Предохранители и реле в салоне
Данный блок расположен с тыльной стороны панели приборов.
Схема
Назначение
| 1 | 10А Левая фара (ближний свет) |
| 2 | 10А Правая фара (ближний свет) |
| 3 | 10А Электродвигатель очистителя ветрового стекла |
| 4 | 15А Выключатель света заднего хода |
| 5 | 15А Система впрыска |
| 6 | 15A Блок декодера |
| 7 | 5А Система впрыска |
| 8 | 20А Плафон освещения салона, наружные зеркала заднего вида, аудиосистема, часы |
| 9 | 30А Система впрыска |
| 10 | 10А Левая фара (дальний свет) |
| 11 | 10А Правая фара (дальний свет) |
| 12 | 15А Звуковой сигнал |
| 13 | 10А Противоугонная система |
| 14 | 10А Левые габаритные огни, подсветка органов управления |
| 15 | 10А Правые габаритные огни, подсветка органов управления |
| 16 | 15А Аудиосистема, предохранитель прикуривателя, часы, обогрев заднего стекла, центральный коммуникационный блок |
| 17 | 30А Кондиционер |
| 18 | 7,5А Автоматическая коробка передач |
| 19 | 15А Противотуманные фары |
| 20 | 30А Обогрев заднего стекла |
| 21 | 15А Очиститель и омыватель (модель Clio) стекла двери задка |
| 22 | 15А Подушка безопасности |
| 23 | 30А Электростеклоподъемники |
| 24 | 10А Антиблокировочная система тормозов |
| 25 | 10А Диагностический разъем |
| 26 | 30А Вентилятор отопителя |
| 27 | 20А Центральный замок, комбинация приборов, диагностический разъем |
| 28 | 20А Ближний свет |
| 29 | 15А Центральный замок, комбинация приборов, диагностический разъем |
| 30 | 25А Центральный замок, комбинация приборов, диагностический разъем |
Реле
В зависимости от комплектации, в салоне под торпедой, возле ЦЭБКС, могут находится следующие элементы.
- А – Реле очистителя заднего стекла
- B – Реле противотуманных фар
- С – Реле звукового сигнала
- D – Реле обогрева заднего стекла
В случае отличия Вашей схемы и представленного материала, ознакомитесь со схемами рено клио. Возможно там Вы найдете ответ на свой вопрос.
Рассмотрены автомобили Renault Clio 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска.
Схема расположения предохранителей в блоке моторного отсека.
(5A) Фонари заднего хода, противоугонная система
(25A) Правая фара-ближний свет, очиститель/омыватель фары
(15A) Ближний свет — левая фара
(20A) Передние противотуманные фары
(25A) Электродвигатель вентилятора системы охлаждения
(30A) Электронный блок управления двигателем, коммутатор
(25A) Правая фара-ближний свет, очиститель/омыватель фары
(20A) Звуковой сигнал
(15A) Ближний свет-левая фара
(25A) Электронный блок управления двигателем, топливный насос
(15A) Дальний свет- правая фара
(15A) Дальний свет — левая фара
(20A) Топливный насос (F7R700)
(30A) Система кондиционирования
Блок предохранителей и реле в салоне под приборной панелью Renault Clio 1.
Описание предохранителей и реле.
Реле прерывистого режима работы очистителя лобового стекла
Зуммер предупреждения об оставленных включенными габаритах
Реле-прерыватель указателей поворота
Блок управления центральным замком
Реле задних противотуманных фонарей
Реле обогревателя заднего стекла
Реле реостата подсветки комбинации приборов
Реле противотуманных фар
Диагностический разъем (DLC)
(30A) Электропривод стеклоподъемников-прав.
(30A) Электропривод стеклоподъемников-лев.
(20A) Подогреватель сидений
(15А) Лампа освещения салона, аудиосистема, противоугонная система
(30A) Цепи постоянного напряжения
(10A) Часы, задний габарит, электронный блок управления двигателем
(15A) Очиститель/омыватель лобового стекла
(15A) Прикуриватель, очиститель/омыватель заднего стекла, зуммер предупреждения об оставленных включенными габаритах
(10A) Стоп-сигналы, комбинация приборов(^1994)
(20A) Центральный замок, электропривод зеркал заднего вида на дверях
(20A) Обогреватель заднего стекла, обогреватель зеркал заднего вида на дверях
Renault Clio относится к автомобилям класса супер мини. Первое поколение выпускалось с 1990 по 1997 год. 2 поколение производилось в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. А в 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 – 3 поколение. После этого и по настоящее время выпускается 4 поколение данной модели. За этот период данная модель несколько раз признавалась автомобилем года в Европе. Мы предлагаем ознакомится с информацией о местах расположения блоков предохранителей и реле рено клио 2 и 3 поколения, схемах блоков и назначением их элементов, а так же отдельно отметим предохранители отвечающие за работу прикуривателя.
Предохранители Audi A6 C5
Для предотвращения повреждений от коротких замыканий и перегрузок соединительных кабелей и потребителей электроэнергии электрические цепи защищены предохранителями. Применяются ножевые предохранители.
Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание.
Предохранители находятся в блоке предохранителей, расположенном с левой стороны приборной панели.
Откройте крышку, вставив отвертку плоской стороной вниз в прорезь и надавив на крышку.
Список используемых предохранителей находится внутри крышки блока предохранителей.
Дополнительные предохранители расположены на блоке реле, а также на дополнительном держателе реле под блоком реле.
На дизельном двигателе TDI предохранитель предпускового подогревателя расположен в так называемом «блоке E» слева за перегородкой моторного отсека, под ветровым стеклом.
При сгорании предохранителя происходит обрыв проводника, соединяющего контакты предохранителя.
Извлечение предохранителя из блока предохранителей
Чтобы извлечь предохранитель, воспользуйтесь пинцетом, чтобы извлечь предохранитель из разъема. Снимите предохранитель с пинцета.
Установите новый предохранитель того же номинала. На обратной стороне каждого предохранителя есть надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует значению защищаемого тока.
| Текущий | Цвет |
| 5 | Бежевый / светло-коричневый |
| 7,5 | Коричневый |
| 10 | Красный |
| 15 | Синий |
| ветры | Желтый |
| 25 | Белый |
| тридцать | Зеленый |
Установите на место крышку блока предохранителей.
Если установленный предохранитель снова перегорит, проверьте электрическую цепь, защищенную предохранителем.
Никогда не заменяйте предохранитель перемычкой, так как электрическая цепь автомобиля может быть серьезно повреждена.
Расположение предохранителей на агрегате
Автоматические выключатели
В целом электроприводы окон и люка также защищены автоматической защитой, которая автоматически отключается в случае перегрузки (например, когда окна замерзают) и снова включается через несколько секунд.
| Цепи защищены предохранителями | ||
| № | Ток, А | Текущий потребитель |
| 1 | 5 | Подогрев форсунок омывателя, подогрев наружных зеркал заднего вида |
| 2 | 10 | Индикаторы направления |
| 3 | 5 | Очистители фар, освещение |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Обогрев сидений, управление освещением, каталитический нейтрализатор, выключатель освещения, переключатели и двигатели внешних зеркал, сигнальная лампа подушки безопасности, индикатор наружной температуры, кондиционер, постоянный обогрев, задняя шторка, люк на крыше, навигационная система |
| 6 | 5 | Система центрального замка |
| 7 | 10 | Блок управления ABS, выключатели стоп-сигналов и педали сцепления |
| восемь | 5 | Телефон, Телематика |
| девять | 10 | Зеркала с подогревом |
| 10 | 5 | Автоматическая регулировка глубины фар |
| одиннадцать | 10 | Круиз-контроль с автоматической коробкой передач Multitronic |
| 12 | 10 | Питание системы самодиагностики |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Освещение салона, лампы для чтения, сигнальные лампы, солнцезащитный козырек, память сидений |
| 15 | 10 | Приборы, кондиционер, память сиденья и зеркал, часы предпускового подогрева, навигационная система |
| 16 | 5 | Электронная система стабилизации |
| 17 | 10 | Навигационная система |
| 18 | 10 | Правый дальний свет |
| 19 | 10 | Левый дальний свет |
| ветры | 10/15 | Ближний свет справа, регулировка глубины фар справа |
| 21 год | 10/15 | Левый ближний свет, регулировка глубины левой фары |
| 22 | 5 | Габаритные огни и габаритные огни правые |
| 23 | 5 | Габаритные огни и габаритные огни слева |
| 24 | 25 | Стеклоочистители, насос омывателя лобового стекла, реле времени |
| 25 | тридцать | Вентилятор системы вентиляции, кондиционер, постоянный обогрев, люк |
| 26 год | тридцать | Обогрев заднего стекла |
| 27 | 15 | Руль с подогревом |
| 28 год | ветры | Бензонасос |
| 29 | 20/30 | Электронные системы двигателя |
| тридцать | ветры | Откидная панель люка |
| 31 год | 15 | Фонари заднего хода, круиз-контроль, автоматическая коробка передач, внутреннее зеркало заднего вида с автоматическим затемнением |
| 32 | ветры | Электронные системы управления двигателем |
| 33 | 15 | Легче |
| 34 | 15 | Электронные системы управления двигателем |
| 35 год | тридцать | Постоянное электропитание «Плюс» на прицеп |
| 36 | 15 | Противотуманные фары, задние противотуманные фары |
| 37 | ветры | Телефон, радио |
| 38 | ветры | Освещение багажника, центральный замок |
| 39 | 15 | Тревога |
| 40 | 25 | Звуковой сигнал |
| 41 год | 25 | Антиблокировочная тормозная система / Электронная система стабилизации |
| 42 | 25 | Электронная система стабилизации |
| 43 год | 5 | S контакты (радио) |
| 44 год | тридцать | Подогрев сиденья |
Информация предназначена для моделей Audi A6 C5 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 модельного года.
Под капотом автомобиля
При поднятии капота автомобиля Renault Symbol можно увидеть множество узлов и деталей, отвечающих за работу различных систем авто. Одним из важных элементов, которые расположены под капотом, являются реле. Реле – это устройства, предназначенные для управления электрическими цепями и переключения сигналов между разными элементами автомобиля.
Итак, перейдем к осмотру подкапотного пространства Renault Symbol и обратим внимание на места, где находятся основные реле
- Реле фар. Данный элемент автоответчика обычно размещается вблизи фары или в моторном отсеке, находится у капота.
- Реле стартера. Реле стартера делятся на два типа: встроенное в стартер и внешнее. Реле внешнего типа располагается во фляге моторного отсека или вблизи стартера.
- Реле вентилятора радиатора. Оно обычно находится рядом с вентилятором радиатора и предназначено для управления включением и выключением вентилятора.
- Реле генератора. Это реле отвечает за качество питания электрооборудования автомобиля. Реле генератора располагается на батарее аккумуляторной батареи или рядом со шкивом генератора.
- Реле системы охлаждения. Располагается обычно рядом с радиатором, непосредственно на шланге системы охлаждения.
Помимо указанных выше реле, под капотом Renault Symbol можно встретить и другие реле, отвечающие за работу различных систем автомобиля. При необходимости ремонта или замены реле, рекомендуется обращаться к специалистам, чтобы избежать ошибок и неполадок в работе автомобиля.
Опель мерива 2007 схема электрооборудования
Руководство по ремонту, эксплуатации и техническому обслуживанию Opel Meriva
— полные технические характеристик
— устранение неисправностей Opel Meriva
— цветные электросхемы Opel Meriva СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по эксплуатации Opel Meriva — полные технические характеристики Opel Meriva — особенности эксплуатации
Руководство по ремонту Opel Meriva в фотографиях — полные технические характеристики
— особенности эксплуатации Opel Meriva — устранение неисправностей в фотографиях своими руками — более 1980 фотографий процесса ремонта СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Каталог деталей и сборочных единиц Opel Meriva — таблица взаимозаменяемости деталей автомобилей
— предназначен для работников СТО и владельцев автомобилей Opel Meriva — каталог деталей Opel Meriva СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Подробная электросхема Opel Meriva — полное описание электрооборудования Opel Meriva , подробная интерактивная электрическая схема Opel Meriva — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания, впрыск, инжектор) — подробная схема электрооборудования ( электро схема ) Opel Meriva — распиновка разъемов электрических, распиновка электро проводки Opel Meriva СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту двигателя Opel Meriva — полные технические характеристики двигателя Opel Meriva — особенности конструкции и ремонта двигателя Opel Meriva — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями, ГРМ СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту коробок передач Opel Meriva — полные технические характеристики КПП — особенности конструкции и ремонта КПП Opel Meriva — устранение неисправностей КПП трансмиссия, валы, шестерни, ШРУС — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Источник
Предохранители
Открываете капот, чуть выше аккумулятора, напротив водительского сидения, с правой стороны, если стоять лицом к лобовому стеклу, расположен черный блок. Снимете с него крышку и увидите блок с реле и несколькими предохранителями.
Ниже расположена фотография, нужный нам элемент отмечен номером 5. Вы также можете проверить предохранитель на наличие электропроводности при помощи омметра или тестера для проверки электрической цепи на обрыв — если электропроводности нет, предохранитель перегорел. На каждом предохранителе указан номинал.
Учтите, что предохранитель можно заменять только предохранителем такого же номинала. Запасные предохранители расположены в блоке предохранителей. Если вы используете запасной предохранитель, всегда заменяйте его при первой же возможности, чтобы в блоке всегда были запасные предохранители различных номиналов. Ни в коем случае не устанавливайте предохранитель большего номинала и не соединяйте выводы проводов подручными средствами вместо использования предохранителя, где находится реле зажигания на рено симбол как это может стать причиной повреждения электрической цепи и возгорания.
Не советую без опыта общаться с этим процессором!
Второе поколение Это уже уход от систем с применением инфрокрасных пультов ДУ. Тут применили к этому времени уже процветающую систему RFID транспондеров.
Установка шла с обновленными блоками UCH с 98 года. Встречаются очень редкие варианты с блоками Siemens в Меганах, Сцениках и Клио это год-отдельная переходная система-кстати довольно надежная. Также для коммерческого транспорта Кангу Мастер Трафик сделали блок иммо на процессоре Sagem.
Болезни подвергаются в основном блоки UCH Меганов. Процесс поломки типичный-пришли открыли пультом дверь пульт уже радио или вообще не открыли.
Решение проблемы следующее — дилерский прибор Renault Can Clip -не на долго — если такое не повторится в течении полугода, то вам крайне повезло, но далеко ехать на такой машине я бы не советовал.
Обычно проблема в среднем возвращается через три месяца. Запуск кодом у этого поколения уже не предусмотрен.
Код восьмизначный. Дамп криптован, то есть нужный код вы не увидите, не зная алгоритма его подсчета.
Реле для Renault Clio II/Symbol 1998-2008
Посчитать его можно также у нас — если вы вычли дамп с ой мотороллы, например если хотите привязать утерянный ключ. В большинстве случаев я настоятельно рекомендую убирать иммобилайзер в автомобилях Рено, потому как он является просчетом французских инженеров и является просто мучением для владельцев данных автомобилей.
Блок также фирмы Siemens.
Блок лучше не разбирать!!! Kangoo под панелью приборов слева, доставать сложно-требует распила пластика, Master и Traffic над педалями около рулевой колонки, Twingo c 99 под приборной панелью.
Блок фирмы Sagem. Espace под ногами пассажира.
Электросхемы
ЦВЕТА ПРОВОДОВ В основных электрических цепях используются провода с изоляцией следующих цветов:
| Красный | «+» 12 В до замка зажигания . |
| Желтый | «+» 12 В после замка зажигания |
| Голубой | Цепь габаритных огней или устройств идентификации |
| Черный | Непосредственное соединение на массу |
Для других цепей и разъемов используются также провода с изоляцией других цветов: белого, голубого, бежевого, серого, желтого, черного, оранжевого, красного, розового, зеленого, фиолетового цветов, а также провода с прозрачной изоляцией. На схемах они обозначаются следующими сокращениями:
| ВА | Белый | МА | Коричневый |
| BE | Голубой | N0 | Черный |
| BJ | Бежевый | OR | Оранжевый |
| СУ | Прозрачный или белый | RG | Красный |
| SA | Розовый | ||
| GR | Серый | VE | Зеленый |
| JA | Желтый | VI | Фиолетовый |
Цепи «+» стартера, перемежающиеся соединения с «массой», цепи с изменением полярности не относятся к основным электрическим цепям. Наличие или отсутствие устройств защиты цепей (плавкие и биметаллические предохранители) не влияют на применяемость электрических проводов.
Расцветка изоляции электрических проводов на электрооборудовании, поставляемом в качестве запасных частей, отвечает изложенным выше правилам не во всех случаях.
Источник статьи: http://reno-symbol.ru/html/11.html
реле и предохранители
При выкручивании выключателя подготовьте пробку, которой можно закрыть отверстие, чтобы не вытекало трансмиссионное масло, либо предварительно слейте его. Цена нового выключателя — около руб.
Предохранители и реле Hyundai Accent, электрические схемы Если не работает омыватель, проверьте уроверь жидкости в бачке омывателя, подрулевой переключатель и его контакты, затем работоспособность насоса, подав на него напряжение 12 В, не доставая его из бачка. Если на улице отрицательная температура, проверьте каналы омывателя, не замёрзла ли в них жидкость и форсунки на предмет засора.
F04 10А — блок управления подушками безопасности, лампы поворотников, диагностический разъем, иммобилайзер. Если у вас на панели приборов горит лампа неисправности подушек безопасности, проверьте шлейф и разъём подключения подушки в руле.
Чтобы найти точную причину, проведите диагностику ошибок через диагностичекий разъём, для этого можно обратиться к электрику с нужным оборудованием.
Если не работают указатели поворотов, проверьте исправность ламп и отсутствие короткого замыкания в их разъёмах, подрулевой переключатель и его контакты. Также поворотники могут некорректно работать при коротком замыкании в других световых приборах. F09 10А — ближний свет в левой фаре, лампа включения ближнего света на панели, насос омывателя фар.
F10 10А — ближний свет в правой фаре. Если перестали работать фары и пропал ближний свет, первым делом проверьте эти предохранители и лампы, сгореть могли как одна из фар, так и обе сразу.
Также проверьте подрулевой переключатель, наличие контактов в его разъёме. Если проблему утранить не получается, прозвоните тестером проводку, проверьте наличие массы и напряжения в разъёмах для ламп.
F11 10А — левая фара, дальний свет, лампа включения дальнего на панели приборов. F12 10А — правая фара, дальний свет.
Если фары перестали светить дальним в соответствующем режиме, проверьте лампы, подрулевой переключатель с разъёмом и проводку. F13 30 А — задние электрические стеклоподьемники. F14 30 А — передние электрические стеклоподьемники. F15 10 А — ABS. F16 15 А — Подогрев передних сидений. Если перестали нагреваться передние сиденья при включении их подогрева, проверьте разъёмы под сиденьями и конаткты в них.
Рено Симбол — электрооборудование
Прозвоните их на наличие напряжения 12 В и подайте напряжение для проверки исправности нагревательных элементов. Если элементы не греют, разберите сиденье и осмотрите их. Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям.
Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.
Реле привода люка расположено в верхней консоли. Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле в зависимости от оборудования.

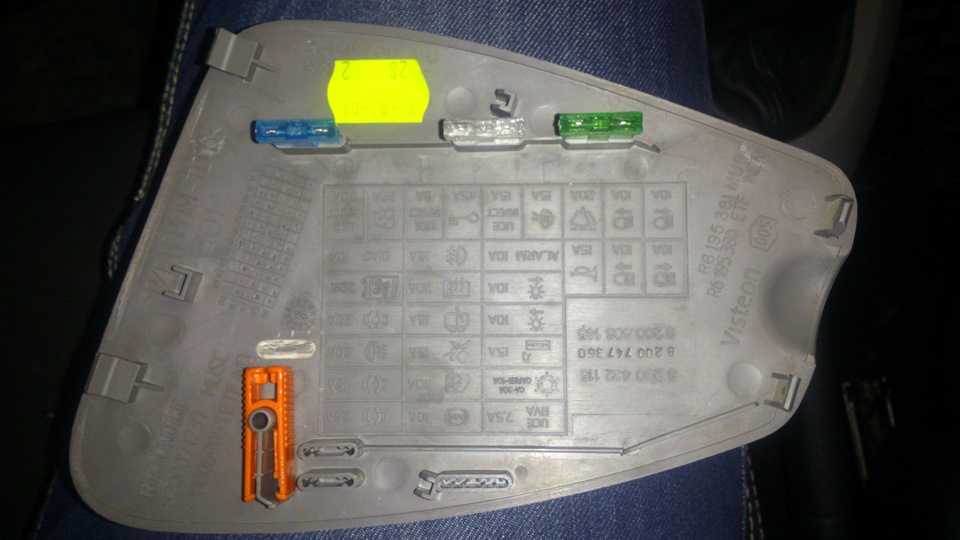

Перечень предохранителей находится на обратной стороне крышки блока. В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.
Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя. Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя.
Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя. Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь.
Рено клио 3 покаления
Предохранители и реле в моторном отсеке
Основной блок
Расположение
Вот полное фотография блока
Схема
Описание
- Реле обогревателя заднего стекла
- Реле системы управления двигателем — кроме K9K764
- Реле ближнего света фар
- Реле противотуманных фар
- Реле стартера
- –
- Реле электродвигателя вентилятора системы охлаждения, высокая скорость 1
- Реле электродвигателя вентилятора системы охлаждения, низкая скорость 2
- Реле 2 основных цепей зажигания
Дополнительный блок
Он находится на передней стенки полки аккумулятора, а реле на боковой.
Схема
Обозначение
- Реле насоса омывателя фар 1
- Реле насоса омывателя фар 2
- Реле ксеноновой фары
Предохранители и реле в салоне
Основной блок расположен снизу приборной панели, за защитной крышкой.
Схема
Расшифровка
| 1 | Реле основных цепей зажигания |
| F1 | (30A) Указатели поворота |
| F2 | (15A) Электронный блок управления кондиционером, дополнительное оборудование, комбинация приборов |
| F3 | (7,5A) Блок управления зеркалами заднего вида, лампы освещения салона, лампы подсветки косметических зеркалец |
| F4 | (15A) Диагностический разъем (DLC), звуковые сигналы |
| F5 | (10A) Лампа подсветки вещевого ящика, лампа освещения багажного отделения |
| F6 | (25A) Центральный замок, электродвигатель привода стеклоподъемника, сторона водителя |
| F7 | (25A) Двухпозиционный выключатель привода стеклоподъемника двери водителя |
| F8 | (10A) Электронный блок управления ABS |
| F9 | (15A) Прикуриватель |
| F10 | (20A) Блок управления электродвигателем вентилятора кондиционера /отопителя (ручное управление температурой) |
| F11 | (20A) Блок управления электродвигателем вентилятора кондиционера /отопителя (автоматическое управление температурой) |
| F12 | (15A) Электронный блок управления кондиционером, панель управления кондиционером/отопителем, звуковой сигнал противоугонной системы, аудиосистема, блок предохранителей /реле, приборная панель 2- реле 6/7, обогрев сидений, многофункциональный блок управления, насос омывателя заднего стекла, блок управления электрооборудованием рулевого колеса, блок управления телефоном, электродвигатель очистителя лобового стекла |
| F13 | (10A) Выключатель стоп-сигналов (датчик положения педали тормоза), блок предохранителей/реле, приборная панель 2- реле 3 |
| F14 | (5A) Датчик солнечного света, блок управления электроприводом зеркал заднего вида на дверях, лампы освещения салона, датчик дождя, лампы подсветки косметического зеркальца, очистители лобового стекла |
| F15 | (20A) Электродвигатель очистителя заднего стекла |
| F16 | (15A) Электронный блок управления иммобилайзером |
| F17 | (30A) Центральный замок |
| F18 | (15A) Многофункциональный блок управления |
| F19 | (5A) Вентилятор датчика температуры воздуха в салоне |
| F20 | (25A) Электродвигатель привода стеклоподъемника двери пассажира |
| F21 | Диод электропривода задних стеклоподъемников |
Семейный автомобиль Renault Megane был представлен в 1995 году. Официальное производство началось 1996 г. А в 1997 году на его платформе начали выпускать компактвэн Megane Scenic. Годы производства Renault Megane Scenic 1 поколения 1998, 1999, 2000, 2001, 2002 и 2003. В данном материале вы найде информацию с описанием расположения блоков предохранителей и реле Рено меган сценик 1 поколения, их фотографии и схемы с описанием назначения элементов.
