Предохранители и реле peugeot, пежо 206 (расположение, назначение) с 2002 года

Распиновка бп Peugeot 206

В автомобиле используется плавкий тип защитных элементов. Они состоят из пластикового корпуса и чистого металла. При коротком замыкании устройства сгорают и отключаются опции комфорта машины. Например, фары заднего хода, указатели поворотников и т.д.

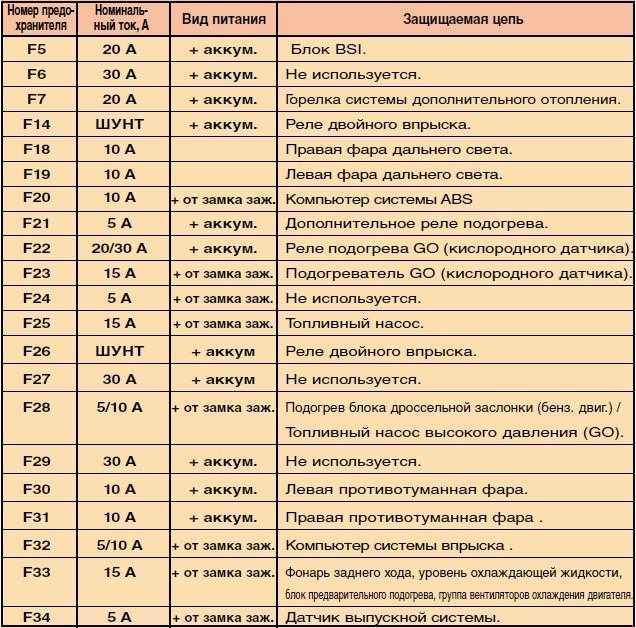

Таблица, в которой приведены номиналы предохранителей Peugeot 206.

Для ремонта нужно купить новое предохранительное звено в автомагазине. Установка займет 15 минут. Для замены узлов малых токов используют пинцет или специальные щипцы. Рабочее устройство устанавливается в крепление согласно схеме. Монтаж следует проводить при выключенном зажигании. Запрещено повторное применение перегоревших модулей.

Если замена не помогла, и электрическая цепь снова размыкается, необходимо обратиться в сервисный центр. Специалист должен выявить и устранить неисправности бортового оборудования автомобиля.

Предохранители и реле в салоне PEUGEOT, Пежо 206

Вначале о расположении предохранителей. Можно считать, что они расположены как большинство предохранителей в салоне, то есть под панелью приборов со стороны водителя. Здесь необходимо будет открыть декоративную крышку и извлечь ее из панели. Само место и крышка показана на картинке. Поэтому вам не составит труда найти его и извлечь декоративную крышку. Теперь переходим к содержимому под панелью приборов.

Сам блок схематично выглядит следующим образом.

. а визуально так.

Теперь как и случае с моторным отсеком переходим к таблице. Где и будет указан порядок, наименование и предназначение предохранителей в салоне PEUGEOT, Пежо 206

1	15А Электроподогрев сиденья, сирена охранной сигнализации
4	20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола
5	15А Блок диагностики автоматической коробки передач
6	10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола
7	15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации
9	30А Стеклоподъемники задних дверей
10	40А Электрообогреватели заднего стекла и наружных зеркал
11	15 Стеклоочиститель заднего стекла
12	30А Передние стеклоподъемники, вентиляционный люк
14	10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя
15	15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола
16	30 Блок управления запиранием/отпиранием дверей
20	10А Правый стоп-сигнал
21	15А Левый стоп-сигнал, третий стоп-сигнал
22	30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW)
S1	Шунт «PARC»

Собственно на этом тему по поводу предохранителей и реле для более поздних версий с 2002 года компании PEUGEOT, Пежо и модели 206, можно считать раскрытой.

Реле в салоне находятся в блоке предохранителей. Они несъёмные. И ещё, предохранитель номер 11 в салоне не плюсовой, а минусовый для заднего стеклоочистителя. В мануале родном ничего об этом не сказано.

А как розшифровать блок с предохранителями с1998 по2002 блок совсем другой непохож как у всех 206 пижах объем 1,4 бензин.

Руководство Пежо 206 ремонт и техобслуживание, эксплуатация

Модель Peugeot 206 в Англии была представлена осенью 1998 года. Изначально, модель продавалась в комплектации с бензиновыми двигателями 1.1 л (1124 см³), 1 4 л (1360 см³) и 1.6 л (1587 см³) и дизельным двигателем 1.9 л (1868 см³). Все модели поставлялись на рынок а трех- и пятидверном вариантах кузова хэтчбек. Все бензиновые двигатели являются логичным развитием предыдущей популярной серии TU, которые устанавливались на многие модели концерна Peugeot Citroen. Эти четырехцилиндровые двигатели с верхним расположением распредвала агрегатировались с различными коробками передач, которые устанавливались слева от двигателя.

В 2003 году был представлен новый 16-клапанный двигатель объемом 1.4 литра, который представлял собой новую конструкцию Дизельный двигатель объемом 2.0 литра открывает новую серию DW. В основу конструкции этого двигателя заложены надежные узлы проверенного временем двигателя XUD, который также устанавливался на многие модели концерна. Этот четырехцилиндровый двигатель с верхним распредвалом устанавливается на модели Peugeot 206 поперечно, силовой агрегат комплектуется пятиступенчатой механической коробкой передач, которая монтируется слева от двигателя.

Осенью 1999 года на модели Peugeot 206 стали устанавливать дизели 2.0 л (1997 см³) с турбонаддувом. Турбированный дизель имеет систему непосредственного впрыска топлива с высоким давлением (HDi), в конструкцию которой заложены самые современные дизельные разработки. С 2001 года предлагается также дизельный двигатель с турбонаддувом объемом 1.4 л, разработанный заново. Модели Peugeot 206 представлены также с кузовами SW (Sports Wagon) и CC (Cabriolet Coupe).

Все модели оборудованы пятиступенчатыми механическими КПП, в качестве опции предлагается установка четырехступенчатой автоматической КПП Передняя подвеска на всех моделях полностью независимая, с амортизаторами, витыми пружинами, нижними рычагами и стабилизаторами поперечной устойчивости. Задняя подвеска — полунезависимая, с торсионными штангами и продольными рычагами Для удовлетворения всем вкусам на модели Peugeot 206 устанавливается широкий набор основного и дополнительного оборудования, включая центральный замок, электрические стеклоподъемники, передние и боковые подушки безопасности, занавески безопасности. На все модели устанавливается кондиционер. Если Peugeot 206 обслуживать регулярно, в соответствии с рекомендациями завода-изготовителя этот автомобиль будет служить надежно и экономично. Компоновка подкапотного пространства хорошо продуманная, доступ к узлам и агрегатов требующим периодического Обслуживание, не вызывает затруднений.

Схема блока предохранителей в салоне пежо 206 (автомобили до 2002 года)

*** Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.

Описание

F1	(50A) Антиблокировочная система (ABS)
F2	(5A) Панель приборов
F3	—
F4	(5A) Многофункциональный модуль управления
F5	—
F6	(5A) Управление двигателем, иммобилайзер
F7	(15А) Кабриолет (складная крыша)
F8	(10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы
F9	(5A) Многофункциональный модуль управления
F10	—
F11	(10A) LH стоп-сигнал, центральный светильник
F12	(10A) Стопорная лампа RH
F13	—
F14	(30A) Задние электрические стеклоподъемники
F15	(20A) Габаритные огни, гнездо для прицепа
F16	—
F17	—
F18	(10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа
F19	(5A) Задние противотуманные фары
F20	—
F21	—
F22	(10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники
F23	(20A) Предохранитель прикуривателя Пежо 206
F24	(15A / 20A) Аудиосистема
F25	(20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла
F26	—
F27	(5A) Многофункциональный модуль управления
F28	—
F29	(10A) LH фара дальнего света
F30	(10A) RH фара дальнего света, сигнальная лампа дальнего света фар
F31	(10A) LH фара ближнего света
F32	(10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа
F33	(5A) Омыватели фар
F34	(10A) Боковая лампа LH, задняя фара LH
F35	(10A) Боковая лампа RH, задняя фара RH
F36	—
F37	(5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ
F38	(5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2
F39	—
F40	(20A) Обогреватель / кондиционер (AC)
F41	(5А) Запасной
F42	(10A) Запасной
F43	(30A) Запасной
F44	(20А) Запасной
F45	(15A) Запасной

1.1.32.1. Перечень предохранителей

Блок предохранителей в панели управления

Номер предо- хранителя	Номи- нальный ток, А	Защищаемая цепь
1	10	Прикуриватель
1А
2	10	Датчик уровня жидкости в радиаторе, датчик наличия воды в топливном фильтре (дизельный двигатель), питание цепи, включаемой после запуска двигателя, панель приборов, бортовой компьютер, электронная противоугонная система, усилитель рулевого управления, электронный блок управления (ЭБУ) подогревом катализатора, интерфейс блока управления скоростью
3	10	ЭБУ и выключатель электронной системы управления подвеской
4	5	Передний левый, задний правый габаритные фонари
5	10	Регулятор фар, омыватели фар, подсветка индикатора включения ближнего света фар на панели приборов, правые габаритные огни
6	15	ЭБУ автоматической коробки передач, датчик включенной передачи
7	20	Электропроводка прицепа
8	–
9	5	Передний правый, задний левый габаритные фонари, звуковой сигнализатор напоминания о забытом включенном освещении
10	30	Цепь питания памяти положений сидений
11	30	Переднее левое сиденье
12	15	Фонарь заднего хода, кондиционер, ЭБУ аварийной сигнализации, сирена, стоп-сигналы, реле электрического замка дверей
13	30	Переднее правое сиденье
14	30	Задний стеклоподъемник
15	20	ЭБУ центрального замка, память магнитолы, реле вентилятора, двойное реле Bitron, ЭБУ памятью сидений, ЭБУ противоугонной сигнализации, цепь питания реле противоугонной сигнализации, блоки дистанционного инфракрасного и радиоуправления
16
16А	10	Магнитола
17
18	5	Задний противотуманный фонарь
19	5	Подсветка выключателей освещения салона, подсветка панели управления, панель приборов и реостат
20	10	Левая фара ближнего света
21	10	Реле отключения компрессоров, компрессор, реле давления, фонари дневного освещения, реле максимальной скорости вентилятора, управление кондиционером, датчик температуры воздуха в салоне
22	20	Стеклоочиститель заднего стекла
23	–
24	30	Управление стеклоочистителем лобового стекла, электродвигатель стеклоочистителя лобового стекла, таймер стеклоочистителя лобового стекла, таймер электрообогрева заднего стекла, выключатель регулятора скорости–датчик выключения регулятора скорости, расположенный на педали тормоза
25	10	ЭБУ автоматической коробки передач, датчик включенной передачи, часы, бортовой компьютер, электронная противоугонная система, управление двигателем, плафоны, объемный выключатель и сигнализатор противоугонной системы
26	15	Выключатель аварийной сигнализации
27	30	Электрический стеклоподъемник передней двери
28	10	Панель приборов, часы с цифровой индикацией, привод регулировки зеркала заднего вида, привод регулировки складных зеркал заднего вида, электрический стеклоподъемник передней двери, ЭБУ устройства памяти сиденья, ЭБУ полной блокировки замков, реле повторного включения стеклоподъемников, люк, бортовой компьютер
29	30	Электрический стеклоподъемник передней двери, люк
30	15	Передние и задние габаритные фонари, фонарь освещения бардачка, выключатель аварийной сигнализации, проигрыватель компакт-дисков, зуммер превышения скорости, электрический замок, подсветка туалетного зеркала

Блок предохранителей в моторном отсеке

Обозначение	Номинальный ток, А	Защищаемая цепь
FM1	50	Противоугонная система
FM2	50	Противоугонная система (цепь от замка зажигания)
FM3	50	Питание основного блока предохранителей
FM4	50	Выключатель освещения
FM5	50	ABS
FM6	20/ 40	Вентилятор 1
FM7	20/ 40	Вентилятор 2
FM8	40	Электрообогреватель стекла
1
2	10	ЭБУ автоматической коробки передач, селектор положения рычага переключения автоматической коробки передач
3	25	ABS
4	20	Работающий двигатель
5	15	Сдвоенное реле 12-ти клапанного турбодизеля 2.1 литра и двигателя V6 24-х клапанного 2.0 литра с турбокомпрессором и впрыском топлива, ЭБУ двигателя V6 2 литра с турбокомпрессором и впрыском топлива
6	10	Звуковой сигнал
7	15	Таймер омывателя фар
8
9	10	Лямбда-зонд
10	10	Топливный насос
11
12	10	Левая противотуманная фара
13	10	Правая противотуманная фара
14	10	Левая фара дальнего света
15	10	Правая фара дальнего света

предыдущая страница1.1.32. Электрооборудование

следующая страница 1.1.33. Колеса и шины

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Предохранители и реле в салоне PEUGEOT, Пежо 206

Вначале о расположении предохранителей. Можно считать, что они расположены как большинство предохранителей в салоне, то есть под панелью приборов со стороны водителя. Здесь необходимо будет открыть декоративную крышку и извлечь ее из панели. Само место и крышка показана на картинке. Поэтому вам не составит труда найти его и извлечь декоративную крышку. Теперь переходим к содержимому под панелью приборов.

Сам блок схематично выглядит следующим образом.

. а визуально так.

Теперь как и случае с моторным отсеком переходим к таблице. Где и будет указан порядок, наименование и предназначение предохранителей в салоне PEUGEOT, Пежо 206

1	15А Электроподогрев сиденья, сирена охранной сигнализации
4	20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола
5	15А Блок диагностики автоматической коробки передач
6	10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола
7	15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации
9	30А Стеклоподъемники задних дверей
10	40А Электрообогреватели заднего стекла и наружных зеркал
11	15 Стеклоочиститель заднего стекла
12	30А Передние стеклоподъемники, вентиляционный люк
14	10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя
15	15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола
16	30 Блок управления запиранием/отпиранием дверей
20	10А Правый стоп-сигнал
21	15А Левый стоп-сигнал, третий стоп-сигнал
22	30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW)
S1	Шунт «PARC»

Собственно на этом тему по поводу предохранителей и реле для более поздних версий с 2002 года компании PEUGEOT, Пежо и модели 206, можно считать раскрытой.

Расположение бачка с антифризом

Бачок охлаждающей жидкости Peugeot 206 расположен под капотом автомобиля, перед двигателем. Он должен содержать раствор антифриза между как минимум двумя тест-полосками. Подходящий к эксплуатации антифриз имеет яркий цвет, отработанный тосол блеклый и незаметный. В охлаждающей жидкости не должно быть твердых образований, но если они есть, пора сменить антифриз.

Для этого потребуется стандартный набор инструментов и аксессуаров:

• емкость для слива отработанного раствора;
• трещотка с головками 13 и 17;
• отвертка;
• плоскогубцы.

Слив жидкости и промывка системы

Для его замены потребуется найти яму или эстакаду, въехать в нее, зафиксировать седан в устойчивом положении. Перед заменой отсоедините отрицательную клемму АКБ. Алгоритм действий по удалению старого антифриза и заливке радиатора новым:

1. Для свободного доступа к насосным отверстиям — снимаем воздушный фильтр и трубопровод, отсоединяем гибкий сильфон.
2. Выкрутите болт крепления переднего края корпуса воздухоочистителя.
3. Отсоедините шланг сапуна картера, чтобы открыть доступ к системе. К трубке прикреплена желтая защелка для правильной ориентации.
4. Закройте открытые отверстия пленкой или лентой, чтобы предотвратить попадание влаги, пыли или грязи в систему.
5. Снимите защиту картера с помощью головок на «13» и «17».
6. Снимите крышку с бака и хомут на шланге.

На Пежо 206 начнет стекать охлаждающая жидкость, следует закрыть емкость. После того, как использованный антифриз уже был слит, следует открыть сливные отверстия. Один находится на патрубке печки, второй — на корпусе термостата. Колпачки легко откручиваются вручную. После этой процедуры трубы соединяются и с помощью лейки заливается моющее средство. При отсоединении шлангов происходит утечка из системы. Этот вопрос несложный для опытных автолюбителей и полезен новичкам.

Основные блоки под панелью слева

Общая схема

Описание предохранителей

1. 15А — Очиститель заднего стекла
2. —
3. 5А — Подушка безопасности
4. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А —  Стеклоподъемники
6. 30А Замки
7. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
8. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
9. 30А — Розетки 12 В передняя и задняя
10. 15А Верхняя часть рулевой колонки
11. 15А — Цепь малого тока замка зажигания
12. 15А — Датчик дождя и освещенности, подушка безопасности
13. 5А Панель приборов
14. 15А — Парктроник, панель управления кондиционером, система громкой связи
15. 30А Питание системы блокировки замов
16. —
17. 40А — Подогрев заднего стекла и зеркал

Описание реле

• R1 Реле переднего импульсно стеклоподъемника
• R2 Реле очистителя заднего стекла
• R3 Реле аксессуаров АСС
• R4 Реле блокировки дверей
• R5 Реле супер блокировки задних дверей
• R6 — Реле супер блокировки передних дверей
• R7 Реле пробуждения компьютера
• R8 Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

1. —
2. 20А — Подогрев сидений
3. —
4. 15А — Реле складных зеркал заднего вида
5. 15А — Реле розетки для подключения холодильной камеры

Вариант 2

Предохранители в салоне

Фото – пример исполнения

Схема блока

Расшифровка

• F1 15 A Задний стеклоочиститель.
• F2 30 A Система блокировки и суперблокировки замков.
• F3 5 A Блок системы подушек безопасности и пиротехнических натяжителей.
• F4 10 A Контактор педали тормоза (стоп-сигнала) и сцепления, датчик уровня охлаждающей жидкости, датчик положения маховика коленвала, датчик системы ESP, насос присадки для сажевого фильтра, диагностический разъем, светочувствительное зеркало заднего вида.
• F5 30 A Передние электростеклоподъемники, вентиляционный люк в крыше, электрообогрев зеркал.
• F6 30 A Электростеклоподъемники задние.
• F7 5 A Задний и передний плафоны, плафоны индивидуального освещения, освещение перчаточного ящика.
• F8 20 A Автомагнитола, радиотелефон, многофункциональный дисплей, сирена охранной сигнализации, электронный блок охранной сигнализации, коммутационный блок прицепа, модуль учебного автомобиля, питание блока подрулевых переключателей.
• F9 30 A Розетка 12 В передняя, розетка 12 В задняя.
• F10 15 A Компьютер АКП, компьютер системы контроля падения давления воздуха в шинах, контактор стоп-сигнала.
• F11 15 A Диагностический разъем, блок сажевого фильтра, цепь малого тока замка зажигания.
• F12 15 A Модуль автошколы, парктроник системы парковки.
• F13 5 A Коммутационный блок двигателя, датчик дождя и освещенности.
• F14 15 A Коммутационный блок прицепа, панель приборов, электронный блок подушек безопасности и пиротехнических натяжителей, автоматический кондиционер, гарнитура “свободные руки”.
• F15 30 A Блокировка и суперблокировка замков.
• F16 – Шунт PARC.
• F17 40 A Обогрев заднего стекла.
• F39 20 A Обогрев сидений водителя и пассажира.

Блок под капотом

Схема

Назначение элементов

1. 20 A Питание компьютера двигателя и реле большой скорости вентилятора системы охлаждения.
2. 15 A Звуковой сигнал.
3. 10 A Омыватели переднего и заднего стекол.
4. 20 A Омыватель фар.
5. 15 A Топливный насос и электромагнитный клапан адсорбера (на бензиновом двигателе 2,0 л).
6. 10 A Процессор четырехступенчатой АКП, выключатель блокировки рычага селектора АКП, импульсный выключатель стеклоподъемника, реле большой скорости вентилятора системы охлаждения, левая и правая ксеноновые фары.
7. 10 A Компьютер ABS/ESP, компьютер насоса усилителя руля.
8. 25 A Замок зажигания, выключатель стартера.
9. 10 A Блок дополнительного подогрева (Дизель), датчик уровня охлаждающей жидкости.
10. F10 30 A Компоненты системы электронного управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики, компьютеры, форсунки, свечи накаливания), электромагнитный клапан адсорбера (на бензиновых двигателях 1,4 л и 1,6 л).
11. 40 A Вентилятор кондиционера.
12. 30 A Малая/большая скорость очистителя ветрового стекла.
13. 40 A Питание интеллектуального коммутационного блока (+ после замка зажигания).
14. 30 A Компрессор (бензиновые двигатели 2 л).
15. 10 A Правая фара дальнего света.
16. 10 A Левая фара дальнего света.
17. 15 A Левая фара ближнего света.
18. 15 A Правая фара ближнего света.

Отдельно размещен F41 – 15 A Процессор шестиступенчатой АКП. Предохранители высокой мощности (макси) находятся в нижней части блока.

Описание макси предохранителей (MF)

MF1 30 A Вентилятор системы охлаждения 200 W. / 50 A Вентилятор системы охлаждения 400 W и 460 W. MF2 30 A Насос системы ABS/ESP. MF3 30 A Электромагнитные клапаны системы ABS/ESP. MF4 80 A Питание интеллектуального коммутационного блока. MF5 80 A Питание интеллектуального коммутационного блока. MF6 80 A Блок предохранителей салона. MF8 70 A Насос гидроусилителя руля.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Peugeot 206 производился в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах с различными модификациями кузова: седан, хетчбек, универсал SW, купе CC. Автомобиль оснащался бензиновыми и дизельными двигателями, но в Россию официально поставлялись только бензиновые версии. Мы предлагаем к ознакомлению описание блоков предохранителей и реле пежо 206 со схемами и местами где они находятся.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства
