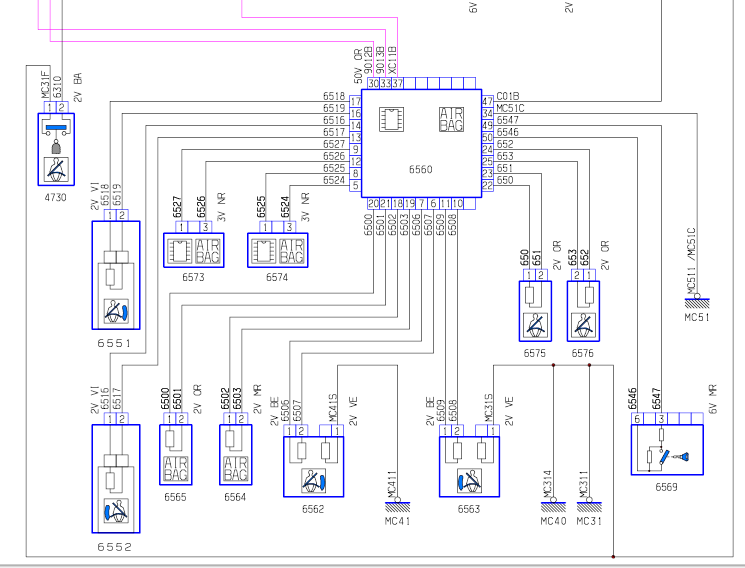

Пежо 607 руководство по эксплуатации, техобслуживание, ремонт

Y60

Блок в салоне

Монтажный блок предохранителей моделей с правосторонним рулевым управлением расположен под правым углом панели приборов, A у левосторонних слева. Тут же находятся следующие реле: вентилятора отопителя, вспомогательных аксессуаров и зажигания.

Пример расположения

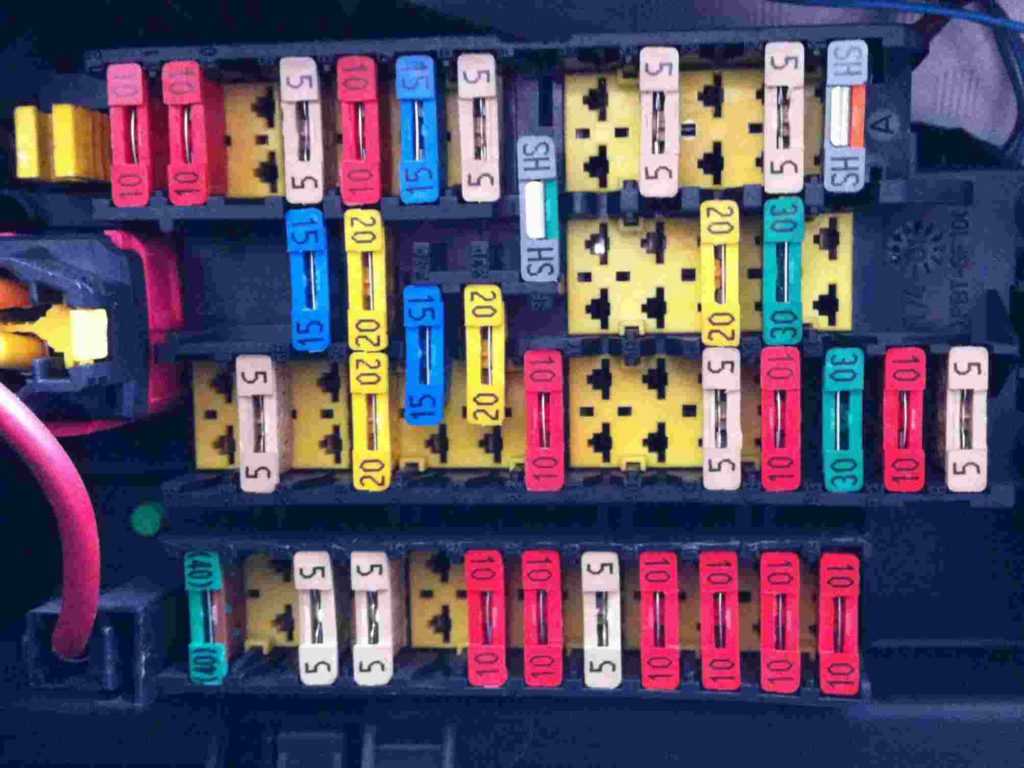

Фотография одного из вариантов исполнения блока

Схема с иероглифами (японская версия)

Описание

1. Левая фара
2. Правая фара
3. Контролер двигателя
4. Подогрев сидений
5. Поворотники
6. Контроллер АКПП
7. Приводной мотор вентилятора заднего отопителя
8. Часы, аудиосистема
9. Приводной мотор вентилятора кондиционера
10. Прикуриватель
11. Стеклоочистители и стеклоомыватели
12. Стеклоочистители и стеклоомыватели лобового стекла
13. Стеклоочистители и стеклоомыватели заднего стека
14. Мотор вентилятора
15. Обогреватель заднего стекла
16. Противотуманные фары
17. Стопсигналы
18. Звуковой сигнал
19. Часы салонное освещение
20. Дверной замок
21. Задние фонари

• A аккумуятор
• B зажигание
• в аксессуары
• г — аксессуары
• д аккумулятор

Блоки под капотом

Предохранители и реле системы электрооборудования расположены в различных точках автомобиля. Реле вспомогательный аксессуаров, систем зажигания и отопления расположены в монтажном блоке предохранителей. Прочие реле закреплены в металлической крышке вблизи батареи.

Схема расположения реле

Обозначение

1. реле управления EFI
2. реле топливного насоса
3. реле вентилятора радиатора
4. реле очистителей ветрового стекла
5. реле ПАРКОВКА/НЕЙТРАЛЬ
6. предохранитель топливного насоса

Фото пример одного из блока

Расположение плавких вставок

Таймер блокировки дверей, прерыватель контура и реле электропривода стеклоподъемников расположены позади вещевого ящика.

Engine compartment

Main box

Type 1

The photo

Diagram

Designation

1	Horn relay
2	Starter relay
3	Outlet air pump relay
4	Selector lock relay (range “P”)
F1	(70 A) Intelligent switching unit (heated rear window, outside mirrors, glass wiper, washer)
F2	(50A) Cooling fan motor
F3	(50A / 60A) ABS / ESP system
F4	(40A) Air conditioner / heater blower motor
F5	(20A) Horn
F6	(20A) Heated seats – front left and rear left
F7	(20A) Heated seats – front right and rear right
F8	(70A) Intelligent switching unit.
F9	(30A) Power seats
F10	(20A) Headlamp low beam relay – auto-enable unit
F11	(70A) Intelligent breakout box
F12	(70A) Ignition switch. Anti-theft system power supply circuit.
F13	(20A) Lighting control unit
F14	(15A) Dual injection relay power supply circuit
F15	–
F16	–
F17	(30A) ABS / ESP system
F18	(30A) Starter
F19	(20A) Suspension control system
F20	(10A) Engine cooling fan relay, auxiliary brake light switch, clutch and manual transmission sensor
F21	(5A) Transmission control
F22	(25A) ABS / ESP system
F23	(15A) Diesel fuel preheater
F24	(5A) Engine management
F25	(10A) Fuel pump
F26	(30A) Power seat control module
F27	(25A) Relay box
F28	(10A) Throttle valve heating circuit, electric injection control valve, flow meter, oil heating
F29	(10A) Additive addition system
F30	–
F31	(5A) Transmission control
F32	(10A) Stability control electronics or ABS electronics
F33	(15A) Automatic transmission control module (except for reversing lights)
F34	(5A) Oxygen sensor, EGR valve, turbo boost pressure regulator valve.

Type 2

Diagram

Assignment

• F1 20 A Switching on the relay of the electric cooling fan, additional fan (for V6 HDI engine), power relay of the engine computer.
• F2 15 A Sound signal.
• F3 10 A Front and rear washers.
• F4 20 A Headlight washer.
• F5 15 A Fuel pump and absorber discharge solenoid valve.
• F6 10 A Power steering, suspension ECU, automatic transmission.
• F7 10 A Engine ECU, ESP ECU.
• F8 15 A Starter coil circuit.
• F9 10 A Level sensor, interior heating (HDI), brake light contactor.
• F10 30 A Sensors in the engine control unit (ignition coil, solenoid valves, oxygen sensors, computers, injectors).
• F11 40 A Air conditioning fan relay.
• F12 30 A Relay for windscreen wiper.
• F13 40 A Power supply to the intelligent switching unit (+ from the ignition switch).
• F14 30 A Turbocharger (on petrol engines).

Type 3

Diagram

Appointment

• F1 20 A Microprocessor of the engine power supply system.
• F2 15 A Sound signal.
• F3 10 A Motorized rear window shade.
• F4 20 A Headlight washer.
• F5 15 A Fuel pump (except HDI 16V 2 liters and HDI 16V 2.2 liters engines), diesel heating unit (for HDI 16V 2 liters), turbocharger and diesel fuel preheating unit (for HDI 24V 2.7 liters) , components of the electronic engine management system (for HDI 16V 2.2 liters.).
• F6 10 A Power steering, suspension ECU, automatic transmission, automatic headlight range control unit.
• F7 10 A Engine air flow sensor, ESP control unit.
• F8 2 5 A Starter winding circuit.
• F9 10 A Coolant level sensor, interior heating system (HDI), brake signal contactor.
• F10 30 A Components of the electronic engine management system (injectors, ignition coil, solenoid valves, oxygen sensors).
• F11 40 A Air conditioning fan relay.
• F12 30 A Wiper relay.
• F13 40 A Power supply to the intelligent switching unit (+ from the ignition switch).
• F14 30 A Turbocharger.
• F15 10 A Right high beam headlamp.
• F16 10 A Left high beam headlamp.
• F17 15 A Left low beam headlamp.
• F18 15 A Right-hand dipped beam headlamp.
• F19 15 A Oil vapor heater (for 16V 2.2 liters and HDI 16V 2 liters), intake air heating solenoid valve (for HDI 16V 2 liters), air flow sensor (for HDI 16V 2 liters and V6 HDI 24V 2.7 l.), High pressure pump (for HDI 16V 2.2 l.), Oxygen sensor, adsorber unloading solenoid valve (V6 24V 3 l.).
• F20 10 A Diesel water sensor (on HDI 16V 2 liters and HDI 16V 2.2 liters), high pressure pump (on V6 HDI 24V 2.7 liters), turbocharger solenoid valve (on HDI 16V 2 liters) , solenoid valves of the distribution and exhaust system (for V6 24V 3 liters.).
• F21 10 A Control of the engine cooling fan relay, control of the auxiliary fan relay (on V6 HDI 24V 2.7 liters).

1st additional box

Located under the main one.

Diagram

Designation

F1	–
F2	(20A) Suspension control system
F3	(80A)
F4	(40A) Air conditioner / heater blower motor
F5	(80A)
F6	(20A) ABS / ESP system
F7	(50A) ABS / ESP system
F8	(80A)

Appointment

F1	(50A) Cooling fan motor
F2	(60A) Glow plug control module
F3	(80A) Additional heater
F4	(50A) Cooling fan motor

Зачем менять предохранитель кондиционера на Пежо 607?

.Итак, давайте начнем нашу страницу с контентом о расположении предохранителя кондиционера вашего Peugeot 607 интересом его изменения. Возможно, вы почувствуете, что у вас перегорел предохранитель, но вы не уверены. На самом деле, если ваш не работает кондиционер пежо 607 Более того, если вы уже перезарядили его, проверили на возможные утечки в системе и если вы проверили, что компрессор кондиционера исправен, вполне возможно, что предохранитель является спусковым крючком. Вы должны знать, что предохранитель работает как защитное устройство для предотвращения перенапряжения на вашем Peugeot 607 . Это будет резистор, нити, более или менее толстой, что позволит завершить заданное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. В общем, вам захочется замените предохранитель кондиционера Peugeot 607, когда он больше не работает без видимой причины .

Где искать датчик включения вентилятора на Пежо 206

Похоже, что осталась действительно одна единственная причина такой досадной поломки. Благодаря наличию этого датчика, информация о температуре внутри двигателя передаётся на приборную панель. Кроме того, если значение выше нормы, то электрический импульс приводит в действие вентилятор.

Принцип работы устройства и местонахождения

Расположение термостата на Пежо 206.

Когда температура на приборной панели не повышается, вентилятор не включается, а двигатель все равно закипает, то причина понятна. Попробуем её устранить. Процедура несложная, как и само место нахождения. Понадобиться открыть капот. С правой стороны к двигателю крепится корпус термостата.

Процесс замены

Датчик находится под капотом на корпусе термостата.

Достаточно обычного гаечного ключа, чтобы при его помощи выкрутить устройство и заменить новым. Все что понадобится – вначале отсоединить клемму разъёма электрических контактов, а после окончания работ – установить её в исходное положение.

Диагностика и замена предохранителей

При обнаружения вышедшего из строя предохранителя (сгоревшая плавкая перемычка) выключают зажигание, отсоединяют клеммы на аккумуляторной батареи и меняют вставку на новую, обращая внимание на значение номинального тока. При замене используют специальный пинцет, который имеется на монтажных блоках. Не допускается вставка временных перемычек – это приводит к короткому замыканию и поломке электрооборудования, а в цепях с высоким напряжением – к повреждению изоляции проводки и возгоранию

Не допускается вставка временных перемычек – это приводит к короткому замыканию и поломке электрооборудования, а в цепях с высоким напряжением – к повреждению изоляции проводки и возгоранию.

При установке нового дополнительного оборудования и вмешательство в основной контур электроцепи автомобиля необходимо учитывать совместимость значений напряжения, ёмкости и номинальной силы тока потребителей, в противном случае реле и предохранители будут быстро перегорать, а штатное электрооборудование выходить из строя вплоть до отказа запуска двигателя.

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

Источник

Замена блоков предохранителей в Пежо 406

Прежде чем приступить к замене предохранителей, водителю нужно обезопасить себя:

1. Припарковать автомобиль на ровном участке дороги.
2. Включить стояночный тормоз.
3. Подложить под колеса башмаки.
4. Обесточить электрооборудование.
5. Вытащить ключ из замка зажигания.
6. Откинуть провода с клемм АКБ.

После выполнения этих мероприятий можно приступить к замене:

1. Найти по схеме нужный монтажный бокс.
2. Вскрыть крышку.
3. Вынуть диэлектрическими щипцами сгоревшую вставку.
4. Убедиться визуально в неисправности или прозвонить мультиметром.
5. Установить новую вставку нужного номинала.
6. Завести двигатель.

Далее нужно проверить работоспособность электроприбора и собрать монтажный бокс.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Блок предохранителей в багажном отсеке

Он устанавливался не на всех моделях. Чтобы получить доступ, надо открыть крышку багажной ниши (слева).

p, blockquote 35,0,0,0,0 —>

p, blockquote 36,0,0,0,0 —>

Назначение

p, blockquote 37,0,0,0,0 —>

PF1* 600 A Стартер, генератор, коммутатор системы охлаждения, коммутационный блок предохранителей, электровентилятор системы охлаждения двигателя, дополнительный электровентилятор (для двигателя V6 HDI). PF2* 150 A Коммутационный блок двигателя. PF3* 60 A Обогрев заднего стекла, коммутатор привода крышки багажника, замок багажника, коммутационный блок прицепа. PF4* 30 A Коммутационный блок прицепа (устанавливается дополнительно)

p, blockquote 38,0,0,0,0 —>

Блок с предохранителями в салоне пежо 206

Он находится под рулевой рейкой. Пример доступа можете посмотреть в видео.

Вариант 1 (до 2002 г.в.)

Расположение

Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.

Расшифровка

F1	(50A) Антиблокировочная система (ABS)
F2	(5A) Панель приборов
F3	—
F4	(5A) Многофункциональный модуль управления
F5	—
F6	(5A) Управление двигателем, иммобилайзер
F7	(15А) Кабриолет (складная крыша)
F8	(10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы
F9	(5A) Многофункциональный модуль управления
F10	—
F11	(10A) LH стоп-сигнал, центральный светильник
F12	(10A) Стопорная лампа RH
F13	—
F14	(30A) Задние электрические стеклоподъемники
F15	(20A) Габаритные огни, гнездо для прицепа
F16	—
F17	—
F18	(10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа
F19	(5A) Задние противотуманные фары
F20	—
F21	—
F22	(10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники
F23	(20A) Прикуриватель
F24	(15A / 20A) Аудиосистема
F25	(20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла
F26	—
F27	(5A) Многофункциональный модуль управления
F28	—
F29	(10A) LH фара дальнего света
F30	(10A) RH фара дальнего света, сигнальная лампа дальнего света фар
F31	(10A) LH фара ближнего света
F32	(10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа
F33	(5A) Омыватели фар
F34	(10A) Боковая лампа LH, задняя фара LH
F35	(10A) Боковая лампа RH, задняя фара RH
F36	—
F37	(5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ
F38	(5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2
F39	—
F40	(20A) Обогреватель / кондиционер (AC)
F41	(5А) Запасной
F42	(10A) Запасной
F43	(30A) Запасной
F44	(20А) Запасной
F45	(15A) Запасной

Вариант 2 (с 2002 г.в.)

Схема

Описание

1	15А Электроподогрев сиденья, сирена охранной сигнализации
4	20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола
5	15А Блок диагностики автоматической коробки передач
6	10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола
7	15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации
9	30А Стеклоподъемники задних дверей
10	40А Электрообогреватели заднего стекла и наружных зеркал
11	15 Стеклоочиститель заднего стекла
12	30А Передние стеклоподъемники, вентиляционный люк
14	10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя
15	15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола
16	30 Блок управления запиранием/отпиранием дверей
20	10А Правый стоп-сигнал
21	15А Левый стоп-сигнал, третий стоп-сигнал
22	30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW)
S1	Шунт «PARC»

Блок предохранителей в панели управления

Номер предохранителя	Номинальный ток, А	Защищаемая цепь
1	10	Прикуриватель
1А
2	10	Датчик уровня жидкости в радиаторе, датчик наличия воды в топливном фильтре (дизельный двигатель), питание цепи, включаемой после запуска двигателя, панель приборов, бортовой компьютер, электронная противоугонная система, усилитель рулевого управления, электронный блок управления (ЭБУ) подогревом катализатора, интерфейс блока управления скоростью
3	10	ЭБУ и выключатель электронной системы управления подвеской
4	5	Передний левый, задний правый габаритные фонари
5	10	Регулятор фар, омыватели фар, подсветка индикатора включения ближнего света фар на панели приборов, правые габаритные огни
6	15	ЭБУ автоматической коробки передач, датчик включенной передачи
7	20	Электропроводка прицепа
8	–
9	5	Передний правый, задний левый габаритные фонари, звуковой сигнализатор напоминания о забытом включенном освещении
10	30	Цепь питания памяти положений сидений
11	30	Переднее левое сиденье
12	15	Фонарь заднего хода, кондиционер, ЭБУ аварийной сигнализации, сирена, стоп-сигналы, реле электрического замка дверей
13	30	Переднее правое сиденье
14	30	Задний стеклоподъемник
15	20	ЭБУ центрального замка, память магнитолы, реле вентилятора, двойное реле Bitron, ЭБУ памятью сидений, ЭБУ противоугонной сигнализации, цепь питания реле противоугонной сигнализации, блоки дистанционного инфракрасного и радиоуправления
16
16А	10	Магнитола
17
18	5	Задний противотуманный фонарь
19	5	Подсветка выключателей освещения салона, подсветка панели управления, панель приборов и реостат
20	10	Левая фара ближнего света
21	10	Реле отключения компрессоров, компрессор, реле давления, фонари дневного освещения, реле максимальной скорости вентилятора, управление кондиционером, датчик температуры воздуха в салоне
22	20	Стеклоочиститель заднего стекла
23	–
24	30	Управление стеклоочистителем лобового стекла, электродвигатель стеклоочистителя лобового стекла, таймер стеклоочистителя лобового стекла, таймер электрообогрева заднего стекла, выключатель регулятора скорости–датчик выключения регулятора скорости, расположенный на педали тормоза
25	10	ЭБУ автоматической коробки передач, датчик включенной передачи, часы, бортовой компьютер, электронная противоугонная система, управление двигателем, плафоны, объемный выключатель и сигнализатор противоугонной системы
26	15	Выключатель аварийной сигнализации
27	30	Электрический стеклоподъемник передней двери
28	10	Панель приборов, часы с цифровой индикацией, привод регулировки зеркала заднего вида, привод регулировки складных зеркал заднего вида, электрический стеклоподъемник передней двери, ЭБУ устройства памяти сиденья, ЭБУ полной блокировки замков, реле повторного включения стеклоподъемников, люк, бортовой компьютер
29	30	Электрический стеклоподъемник передней двери, люк
30	15	Передние и задние габаритные фонари, фонарь освещения бардачка, выключатель аварийной сигнализации, проигрыватель компакт-дисков, зуммер превышения скорости, электрический замок, подсветка туалетного зеркала

Блоки под капотом

Главный блок

Устанавливается в левой части подкапотного пространства.

p, blockquote 13,1,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Схема

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 17,0,0,0,0 —>

1	30А Устройство ввода — вывода
2	40А Электродвигатель вентилятора системы охлаждения
3	30А Электродвигатель вентилятора конденсора
4	30А АБС
5	40А АБС
6	Резерв
7	30А Стартер
8	15А Передние противотуманные фары
9	7,5 Управление двигателем
10	20А АКП
11	10А Звуковой сигнал
12	7,5А Генератор
13	20А Омыватель фар
14	10А Кондиционер
15	15А Дроссельная заслонка
16	20А Звуковой сигнал противоугонной системы
17	15А Обогреватель щеток стеклоочистителя
18	Резерв
19	30А Электропривод двери багажника
20	10А Система наружного освещения в дневное время
21	10А Фара дальнего света (левая)
22	10А Фара дальнего света (правая)
23	30А Усилитель аудиосистемы
24	30А Электро оборудование дизельного двигателя
25	20А Левая фара ближнего света (с газоразрядными лампами)
26	20А Правая фара ближнего света (с газоразрядными лампами)
27	10А Левая фара ближнего света (с галогеновыми лампами)
28	10А Правая фара ближнего света (с галогеновыми лампами)
29	10А Цепь питания электрооборудования двигателя
30	10А Катушка зажигания
31	20А Цепь питания электрооборудования двигателя
32	15А Топливный насос

Расшифровка реле

p, blockquote 18,0,0,0,0 —>

R1	Реле свечей накаливания (для дизельных двигателей)
R2	Реле вентилятора радиатора
R3	Реле отопителя
R4	Реле системы управления двигателем
R5	Реле системы курсовой устойчивости
R6	Реле вентилятора радиатора кондиционера
R7	Реле системы управления двигателем
R8	Реле ближнего света фар
R9	Реле системы управления двигателем
R10	Реле обогревателя щеток стеклоочистителя
R11	Реле системы наружного освещения в дневное время
R12	Реле системы управления двигателем
R13	Реле звукового сигнала противоугонной системы
R14	Реле автоматической коробки передач
R15	Реле омывателя фар
R16	Реле дальнего света фар
R17	Реле передних противотуманных фар
R18	Реле звукового сигнала
R19	Реле кондиционера

Блок с реле

p, blockquote 19,0,0,1,0 —>

Расположен рядом с основным.

p, blockquote 20,0,0,0,0 —>

Схема

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Описание

p, blockquote 23,0,0,0,0 —>

• R1 Реле малых оборотов вентилятора системы охлаждения двигателя
• R2 Реле вентилятора кондиционера
• R3 Реле высоких оборотов вентилятора системы охлаждения двигателя

Блок на акб

На плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности в виде плавких вставок высокой мощности.

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Назначение и расположение предохранителей Peugeot 607 (с 01.10.2004 — 30.09.2005)

Блок электрических предохранителей в приборной панели

Чтобы получить доступ к предохранителям, откройте крышку ящика со стороны водителя. Протолкните вниз блок предохранителей.

Блок электрических предохранителей в моторном отсеке

Чтобы получить доступ к предохранителям, расположенным в моторном отсеке, снимите защитный кожух и открепите крышку. После завершения работы тщательно закройте крышку блока предохранителей и установите на место кожух.

Блок электрических предохранителей в багажном отсеке

Чтобы получить доступ к предохранителям, расположенным в багажном отсеке, откройте крышку багажной ниши (слева).

Источник статьи: http://knigaproavto.ru/shemy/607/1232-naznachenie-i-raspolozhenie-predohraniteley-peugeot-607-s-01102004-30092005.html
