Рено сандеро предохранители схема 2014 года

Блок предохранителей в салоне Renault Logan 2

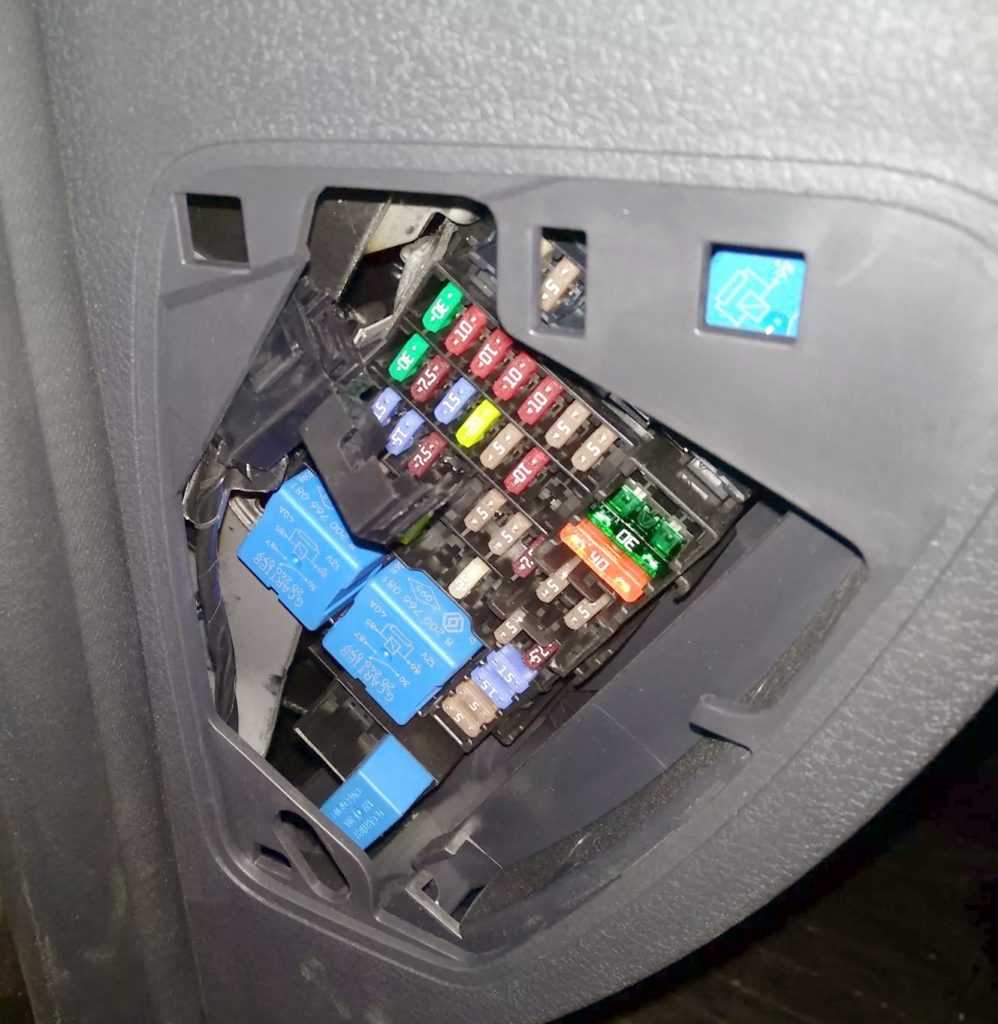

Блок предохранителей в салоне находится с левой стороны панели приборов. Чтобы получить доступ к предохранителям, откройте дверцу, затем с помощью плоской отвертки подденьте нижний край крышки и снимите ее.

Расшифровка предохранителей и реле рено логан 2

Расшифровка предохранителя

№	Сила тока, А	Защищенные цепи
F1	тридцать	передние электрические стеклоподъемники
F2	10	дальние поездки (левая фара)
F3	10	дальние поездки (правая фара)
F4	10	ближний свет (левая фара)
F5	10	ближний свет (правая фара)
F6	пять	общая посадка (левая сторона)
F7	пять	клиренс едет (правая сторона), подсветка
F8	тридцать	задние электрические стеклоподъемники
F9	7,5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	антиблокировочная система/контроль устойчивости, стоп-сигналы
F13	10	плафон, освещение багажника, блок климат-контроля
F14	пять	датчик угла поворота рулевого колеса (с системой курсовой устойчивости)
F15	15	омыватель ветрового стекла, стеклоочиститель, фонарь заднего хода, блок управления системой помощи при парковке
F16	пять	аудиосистема, блок управления парковочным радаром, сигнализатор непристегнутых ремней, ограничитель скорости, реле обогрева заднего стекла R2 (катушка), реле обогрева лобового стекла Er1 и Er2 (катушка)
F17	7,5	дневные ходовые огни
F18	7,5	сигналы торможения
F19	пять	система контроля
F20	пять	система подушек безопасности
F21	—	бронирование
F22	пять	бронирование
F23	—	бронирование
F24	15	указатели поворота
F25	10	электрический блок управления, противоугонная система
F26	15	блок управления, габаритные огни, наружные зеркала с электроприводом, боковые указатели поворота, выключатель центрального замка и сигнализации
F27	20	для переключателей направления
F28	—	бронирование
F29	25	для переключателей направления
Ф30	—	бронирование
F31	10	доска
F32	7,5	аудио система
F33	15	предохранитель прикуривателя рено логан 2
F34	15	диагностический разъем, аудиоразъем
Ф35	пять	подогрев наружных зеркал
Ф36	пять	электропривод наружных зеркал
F37	тридцать	стартер, блок управления
F38	тридцать	стеклоочиститель
F39	40	кондиционер
Реле
	Поток, а	Имя
R1	35А	реле кондиционера
R2	35А	реле обогрева заднего стекла

Рено сандеро 2

Блок в салоне

Расположен с левой стороны, под защитной крышкой.

p, blockquote 19,0,0,0,0 —>

F1	30А электро стеклоподъемники передние
F2	10А дальний свет левая фара
F3	10А дальний свет правая фара
F4	10А ближний свет левая фара
F5	10А дальний свет правая фара
F6	5А задние габариты, подсветка номера, подсветка
F7	5А передние габариты
F8	30А электро стеклоподъемники задние
F9	7,5А задний противотуманный фонарь
F10	15А звуковой сигнал
F11	20А центральный замок
F12	3А ABS/ESP
F13	10А освещение салона, климатическая установка
F14	5А датчик угла поворота руля
F15	15А стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5А аудиосистема, обогрев стекла, ограничитель скорости
F17	7,5А ДХО
F18	7,5А стоп сигнал
F19	5А система управления
F20	5А подушки безопасности
F21	резерв
F22	резерв
F23	резерв
F24	15А указатель поворота
F25	10А противоугонная система
F26	15А блок управления электрооборудованием
F27	20А подрулевые выключатели (вход на ближний свет)
F28	резерв
F29	25А подрулевые выключатели (вход на дальний свет)
F30	резерв
F31	10A щиток приборов
F32	7.5A аудиосистема
F33	15A прикуриватель
F34	15A диагностический разъем
F35	5A обогрев наружных зеркал
F36	5A привод зеркал
F37	30A стартер
F38	30A стеклоочиститель
F39	40A кондиционер
R1	35A реле кондиционера
R2	35A реле заднего обогрева стекла

Если у Вас автомобиль с повышенной комплектацией и количество реле и предохранителей отличается, сверьтесь с данным описанием.

Блок под капотом

Он расположен в монтажном отделении в моторном отсеки.

1. Клемма аккумулятора
2. Диод компрессора кондиционера

Мы так же подготовили видео у себя на канале по данной статье. Смотрите и подписывайтесь.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью
  • Правообладателям
  • Политика конфиденциальности

  Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Схема предохранителей на Renault Logan 2

На табличке, которая находится на обороте крышек монтажных модулей, указана схема с обозначениями и подключением предохранителей.

Предохранители и реле под капотом авто

В моторном отсеке располагаются плавкие вставки для защиты следующего оборудования:

• бензонасоса;
• АБС;
• ЕСП;
• электрического вентилятора охлаждения двигателя;
• иммобилайзера;
• муфты компрессора кондиционера;
• элементов обогрева лобового стекла;
• катушки зажигания;
• передних противотуманных фар;
• датчика уровня топлива;
• антиобледенителя зеркал заднего вида;
• обогрева сидений водителя и переднего пассажира;
• системы управления двигателем и пр.

Кроме того, в некоторых модификациях панелей предохранителей имеются и другие потребители, подключенные к ним:

• диодов электровентилятора компрессора климатической установки и вентилятора радиатора;
• указателей поворота;
• подрулевого переключателя наружного освещения и т.п.

Помимо предохранителей, на плате располагаются реле, обеспечивающие правильное включение таких приборов:

• топливного насоса;
• изменения скорости вращения вентилятора;
• левого и правого обогрева ветрового стекла и пр.

Предохранители в салоне

На салонной плате с перемычками установлена защита для нескольких типов электроприборов:

• омывателя стекла;
• задних габаритов;
• подсветки госномера;
• ламп в фарах дальнего и ближнего света;
• стоп-сигнала;
• розетки прикуривателя;
• задних и передних габаритов;
• подачи напряжения на центральный замок;
• светильника в салоне;
• парктроника;
• дневных ходовых огней (ДХО);
• фар заднего хода;
• подушки безопасности;
• электровентилятора печки;
• передних стеклоподъемников;
• помпы гидроусилителя руля;
• щитка приборов;
• магнитолы;
• аварийной сигнализации;
• охранной системы;
• ограничителя скорости;
• блока управления трансмиссией и т.д.

Блок в салоне.

Решение проблемы при неисправном клаксоне

Замена звукового сигнала будет трудоемка, но не отнимет много времени. Сам ремонт заключается в простом демонтаже подкрылка и самого клаксона. Особенность этой модели Рено заключается в том, что она может комплектоваться двумя клаксонами. Второй будет расположен в аналогичном месте, только с другой стороны. В таких моделях может быть так, что не работает только один гудок. В любом случае ремонт не потребует особых временных затрат.

Если тратиться на новый клаксон нет желания, то старый можно разобрать и проверить на работоспособность. Возможно, что проблема кроется в электрической цепи самого сигнала. Замена гудка также поможет восстановить звук на Рено.

Предохранители Рено Сандеро схема и где находятся

Защита электропроводке в Сандеро

Электрооборудование, подключенное к бортовой электросети популярного авто Рено Сандеро, защищено двумя комплектами предохранителей. Первый размещается под приборной консолью. Другой дислоцируется под капотом на стационарной основе. Его точное местонахождение – АКБ. Именно, плавкие перемычки призваны обеспечить защиту электропроводки при повышении силы тока сверх допустимых значений. В данной статье подробно разберемся, где находятся непосредственно сами предохранители и как их нужно правильно заменять, хотя в этом в деле на помощь многим придет схема.

Каждый предохранительный элемент на Рено Сандеро и в версии Степвей отвечает за защиту строго определенной силовой и дополнительной электроцепи. Повышение силы тока приводит к его перегоранию, что в свою очередь защищает проводку и оборудование машины от выхода из строя.

Плавка перемычек является следствием короткого замыкания и указывает на конкретное место обрыва цепи.Для того, чтобы предотвратить потенциальные возгорания машины или возникновение более серьезных поломок на Рено Сандеро, и на версии Степвей необходимо правильно выбрать место размещения перемычек.

Дастер отзывы владельцев все минусы

Блок предохранителей под капотом авто

Блок с предохранителями находится с левой стороны от АКБ, это хорошо показывает схема. Он включает элементы защиты систем, отвечающих за работоспособность мотора Рено и защищающих силовые цепи автомобиля.

БП двигателя необходим для защиты:

• Системы зажигания и объединенных с замком потребителей;
• Энергосистемы ЭБУ для блока, управляющего мотором;
• Силовых реле кулеров и запитки главного регулятора;
• Питания БП около консоли с приборами;
• Регулятора климат-контроля, топливного насоса и омывателя элементов передней световой оптики машины.

Блок предохранителей под торпедой авто

Конструкция и ее особенности обуславливаются предназначением сборки и строго определяются в процессе проектирования. Где находятся? БП с левой стороны от приборной панели дислоцируется вблизи рукоятки, фиксирующей крышку капота. Если потребуется провести осмотр деталей, то придется снять пластиковый декор в виде вставок.

• Системы световой сигнализации;
• Охранного комплекса;
• Питания узла электрических приборов;
• Энергосистемы ЭБУ для блока, управляющего мотором;
• Кабеля печки и прикуривателя;
• Обмоток реле и электрических приводов.

Для цепей Рено Сандеро, в том числе и для версии Степвей с малой силой тока надобность в применении сложных предохранителей отпадает. Плавкий элемент более функционален и полностью оправдывает свое применение. Для наиболее мощных источников энергопотребления, кулеров печки и охлаждения мотора применяется подсоединение мощных клемм реле.

Ремонтные работы

Приступая к выполнению ремонтных работ необходимо быть точно уверенным в поломке расходной комплектующей, и пригодится схема, чтобы понять точно где находятся те или иные предохранители. Это можно сделать, используя прибор. Перед снятием предохранителя обязательно отключить минусовой контакт на АКБ. Перед монтажом новых расходников необходимо корректно установить и исправить причину поломки.

Для снятия небольших перемычек Renault Sandero придётся воспользоваться пинцетом, который располагается на крышке сборки салона и имеет особые концы. Более крупные предохранители без проблем вытаскиваются пальцами. Если требуется усилие для извлечения перемычки, то используют шлицевую отвертку тонкого типа

Применять ее следует осторожно, чтобы не повредить другие части электроцепи

БП в моторном отсеке Renault Sandero проверяется путем отведения защелки крышки. После удаления крышки неисправность можно обнаружить сразу. В БП передней консоли можно получить доступ, просто открыв крышку.

Наиболее часто «горит» предохранитель прикуривателя на плате. Запитка для электроцепи данного устройства осуществляется током в 10 А. От блока перемычек через проводку определенной толщины ток поддается на гнезда панели. От прикуривателя питание могут получать различные потребители.

При первых признаках неисправностей рекомендуется осмотреть цепь прикуривателя и решить проблему. На предохранители наносится стандартный маркер красным цветом F38 (10 A). Через данный контур питания получает ток и автомагнитола. Электроцепь подключается от центрального замка зажигания машины.

История и комплектации

В роли разработчиков Renault Sandero Stepway выступили французы, которые приступили к работе над новой моделью в 2005 году. При этом разработчики решили не «ломать» успешную тенденцию, оставив интерьер и уже существующую платформу проверенного автомобиля Рено Логан.

Полноценный выпуск новой модели стартовал только через два года (в 2007-м), на заводе Айрона Сенны (Бразилия). С этого же года машина выставлена на продажу в Бразилии, а через несколько месяцев — в Аргентине.

На рынке Европы Сандеро была представлена в начале 2008 года, на Женевском автосалоне.

В этом же году производство налажено в Румынии, еще через год — в Южной Африке.

С 2009 года машина успешно продается в Беларуси и Украине, а с 2010 — в России.

В 2012 году автолюбители увидели обновленную версию Renault Sandero 2-го поколения и новый вариант Stepway.

В машине изменилась внешность, задействованы более качественные материалы, усовершенствовался интерьер, появился мощный мотор с 90 лошадиными силами.

С первых дней Renault Sandero Stepway выпускался на территории РФ с тремя вариантами мотора — 8 и 16-клапанным 1,6-литровым агрегатом и мотором 1,4 литра.

Эксперты отмечают, что технически Сандеро и Логан имеют 70% общих черт. При этом клиренс Renault Sandero Stepway был увеличен на два сантиметра за счет применения более совершенных пружин.

В автомобиль добавлены пластиковые накладки на пороги и арки, а также на передние (задние) бампера.

Сегодня во многих странах продается авто с силовым агрегатом 1,6 литра, которое работает на биоэтаноле. Особенность мотора — экологичность.

Выпускается Renault Sandero Stepway в двух вариациях Stepway Comfort и Stepway Privilege:

Рено Сандеро Степвей Предохранители Где Находятся

Предохранители Рено Сандеро Степвей

Если в Рено Сандеро Степвей отказала та либо другая электрическая система, лупить тревогу еще рано. Велика возможность того, что вышел из строя один из плавких предохранителей, и его подмена способна решить возникшую делему. О том, как произвести эту легкую функцию, и где находятся блоки плавких частей, читайте ниже.

Салонный щиток

В таком автомобиле, как Renault Sandero Stepway, по понятным причинам находится огромное количество различных электрических систем. В связи с этим производитель полностью разумно поделил общую схему на два блока.

1-ый из их размещен конкретно в салоне и содержит в себе сменные элементы, отвечающие за всю электронику, которая не относится к работе мотора, коробки и системы зажигания.

Таким макаром, при выходе из строя прикуривателя, внешнего освещения либо стеклоочистителей можно смело открывать пластиковую крышку, расположенную с левого торца торпеды, вооружаться распечатанной заблаговременно схемой и приготовленным расходником, а потом начинать работу.

Чтоб не пришлось длительно «блуждать» в поисках подходящей схемы, мы приведем основной перечень плавких предохранителей в салонном блоке Рено и опишем их предназначение. Подлокотник на рено дастер; подлокотник на рено сандеро степвей 2 идеально вписывается.

Так, обратив свое внимание на ячейку под индексом 1, можно без усилий отыскать элемент, отвечающий за исправную работу фронтальных стеклоочистителей Рено Sandero Stepway. Чуток ниже, на 2-ой позиции, нетрудно найти причину неисправности щитка приборной панели

Причину неисправности внешнего освещения Рено Sandero Stepway также стоит находить конкретно в салонном щитке. Где находятся предохранители и реле. Монтажный блок предохранителей в салоне киа.

Если неисправна лампа близкого света, но подмена ее на новейшую не отдала убедительных результатов, есть весомая причина произвести подмену предохранителя на 9 либо 10 позициях.

Трудности с далеким светом поможет решить внимательный взор на 11 и 12 ячейку.

А что под капотом?

Кроме маленьких проблем, касающихся работы электроники в салоне, есть куда более суровые проблемы, которые относятся к системе подачи горючего, ЭБУ мотора, системе рассредотачивания и других принципиальных устройств, которые отвечают за бесперебойную работу двигателя Рено Сандеро.

Впрочем, большинство возникающих неполадок легко решаются заменой предохранителей, которые находятся в блоке, расположенном под капотом.

Чтобы до него добраться, достаточно лишь обратить внимание на черный пластиковый щиток, закрытый крышкой. Отщелкнув крючок, крышку необходимо снять и начать работу, подобно тому, как это было описано в первой части статьи

Замена опор подвески силового агрегата. Вы находитесь тут: главная autowiki автомобиль — статьи электрооборудование где находятся предохранители в киа.

Это и дальний свет, и аудиосистема, и даже климатическая установка, так что при похожих неисправностях необходимо искать их причину именно здесь.

Ячейка под номером 3 отвечает за исправную работу топливного насоса Renault Sandero. Рядом с ней под 4 позицией в блоке располагается элемент, отвечающий за работу ЭБУ.

Климатическую установку контролируют реле, питание которых проходит через 7 ячейку, а также ячейки под номерами K1 и K2. За катушку зажигания и систему управления двигателем отвечают отсеки К5 и К6.

Где находятся предохранители в рено сандеро. За противотуманные фары отвечает ячейка K8.

Подводя итоги

Если в Renault Sandero Stepway отказала одна из систем, не стоит с ходу бить тревогу и обращаться в дорогостоящий сервис.

Вполне под силу начать диагностику самому, вооружившись документацией блоков предохранителей, находящихся в салоне и подкапотном пространстве.

При этом крайне велика вероятность того, что, заменив нужный элемент, неполадка уйдет, и автомобиль начнет работать в штатном режиме.

Источник

Советы для автомобилистов

Электрическая схема подачи питания на прикуриватель Рено Логан достаточна примитивна и проста. Мощность подаётся на прикуриватель через предохранитель, который находится в монтажном блоке в салоне автомобиля.

The following two tabs change content below.

Замена предохранителя прикуривателя Логан

Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.

Возможные причины поломки Когда возникают неисправности, связанные с прикуривателем, в первую очередь стоит обращать внимание именно на предохранитель под номером F38 на 10 ампер. Схема блока-предохранителей Первая причина которая выводит из строя прикуриватель, бывает подключения электрического насоса для накачивания колёс

Схема блока-предохранителей Первая причина которая выводит из строя прикуриватель, бывает подключения электрического насоса для накачивания колёс

Схема блока-предохранителей Первая причина которая выводит из строя прикуриватель, бывает подключения электрического насоса для накачивания колёс.

Во время работы устройство потребляет ток больше чем 10 ампер, от чего и происходит перегорание предохранителя. Вторая причина кроется в несоответствии размеров штекера, подключаемого устройство и самого гнезда. Так как площадь соприкосновения контактов гораздо меньше от требуемого, слабые элементы перегреваются и просто отпадают вызывая короткое замыкание.

Он работает от сети магнитолы, поэтому ориентироваться необходимо именно на её обозначение там. Наиболее частая причина перегорания блока предохранителей Рено Логан — подсоединение потребляющих слишком много тока приборов.

Возможности профилактики

Если устройство в определенный момент своей работы потребляет ток более 10 ампер, то перегорание гарантировано. Среди подобных устройств лидер по причинам поломок — электрический насос.

Для нормальной работы придется накачивать колеса без музыки. Ведь магнитола и насос работают в одной сети. Прежде чем присоединять шланг к ниппелю, нужно дать компрессору поработать на холостом ходу.

Еще одна распространенная причина проблем Рено Логан — несоответствие размеров штекера устройства и гнезда. Недостаточный контакт клемм и штекера приводит к нагреванию первых. Достигая определённой температуры, клеммы оплавляются и вызывают короткое замыкание.

Такое развитие событий заменой не обойдется. Придется менять и сам блок Рено Логан. Расположение F38 в монтажном блоке Рено Логан 1.

Новая магнитола

Возможности профилактики Если не хочется постоянно закупаться тоннами предохранителей, то можно применять специальную схему для борьбы с их высокой смертностью. Первый и самый распространенный способ — замена на более мощный. Мастера самостоятельного обслуживания автомобилей рекомендуют устанавливать устройство на 15 ампер.

Проблем не наблюдалось, а вот вероятность его сгорания в несколько раз ниже

Во-вторых, важно внимательно выбирать устройства. На упаковке всяческих видеорегистраторов, пылесосов для салона и прочих компрессоров четко обозначена электрическая мощность

Хорошо, если у таких устройств имеется собственный предохранитель

Хорошо, если у таких устройств имеется собственный предохранитель.

Поэтому во избежание очередного перегорания нужно внимательно ознакомиться с характеристиками устройства, прежде чем подключать его к электросети авто. Прочитать инструкцию проще, чем в очередной раз выколупывать предохранитель.

Какие предохранители используются

Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне. По внешнему виду защитные элементы друг от друга не отличаются, за исключением обозначения (цифры, символы или последовательности букв) на корпусе предохранителя и цвета.

Французский кроссовер использует защитные устройства от F1 до F39, каждое из которых имеет свое наименование, силу тока и подходит только для определенной цепи в схеме, связанной с конкретным электрооборудованием.

Учитывая, что автомобиль выходил в свет различных модификаций, то при покупке авто на рынке, под капотом могут оказаться предохранители, так называемые рестайлиноговые.

Поэтому, никогда не лишним будет сверить номиналы имеющихся устройств с теми, которые должны стоять на автомобиле. Если брать машину новую в салоне, то можно быть уверенным, что в ней установлены оптимальные варианты устройств.

Назначение предохранителей в салоне автомобиля

№ (Ампер)	Защищаемая цепь	№(Ампер)	Защищаемая цепь
	Очиститель ветрового стекла		Электрообогрев наружных зеркал заднего вида
	Комбинация приборов, ЭБУ		Место под установку охранной сигнализации
	Выключатель фонаря заднего хода		Усилитель рулевого управления
	Электронная блокировка пуска двигателя (блок управления подушек безопасности и преднатяжителей ремней безопасности*)		Газовое оборудование
	Автоматическая коробка передач		Блок управления подушками безопасности и преднатяжителями ремней безопасности
			Задний стеклоочиститель, выключатель фонаря заднего хода
	Левая фара (ближний свет)		Освещение салона
	Правая фара (ближний свет)		Общее питание
	Левая фара (дальний свет)		Блокировка открывающихся элементов кузова
	Правая фара (дальний свет)		Противотуманные фары
	Задние электростеклоподъемники		Электрообогрев заднего стекла
	Передние электростеклоподъемники		Электровентилятор системы отопления (кондиционирования) и вентиляции салона
	Блок управления ABS		Электропривод наружных зеркал заднего вида
	Электрообогрев передних сидений		Автомагнитола
	Звуковой сигнал		Системы отопления (кондиционирования) и вентиляции салона
	Габаритный свет левого борта, выключатель аварийной сигнализации, прикуриватель
	Габаритный свет правого борта
	Выключатель Заднего противотуманного фонаря

*только для автомобилей до 2009 г. выпуска. F6, F8, F22, F33-35 – резерв.

Назначение реле и предохранителей в моторном отсеке

Блок реле/ предохранителей	№ (ток А)	Назначение
		Охранная сигнализация, переключатель наружного освещения, реле освещения дневного движения
	Переключатель наружного освещения, монтажный блок предохранителей салона
		Питание платы реле
	Цепь питания реле системы впрыска
	Цепь питания реле системы впрыска, электронный блок системы управления двигателем
		Реле включения компрессора кондиционера
	Реле электровентилятора
		Реле топливного насоса
	Реле блокировки впрыска
Отдельное реле		Реле вентилятора отопителя

Поиски места короткого замыкания

Одним из методов поиска короткого замыкания является извлечение предохранителя и подключение вместо него лампы-пробника или вольтметра.

Напряжение в цепи должно отсутствовать. Подергайте проводку, наблюдая за лампой-пробником.

Если лампа начнет мигать, то в данном жгуте проводов есть замыкание на «массу», возможно, вызванное перетиранием изоляции проводов.

Аналогичная проверка может быть проведена для каждого из компонентов электрической цепи путем включения соответствующих выключателей.

Проверка надежности контакта с массой. Отсоедините аккумуляторную батарею и подсоедините один из проводов лампы-пробника, имеющей автономный источник питания, к точке с заведомо хорошим контактом с «массой», другой провод лампы подключите к проверяемому жгуту проводов или контакту разъема. Если лампа загорается, контакт с массой в порядке (и наоборот).

Проверка на отсутствие обрыва

Проверку проводят для обнаружения обрывов электрической цепи.

После отключения питания контура проверьте его с помощью лампы-пробника с автономным источником питания.

Подключите провода пробника к обоим концам цепи. Если контрольная лампа загорается, обрыва в цепи нет, Если лампа не загорается, то это свидетельствует о наличии в цепи обрыва.

Аналогичным образом можно проверить и исправность выключателя, подсоединив пробник к его контактам. При переводе выключателя в положение ВКЛ лампа пробника должна загораться.

Локализация места обрыва

При диагностике подозреваемого в наличии обрыва участка электрической цепи визуально обнаружить причину неисправности оказывается довольно сложно, так как визуально проверить клеммы на появление коррозии или нарушение качества их контактов тяжело из-за ограниченного доступа к ним (обычно клеммы закрыты корпусом контактного разъема).

Резкое подергивание корпуса колодки жгута проводов на датчике или самого жгута проводов во многих случаях приводит к восстановлению контакта.

Не забывайте об этом при попытках локализации причины отказа подозреваемой в наличии обрыва цепи.

Нестабильно возникающие отказы могут быть следствием окисления клемм или нарушения качества контактов.

Диагностика неисправностей электрических цепей не представляет собой трудную задачу, при условии четкого представления того, что электрический ток поступает ко всем потребителям (лампа, электромотор и пр.) от аккумуляторной батареи по проводам через выключатели, реле, предохранители, плавкие вставки, а затем возвращается в батарею через массу (кузов) автомобиля.

Любые проблемы, связанные с отказом электрооборудования, могут быть вызваны прекращением подачи на них электрического тока от батареи или возврата тока в батарею.

Блок под капотом

Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.

Схема

Обозначение

1. Клемма аккумулятора
2. Диод компрессора кондиционера

Ef1	40А Правый элемент обогрева ветрового стекла
Ef2	40А Левый элемент обогрева ветрового стекла
Ef3	50А ABS/ESP
Ef4	60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5	60А Питание цепей предохранителей в салоне F11, F23 – F27, F34 и F39
Ef6	30А ABS/ESP
Ef7	30А Обогрев заднего стекла и зеркал
Ef8	15А Противотуманные фары передние
Ef9	15А Обогрев сидений
Ef10	15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора  (комплектация без кондиционера )
Ef11	25А Предохранитель для реле системы управления двигателем
Ef12	40А Электро вентилятор системы охлаждения
Ef13	15А Система управления двигателем
Er1	35А Реле левого обогрева стекла
Er2	35А Реле правого обогрева стекла
Er3	20А Реле топливного насоса
Er4	20А Реле компрессора кондиционера или первой скорости электро вентилятора (в зависимости от комплектации)
Er5	35А Реле управления двигателем

Оригинал или аналог

Беря в учет исключительно элементы – нет разницы в используемых предохранителях. На авто устанавливаются вставки единого образца.

Если дело касается реле, одна половина представляет собой общепринятые устройства. Вторая версия используется только на описываемом авто. Для примера можно взять реле вентилятора. Оригинал продается под артикулом 20240041. Если деталь перегорела или повреждена, ее можно заменить сторонним аналогом. Единственной разницей будет качество производства – аналоги обычно менее долговечные.

Снять и заменить блок предохранителей

Следует придерживаться простого алгоритма действий.

1. Надежно закрепить машину в устойчивом положении.
2. Отключить силовые жилы от аккумулятора.
3. Снять крышку монтажника, используя подходящий инструмент.
4. Освободить крепления устройства и вынуть его с посадочного места.
5. Отсоединить от блока контактные клеммы проводов, после этого деталь можно полностью снять с машины.

Как снимаются блоки можно посмотреть на видео.

Замена предохранителей

Периодически один или несколько элементов в машине перегорает и требуется их замена. Поломка считается нормой, если происходит единично, без повторений. При обслуживании авто рекомендуется замену выполнять специальным пинцетом или щипцами. Вынимать вставку из гнезда руками запрещено.

Также следует придерживаться номинала элемента. Если в гнезде ставится предохранитель на 25 ампер, монтировать на его место деталь с отличающейся маркировкой категорически запрещается.

Экстерьер

В ходе проведенного рестайлинга внешность автомобиля претерпела некоторые изменения, которые улучшили проходимость и эксплуатационные качества авто. В результате авто стало выше на 30 миллиметров, а длина увеличилась на 60 миллиметров. Габариты авто:

• Высота – 1618мм,
• Ширина – 1757мм,
• Длина – 4080мм,
• Клиренс – 195мм,
• Колесная база – 2586мм.

Клиренс новой версии – одно из главных изменений в автомобиле. Он увеличился на 20 миллиметров по сравнению с предыдущей версией. Общая высота кузова увеличилась на целых 4 сантиметра. Новые расширенные колесные арки имеют больший радиус, что позволяет на кросс-версии хэтчбэка устанавливать колеса большего диаметра. Теперь на заводе на автомобиль устанавливаются колеса с типоразмером 205/55R16.

Эти и некоторые другие изменения повлекли за собой модернизацию подвески. На данный автомобиль теперь устанавливаются более длинные пружины и амортизаторы, чтобы обеспечивать необходимую энергоемкость. Это позволило сохранить заявленный клиренс в 195 миллиметров даже при полной загрузке и с 4 взрослыми пассажирами.
