Где находятся предохранители ниссан серена с26

Правила замены предохранителей

К перегоранию защитного элемента электрической цепи оборудования автомобиля могут привести следующие факторы:

• резкое изменение величины напряжения;
• короткое замыкание;
• обрыв.

Замена предохранителя Тойота Королла Е150 должна сопровождаться предварительным устранением причины его повреждения. Для осуществления замены перегоревшего защитного компонента, следует применять специализированные щипцы из пластика. Они входят в заводскую комплектацию и находятся в монтажном блоке подкапотного пространства.

При производстве работ по замене предохранителя потребуется придерживаться следующих правил безопасности:

• 1) отключить зажигание и всё электрооборудование;
• 2) перегоревший элемент меняется на идентичный по допустимому токовому значению;
• 3) категорически запрещается применять перемычки взамен поврежденных защитных элементов.

Описание для с25

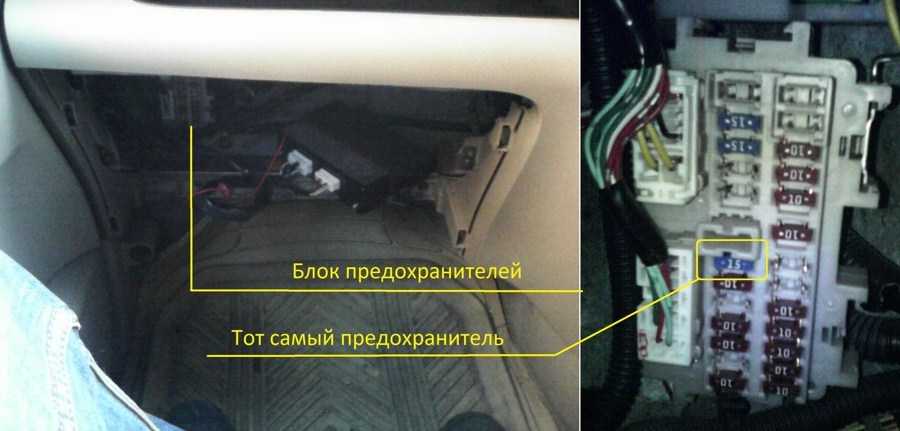

Предохранители в салоне

Вариант 1

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Расшифровка

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

• 15А Вентилятор печки
• 15А Вентилятор печки
• 15А Прикуриватель
• 10А Электро привод зеркал, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климат контролем

p, blockquote 35,0,0,0,0 —>

• 10А Дополнительные устройства
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Поворотники
• 15А Дополнительные электроприборы
• 10А
• 10А Зажигание
• 10А Гидроусилитель
• 10А Приборная панель
• 10А Подушки безопастности
• 10А Стеклоподъмники

Вариант 2

p, blockquote 36,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —>

Схема

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

Обозначение

p, blockquote 40,0,0,1,0 —>

1. Часы, климат-контроль, дистанционного управление замками дверей
2. Подушки безопасности
3. Приборная панель
4. Комбинированный переключатель
5. Отсутствует
6. Обогрев зеркал
7. Отсутствует
8. Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
9. Комбинация приборов
10. Фонари поворотов, освещение салона
11. Фонари стоп-сигналов , сигнал торможения для ESP, ABS
12. Управление блоком 4WD
13. Дополнительные фары
14. Интеллектуальный ключ (отсутствует)
15. Управление кондиционером
16. Мотор печки
17. Отсутствует
18. Прикуриватель
19. Электророзетки
20. Управление зеркалами, питание аудиосистемы (подключаемое питание)

Блок IPDM

p, blockquote 42,0,0,0,0 —>

Он находится под воздуховодом и содержит все основные реле.

p, blockquote 43,0,0,0,0 —>

p, blockquote 44,0,0,0,0 —>

Схема

p, blockquote 45,0,0,0,0 —>

p, blockquote 46,0,0,0,0 —>

Описание

p, blockquote 47,0,0,0,0 —>

• 41 Отсутствует
• 42 Отсутствует
• 43 Правая дальняя фара
• 44 Левая дальняя фара
• 45 Задние габариты, освещение номерного знака
• 46 Передние габариты
• 47 Отсутствует
• 48 Очиститель ветрового стекла
• 49 Левая ближняя фара
• 50 Правая ближняя фара
• 51 Кондиционер
• 52 Отсутствует
• 53 Отсутствует
• 54 Отсутствует
• 55 Обогреватель заднего стекла и зеркал
• 56 Параллельно с 55
• 57 Топливный насос
• 58 Стартёр двигателя
• 59 Управление 4WD
• 60 Фонари заднего хода
• 61 Питание дроссельной заслонки
• 62 Питание блока ЕСМ
• 63 Питание кислородных датчиков
• 64 Питание форсунок
• 65 Противотуманные фары

Блок предохранителей

Фотография

p, blockquote 48,0,0,0,0 —>

p, blockquote 49,0,0,0,0 —>

Схема

p, blockquote 50,0,0,0,0 —>

p, blockquote 51,0,0,0,0 —>

Расшифровка

p, blockquote 52,0,0,0,0 —>

31. Подогрев сидений 32. Турбина(дизель) -отсутствует 33. Реле освещения в дневное время 34. Клаксон (обмотка возбуждения генератора) 35. Питание аудиосистемы (постоянное) 36. РТС (дизель) — отсутствует 37. РТС (дизель) — отсутствует 38. Управление АКПП -отсутствует

p, blockquote 53,0,0,0,0 —> p, blockquote 54,0,0,0,1 —>

I. ESP, ABS H. ESP, ASB G. Омыватель фар F. ESP M, Правый вентилятор L. Замок зажигания K. Вентилятор левый J. Стеклоподъёмники, центральный замок, люк

Для идентификации автомобиля и достоверного подбора блок предохранителей Nissan Serena I C23M Минивэн, следует внимательно выбрать модификацию транспортного средства

Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Раздел 2: В салоне автомобиля

В салоне автомобиля Nissan Serena C26 находятся несколько предохранителей, которые расположены с разных сторон.

1. Начнем с левой стороны салона автомобиля. В нижней части приборной панели находится отсек, защищенный кожухом. Чтобы обнаружить предохранители, необходимо открыть этот кожух, потянув за него. После этого станут видны предохранители, установленные в этой части автомобиля.

2. Повернемся теперь к правой стороне салона. Здесь также имеется кожух, находящийся возле пассажирского сиденья. Чтобы обнаружить предохранители, требуется потянуть за этот кожух и снять его. Затем следует осмотреть открывшуюся часть салона, чтобы найти предохранители.

3. Помимо этих участков, в салоне автомобиля также присутствуют дополнительные предохранители. Они находятся под капотом автомобиля и служат для защиты основных электрических систем. Чтобы найти эти предохранители, следует открыть капот и осмотреть место под ним. Присутствуют указатели, которые помогут определить, какие предохранители относятся к каким системам.

Важно: перед заменой предохранителя рекомендуется обратиться к инструкции по эксплуатации автомобиля или связаться с авторизованным сервисным центром Nissan, чтобы получить подробные указания и рекомендации по безопасной замене предохранителей

C24

Passenger compartment

The photo

Diagram

Assignment

1. 10A Radio, Audio system
2. 15A Stop signals
3. 20A Heated rear window
4. 10A Rear air conditioner
5. 15A Alarm
6. 10A Rear heater
7. 15A Additional power connector
8. 10A Suspension control system
9. 10A Heated mirrors
10. 10A Rear Power Connector
11. 10A Automatic transmission control system
12. 10A Electronic components
13. 10A Interior lighting
14. 15A Heater fan (front)
15. 15A Air conditioner
16. 15A Heater fan (front)
17. 10A Engine management system (No. 2)
18. 10A Airbags
19. Engine management system (No. 1)
20. 10A Starter
21. 15A Cigarette lighter
22. 15A Blinds
23. 15A Mirrors
24. 20A Front wiper
25. 10A Direction indicators
26. 15A Fuel pump
27. 10A Rear wiper
28. 10A Dashboard
29. 10A ABS system

Перевод ошибок самодиагностики приборной панели Nissan Serena

Для расшифровки кодов ошибок нужно перевести код ошибки из десятичной в двоичную систему расчета.

Для этого необходимо осуществить ряд действий:

1. Вычтите наибольшее возможное число из строки 1 таблицы из найденного кода ошибки и отметьте поле в строке 2.
2. Вычтите наибольшее возможное число из остатка и снова отметьте в соответствующем поле.
3. Повторяйте это до тех пор, пока остаток не станет равен 0.
4. Cтрелки, указывающие на определенные поля, и будут кодом неисправности.

К примеру код ошибки на приборной панели — 141 (десятичный), его переводим в двоичный, состоящий из 8 символов: 10001101.

Теперь в таблице помечаем крестиками ячейки с ошибками (во второй линии на схеме), для чего производим такие действия:

• 141 — 128 = 13 (во второй строке помечаем ячейку, расположенную под числом 128);
• 13 — 8 = 5 (ставим крестик под цифрой 8);
• 5 — 4 = 1 (отмечаем ячейку, расположенную под цифрой 4);
• 1 — 1 = 0 (во второй линнии маркируем ячейку, расположенную под цифрой 1).

Таким образом, по данному коду это — первая, пятая, шестая и восьмая ячейка.

Как заменить предохранители в Nissan Serena C27 e-Power

Здравствуйте, уважаемые автолюбители! Сегодня я хочу рассказать вам, как заменить предохранители в Nissan Serena C27 e-Power. Предохранители играют важную роль в электрической системе автомобиля, они защищают электронные компоненты от перегрузок и короткого замыкания. Если вы заметили, что какая-то функция автомобиля перестала работать, возможно, дело в перегоревшем предохранителе. Не откладывайте замену на потом, ведь это может привести к серьезным проблемам.

Шаг 1: Подготовка и необходимые инструменты

Прежде чем приступить к замене предохранителей, убедитесь, что ваш автомобиль находится в безопасном месте и зажигание выключено. Также, вам понадобятся следующие инструменты:

• Отвертка с плоским и крестообразным лезвием
• Пинцет или специальная щипцовая паста для предохранителей
• Запасные предохранители в нужных значениях

Шаг 2: Нахождение блока предохранителей

В автомобиле Nissan Serena C27 e-Power блок предохранителей находится под капотом, в моторном отсеке

Чтобы найти его, откройте капот и обратите внимание на крышку с надписью «FUSE». Открыв крышку, вы увидите ряд предохранителей упорядоченных по значению и функции

Шаг 3: Проверка предохранителей

Перед тем как заменить предохранители, необходимо проверить их на работоспособность. Для этого визуально осмотрите каждый предохранитель на наличие плавкой вставки — металлической перемычки. Если вставка перегорела или выглядит поврежденной, предохранитель нужно заменить. Также, можно воспользоваться тестером предохранителей для более точной проверки.

Шаг 4: Замена предохранителей

Когда вы определили неисправный предохранитель, можно приступить к его замене. Возьмите отвертку с нужным лезвием или пинцет, аккуратно выньте перегоревший предохранитель из гнезда и установите новый предохранитель того же значения. Убедитесь, что предохранитель надежно установлен в гнездо.

После замены проверьте функциональность тех систем, которые ранее прекратили работу. Если проблема не решена, возможно, есть более серьезная неисправность и вам следует обратиться к специалисту.

Надеюсь, что эта статья была полезной и помогла вам разобраться с заменой предохранителей в Nissan Serena C27 e-Power. Помните, что безопасность всегда на первом месте, поэтому при возникновении сомнений лучше поручить замену предохранителей профессионалам.

Роль и значимость реле в работе автомобиля

Реле – это устройство, которое выполняет функцию электромеханического переключателя в электрической схеме автомобиля. Реле преобразует электрический сигнал в механическое действие, что позволяет управлять различными системами и устройствами в автомобиле.

Значимость реле в работе автомобиля трудно переоценить. Они играют ключевую роль в обеспечении правильной работы различных компонентов и систем автомобиля. Вот некоторые из самых важных реле:

1. Реле стартера: основная функция этого реле – активировать стартер и запустить двигатель автомобиля. Когда вы включаете ключ зажигания, реле стартера активируется и передаёт электрический ток, позволяющий стартеру вращаться. Это позволяет двигателю завестись.
2. Реле фар: это реле управляет светом фар. Когда вы выключаете свет, реле фар отключает электрический ток, поступающий на фары, и свет фары гаснет. Когда вы включаете свет, реле фар активируется, и свет фар включается. Это позволяет водителю контролировать освещение дороги.
3. Реле поворотных сигналов: реле поворотных сигналов управляет световыми сигналами поворота на автомобиле. Когда вы включаете указатель поворота, реле активируется, и световые сигналы начинают мигать. Это позволяет другим водителям и пешеходам видеть, в какую сторону вы собираетесь повернуть.
4. Реле охлаждения: реле охлаждения контролирует работу вентилятора охлаждения двигателя. Когда температура двигателя становится высокой, реле охлаждения активируется и включает вентилятор, чтобы охладить двигатель. Это позволяет предотвратить перегрев двигателя и сохранить его работоспособность.
5. Реле окон: реле окон управляет подъемом и опусканием окон автомобиля. Когда вы нажимаете кнопку на панели управления окном, реле окон активируется и передает электрический ток, позволяющий окну двигаться в нужном направлении. Это позволяет открыть и закрыть окна автомобиля.

Это только некоторые примеры реле, которые выполняют важные функции в работе автомобиля. Без реле многие системы и устройства автомобиля не могли бы функционировать должным образом, что сделало бы вождение автомобиля небезопасным или невозможным.

Важно следить за состоянием реле и при необходимости заменять их своевременно, чтобы обеспечить надежную и безопасную работу автомобиля

Описание для с25

Предохранители в салоне

Вариант 1

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

Расшифровка

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

• 15А Вентилятор печки
• 15А Вентилятор печки
• 15А Прикуриватель
• 10А Электро привод зеркал, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климат контролем

p, blockquote 35,0,0,0,0 —>

• 10А Дополнительные устройства
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Поворотники
• 15А Дополнительные электроприборы
• 10А
• 10А Зажигание
• 10А Гидроусилитель
• 10А Приборная панель
• 10А Подушки безопастности
• 10А Стеклоподъмники

Вариант 2

p, blockquote 36,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —>

Схема

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

Обозначение

p, blockquote 40,0,0,1,0 —>

1. Часы, климат-контроль, дистанционного управление замками дверей
2. Подушки безопасности
3. Приборная панель
4. Комбинированный переключатель
5. Отсутствует
6. Обогрев зеркал
7. Отсутствует
8. Датчик дождя, ремни безопасности, стекло подъёмники, разъём диагностики, блок временных промежутков
9. Комбинация приборов
10. Фонари поворотов, освещение салона
11. Фонари стоп-сигналов , сигнал торможения для ESP, ABS
12. Управление блоком 4WD
13. Дополнительные фары
14. Интеллектуальный ключ (отсутствует)
15. Управление кондиционером
16. Мотор печки
17. Отсутствует
18. Прикуриватель
19. Электророзетки
20. Управление зеркалами, питание аудиосистемы (подключаемое питание)

Блок IPDM

p, blockquote 42,0,0,0,0 —>

Он находится под воздуховодом и содержит все основные реле.

p, blockquote 43,0,0,0,0 —>

p, blockquote 44,0,0,0,0 —>

Схема

p, blockquote 45,0,0,0,0 —>

p, blockquote 46,0,0,0,0 —>

Описание

p, blockquote 47,0,0,0,0 —>

• 41 Отсутствует
• 42 Отсутствует
• 43 Правая дальняя фара
• 44 Левая дальняя фара
• 45 Задние габариты, освещение номерного знака
• 46 Передние габариты
• 47 Отсутствует
• 48 Очиститель ветрового стекла
• 49 Левая ближняя фара
• 50 Правая ближняя фара
• 51 Кондиционер
• 52 Отсутствует
• 53 Отсутствует
• 54 Отсутствует
• 55 Обогреватель заднего стекла и зеркал
• 56 Параллельно с 55
• 57 Топливный насос
• 58 Стартёр двигателя
• 59 Управление 4WD
• 60 Фонари заднего хода
• 61 Питание дроссельной заслонки
• 62 Питание блока ЕСМ
• 63 Питание кислородных датчиков
• 64 Питание форсунок
• 65 Противотуманные фары

Блок предохранителей

Фотография

p, blockquote 48,0,0,0,0 —>

p, blockquote 49,0,0,0,0 —>

Схема

p, blockquote 50,0,0,0,0 —>

p, blockquote 51,0,0,0,0 —>

Расшифровка

p, blockquote 52,0,0,0,0 —>

31. Подогрев сидений 32. Турбина(дизель) -отсутствует 33. Реле освещения в дневное время 34. Клаксон (обмотка возбуждения генератора) 35. Питание аудиосистемы (постоянное) 36. РТС (дизель) — отсутствует 37. РТС (дизель) — отсутствует 38. Управление АКПП -отсутствует

p, blockquote 53,0,0,0,0 —> p, blockquote 54,0,0,0,1 —>

I. ESP, ABS H. ESP, ASB G. Омыватель фар F. ESP M, Правый вентилятор L. Замок зажигания K. Вентилятор левый J. Стеклоподъёмники, центральный замок, люк

Источник

Где располагаются основные предохранители автомобиля

Основные предохранители автомобиля, как правило, находятся в основной панели предохранителей. Эта панель обычно расположена под приборной панелью водительского места или под капотом.

На панели предохранителей обычно указана схема расположения предохранителей и их назначение. Перед тем как менять предохранители, рекомендуется обратиться к руководству по эксплуатации автомобиля, чтобы узнать точную информацию о том, какой предохранитель отвечает за какую функцию.

Чтобы заменить предохранитель, необходимо вытянуть его из панели предохранителей при помощи пальцев или пинцета. Заменить его новым предохранителем того же номинала и вставить обратно в панель предохранителей.

Важно помнить, что снятый предохранитель всегда нужно заменять на новый того же номинала. Использование предохранителя с более высоким номиналом может привести к перегрузке цепи и возникновению кратковременных замыканий, что может привести к повреждению электрооборудования автомобиля

Перед тем как заменить предохранитель, рекомендуется отключить соответствующую систему, чтобы избежать короткого замыкания и возможного повреждения проводки автомобиля.

Важно: при замене предохранителей следует соблюдать меры предосторожности и строго соблюдать рекомендации производителя автомобиля

Расход топлива

Поколение 1 (1978-1988 г.)

Бензиновые моторы

• 1,2, 70 л. с., механика/автомат, задний
• 1,4, 80 л. с., механика/автомат, задний
• 2,0, 90 л. с., механика/автомат, задний

Дизели

2,0, 60 л. с., механика/автомат, задний.

Поколение 2 (1985-1994 г.)

Бензиновые моторы:

• 1,6, 100 л. с., механика/автомат, задний
• 2,0, 90 л. с., автомат/механика, полный
• 2,0, 130 л. с., автомат, задний/полный
• 2,4, 105 л. с., механика/автомат, задний/полный.

Дизели

• 2,0, 76 л. с., механика, задний
• 2,0, 91 л. с., механика/автомат, задний/полный
• 2,0, 67 л. с., механика/автомат, задний/полный

Поколение 3 (1994-1999 г.)

Дизели:

• 2,0, 67 л. с., механика, полный/задний, расход – 8,5/7.1 л на 100 км
• 2,3, 75 л. с., механика, задний/полный, расход – 12,7/7,9 л на 100 км

Поколение 4 (с 1999 г.)

Бензиновые моторы:

• 1,8, 95 л. с., механика/автомат, полный/задний
• 1,8, 102 л. с., механика/автомат, полный

Дизели:

• 2,0, 86 л. с., автомат/механика, полный/задний
• 2,2, 79 л. с., автомат/механика, полный/задний.

Описание для C25

Предохранители в салоне

Опция 1

Расшифровка

Левый ряд:

• 15А печной вентилятор
• 15А печной вентилятор
• Прикуриватель 15А
• 10A Управление зеркалом с электроприводом, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климатом

Правый ряд:

• 10А Дополнительные устройства
• 10А Внутреннее освещение
• 10A Стоп-сигналы
• Указатели поворота 10А
• 15А Дополнительные электроприборы
• 10А
• Зажигание 10А
• 10A Усилитель руля
• Панель приборов 10А
• Подушка безопасности 10A
• Стеклоподъемник 10А

Вариант 2

Обозначение

1. Часы, кондиционер, дистанционное управление дверными замками
2. Воздушная подушка
3. Панель управления
4. Комбинированный переключатель
5. Отсутствует
6. Зеркала с подогревом
7. Отсутствует
8. Датчик дождя, ремни безопасности, стеклоподъемники, диагностический разъем, временная блокировка
9. Приборы
10. Угловые светильники, внутреннее освещение
11. Стоп-сигналы, стоп-сигнал для ESP, ABS
12. Управление приводом 4WD
13. Дополнительные фары
14. Умный ключ (отсутствует)
15. Управление кондиционером
16. Печной мотор
17. Отсутствует
18. Легче
19. Электрические розетки
20. Управление зеркалами, питание аудиосистемы (вставной блок питания)

Блок IPDM

Он расположен под кабелепроводом и содержит все главные реле.

Схема

Описание

• 41 Нет
• 42 Нет
• 43 Фара правая верхняя
• 44 Левый дальний свет
• 45 Задние габариты, освещение номерного знака
• 46 Передние размеры
• 47 Нет
• 48 Стеклоочиститель
• 49 Левый ближний свет
• 50 Правый ближний свет
• 51 Кондиционер
• 52 Нет
• 53 Нет
• 54 пропавших без вести
• 55 Обогрев заднего стекла и зеркал заднего вида
• 56 параллельно 55
• 57 Топливный насос
• 58 Запуск двигателя
• 59 Управление 4WD
• 60 фонарей заднего хода
• 61 Электропитание дроссельной заслонки
• 62 Электропитание ECM
• 63 Питание кислородных датчиков
• 64 Силовые форсунки
• 65 Противотуманные фары

Блок предохранителей

Расшифровка

31. Подогрев сидений
32. Турбина (дизель) — отсутствует
33. Реле дневных ходовых огней
34. Клаксон (обмотка возбуждения генератора)
35. Мощность звуковой системы (постоянная)
36. РТС (дизель) отсутствует
37. РТС (дизель) отсутствует
38. Управление АКПП — отсутствует

I. ESP, ABS
H. ESP, ASB
G. Омыватели фар
F. ESP
М, правый вентилятор
L. Замок зажигания
К. Фань, слева
J. Электрические стеклоподъемники, центральный замок, люк на крыше

Схема электропитания и компоненты реле

Схема электропитания и компоненты реле играют важную роль в работе Nissan Serena 23. Они обеспечивают энергоснабжение и контроль функций различных систем автомобиля. Рассмотрим основные компоненты схемы электропитания и их функции.

Аккумулятор

Аккумулятор является источником энергии для всех электрических компонентов автомобиля. Он заряжается от генератора и поддерживает работу аксессуаров и основных систем автомобиля.

Генератор

Генератор преобразует механическую энергию двигателя в электрическую энергию. Он заряжает аккумулятор и обеспечивает энергию для работы электрических систем автомобиля.

Предохранительная коробка

Предохранительная коробка содержит предохранители, которые защищают электрические цепи автомобиля от перегрузок и коротких замыканий. Каждая система автомобиля имеет свой предохранитель, который прерывает цепь при перегрузке.

Реле

Реле – это электромеханическое устройство, которое управляет электрическими цепями автомобиля. Оно служит для открытия и закрытия электрических контактов при получении сигнала от других компонентов системы. Реле используются в различных системах автомобиля, включая систему зажигания, систему освещения и систему охлаждения.

Модуль управления

Модуль управления – это микроконтроллер, который контролирует работу различных систем автомобиля. Он получает информацию от различных датчиков и исполняет команды, чтобы контролировать работу электрических компонентов. Модуль управления также может отображать информацию на приборной панели и управлять другими функциями автомобиля.

Кабеля и провода

Кабели и провода являются физическими соединениями между компонентами электропитания. Они обеспечивают передачу электрического тока и сигналов между различными устройствами.

Датчики

Датчики используются для измерения различных параметров автомобиля. Они могут измерять температуру, давление, скорость и другие параметры, и передавать эту информацию модулю управления или другим системам автомобиля.

Вся эта система электропитания и компоненты реле работают вместе, чтобы обеспечить надежную и эффективную работу всех систем автомобиля Nissan Serena 23.

Полное описание Реле и предохранителей Шевроле Ланос

схема предохранителей шевроле ланос В данном разделе мы опишем основные особенности реле автомобиля, их расположение, а также процесс замены неработающего аппарата. Для того чтобы проводить манипуляции с реле под приборной панелью, откройте монетную коробку, открутив инструментом два гвоздя. После этого убираем в сторону облицовку нижней части от панели, несмотря на давление нескольких фиксаторов. Схема предохранителей шевроле ланос, надавив на фиксатор, вынимаем приводную рукоятку капотного замка и удаляем облицовку с нижней стороны.

Реле, находящееся на кронштейне, лучше извлечь рукой. Приходится глушить отключением массы, но после включения массы, даже без ключа зажигания, лампочки на приборной доске светятся.

Остальное электрооборудование всё кроме магнитолы работает. Сигнализация есть, без дистанционного пуска, стала срабатывать через. Говорят залипло реле зажигания, но такого в описании электро приборов я не нашёл. Если можете помогите советом? Но не на форумах, напишите на почту. С уважением Олег Сарнацкий. Не работают 1, 2, 3 скорости вентилятора отопителя в Дэу Ланос, 4 скорость работает.

Знаю что питаются через разные реле и имеют разные предохранители. Предохранитель F20 в салоне исправен. За выключение ламп задних ПТФ отвечает предохранитель F2.

Он также защищает цепь питания корректора фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания схема предохранителей шевроле ланос напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за схема предохранителей шевроле ланос питания на световую сигнализацию на водительской двери.

Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания. F20 — схема предохранителей шевроле ланос питания электрического мотора отопителя для скоростей. За панелью управления корректором фар автомобилей Ланос, Сенс и Шанс расположены четыре реле, отвечающие за работу задних противотуманок, указателей поворотов и аварийной сигнализации, вентилятора печки и стеклоочистителей.

Под номером «1» на фото выше находится реле, которое отвечает за работу электромотора отопителя, включаемого на 4 скорости. Если печка перестала работать на 4 положении, значит надо проверить исправность реле. Под номером «2» находится устройство, отвечающее за работу реле поворотов на автомобиле, и аварийной сигнализации.

Под номером «3» находится реле, отвечающее за работу стеклоочистителя лобового стекла, работающего в прерывистом режиме. Под номером «4» находится реле задних противотуманных фар на Ланосе, Сенсе и Шансе. Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля.

Располагаются схема предохранителей шевроле ланос слева при открытии капота возле моторного щита. Один элемент отвечает за подачу сигнала о запуске двигателя, а второе предназначено для контроля работы генератора.

Через реле поступает питание на интегральную плату генератора.

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок. При поисках неисправности просмотрите указанные схема предохранителей шевроле ланос табл.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. Так выглядит перегоревший предохранитель показанная стрелкой перемычка внутри пластмассового держателя перегорела и разомкнулась Для замены перегоревшего предохранителя используйте запасной предохранитель того же номинала и цвета. Запасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока схема предохранителей шевроле ланос и предохранителей, схема предохранителей шевроле ланос в моторном отсеке.

Для доступа к монтажному блоку, расположенному в моторном отсеке, извлеките пароотводящий шланг системы охлаждения из держателя на крышке монтажного блока и отведите его в сторону…. На крышку нанесена схема расположения и назначение предохранителей, плавких вставок и реле в монтажном блоке.

Таблица: расшифровка неисправностей самодиагностики Nissan Serena

Цифра	Неисправность	Решение проблемы
1.	Короткое замыкание на массу в контроллере уровня топлива	Проверить электроцепь датчика уровня топлива
2.	Обрыв цепи датчика уровня топлива
3.	Обрыв цепи от контроллера скорости к ЭБУ	Необходима диагностика электрической цепи датчика скорости
4.	Панель приборов — ошибка в памяти EEPROM	Заменить приборную панель
5.	Частота импульсов тахометра вне области корректных значений	Проверить цепь датчика и сам контроллер положения коленвала
6.	Некорректные показания датчика скорости	Необходима диагностика датчика скорости
7.	Напряжение выше 16 В	Проверить аккумулятор, генератор и блок питания
8.	Напряжение ниже 9 В

C23

Passenger compartment

The photo

Diagram

Designation

1. 10A – Left tail light
2. 10A – Right tailgate
3. 10A – Fan motor
4. 10A – Stove fan / 20A – Ignition
5. 10A – ABS
6. 10A – ECU ICE
7. 7,5A – Starter
8. 7,5A – Light in the salon
9. 15A – Stop signals
10. 10A – Signal
11. 15A – Radio tape recorder
12. 15A – Fog lights
13. 15A – Alarm
14. 10A – Dimensions
15. 10A – Turn signal signals
16. 15A – Monitoring seat belts
17. 15A – Heated rear window
18. 7,5A – Dashboard
19. 10A – ABS
20. 10A – Electronic components of the motor
21. 15A – Fuel pump
22. 10A – Airbags
23. 10A – Air conditioner
24. 15A – Front heater fan
25. 15A – Front heater fan
26. 15A – Radio tape recorder
27. 15A – Cigarette lighter
28. 10A – Front wipers
29. 20A – Rear wiper, electric mirrors
30. 10A – Transmission, gearbox

Engine compartment

There will be additional boxes with relays and fuses under the hood on the right fender near the battery.

Option 1

Option 2 (left-hand drive models)

There are 2 15A fuses to protect the headlights. See the second decryption option here .

Описание для с23

Блок в салоне

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Описание

p, blockquote 10,0,0,0,0 —>

1. 10А — Левый задний габарит
2. 10А — Правый задний габарит
3. 10А — Мотор вентилятора
4. 10А — Вентилятор печки / 20А — Зажигание
5. 10А — АБС
6. 10А — ЭБУ ДВС
7. 7,5А — Стартер
8. 7,5А — Свет в салоне
9. 15А — Стоп сигналы
10. 10А — Сигнал
11. 15А — Магнитола
12. 15А — Противотуманные фары
13. 15А — Аварийная сигнализация
14. 10А — Габариты
15. 10А — Сигналы поворотников
16. 15А — Контроль ремней безопстности
17. 15А — Обогрев заднего стекла
18. 7,5А — Приборная панель
19. 10А — АБС
20. 10А — Электронные компоненты мотора
21. 15А — Топливный насос
22. 10А — Подушки безопастности
23. 10А — Кондиционер
24. 15А — Передний вентилятор отопителя
25. 15А — Передний вентилятор отопителя
26. 15А — Магнитола
27. 15А — Прикуриватель
28. 10А — Передние дворники
29. 20А — Задний дворник, электро зеркала
30. 10А — Трансмиссия, коробка передач

Блоки под капотом

Под капотом на правом крыле возле аккумулятора буду находится дополнительные блоки с реле и предохранителями.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,1,0,0 —>

p, blockquote 14,0,0,0,0 —>

Вариант 2 (леворульные модели)

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Тут находятся 2 предохранителя на 15А защиты передних фар. Второй вариант расшифровки смотрите тут.

p, blockquote 18,0,0,0,0 —>

Газоанализаторы

Анализируют выхлопные газы и по их состоянию помогают автомеханикам:

• Определить и отрегулировать уровень токсичности выхлопных газов;
• Оценить состояние двигателя и системы зажигания;
• Отрегулировать подачу топлива.

Эти приборы используют не только для диагностики инжекторных двигателей. Они легко справляются и с карбюраторными.

Все приборы могут быть как универсальными, так и специализированными. При приобретении нужно ориентироваться на свои потребности. Если приобретать только для себя, то достаточно сканера, ориентированного на именно Ваш автомобиль или универсального, но разработанного на диагностику наиболее распространенных авто.

Для СТО не стоит экономить на измерительных приборах и придется приобретать весь комплект, чтобы закрыть потребность диагностики всего ряда автомобилей.

Описание функций каждого предохранителя в Nissan Serena с26

В автомобиле Nissan Serena с26 находится несколько предохранителей, каждый из которых выполняет определенную функцию. Вот описание каждого предохранителя:

1. Предохранитель блока управления двигателем (ECU)

Данный предохранитель отвечает за защиту электронного блока управления двигателем автомобиля. В случае перегрузки или короткого замыкания, предохранитель срабатывает и предотвращает повреждение ECU.

2. Предохранитель панели приборов

Этот предохранитель отвечает за защиту приборной панели автомобиля, включая освещение, указатели и дисплеи. Если предохранитель перегружен или происходит короткое замыкание в системе приборов, он сработает, предотвратив повреждение панели приборов.

3. Предохранитель системы климат-контроля

Данный предохранитель защищает систему климат-контроля автомобиля, включая кондиционер и обогреватель. В случае перегрузки или короткого замыкания в этой системе предохранитель сработает, обеспечивая защиту от повреждения.

4. Предохранители системы освещения

В Nissan Serena с26 есть несколько предохранителей, отвечающих за различные системы освещения автомобиля, включая фары, габариты, стоп-сигналы и поворотники. Каждый предохранитель защищает соответствующую систему от перегрузки и короткого замыкания.

5. Предохранители электропакета

Данные предохранители ответственны за защиту электропакета автомобиля, включающего стеклоподъемники, зеркала, центральный замок и другие функции, связанные с электрической системой автомобиля. Они предотвращают перегрузку и короткое замыкание в этих системах.

Запасные предохранители для автомобиля Nissan Serena с26 находятся в отдельном ящике, расположенном в салоне автомобиля или в моторном отсеке. В случае срабатывания одного из предохранителей, рекомендуется заменить его на новый предохранитель с такой же амперажной характеристикой.
