Расположение блоков

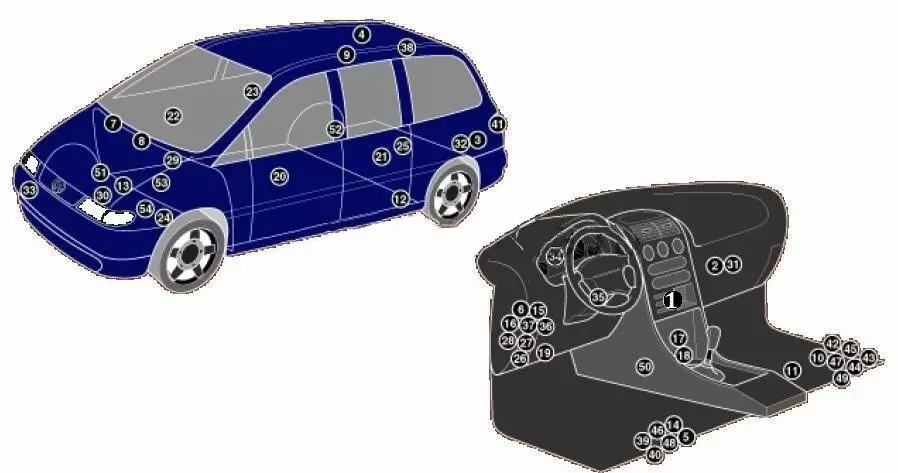

Общее расположение блоков представлено на данной схеме.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Описание
p, blockquote 6,0,0,0,0 —>
| 1 | Блок управления кондиционером (автоматическое управление температурой) – за приборной панелью |
| 2 | Блок управления электродвигателем вентилятора кондиционера, перед. (с автоматическим управлением температурой) |
| 3 | Блок управления электродвигателем вентилятора кондиционера, зад. (с автоматическим управлением температурой) |
| 4 | Блок управления противоугонной системой — в многофункциональном блоке управления |
| 5 | Звуковой сигнал противоугонной системы — резонатор системы впуска |
| 6 | Реле дополнительной аккумуляторной батареи — под передним правым сиденьем |
| 7 | Блок управления дополнительным отопителем — потолочная панель |
| 8 | Аккумуляторная батарея 1 |
| 9 | Аккумуляторная батарея 2 — под передним правым сиденьем (если есть) |
| 10 | Блок управления системой поддержания скорости (круиз — контроль) |
| 11 | Электродвигатель (привод) системы поддержания скорости (круиз — контроль) |
| 12 | Диагностический разъем (DLC) |
| 13 | Блок управления левым передним стеклоподъемником — дверь |
| 14 | Блок управления левым задним стеклоподъемником — дверь |
| 15 | Блок управления правым передним стеклоподъемником — дверь |
| 16 | Блок управления правым задним стеклоподъемником — дверь |
| 17 | Блок управления электродвигателем вентилятора системы охлаждения |
| 18 | Блок предохранителей /реле, приборная панель 1 — в многофункциональном блоке управления |
| 19 | Блок предохранителей/ реле приборная панель 2 |
| 20 | Блок предохранителей /реле приборная панель 3 |
| 21 | Резистор электродвигателя вентилятора отопителя, перед. (ручное управление температурой) |
| 22 | Резистор электродвигателя вентилятора отопителя, зад. (ручное управление температурой) |
| 23 | Звуковые сигналы — за бампером |
| 24 | Блок управления иммобилайзером — за комбинацией приборов |
| 25 | Кольцевая антенна иммобилайзера — возле замка зажигания |
| 26 | Реле указателей поворота — в многофункциональном блоке управления |
| 27 | Инерционный выключатель отсечки подачи топлива — под левым передним сиденьем |
| 28 | Много функционалыный блок управления — в блоке предохранителей реле приборной панели 1 — функции: Очиститель заднего стекла, очистители лобового стекла, указатели поворота, аварийная сигнализация, электропривод стеклоподъемников, функция задержки выключения освещения салона, обогреватель лобового стекла, обогреватель заднего стекла, централыный замок /дистанционное управление центральным замком, противоугонная система, система контроля исправности ламп, ближний/ далыний свет фар |
| 29 | Блок управления системы парковки — правая часть багажного отделения |
| 30 | Реле противотуманного фонаря (позиция 1) — левая часть багажного отделения |
| 31 | Реле противотуманного фонаря (позиция 2) — правая часть багажного отделения |
| 32 | Дополнительный предохранитель 76 (15А), разъем электрооборудования прицепа — под передним правым сиденьем |
| 33 | Дополнительный предохранитель 77 (25А/30А), система зарядки, разъем электрооборудования прицепа дополнительный обогреватель — под передним правым сиденьем |
| 34 | Дополнительный предохранитель 78 (15А), запасной — под передним правым сиденьем |
| 35 | Блок управления подогревателем сиденья водителя — под передним левым сиденьем |
| 36 | Блок управления подогревателем сиденья пассажира — под передним правым сиденьем |
| 37 | Боковой датчик удара, со стороны водителя — под передним левым сиденьем |
| 38 | Боковой датчик удара со стороны пассажира — под передним правым сиденьем |
| 39 | Электронный блок управления SRS |
| 40 | Блок управления электро оборудованием прицепа — левая часть багажного отделения |
| 41 | Электронный блок управления КПП |
| 42 | Датчик скорости автомобиля — КПП |
Как пользоваться схемами
Формат электрической схемы
- Код электрической цепи.
- Спецификация изоляции провода (температура).
- Диаметр провода (мм²).
- Название элемента.
- Код электрического разъема.
- Код цвета провода.
- Код жгута электропроводки.
Код электрической цепи (1 – см. рисунок выше)
Состоит из 5 или 6 положений:
1-е положение: обозначение электрического напряжения;
2-е положение: обозначение системы;
3-е положение: обозначение подсистемы;
4-е и 5-е положения: значение;
6-е положение: суффикс используется, когда части электрической цепи разделены разъемом.
Обозначение электрического напряжения имеет следующие значения:
G – Масса.
S – Стандартное напряжение.
Н – Выше стандартного напряжения.
С – Изменяемый или переключаемый потенциал.
V – Переменный сигнал.
L – Ниже стандартного напряжения.
Руководство Форд Галакси 2
Больше информации про ремонт и обслуживание Ford Galaxy 2 можете узнать изучив данное руководство: «скачать«.
p, blockquote 33,0,0,0,0 —> p, blockquote 34,0,0,0,1 —>
А если хотите что — нибудь добавить, пишите в комментарии.
