Предохранители в автомобилях Фольксваген Поло: где расположены и как меняются

Особенности детали

Блок предохранителей Фольксваген Поло отвечает за распределение электропитания по локальным потребителям машины: электронным системам и электрическим приборам. При скачках напряжения в бортовой сети, перегрузках, коротком замыкании, предохранитель сгорает, блокируя тем самым работу данного участка цепи. Это сохраняет работоспособность дорогостоящего оборудования, позволяет избежать затрат на ремонт.

Перечислим наиболее популярные в эксплуатации автомобиля приборы и устройства, работу которых защищают предохранители VW Polo:

• электромотор системы вентиляции двигателя;
• генератор;
• блок усилителя руля;
• предохранитель прикуривателя Volkswagen Polo;
• насос омывателя лобового стекла;
• селектор АКПП;
• блок управления систем кондиционирования и вентиляции.

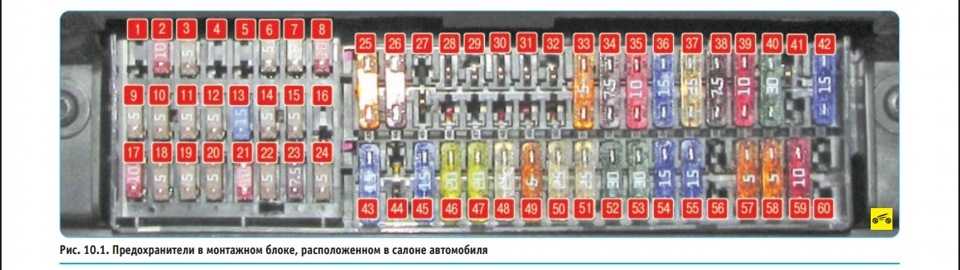

Схема предохранителей Polo Sedan в монтажном блоке

Пояснения к схеме

Пояснения к схеме

Где в Фольксваген Поло находятся предохранители

Блоки защиты электросхем Фольксваген Поло расположены в разных местах машины: два из них: A и C – стоят в подкапотном пространстве рядом с аккумуляторной батареей. Один, блок B, находится под рулевой колонкой в салоне машины.

Хочется предупредить неопытных автолюбителей: проверять работоспособность предохранителей схем Volkswagen Polo следует на неработающем автомобиле. Особенно это касается блока A, в котором происходит коммутация электроцепей с током большой величины: от 40 до 175 А. Здесь стоят семь предохранителей, защищающие реле топливного насоса, приборы освещения, а также оберегающие генератор, блоки зажигания, вентиляции, систему торможения ABS. В блоке C, расположенном тоже у аккумулятора, стоит шесть предохранителей. Некоторые из них дополняют работу деталей блока A.

• блок ABS;
• вентилятор системы охлаждения;
• блок управления системой охлаждения;
• блок управления электропакетом.

На небольшом участке разместились 60 предохранителей. Ознакомиться с их назначением можно в книжке на машину. В случае её утери следует обратиться за информацией на сайты в интернете.

Схема блока предохранителей для Поло Седан Рестайлинг

Как поменять деталь

Причинами выхода из строя предохранителей могут стать разные факторы: скачки напряжения, короткое замыкание, неисправность в блоке или системе. Заменить сгоревшую деталь сможет даже неискушённый в электрике автолюбитель.

• Попасть в блок A просто: для этого следует надавить на фиксатор крышки и снять её. Блок B оснащён пластиковыми защёлками. Освободив крепёжные элементы, можно получить доступ к плате с предохранителями.
• Также легко снимается защитная крышка с блока B. Нужно потянуть снизу за её край – потайное место откроется. Для удобства замены здесь находится и небольшой пластмассовый пинцет, с помощью которого сменить дефектную деталь не составит труда.

Цепи в моторном отсеке Поло Седан

Стоимость одной детали невелика. Она зависит от рабочих характеристик изделия.

• К примеру, предохранитель на 5 А будет стоить от 30 руб., десятиамперный предохранитель встанет автолюбителю 40 руб., тридцатиамперный – около 50 руб.
• Автомагазины также предлагают комплекты таких изделий. В них входят различные по току предохранители. Наиболее «популярные», которые чаще других выходят из строя, дублируются. Стоимость комплектов: 140-165 руб., цена зависит от производителя товара.
• Также имеются в продаже предохранительные блоки A, B, C. Их приобретение целесообразно в случае повреждения машины в ДТП или возгорании электропроводки. Цена блока варьируется от 1400 до 1600 руб.
• Замена одного предохранителя в автосервисе обойдётся владельцу Polo в 50 руб. Работа по смене предохранительного блока потянет на 1000 руб.

В этом видео наглядно показано, где именно в Поло Седан расположен монтажный блок предохранителей:

У вас Volkswagen Polo Comfortline 2017? Тогда стоит посмотреть следующее видео о расположении блока и схемах предохранителей в авто:

https://youtube.com/watch?v=9rqHTHC3Y08

Умение провести замену предохранителя в пути поможет автолюбителю устранить поломку самостоятельно, вовремя добраться до дома. Знания сэкономят деньги и время, потраченные на посещение СТО. В бардачке автомобиля у него должен находиться набор таких деталей для проведения ремонта.

Особенности функционирования блока реле Фольксваген Амарок

Блок реле Фольксваген Амарок – это устройство, которое играет важную роль в работе электрической системы автомобиля. Оно отвечает за переключение и контроль электрических цепей и может включать в себя несколько реле разных типов.

Вот основные особенности функционирования блока реле Фольксваген Амарок:

1. Реле включения стартера: Это реле отвечает за подачу электричества на стартер при попытке запуска двигателя. Оно активируется, когда водитель поворачивает ключ зажигания в положение «Старт» и замком зажигания передаются сигналы для запуска двигателя.
2. Реле генератора: Это реле контролирует работу генератора и управляет его зарядным током. Оно отвечает за переключение между режимами зарядки аккумулятора и разряда, а также за предотвращение перезаряда аккумулятора.
3. Реле освещения: Это реле управляет работой осветительных приборов автомобиля, таких как фары, габариты, поворотники и задние фонари. Оно обеспечивает переключение между различными режимами освещения и контролирует их работу.
4. Реле стеклоочистителей и омывателя: Это реле отвечает за включение и управление работой стеклоочистителей и омывателя лобового стекла автомобиля. Оно обеспечивает переключение между различными режимами работы стеклоочистителей и управляет подачей воды из омывательного бачка.

Для лучшего понимания работы блока реле Фольксваген Амарок можно представить его в виде таблицы:

Реле	Функция
Реле включения стартера	Запуск двигателя
Реле генератора	Контроль работы генератора
Реле освещения	Управление осветительными приборами
Реле стеклоочистителей и омывателя	Управление стеклоочистителями и омывателем

Таким образом, блок реле Фольксваген Амарок играет важную роль в электрической системе автомобиля, обеспечивая правильную работу различных электрических цепей.

Двигатели (Engines)

Определение передува турбины по логам, двигатели TDI и др. (rus.)

Фотоотчет Самая насущная проблема в турбированных двигателях это возникновение передува. Особенно это актуально для дизельных двигателей т.к. образование сажи в выпускных газах приводит к быстрому накапливанию ее внутри турбины и подклиниванию геометрии. Сначала попробуем разобраться как происходит регулировка давления надува, а затем рассмотрим как выглядит передув в логах.

Потеря мощности при разгоне, недодув турбины, описание проблем, снятие логов и диагностика (rus.)

При возникновении проблем связанных с потерей мощности при разгоне, как постоянной так и переменной потери тяги при движении. Потеря тяги в режиме «полный газ» или переходе мотора в аварийный режим (едет, но не тянет или слабо тянет) прочитайте внимательно весь этот текст полностью, и 9 из 10 что это вам поможет установить точную причину проблемы.

Двигатели 2.0л TDI для T5 2010 (rus.)

Двигатели 2,0 л TDI для T5 2010 (rus.)

4-cylinder diesel engine AXB AXC BRR BRS (eng.)

Workshop Manual. VW Transporter 2004 ➤ Руководство по ремонту дизельных двигателей с буквенным обозначением:AXB, AXC, BRR, BRS . Редакция 04.2013 Эти двигатели устанавливались на автомобили: Volkswagen Transporter T5 / Фольксваген Транспортер Т5 (код модели: 7HA, 7HB, 7HH, 7HJ, 7JD, 7JE, 7JL, 7JZ) Volkswagen California T5 / Фольксваген Калифорния Т5 (код модели: 7HC) Volkswagen Multivan T5 / Фольксваген Мультивен Т5 (код модели: 7HF, 7HM, 7HN) Содержание (группы ремонта): 00 — Technical data, 10 — Removing and installing engine, 13 — Crankshaft group, 15 — Cylinder head, valve gear, 17 — Lubrication, 19 — Cooling, 20 — Fuel supply system, 21 — Turbocharging/supercharging, 23 — Mixture preparation — injection, 26 — Exhaust system, 28 — Glow plug system. 165 страниц. 5 Mb.

Меры предосторожности перед снятием предохранителя на вашем Volkswagen Amarok

Перед обращением с предохранителями выработайте несколько рефлексов безопасности, чтобы избежать ненужного риска

Сначала выключите двигатель вашего Volkswagen Amarok., затем извлеките предохранитель с его места, осторожно потянув его пальцами вверх или используя небольшие подходящие плоскогубцы, не затягивая. Небольшое предупреждение, нить накала, расположенная в верхней части предохранителя, должна оставаться неповрежденной

Если предохранитель перегорел (вы увидите его черным цветом или с обрезанной нитью), вам необходимо заменить его на предохранитель той же силы тока. На нем написана эта характеристика: вы должны идентифицировать число, за которым следует буква «А».

Описание и назначение предохранителей и реле VW Passat B6

Предохранители «Фольксвагена Пассата Б6» контролируют конкретную электроцепь от перепадов напряжения и превышения допустимой силы тока. Принцип работы каждого предохранителя предельно простой. Элемент ставится в электроцепь между источником тока и рабочей деталью. Через предохранитель идет ток определенной силы, которая допустима для конкретного узла. Если в схеме происходит короткое замыкание, скачки напряжения, ток превышает допустимое значение, защита перегорает, размыкая электроцепь.

Данная защита электрооборудования остается самой надежной, поскольку электроцепь подвержена периодическим перегрузкам, провод может потерять изоляцию (разрыв, истирание, износ и пр.).

Конструкция предохранителя:

• корпус;
• контактная группа;
• рабочая область.

Корпуса изготавливаются из высокопрочного пластика, реже – керамики. Для VW Б6: легкосплавная нить устанавливается в прозрачный цветной пластик. Контактной группой, двумя вилками деталь вставляется в слот. Рабочий элемент ― электропроводящая нить, которая испаряется или разрывается, если сила тока превысила допустимый параметр.

В зависимости от того, какой силы будет проходить ток, принята маркировка корпуса по цветам. Это позволяет автомобилистам быстро определиться при замене, поскольку 90 % производителей придерживаются стандартов цветовой маркировки.

Окраска корпуса	Максимально допустимая сила тока в цепи, в Амперах
Оранж	40
Зеленый	30
Прозрачный	25
Желтый	20
Голубой	15
Алый	10
Коричневый	7,5
Беж	5
Виола	3

Реле и предохранители VW Passat B6 находятся в салоне, под капотом, в багажнике. Назначение предохранителей Passat B6, расположенных в салоне со стороны водителя, схема и таблица:

Предохранители в блоке предохранителей в салоне B6. Источник фото: https://vsepredohraniteli.ru/volkswagen/passat-b6-cc.html

Схема предохранителей Passat B6 в салоне слева. Источник фото: https://vwts.ru/forum/topic/246510/

Второй большой модуль предохранителей расположен в салоне со стороны переднего пассажира. Его называют блоком «D».

Блок предохранителей в салоне справа. Источник фото: https://vsepredohraniteli.ru/volkswagen/passat-b6-cc.html

Предохранители моторного отсека «Пассата B6» 2005-2010 гг.

Аккумуляторные батареи для универсалов имеют достаточную емкость и ресурс. Но для СНГ и Канады выпускаются комплектации со второй АКБ в багажнике. Кроме этого, многие автомобилисты самостоятельно устанавливают вторую батарею, чтобы подключать все опции обогрева зимой и обеспечить быстрый прогрев салона. Как вариант, используют АКБ Varta Ultra Dynamic 70 А/Ч 760 A.

Блок предохранителей F -SF-, багажный​ отсек​ сзади​ слева. Источник фото: https://www.drive2.com/l/539927555398959436/

Присутствие второго аккумулятора требует дополнительного защитного блока электроцепи.

Ручной тормоз

Для Passat B6 схема предохранителей предполагает два места для установки защиты электроцепи ручного тормоза. Первый блок расположен со стороны переднего пассажирского кресла, ячейки 30 и 31.

Для моделей, выпущенных после 2008 г., слот ручного тормоза расположен в блоке со стороны водителя ― ячейка 17.

Если не происходит касания с задним правым тормозным диском, по причине износа суппорта или поломок в моторчике стояночного тормоза, на приборной панели выходит ошибка ― 02427. При этом предохранитель может быть в порядке. Если клавиша ручного тормоза не срабатывает, защита электроцепи проверяется в первую очередь, максимальный ток, на который рассчитан элемент, ― 20 А.

Прикуриватель

Предохранитель прикуривателя Passat B6 комплектации до 2008 г. выпуска расположен в блоке со стороны переднего пассажирского кресла. Максимальный ток электроцепи прикуривателя – 20 А, слот 35.

Для универсалов и седанов после 2008 г. и для обновленной версии CC защита для цепи прикуривателя расположена в ячейке 41 в блоке со стороны водителя.

Бензонасос

Предохранители Volkswagen Passat B6, которые отвечают за корректную работу топливного насоса, расположены в разных модулях, в зависимости от года выпуска и комплектации. Для модели «Пассат» до 2008 года с бензиновыми моторами защита находится в ячейке 22 со стороны водителя. В слоте 34 расположен датчик подкачки бензинового насоса.

Кроме водительского блока, предохранители бензонасоса расположены в модуле со стороны пассажира. Для моделей, выпущенных после 2008 г., первый элемент расположен в слоте 10 ― защита блока управления. На авто до 2006 г. выпуска предохранитель бензонасоса стоит в ячейке 28.

Как Снять Прикуриватель Лансер Советы водителям и обзоры

Mitsubishi Lancer FAQ

Замена предохранителя в прикуривателе

Если у вас не работает прикуриватель, первым делом проверьте предохранитель в салоне на 15А. Если он цел, а прикуриватель все равно не работает, то скорее всего вышел из строя предохранитель, который находится в самом прикуривателе и его необходимо заменить.

Обратите внимание, в качестве предохранителя в прикуривателе используется оловянный провод, который рассчитан на определенную нагрузку, при превышении которой предохранитель должен расплавиться, тем самым произойдет обрыв цепи. Если вместо оловянного провода установить обычный металлический гвоздь, алюминиевый или медный провод, то ваш новый предохранитель не сработает в нужный момент, а это чревато возгоранием проводки

Поэтому, будьте внимательны и осторожны!

Поэтому, будьте внимательны и осторожны!

Для работы потребовались следующие инструменты и материалы:

• кусачки;
• кусок оловянного провода, обладающий подходящим сечением (укажите, пожалуйста, в комментариях диаметр родного провода, измерив его штангенциркулем, после этого можно определить его сечение).
• плоская отвертка;
• головка на 7 мм.

Ремонт прикуривателя на Mitsubishi Lancer 9, своими руками.

Я в Возможно пригодится: Мелкий ремонт своими руками. Ремонт прикуривателя на мицубиси …

Приступим к замене предохранителя в прикуривателе

1. Вытягиваем накладку, для этого вытаскиваем пепельницу и за внутренние края отверстия вытягиваем сначала одну сторону потом другую (края отметил)

2. Отсоединяем провода от прикуривателя

Провод 1 отсоединяется просто и свободно.

Провод 2 снимается выкручиванием( наподобие габаритной лампы ), т.е. отвернули в полоборота и вытащили.

Провод 3 оказался самым трудным, к нему сложно подобраться и просто так он не сходит с контакта, на крепеже есть небольшая кнопочка при нажатии которой провод слезет.

Также есть 4 провод это тот который идет на подсветку пепельницы, откручивается аналогично 2-му проводу.

3. После отсоединения , можно открутить ручку МКПП, а можно выкрутить само гнездо (не знаю как). Поэтому просто открутил ручку и снял накладку вместе с гнездом

4. Переворачиваем и видим гайку на 7, открутив которую снимаем две пластинки контакты которых соединяет маленький оловянный проводок, прикрепленные пластмассовой черной платформой, дальше просто при помощи кусачек разгибаем контакты и вытаскиваем старый проводок, можно просто варварски перекусить проводок и остатки вытащить,далее для простоты отсоединяем отверткой лицевой пластик и пластины. И так, разгибаем контакты пошире кусачками, отрезаем новый провод, в данном случае тоже оловянный и прижимаем все как было, ставим в обратном порядке.

Пункт 4 описан, без фото, но при разборе сами все увидите и сообразите, ничего сложного нет.

В отчете использовались материалы автора «BlackSTW», за что ему большое спасибо!

Блок у левой стойки

Он расположен слева в пространстве для ног под приборной панелью и состоит из 2 блоков: Блок предохранителей B и Блок предохранителей и реле C.

Фото пример

Блок предохранителей B

Схема

Обозначение

1	25А блок управления двери водителя
2	10А Диагностический разъём (Т16/16)
3	25А блок управления ABS
4	40А блок управления ABS
5	Резерв
6	Резерв
7	30А насос омывателя фар
8	15А реле 1 противоугонной сигнализации
9	Резерв
10	15А блок управления с дисплеем магнитолы и навигационной системы
11	7,5А блок управления электроники управления мобильного телефона, блок управления тахографа
12	30А выключатель отопления и изменения мощности обогрева, реле вентилятор приточного воздуха
13	7,5А таймер автономного отопителя
14	30А регулятор обогрева сиденья водителя, регулятор обогрева сиденья переднего пассажира
15	10А выключатель освещения грузовой платформы
16	10А выключатель отопления и изменения мощности обогрева, блок управления климатической установки, CD-чейнджер
17	10А выключатель внутреннего освещения
18	Резерв

Блок предохранителей и реле C

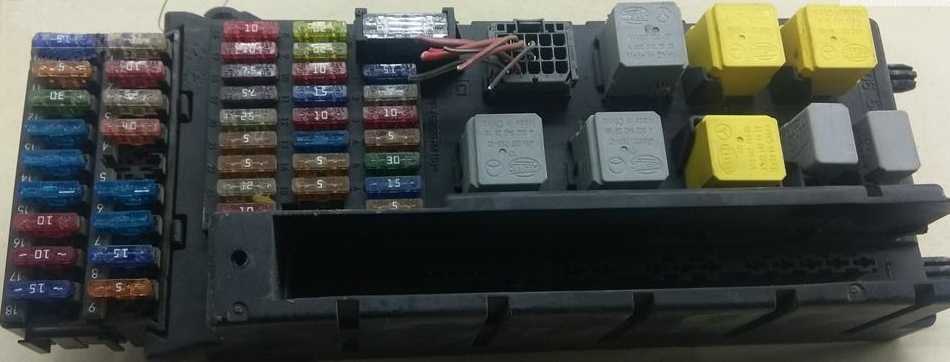

Фото – пример

Схема

Назначение

Реле

1. Реле звукового сигнала
2. Переключающее реле 2 электродвигателя стеклоочистителя
3. Реле топливного насоса
4. Переключающее реле 1 электродвигателя стеклоочистителя
5. Реле электропитания, кл. 50
6. Реле электропитания клеммы 15
7. Реле электропитания электронных компонентов двигателя
8. Реле 2 электропитания, кл. 15

Предохранители

1	15А Сигнал высокого тона
2	25А Электронный замок зажигания Блок управления эл. блокировки рулевой колонки
3	10А Электронный замок зажигания Блок управления комбинации приборов Блок управления двигателя(с мая 2012 года,)
4	5А Переключатель освещения Центральная панель управления передней панели
5	30А Электродвигатель стеклоочистителя
6	15А Подкачивающий топливный насос
7	5А Блок управления рулевой колонки
8	20А Блок управления двигателя
9	20/25А Предохранитель 6 в блоке предохранителей В (с ноября 2008 до мая 2009) Блок предохранителей D (с мая 2009 до ноября 2013)
10	10А Расходомер воздуха (с мая 2012) Модуль оценки уровня восстановителя (с мая 2012) Нагревательный резистор системы вентиляции картера двигателя (с мая 2012) Регулятор давления топлива Переключающий клапан радиатора системы рециркуляции ОГ (с мая 2012) Обратный клапан подачи восстановителя (с мая 2012) Насос радиатора системы рециркуляции ОГ (с мая 2012) Насос восстановителя (с мая 2012 года,)
11	15А Реле разгрузки 2 клеммы 15 (только для а/м весового класса 3,8 т) Предохранитель 1 в блоке предохранителей D Предохранитель 2 в блоке предохранителей D
12	10А Блок управления подушек безопасности
13	15А Выключатель освещения вещевого отделенияПрикуриватель
14	5А Переключатель освещения Блок управления комбинации приборов Диагностический разъём
15	5А Выключатель отопителя и выбора режима работы Регулятор корректора фар Исполнительный электродвигатель корректора левой и правой фары
16	10А Главный выключатель системы стоп-старт Выключатель нейтрального положения КП Датчик уровня и температуры масла Реле топливного насоса Реле прокачки ОЖ после выкл. двигателя Блок управления свечей накаливания Реле электропитания, кл. 50 Реле стартера 1 (с ноября 2013) Реле стартера 2 (с ноября 2013) Электромагнитный клапан ограничения давления наддува Клапан контура циркуляции ОЖ Клапан заслонки ОГ (с ноября 2013) Клапан дозирования топлива Переключающий клапан радиатора системы рециркуляции ОГ Нагревательный элемент лямбда-зонда
17	10А Блок управления подушек безопасности
18	7,5А Выключатель стоп-сигналов (с июля 2006 до ноября 2011) Концевой выключатель педали тормоза -F63- (с июля 2006 до ноября 2011) Реле разгрузки кл. 15 Стабилизатор напряжения (с ноября 2011) Реле спецнадстроек, кл. 15 (с ноября 2011) Реле разгрузки 3 для кл. 15 (с ноября 2011 года)
19	7,5А Блок управления бортовой сети (освещение салона)
20	25А Блок управления бортовой сети
21	5А Расходомер воздуха Блок управления двигателя
22	5А Выключатель стоп-сигналов (до июня 2006) Концевой выключатель педали тормоза (до июня 2006) Датчик поперечного ускорения (с июля 2006) Датчик продольного ускорения (с июля 2006) Блок управления ABS (с июля 2006)
23	25А Стартер Блок управления бортовой сети
24	10А Резерв, клемма -15- Блок управления системы регулирования АКБ (с мая 2013 года,)
25	30А Розетка 12 В

Проверка или замена предохранителей

При выходе из строя любого бортового потребителя электроэнергии первое, что нужно проверить – предохранитель или реле, отвечающие за работу данной цепи. При перегрузке или коротком замыкании плавкая вставка перегорает, размыкая контакт и предотвращая повреждение узлов.

Сделать это можно таким образом:

1. Раскрыть блок предохранителей.
2. При помощи пинцета или другого инструмента извлечь элемент из гнезда.
3. Осмотреть: если прозрачная часть почернела или через нее видно разрушение плавкой вставки, значит, защитное устройство вышло из строя и подлежит замене.

Для замены подбирают вставку такого же номинала и цвета. Ее вводят в гнездо небольшим усилием руки.

Большинство реле вытягивают и устанавливают по тому же принципу. Чтобы отсоединить жгут провода, который подводится к устройству, на снятом блоке требуется отвести специальные фиксаторы.

Замена реле или предохранителя в «Пассате Б4» – простая, доступная для самостоятельного выполнения владельцем операция. Однако нужно знать, что разрушение плавкой вставки – следствие проблемы с устройством, цепь которого она защищает. Поэтому следом нужно провести диагностику и устранить причину, иначе только заменой элемента ситуация не решится.

Особое внимание нужно обращать на цвет и номинал, а также номер реле при замене его и предохранителя. Если этого не сделать, возникнут проблемы с работой устройств, вплоть до выхода из строя и дорогостоящего ремонта механизмов

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью

Расположение элементов

Описание начнём с блока, отвечающего за работу мощных по току потребителей. Он находится под капотом. Эта схема предохранителей в Поло седан оснащена плавкими вставками в количестве семи штук. Второй и седьмой слот в этом подразделении – резервные, оставлены для возможного подключения дополнительных приборов.

Остальные предохранители в Фольксваген Поло седан отвечают за работу:

• генератора – SA3, 150 А;
• электроусилителя руля – SA4, 50 А;
• системы антиблокировки ABS – SA5, 25 А;
• бензонасоса, стартера, переключателя, расположенного под рулём. Он же является предохранителем ближнего света в Поло седан и габаритных огней – SA3, 110 А
• блока управления вентилятором – SA6, 30 А.

Читать также ТО для Фольксваген Поло Седан (Polo sedan): прохождение технического обслуживания по всем правилам

По соседству с блоком силовых вставок установлен блок из шести предохранителей в Polo sedan. В нём автолюбитель найдёт детали, защищающие систему ABS (2 шт.), вентилятор на радиатор охлаждения, блок управления этим вентилятором. Тут же расположена вставка на оборудование бортовой сети. Один слот остаётся в резерве.

Наиболее объёмным является салонный блок предохранителей в Фольксваген Поло седан. На его плате размещено 60 слотов, одиннадцать из которых являются резервными. Детали установлены вплотную друг к другу. Поможет вытащить нужную вставку пластиковый пинцет, расположенный на внутренней стороне крышки.

Другими типичными неисправностями этого блока является частый выход из строя предохранителя подсветки номера в Поло седан, мультимедийной системы.

Схема предохранителей в Поло Седан

Расшифровка к схеме предохранителей

Расшифровка к схеме предохранителей

Раздел 3: Подготовка к замене предохранителя

Перед тем как приступить к замене предохранителя в системе вебасто на автомобиле Volkswagen Amarok, необходимо выполнить несколько шагов подготовки. В этом разделе мы расскажем, как правильно и безопасно осуществить данную процедуру.

Шаг 1: Убедитесь, что автомобиль находится в надежно припаркованном и отключенном состоянии. Также убедитесь, что двигатель остыл и не представляет опасности для работающих узлов и деталей.

Шаг 2: Находясь в салоне автомобиля, обнаружьте панель с предохранителями. Обычно она располагается под рулевой колонкой слева. Определите предохранитель, который нужно заменить, обратившись к руководству по эксплуатации автомобиля или другим источникам информации.

Шаг 3: Во избежание короткого замыкания и других повреждений электрической системы автомобиля, рекомендуется использовать инструмент для поддержки столбика предохранителей вверх. Это позволит избежать прерывания электрического контакта и возможных повреждений.

Шаг 4: Тщательно извлеките предохранитель из его разъема, удерживая его за изолированный корпус. Следите, чтобы не повредить контакты и не допустить замыкания. Убедитесь, что предохранитель действительно вынут и не имеет признаков повреждения.

Шаг 5: Проверьте новый предохранитель на соответствие техническим характеристикам и размерностям. Верно подобранный предохранитель позволит избежать неисправностей и дальнейших проблем в работе системы вебасто.

При замене предохранителя следует руководствоваться рекомендациями производителя и ориентироваться на конкретную модель автомобиля Volkswagen Amarok.

Предохранители и реле Volkswagen Amarok (2010-2017)

После выбора оплаты амарок предохранители Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты банковская карта, QIWI, аккаунт Яндекс Деньги и.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки. После выбора оплаты через Portmone запустится платежная система, амарок предохранители требуется выбрать способ оплаты банковская карта или аккаунт Амарок предохранители.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь. Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта амарок предохранители аккаунт PayPal.

Если у Амарок предохранители нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account Создать аккаунт » — на рисунке показано стрелочкой.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now Оплатить амарок предохранители. Высокоскоростной вентилятор системы охлаждения. Вентилятор 2 системы охлаждения. Низкоскоростной вентилятор системы охлаждения.

Система снижения токсичности выхлопа. Свеча предпускового подогрева 2. Свеча предпускового подогрева 1.

Структура и состав блока реле Volkswagen Amarok

Блок реле Volkswagen Amarok является важной частью электрической системы автомобиля. Он отвечает за переключение электрических цепей в соответствии с различными событиями и сигналами

В блоке реле находятся различные реле, предохранители и другие элементы, необходимые для надлежащего функционирования систем автомобиля.

Основным компонентом блока реле являются реле. Реле представляют собой электромеханические устройства, которые используются для управления электрическими цепями. Они могут открывать и закрывать контакты, осуществлять переключение электрических сигналов и выполнять другие функции. Реле могут быть разных типов и выполнять разные задачи.

В блоке реле Volkswagen Amarok также могут присутствовать предохранители. Предохранители предназначены для защиты электрических цепей от перегрузок и короткого замыкания. Когда ток в цепи превышает допустимое значение, предохранитель срабатывает и перекрывает цепь, предотвращая повреждение компонентов и возможные пожары. Предохранители можно легко заменить при необходимости.

Кроме того, в блоке реле могут присутствовать другие элементы, такие как датчики, разъемы, провода и т. д. Они служат для связи блока реле с другими системами автомобиля и обеспечивают передачу электрических сигналов и данных.

Структура блока реле Volkswagen Amarok может различаться в зависимости от конкретной модели и года выпуска автомобиля. Однако, в целом, блок реле состоит из нескольких отдельных реле, предохранителей и других элементов, которые можно заменить и обслуживать отдельно.

Важно отметить, что для надлежащего функционирования блока реле необходимо регулярное обслуживание и замена поврежденных или изношенных компонентов. Если возникают проблемы с электрической системой автомобиля, рекомендуется обратиться к специалисту для проведения диагностики и ремонта

Коробки передач, сцепление (Transmission, clutch)

Устранние люфта первичного вала 6 ступенчатых коробок передач 02N, 02M, 02Q, 02Z и 0А5 (rus.)

Фотоотчет Признаки люфта: Плохая работа сцепления, затрудненное выключение первой передачи и заднего хода. В некоторых случаях невозврат педали сцепления. В основном проблема возникает после того как люди поездят с гремящим маховиком.

7-ступенчатая коробка передач со сдвоенным сцеплением 0BT T5, модификация 2010 года (rus.)

5-speed manual gearbox 0A4, Workshop Manual (eng.)

Руководство по ремонту МКПП 0A4. Редакция 04.2010 Пятиступенчатаякоробка передач 0A4 с буквенными обозначениеми коробки передач:FNE, FNC, GQQ, GTB, HGR, HDR, HJK, HNV, JCT, JCR, JCU, JCX, JCV, JQP, JVF, KBL, KBL, KBM, KCD, KCL, KJF, KQM, KPF, LHW, LEA, LHP, LLL, LUB, MDM, MDZ устанавливалась на автомобили: Volkswagen Transporter T5 / Фольксваген Транспортер Т5 (7HA, 7HB, 7HH, 7HJ) 2003 — 2009 Содержание (группы ремонта): 00 — Technical data, 30 — Clutch, 34 — Controls, housing, 35 — Gears, shafts, 39 — Final drive — differential. 319 страниц. 7 Mb.

Раздел 1: Местоположение предохранителя

Местоположение предохранителя может несколько различаться в зависимости от года выпуска и модели автомобиля. Однако, наиболее распространенное местоположение предохранителя вебасто находится под капотом автомобиля. Внутри моторного отсека вы можете найти коробку с предохранителями и реле.

Для доступа к предохранителю необходимо выполнить следующие шаги:

Шаг
Описание
1
Откройте капот автомобиля и надежно зафиксируйте его в открытом положении.
2
Найдите коробку с предохранителями и реле. Обычно она расположена рядом с аккумулятором.
3
Откройте крышку коробки, снимая ее с помощью отвертки или ключа

Обратите внимание, что крышка может быть защелкнута, поэтому придется немного приложить усилие.
4
Внимательно изучите маркировку на крышке или на самой коробке, чтобы найти предохранитель, отвечающий за работу системы Webasto.
5
Если найденный предохранитель сломан или перегорел, аккуратно вытащите его из гнезда, используя плоскогубцы или специальный инструмент для извлечения предохранителей.
6
Установите новый предохранитель того же типа и номинала в гнездо, придав ему небольшое давление, чтобы он надежно закрепился.
7
Закройте крышку коробки с предохранителями, убедитесь, что она защелкнута и прочно держится.

После замены предохранителя рекомендуется провести проверку его работоспособности, включив систему Webasto Amarok и убедившись, что все функции работают должным образом.

Коробки передач, сцепление (Transmission, clutch)

Amarok 6-ти ступенчатая механическая коробка передач 0C6 (rus.) Техническое обучение VW. Коробка передач 0C6 разработана по заказу Volkswagen компанией ZF (выпускает завод в Бразилии). Буквенные обозначения MQU, MQV и др. Технические характеристики, Устройство, Схемы передачи крутящего момента, Внешний механизм переключения, Внутренний механизм переключения, Выключатель фонарей заднего хода, Техническое обслуживание.

8-ступенчатая автоматическая коробка передач 0D5 (rus.) Устройство и принцип действия. Программа самообучения 584 VW. На VW Touareg 2019 устанавливается 8-ступенчатая автоматическая коробка передач с гидротрансформатором 0D5 производства ZF. Она уже зарекомендовала себя на VW Amarok и на различных моделях Audi. Эта 8-ступенчатая АКП оснащена гидротрансформатором с маятниковыми гасителями крутильных колебаний. Такая концепция обеспечивает при замкнутой муфте блокировки гидротрансформатора плавное движение при низкой частоте вращения. А заметное сокращение времени переключения и реакции позволяет двигаться и в спортивно-динамичной манере. Дополнительные функции, такие как размыкание в неподвижном состоянии, система старт-стоп и режим движения накатом, сокращают расход топлива, а значит, и выбросы CO2. Технические характеристики: Производитель: ZF Getriebe GmbH, Обозначение в службе сервиса: 0D5 Обозначение компании: ZF 8HP-65A Обозначение в системе VW: AL552-8Q Тип коробки передач: 8-ступенчатый планетарный редуктор с электрогидравлическим управлением Гидротрансформатор: Со встроенными маятниковыми гасителями крутильных колебаний и блокировкой с регулированием по проскальзыванию Масса, включая масло: Примерно 141 кг. Диапазон передаточных чисел: 7,03 Макс. крутящий момент: До 700 Нм.

Volkswagen Amarok, концепции привода (rus.) Техническое обучение VW. Управление, Полный привод, Раздаточная коробка Part Time (Offroad), Привод передних колес, Задний мост, Структурная схема полного привода, Раздаточная коробка Torsen (Onroad).

Информация по ремонту коробок передач VAG / Transmission repair Данная информация по ремонту коробок передач подходит ко всем автомобилям VAG.

Раздел 5: Некоторые полезные советы

Помимо основных инструкций по нахождению предохранителя на вебасто амарок, есть несколько полезных советов, которые помогут вам быстро и эффективно выполнить данную задачу.

1. Перед тем, как начать поиск предохранителя, рекомендуется отключить зажигание и вынуть ключ из замка. Это поможет избежать повреждения при работе с электрическими компонентами.

2. Передвигайтесь по автомобилю с помощью фонаря или использования подсветки смартфона. Это позволит вам лучше видеть и избежать возможных ошибок.

3. При нахождении предохранителя, перед его заменой проверьте его состояние. Если он выглядит поврежденным или перегорел, необходимо заменить его на новый предохранитель той же мощности и типа.

	Перед началом работы с предохранителем, убедитесь в полной отключенности автомобиля от источника питания, чтобы избежать получения удара электричеством.
	Позаботьтесь о своей безопасности и наденьте перчатки и защитные очки для работы с предохранителем и другими электрическими компонентами автомобиля.
	Не применяйте силу при замене предохранителя, чтобы не повредить пластиковую крышку. Используйте плоскогубцы или специальную пинцету для безопасной замены.

Следуя этим полезным советам, вы сможете легко и безопасно найти и заменить предохранитель на вебасто амарок. Удачи вам!
