Дополнительный блок реле и предохранителей под капотом Рено Флюенс

Следующим рассмотрим дополнительный блок реле и предохранителей, который расположен в коммутационном блоке под блоком защиты и комутации.

Схема дополнительного блока

Описание

• A — Не используется
• B — Реле подогревателя топлива (450)
• C — Реле света заднего хода (602)
• D — Не используется
• F1 — 80A блок интерфейса отопителя (1550)
• F2 — 70A блока предпускового подогрева (257)
• F3 — 50A ЭБУ коробки передач (119)
• F4 — 80A блок интерфейса отопителя (1550)
• F5 — 60A Электро вентилятор (188) через реле высокой скорости электровентилятора (234)
• F6 — 20А Подогревателя топлива (449)
• F7 — Не используется
• F8 — 30А — Управления реле электровентилятора (234)
• F9 — Не используется

Описание предохранителей и реле Infiniti FX35 и FX45 2003-2008

Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.

Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.

Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.

В этой статье мы рассмотрим описание предохранителей и реле Infiniti FX35 и FX45 2003-2008.

Пассажирское отделение

1. Модуль управления кузовным оборудованием (BCM)
2. Блок предохранителей
3. Интеллектуальный ключевой блок
4. Блок блокировки рулевого управления
5. Антенный усилитель NATS
6. Блок камеры предупреждения о выезде с полосы движения (LDW)
7. Блок управления предупреждением о низком давлении в шинах
8. Блок адаптера TEL
9. Блок управления дисплеем
10. Унифицированный счетчик и усилитель кондиционера
11. Блок интеллектуального круиз-контроля (ICC)
12. Модуль управления двигателем (ECM)
13. Блок управления AWD
14. Блок управления позиционером автоматического привода
15. Блок управления NAVI
16. Блок датчика диагностики подушки безопасности
17. Блок управления камерой заднего вида
18. Блок управления сиденьем водителя

1. Усилитель динамика BOSE
2. Блок управления закрытием задней двери
3. Блок управления задним комбинированным фонарем
4. 2003-2005: Реле фонаря заднего хода

Блок предохранителей в салоне

Панель предохранителей расположена в нижней части со стороны водителя за откидной панелью.

№	А	Цепь защищена
1	15	Модуль управления кузовным оборудованием (BCM), модуль управления двигателем (ECM), топливные форсунки
2	15	Розетка для багажного отделения
3	15	Разъем питания на задней панели
4	15	Передняя розетка №2
5	—	—
6	10	Аудио, блок управления дисплеем, тюнер спутникового радио, унифицированный измеритель и усилитель кондиционера, переключатель кондиционера и AV, антенный усилитель, модуль управления кузовом (BCM), блок управления камерой заднего вида, блок управления NAVI, DVD-плеер, адаптер TEL Блок, Блок интеллектуального ключа, Антенна внешнего ключа, Комбинированный счетчик
7	15	Передняя розетка №1
8	15	Зеркало с подогревом
9	10	Комбинированный измеритель, блок управления позиционером автоматического привода
10	15	Электродвигатель вентилятора, унифицированный счетчик и усилитель кондиционера
11	15	Электродвигатель вентилятора, унифицированный счетчик и усилитель кондиционера
12	10	Интеллектуальный круиз-контроль (ICC), датчик ICC, выключатель тормоза ICC, реле удержания тормоза ICC, модуль управления двигателем, унифицированный измеритель и усилитель кондиционера, выключатель стоп-сигнала, соленоид блокировки переключения передач, электромагнитный клапан ECV (компрессор кондиционера), дисплей Блок управления, блок управления NAVI, блок адаптера TEL, блок интеллектуальных ключей, датчик угла поворота, переключатель режима снега, переключатель предупреждения о выезде с полосы движения (LDW), блок камеры LDW, звуковой сигнал LDW, автоматическое антиослепляющее внутреннее зеркало (компас), тормоз ASCD Выключатель, реле обогрева заднего стекла, блок управления полного привода
13	10	Блок датчиков диагностики подушек безопасности, блок управления системы классификации пассажиров
14	10	Комбинированный измеритель
15	10	Переключатель подогрева сиденья
16	10	2003-2005: Датчики кислорода, датчики соотношения воздух-топливо
17	20	Усилитель динамика BOSE
18	15	Блок управления закрытием задней двери
19	10	Комбинированный измеритель, унифицированный измеритель и усилитель кондиционера, разъем для передачи данных, блок управления камерой заднего вида, контрольная лампа безопасности, часы
20	10	Выключатель стоп-сигнала, интеллектуальный круиз-контроль (ICC), реле удержания тормоза ICC, ABS, унифицированный счетчик и усилитель кондиционера, блок управления задними комбинированными фонарями
21 год	10	Блок управления AWD
22	15	Модуль управления кузовным оборудованием (BCM), ключевой переключатель, ключевой переключатель и переключатель зажигания, антенный усилитель NATS, блок управления позиционером автоматического привода
Реле
R1	Воздуходувка
R2	Аксессуар

1. Блок предохранителей №2
2. Блок реле №1
3. Блок предохранителей №1 (IPDM)
4. Держатель плавкой вставки
5. 2006-2008: Блок реле №2.
6. Двигатель переднего стеклоочистителя
7. Блок управления АБС

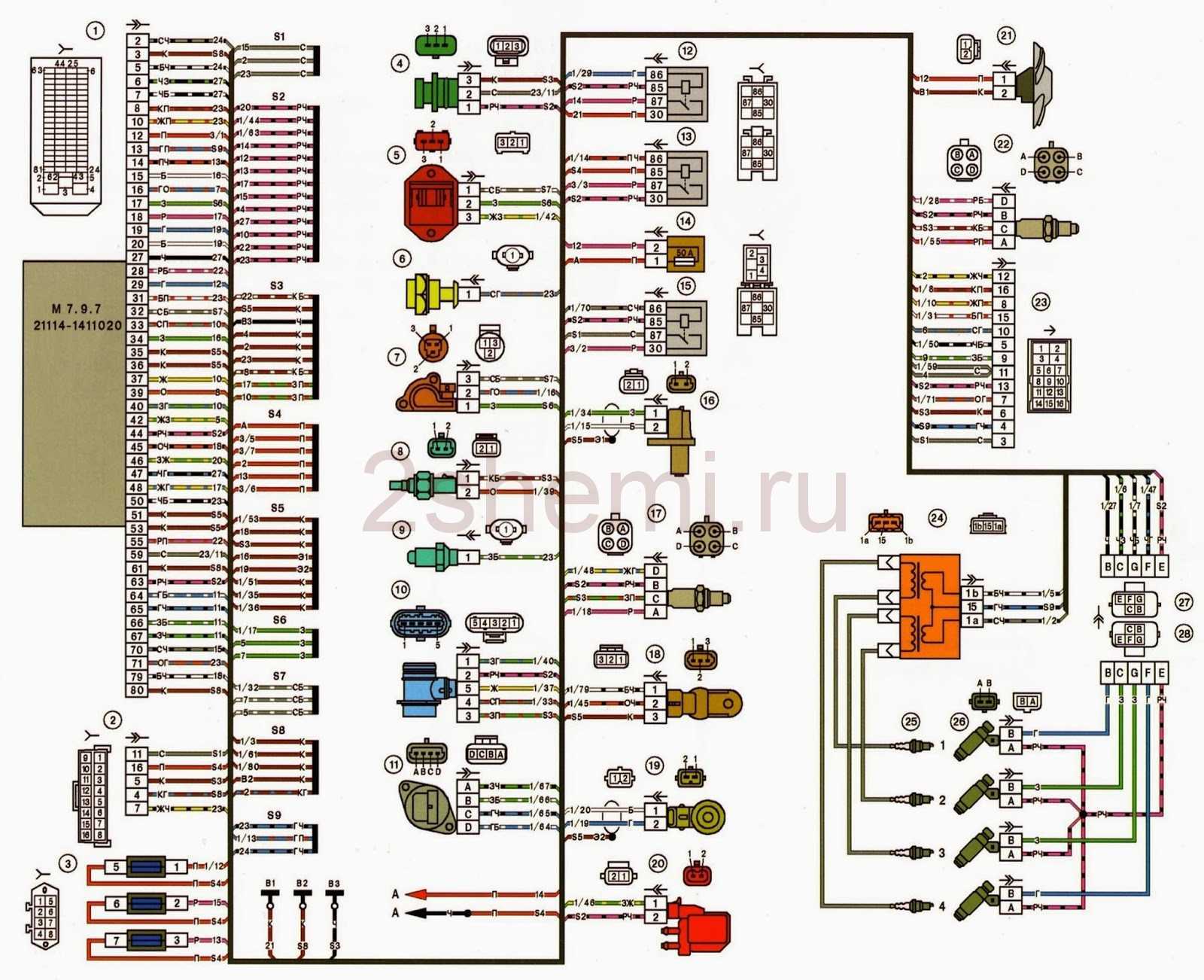

Распиновка разъемов ЭБУ ВАЗ Bosch

Bosch 7.9.7  Январь 7.2

Номер	Bosch M1.5.4 (1411020 и 1411020-70) Январь 5.1.1 (71)	Bosch M1.5.4 (40/60) Январь-5.1 (41/61) Январь 5.1.2 (71)	Bosch MP7.0
1	Зажигание 1-4 цилиндра.	Зажигание 1-4 цилиндра.	Зажигание 1-4 цилиндра.
2	.	Массовый провод зажигания.	.
3	Реле топливного насоса	Реле топливного насоса	Реле топливного насоса
4	Шаговый двигатель PXX(A)	Шаговый двигатель PXX(A)	Шаговый двигатель PXX(A)
5		Клапан продувки адсорбера.	Клапан продувки адсорбера.
6	Реле вентилятора системы охлаждения	Реле вентилятора системы охлаждения	Реле вентилятора левого (только на Нивах)
7	Входной сигнал датчика расхода воздуха	Входной сигнал датчика расхода воздуха	Входной сигнал датчика расхода воздуха
8	.	Входной сигнал датчика фазы	Входной сигнал датчика фазы
9	Датчик скорости	Датчик скорости	Датчик скорости
10	.	Общий. Масса датчика кислорода	Масса датчика кислорода
11	Датчик детонации	Датчик детонации	Вход 1 датчика детонации
12	Питание датчиков. +5	Питание датчиков. +5	Питание датчиков. +5
13	L-line	L-line	L-line
14	Масса форсунок	Масса форсунок	Масса форсунок. Силовая “земля”
15	Управление форсунками 1-4	Нагреватель датчика кислорода	Лампа CheckEngine
16	.	Форсунка 2	Форсунка 3
17	.	Клапан рециркуляции	Форсунка 1
18	Питание +12В неотключаемое	Питание +12В неотключаемое	Питание +12В неотключаемое
19	Общий провод. Масса электроники	Общий провод. Масса электроники	Общий провод. Масса электроники
20	Зажигание 2-3 цилиндра	Зажигание 2-3 цилиндра
21	Шаговый двигатель PXX(С)	Шаговый двигатель PXX(С)	Зажигание 2-3 цилиндра
22	Лампа CheckEngine	Лампа CheckEngine	Шаговый двигатель PXX(B)
23	.	Форсунка 1	Реле кондиционера
24	Масса шагового двигателя	Масса выходных каскадов шагового двигателя	Силовое заземление
25	Реле кондиционера	Реле кондиционера	.
26	Шаговый двигатель PXX(B)	Шаговый двигатель PXX(B)	Масса датчиков ДПДЗ, ДТОЖ, ДМР
27	Клемма 15 замка зажигания	Клемма 15 замка зажигания	Клемма 15 замка зажигания
28	.	Входной сигнал датчика кислорода	Входной сигнал датчика кислорода
29	Шаговый двигатель PXX(D)	Шаговый двигатель PXX(D)	Входной сигнал датчика кислорода 2
30	Масса датчиков ДМРВ, ДТОЖ, ДПДЗ, ДД, ДПКВ	Масса датчиков ДМРВ, ДТОЖ, ДПДЗ, ДД, ДПКВ	Вход 2 датчика детонации
31	.	Резервный выход сильноточный	Входной сигнал датчика неровной дороги
32	.	.	Сигнал расхода топлива
33	Управление форсунками 2-3	Нагреватель датчика кислорода.	.
34	.	Форсунка 4	Форсунка 4
35	.	Форсунка 3	Форсунка 2
36	.	Выход. Клапан управления длиной впускной трубы.	Главное реле
37	Питание. +12В после главного реле	Питание. +12В после главного реле	Питание. +12В после главного реле
38	.	Резервный выход слаботочный	.
39	.	.	Шаговый двигатель РХХ (С)
40	.	Резервный вход дискретный высокий	.
41	Запрос включения кондиционера	Запрос включения кондиционера	Нагреватель датчика кислорода 2
42	.	Резервный вход дискретный низкий	.
43	Сигнал на тахометр	Сигнал на тахометр	Сигнал на тахометр
44	СО – потенциометр	Датчик температуры воздуха	.
45	Датчик температуры охлаждающей жидкости	Датчик температуры охлаждающей жидкости	Датчик температуры охлаждающей жидкости
46	Главное реле	Главное реле	Реле вентилятора охлаждения
47	Разрешение программирования	Разрешение программирования	Вход сигнала запроса включения кондиционера
48	Датчик положения коленвала. Низкий уровень	Датчик положения коленвала. Низкий уровень	Датчик положения коленвала. Низкий уровень
49	Датчик положения коленвала.Высокий уровень	Датчик положения коленвала.Высокий уровень	Датчик положения коленвала.Высокий уровень
50	.	Датчик положения клапана рециркуляции	Разрешение программирования
51	.	Запрос на включение гидроусилителя руля	Нагреватель ДК
52	.	Резервный вход дискретный низкий	.
53	Датчик положения дроссельной заслонки	Датчик положения дроссельной заслонки	Датчик положения дроссельной заслонки
54	Сигнал расхода топлива	Сигнал расхода топлива	Шаговый двигатель РХХ (D)
55	K-line	K-line	K-line

Блок реле и предохранителей под сиденьем водителя

Описание схемы

№	А	Функция/компонент
2	–	Пиропатрон отключения АКБ -N253-
А	40	Предохранитель системы регулирования клиренса -S110-
В1	30	С июня 2010 года: Предохранитель 1 (30) -S204-
В2	5	С июня 2008 года: Предохранитель системы местонахождения автомобилей -S347-
В3	–	Не используется
В4	30	С июня 2010 года: Предохранитель 2 (30) -S205-
SD1	150	Предохранитель 1 в блоке предохранителей D -SD1-
SD2	125	До мая 2006 года: Предохранитель 2 в блоке предохранителей D -SD2-
SD2	150	С июня 2006 года: Предохранитель 2 в блоке предохранителей D -SD2-
SD3	50	Предохранитель 3 в блоке предохранителей D -SD3-
SD4	60	Предохранитель 4 в блоке предохранителей D -SD4-
SD5	125	Предохранитель 5 в блоке предохранителей D -SD5-
Реле
1	Реле электропитания клеммы 15 -J329-

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Предохранители УАЗ Патриот

737 Google+

Схема УАЗ Патриот самая не постоянная из всех отечественных автомобилей. Завод изготовитель активно пользуется своим правом вносить изменения в конструкцию. Так же это касается и блока предохранителей. Изначально блок предохранителей УАЗ Патриот был заимствован от ВАЗ – 2110.

Так же к этому блоку добавляли ещё одну планку с предохранителями. Они устанавливались примерно до 2007 года. В последствии начали устанавливать блоки собственной разработки, кардинально отличающиеся от ВАЗовских. Таких боков два. Один устанавливался до 2011 года, а второй после.

Все эти изменения касаются блока предохранителей в салоне автомобиля. На Патриоте устанавливается ещё один блок, который устанавливается под капотом в моторном отсеке на левой надставке брызговика под крышкой. При снятии крышки на внутренней её части можно найти описание и назначение реле и предохранителей расположенных в блоке.

На автомобилях оборудованных кондиционером, под капотом на правом крыле, так же под крышкой расположен ещё один блок реле и предохранителей управления кондиционером. На автомобилях с дизельным двигателем так же устанавливается реле и предохранитель на свечи накаливания.

При замене предохранителей необходимо применять только качественные предохранители, в противном случае может прийти в негодность блок предохранителей или привести к пожару. Подробно как выбрать качественные предохранители описано в статье «Автомобильные предохранители».

Предохранители УАЗ Патриот в салоне до 2007 г

Обозначение	Сила тока. A	Защищаемые цепи
FI	5	Габаритный огонь левый
F2	5	Габаритный огонь правый
F3	7,5	Ближний свет фар правый
F4	7,5	Ближний свет фар левый
F5	10	Дальний свет фар правый
F6	10	Дальний свет фар левый
F7	7,5	Противотуманный огонь
F8	20	Блокировка дверей
F9	10	Аварийная сигнализация
F10	10	Кл. 5 ХР1 КП, выкл. з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации
F11	30	Стеклоподъемники
F12	20	Прикуриватель, обогрев сидений
F13	20	Звуковой сигнал
F14	20	Обогрев стекла двери задка, наружных зеркал,МУС
F15	20	Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя
F16	10	Противотуманная фара правая
F17	10	Противотуманная фара левая
F18	25	Отопитель
F19	7,5	Выключатель сигнала торможения, плафоны освещения
F20	5	Управление зеркалами
F21	10	Компрессор кондиционера
F22	15	Штепсельные розетки

предохранители кондиционера патриот

Предохранители УАЗ Патриот до 2011 г

предохранители под капотом уаз патриот

блок предохранителей после 2011г.

предохранители салона патриот до 2011г

Цепи, защищаемые плавкими предохранителями
Обозначение	Сила тока, А	Защищаемые цепи
Предохранители в салоне автомобиля
F1	5	Освещение выключателей и органов управления, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы, электропривод зеркал
F8	20	Обогрева заднего стекла, наружных зеркал, МУС
F9	20	Очистители и смыватели стекол, дополнительный отопитель салона
F10	20	Прикуриватель
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор датьнего света фар
F14	10	Девая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворота
F17	7,5	Плафоны освещения, выключатель сигнала торможения
F18	25	Отопитель, выключатель обогрева заднего стекла и наружных зеркал
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F2I-23	10; 20; 30	Запасные предохранители
Предохранителей под капотом
F1	30	Силовая цепь реле вентилятора
F2	25	Антиблокировочная система (АБС)
F3	5	Приборы
F4	10	Силовая цепь реле электробензонасоса
F5	20	Силовая цепь реле стартера
F6	30	Силовая цепь реле вентилятора
F7	20	Силовая цепь реле КМПСУД
F8	10	Антиблокировочная система (АБС)
F9	80 (90)	Питание монтажного блока
F10	40	Антиблокировочная система (АБС)
Предохранители кондиционера
F1	7,5	Муфта компрессора кондиционера
F2, F3	30	Вентилятор 1, вентилятор 2

Блок реле и предохранителей в моторном отсеке

1. Крышка А блока реле и предохранителей
2. Блок реле и предохранителей
3. Крышка В блока реле и предохранителей
4. Кронштейн

Снятие и установка блока реле и предохранителей в моторном отсеке

1. Отсоединить отрицательную клемму аккумуляторной батареи.

2. Снять правую верхнюю облицовочную накладку капота.

3. Потянуть вверх блок реле и предохранителей, прижав защелки (А) на тыльной стороне крышки В блока реле и предохранителей (1).

4. Снять крышку А блока реле и предохранителей, прижав защелки (А) на нижней части крышки А блока реле и предохранителей (1).

5. Отсоединить электрический разъем блока реле и предохранителей, и снять блок реле и предохранителей (2).

6. Вывернуть болт (А) и снять кронштейн (1) с транспортного средства.

Установку произвести в порядке обратном снятию.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Инфинити qx80 предохранитель компрессора пневмоподвески

Блок предохранителей и реле Infiniti Q45 и Nissan Cima, Cedric, Gloria, Leopard (Y33; 1996, 1997, 1998, 1999, 2000, 2001)

Блок предохранителей и реле Infiniti Q45 и Nissan President (G50; 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996)

Блок предохранителей и реле Инфинити Q45 и Nissan Cima, Nissan President (F50; 2001, 2002, 2003, 2004, 2005, 2006)

Блок предохранителей и реле Инфинити J30 и Nissan Leopard J Ferie (Y32; 1992, 1993, 1994, 1995, 1996, 1997)

Блок предохранителей и реле Инфинити I30 с двигателем 3.0 л. VQ30DE (A32; 1995, 1996, 1997, 1998, 1999)

Блок предохранителей и реле Инфинити I30 — 3.0L VQ30DE-K и Инфинити I35 — 3.5L VQ35DE (A33; 1999, 2000, 2001, 2002, 2003, 2004)

Блок предохранителей и реле Инфинити QX4 с двигателем 3.3 L VG33E и 3.5 L VQ35DE (1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003)

Блок предохранителей и реле Инфинити QX60 и Infiniti JX35 (2012, 2013, 2014, 2015, 2016, 2017)

Блок предохранителей и реле Инфинити Q50 и Инфинити Q60 (2013, 2014, 2015)

Блок предохранителей и реле Инфинити G20 сдвигателем 2.0L SR20DE (P11, 1998, 1999, 2000, 2001, 2002)

Блок предохранителей Инфинити M30 — F51, а также Nissan Leopard 3.0L — F31 (1989, 1990, 1991, 1992)

Блок предохранителей и реле Инфинити M45 — 4.5L VK45DE и Nissan Gloria, Cedric (Y34; 2002, 2003, 2004)

Блок предохранителей и реле Инфинити M37, M56, Q70 и M35h — гибрид (Y51; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018)

Блок предохранителей и реле Инфинити M35 — VQ35DE, VQ35HR и Инфинити М45 — VK45DE (Y50; 2004, 2005, 2006, 2007, 2008, 2009, 2010)

Блок предохранителей и реле Инфинити QX56 и QX80 (Z62; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017)

Блок предохранителей и реле Инфинити QX56 — 5.6L V8 VK56DE (JA60; 2004, 2005, 2006, 2007, 2008, 2009, 2010)

Блок предохранителей и реле Инфинити G25, G35, G37 и Q40 в кузове седан, купе и кабриолет (V36; 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015)

Блок предохранителей и реле Инфинити G20 с двигателем 2.0L SR20DE (P10; 1990, 1992, 1993, 1994, 1995, 1996)

Блок предохранителей и реле Инфинити G35 купе и седан (V35; 2002, 2003, 2004, 2005, 2006, 2007)

Блок предохранителей и реле Инфинити ФХ35 — VQ35DE и ФХ45 — VK45DE (S50; 2002, 2003, 2004, 2005, 2006, 2007, 2008)

Источник

Снятие заднего монтажного блока под капотом

Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник

Отожмите фиксатор заднего монтажного блока.

Приподнимите монтажный блок из корпуса и разверните блок для удобной работы с ним.

Нажмите на фиксатор колодки жгута проводов

…и отсоедините колодку от монтажного блока.

Аналогично отсоедините вторую колодку проводов в передней части монтажного блока

отсоедините колодку проводов в левой части

и колодку проводов в задней части монтажного блока.

Отожмите отверткой фиксатор колодки жгута проводов

и отсоедините колодку от разъема монтажного блока

Нажав на фиксатор, отсоедините колодку силовых проводов от монтажного блока и снимите блок.

Установите блок предохранителей в порядке, обратном снятию.

https://youtube.com/watch?v=xzfbrM3w9hs

На стенку монтажного блока реле и предо-хранителей, расположенного в моторном отсеке, нанесены обозначения предохраните¬лей и защищаемые ими цепи

Предохранители и блоки реле для Infiniti FX35, FX50, QX70 (2008-2017) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Infiniti FX35, FX50, QX70 (S51) (2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017).

Проверка и замена предохранителей

Предохранители, плавкие вставки и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если какое-либо электрическое оборудование в вашем автомобиле не работает, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.

1. Убедитесь, что переключатель зажигания находится в положении OFF или LOCK, а переключатель фар установлен в положение OFF.
2. Откройте крышку блока предохранителей (откройте капот двигателя и снимите крышку аккумуляторного отсека для блоков под капотом).
3. Снимите предохранитель с помощью съемника для предохранителей. Съемник предохранителей находится в блоке предохранителей в салоне автомобиля.
4. Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Запасные предохранители хранятся в блоке предохранителей в салоне.
5. Если срабатывает новый предохранитель, обратитесь к дилеру INFINITI для проверки и ремонта электрической системы.

Если электрооборудование не работает и предохранители в хорошем состоянии, проверьте плавкие вставки (если какая-либо из этих плавких вставок расплавлена, заменяйте только оригинальными деталями INFINITI).

Уведомление

• Никогда не используйте предохранитель с большей или меньшей силой тока, чем указано на крышке блока предохранителей. Это может повредить электрическую систему или вызвать пожар.
• Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.

Блок предохранителей в салоне

Выпускаться полноразмерный кроссовер Infiniti FX35 стал в 2003 г. Его разработка стартовала в 2001 г. под руководством Карлоса Гона, главы компании Nissan. В 2006 г. начались официальные продажи модели в России. Наряду с переднеприводной версией Инфинити ФХ35 предлагалась модификация 4х4 FX45.

В 2012 г. произошла смена поколений. Новую модель назвали Infiniti FX37. Тогда же крупноузловую сборку начали на санкт-петербургском заводе «Ниссан». В 2013 г. кроссовер получил наименование QX70.

Расположение блоков предохранителей

Найти салонные предохранители на Инфинити FX35 можно так:

1. Заглянуть в кабину со стороны водительского кресла.
2. Осмотреть панель приборов под рулевым колесом.
3. Нажать на замок в верхней части пластиковой накладки под ним.
4. Снять крышку.

Схема блока предохранителей

На кроссовере используется 2 типа перемычек:

• флажковые низкопрофильные;
• силовые плавкие.

Вставки состоят из пластикового или фарфорового корпуса с проволочной спиралью внутри и 2 контактов. Для каждого номинала предусмотрена своя окраска.

Схема с обозначениями находится под крышкой блока.

Назначение предохранителей в салоне автомобиля

На печатной плате в салоне находятся предохранители, подсоединенные к такому электрооборудованию:

• двигателю печки;
• подушкам безопасности;
• спутниковому радио;
• передним комбинированным фарам;
• прикуривателю;
• подогреву передних сидений;
• интеллектуальному круиз-контролю;
• стоп-сигналам;
• обогреву заднего стекла;
• диагностическому разъему;
• компрессору;
• антенне иммобилайзера;
• лампам в фонарях заднего хода;
• датчику дождя;
• зеркалу с автоматическим затемнением в салоне;
• модулю контроля давления в шинах;
• системе адаптации водительского кресла;
• электроприводу наружных зеркал;
• вентиляции сидений;
• часам;
• выключателю аварийной сигнализации;
• зуммеру ключа;
• модулю управления смартфоном;
• круговому обзору Around View Monitor;
• аудиосистеме Bose;
• сонару;
• блоку кузовной электроники;
• системе адаптивного освещения полосы движения и т.д.

Здесь же находятся реле, обеспечивающие своевременный пуск отопителя и обогрева заднего стекла.

Схема и расшифровка блока в салоне.
