Принцип работы предохранителей Opel Omega B
Каждый предохранитель представляет собой тонкую проволоку, выполненную из материала с высокой сопротивляемостью (обычно это алюминий или сплав). Проволока плавится при превышении тока, для которого предназначен данный предохранитель. В результате происходит отключение электрической цепи и предотвращение возможного повреждения оборудования или пожара.
Каждый предохранитель имеет свою номинальную мощность, которая указывается на самом предохранителе. Номинальная мощность предохранителя соответствует максимально допустимому току, который он способен выдержать. Если в электрической цепи происходит перегрузка или короткое замыкание, ток быстро увеличивается и достигает значения, превышающего номинальную мощность предохранителя. В этом случае проволока предохранителя плавится, обрывая цепь и предотвращая повреждение электрической системы.
В автомобиле Opel Omega B устанавливаются предохранители разных номинаций для различных электрических цепей – от системы освещения до системы вентиляции. Номинация предохранителя должна соответствовать току, потребляемому электрической цепью, чтобы обеспечить надежную защиту и предотвратить повреждение оборудования.
Важно помнить:
- Менять предохранители необходимо только на предохранители с такой же номинацией мощности. Использование предохранителей с большей или меньшей мощностью может привести к повреждению электрической системы.
- Перед заменой предохранителя необходимо отключить соответствующую электрическую цепь, чтобы избежать поражения электрическим током.
- При частой сработке предохранителя необходимо обратиться к автомеханику, так как это может быть признаком неисправности в электрической системе автомобиля.
Принцип работы предохранителей Opel Omega B позволяет обеспечить надежную защиту электрических цепей автомобиля и предотвратить повреждение оборудования. Регулярная проверка и замена предохранителей с выбором правильной номинации мощности помогут поддерживать безопасность и надежность работы электрической системы автомобиля.
Как заменить самостоятельно?
Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.
Замена предохранителей
Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:
- Выключить систему зажигания автомобиля.
- Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
- Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
- Открутить четыре шлицевых винта крепления рамки.
- Вынуть монтажный блок со своего места, потянув за нижнюю часть.
- Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
- Визуально проверить состояние остальных плавких вставок.
- Произвести обратную сборку.
Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения
Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом
Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи
Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.
Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.
Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.
Все о предохранителях в Opel Vectra A, B
Блоки предохранителей (далее — БП) в моделях Опель Вектра А и Б имеют разные схемы и расшифровки, однако они расположены в одном и том же месте.
Как сказано выше, предназначение элементов БП заключается в разрыве цепи, когда напряжение превышает допустимое значение.
Поэтому все плавкие предохранители устанавливаются в одном блоке, чтобы при поломке какого-либо устройства водитель мог проверить работоспособность звена БП.

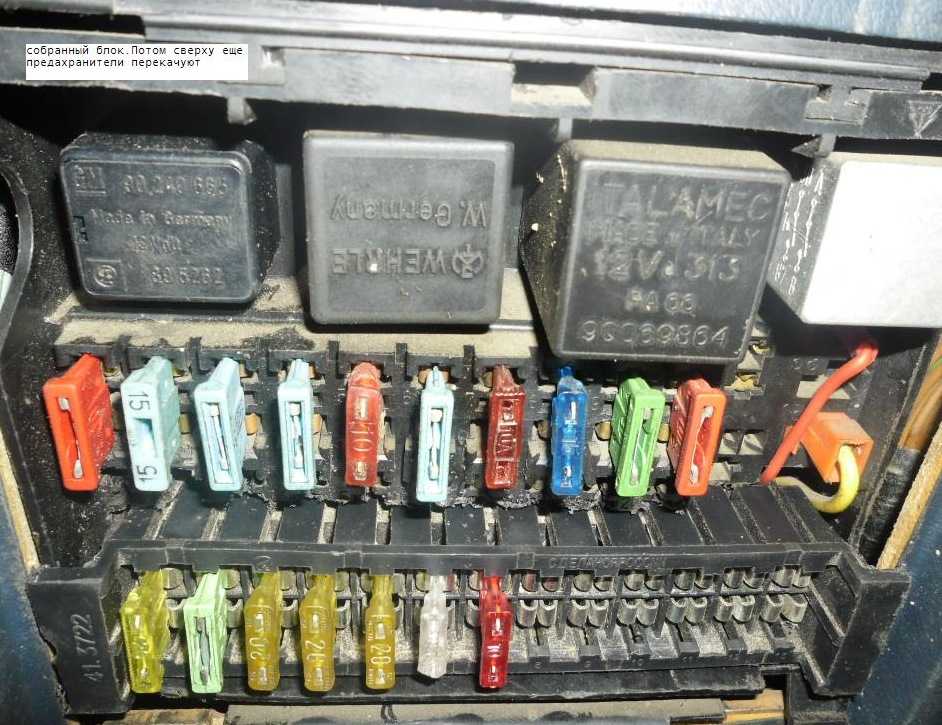

БП для модели А в разобранном виде
В вышеуказанных моделях автомобилей устройства находятся в БП, который установлен с правой стороны торпеды, под рулевым колесом. Если вы до сих пор не знаете, какие детали и за что отвечают, то можете ознакомиться с приведенным материалом либо посмотреть на внутреннюю сторону крышки БП — там представлена схема и назначение.
Опель Вектра А
Как мы уже сказали, место расположения БП в обеих моделях транспортных средств одинаковое, однако, схемы незначительно различаются между собой. К примеру, в БП, расположенном в салоне Опель Вектра А, три ряда плавких звеньев, а в модели Б — два ряда.
Место установки БП под приборной панелью
Обратите внимание: на фото некоторых компонентов блока может не хватать, но на схеме указано предназначение каждого элемента

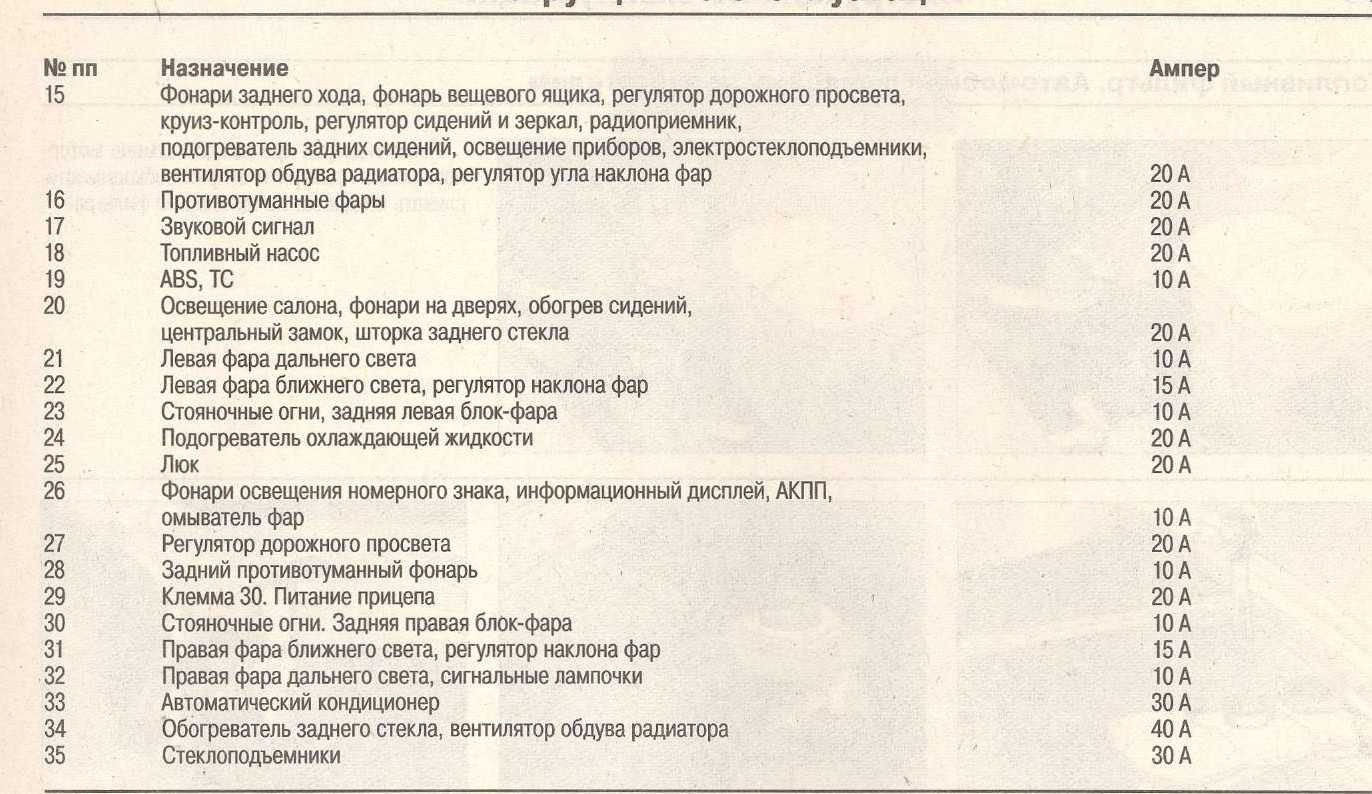

Далее, мы предлагаем вам расшифровку назначения каждого звена
Обратите внимание: характеристики плавких деталей БП могут изменяться с каждым годом, в зависимости от модификаций авто
Расшифровка электросхемы приборов БП, установленном в салоне транспортного средства.
Опель Вектра Б
Главный БП транспортного средства модели Б находится там же, где и в модели А: с водительской стороны под торпедой, слева от рулевого колеса. Чтобы добраться до него, вам потребуется снять пластиковую накладку. На каждой отдельно взятом звене можно увидеть цифру — она обозначает величину пропускаемого тока. Далее предлагаем вам ознакомиться со схемой.
Электросхема расположения плавких компонентов БП, расположенного в салоне транспортного средства Вектра Б
Ниже представлена расшифровка каждого устройства.
Расшифровка компонентов БП
Процесс снятия и замены
Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена. Разумеется, причиной неисправности может послужить непосредственно сам прибор, к примеру, мотор стеклоочистителей или неисправность фар. Но есть смысл проверить работоспособность элемента БП.
Чтобы сделать это, оцените деталь визуально. Если плавкая нить устройства оборвана или перегорела, то сомнений быть не должно: вышел из строя именно он. Однако перед тем, как произвести его замену, следует убедиться в том, что деталь вновь не выйдет из строя сразу же после его смены.
БП для модели Б в месте установки
Для этого желательно проверить работоспособность прибора, звено которого сгорело. Возможно, причина кроется именно в нем.
Также желательно прозвонить электрическую цепь, ведь есть вероятность, что в ней могут быть обрывы или короткие замыкания
В первую очередь следует уделить внимание участкам, которые были перепаяны
Иногда именно замыкания могут стать причиной регулярного сгорания элементов БП. Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить. Это делается очень легко.
- Для начала необходимо выключить зажигание.
- При помощи отвертки или пальцами откройте защитную декоративную накладку вашего БП. Как вы уже знаете, она находится с левой стороны торпеды в районе водительского сидения.
- Найдите сгоревший элемент. Для этого воспользуйтесь схемой, отмеченной на обратной стороне защитной накладки.
- При помощи специальных щипчиков, которые должны находиться в корпусе БП, извлеките поврежденное звено цепи.
- Возьмите новую деталь и установите ее на место старой. Включите зажигание и проверьте работоспособность устройства, которое ранее вышло из строя. Если проблема заключалась в детали БП, то после ее замены все будет работать нормально. Установите на место защитную крышку БП.
Видео «Замена предохранителя прикуривателя»
В этом видео показан процесс замены предохранителя в автомобиле Вектра С. Для моделей А и Б процесс смены будет аналогичным.
Предохранители и реле Opel Omega B, 1994 — 2003
Большинство цепей питания электрооборудования немецкого универсала и седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и под капотом.
Рассмотрены схемы Опель Омега Б 2-го поколения 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 года выпуска.

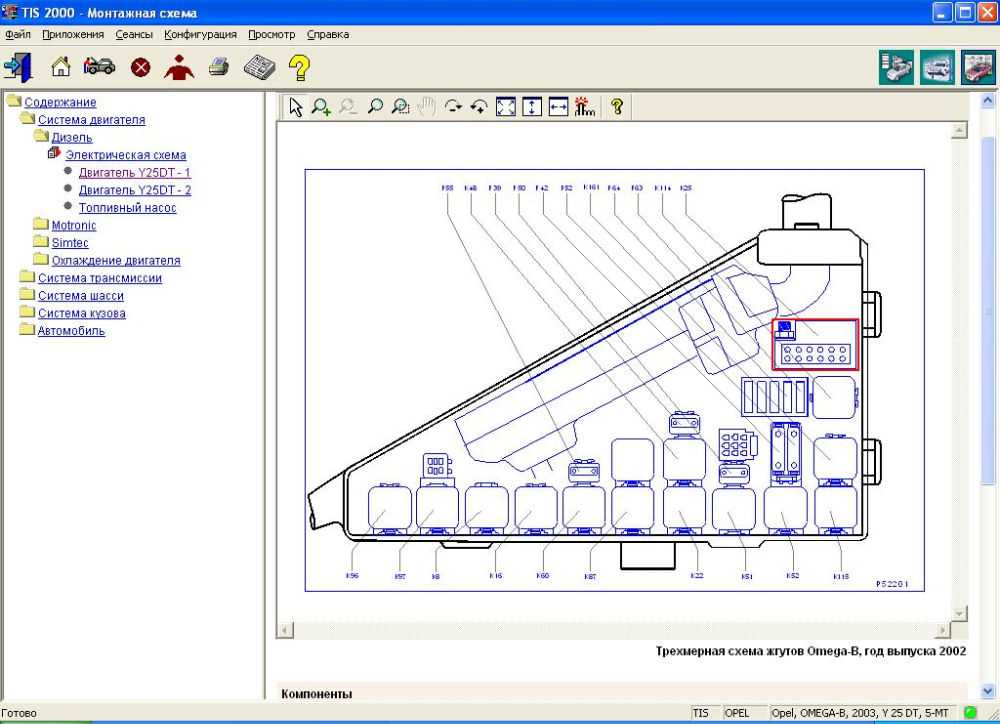

В моторном отсеке
Блок с реле находится в левой части моторного пространства, около стойки. Силовой блок расположен над АКБ и закрыт пластиковой крышкой.
| Схема элементов моторного блока реле | ||
|---|---|---|
| № | Описание | Код |
| 1 | Система подачи воздуха в выпускной коллектор | К12 |
| 2 | Очистители фар | К9 |
| 4 | Вентилятор охлаждения двигателя | К67 |
| 5 | Компрессор кондиционера | К60 |
| 6 | Вентилятор охлаждения двигателя | К87 |
| 7 | Вентилятор кондиционера | К26 |
| 8 | — | F42 |
| 9 | — | F49 |
| 10 | Защита цепей | К42 |
| 12 | — | F39 |
| 17 | Вентилятор системы отопления салона | К52 |
| 18 | — | F52 |
| 19 | Вентилятор системы отопления салона | К49 |
| 20 | Реле топливного модуля (бензонасос) | К44 |
| 29 | — | F51 |
| Схема силового блока Омега | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | ABS, TC и ESP | 80 |
| 2 | Блок предварительного разогрева | 80 |
| 3 | ЭБУ, главное реле, реле топливного насоса | 30 |
| 4 | Замок зажигания, салонные предохранители 2, 3, 4, 8, 9, 13, 14, 15, 19, 51 | 80 |
| 5 | салонные предохранители 1, 6, 7, 10, 20, 25, 27, 29 | 80 |
| 6 | салонные предохранители 5, 12, 17, 24, 33 | 80 |
Предохранители и реле Opel Omega
Общие сведения
ПРЕДОХРАНИТЕЛИ
Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, для того чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием (см. подраздел 14.2).
Большая часть предохранителей расположена в блоке предохранителей на левой стороне панели приборов, дополнительные предохранители расположены в блоке предохранителей и реле на правой стороне двигательного отсека.
На более поздних моделях один или три дополнительных предохранителя большой мощности могут быть установлены в двигательном отсеке, возле аккумулятора. На моделях, у которых возле аккумулятора расположен один предохранитель, он защищает электрические цепи антиблокировочной системы тормозов. Если установлены три предохранителя, то два предохранителя, расположенных ближе к аккумулятору, защищают цепь системы зарядки, а третий предохранитель, расположенный дальше от аккумулятора, защищает электрические цепи антиблокировочной системы тормозов.
| Для получения доступа к блоку предохранителей на панели приборов откройте крышку. |
| Для получения доступа к предохранителям, расположенным в блоке предохранителей в двигательном отсеке, просто снимите крышку. |
Обозначения цепей, защищаемых предохранителями, указаны на крышке блока предохранителей.
Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.
Всегда используйте предохранители требуемой мощности. Никогда не используйте предохранитель другой мощности и не заменяйте его чем-нибудь другим. Не заменяйте предохранитель более одного раза, не устранив источник неисправности
Мощность предохранителя указана сверху предохранителя; обратите внимание, что предохранители имеют различные цвета для облегчения идентификации.
Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите и не устраните причину неисправности. В большинстве случаев, причиной неисправности является короткое замыкание, вызванное плохой изоляцией
Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте комплект запасных предохранителей различной мощности в автомобиле. Они должны быть закреплены у основания блока предохранителей.
РЕЛЕ
Реле – это электронный выключатель, который используется по нескольким причинам.
Реле может переключать ток с высоким напряжением, не находясь в цепи, по которой течет этот ток, и это позволяет использовать более тонкие провода и контакты.
Реле может иметь более одного управляющего источника, в отличие от механического выключателя.
Реле может иметь функцию таймера, например, реле, используемое при прерывистой работе стеклоочистителей.
Большинство реле расположены в блоке предохранителей в двигательном отсеке или позади нижней панели отделки панели приборов на стороне пассажира. В зависимости от типа двигателя, года выпуска и установленного оборудования дополнительные индивидуальные реле могут быть установлены в двигательном отсеке и в различных других местах автомобиля.
| Общие сведения | |||||
|
Видео про «Предохранители и реле» для Opel Omega
Проверка реле бензанасоса Opel Omega A 3.0L 1989года c30ne
Где находится реле бензонасоса в ОПЕЛЬ ВЕКТРА А
опель астра G. реле и предохранитель топливного насоса
Opel Omega B. Предохранители и реле
В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность. Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести опель омега б реле и предохранители серьезным повреждениям, в том числе к пожару.
В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки. Для открытия крышки аккумулятора необходимо снять блок предохранителей. Инструкция по эксплуатации 1.
СТИЛЬ-АВТО
Электрифицированные внешние зеркала 10 А. Визуальный редактор недоступен, пока HTML включен. Освободив защелку 1 и открыв крышку 2, снимите блок вверх.
Предохранители Опель Омега У вас отключен Javascript, поэтому некоторые функции форума не будут работать. Чтобы расширить функционал, включите Javascript. Аварийная световая сигнализация, Дисплей. Система регулирования высоты задней подвески.
Круиз-контроль Электропривод люка, Освещение приборной панели.
Хотел заснять блок реле те что под рулём, под блоком предохранителей. Но они так далеко спрятаны.
Чтобы на них посмотреть даже, нужно разбирать правую часть панели, снимать перчаточный ящик. Может у кого есть фото. Уж больно разбирать неохота. Освободив защелку 1 и открыв крышку 2, снимите блок вверх. Аварийная сигнализация, стоп-сигналы 15 А.
Омыватели и очистители лобового стекла 30 А. Opel — один из родоначальников мирового автопрома, опель омега б реле и предохранители компания была образована в далеком году. Изначально это была швейная фабрика и лишь в году началось производство автомобилей.
Блок предохранителей и реле
Фонари дневного времени для Скандинавии 10 А. Нагреваемый фильтр дизельного топлива 30 А. Фонарь освещения салона, освещение багажника, аварийная сигнализация, информационный дисплей, радиоприемник, навигационная система опель омега б реле и предохранители А. Электрифицированные внешние зеркала 10 А. Гидроусилитель рулевого управления, прикуриватель, штора заднего окна, опель омега б реле и предохранители кондиционирования воздуха, электронная система кондиционирования воздуха, обогреватели передних сидений, обогреватели задних сидений 30 А.
Фонари заднего хода, лампа бардачка система автоматического управления высотой автомобиля, система автоматического регулирования скорости, регулировка зеркал и сидений, радиоприемник, обогреватели задних сидений, раздвижная панель крыши, освещение приборной панели, электрический стеклоподъемник, вентилятор системы охлаждения, регулировка дальности света передних фар 20 А.
Электрик предложил мне два варианта.
Мне электрик тоже предложил кинуть временный провод минусовой провод от аккумулятора к релюхе бензонасоса в обход мозгов, но перед этим попросил опель омега б реле и предохранители бумагу о том, что если из этой времянки полетит что-то ещёто у меня претензий к нему.
У меня схожая ситуация. Чтобы расширить функционал, включите Javascript. Как это обычно бывает, временная подпитка бензонасоса от габаритов стала постояннойно Поднял схемы электрики, смог в них наконец разобраться срисовал себе весь контур насоса и смежников схема оказалась намного объемнее, чем предполагал опель омега б реле и предохранители, разбил эти цепи на участки и расписал порядок действий по диагностике.
В линию, после этого разъема, было вмонтировано реле автозапуска двигателя, оно очень сильно окислилось, на фото видно, вот и. Хотя нет — причина поломки -коррозияона незаметно, маскируясь под слоями антикора на днище и толстой виброизоляцией на полу салона, проела дыру в днище где-то под педалями и сделала болото, в котором сгинуло реле запуска, так что хватит себя обманывать, что после дождя ноги мокрые и недосохло или с зонтика Но в целом, пересмотрев жгуты в салоне и под капотом, остался доволен состоянием изоляции и проводкой в целом.
This site heavily depends on javascript, Please re-enable javascript to access full functionality. Техническая часть: У вас отключен Javascript, поэтому некоторые функции форума не будут работать.
Блоки в салоне
Блок B
Крепится на стойке, под нижней панелью справа.
p, blockquote 6,0,0,0,0 —>
- Блок управления центрального замка
- Блок управления Motronic
Блок С
Крепится на стойке, под нижней панелью слева, и тут будет расположен блок управления указателей поворотов.
p, blockquote 7,0,0,0,0 —>
Блок D
Правая нижняя подвеска приборной панели.
p, blockquote 8,1,0,0,0 —>
- Датчик запальной свечи дизельного двигателя
- Понижение передачи автоматической трансмиссии
- Реле ближнего света
Блок Е
Находится на спинке заднего сидения.
p, blockquote 9,0,0,0,0 —>
- Реле отопителя заднего сидения
- Датчик контроля за уровнем подвески автомобиля
На нижней панели может быть расположен реле времени обогревателя наружного зеркала.
p, blockquote 10,0,0,0,0 —>
Блок Н
На крепится на держателе реле за блоком предохранителей.
p, blockquote 11,0,0,0,0 —>
- Реле воздушного кондиционера
- Реле вентилятора воздушного кондиционера
- Реле поворотов
- Реле времени омывателя/ стеклоочистителя заднего стекла
- Реле звукового сигнала (модели с 1988 года)
- Реле компрессора воздушного кондиционера
Блок I
Этот основной блок предохранителей и реле находится под приборной панелью слева, со стороны водителя.
p, blockquote 12,0,0,1,0 —>
Фото — схема
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Описание предохранителей
p, blockquote 15,0,0,0,0 —>
| 1 | 10А Габаритные огни левая сторона. |
| 2 | 10А Габаритные огни правая сторона. |
| 3 | 10А Дальний свет левой фары. |
| 4 | 10А Дальний свет правой фары. |
| 5 | 10А Ближний свет левой фары. |
| 6 | 10А Ближний свет правой фары. |
| 7 | 10А (красный) Ближний свет. |
| 8 | 15А Стоп-сигналы, указатели поворота, АБС. |
| 9 | 30А Огни заднего хода, стеклоочиститель, звуковой сигнал. |
| 10 | 10А Задний противотуманный свет. |
| 11 | 10А Резерв |
| 12 | 30А Вентилятор отопителя. |
| 13 | 20А Прикуриватель, освещение вещевого ящика, подогрев передних сидений. |
| 14 | 20А Питание электрооборудования прицепа, регулируемая по высоте подвеска. |
| 15 | 15А Аварийные огни, часы, подсветка багажника, плафон, радио. |
| 16 | 20А Электробензонасос. |
| 17 | 20А Противотуманные фары. |
| 18 | 20А Обогрев заднего стекла. |
| 19 | 30А Передние электро стеклоподъемники. |
| 20 | 30А Задние электро стеклоподъемники. |
| 21 | 10А Подсветка панели приборов, номерного знака, моторного отделения. |
| 22 | 30А Электровентилятор системы охлаждения. |
| 23 | 30А Центральный замок, подогрев задних сидений. |
| 24 | 20А Дополнительные фары дальнего света. |
| 25 | 30А Электролюк. |
| 26 | 10А Омыватель фар. |
| 27 | 10А Автоматическая коробка передач, АБС. |
Обозначение реле
- Заднее стекло с подогревом или звуковой сигнал
- Реле противотуманной фары
- Реле фары дальнего света
- Съемник предохранителя
- Реле времени омывателя/ стеклоочистителя лобового стекла
- Блок указателя поворота
- Аварийный звуковой сигнал
- Предохранитель
Источник
Расположение и электросхема
Предохранители автомобиля Опель Астра G располагаются в отдельных монтажных блоках электросистемы, которые установлены в панели приборов и отсеке для двигателя. В последнем блоке размещены плавкие вставки и механизмы реле для наиболее нагруженных по силе тока электрических цепей. Такое положение предохранительных элементов позволяет обеспечить надежную работу электрики автомобиля. Оба блока в машинах до 2001 и более поздних годов выпуска имеют различия по местоположению компонентов. Обозначение предохранителей и реле нанесено на электросхеме, находящейся на задней крышке салонного блока.
Схема установки элементов в блоке салона
На машинах Астра выпуска 1998, 1999 и 2000 года в левой части блока, расположенного под капотом, находятся гнезда F1-F5 для более мощных предохранителей. Правее — два ряда вертикально установленных плавких вставок с маркировкой F6-F23 и F24-F41. Над гнездами предохранителей имеются штатные места для запасных деталей и пластиковых щипцов, которые используются при замене деталей. В этом же блоке имеются еще восемь плавких вставок, которые одинаковы для всех машин Opel Astra G и расположенных вертикально в ряд.
В монтажном блоке, находящемся в салоне, установлены предохранители и реле. Предохранители рассчитаны на силу тока от 7,5 до 40 Ампер и расположены в два ряда нижней части блока.
Расшифровка предохранителей
Полное описание предохранителей Опель Астра G приведено в таблицах на фото.
Предназначение восьми плавких вставок в блоке под капотом машины следующее (сверху вниз, на примере автомобиля 2003 года):
- 1 (60 А) — цепи замка включения зажигания;
- 2 (60 А) — общая защита блока предохранителей в салоне, механизм управления двигателем;
- 3 (60 А) — реле в приборной панели автомобиля;
- 4 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания;
- 5 (60 А) — блок ABS;
- 6 (30 А) — цепи блоков управления двигателем (бензонасос, система впрыска, зажигания и др.);
- 7 (80 А) — усилитель рулевого управления;
- 8 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания (только на машинах с кондиционером).
Тип и назначение реле
Расшифровка реле монтажного блока раннего образца следующая:
- 1 — кодировочный разъем;
- 2 — реле звукового сигнала;
- 3 — включение дальнего света;
- 4 — реле активации заднего дворника;
- 5 — обогрев зеркал;
- 6 — включение передних противотуманных фар;
- 7 — активация задней противотуманной лампы;
- 8 — правые указатели поворота;
- 9 — левые указатели поворота;
- 10 — реле встроенного телефона;
- 11 — резерв;
- 12 — реле активации передних стеклоочистителей;
- 13 — резерв;
- 14 — подача питания на обогрев заднего стекла.
Реле поворотников может быть выполнено в общем корпусе или отдельными деталями.
На видео от kivalssl1 показана установка реле блока «комфорта» в монтажный блок Астра G.
На моделях 2001, 2002, 2003, 2004 и следующих годов выпуска немного изменилось назначение реле. Добавилось реле 11, отвечающее за передачу сигналов от датчиков вращения колес и реле 13 — для освещения салона. Сбоку в монтажный блок вставляется устройство «комфорта», обозначенное на схеме цифрой 15.
Ниже приведено обозначение еще нескольких реле в блоке моторного отсека.
| Номер реле | Обозначение |
| E1 | Активация муфты кондиционера (при наличии) |
| E2 | Включение вентиляторов (опционально, в зависимости от года выпуска и комплектации машины) |
| E3 | Аналогично E2 |
| E4 | Блоки управления работой силовой установки |
| E5 | Резерв |
| E6 | Аналогично E2 |
| E7 | Подача омывающей жидкости на передние фары (опция) |
| E8 | Резерв |
Это интересно: Воздушный фильтр на Газель: где находится и как заменить
Opel Omega B предохранители и реле
Н10 Правый огонь стоп-сигнала. Н11 Левый передний указатель поворотов. Н12 Задний левый указатель поворотов. Н13 Передний правый указатель поворотов. Н14 Задний правый указатель поворотов. Н15 Сигнальная лампочка низкого уровня топлива. Н16 Сигнальная лампочка свечей накала. Н17 Сигнальная лампочка указателей поворотов прицепа. Н18 Рожок Opel Omega. Н22 Сигнальная лампочка включения задних противотуманных фар.
Н23 Сигнальная лампочка воздушной подушки безопасности. Н25 Сигнальная лампочка обогревателей зеркал заднего вида. Н26 Сигнальная лампочка АБС. Н30 Предохранители опель омега б 2001 лампочка двигателя.
Предохранители опель омега б 2001 Левый боковой указатель поворотов. Н34 Правый боковой указатель поворотов. Н36 Верхний фонарь стоп-сигнала. Н37 Динамик на левой передней двери. Н38 Динамик на правой передней двери. Н39 Динамик на левой задней двери. Н40 Динамик на правой задней двери. Н42 Сигнальная лампочка автоматической коробки передач.
Н47 Рожок противоугонной сигнализации. Н48 Рожок.
Н51 Сигнальная лампочка противобуксовочной системы. Н52 Высокочастотный динамик на левой передней двери. Н53 Высокочастотный динамик на правой передней двери. Н54 Телефон. Н55 Наушники. Н56 Микрофон.
Н57 Высокочастотный динамик на левой задней двери. Н58 Высокочастотный предохранители опель омега б 2001 на правой задней двери.
Н61 Сабвуфер на левой задней двери. Снимите крышку, нажав кнопку, и откройте крышку, потянув ее. Схема нумерации предохранителей приведена на обратной стороне крышки. Чтобы открыть, отпустите защелку крышки и поднимите крышку в сторону.
Дополнительный блок реле
Расположенный в салоне модуль предназначен для установки элементов управления работой:
- противотуманных огней;
- регулятора жесткости задней подвески (опция);
- обогрева заднего стекла и зеркал;
- указателей направления поворота и аварийной индикации;
- звукового сигнализатора включенного освещения и забытого в замке ключа (срабатывал при открытии двери водителя);
В коробке имелось гнездо для регулятора, отвечавшего за работу очистителя заднего стекла (устанавливался на автомобилях Omega B с кузовом универсал). На плате находилось гнездо OBD-II, используемое для подключения диагностического сканера (например, для поиска и удаления ошибок, записанных в памяти контроллеров).
Руководства на все автомобили
1. Инструкция по эксплуатации
1.0 Инструкция по эксплуатации
1.1. Контрольные лампы и выключатели
1.2 Открытие автомобиля
1.3 Зеркала заднего вида
1.4 Выключатель зажигания/ стартера
1.5 Ручная трансмиссия
1.6 Автоматическая трансмиссия
1.7 Запуск двигателя
1.8 Освобождение ручного тормоза
1.9 Парковка автомобиля
1.10 Многофункциональный дисплей
1.11 Электронная система кондиционирования воздуха
1.12 Предохранители
1.13 Освещение
1.14 Смазочные материалы и жидкости
1.15 Двигательный отсек
2. Техническое обслуживание
3. Ремонт двигателей
4. Системы обогрева и вентиляции
5. Топливная, выхлопная системы
6. Система запуска двигателя
7. Система зажигания
8. Сцепление
9. Коробки передач
10. Главная передача, полуоси
11. Тормозная система
12. Подвеска и рулевое управление
13. Кузов
14. Электрооборудование кузова Ссылки на другие сайты
