Вот дошли руки до фильтра в баке. и как оказалось не зря…первый раз это делал, долго очковал… но набравшись смелости, приступил к работе…
снял резиновую заглушку под сиденьем и увидел ужасную картину …
пришлось брать в руки пылесос…далее снял стопорное кольцо, с помощью молотка и какойто матери
далее нужно было снять шланги с трубок… тут меня ждал сюрприз ) давление то еще осталось… я весь в бензине))) хорошо что реакция есть и надел ее обратно, взял шприц Большой-пребольшой… и начал потихоньку стравливать давление и выбирать шприцом бенз. в итоге снимаем крышку…
когда вытащил бензонасос увидел не приятную картину… сетку засраную в хлам… и кучу мусора под сеткой насоса…
на помощь пришел бинт с родной аптечки)))
чтоб ремонтировать немецкий автомобиль, нужны немецкие аксессуары)))
выбрав всю дрянь с бака, поставил новую сетку))
Пробег: 204800 км
Все о предохранителях в Opel Vectra A, B
Блоки предохранителей (далее — БП) в моделях Опель Вектра А и Б имеют разные схемы и расшифровки, однако они расположены в одном и том же месте.
Как сказано выше, предназначение элементов БП заключается в разрыве цепи, когда напряжение превышает допустимое значение.
Поэтому все плавкие предохранители устанавливаются в одном блоке, чтобы при поломке какого-либо устройства водитель мог проверить работоспособность звена БП.
БП для модели А в разобранном виде
В вышеуказанных моделях автомобилей устройства находятся в БП, который установлен с правой стороны торпеды, под рулевым колесом. Если вы до сих пор не знаете, какие детали и за что отвечают, то можете ознакомиться с приведенным материалом либо посмотреть на внутреннюю сторону крышки БП — там представлена схема и назначение.
Опель Вектра А
Как мы уже сказали, место расположения БП в обеих моделях транспортных средств одинаковое, однако, схемы незначительно различаются между собой. К примеру, в БП, расположенном в салоне Опель Вектра А, три ряда плавких звеньев, а в модели Б — два ряда.
Место установки БП под приборной панелью
Обратите внимание: на фото некоторых компонентов блока может не хватать, но на схеме указано предназначение каждого элемента
Далее, мы предлагаем вам расшифровку назначения каждого звена
Обратите внимание: характеристики плавких деталей БП могут изменяться с каждым годом, в зависимости от модификаций авто
Расшифровка электросхемы приборов БП, установленном в салоне транспортного средства.
Опель Вектра Б
Главный БП транспортного средства модели Б находится там же, где и в модели А: с водительской стороны под торпедой, слева от рулевого колеса. Чтобы добраться до него, вам потребуется снять пластиковую накладку. На каждой отдельно взятом звене можно увидеть цифру — она обозначает величину пропускаемого тока. Далее предлагаем вам ознакомиться со схемой.

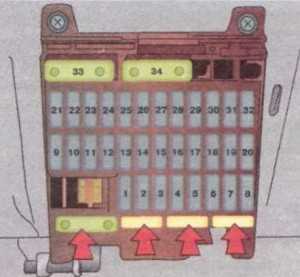

Электросхема расположения плавких компонентов БП, расположенного в салоне транспортного средства Вектра Б
Ниже представлена расшифровка каждого устройства.
Расшифровка компонентов БП
Процесс снятия и замены
Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена. Разумеется, причиной неисправности может послужить непосредственно сам прибор, к примеру, мотор стеклоочистителей или неисправность фар. Но есть смысл проверить работоспособность элемента БП.
Чтобы сделать это, оцените деталь визуально. Если плавкая нить устройства оборвана или перегорела, то сомнений быть не должно: вышел из строя именно он. Однако перед тем, как произвести его замену, следует убедиться в том, что деталь вновь не выйдет из строя сразу же после его смены.
БП для модели Б в месте установки
Для этого желательно проверить работоспособность прибора, звено которого сгорело. Возможно, причина кроется именно в нем.
Также желательно прозвонить электрическую цепь, ведь есть вероятность, что в ней могут быть обрывы или короткие замыкания
В первую очередь следует уделить внимание участкам, которые были перепаяны
Иногда именно замыкания могут стать причиной регулярного сгорания элементов БП. Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить. Это делается очень легко.
- Для начала необходимо выключить зажигание.
- При помощи отвертки или пальцами откройте защитную декоративную накладку вашего БП. Как вы уже знаете, она находится с левой стороны торпеды в районе водительского сидения.
- Найдите сгоревший элемент. Для этого воспользуйтесь схемой, отмеченной на обратной стороне защитной накладки.
- При помощи специальных щипчиков, которые должны находиться в корпусе БП, извлеките поврежденное звено цепи.
- Возьмите новую деталь и установите ее на место старой. Включите зажигание и проверьте работоспособность устройства, которое ранее вышло из строя. Если проблема заключалась в детали БП, то после ее замены все будет работать нормально. Установите на место защитную крышку БП.
Видео «Замена предохранителя прикуривателя»
В этом видео показан процесс замены предохранителя в автомобиле Вектра С. Для моделей А и Б процесс смены будет аналогичным.
Расположение предохранителей на Opel Omega B
Opel Omega B с кузовами седан и универсал появились в производственной программе в 1994 г. Автомобили оснащались дизельными либо бензиновыми двигателями. Помимо механической коробки была доступна автоматическая трансмиссия с 4 или 5 передачами переднего хода.
В 1999 г. был проведен рестайлинг, направленный на модернизацию внешнего вида и повышение стойкости кузова к воздействию воды и дорожных реагентов. Электрическая проводка на ТС в ходе производства менялась незначительно. Блоки на Omega B устанавливались в салоне и под капотом.
Под капотом
В моторном отсеке находится коробка силовых перемычек и реле, смонтированная сбоку от батареи. Сверху установлена крышка с защелками, защищающая распределительный щиток от грязи и воды. На клемме аккумулятора расположен дополнительный малогабаритный блок, в котором установлены вставки для защиты цепей с высокой нагрузкой (номиналом от 30 А до 80 А).
В салоне авто
Салонная коробка предохранителей на Опель Омега Б находится внутри панели приборов сбоку от колонки рулевого управления.
Предохранители в салоне.
Сверху установлена защитная крышка, для снятия которой надо приложить небольшое усилие. Часть ячеек внутри распределительного щитка может пустовать (особенно на автомобилях в базовом оснащении, не отличавшихся развитой электрической системой). В глубине панели находилась монтажная плата с несколькими разгрузочными реле.
под Блоки капотом
Блок предохранителей
Данный силовых блок предохранителей находится над аккумулятором и крышкой закрыт.
погасла панель приборов и даже управление температурой вентелятором на opel omega b после короткого замыкания. проверил и заменил все предохранители которые смог найти а тоесть под рулем и под копотном пространстве при чем когда фары выключены бортовик нормально светится и работает. помогите
бортовик не светится при включенных фарах потому.что не работает подсветка панели.проверь преды,если целые то смотри регулятор подсветки(давно делал.)
бортовик не светится при включенных фарах потому.что не работает подсветка панели.проверь преды,если целые то смотри регулятор подсветки(давно делал.)
посмотри по моему 26 пред,с выключателя выходит серо-зеленый,серо-черный провод или серо-голубой.это и есть подсветка
доброго времени! приехала машина опел омега б 1994.. об 2.0. постоянно перегорает предохранитель F15. на щитке не чего не работает. сняль щиток, отключил вентилятор от радиятора, магнитолу но все без изменение.. прочитал форумы, все обсуждали про какойто подвеску, был под машиной кроме проводу бензонасоса не чего не нашел. по схема она идет на плафоный, на стеклоподемники,подогрев седен. и т.д. но все это без этого F15 работает. на машине только не работает задни фонар, указатили на щитке кроме поворота и дального.
начинай с лягушки заднего хода,попробуй отключить ее,вообще ставь вместо преда-лампочку с фары,и пробуй отключать что на нем сидит
вот сегодня отключил. люк. освешение в бардачке,в салоне,заднии фонар,щиток,часы, багажник,реле вентелятор радиатора, магнитлоа, че странно стеклпод работает без Зажигание, прикуриватель работает при включение зажигание,
Так по заводу.подьемники перестанут работать-вытяни ключ открой закрой водительскую дверь.ЗЫ читай ниже где искать
Так по заводу.подьемники перестанут работать-вытяни ключ открой закрой водительскую дверь.ЗЫ читай ниже где искать
где ниже)) да при закрытия двери перестал работать стекп.
аха отключил разьем от моторчика под седении, но тоже без изменение.
где ниже)) да при закрытия двери перестал работать стекп.
аха отключил разьем от моторчика под седении, но тоже без изменение.
разьемы отключай не от мотора.я же писал разьемы возле внешней салазки.провода перетираються от разьема до моторов.еще вариант по заводу пролложен жгут в полу у водителя и пассажира бывают и там проблемы.еще вариант в ногах у водилы слева сними накладку порога есть большой разьем номера пинов не помню но точно цвет провода черный там их два или три вынимай пины и пробуй.была омега с такой же проблемой один из проводов на этом разьеме откусил на. и проблема ушла(причем по машине все работало и без него.на этих дрочиках немцы всегда залаживали проводку под максимальную комплектацию.там неиспользованных проводов и разьемов немеряно.)
-
Не работает тахометр ауди 80
-
Опель астра h не работает обдув лобового стекла
-
Проверка катушки зажигания опель омега б
-
Принцип работы реле свечей накала мерседес 123
- Ремонт приборной панели ауди 100 с4

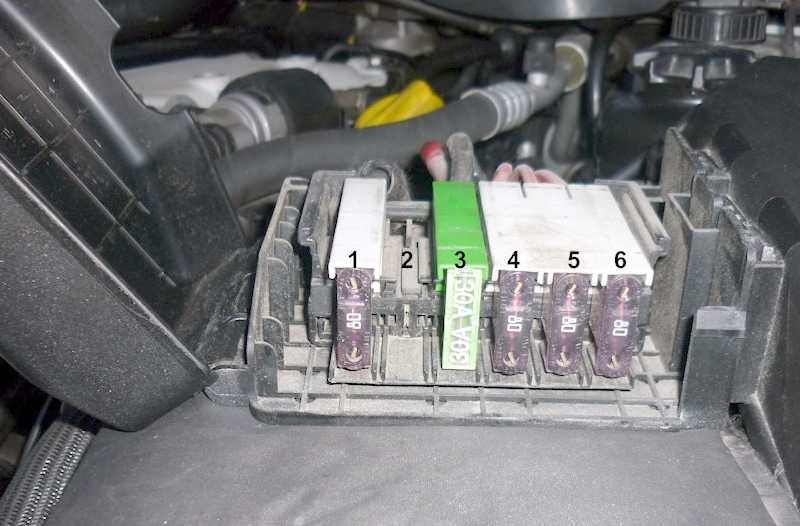

Engine compartment
Fuse box
This power fuse box is located above the battery and is covered by a cover.
Diagram
Assignment
- 80A Block ABS, TC and ESP
- 80A Preheating unit
- 30A ECU, main relay, fuel pump relay
- 80A Ignition lock, current to fuses 2, 3, 4, 8, 9, 13, 14, 15, 19, 51
- 80A Current for fuses 1, 6, 7, 10, 20, 25, 27, 29
- 80A Current for fuses 5, 12, 17, 24, 33
Fuse and relay box
It is located on the left side of the engine compartment, next to the pillar.
Diagram
Designation
| 1 | Manifold Air Supply Relay (4RD003-520-13) |
| 2 | Headlight cleaner relay (GM 90 355 363) |
| 3 | Relay for additional cooling radiator pump (GM 90 192 481) |
| 4 | Engine cooling fan relay (GM 90 450 169) |
| 5 | A / C compressor relay (GM 03447 012) |
| 6 | Engine cooling fan relay (GM 03447 012) |
| 7 | A / C fan relay I speed (GM 24 430 433) |
| 8 | Relay for right air conditioning blower (GM 90 459 640) |
| 9 | Windshield wiper motor relay (GM 90 494 187) |
| 10 | Relay for injection system (GM 90 494 959) |
| 11 | Relay for air conditioning fans II speed (GM 90 491 314) |
| 12 | Relay for left air conditioning blower (GM 90 459 640) |
| 13 | Fuel pump relay (GM 90 494 959) |
| 14 | Headlight washer pump fuse 30A |
| 15 | Engine cooling fan relay fuse I speed |
| 16 | Engine cooling fan relay fuse II speed |
| 17 | Blower relay fuse |
| 18 | Engine cooling fan fuse 40A |
| 19 | Catalyst purge secondary air pump fuse 50A |
On our YouTube channel, we also posted a video. Watch and subscribe.
And if you know how to make this post better – write in the comments.
Различия предохранителей для Opel Omega B
Opel Omega B выпускался с 1994 по 2003 годы и отличался не только внешним видом, но и набором предохранителей
Наличие правильных предохранителей в автомобиле важно для его безопасной эксплуатации и предотвращения возможности возникновения коротких замыканий
1. Размеры и типы предохранителей
В Opel Omega B могут использоваться предохранители разных размеров и типов. Один из наиболее распространенных типов предохранителей для данной модели автомобиля — независимые предохранители с керамическим корпусом. Они имеют различные амперажи, что позволяет правильно подобрать предохранитель для каждой электрической цепи автомобиля.
Проверьте владение и убедитесь, что у вас предусмотрены запасные предохранители всех типов и размеров, которые необходимы для автомобиля Opel Omega B.
2. Расположение предохранителей
Расположение предохранителей в Opel Omega B может отличаться в зависимости от года выпуска и комплектации автомобиля. Обычно они находятся в блоке предохранителей, который расположен ближе к водительскому месту.
Важно помнить, что на каждом предохранителе указан его ампераж и защищаемая электрическая цепь
Перед заменой предохранителя важно обратить внимание на его параметры и подобрать аналогичный предохранитель
Если вы не уверены, какой предохранитель подходит для той или иной электрической системы в вашем автомобиле, рекомендуется обратиться к руководству по эксплуатации Opel Omega B или обратиться к опытным специалистам.
Убедитесь, что предохранители в вашем автомобиле Opel Omega B находятся в исправном состоянии и правильно подобраны для каждой электрической цепи. Это поможет избежать возможных проблем с электрикой и обеспечит безопасную эксплуатацию автомобиля.
Предохранители и реле Opel Omega
Общие сведения
ПРЕДОХРАНИТЕЛИ
Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, для того чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием (см. подраздел 14.2).
Большая часть предохранителей расположена в блоке предохранителей на левой стороне панели приборов, дополнительные предохранители расположены в блоке предохранителей и реле на правой стороне двигательного отсека.
На более поздних моделях один или три дополнительных предохранителя большой мощности могут быть установлены в двигательном отсеке, возле аккумулятора. На моделях, у которых возле аккумулятора расположен один предохранитель, он защищает электрические цепи антиблокировочной системы тормозов. Если установлены три предохранителя, то два предохранителя, расположенных ближе к аккумулятору, защищают цепь системы зарядки, а третий предохранитель, расположенный дальше от аккумулятора, защищает электрические цепи антиблокировочной системы тормозов.
|
|
Для получения доступа к блоку предохранителей на панели приборов откройте крышку. |
|
|
Для получения доступа к предохранителям, расположенным в блоке предохранителей в двигательном отсеке, просто снимите крышку. |
Обозначения цепей, защищаемых предохранителями, указаны на крышке блока предохранителей.
Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.
Всегда используйте предохранители требуемой мощности. Никогда не используйте предохранитель другой мощности и не заменяйте его чем-нибудь другим. Не заменяйте предохранитель более одного раза, не устранив источник неисправности
Мощность предохранителя указана сверху предохранителя; обратите внимание, что предохранители имеют различные цвета для облегчения идентификации.
Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите и не устраните причину неисправности. В большинстве случаев, причиной неисправности является короткое замыкание, вызванное плохой изоляцией
Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте комплект запасных предохранителей различной мощности в автомобиле. Они должны быть закреплены у основания блока предохранителей.
РЕЛЕ
Реле – это электронный выключатель, который используется по нескольким причинам.
Реле может переключать ток с высоким напряжением, не находясь в цепи, по которой течет этот ток, и это позволяет использовать более тонкие провода и контакты.
Реле может иметь более одного управляющего источника, в отличие от механического выключателя.
Реле может иметь функцию таймера, например, реле, используемое при прерывистой работе стеклоочистителей.
Большинство реле расположены в блоке предохранителей в двигательном отсеке или позади нижней панели отделки панели приборов на стороне пассажира. В зависимости от типа двигателя, года выпуска и установленного оборудования дополнительные индивидуальные реле могут быть установлены в двигательном отсеке и в различных других местах автомобиля.
| Общие сведения | |||||
|
Видео про «Предохранители и реле» для Opel Omega
Проверка реле бензанасоса Opel Omega A 3.0L 1989года c30ne
Где находится реле бензонасоса в ОПЕЛЬ ВЕКТРА А
опель астра G. реле и предохранитель топливного насоса
Как заменить самостоятельно?
Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.
Замена предохранителей
Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:
- Выключить систему зажигания автомобиля.
- Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
- Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
- Открутить четыре шлицевых винта крепления рамки.
- Вынуть монтажный блок со своего места, потянув за нижнюю часть.
- Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
- Визуально проверить состояние остальных плавких вставок.
- Произвести обратную сборку.
Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения. Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом
Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи
Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.
Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.
Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.
Снятие крышки блока реле Снятие крышки блока предохранителей

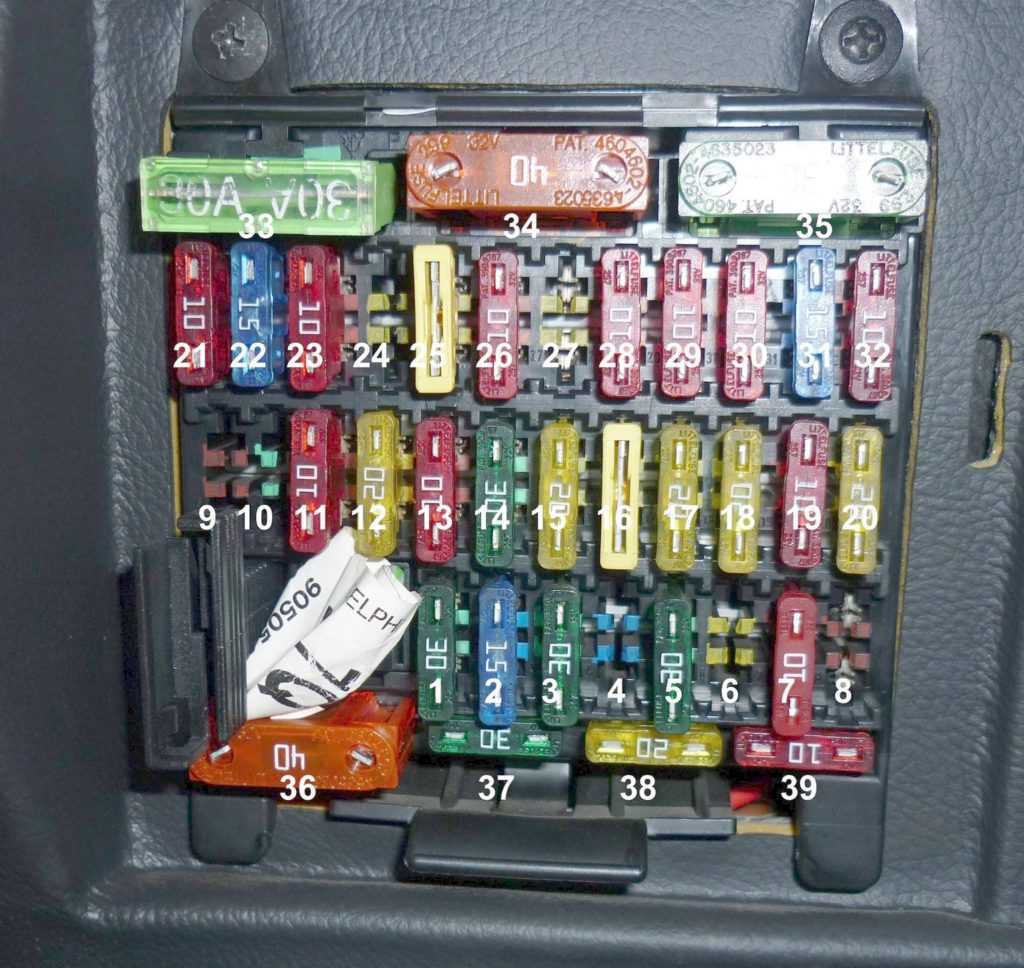

Passenger compartment

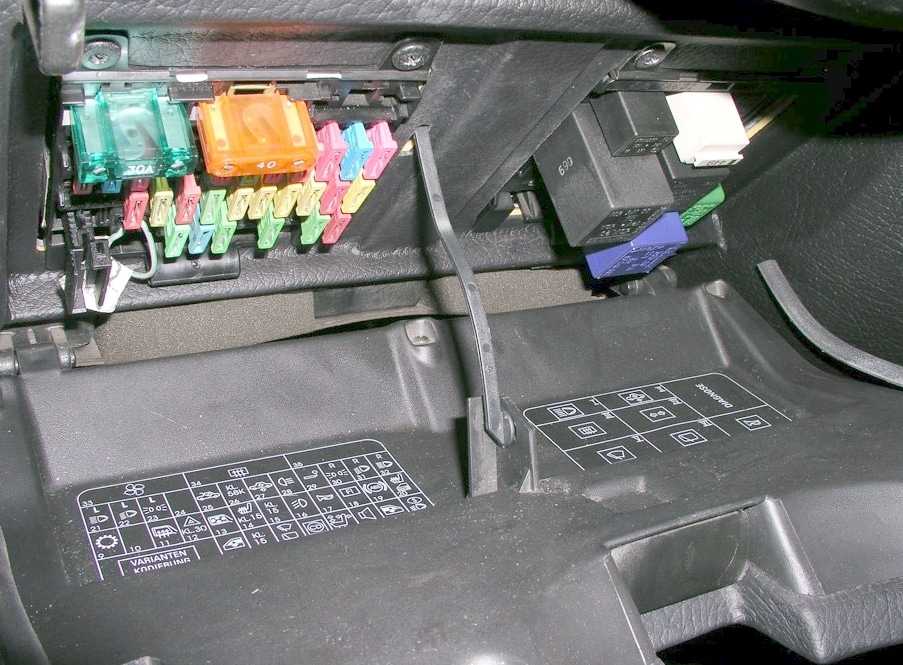

All units in the passenger compartment are located under the dashboard, on the driver’s side.
Fuse box
For access, lower the protective cover, on the back of which the current diagram should be located.
Diagram
Assignment
| 1 | 30A Electric windows front doors |
| 2 | 15A Brake lights, turn signal lamps |
| 3 | 30A Windshield wiper and washer, rear window wiper |
| 4 | 15A Cooling fan motor |
| 5 | 30A Electric front seat adjusters |
| 6 | 20A Radio receiver |
| 7 | 30A Power windows for rear doors |
| 8 | 10A Daytime running lights |
| 9 | 10A Automatic transmission |
| 10 | 30A Fuel filter heater (for diesel engines) |
| 11 | 10A Heated outside rear-view mirrors |
| 12 | 20A Interior lamps, radio, remote control for central locking, turn signal and hazard warning lamps, multifunction display |
| 13 | 10A Electric rear-view mirrors |
| 14 | 30A Power steering, cigarette lighter , ventilation and air conditioning systems, front seat heaters, rear window heater |
| 15 | 20A Reversing lamps, glove compartment lamp, automatic rear suspension height control system, electric sunroof, instrument panel lighting lamps |
| 16 | 20A Fog lamps |
| 17 | 20A Sound signal |
| 18 | 20A Fuel pump |
| 19 | 10A ABS and TCS systems |
| 20 | 20A Central locking; interior lighting lamps that come on when the door is opened |
| 21 | 10A Headlamp high beam lamp, left |
| 22 | 15A Low beam lamp, left headlight, left headlight dimmer |
| 23 | 10A Lamps of parking and side light of the left rear lamp |
| 24 | 20A Coolant Heater |
| 25 | 20A Electric sunroof |
| 26 | 10A License plate lamps, headlight washers |
| 27 | 20A System for automatic control of the height of the rear suspension |
| 28 | 20A Rear fog lamp bulb |
| 29 | 20A Trailer electrical power supply circuit (terminal “30”) |
| 30 | 10A Lamps of parking and side light of the right rear lamp |
| 31 | 15A Low beam lamp, right headlight, right headlight dimmer |
| 32 | 10A High beam lamp, right headlight |
| 33 | 30A Heating / ventilation fan motor |
| 34 | 40A Heated rear window |
| 35 | 30A Power rear door glass |
| 36 | Spare fuse 40A |
| 37 | Spare fuse 30A |
| 38 | Spare fuse 20A |
| 39 | Spare fuse 10A |
Relay box
Diagram
Designation
- X3 – Rear fog lamp relay (GM 24 432 680)
- K19 – Relay for automatic adjustment of the height of the rear suspension (GM 24 432 680)
- K35 – Relay for heated mirrors and rear window (GM 09 175 931)
- K10 – Relay for direction indicators and alarm (GM 09 148 292)
- H27 – Buzzer not switched off headlights and left key (GM 024 433 182)
- K30 – Rear window wiper motor relay (GM 90 494 187)
- K63 – Horn relay (GM 03 447 012)
- DIG – OBDII diagnostic connector Omega b
Additional relay box
Diagram
Appointment
- Alarm / Immobilizer Relay
- Relay for turning on the 1st speed of the air conditioner fan
- Air conditioner main relay
- Relay for turning on the 4th speed of the air conditioner fan
- Reserve
- Power steering relay
- Reserve
Дополнительный блок реле
Расположенный в салоне модуль предназначен для установки элементов управления работой:
- противотуманных огней;
- регулятора жесткости задней подвески (опция);
- обогрева заднего стекла и зеркал;
- указателей направления поворота и аварийной индикации;
- звукового сигнализатора включенного освещения и забытого в замке ключа (срабатывал при открытии двери водителя);
В коробке имелось гнездо для регулятора, отвечавшего за работу очистителя заднего стекла (устанавливался на автомобилях Omega B с кузовом универсал). На плате находилось гнездо OBD-II, используемое для подключения диагностического сканера (например, для поиска и удаления ошибок, записанных в памяти контроллеров).
Предохранители и реле Opel Omega B
Рассмотрены автомобили 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.
Блок предохранителей в салоне Опель Омега Б.
Назначение.
|
№ |
Сила тока, А |
Цвет |
Элементы защищаемой цепи |
|
1 |
30 |
Зеленый |
Электрические стеклоподъемники передних дверей |
|
2 |
15 |
Голубой |
Лампы сигнала торможения, лампы указателей поворота |
|
3 |
30 |
Зеленый |
Очиститель и омыватель ветрового стекла, очиститель заднего стекла |
|
4 |
15 |
Голубой |
Электродвигатель вентилятора охлаждения |
|
5 |
30 |
Зеленый |
Электроприводы регуляторов положений передних сидений |
|
6 |
20 |
Желтый |
Радиоприемник |
|
7 |
30 |
Зеленый |
Электрические стеклоподъемники задних дверей |
|
8 |
10 |
Красный |
Лампы дневного света фар |
|
9 |
10 |
Красный |
Автоматическая коробка передач |
|
10 |
— |
— |
— |
|
11 |
10 |
Красный |
Обогреватели наружных зеркал заднего вида |
|
12 |
20 |
Желтый |
Лампы освещения салона, радиоприемник, блок дистанционного управления центральным замком, лампы указателей поворота и аварийной световой сигнализации, многофункциональный дисплей |
|
13 |
10 |
Красный |
Электроприводы зеркал заднего вида |
|
14 |
30 |
Зеленый |
Усилитель рулевого управления, предохранитель прикуривателя opel omega b, системы вентиляции салона и кондиционирования, обогреватели передних сидений, обогреватель заднего стекла |
|
15 |
20 |
Желтый |
Лампы света заднего хода, лампа освещения вещевого ящика, система автоматического управления высотой задней подвески, электропривод люка, лампы освещения панели приборов |
|
16 |
20 |
Желтый |
Лампы противотуманного света |
|
17 |
20 |
Желтый |
Звуковой сигнал |
|
18 |
20 |
Желтый |
Топливный насос |
|
19 |
10 |
Красный |
Системы ABS и TCS |
|
20 |
20 |
Желтый |
Центральный замок; лампы освещения салона, включающиеся при открывании двери |
|
21 |
10 |
Красный |
Лампа дальнего света левой фары |
|
22 |
15 |
Голубой |
Лампа ближнего света левой фары, регулятор света левой фары |
|
23 |
10 |
Красный |
Лампы стояночного и габаритного света левого заднего фонаря |
|
24 |
20 |
Желтый |
Нагреватель охлаждающей жидкости |
|
25 |
20 |
Желтый |
Электропривод люка |
|
26 |
10 |
Красный |
Лампы освещения номерного знака, омыватель фар головного освещения |
|
27 |
20 |
Желтый |
Система автоматического контроля высоты задней подвески |
|
28 |
20 |
Желтый |
Лампа заднего противотуманного фонаря |
|
29 |
20 |
Желтый |
Цепь питания электрооборудования прицепа (вывод ’30») |
|
30 |
10 |
Красный |
Лампы стояночного и габаритного света правого заднего фонаря |
|
31 |
15 |
Голубой |
Лампа ближнего света правой фары, регулятор света правой фары |
|
32 |
10 |
Красный |
Лампа дальнего света правой фары |
|
33 |
30 |
Зеленый |
Электродвигатель вентилятора системы отопления/ вентиляции салона |
|
34 |
40 |
Оранжевый |
Обогреватель заднего стекла |
Монтажный блок реле в салоне опель омега б.
Данный блок расположен рядом с монтажным блоком предохранителей в салоне автомобиля.
|
№ |
Обозначение реле |
Название реле |
|
1 |
К73 |
Реле фар головного освещения |
|
2 |
К19 |
Реле автоматического регулятора высоты задней подвески |
|
4 |
К10 |
Реле указателей поворота |
|
5 |
К63 |
Реле звукового сигнала |
|
6 |
К30 |
Реле прерывистого режима работы очистителя заднего стекла |
|
7 |
К8 |
Реле прерывистого режима работы очистителя и омывателя ветрового стекла |
|
8 |
К35 |
Реле обогревателей зеркал заднего вида |
Реле расположенные под блоком предохранителей.
|
№ |
Обозначение реле |
Название реле |
|
1 |
К3 |
Реле системы сигнализации/ иммобилайзера |
|
2 |
К64 |
Реле включения 1 -й скорости вентилятора кондиционера |
|
3 |
К6 |
Главное реле кондиционера |
|
4 |
К7 |
Реле включения 4-й скорости вентилятора кондиционера |
|
5 |
||
|
6 |
Реле гидроусилителя рулевого управления |
|
|
7 |
Блок реле в моторном отсеке opel omega b.
|
№ |
Обозначение реле |
Название реле |
|
1 |
К12 |
Реле системы подачи воздуха в выпускной коллектор |
|
2 |
К9 |
Реле очистителей фар |
|
4 |
К67 |
Реле вентилятора охлаждения двигателя |
|
5 |
К60 |
Реле компрессора кондиционера |
|
6 |
К87 |
Реле вентилятора охлаждения двигателя |
|
7 |
К26 |
Реле вентилятора кондиционера |
|
8 |
F42 |
— |
|
9 |
F49 |
— |
|
10 |
К42 |
Реле защита |
|
12 |
F39 |
— |
|
17 |
К52 |
Реле вентилятора системы отопления салона |
|
18 |
F52 |
— |
|
19 |
К49 |
Реле вентилятора системы отопления салона |
|
20 |
К44 |
Реле топливного насоса |
|
29 |
F51 |
