Основной блок предохранителей

Плавкие предохранители размещены в блоке предохранителей, расположен­ном с левой стороны панели приборов.

После того, как вы снимите пластиковую крышку (подковырните ее отверткой) перед вам откроется блок с предами, для удобства замены которых лучше использовать специальную прищепку (идет в комплектации Ауди А6 на обратной стороне крышки, что вы снимите).

Далее привожу список всех схем предохранителей Ауди из основного блока.

1. Обогреваемые форсунки омывателя стёкол 5А
2. Указатель поворота 10А
3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач, панели приборов). 5А
4. Освещение номерного знака 5А
5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control), катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и их моторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера, автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке (Парктроник), отопителя, системы навигации). 10А
6. Центральный замок 5А
7. Анти-блокировочная система тормозов (ABS) 10А
8. Телефон (сеть D) 5А
9. Обогрев зеркал 10А
10. Автоматический корректор света фар 5А
11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А
12. Питание системы самодиагностики 10А
13. Сигналы торможения 10А
14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи, косметических зеркал, памяти электрически регулируемых сидений). 10А
15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений и электрически регулируемых зеркал, таймер для Webasto, система навигации 10А
16. Электронная система стабилизации (ESP) 5А
17. Система навигации 10А
18. Фары головного света, дальний, правая сторона 10А
19. Фары головного света, дальний, левая сторона 10А
20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А
21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А
22. Габаритные и стояночные огни, правая сторона 5А
23. Габаритные и стояночные огни, левая сторона 5А
24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А
25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А
26. Обогрев заднего стекла 30А
27. Обогрев рулевого колеса 15А
28. Топливный насос, дополнительный насос дизеля 15А
29. Система управления впрыском и зажиганием двигателя 20А
30. Электрический люк в крыше 20А
31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробка передач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднего вида, тактовый клапан системы улавливания паров бензина 15А
32. Система управления впрыском и зажиганием двигателя 20А
33. Прикуриватель 15А
34. Система управления впрыском и зажиганием двигателя 15А
35. Штепсельный разъём для прицепа 30А
36. Противотуманные фары, задний противотуманный фонарь 15А
37. Телефон (сеть D), радио 20А
38. Освещение багажного отделения, центральный замок 15А
39. Аварийная сигнализация 15А
40. Звуковой сигнал 25А
41. Антиблокировочная система/Система стабилизации 15А
42. Электронная система стабилизации (ESP) 25А
43. Контакты S (радио)
44. Обогрев сидений, автономный обогреватель 30А

Цвета предохранителей (Ампер):

• Светло-коричневый 5
• Красный — 10
• Синий — 15
• Жёлтый — 20
• Прозрачный (белый) — 25
• Зелёный — 30

Также рекомендую посмотреть видео на тему расположения предохранителей Ауди А6.

Audi A6 2.0 ABK › Бортжурнал › Реле и предохранители Ауди А6 С4 1994-1997г.

Расположение монтажных блоков на автомобиле Audi 100 c4/Audi А6 c4 в салоне.

Сохранить в Альбом

1 — дополнительный монтажный блок № 1; 2 — монтажный блок предохранителей и реле (Audi 100), монтажный блок предохранителей (Audi А6); 3 — соединительный блок № 1; 4 — центральное распределительное устройство с блоком реле; 5 — дополнительный монтажный блок № 2; 6 — соединительный блок № 2; 7 — блок системы зажигания; 8 — дополнительный монтажный блок № 3; 9 — соединительный блок № 3.

Центральное распределительное устройство (вид спереди) автомобилей Audi А6 C4 (1994-1997 гг.) на рисунке цифра 4.

Сохранить в Альбом

1. Разгрузочное реле (№ 213); 2. Реле звукового сигнала; 3. Реле системы омывателя фар головного освещения; 4. Реле центрального замка; 5. Реле прерывания работы стеклоочистите­ля и стеклоомывателя (№ 229); 6. Реле топливного насоса (№ 208).

Дополнительный монтажный блок № 1 автомобилей Audi А6 (1994 -1997 гг.)

Сохранить в Альбом

1. Реле управления вентилятором охлажде­ния при неработающем двигателе (№ 272) 2. Реле вентилятора охлаждения двигателя (№ 214) 3. Реле включения 3-й скорости вентилятора (№ 217) 4. Реле ламп противотуманного света 5. — 6. — 7. Реле ламп дневного света 8. Реле лампы подсветки переключателя пе­редач 9. Реле муфты кондиционера (№ 267) 10. Реле включения модуля кондиционера 11. Реле очистителя и омывателя заднего стекла 12. — 13. Реле питания громкоговорителя 14. Блок контроля исправности ламп 15. Блок контроля исправности ламп 16. Блок управления системой гидроусилите­ля рулевого управления «Servotronic» 17. —

Предохранитель Ампер Защищаемая цепь А1 30 А стеклоподъемники А2 30 А стеклоподъемники/ сдвигаемая панель крыши А3 15 А централизованное управление замками А4 15 А радио, динамики А5 20 А обогрев запорного цилиндра, прикуриватель В1 30 А электропривод сиденья водителя В2 30 А электропривод сиденья переднего пассажира В3 30 А обогрев сиденья В4 30 А тягово-сцепное устройство В5 20 А сдвигаемая панель крыши

Дополнительный монтажный блок N° 2 автомобилей Audi А6 (1994—1997 гг.) на рисунке цифра 5

Сохранить в Альбом

1. Блок управления электростеклоподъемни­ком и электроприводом люка 2. Блок управления электростеклоподъемни­ком и электроприводом люка 3. Блок управления электроприводом зерка­ла заднего вида 4. Блок управления электроприводом зерка­ла заднего вида 5. — 6. — 7. Предохранитель вентилятора системы ох­лаждения

Дополнительный монтажный блок N° 3 автомобилей Audi А6 (1994—1997 гг.) на рисунке цифра 8

Сохранить в Альбом

1. — 2. — 3. — 4. — 5. Реле насоса дополнительной подачи воз­духа в выпускной коллектор 6. — 7. 8. Предохранитель насоса дополнительной подачи воздуха в выпускной коллектор

Монтажный блок предохранителей автомобилей Audi A6 C4 (1994-1997 гг.). Расположен в салоне слева на панели за крышкой, на первом рисунке цифра 2.

Сохранить в Альбом

Сохранить в Альбом

Сохранить в Альбом

Дополнительный блок предохранителей

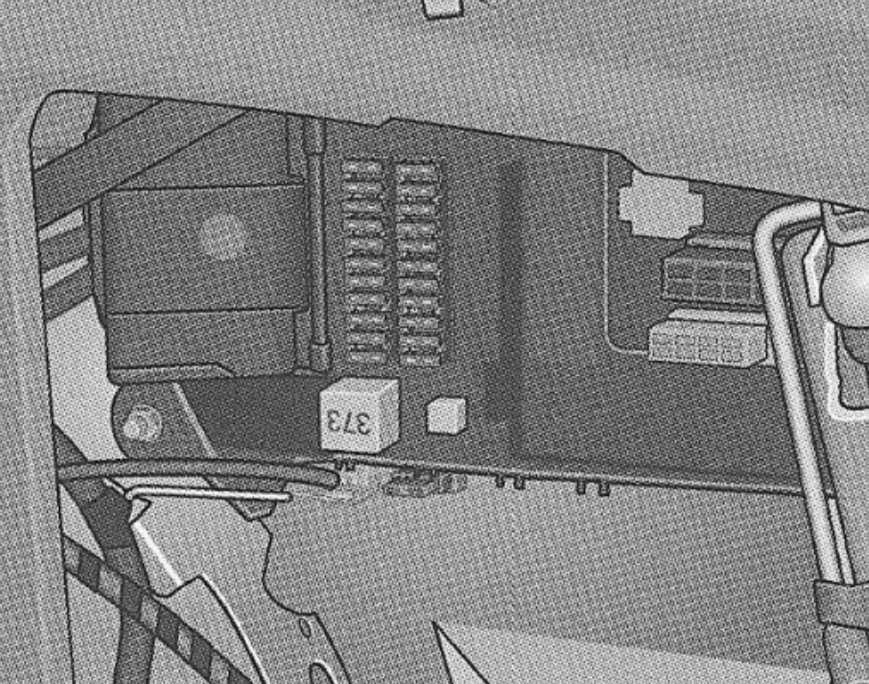

Чтобы получить доступ к дополнительному блоку, расположенному в салоне автомобиля, необходимо открутить четыре шурупа, крепящие крышку, находящуюся под рулём.

Комплектация дополнительного блока зависит от модификации авто, и часто не все элементы схемы могут быть задействованы.

В дополнительном блоке установлены автоматические предохранители, отключающиеся при коротком замыкании в сети — после того, как неисправность будет устранена, они самостоятельно включатся.

В салонном блоке находятся следующие компоненты электрической схемы автомобиля:

• общий предохранитель;
• блок управления климат-контролем или кондиционером;
• блок управления АКПП и системой АБС;
• блок управления электродвигатели стёкол и люка;
• электронный блок управления двигателем;
• управление подогревом водительского и пассажирских сидений (отдельные блоки для каждого);
• управление сидений с электроприводом;
• система управления головным светом;
• внутрисалонное освещение;
• управление ремнями и подушками безопасности;
• система оповещения о давлении масла, закрытых дверях и пр.

Полезная статья:
Какие лучше выбрать свечи для Ауди 80?

Также в монтажной схеме присутствуют неиспользуемые элементы (резерв), к которым можно подключать дополнительное оборудование: усилитель для акустической системы, охранную сигнализацию, электрический замок багажника и прочие дополнительные устройства и электрооборудование.

Доверять установку новых устройств или ремонт электропроводки в автомобиле ауди 80 следует доверять только профессионалам — в противном случае существует высокий риск возгорания проводки.

Если вдруг в автомобиле перегорели предохранители, сперва следует устранить причину неисправности, в противном случае они будут продолжать гореть.

Вам будут полезны несколько видео

Предохранители в автомобиле Ауди предназначенные для защиты электрических цепей от токов короткого замыкания и токов перегрузки. Преимущественно предохранители используются для защиты от токов короткого замыкания. Перед заменой предохранителя, выключите все фары, лампочки и электрооборудование автомобиля, а также достаньте ключ из замка зажигания для того, чтобы не повредить систему электрооборудования. Для снятия крышки блока предохранителей/ реле, отсоедините обе защелки снаружи крышки. Просмотрите список предохранителей для того, чтобы определить какой предохранитель защищает вышедшую из строя цепь. Снимите перегоревший предохранитель при помощи пластикового зажима. Этот зажим расположен на крышке блока предохранителей. Замените перегоревший предохранитель, который можно определить по перегоревшей металлической полоске, предохранителем той же мощности. Основной элемент предохранителя — плавкая вставка постоянного или переменного сечения, которая при токах срабатывания сгорает (плавится с последующим возникновением и гашением электрической дуги), отключая электрическую цепь. Происходит этот процесс достаточно быстро — времятоковые характеристики предохранителя показаны на диаграмме:

Правый салонный блок предохранителей

Правый салонный блок расположен в торце приборной панели со стороны пассажира. Для доступа к предохоранителям аккуратно подденьте и уберите защитную крышку.

№ на схеме	Номинал предохранителя	Защищаемая цепь
Черный блок
1	15 А	Модуль (блок) управления Advanced key
2	20 А	Передний прикуриватель
3	5 А	Датчики (система) контроля давления в шинах
4	20 А	до 2008.: Пусто (Резерв) 2009-2011: Передняя розетка
5	15 А	Интеллектуальный модуль мощности переднего пассажира (открытие бардачка (вещевого ящика))
6	15 А	Панель (блок) управления правой дверью
7	20 А	Электрический привод панели люка крыши
8	10 А	ЭБУ Кондиционера (A/C)
9	30 А	Подогрев передних сидений (водителя и пассажира)
10	5 А / 10 А	(MMI) Система упр-ия многофункциональным дисплеем (коммуникация)
11	15 А	Система упр-ия Подвеской (регулировка дорожного просвета)
12	5 А	Коммуникация: Могнитола (аудиосистема)
Коричневый блок предохранителей
1	20 А	Бензонсаос (топливный насос) с электрическим приводом
2	15 А	до 2008.: Пусто (Резерв) 2009-2011: Адаптивная пневмоподвеска
3	—	2008 г.в.:Пусто (Резерв) 2009-2011 г.в.: Audi Lane Assist — Блок контроля полосы движения
4	5 А	2008 г.в.: Пусто (Резерв) 2009-2011 г.в.: Audi side assist — датчик контроля слепых зон (перестроение)
5	5 А	Система упр-ия Подвеской (регулировка дорожного просвета)
6	5 А	Переключатель (кулиса) автоматической коробки передач (АКПП) / датчик (выключатель) сцепления
7	5 А	Модуль управления системой помощи при Парковке plus (parking system) (Акустическая)
8	5 А	Модуль (блок) управления Gateway
9	5 А	Электроника правой фары : регулятор угла наклона фары (регулировка фар), дополнительный свет фонаря (вспомогательный)
10	5 А	(Аirbag) Подушка безопасности
11	5 А	Подогрев задних сидений
12	5 А	Пусто (Резерв)

Блок предохранителей и реле в салоне

Фото расположения блока предохранителей и реле Lifan Solano 620 и Solano 2 в салоне

В салоне находится один монтажный блок с предохранителями и реле. Как в Солано 620 так и в Солано 2, он расположен с водительской стороны в нижней части панели приборов за маленьким вещевым / перчаточным ящиком (бардачком).

Фото блока c двух сторон в салоне Lifan Solano 620 и Solano 2

Для доступа к реле необходимо:

Открыть вещевой ящик, надавить на створки ящичка и вытащить его из пазов.
Доступ к блоку

Для доступа к предохранителям :

Удобнее — заглянуть под панель приборов снизу (не очень удобно) и снять защитную пластиковую крышку с блока (при ее наличии).
Защитная крышка

Схема блока предохранителей в салоне Lifan Solano 620 и Solano 2

№ на схеме	Номинал пред-ля	Защищаемая цепь
СОЛАНО 620
1	10 А	Центральный замок (питание от электронного блока управления электрооборудованием кузова BCM (блок комфорта))
2	15 А	Указатели поворотов, аварийная сигнализация (аварийка)
3	10 А	Бензонасос (топливный насос)
4	15 А	Стеклоочиститель лобового стекла (дворники)
5	15 А	Прикуриватель
6	10 А	Резервный (запасной)
7	10 А	Тормозная система ABS (питание на блок АБС)
8	5 А	Электронный блок управления электрооборудованием «ВСМ» (блок комфорта)
9	5 А	Противотуманные фонари — задние
10	15 А	Магнитола (аудиосистема)
11	15 А	Сигнал (гудок, клаксон)
12	5 А	Магнитола (управление аудиосистемой на руле)
13	10 А	Огни света заднего хода
14	5 А	Замок зажигания (контроль замка от ВСМ)
15	5 А	Освещение в багажном отделении (багажнике), лампы подсветки проемов дверей
16	10 А	Габариты; дневные ходовые огни
17	15 А	Резервный (запасной)
18	10 А	Электропривод боковых зеркал заднего вида
19	10 А	Электронный блок управления отопителем (печкой) и кондиционером (A/C)
20	5 А	СТОП-сигналы
21	10 А	Система управления Подушками безопасности SRS
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	30 А	Стеклоподъемники
24	5 А	Питание на кнопки центрального замка (блок упр-ия отопителем)
25	10 А	Резервный (запасной)
26	10 А	Комбинация/набор приборов
27	5 А	Резервный (запасной)
28	15 А	Резервный (запасной)
29	10 А	Люк в крыше (электропривод)
30	10 А	Резервный (запасной)
31	10 А	Резервный (запасной)
32	25 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	30 А	Зажигание АМ2
35	30 А	Зажигание АМ1
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	15 А	Обогрев / подогрев передних сидений
39	5 А	Комбинация/набор приборов
40	20 А	Резервный (запасной)
41	15 А	Генератор, катушки зажигания, датчик скорости автомобиля, датчик положения коленчатого вала
СОЛАНО 2
1	15 А	Диагностический разъем / Аудиовидеосистема
2	10 А	Система пассивного бесключевого доступа / запуска двигателя (PKE/PEPS)
3	10 А	Задние противотуманные фонари
4	15 А	Резервный (запасной)
5	10 А	Стоп-сигналы
6	10 А	Контроллер системы кондиционирования
7	15 А	Прикуриватель
8	5 А	Блока управления кондиционером
9	30 А	Стеклоподъемники электрические
10	15 А	Указатели поворота
11	25 А	Генератор
12	15 А	Электрическпя блокировка рулевой колонки (ESCL)
13	5 А	Магнитола (выключатель электропитания аудио- видеосистемы)
14	15 А	Резервный (запасной)
15	5 А	Лампы подсветки двери, фонарь подсветки багажника
16	15 А	Люк в крыше (электропривод)
17	10 А	Электропитание блока управления ABS (АБС)
18	10 А	Система управления Подушками безопасности SRS
19	15 А	Бензонасос (топливный насос)
20	10 А	Электропривод боковых зеркал заднего
21	20 А	Стеклоочиститель (дворники)
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	10 А	Габаритные огни
24	5 А	Комбинация/набор приборов
25	15 А	Центральный замок
26	10 А	Предохранитель B+ комбинации приборов
27	5 А	Резервный (запасной)
28	20 А	Резервный (запасной)
29	10 А	Предохранитель B+ блока BCM
30	10 А	Резервный (запасной)
31	25 А	Резервный (запасной)
32	15 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	20 А	Электропривод передних сидений
35	20 А	Стартер
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	10 А	Блок управления трансмиссией (TCU)
39	10 А	Управление электропитанием блока BCM
40	15 А	Обогрев / подогрев сидений
41	10 А	Фонари заднего хода

Реле

Схема стороны блока реле в салоне Lifan Solano 620 и Solano 2

№ на схеме	Защищаемая цепь
СОЛАНО 620
R1	Реле звукового сигнала
R2	Реле задних противотуманных огней
R3	Реле Бензонасоса (топливного насоса)
R4	Реле обогрева / подогрева заднего стекла
R5	Пусто (резерв)
R6	Пусто (резерв)
R7	Реле розетки для подключения дополнительного оборудования
СОЛАНО 2
R1	Реле задних противотуманных огней
R2	Реле обогрева / подогрева заднего стекла
R3	Реле Бензонасоса (топливного насоса)
R4	Реле START (стартер)
R5	Реле ACC (замок зажигания положение ACC)
R6	Реле IG1 (зажигание 1)
R7	Реле IG2 (зажигание 2)

Блок предохранителей и реле в багажнике

Данный блок расположен справой стороны багажного отделения, там же где расположен домкрат. Для доступа к нему необходимо убрать боковую обшивку багажника и открыть защитную пластиковую крышку.

№ на схеме	Номинал предохранителя	Защищаемая цепь
Черный блок предохранителей
1	30 А	Усилитель BOSE/Digital Signal Processing (DSP)
2	5 А	MMI, усилитель антенны
3	30 А	Ручник (стояночный тормоз электромеханический): Левый мотор
4	30 А	Ручник (стояночный тормоз электромеханический): Правый мотор
5	20 А	Розетка в багажнике
6	5 А	(АКБ) Аккумулятор — система управления питанием / энергией
7	20 А	Интеллектуальный модуль распр-ия мощности сзади (свет справа)
8	5 А	Интеллектуальный модуль распр-ия мощности сзади
9	30 А	Интеллектуальный модуль распр-ия мощности сзади (свет слева)
10	35 А	Стеклоподъемники (Справой стороны)
11	20 А	В автомобилях с левым рулевым управлением: помощь при парковке (Акустическая система парковки)
5 А	В автомобилях с правым рулевым управлением: передний прикуриватель
12	20 А	Прикуриватель задний
Коричневый блок предохранителей
1	5 А	Видеокамера заднего хода (праковка)
2	30 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
3	30 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
4	20 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
5	5 А	Усилитель антенны
6	5 А	(TV-tuner) ТВ-тюнер
7	5 А	Навигация
8	20 А	Автономный отопитель (фен, webasto)
9	5 А	Цифровой тюнер (Digital tuner)
10	15 А	(Фаркоп) Блок управления тягово-сцепным устройством
11	15 А	(Фаркоп) Тягово-сцепное устройство (свет слева)
12	15 А	(Фаркоп) Тягово-сцепное устройство (свет справа)

Обозначение Реле в багажном отсеке

№ на схеме	Защищаемая цепь
8	Реле подогрева заднего стекла (обогреватель заднего ветрового стекла)
9	На авто с 2006 г.в.: Блок реле топливного насоса доп. отопителя
10	Реле Бензонасоса (топливный насос)

Видео по решению проблем с электромеханическим ручником Ауди А6 С6

В данном видео (на русском) рассмотрена проблема с мигающим значком Parking brake на панели приборов и самом переключателе тормоза, наглядно продемонстрировано месторасположение предохранителей электроручника.

Источник

Блок предохранителей с правой стороны панели приборов

Находится соответственно с правой стороны приборной панели.

Таблица с назначением предохранителей

блок предохранителей (черный)
1	5A телепаспорт (в некоторых экспортных странах)
2	20A передний прикуриватель
3	5A система контроля давления воздуха в шинах
4	отсутствует
5	15A интеллигентный модуль мощности переднего пассажира (отпирание вещевого ящика)
6	15A блок управления правой дверью
7	20A сдвигаемая панель крыши
8	10A органы управления кондиционером
9	30A обогрев передних сидений
10	5/10A коммуникация
11	15A регулирование дорожного просвета
12	5A коммуникация
блок предохранителей (коричневый)
1	20A топливный насос с электроприводом
2	5A автомобильный телефон (Bluetooth)
3	отсутствует
4	отсутствует
5	5A регулирование дорожного просвета
6	5A кулиса переключения автоматической коробки передач/ выключатель сцепления
7	5A помощь при парковке (acoustic parking system)
8	5A блок управления Gateway
9	5A автоматический регулятор угла наклона фар (вспомогательный свет фар), электроника правой фары
10	5A подушка безопасности
11	5A обогрев задних сидений
12	отсутствует

Номенклатурные номера предохранителей и реле Ауди A6 C6

Название	Номенклатурный номер VAG
Предохранитель 19/2х5 10A — красный	N01 713 111
Предохранитель 19/2х5 15A — голубой	N01 713 112
Предохранитель 19/2х5 20A — желтый	N01 713 123
Предохранитель 19/2х5 25A — прозрачный	N01 713 114
Предохранитель 19/2х5 30A — светло-зеленый	N01 713 124
Предохранитель 19/2х5 5A — светло-коричневый	N01 713 116
Предохранитель 19/2х5 3A — фиолетовый	N01 713 117
Предохранитель 19/2х5 7,5A — коричневый	N01 713 118
Предохранитель 19/2х5 1A — черный	N01 713 119
Предохранитель 19/2х5 40A — оранжевый	N01 713 120
Предохранитель 10/2х2.8 5A — светло-коричневый	N10 261 501
Предохранитель 10/2х2.8 7,5A — коричневый	N10 261 502
Предохранитель 10/2х2.8 10A — красный	N10 261 503
Предохранитель 10/2х2.8 15A — голубой	N10 261 507
Предохранитель 10/2х2.8 20A — желтый	N10 261 508
Предохранитель 29/2х8 30A — светло-зеленый	N10 251 903
Предохранитель 29/2х8 40A — оранжевый	N10 251 901
Предохранитель 29/2х8 50A — красный	N10 251 904
Предохранитель 29/2х8 60A — голубой	N10 251 902
Предохранитель 29/2х8 80A — прозрачный	N10 251 905
Реле электровентилятора	7M0 951 253 A
Реле топливного насоса	4H0 951 253
Реле включения вентилятора	8D0 951 253 A
Реле универсальное(название)	7M0 951 253 C
Реле управления стартером	431 951 253 G
Реле накаливания	1H0 959 142
Реле стеклоочистителя	1L0 906 381
Съемник плоских предохранителей	8D0 941 802

Правый салонный блок предохранителей

Правый салонный блок расположен в торце приборной панели со стороны пассажира. Для доступа к предохоранителям аккуратно подденьте и уберите защитную крышку.

№ на схеме	Номинал предохранителя	Защищаемая цепь
Черный блок
1	15 А	Модуль (блок) управления Advanced key
2	20 А	Передний прикуриватель
3	5 А	Датчики (система) контроля давления в шинах
4	20 А	до 2008.: Пусто (Резерв) 2009-2011: Передняя розетка
5	15 А	Интеллектуальный модуль мощности переднего пассажира (открытие бардачка (вещевого ящика))
6	15 А	Панель (блок) управления правой дверью
7	20 А	Электрический привод панели люка крыши
8	10 А	ЭБУ Кондиционера (A/C)
9	30 А	Подогрев передних сидений (водителя и пассажира)
10	5 А / 10 А	(MMI) Система упр-ия многофункциональным дисплеем (коммуникация)
11	15 А	Система упр-ия Подвеской (регулировка дорожного просвета)
12	5 А	Коммуникация: Могнитола (аудиосистема)
Коричневый блок предохранителей
1	20 А	Бензонсаос (топливный насос) с электрическим приводом
2	15 А	до 2008.: Пусто (Резерв) 2009-2011: Адаптивная пневмоподвеска
3	—	2008 г.в.:Пусто (Резерв) 2009-2011 г.в.: Audi Lane Assist — Блок контроля полосы движения
4	5 А	2008 г.в.: Пусто (Резерв) 2009-2011 г.в.: Audi side assist — датчик контроля слепых зон (перестроение)
5	5 А	Система упр-ия Подвеской (регулировка дорожного просвета)
6	5 А	Переключатель (кулиса) автоматической коробки передач (АКПП) / датчик (выключатель) сцепления
7	5 А	Модуль управления системой помощи при Парковке plus (parking system) (Акустическая)
8	5 А	Модуль (блок) управления Gateway
9	5 А	Электроника правой фары : регулятор угла наклона фары (регулировка фар), дополнительный свет фонаря (вспомогательный)
10	5 А	(Аirbag) Подушка безопасности
11	5 А	Подогрев задних сидений
12	5 А	Пусто (Резерв)

Книга по ремонту и обслуживанию

Если Вам нужно больше информации, скачайте книгу по ремонту и эксплуатации ауди а6 с6 в формате pdf

Обращаем внимание, занимает более 200 мб

Audi 80
третьего поколения выпускался с 1986 года в округлом, полностью оцинкованным корпусе для защиты от коррозии, с мягкой клиновидной формой. Год выпуска автомобиля достаточно давний, поэтому вероятность возникновения проблем с электрикой или приборами высока.

В случае возникновения внештатной ситуации, связанной с электрическими приборами, следует в первую очередь проверить на целостность предохранители и реле Audi 80
. Данная статья вам в помощь.

Блок предохранителей №3 Ауди A6 C6

Блок предохранителей №3

Блок предохранителей черный

№	Защищаемая цепь	Ток в А
1	Автономный отопитель	20A
2	Отсутствует
3	Электромеханический стояночный тормоз, левый мотор	30А
4	Электромеханический стояночный тормоз, правый мотор	30А
5	Розетка в багажнике	20А
6	Аккумулятор – система менеджмента энергии	5А
7	Интеллигентный модуль мощности сзади(свет справа)	20А
8	Интеллигентный модуль мощности сзади	5А
9	Интеллигентный модуль мощности сзади(свет слева)	30А
10	Стеклоподъемники (правая сторона автомобиля)	35А
11	Помощь при парковке	5А
12	Задний прикуриватель	20А

Блок предохранителей коричневый

№	Защищаемая цепь	Ток в А
1	Отсутствует
2	Отсутствует
3	Отсутствует
4	Отсутствует
5	Коммуникация	5А
6	ТВ-тюнер	5А
7	Навигация	5А
8	Digital Signal Processing(DSP)/усилитель BOSE	30А
9	Цифровой тюнер	5А
10	Блок управления тягово-сцепным устройством	15А
11	Тягово-сцепное устройство(левый свет)	15А
12	Тягово-сцепное устройство(правый свет)	15А

Центральное распределительное устройство

Согласно рисунку, представлены следующие реле:

• автомобильного гудка (1)
• коммутационное разгрузки (2)
• гидронасоса (на аллроад) (3)
• устройства для очистки стекол (5, 6).

Позицию 4 занимают:

• для движков, требующих бензин – реле бензонасоса
• если дизель – реле, управляющее свечами зажигания.

Кроме перечисленного, представлен ряд предохранителей следующих систем и функций:

• регулировка руля (А)
• шторка заднего стекла(В)
• управление охранной системой (С).

В позиции С могут находиться предохранители, соответствующие комплектации и предназначению машины:

• S204
• аварийного выхода на авто спецназначения
• системы управления рулевой колонки с дополнительными функциями.

Luggage compartment

Fuse and relay box is located on the left under the casing, where the jack is. More details in the video.

Diagram

8 – Rear window defogger relay, 9 – from 2006: Additional heater fuel pump relay, 10 – Fuel pump relay.

Designation

No.	Protected chain
Black fuse box
1	30A Digital / Signal Processing (DSP) / BOSE amplifier
2	5A MMI, antenna amplifier
3	30A Electromechanical parking brake, left motor
4	30A Electromechanical parking brake, motor right
5	20A Socket in the trunk
6	5A Battery – Power Distribution System
7	20A Intelligent power distribution unit (light on the right)
8	5A Rear Intelligent Power Distribution Unit
9	30A Intelligent power distribution unit at the back (light on the left)
10	35A Windows (right side of the car)
11	5A Left-hand drive models: Park assist. 20A RHD Models: Front Cigarette Lighter
12	20A Rear cigarette lighter
Brown fuse box
1	5A Reverse Parking Camera
2	30A Power tailgate
3	30A Power tailgate
4	20A Power tailgate
5	5A Antenna amplifier
6	5A TV tuner
7	5A Intelligent power distribution unit (comfort)
8	20A Auxiliary heater
9	5A Digital tuner
10	15A Traction hitch control unit
11	15A Traction – hitch (left lamp)
12	15A Traction – hitch (right lamp)

Блок предохранителей и реле в багажнике

Данный блок расположен справой стороны багажного отделения, там же где расположен домкрат. Для доступа к нему необходимо убрать боковую обшивку багажника и открыть защитную пластиковую крышку.

Фото блока предохранителей и реле в багажнике с правой стороны Audi A6 C6

№ на схеме	Номинал предохранителя	Защищаемая цепь
Черный блок предохранителей
1	30 А	Усилитель BOSE/Digital Signal Processing (DSP)
2	5 А	MMI, усилитель антенны
3	30 А	Ручник (стояночный тормоз электромеханический): Левый мотор
4	30 А	Ручник (стояночный тормоз электромеханический): Правый мотор
5	20 А	Розетка в багажнике
6	5 А	(АКБ) Аккумулятор — система управления питанием / энергией
7	20 А	Интеллектуальный модуль распр-ия мощности сзади (свет справа)
8	5 А	Интеллектуальный модуль распр-ия мощности сзади
9	30 А	Интеллектуальный модуль распр-ия мощности сзади (свет слева)
10	35 А	Стеклоподъемники (Справой стороны)
11	20 А	В автомобилях с левым рулевым управлением: помощь при парковке (Акустическая система парковки)
5 А	В автомобилях с правым рулевым управлением: передний прикуриватель
12	20 А	Прикуриватель задний
Коричневый блок предохранителей
1	5 А	Видеокамера заднего хода (праковка)
2	30 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
3	30 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
4	20 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
5	5 А	Усилитель антенны
6	5 А	(TV-tuner) ТВ-тюнер
7	5 А	Навигация
8	20 А	Автономный отопитель (фен, webasto)

Обозначение Реле в багажном отсеке

№ на схеме	Защищаемая цепь
8	Реле подогрева заднего стекла (обогреватель заднего ветрового стекла)
9	На авто с 2006 г.в.: Блок реле топливного насоса доп. отопителя
10	Реле Бензонасоса (топливный насос)

Видео по решению проблем с электромеханическим ручником Ауди А6 С6

В данном видео (на русском) рассмотрена проблема с мигающим значком Parking brake на панели приборов и самом переключателе тормоза, наглядно продемонстрировано месторасположение предохранителей электроручника.

Видео про предохранители Audi A6 C6 (4F)

На типе 169 устанавливается блок центрального интерфейса (ZGW). Назначением этого блока является управление обменом данными между шинами CAN. Одновременно он выполняет диагностику различных блоков управления подключенных к шинам CAN.

Расположение БУ ZGW:

Центральный интерфейс (N93) находится на передней стойке в ногах у водителя.

Функции блока управления Центрального интерфейса ZGW (N93)

CAN Распределитель потенциалов

X30/4 Штекерный разъем распределителя потенциалов (CAN) справа

Расположен в ногах пассажира под вещевым ящиком справа от блока SAM (N10)

X63/4 Штекерное соединение адаптера шины CAN, 2-полюсное

Штекерное соединение находится в ногах пассажира на передней стойке

X30/7 Штекерный разъем распределителя потенциалов (CAN)

Расположен в ногах пассажира под вещевым ящиком слева от блока SAM (N10)

Распределитель потенциалов CAN является соединением между шинами CAN

Диагностический разъем X11/4, как и ранее, расположен в ногах у водителя.

• Как отключить смс сообщения на телефоне а1



• Не могу ввести паспортные данные в госуслугах на мобильном телефоне



• Как сделать из телефона сделать сенсорный



• Не работает вк на компьютере а на телефоне работает



• Отп банк телефон оператора не с роботом
