Блок под капотом
Он расположен под капотом с правой стороны ближе к водителю под чёрной крышкой.
фотография блока
Общая схема предохранителей BMW E36
Описание
| 1 | Реле топливного насоса |
| 2 | Реле электронного блока управления двигателем |
| 3 | Реле кислородного датчика |
| 4 | Реле звукового сигнала |
| 5 | Реле противотуманных фар |
| 6 | Реле фар |
| 7 | Реле дальнего света фар |
| 8 | Реле аварийной сигнализации |
| 9 | Реле электродвигателя вентилятора отопителя |
| 10 | Реле обогревателя заднего стекла |
| 11 | Предохранительное реле ABS |
| 12 | Реле насоса ABS |
| 13 | Реле 2 электродвигателя вентилятора системы охлаждения |
| 14 | Реле электромагнитной муфты компрессора кондиционера |
| 15 | Реле 1 электродвигателя вентилятора системы охлаждения |
| F1 | (30A) Люк |
| F2 | (15A) Разъем электрооборудования прицепа |
| F3 | (30A) Омыватель /очиститель фар |
| F4 | (15A) Подогреватель сиденья |
| F5 | (30A) Электропривод сиденья |
| F6 | (20A) Обогреватель заднего стекла |
| F7 | (5A) Обогреватель замка зажигания, центральный замок, противоугонная система, привод складывающейся крыши |
| F8 | (15A) Звуковой сигнал |
| F9 | (20A) Аудиосистема |
| F10 | (30A) Электронный блок управления ABS/TCS, система активной подвески |
| F11 | (7,5A) Фара- левая |
| F12 | (7,5A) Фара-правая |
| F13 | (5A) Электропривод стеклоподъёмников — зад. (2-дверные модели) |
| F14 | (30A) Электропривод стеклоподъемников |
| F15 | (7,5A) Противотуманные фары-передние, комбинация приборов |
| F16 | (5А) Блок управления двигателем, кондиционер |
| F17 | (7,5A) Задние противотуманные фонари |
| F18 | (15A) Топливный насос |
| F19 | (15A/30A) Электропривод стеклоподъемников-зад. (4-дверные модели/кабриолет) |
| F20 | (10A) Система кондиционирования/отопления |
| F21 | (5A) Электронный блок управления ABS/TCS, система активной подвески |
| F22 | (5A) Противотуманные фары |
| F23 | (5A) Подогреватели сидений, комбинация приборов, часы, маршрутный компьютер, указатели поворота, система ABS, лампа освещения моторного отсека, отопитель, обогреватель заднего стекла, противотуманные фары, реле фар |
| F24 | (15A) Обогреватели форсунок омывателя лобового стекла, электропривод зеркал заднего вида на дверях, система парковки |
| F25 | (5A) Выключатель освещения (фары/противотуманные фары) |
| F26 | (10A) Фонари заднего хода, селектор КПП, кислородный датчик, диагностический разъем, подогреватель топлива |
| F27 | (5A) Антиблокировочная система тормозов/противобуксовочная система, комбинация приборов, маршрутный компьютер |
| F28 | (5A) Электронный блок управления двигателем, электронный блок управления противобуксовочной системы, блок управления системой поддержания скорости |
| F29 | (7,5A) Дальний свет — левая фара |
| F30 | (7,5A) Дальний свет- правая фара |
| F31 | (15A) Комбинация приборов, часы, маршрутный компьютер, противоугонная система, блок управления сигналом системы центрального замка, система кондиционирования |
| F32 | (30A) Предохранитель прикуривателя |
| F33 | (10A) Передние/задние габариты-лев. Лампа освещения моторного отсека, лампы освещения салона, разъем зарядки, противоугонная система, телефон, обогреватель замка двери |
| F34 | (30A) Лампы указателей поворота/аварийной сигнализации, датчик удара (противоугонная система), противоугонная система |
| F35 | (25A) Центральный замок, привод складывающейся крыши |
| F36 | (30A) Блок управления очистителем/омывателем лобового стекла |
| F37 | (10A) Передние и задние габариты -правые |
| F38 | (30A) ABS |
| F39 | (7,5A) Реле электромагнитной муфты компрессора кондиционера |
| F40 | (30A) Электропривод сиденья |
| F41 | (30A) Электродвигатель вентилятора конденсатора кондиционера |
| F42 | (7,5A) Система SRS, система защиты при опрокидывании (кабриолет) |
| F43 | (5A) Лампы освещения салона, противоугонная система, центральный замок, телефон, привод складывающейся крыши |
| F44 | (15A) Блок управления очистителями/омывателя лобового стекла, лампа подсветки вещевого ящика, аудиосистема, противоугонная система |
| F45 | (7,5A) Маршрутный компьютер, вспомогательный блок сигнализации |
| F46 | (7,5A) Комбинация приборов, стоп-сигналы, система поддержания скорости |
K2 – реле звукового сигнала; K4 – реле нагнетателя отопления; K10– предохранительное реле ABS; K13 – реле обогревателя заднего стекла; K16– реле-прерыватель указателей поворотов и аварийной сигнализации; K19 – реле компрессора климатической установки; K21 – реле электропривода вентилятора радиатора (климатическая установка) 1-й ступени; K22 – реле электропривода вентилятора радиатора (климатическая установка) 2-й ступени; K46 – реле фар дальнего света; K47 – реле противотуманных фар; K48 – реле фар ближнего света; K75 – реле двигателя насоса ABC; K6300 – главное реле системы зажигания/впрыска Motronic; K6301 – реле топливного насоса; K6303 – реле обогрева лямбда-зонда.
Замена предохранителей на bmw e34
На подготовительном этапе проверяем наличие:
- Комплекта новых модулей, реле – прерывателей;
- Отвертки с плоским наконечником;
- Пластикового пинцета для извлечения модулей с посадочного места;
- Дополнительного освещения.
Последовательность действий при замене в моторном отсеке:
- Устанавливаем техническое средство на платформу, фиксируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
- Глушим двигатель, открываем капот, в правой части отсека, ближе к жабо расположен пластиковый корпус с монтажным блоком;
- Открываем пластиковую крышку, пинцетом извлекаем модуль по порядковому номеру;
- На место неисправного элемента вставляем новый, закрываем корпус.
Водителю на заметку!!! Работы по замене модулей сети проводите после того, как отключили силовые клеммы от аккумуляторной батареи.
Установка новых предохранителей в салоне автомобиля:
- Открываем задний ряд дверей. Отщелкиваем диван, предварительно подняв два фиксатора по бокам. Извлекаем сиденье из салона машины;

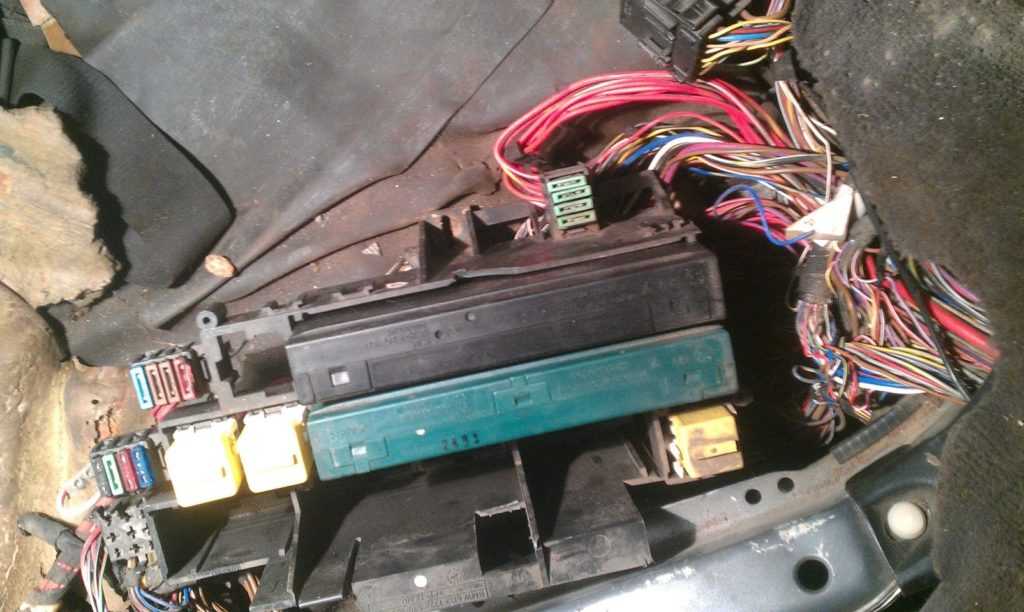

- Справа расположен монтажный блок с реле – прерывателями. Чтобы заменить неисправные элементы необходимо извлечь реле из посадочного гнезда;
- На штатное место вставить новые прерыватели, после чего установить сиденье вновь.
На практике, реле – коммутаторы служат дольше предохранителей, их меняют редко. В основном, после деформации кузова, лобового столкновения, аварией.
Мастера сервисных центров рекомендуют проверять монтажный блок в моторном отсеке на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте образования, скопления конденсата в пластиковом корпусе.
Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.
Средний ресурс эксплуатации предохранителей, реле — прерывателей на БМВ — 70 тыс. км, и более.
Процесс снятия и замены блока
Процедура ремонта устройства проста при детальном рассмотрении. Потребуется соблюдать определенные правила и последовательность действий.
https://youtube.com/watch?v=D-m7E9iXm2I
Необходимые инструменты
Для замены блоков от мастера потребуется наличие инструмента:
- крестовая отвертка или головка №10 – зависит от года выпуска авто;
- специальный пинцет для извлечения предохранителей, при необходимости;
- плоская отвертка.
Этапы
Процедура разделяется на несколько шагов.
- Установить машину на ровной местности.
- Отключить клеммы от аккумуляторной батареи.
- Демонтировать крышку блока, отсоединив фиксаторы.
- При помощи десятой головки отпустить крепежные болты блока и поднять его с посадочного места.
- Далее следует отключить клеммы контактных групп от платы прибора.
- После этого, модуль можно полностью отключить от автомобиля.
Bmw e34 предохранители и реле
BMW E34 — очередная модификация кузова BMW 5 серии. Выпускалась эта серия в 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 и 1995 годах. Мы рассмотрим места расположения блоков реле и предохранителей бмв е34 и предложим оригинальную электросхему для этой серии машин.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
На БМВ Е34 бывают две версии электропроводки High Version и Low Version (рассматривая модели с мотором М50 либо с электроникой управления двигателем Siemens или Bosch). Основным отличием является установленная система самодиагностики — приборная панель снабжена дисплеем с бегущей строкой.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Так же версию можно определить посмотрев на блок предохранителей под капотом. Если в нижних рядах стоят большие блоки CCM (Check control module) и LKM (Light control module) то это High Version, если же там обычные квадратные реле – то это версия Low.
p, blockquote 5,0,0,0,0 —>
Обозначения предохранителей на BMW E34
№ предохранителя Сила тока, А Защищаемые цепи
- 1 15 Выключатель стоп-сигнала.
- Обмотка реле-прерывателя стеклоочистителя ветрового стекла.
- Комбинация приборов.
- Бортовой компьютер БМВ.
- 2 7,5 Обмотка реле включения ближнего света фар.
- Обмотка реле включения дальнего света фар.
- Контрольная лампа включения дальнего света фар.
- 3 10 Обмотка реле включения протифотуманных фар.
- Лампы заднего противотуманного света.
- Реле сигнализации дальним светом фар.
- Переключатель указателей поворота.
- 4 7,5 Левый задний фонарь.
- 5 10 Правый задний фонарь.
- Контрольная лампа аварийной сигнализации.
- Лампы освещения номерного знака.
- Выключатель освещения приборов.
- Лампы освещения органов управления.
- Лампы освещения приборов.
- 6 15 Реле-прерыватель указателей поворота.
- Датчик толчков и включения сигнала тревоги противоугонного устр-ва.
- 7 15 Лампы противотуманных фар.
- Контрольная лампа включения противотуманных фар.
- 8 7,5 Лампы заднего противотуманного света.
- 9 15 Звуковые сигналы.
- Циркуляционный насос отопителя.
- 10 7,5 Левая фара ближнего света.
- 11 7,5 Правая фара ближнего света.
- 12 15 Выключатель света заднего хода.
- Переключатель регулировки положения боковых зеркал заднего вида.
- Элементы обогрева жиклеров омывателя ветрового стекла.
- Омыватель ветрового стекла.
- 13 7,5 Левая фара дальнего света БМВ.
- 14 7,5 Правая фара дальнего света.
- 15 7,5 Резервный.
- 16 30 Переключатель обогрева сидений.
- Переключатель регулировки положения поясничной подушки сиденья.
- 17 7,5 Контролеер цифровой системы управления двигателем Motronic.
- Выключатель рычага селектора АКПП.
- Выключатель стоп-сигнала.
- Комбинация приборов.
- Обмотка реле привода уборки подголовников заднего сиденья.
- Противоугонное устройство.
- Бортовой компьютер.
- Блок дистанционного упреждения централизованной блокировкой замков дверей.
- 18 15 Переключатель управления противосолнечными шторками.
- Задние плафоны освещения салона.
- Радиоприемник («+» после включения зажигания).
- Телефон («+» после включения зажигания).
- 19 30 Переключатель вентилятора отопителя.
- 20 10 Комбинация приборов.
- Часы.
- Бортовой компьютер.
- 21 10 Лампа освещения багажного отделения.
- Передний и задние плафоны освещения салона.
- 22 30 Омыватель фар.
- 23 15 Электрический топливный насос.
- 24 10 Основной электронный блок управления электрооборудованием.
- 25 30 Электровентилятор.
- 26 30 Прикуриватель БМВ.
- 27 7,5 Блок управления отопителем.
- Электромагнитные клапаны отопителя.
- 28 15 Обмотка реле обогрева заднего стекла.
- Вентилятор коробки электронных блоков управления в моторном отсеке.
- Электронный блок управления усилителем рулевого управления.
- 29 7,5 Обмотка реле включения электровентилятора.
- Обмотка реле включения циркуляционного насоса отопителя.
- 30 7,5 Основной электронный блок управления электрооборудованием.
- Релейный блок.
- Выключатель замка передней левой двери (блокировка).
- Элементы обогрева замков дверей.
- 31 7,5 Выключатель замка передней правой двери (блокировка).
- Блок дистанционного управления блокировкой замков дверей.
- Выключатель капота противоугонного устройства.
- Выключатель сиденья противоугонного устройства.
- Выключатель аккумуляторной батареи противоугонного устройства.
- 32 7,5 Блок управления противосолнечными шторками.
- 33 7,5 Резервный.
- 34 30 Резервный.
- 35 30 Резервный.
- 36 30 Резервный.
- 37 Резервный.
- 38 Резервный.
- 39 Резервный.
- 40 10 Эл.двигатель привода регулировки подголовников заднего сиденья.
- 41 30 Радиоприемник («+» постоянно).
- 42 30 Эл.двигатель привода регул-ки положения левого переднего сиденья.
- 43 30 Эл.двигатель привода регул-ки положения правого переднего сиденья.
- 44 30 Стеклоочиститель ветрового стекла.
- 45 Резервный.
- 46 30 Элемент обогрева заднего стекла.
- 47 30 Основной электронный блок управления электрооборудованием.
- 48 Резервный.
- 49 Резервный.
- 50 30 Сцепное устройство для прицепа.
Это должен знать каждый владелец авто:
Комфорт на первом месте
И обе описываемые модели в полной мере ему соответствуют. Водитель и пассажир на переднем сиденье будут чувствовать себя как дома на диване, а поездка из пункта «А» в «Б» вне зависимости от расстояния будет максимально удобной, но есть одно огромное отличие. У BMW е34 сиденья для пассажиров за водительским креслом имеют очень маленький просвет.
Грубо говоря, сзади могут ездить только дети или те, кто будет готов к тому, что колени натирают уши. Но ведь недаром BMW считается одной из самых активно развивающихся компаний. Следующее поколение авто решило эту проблему. Сделано это было довольно просто – конструкторы увеличили колесную базу. Именно поэтому у bmw e39 сиденья для пассажиров сзади не менее комфортны, чем для самого водителя.
Описание предохранителей: расположение, схема, цена
Схема расположения реле – прерывателей
| Обозначения | Какой за что отвечает / что обеспечивает |
|---|---|
| K 1 | Противотуманные фары |
| K 2 | Сигнал |
| K 3 | Обогрев заднего стекла |
| K 4 | Цепь электрического питания |
| K 5 | Топливный насос (бензонасос) |
| K 6 | Зарезервировано |
| K 7 | Зарезервировано |
| K 8 | Омыватель фар |
| K 9 | Электрический вентилятор системы кондиционирования |
| K 10 | Муфта компрессора |
| K 11 | Зарезервировано |
| K 12 | Реле стартера |
| K 13 | Зарезервировано |
| K 14 | Электронный блок управления двигателем |
Схема установки предохранителей БМВ Е34
| Маркировка / ампераж | За что отвечает (с описанием) |
|---|---|
| F (Ф-1) / 40 | Электрический вентилятор системы охлаждения двигателя |
| F (Ф-2) / 80 | Насос гидравлического усилителя |
| F (Ф-3) / 40 | Цепи питания: диагностический разъем, аварийка, стеклоочиститель спереди, на омыватель стекла, центральный замок, габариты |
| F (Ф-4) / 40 | Фары |
| F (Ф-5) / 80 | Электрическая цепь РТС |
| F (Ф-6) / 30 | Зарезервировано |
| F (Ф-7) / 30 | ABS, система курсовой устойчивости |
| F (Ф-8) / 20 | АБС дополнительно |
| F (Ф-9) / 30 | Электронный блок управления двигателем |
| F (Ф-10) / 10 | Зарезервировано |
| F (Ф-11) / 30 | Замок зажигания, стартер, дополнительная цепь питания |
| F (Ф-12) / 20 | Втягивающее реле стартера |
| F (Ф-13) / 30 | Вспомогательная цепь питания, зажигание |
| F (Ф-14) / 30 | Зарезервировано |
| F (Ф-15) / 40 | Система кондиционирования |
| F (Ф-16) / 15 | Зарезервировано |
| F (Ф-17) / 40 | Обогрев заднего стекла |
| F (Ф-18) / 10 | Зарезервировано |
| F (Ф-19) / 20 | Система курсовой устойчивости (дополнительно) |
| F (Ф-20) / 15 | Противотуманные фары |
| F (Ф-21) / 15 | Сигнал |
| F (Ф-22) / 15 | Зарезервировано |
| F (Ф-23) / 20 | На омыватель фар |
| F (Ф-24) / 15 | Бензонасос |
| F (Ф-25) / 10 | Система кондиционирования |
| F (Ф-26) / 10 | Генератор |
| F (Ф-27) / 20 | Зарезервировано |
| F (Ф-28) / 15 | Зарезервировано |
| F (Ф-29) / 10 | ЭБУ |
| F (Ф-30) / 15 | Центральный замок |
| F (Ф-31) / 10 | ЭБУ |
| F (Ф-32) / 10 | Штатный прикуриватель |
| F (Ф-33) / 5 | Модуль омывателя фар |
| F (Ф-34) / 15 | Резервация |
| F (Ф-35) / 5 | Ближнего света |
| F (Ф-36) / 15 | Модуль омывателя лобового стекла |
Стоимость монтажного блока с оригинальными предохранителями на автомобиль БМВ Е34 от 4500 рублей, аналоги от 3800 рублей. Цена реле – прерывателей от 450 рублей за штуку.
Признаки неисправности предохранителей на БМВ Е34
- Из-за прогорания плавильных элементов между модулями простреливает искра. Что крайне опасно для электрической проводки, так как высока вероятность возгорания;
- В области расположения монтажного блока слышен запах плавленой пластмассы;
- Индикатор на приборной панели сигнализирует о неисправности оборудования в салоне, под капотом;
- Штатное оборудование не активно при подаче тока, напряжения на контакты.
Причины выхода из строя предохранителей на БМВ Е34
- Затягивание интервалов проведения технического осмотра БМВ Е34;
- Покупка не оригинальных комплектующих;
- Не соблюдение технологии монтажа;
- Деформация, повреждение монтажного блока;
- Короткое замыкание в электрической проводке автомобиля;
- Повреждение изоляционного слоя силовых кабелей;
- Ослабление контактов на клеммах, окисление.
Где находятся предохранители на сузуки гранд витара
Suzuki Grand Vitara представляет третье поколение модельного ряда Витара. В данной публикации вы найдёте описание блоков предохранителей и реле Сузуки Гранд Витара выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы покажем где находятся данные блоки, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 –>
p, blockquote 2,0,0,0,0 –>
Исполнение блоков и количество элементов в них в Вашем Suzuki Grand Vitara может отличаться от представленного и зависит от года выпуска и уровня комплектации автомобиля. А если не подходят схемы, изучите описание для Сузуки Витара.
Основной блок
p, blockquote 4,0,0,0,0 –>
Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.
p, blockquote 5,0,0,0,0 –>
p, blockquote 6,0,0,0,0 –>
Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.
p, blockquote 7,0,1,0,0 –>
p, blockquote 8,0,0,0,0 –>
Схема
p, blockquote 9,0,0,0,0 –>
p, blockquote 10,0,0,0,0 –>
Описание предохранителей
p, blockquote 11,0,0,0,0 –>
| 1 | 15А Электромагнитная муфта кондиционера |
| 2 | 20А Подогреватель кислородного датчика |
| 3 | 15А Электропривод дроссельной заслонки |
| 4 | 20А АКПП |
| 5 | 25А Обогреватель заднего стекла |
| 6 | 15А Звуковой сигнал |
| 7 | 20А Противотуманные фары |
| 8 | 20А Обогреватель зеркал |
| 19 | 15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар |
| 20 | 15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар |
| 9 | 40А Вентилятор отопителя |
| 10 | 30А Блок управления ABS 2, блок управления ESP |
| 11 | 50А Блок управления ABS 1, блок управления ESP |
| 12 | 20А Главное реле |
| 13 | 30А Электро насос омывателя фар |
| 14 | 10А Левая фара (дальний свет) |
| 15 | 10А Правая фара (дальний свет) |
| 16 | 10А Реле дальнего света фар, реле ближнего света фар |
| 17 | 40А Стартер ST |
| 18 | 40А Замок зажигания IGN |
Реле
p, blockquote 12,0,0,0,0 –>
| A | Реле дальнего света фар |
| B | Реле ближнего света фар |
| C | Реле стартера |
| D | Реле бензонасоса |
| E | Главное |
| F | Электродвигателя вентилятора отопителя |
| G | Электропривода дроссельной заслонки |
| H | Электродвигателя вентилятора системы охлаждения №1, 2, 3 |
| I | |
| J | |
| K | Реле стоп-сигналов |
Дополнительный блок реле
p, blockquote 13,0,0,0,0 –>
p, blockquote 14,1,0,0,0 –>
Дополнительный блок
Он находится не далеко от аккумулятора и состоит из силовых предохранителей.
p, blockquote 15,0,0,0,0 –>
p, blockquote 16,0,0,0,0 –>
Схема
p, blockquote 17,0,0,0,0 –>
p, blockquote 18,0,0,0,0 –>
Обозначение
p, blockquote 19,0,0,0,0 –>
| 1 | 120/80А Все цепи, аккумулятор, блок предохранителей №1 |
| 2 | 30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1 |
| 3 | |
| 4 | 40А Блок управления 4WD |
| 5 | 50А Замок зажигания |
| 6 | 60А Блок предохранителей №2, реле ближнего света фар, монтажный блок |
| 7 | Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2 |
| 8 | Блок предохранителей №2 |
Блок в салоне
Крепится на левой стойке, со стороны водителя, под панелью приборов.
p, blockquote 20,0,0,0,0 –>
p, blockquote 21,0,0,1,0 –>
Фотография
p, blockquote 22,0,0,0,0 –>
p, blockquote 23,0,0,0,0 –>
Актуальная схема будет нанесена на защитную крышку блока.
p, blockquote 24,0,0,0,0 –>
Схема
p, blockquote 25,0,0,0,0 –>
p, blockquote 26,0,0,0,0 –>
Назначение
p, blockquote 27,0,0,0,0 –>
| 1 | Реле задних габаритов |
| 2 | Реле вспомогательных цепей зажигания |
| 3 | Реле блокировки селектора КПП (диапазон “P”) |
| F1 | (20А) Генератор, катушки зажигания, ЭБУ двигателем |
| F2 | (10А) Блок управления электрооборудованием, комбинация приборов |
| F3 | (15А) Блок управления электрооборудованием, дисплей, аудио система |
| F4 | (20А) Центральный замок |
| F5 | (10А) Задние габариты |
| F6 | (15А) Лампа освещения салона |
| F7 | (25А) Люк |
| F8 | (20А) Электронный блок управления двигателем ECM |
| F9 | (7,5А) Система запуска |
| F10 | (15А) Аварийная сигнализация, Реле-прерыватель указателей поворота |
| F11 | (7,5А) Лампа подсветки косметического зеркала |
| F12 | (30А) Электропривод стеклоподъёмников |
| F13 | (20А) Электропривод стеклоподъёмников |
| F14 | (15А) Подушка безопасности |
| F15 | (10A) ABS, блок управления ESP, датчик угла поворота рулевого колеса |
| F16 | (10А) Фонарь заднего хода, датчик положения селектора, переключатель корректора фар |
| F17 | (15А) Реле электродвигателя вентилятора системы охлаждения №1, №2 и №3 |
| F18 | (20А) Очиститель лобового стекла |
| F19 | (15А) Предохранитель прикуривателя, разъем зарядки |
| F20 | (10А) Система поддержания скорости, Выключатель стоп-сигналов |
| F21 | (15А) Разъем зарядки |
| F22 | (7,5А) Задние противотуманные фонари, Комбинированный переключатель |
| F23 | (15А) Стоп-сигналы |
За передний прикуриватель отвечает предохранитель номер 19 на 15А, а за дополнительные розетки — 21 на 15А.
Электрика
Контакты замка багажника могут заржаветь и закрыть доступ в него. Тот кто знаком с Grand Cherokee поближе подумает, что это не беда и можно пользоваться багажником через открывающееся стекло пятой двери, пока не починишь замок. И будет абсолютно прав, если бы не один нюанс. Кнопка открытия стекла закисает от бездействия, а доступ в багажник остался только через салон. Подкинуть проблем может и замок капота. Его выключатель наглотавшись грязи способен сбить с толку штатную сигнализацию.
Проводка подсветки в противосолнечных козырьках может изрядно надымить в салоне. С 2016 года даже началась сервисная компания по их замене. Еще часть глючат парктроники и больше серьезных проблем по электрике нет, осталась только незначительная мелочевка. Глюки бортового компьютера лечатся перезагрузкой. Ненормальное поведение стеклоочистителей и светотехники кроется в разряженном аккумуляторе. А странное поведение системы климат-контроля обычно можно исправить заменой шестерен в приводе заслонок.
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
Блок предохранителей и реле под задним сиденьем bmw e34
Тут находятся предохранители № 30 — 54. Выглядит он примерно так.
p, blockquote 27,0,0,1,0 —>
p, blockquote 28,0,0,0,0 —>
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
Описание реле
p, blockquote 31,0,0,0,0 —>
- K30 Реле включения внутреннего освещения
- K29 Реле TSH
- K13 Реле HHS
- A40 Блок управления очистителями и омывателями
- A30 Блок управления центральной блокировкой замков
Назначение предохранителей
p, blockquote 32,0,0,0,0 —>
p, blockquote 33,0,0,0,0 —>
| Назначение | № предохранителя |
| Противоугонная система | 33, 34 |
| Двойная подъемно-сдвижная крышка люка | 32, 37 |
| Электростеклоподъемники | 32, 37 |
| Задний стеклоочиститель | 44 |
| Обогрев заднего стекла | 35 |
| Освещение салона | 32, 37 |
| Задние подголовники | 30 |
| Электропривод рулевой колонки | 41 |
| Радио | 36 |
| Передний стеклоочиститель | 34 |
| Регулировка положения сиденья водителя | 42 |
| Регулировка положения сиденья пассажира | 43 |
| Доводчики дверей | 44 |
| Солнцезащитная шторка | 31 |
| Телефон | 40 |
| Обогрев замков дверей | 37 |
| Центральный замок | 32, 33, 34, 37 |
p, blockquote 34,0,0,0,0 —>
| Потребитель | № |
| Против оугонная система | 33, 34 |
| Двойная подъемно-сдвижная крышка люка | 32,37 |
| Электро стеклоподъемники | 32,37 |
| Задний стеклоочиститель | 44 |
| Обогрев заднего стекла | 35 |
| Освещение салона | 32,37 |
| Задние подголовники | 30 |
| Электропривод рулевой колонки | 41 |
| Радио | 36 |
| Передний стеклоочиститель | 34 |
| Регулировка положения сиденья водителя | 42 |
| Регулировка положения сиденья пассажира | 43 |
| Доводчики дверей | 44 |
| Солнцезащитная шторка | 31 |
| Телефон | 40 |
| Обогрев замков дверей | 37 |
| Центральный замок | 32, 33, 34, 37 |
Обозначения предохранителей на BMW E34
№ предохранителя Сила тока, А Защищаемые цепи
- 1 15 Выключатель стоп-сигнала.
- Обмотка реле-прерывателя стеклоочистителя ветрового стекла.
- Комбинация приборов.
- Бортовой компьютер БМВ.
- 2 7,5 Обмотка реле включения ближнего света фар.
- Обмотка реле включения дальнего света фар.
- Контрольная лампа включения дальнего света фар.
- 3 10 Обмотка реле включения протифотуманных фар.
- Лампы заднего противотуманного света.
- Реле сигнализации дальним светом фар.
- Переключатель указателей поворота.
- 4 7,5 Левый задний фонарь.
- 5 10 Правый задний фонарь.
- Контрольная лампа аварийной сигнализации.
- Лампы освещения номерного знака.
- Выключатель освещения приборов.
- Лампы освещения органов управления.
- Лампы освещения приборов.
- 6 15 Реле-прерыватель указателей поворота.
- Датчик толчков и включения сигнала тревоги противоугонного устр-ва.
- 7 15 Лампы противотуманных фар.
- Контрольная лампа включения противотуманных фар.
- 8 7,5 Лампы заднего противотуманного света.
- 9 15 Звуковые сигналы.
- Циркуляционный насос отопителя.
- 10 7,5 Левая фара ближнего света.
- 11 7,5 Правая фара ближнего света.
- 12 15 Выключатель света заднего хода.
- Переключатель регулировки положения боковых зеркал заднего вида.
- Элементы обогрева жиклеров омывателя ветрового стекла.
- Омыватель ветрового стекла.
- 13 7,5 Левая фара дальнего света БМВ.
- 14 7,5 Правая фара дальнего света.
- 15 7,5 Резервный.
- 16 30 Переключатель обогрева сидений.
- Переключатель регулировки положения поясничной подушки сиденья.
- 17 7,5 Контролеер цифровой системы управления двигателем Motronic.
- Выключатель рычага селектора АКПП.
- Выключатель стоп-сигнала.
- Комбинация приборов.
- Обмотка реле привода уборки подголовников заднего сиденья.
- Противоугонное устройство.
- Бортовой компьютер.
- Блок дистанционного упреждения централизованной блокировкой замков дверей.
- 18 15 Переключатель управления противосолнечными шторками.
- Задние плафоны освещения салона.
- Радиоприемник («+» после включения зажигания).
- Телефон («+» после включения зажигания).
- 19 30 Переключатель вентилятора отопителя.
- 20 10 Комбинация приборов.
- Часы.
- Бортовой компьютер.
- 21 10 Лампа освещения багажного отделения.
- Передний и задние плафоны освещения салона.
- 22 30 Омыватель фар.
- 23 15 Электрический топливный насос.
- 24 10 Основной электронный блок управления электрооборудованием.
- 25 30 Электровентилятор.
- 26 30 Прикуриватель БМВ.
- 27 7,5 Блок управления отопителем.
- Электромагнитные клапаны отопителя.
- 28 15 Обмотка реле обогрева заднего стекла.
- Вентилятор коробки электронных блоков управления в моторном отсеке.
- Электронный блок управления усилителем рулевого управления.
- 29 7,5 Обмотка реле включения электровентилятора.
- Обмотка реле включения циркуляционного насоса отопителя.
- 30 7,5 Основной электронный блок управления электрооборудованием.
- Релейный блок.
- Выключатель замка передней левой двери (блокировка).
- Элементы обогрева замков дверей.
- 31 7,5 Выключатель замка передней правой двери (блокировка).
- Блок дистанционного управления блокировкой замков дверей.
- Выключатель капота противоугонного устройства.
- Выключатель сиденья противоугонного устройства.
- Выключатель аккумуляторной батареи противоугонного устройства.
- 32 7,5 Блок управления противосолнечными шторками.
- 33 7,5 Резервный.
- 34 30 Резервный.
- 35 30 Резервный.
- 36 30 Резервный.
- 37 Резервный.
- 38 Резервный.
- 39 Резервный.
- 40 10 Эл.двигатель привода регулировки подголовников заднего сиденья.
- 41 30 Радиоприемник («+» постоянно).
- 42 30 Эл.двигатель привода регул-ки положения левого переднего сиденья.
- 43 30 Эл.двигатель привода регул-ки положения правого переднего сиденья.
- 44 30 Стеклоочиститель ветрового стекла.
- 45 Резервный.
- 46 30 Элемент обогрева заднего стекла.
- 47 30 Основной электронный блок управления электрооборудованием.
- 48 Резервный.
- 49 Резервный.
- 50 30 Сцепное устройство для прицепа.
Это должен знать каждый владелец авто:
