Блок предохранителей в моторном отсеке
Он расположен в моторном отсеке.

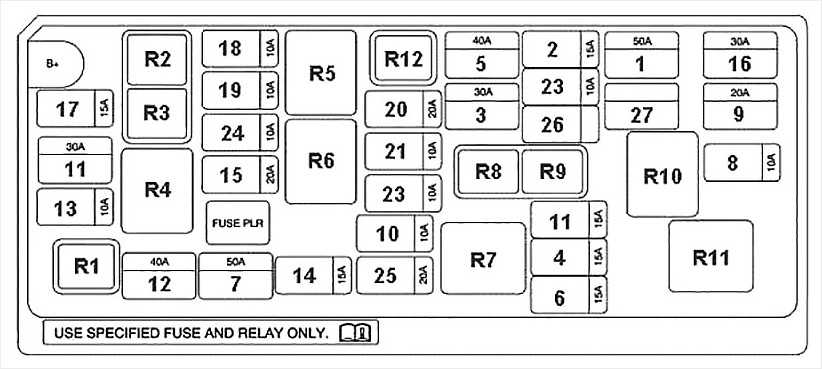

Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| Номер | использовать |
|---|---|
| 1 | Система омывателя ветрового стекла |
| 2 | Реле омывателя заднего ветрового стекла |
| 3 | Реле омывателя ветрового стекла |
| 4 | Рожковое реле |
| 5 | Реле вентилятора высокого уровня |
| 6 | Реле вентилятора низкого уровня |
| 7 | Антиблокировочная тормозная система 1 |
| 8 | Угол |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Запасной предохранитель |
| 12 | Высокий вентилятор |
| 13 | Передние противотуманные фары |
| 14 | Фара в левом верхнем углу |
| 15 | Правый дальний свет |
| 16 | Низкий уровень вентилятора |
| 17 | Антиблокировочная тормозная система 2 |
| 18 | Модуль управления коробкой передач |
| 19 | Запасной предохранитель |
| 20 | Реле передних противотуманных фар |
| 21 | Переключатель дальнего света |
| 22 | Реле топливного насоса |
| 23 | Реле модуля управления коробкой передач |
| 24 | Запасной предохранитель |
| 25 | Антиблокировочная тормозная система 3 |
| 26 | ЭМИС2 |
| 27 | Канистра |
| 28 | Топливный насос |
| 29 | Стеклоочиститель переднего ветрового стекла |
| 30 | Реле управления стеклоочистителем ветрового стекла |
| 31 год | Запасной предохранитель |
| 32 | Стартер |
| 33 | Зажигание |
| 34 | ЭМИС 1 |
| 35 лет | Не используется |
| 36 | Не используется |
| 37 | Реле скорости стеклоочистителя ветрового стекла |
| 38 | Не используется |
| 39 | Пусковое реле |
| 40 | Реле двигателя |
| 41 год | Реле пуска/запуска |
| 42 | Внутренний электрический распределительный щит |
| 43 год | Не используется |
| 44 | Реле кондиционера |
| 45 | Кондиционер |
| 46 | ECM / TCM 1 |
| 47 | ECM / TCM 2 |
| 48 | Выключатель низкого вакуума |
| 49 | Автоматическое определение присутствия |
| 50 | Зеркальный нагреватель |
| 51 | Система задних противотуманных фар |
| 52 | Извлекатель предохранителей |
| 53 | Катушка реле модуля управления трансмиссией |
| 54 | Измерение напряжения |
| 55 | Стеклоочиститель заднего стекла |
| 56 | Реле заднего стеклоочистителя |
| 57 | Реле заднего отопителя |
Часто задаваемые вопросы
Какие типы предохранителей присутствуют в шевроле спарк 2012 года?
В шевроле спарк 2012 года используются несколько типов предохранителей:
- Стандартные стеклопредохранители. Они имеют различные номиналы, например 5А, 10А, 15А и т.д. Они предназначены для защиты различных электрических цепей автомобиля.
- Миниатюрные предохранители. Они являются более компактными по сравнению со стандартными стеклопредохранителями и широко используются в современных автомобилях. Отличаются различными номиналами и обычно располагаются в блоках предохранителей, расположенных под капотом или в салоне автомобиля.
- Предохранители Blade. Это ещё один тип предохранителей, который обладает удобной системой замены и широко применяется в современных автомобилях. Они имеют прямоугольную форму с ножками по бокам.
Как определить, если предохранитель сгорел?
Если в шевроле спарк 2012 года произошла неполадка электрической системы, возможно, предохранитель сгорел. Чтобы определить это, вы можете визуально проверить предохранители. Если предохранитель сгорел, он будет иметь разорванную проводку внутри или темный цвет. Также вы можете использовать тестер для проверки целостности предохранителя.
Какой предохранитель следует использовать для замены сгоревшего?
Для замены сгоревшего предохранителя в шевроле спарк 2012 года необходимо использовать предохранитель с таким же номиналом, как и у сгоревшего предохранителя. Номинал обычно указан на самом предохранителе или в руководстве пользователя автомобиля. Использование предохранителя с неправильным номиналом может привести к неправильной работе электрической системы или даже к повреждению других компонентов.
Блок предохранителей и реле
Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.
Схема расположения предохранителей в монтажном блоке, который находится под капотом Спарк:
| № | Сила тока,А | Цвет | Защищаемые цепи |
| 1 | — | — | Резерв |
| 2 | 10 | Красный | Электронный блок управления автоматической коробкой передач, электронный блок системы управления двигателем |
| 3 | 15 | Голубой | Система управления двигателем, форсунки, датчик неровной дороги, клапан рециркуляции отработавших газов, датчик концентрации кислорода, датчик положения распределительного вала, клапан продувки адсорбера |
| 4 | — | — | Резерв |
| 5 | 15 | Голубой | Реле включения дальнего света фар |
| 6 | 10 | Красный | Ближний свет фар |
| 7 | — | — | Резерв |
| 8 | — | — | То же |
| 9 | — | — | |
| 10 | — | — | |
| 11 | 30 | Зеленый | Цепь замка зажигания |
| 12 | 15 | Голубой | Топливный насос |
| 13 | 15 | Голубой | Цепь выключателя аварийной сигнализации |
| 14 | 20 | Желтый | Цепь реле обогревателя стекла двери задка |
| 15 | 30 | Зеленый | Цепь блока предохранителей расположенного под панелью приборов |
| 16 | 30 | Зеленый | Цепь замка зажигания |
| 17 | 10 | Красный | Ближний свет фар, цепь реле задней противотуманной фары, цепь переключателя света фар |
| 18 | 50 | — | Гидроэлектронный модуль ABS |
| 19 | 10 | Красный | Цепь передних противотуманных фар |
| 20 | 10 | Красный | Цепь звукового сигнала |
| 21 | 10 | Красный | Магнитола, аварийная сигнализация, цепь кондиционера, подсветка рычага переключения диапазонов автоматической коробки передач, комбинация приборов |
| 22 | 10 | Красный | Габаритные огни, электрокорректор света фар |
| 23 | 10 | Красный | Цепь реле компрессора кондиционера |
| 24 | 20 | Желтый | Цепь реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
| 25 | 30 | Розовый | Цепь реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
Реле
| № реле | Назначение реле |
| К1 | Реле топливного насоса |
| К2 | Реле дальнего света фар |
| КЗ | Реле ближнего света фар |
| К4 | Реле звукового сигнала |
| К5 | Реле противотуманных фар |
| К6 | Главное реле |
| К7 | Реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
| К8 | Реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
| К9 | Реле габаритных огней |
| К10 | Реле компрессора кондиционера |
Блок предохранителей в салоне Chevrolet Spark расположен под панелью приборов с левой стороны, и для доступа к предохранителям сожмите фиксаторы и снимите крышку.
Сила тока,А
Предохранители моторного отсека Chevrolet Spark (M300)
Блок предохранителей в моторном отсеке находится со стороны водителя рядом с аккумуляторной батареей. Чтобы получить доступ к предохранителям, нажмите на выступ в передней части крышки и поднимите крышку.
| № | (А) | Название |
|---|---|---|
| F1UA | 50 | Реле антизапотевателя заднего стекла, блок предохранителей — приборная панель |
| F1UB | 15 | Переключатель аварийной сигнализации |
| F2UA | 30 | Выключатель зажигания |
| F2UB | 15 | Модуль управления двигателем, катушка зажигания 1, катушка зажигания 2, катушка зажигания 3, катушка зажигания 4, модуль катушки зажигания, модуль управления K103 LPG |
| F3UA | 40 | Выключатель зажигания |
| F3UB | 15 | Подогреваемый кислородный датчик, клапан рециркуляции отработавших газов, электромагнитный клапан продувки паров топлива (EVAP), подогреваемый кислородный датчик 1, датчик положения распределительного вала, подогреваемый кислородный датчик 2 |
| F4UA | 50 | Электронный модуль управления тормозной системой (EBCM) |
| F4UB | 10 | Модуль управления двигателем, модуль управления коробкой передач (MFL) |
| F5UA | 20 | Реле обогрева сиденья |
| F5UB | – | Не используется |
| F6UA | 30 | Реле высокой скорости вентилятора охлаждения |
| F6UB | 15 | Модуль управления двигателем, катушка зажигания 1, катушка зажигания 2, катушка зажигания 3, катушка зажигания 4, модуль катушки зажигания, модуль управления сжиженным газом |
| F7UA | 40 | Электронный модуль управления тормозной системой (EBCM) |
| F7UB | 10 | Муфта компрессора кондиционера |
| F8UA | – | Не используется |
| F8UB | 20 | Резистор вентилятора охлаждения |
| F9UA | 30 | Реле стартера |
| F9UB | 15 | Реле топливного насоса |
| F10UB | 10 | Лампа номерного знака, задний фонарь — левый, габаритный фонарь/указатели поворота — левый, привод корректора фар — левый |
| F11UB | 10 | Стояночный фонарь/указатели поворота – правый, привод корректора фар – правый, задний фонарь – правый, реле освещения салона |
| F12UB | 20 | Фара в сборе — правая, Фара в сборе — левая, Комбинация приборов |
| F13UB | 10 | Фара в сборе — левая, переключатель регулировки положения фар |
| F14UB | 10 | Фара в сборе – правая |
| F15UB | 10 | Реле звукового сигнала, выключатель приоткрытого капота |
| F16UB | 10 | Реле передних противотуманных фар |
| R1 | Реле кондиционера | |
| R2 | Главное реле двигателя | |
| R3 | Реле высокого напряжения вентилятора | |
| R4 | Реле гетеродина вентилятора | |
| R5 | Реле передних противотуманок | |
| R6 | Реле топливного насоса | |
| R7 | Реле дальнего света фар | |
| R8 | Реле LO фары | |
| R9 | Реле звукового сигнала | |
| R10 | Реле обогрева сиденья | |
| R11 | Реле стартера |
Предохранители и блоки реле для Chevrolet Spark (M300; 2009-2015) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Chevrolet Spark M300 (2009, 2010, 2011, 2012, 2013, 2014, 2015).
Проверка и замена предохранителей
Цепи электропроводки в автомобиле защищены от коротких замыканий с помощью комбинации предохранителей, автоматических выключателей и плавких термических вставок. Это значительно снижает вероятность возгорания из-за проблем с электричеством.
Посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Обязательно замените неисправный предохранитель новым того же размера и номинала.
Предохранители той же силы тока могут быть временно взяты из другого места плавкого предохранителя, если предохранитель перегорел. При первой возможности замените предохранитель.
- Перед заменой предохранителя убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
- Не ремонтируйте предохранители и никогда не заменяйте перегоревший предохранитель на предохранитель с более высоким номинальным током. Это может вызвать повреждение электрической системы и пожар.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
- Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке находится на стороне водителя рядом с аккумуляторной батареей. Чтобы получить доступ к предохранителям, нажмите на выступ на передней части крышки и поднимите крышку.
| № | А | Описание |
|---|---|---|
| F1UA | 50 | Реле демистера заднего стекла, блок предохранителей — панель приборов |
| F1UB | 15 | Переключатель аварийных фонарей |
| F2UA | 30 | Замок зажигания |
| F2UB | 15 | Модуль управления двигателем, катушка зажигания 1, катушка зажигания 2, катушка зажигания 3, катушка зажигания 4, модуль катушки зажигания, модуль управления газом K103 |
| F3UA | 40 | Замок зажигания |
| F3UB | 15 | Датчик кислорода с подогревом, клапан рециркуляции выхлопных газов, электромагнитный клапан продувки паров топлива (EVAP), датчик кислорода 1 с подогревом, датчик положения распределительного вала, датчик кислорода 2 с подогревом |
| F4UA | 50 | Электронный блок управления тормозом (EBCM) |
| F4UB | 10 | Модуль управления двигателем, модуль управления коробкой передач (MFL) |
| F5UA | 20 | Реле обогрева сиденья |
| F5UB | — | Не используется |
| F6UA | 30 | Реле высокой скорости вентилятора охлаждения |
| F6UB | 15 | Модуль управления двигателем, катушка зажигания 1, катушка зажигания 2, катушка зажигания 3, катушка зажигания 4, модуль катушки зажигания, модуль управления сжиженным газом |
| F7UA | 40 | Электронный блок управления тормозом (EBCM) |
| F7UB | 10 | Муфта компрессора кондиционера |
| F8UA | — | Не используется |
| F8UB | 20 | Резистор вентилятора охлаждения |
| F9UA | 30 | Реле стартера |
| F9UB | 15 | Реле топливного насоса |
| F10UB | 10 | Фонарь номерного знака, задний фонарь — левый, стояночный / указатель поворота — левый, исполнительный механизм регулировки положения фар — левый |
| F11UB | 10 | Стояночный / указатель поворота — правый, исполнительный механизм регулировки положения фар — правый, задний фонарь — правый, реле освещения салона |
| F12UB | 20 | Фара в сборе — правая, фара в сборе — левая, комбинация приборов |
| F13UB | 10 | Фара в сборе — левая, переключатель регулировки положения фар |
| F14UB | 10 | Фара в сборе — правая |
| F15UB | 10 | Реле звукового сигнала, выключатель приоткрытого капота |
| F16UB | 10 | Реле передних противотуманных фар |
| Реле | ||
| R1 | Реле кондиционера | |
| R2 | Главное реле двигателя | |
| R3 | Реле вентилятора HI | |
| R4 | Реле LO вентилятора | |
| R5 | Реле переднего тумана | |
| R6 | Реле топливного насоса | |
| R7 | Реле включения дальнего света фар | |
| R8 | Реле заднего хода фар | |
| R9 | Реле звукового сигнала | |
| R10 | Реле подогрева сиденья | |
| R11 | Реле стартера |
Блок предохранителей на приборной панели
Блок предохранителей панели приборов находится на нижней стороне приборной панели со стороны водителя. Откройте дверцу панели предохранителей, потянув ее вверх, и снимите дверцу по диагонали.
Chevrolet Spark M300 (2009 – 2015) – fuse box diagram
Year of production: 2009, 2010, 2011, 2012, 2013, 2014, 2015
Engine compartment fuse box
Chevrolet Spark – fuse box diagram – engine compartment
| No. | A | Description |
| F1UA | 50 | Rear Window Demister Relay, Fuse Block – Instrument Panel |
| F1UB | 15 | Hazard Lamps Switch |
| F2UA | 30 | Ignition Switch |
| F2UB | 15 | Engine Control Module, Ignition Coil 1, Ignition Coil 2, Ignition Coil 3, Ignition Coil 4, Ignition Coil Module, K103 LPG Control Module |
| F3UA | 40 | Ignition Switch |
| F3UB | 15 | Heated Oxygen Sensor, Exhaust Gas Recirculation Valve, Evaporative Emissions Purge Solenoid (EVAP) Valve, Heated Oxygen Sensor 1, Camshaft Position Sensor, Heated Oxygen Sensor 2 |
| F4UA | 50 | Electronic Brake Control Module (EBCM) |
| F4UB | 10 | Engine Control Module, Transmission Control Module (MFL) |
| F5UA | 20 | Seat Heating Relay |
| F5UB | – | Not Used |
| F6UA | 30 | Cooling Fan High Speed Relay |
| F6UB | 15 | Engine Control Module, Ignition Coil 1, Ignition Coil 2, Ignition Coil 3, Ignition Coil 4, Ignition Coil Module, LPG Control Module |
| F7UA | 40 | Electronic Brake Control Module (EBCM) |
| F7UB | 10 | A/C Compressor Clutch |
| F8UA | – | Not Used |
| F8UB | 20 | Cooling Fan Resistor |
| F9UA | 30 | Starter Relay |
| F9UB | 15 | Fuel Pump Relay |
| F10UB | 10 | Number Plate Lamp, Tail Lamp – Left, Park/Indicator Lamp – Left, Headlamp Levelling Actuator – Left |
| F11UB | 10 | Park/Indicator Lamp – Right, Headlamp Levelling Actuator – Right, Tail Lamp – Right, Interior Lamp Relay |
| F12UB | 20 | Headlamp Assembly – Right, Headlamp Assembly – Left, Instrument Cluster |
| F13UB | 10 | Headlamp Assembly – Left, Headlamp Levelling Switch |
| F14UB | 10 | Headlamp Assembly – Right |
| F15UB | 10 | Horn Relay, Bonnet Ajar Switch |
| F16UB | 10 | Front Fog Lamp Relay |
| Relays | ||
| R1 | A/C Relay | |
| R2 | Engine Main Relay | |
| R3 | Fan HI Relay | |
| R4 | Fan LO Relay | |
| R5 | Front Fog Relay | |
| R6 | Fuel Pump Relay | |
| R7 | Headlamp HI Relay | |
| R8 | Headlamp LO Relay | |
| R9 | Horn Relay | |
| R10 | Heated Seat Relay | |
| R11 | Starter Relay |
Instrument Panel Fuse Block
Chevrolet Spark – fuse box diagram – instrument panel
| No. | A | Description |
| F1DA | 10 | Interior Light, Cargo Lamp, Inflatable Restraint Sensing and Diagnostic Module |
| F2DA | 15 | Mobile Telephone Control Module, Radio, Instrument Cluster, Remote Control Door Lock Receiver (RCDLR), Content Theft Deterrent Control Module, HVAC Control Module. |
| F3DA | 10 | Instrument Cluster, Starter Motor, Park / Neutral Switch, Remote Control Door Lock Receiver (RCDLR), Ignition Switch |
| F4DA | 15 | Brake Lamp Switch, Engine Control Module (ECM), Transmission Control Module (TCM), Electronic Brake Control Module (EBCM), Tail Lamp – Left, Tail Lamp – Right, Centre High Mounted Stop Lamp (CHMSL) |
| F5DA | 20 | Cigarette Lighter Receptacle Fuse |
| F6DA | 25 | Window Switch – Passenger, Window Switch – Driver, Window Switch Global |
| F7DA | 15 | Fuel Pump Relay, Engine Control Module (ECM), Automatic Transmission Turbine Speed Sensor, Fuel Rail Pressure Sensor, Vehicle Speed Sensor (VSS), LPG Control Module, Automatic Transmission Output Shaft Speed Sensor, Immobilizer Control Module, Immobilizer Control Module – Auxiliary |
| F8DA | 10 | Instrument Cluster, Radio, Remote Control Door Lock Receiver (RCDLR), Content Theft Deterrent Control Module |
| F9DA | – | Not Used |
| F10DA | 25 | Window Switch – Driver |
| F11DA | 10 | Brake Lamp Switch, Transmission Control Module, Automatic Transmission Shift Lever |
| F12DA | 10 | Data Link Connector (DLC), Data Link Connector (DLC) 2, Immobilizer Control Module – Auxiliary, Immobilizer Control Module |
| F13DA | 10 | Inflatable Restraint Sensing and Diagnostic Module |
| F14DA | 25 | Blower Motor Control Module |
| F15DA | 10 | Info Display Module, Instrument Cluster, Mobile Telephone Control Module |
| F16DA | 10 | Rear Fog Lamp Relay, Tail Lamp – Left, Tail Lamp – Right, Instrument Cluster. |
| F17DA | 20 | Rear Window Demister Grid |
| F18DA | 10 | Hazard Lamps Switch |
| F19DA | 15 | Park / Neutral Position (PNP) Switch, Reversing Lamp Switch |
| F20DA | 25 | Not Used |
| F21DA | 20 | Windscreen Wiper Motor, Windscreen Wiper / Washer Switch |
| F22DA | 15 | Door Lock Relay, Door Unlock Relay |
| F23DA | 15 | HVAC Controls Switch Assembly, Windscreen Demister Grid, Outside Rearview Mirror – Driver, Outside Rearview Mirror – Passenger |
| F24DA | 10 | Content Theft Deterrent Control Module, Fuse Block – Underhood, Headlamp Dipped beam Relay, Headlamp Main Beam Relay, Starter Relay, Heated Seats Relay |
| F25DA | 10 | Instrument Cluster, HVAC Control, Outside Rearview Mirror Switch |
| F26DA | 10 | Windscreen Wiper / Washer Switch, Rear Window Wiper Motor |
WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
Блок с предохранителями и реле под капотом
Во всех автомобилях данной серии он находится с левой стороны, под защитной пластиковой крышкой.
Для автомобилей выпущенных до 2010 года
Предохранители
p, blockquote 8,0,0,0,0 —>
| 1 | — | Резерв |
| 2 | 10 | Электронный блок управления автоматической коробкой передач, электронный блок системы управления двигателем |
| 3 | 15 | Система управления двигателем, форсунки, датчик неровной дороги, клапан рециркуляции отработавших газов, датчик концентрации кислорода, датчик положения распределительного вала, клапан продувки адсорбера |
| 4 | — | Резерв |
| 5 | 15 | Реле включения дальнего света фар |
| 6 | 10 | Ближний свет фар |
| 7 | — | Резерв |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | 30 | Цепь замка зажигания |
| 12 | 15 | Топливный насос |
| 13 | 15 | Цепь выключателя аварийной сигнализации |
| 14 | 20 | Цепь реле обогревателя стекла двери задка |
| 15 | 30 | Цепь блока предохранителей расположенного под панелью приборов |
| 16 | 30 | Цепь замка зажигания |
| 17 | 10 | Ближний свет фар, цепь реле задней противотуманной фары, цепь переключателя света фар |
| 18 | 50 | Гидроэлектронный модуль ABS |
| 19 | 10 | Цепь передних противотуманных фар |
| 20 | 10 | Цепь звукового сигнала |
| 21 | 10 | Магнитола, аварийная сигнализация, цепь кондиционера, подсветка рычага переключения диапазонов автоматической коробки передач, комбинация приборов |
| 22 | 10 | Габаритные огни, электрокорректор света фар |
| 23 | 10 | Цепь реле компрессора кондиционера |
| 24 | 20 | Цепь реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
| 25 | 30 | Цепь реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
p, blockquote 9,0,0,0,0 —>
| К1 | Реле топливного насоса |
| К2 | Реле дальнего света фар |
| КЗ | Реле ближнего света фар |
| К4 | Реле звукового сигнала |
| К5 | Реле противотуманных фар |
| К6 | Главное реле |
| К7 | Реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
| К8 | Реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
| К9 | Реле габаритных огней |
| К10 | Реле компрессора кондиционер |
Для автомобилей выпущенных с 2010 года
Общая схема
Расшифровка
p, blockquote 12,0,0,0,0 —>
| 1 | 50 | Реле подогревателя заднего стекла, Блок предохранителей — панель приборов |
| 2 | 15 | Выключатель аварийной световой сигнализации |
| 3 | 30 | Замок зажигания |
| 4 | 15 | Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом |
| 5 | 40 | Замок зажигания |
| 6 | 15 | Подогреваемый датчик кислорода, Клапан рециркуляции выхлопных газов, Электромагнитный клапан продувки адсорбера (EVAP), Подогреваемый датчик кислорода 1, Датчик положения распределительного вала, Подогреваемый датчик кислорода 2 |
| 7 | 50 | Электронный блок управления тормозной системы (ЕВСМ) |
| 8 | 10 | Модуль управления двигателем, Модуль управления коробкой передач (MFL) |
| 9 | 20 | Реле подогрева сиденья |
| 10 | 10 | Запасной предохранитель |
| 11 | 30 | Реле вентилятора охлаждения KR620D, высокая скорость |
| 11 | 15 | Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом |
| 12 | 40 | Электронный блок управления тормозной системы (ЕВСМ) |
| 13 | 10 | Муфта компрессора кондиционера |
| 14 | 15 | Запасной предохранитель |
| 15 | 20 | Низкая скорость вентилятора охлаждения |
| 16 | 30 | Реле стартера |
| 17 | 15 | Реле топливного насоса |
| 18 | 10 | Плафон подсветки номерного знака, Задний фонарь — левый, Лампа стояночного огня/указателя поворота — левая, Привод корректора света фар — левый |
| 19 | 10 | Лампа стояночного огня/указателя поворота — правая, Привод корректора света фар — правый, Задний фонарь — правый, Реле светильника салона |
| 20 | 20 | Дальний свет фар, Комбинация приборов |
| 21 | 10 | Ближний свет левой фары, переключатель корректора света фар |
| 22 | 10 | Ближний свет правой фары |
| 23 | 10 | Реле звукового сигнала, Датчик незакрытого капота |
| 24 | 10 | Реле передних противотуманных фар |
| 25 | 20 | Запасной предохранитель |
| 26 | — | Не используется |
| 27 | — | Не используется |
| Реле | ||
| R1 | Реле кондиционера | |
| R2 | Реле габаритных огней | |
| R3 | Реле низких оборотов вентилятора | |
| R4 | Реле высоких оборотов вентилятора | |
| R5 | Реле передней противотуманной фары | |
| R6 | Реле топливного насоса | |
| R7 | Главное реле двигателя | |
| R8 | Реле ближнего света фар | |
| R9 | Реле звукового сигнала | |
| R10 | Реле подогрева сиденья | |
| R11 | Реле стартера | |
| R12 | Реле включения дальнего света фар |
Предохранитель прикуривателя для Шевроле Спарк ( Chevrolet Spark )
Марка:
—
AC
ACURA
AEBI
AIXAM
ALFA ROMEO
ALLGAIER
ALPINA
ALPINE
AMC
ARMATRAC
ARO
ARTEGA
ASHOK LEYLAND
ASIA MOTORS
ASKAM (FARGO/DESOTO)
ASTON MARTIN
ASTRA
AUDI
AUSTIN
AUSTIN-HEALEY
AUTO UNION
AUTOBIANCHI
AVIA
AYATS
BARKAS
BAUTZ
BCS
BEDFORD
BENTLEY
BERKHOF
BERTONE
BITTER
BM TRACTORS
BMC
BMW
BOND
BORGWARD
BOVA
BRANSON TRACTORS
BREDAMENARINIBUS
BRISTOL
BUCHER
BUGATTI
BUICK
CADILLAC
CALLAWAY
CARBODIES
CARON
CARRARO
CASE IH
CATERHAM
CHALLENGER
CHECKER
CHEVROLET
CHRYSLER
CITROEN
CLAAS
DACIA
DAEWOO
DAF
DAIHATSU
DAIMLER
DALLAS
DE LOREAN
DE TOMASO
DENNIS
DEUTZ-FAHR
DODGE
DONGFENG
DONGFENG (DFAM)
DROGMOLLER
DURSO
EBRO
ERF
FAHR
FAP
FAW JIEFANG
FENDT
FERRA
FERRARI
FIAT
FISKER
FODEN TRUCKS
FORD
FORD OTOSAN
FORD USA
FOTON
FSO
GAZ
GEELY
GEO
GINAF
GINETTA
GLAS
GMC
GOLDONI
GRUAU
GUELDNER
HEULIEZ
HINDUSTAN
HINO
HOBBYCAR
HOLDEN
HONDA
HUMMER
HYUNDAI
INDIGO
INFINITI
INNOCENTI
INTERNATIONAL HARV.
IRISBUS
IRIZAR
IRMSCHER
ISDERA
ISH
ISUZU
IVECO
JAGUAR
JCB
JEEP
JENSEN
JOHN DEERE
KAMAZ
KAVZ
KIA
KING LONG
KIOTI
KRAMER
KTM
KUBOTA
LADA
LAMBORGHINI
LANCIA
LAND ROVER
LANDINI
LANDWIND (JMC)
LDV
LEXUS
LIGIER
LINCOLN
LOTUS
LTI
MAGIRUS-DEUTZ
MAHINDRA
MAN
MARCOS
MASERATI
MASSEY FERGUSON
MAYBACH
MAZ
MAZ-MAN
MAZDA
MC CORMICK
MCLAREN
MCW
MEGA
MERCEDES-BENZ
METROCAB
MG
MIDDLEBRIDGE
MINELLI
MINI
MITSUBISHI
MITSUOKA
MORGAN
MORRIS
MOSKVICH
MULTICAR
NEOPLAN
NEW HOLLAND
NISSAN
NSU
OLDSMOBILE
OLTCIT
OPEL
OPTARE
OSCA
OTOKAR
PADANE
PANOZ
PANTHER
PASQUALI
PAYKAN
PEUGEOT
PIAGGIO
PININFARINA
PLAXTON
PLYMOUTH
PONTIAC
PORSCHE
PREMIER
PROTON
PUCH
RANGER
RAYTON FISSORE
RELIANT
RENAULT
RENAULT TRUCKS
RILEY
ROLLS-ROYCE
ROVER
RUF
SAAB
SAME
SANTANA
SCANIA
SEAT
SETRA
SHAANXI
SHACMAN
SHELBY
SINOTRUK (CNHTC)
SIPANI
SKODA
SMART
SOLARIS
SPECTRE
SPYKER
SSANGYONG
STANDARD
STEYR
STREETSCOOTER
SUBARU
SUZUKI
TALBOT
TATA
TAZZARI
TEMSA
TERBERG-BENSCHOP
TESLA
THINK
TOYOTA
TRABANT
TRIUMPH
TVR
UAZ
UMM
URALAZ
VAN HOOL
VAUXHALL
VECTOR
VISEON
VOLKSWAGEN
VOLVO
WARTBURG
WESTFIELD
WIESMANN
WOLSELEY
YAGMUR
YULON
ZASTAVA
ZAZ
ZETOR
Модель:
—
10
20
A
AGILE
ALERO
ASTRA
ASTRO
AVALANCHE
AVEO
BEL
BERETTA
BLAZER
BONANZA
C-K
C15
C1500
C20
C2500
C30
C35
C3500
CALIBRA
CAMARO
CAPRICE
CAPTIVA
CAVALIER
CELTA
CHEVETTE
CHEVY
CHEYENNE
CITY
CLASSIC
COBALT
COLORADO
COMBO
COMMODORE
CORSA
CORSICA
CORVETTE
CRUZE
ENJOY
EPICA
EQUINOX
EVANDA
EXPRESS
FORESTER
G10
G20
G30
GRAND
HHR
IMPALA
IPANEMA
K1500
K2500
K3500
KADETT
KALOS
LACETTI
LANOS
LOVA
LUMINA
LUV
MALIBU
MARAJO
MATIZ
MERIVA
MODEL
MONTANA
MONTE
MONZA
MW
NIVA
NOMAD
NOVA
NUBIRA
OMEGA
ONIX
OPALA
OPTRA
ORLANDO
PRISMA
PRIZM
R1500
R3500
REZZO
S10
SAIL
SENS
SILVERADO
SONORA
SPACE
SPARK
SPIN
SS
SUBURBAN
TAHOE
TAVERA
TIGRA
TORNADO
TRACKER
TRAILBLAZER
TRANS
TRAVERSE
TRAX
TROOPER
UPLANDER
V10
VECTRA
VENTURE
VERANEIO
VIVA
VIVANT
VOLT
ZAFIRA
Поколение:
—
(M300)
Модификация:
—
Годы выпуска:
Двигатель:
Блок с предохранителями в салоне эпика
Он находится с левой стороны в торцевой части приборной панели.
Общая схема
Описание
| F1 | 10 | CLUSTER2 | Комбинация приборов, блок информационного дисплея, LCM, модуль RKE, ТСМ, переключатель PNP |
| F2 | 25 | WIPER | Переключатель стеклоочистителя/ стеклоомывателя, электродвигатель стеклоочистителей, блок датчика дождя |
| F3 | 15 | ECU | Не используется |
| F4 | 10 | HVAC | ISU, реле вентилятора, переключатель MTC/FATC, привод выбора режима, привод рециркуляции |
| F5 | 10 | CLOCK | Переключатель переднего плафона освещения салона/ люка в крыше, LCM, цифровые часы |
| F6 | 10 | RADIO | Аудиосистема, модуль навигации |
| F7 | 20 | HEATING MAT | Выключатель ковриков с подогревом – водителя/ пассажира |
| F8 | 20 | AUDIO | Аудиосистема |
| F9 | 10 | CLUSTER1 | Комбинация приборов, переключатель MTC/FATC, цифровые часы, блок информационного дисплея, LCM, выключатель вставленного ключа, модуль RKE |
| F10 | 10 | SDM | SDM |
| F11 | 10 | AIR BAG | Контрольная лампа подушки безопасности/ непристегнутого ремня безопасности пассажира, датчик PPD |
| F12 | 10 | SPARE | Запасной |
| F13 | 10 | LCM | LCM |
| F14 | 20 | CIGAR | Дополнительная розетка, прикуриватель |
| F15 | 20 | SUB WOOFER | Динамик сабвуфер |
| F16 | 15 | B/UP LP | Рычаг переключателя передач, переключатель PNP, выключатель заднего хода, зеркало отсека ECM, тормозной выключатель, комбинация приборов |
| F17 | 15 | U/H J/B | ЕСМ, модуль топливного насоса, автоматическая КП в сборе с главной передачей, датчик MAF |
| F18 | 10 | BCM | ISU, переключатель стеклоочистителя /стеклоомывателя |
| F19 | 10 | OSRVM | Зеркало с электроприводом – водителя/ пассажира, переключатель MTC/FATC |
| F20 | 15 | A/D CONVERTER | Не используется |
| F21 | 15 | SSPS | Модуль SSPS |
| F22 | 15 | ALDL | DLC, выключатель открытия багажника |
| F23 | 30 | ESC | Электронный блок управления тормозами |
Типы предохранителей в Шевроле Спарк 2012 года
Меня зовут Алексей Ковалев, я автомеханик и специалист по автомобилям. Сегодня я хотел бы поделиться информацией о типах предохранителей, которые используются в автомобиле Шевроле Спарк 2012 года.
1. Предохранители в блоке предохранителей автомобиля
Внутри автомобиля Шевроле Спарк 2012 года есть блок предохранителей, который находится находится на панели приборов с левой стороны водителя. В этом блоке установлены различные предохранители, которые защищают различные системы автомобиля от потенциальных повреждений или перегрузок.
Список предохранителей в блоке предохранителей автомобиля Шевроле Спарк 2012 года:
- Предохранитель 1 — Освещение салона
- Предохранитель 2 — Защита прикосячивания
- Предохранитель 3 — Панель приборов (видео)
- Предохранитель 4 — Зажигание (дополнительное оборудование)
- Предохранитель 5 — RM UNLCK, Реклайнер, Зеркала
- Предохранитель 6 — Электроподогрев сидений
- Предохранитель 7 — Аудиосистема, Обогреватель заднего стекла
2. Предохранители под капотом
Помимо предохранителей, которые находятся в блоке предохранителей автомобиля, в Шевроле Спарк 2012 года также есть предохранители, расположенные под капотом. Эти предохранители обычно защищают основные электрические системы автомобиля, такие как двигатель и аккумулятор.
Список предохранителей под капотом автомобиля Шевроле Спарк 2012 года:
- Предохранитель 1 — ABS
- Предохранитель 2 — Кондиционер
- Предохранитель 3 — Насос омывателя
- Предохранитель 4 — Вентилятор радиатора
- Предохранитель 5 — Зажигание
- Предохранитель 6 — Свечи зажигания, инжекторы топлива
У каждого предохранителя есть свой рейтинг и допустимый ток, который они могут выдержать. В случае перегрузки или повреждения предохранителя, его следует заменить на новый с той же самой номинальной характеристикой.
Имейте в виду, что информация, предоставленная в этой статье, относится к модели Шевроле Спарк 2012 года. При использовании других моделей или годов выпуска, типы и размеры предохранителей могут отличаться. Всегда обращайтесь к руководству пользователя или обратитесь к профессиональному автомеханику для более точной информации.
Блоки с предохранителями и реле в моторном отсеке
Основной блок реле и предохранителей
Главный блок предохранителей в моторном отсеке находится рядом с резервуаром охлаждающей жидкости и аккумуляторной батареей. Закрыт пластиковой крышкой.
Схема расположения предохранителей и реле в блоке шевроле эпика
Расшифровка элементов
| № | А | Название | Назначение |
| Ef1 | 30 | HVAC BLWR | Реле вентилятора |
| Ef2 | 60 | BCM BATT | Блок переключателей со встроенной логикой |
| Ef3 | 60 | ABS | Электронный блок управления тормозами |
| Ef4 | 30 | IGN1 | Замок зажигания |
| Ef5 | 20 | PWR WIDW | Электрический стеклоподъемник/ выключатель запирания двери водителя |
| Ef6 | 30 40 1) | COOL FAN HI | Реле высоких оборотов вентилятора системы охлаждения |
| Ef7 | 20 40 1) | COOL FAN LOW | Реле низких оборотов вентилятора системы охлаждения |
| Ef8 | 30 | ST/IG2 | Замок зажигания, реле стартера |
| Ef9 | 15 | SPARE | Запасной |
| Ef10 | 10 | SPARE | Запасной |
| Ef11 | 20 | SPARE | Запасной |
| Ef12 | 25 | SPARE | Запасной |
| Ef13 | 30 | SPARE | Запасной |
| Ef14 | 10 | ABS WARNING | Не используется |
| Ef15 | 20 | S/ROOF | Люк в крыше в сборе |
| Ef16 | 15 | ABS | Электронный блок управления тормозами, разъем линии подачи масла в АБС |
| Ef17 | 15 | HVAC BLWR | Фара – левая/ правая |
| Ef18 | 20 | DRIVER’S PWR WIDW | Безопасный электрический стеклоподъемник в сборе |
| Ef19 | 10 | PWR MIRROR | Многофункциональный переключатель |
| Ef20 | 10 | ILLUM RT | Фара – правая, стояночный огонь – правый, задний габаритный огонь – правый |
| Ef21 | 30 | LCM | LCM |
| Ef22 | 25 | IP FUSE | Блок предохранителей на приборной панели |
| Ef23 | 20 | STOP LAMPS | Выключатель тормоза |
| Ef24 | 10 | ILLUM LT | Фара – левая, стояночный огонь – левый, задний габаритный огонь – левый, освещение номерного знака |
| Ef25 | 30 | PWR SEAT | Выключатель сиденья водителя с электрическим приводом регулировки |
| Ef26 | 20 | FUEL | Модуль топливного насоса |
| Ef27 | 15 | ECM | ECM, главное реле двигателя, автоматическая КП в сборе с главной передачей |
| Ef28 | 20 | IGN COIL | Бензин: Катушки зажигания 1~6 Дизель: – |
| Ef29 | 15 | HORN | Реле звукового сигнала |
| Ef30 | 15 | ENG2 | Бензин: Форсунки 1~6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра Дизель: ЭСУД, VSS, реле предпускового нагревателя PTC-1/2/3 |
| Ef31 | 20 | ENG3 | ECM |
| Ef32 | – | – | – |
| Ef33 | 15 | ENG1 | Бензин: Электромагнитный клапан EGR, генератор, ECM, электромагнитный клапан VIM, кислородный датчик, датчик CMP, датчик MAF, электромагнитный клапан вентиляции угольного фильтра Дизель: Привод регулятора наддува, датчик CMP, привод дроссельной заслонки, электромагнитный клапан рециркуляции выхлопных газов, реле нагревателя топлива, датчик WIF, контроллер свечей предпускового подогрева |
| Ef34 | 15 | FRT FOG | Реле передней противотуманной фары |
| Ef35 | 10 | LOW BEAM LT | Фара – левая |
| Ef36 | 20 | PWR AMP | Усилитель мощности |
| Ef37 | 10 | LOW BEAM RT | Фара – правая, многофункциональный переключатель |
| Ef38 | – | – | – |
| Ef39 | 10 | A/C CMPRSR | Реле компрессора кондиционера |
| Реле | |||
| R1 | Реле управления охлаждающим вентилятором | ||
| R2 | Реле вентилятора охлаждения – высокая скорость | ||
| R3 | Реле топливного насоса | ||
| R4 | Реле электромагнитной муфты компрессора кондиционера | ||
| R5 | Реле передних противотуманных фар | ||
| R6 | Реле звукового сигнала | ||
| R7 | Реле вентилятора охлаждения – низкая скорость | ||
| R8 | Реле ближнего света | ||
| R9 | Главное реле | ||
| R10 | Реле стартера | ||
| R11 | Реле габаритного освещения | ||
| R12 | Реле дальнего света | ||
| R13 | Реле электропривода стеклоподъёмников |
Дополнительный блок для дизельных Chevrolet Epica
Вспомогательный блок предохранителей в моторном отсеке находится рядом с передней панелью.
Схема
Назначение
| 1 | PTC 3 Дополнительный отопитель |
| 2 | PTC 2 Дополнительный отопитель |
| 3 | PTC 1 Дополнительный отопитель |
| 4 | Реле подогревателя топливного фильтра |
| F1 | (40A) Дополнительный отопитель |
| F2 | (40A) Дополнительный отопитель |
| F3 | (40A) Дополнительный отопитель |
| F4 | (30A) Подогреватель топливного фильтра |
| F5 | (60A) Свечи накаливания |
Блок предохранителей блока переключателей со встроенной логикой
Таблица с расшифровкой
| A | 15 | Прерыватель |
| В | 5 | Мощность блока переключателей со встроенной логикой |
| C | 15 | Дверной замок |
| D | 25 | Передний стеклоочиститель |
| Е | 20 | Электрический стеклоподъёмник |
| F | 30 | Обогрев стекла |
