Предохранители бмв х5 е53 2004

Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке

Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.

Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

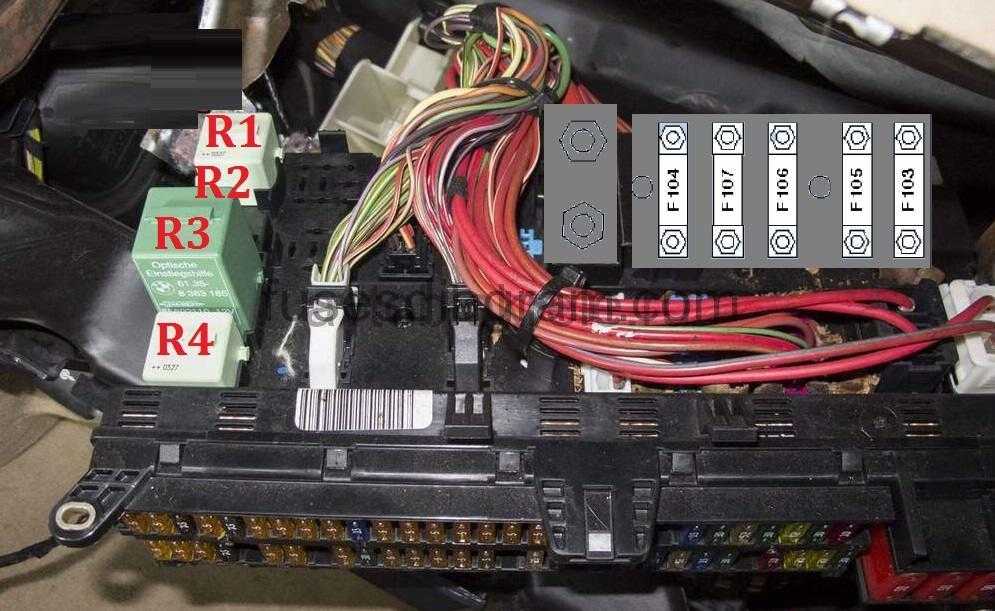

Блок предохранителей и реле под капотом BMW E60

Находится в моторном отделении ближе к лобовому стеклу.

Общая схема элементов блока

Описание

1	Электронный блок управления двигателем
2	—
3	Реле блока управления высотой подъема клапана
4	Реле обогревателя системы вентиляции картера
5	Реле электродвигателя очистителя лобового стекла
6	Реле насоса системы подачи воздуха навыпуск
7	Реле системы управления двигателем
F1	(30А) Управление двигателем
F2	(30А) Управление двигателем
F3	(20А)
F4	(30А)
F5	(30А) Управление двигателем
F6	(10А) Управление двигателем
F7	(40А) Управление двигателем
F8	(30А)
F10	(5А) Обогреватель системы вентиляции картера

Основной блок предохранителей в салоне бмв е30

Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.

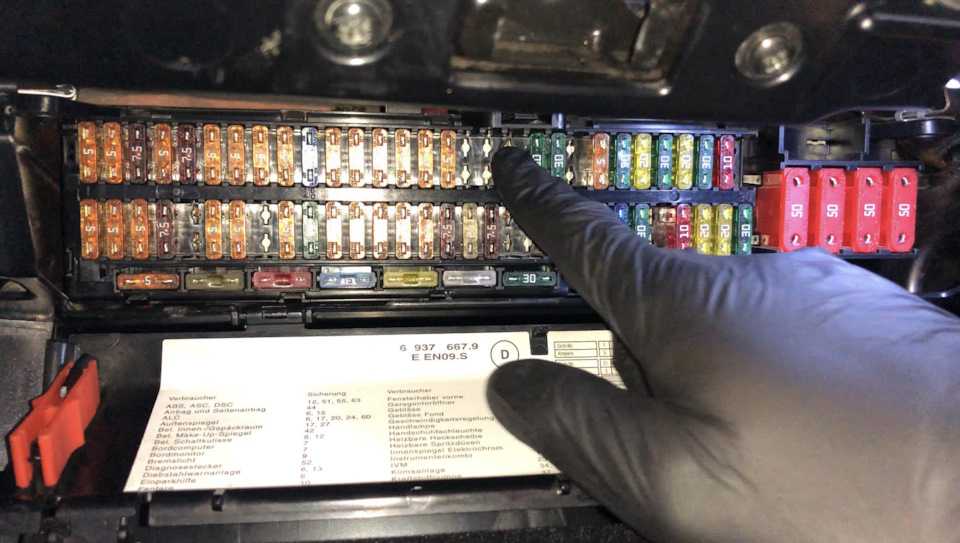

Внешне выглядеть должно так.

Слева вверху должна располагаться брошюра с точным описанием предохранителей.

Подробное описание (нумерация с лева на право, одни из вариантов)

F1	(50А) Электронный блок управления ABS
F2	(60А)
F3	(40А) Резистор электродвигателя вентилятора отопителя
F4	—
F5	(50А) Блок управления освещением
F6	(50А) Блок управления освещением
F7	(50А)
F8	(60А)
F9	(60А)
F10	(30А)
F11	(5А)
F12	(30А)
F13	(30А) Блок управления раздаточной коробкой
F14	(30А) Электропривод сиденья
F15	(5А)
F16	(30А) Реле электродвигателя очистителя лобового стекла
F17	(5А) Блок управления электрооборудованием рулевой колонки
F18	(30А)
F19	—
F20	(20А) Дополнительный отопитель
F21	(30А) Электропривод сиденья
F22	(30А)
F23	—
F24	(30А)
F25	(30А) Электронный блок управления ABS
F26	(20А) —
F27	(30А)
F28	(20А) Блок управления электрооборудованием рулевой колонки
F29	(10А)
F30	(20А) Топливный насос
F31	(30А) Электропривод сиденья
F32	(10А)
F33	(30А) Электропривод сиденья
F34	(20А) Мультимедийный блок управления
F35	(5А) Система навигации
F36	(7,5А)
F37	(5А) Телефон
F38	(5А) CD-чейнджер
F39	—
F40	(10А) DVD-чейнджер
F41	(7,5А) Блок управления комбинацией приборов
F42	—
F43	—
F44	—
F45	—
F46	—

Второй вариант

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

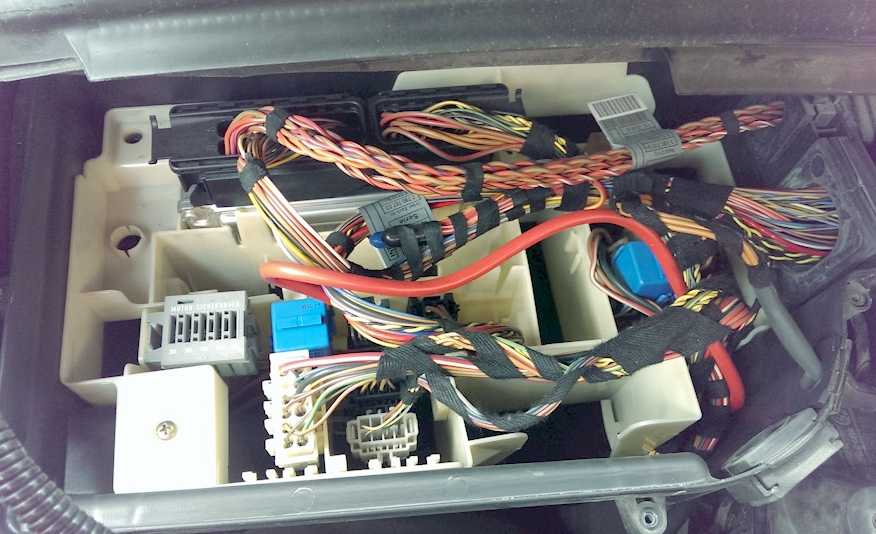

Реальное фото блока в багажном отделении бмв е60

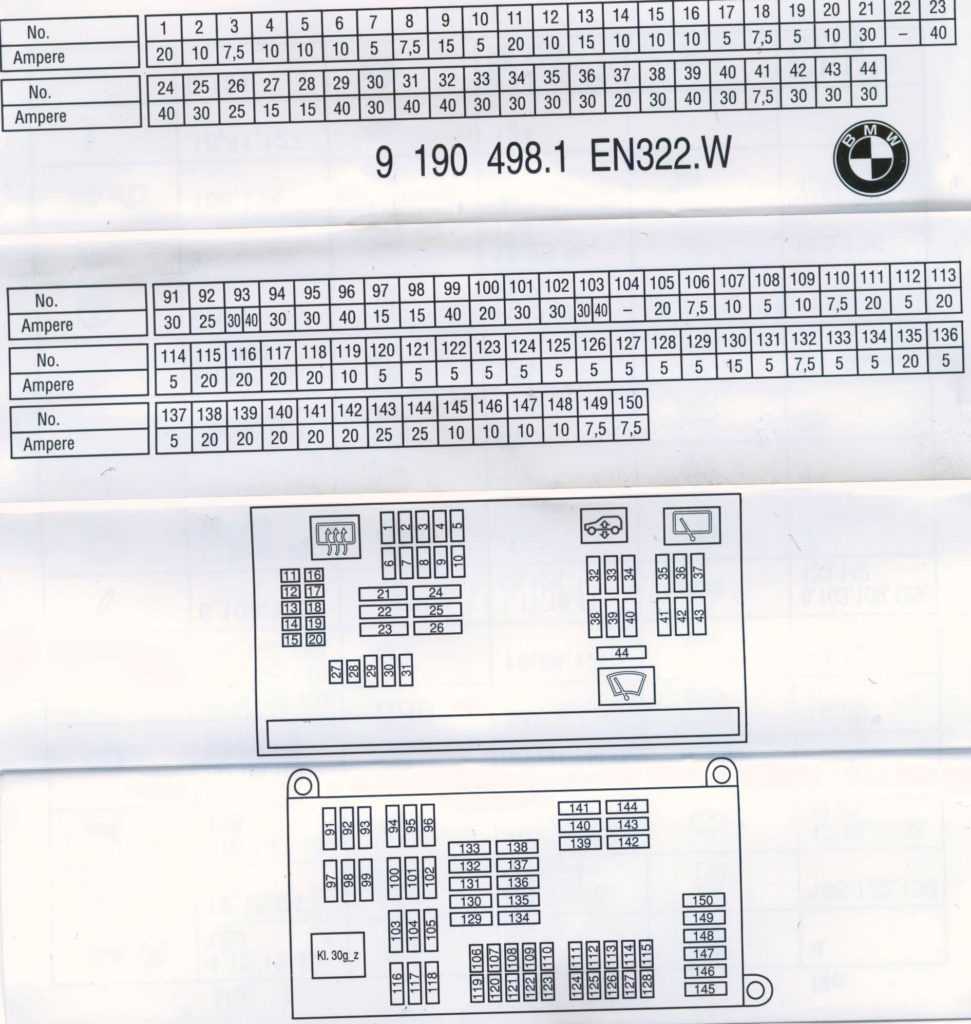

Оригинальное описание выглядит примерно так.

Таблица с расшифровкой

Реле контроля силы тока аккумуляторной батареи
50	30А насос омывателя фар
51	5А
52	40А Реле компрессора активной подвески
53	30А Электропривод передних сидений
54	40А Обогреватель заднего стекла
55	40А Блок управления приводом открывания/ закрывания задней двери
56	5А Датчик дождя/ солнечного света
57	5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58	20А Очиститель заднего стекла
59	5А Усилитель сигнала антенны
60	—
61	7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62	30А Блок управления электрооборудованием прицепа
63	20А Дополнительный отопитель
64	15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65	—
66	20А Блок управления электроприводом люка
67	10А
68	5А
69	5А Блок управления системой парковки
70	10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71	30А Многофункциональный переключатель в сборе
72	20А 8цил. бензин: Реле топливного насоса
73	30А 09/07: Усилитель выходного сигнала аудиосистемы
74	10А
75	10А
76	10А
77	10А Главный дисплей
78	5А
79	10А
80	10А
81	7,5А
82	7,5А Блок управления системы контроля давления в шинах
83	30А Электропривод передних сидений
84	15А
85	7,5А
86	40А Усилитель рулевого управления
87	20А Предохранитель прикуривателя (после 09-2005)
88	20А
89	5А Внутреннее зеркало заднего вида с автозатемнением

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

• F92 (100А) — дополнительный электрический отопитель;
• F90 (200А) — блок предохранителей расположенного в приборной панели.

Дополнительная информация

Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.

Возможно, полезно будет ознакомится с примером замены реле бензонасоса.

vsepredohraniteli.ru

Замена предохранителей БМВ X5 E53 | Авторазборка Легенда

Внимание!

Категорически запрещено заменять предохранители БМВ X5 E53 проволокой («жучком»).

Для защиты потребителей от тока короткого замыкания и перегрузок в отдельных электрических цепях установлены предохранители. Основные предохранители расположены в блоке, смонтированном в ящике для перчаток (вещевом ящике).

Замену предохранителей BMW X5 E53 необходимо проводить в следующем порядке.

• Обесточить потребитель, защищаемый данным предохранителем. Открыть перчаточный ящик, захватив ее за выступы (см. рис. 1.72) слева и справа. Отклонить вниз панель с установленными предохранителями. Расположение предохранителей и их назначение приведено на полке блока предохранителей.
• Признаком сгоревшего предохранителя является расплавление металлической пластины. Используя пинцет (красная скоба), вынуть вышедший из строя предохранитель. Установить аналогичный по силе тока предохранитель. Запасные предохранители установлены в специальных гнездах. Номинал предохранителя указан на его корпусе.

При повторном перегорании предохранителя, проверить электрическую цепь от источника питания до потребителя.

Дополнительные предохранители БМВ X5 E53 расположены в багажнике за его правой, боковой обшивкой (см. рис. 1.73). Плавкие вставки АБ находятся на ней, в отдельной коробке.

На автомобилях, оборудованных для транспортировки прицепа, за правой панелью обивки багажника установлен блок дополнительных предохранителей цепей фонарей прицепа.

ВЫ НАХОДИТЕСЬ В РАЗДЕЛЕ:

ПЕРЕЙТИ В ДРУГОЙ РАЗДЕЛ:

Тюнинг двигателя BMW M54B30

Распредвалы

Учитывая то, что мотор и так достаточно мощный и тяговитый, серьезных доработок нам не потребуется, потому ограничимся классическим набором… Нам нужно купить спортивные распредвалы, например Schrick 264/248 с подъемом 10.5/10 мм (или злее), холодный забор воздуха, прямоточный выхлоп с равнодлинным выпускным коллектором (от Supersprint например). После настройки получим около 260-270 л.с. и чуть более злой характер двигателя, для города этого вполне достаточно.
Кому покажется мало, покупайте кованые поршни под высокую степень сжатия, распредвалы с фазой 280/280, адаптируйте 6-дроссельный впуск от S54 и прочее.

M54B30 Компрессор

Следующим шагом на пути к высокой мощности может стать покупка компрессор кита от ESS, G-Power или другого изготовителя. Такими нагнетателями можно увеличить максимальную мощность до 350 л.с. и больше на сток поршнях M54B30. Стандартные поршни и шатуны выдержат около 400 л.с. Несмотря на то, что BMW славится довольно прочной поршневой, но для использования более мощных китов, рекомендуется купить кованые поршни и шатуны под степень сжатия 8.5 – 9.

M54B30 Turbo

Одним из самых распространенных способов по турбированию M54 является покупка турбо кита на базе Garrett GT30. Подобные киты включают в себя интеркулер, турбоколлектор, маслоподачу и маслослив, вестгейт, блоу-офф, топливный регулятор, топливный насос, бустконтроллер, датчики давления наддува, масла, температуры выхлопных газов (EGT), топливно-воздушной смеси, пайпинги, форсунки 500 cc. Все этом можно купить самому и настроить на Megasquirt. В итоге получим 400-450 л.с. на сток поршневой.

РЕЙТИНГ ДВИГАТЕЛЯ: 4+

Особенности и функции автомобиля BMW Х5 Е53

BMW Х5 Е53 – престижный и мощный автомобиль, представляющий собой воплощение спортивности и комфорта. Его особенности и функции делают его одним из наиболее популярных внедорожников в своем классе.

Одной из особенностей модели Х5 Е53 является ее дизайн

Автомобиль привлекает внимание своей элегантной внешностью и выразительными линиями. В дизайне присутствуют спортивные элементы, которые подчеркивают характер этой модели

Внутри автомобиля BMW Х5 Е53 вы найдете комфортабельный салон с высококачественными материалами отделки. Водитель и пассажиры будут наслаждаться приятным ощущением и эргономичным расположением элементов управления.

Автомобиль BMW Х5 Е53 обладает мощным двигателем, который дает ему динамические характеристики и позволяет разгоняться до высокой скорости. Модель также оснащена полным приводом, благодаря чему она может справиться с различными дорожными условиями.

Для обеспечения безопасности и комфорта водителя и пассажиров, BMW Х5 Е53 оснащен набором передовых технологий. Например, он имеет систему адаптивного круиз-контроля, которая автоматически регулирует скорость автомобиля, чтобы поддерживать безопасную дистанцию до впереди идущих.

Краткое описание мотора N52, N52n, N52k

Двигатель N52 – шестицилиндровый бензиновый рядный атмосферный мотор БМВ с распределённым впрыском топлива, системой регулирования высоты подъёма впускных клапанов Valvetronic (Вальветроник), системой Vanos 4-го поколения и системой раздельных трубопроводов DISA во впуске.

Мотор N52 выпускался с 2004 по 2011 (для некоторых стран до 2015) и пришёл на смену М54, после был заменён на N53 с непосредственным впрыском топлива и без системы Вальветроник. Также параллельно выпускались N54 и чуть позже N55 с турбонаддувом, после чего вся линейка была заменена на мотор нового поколения B58.

Расположение блока и назначение предохранителей

Основной монтажный блок Опель Вектра В находится в салоне под приборной панелью. Для доступа к нему достаточно снять защитную крышку слева от рулевой колонки. Один предохранитель может защищать один или несколько узлов в одном контуре одинакового номинала (сила тока в амперах). Для установки и подключения дополнительного оборудования предусмотрены резервные гнёзда и разъёмы для реле.

Назначения предохранителей в монтажном блоке

Номер предохранителя на схеме блока	Номинальная сила тока (амперы)	Контур защищаемой электроцепи
1	—	резерв
2	30A	Привод вентилятора системы охлаждения, цепь питания кондиционера
3	40A	Нагревательный элемент на заднем стекле
4	—	резерв
5	—	резерв
6	10A	Контроллер корректора света фар, цепь ближнего света
7	10A	Задний правый габаритный огонь, задние габаритные огни
8	10A	Правая фара дальнего света
9	30A	Привод омывателя фар
10	20A	Цепь звукового сигнала на рулевой колонке
11	30A	Центральный замок (блокировка)
12	20A	Противотуманные огни
13	—	резерв
14	30A	Привод щёток стеклоочистителя
15	— аемой электроцепи блоканом блокеедусмотрены гнёзда резе контуре одинкового номинала (сила тока в амперах).откого зам—	резерв
16	10A	Задний противотуманный свет
17	30A	Цепь привода передних стеклоподъёмников
18	10A	Подсветка номерного знака
19	20A	Цепь топливного насоса
20	30A	Цепь привода задних стеклоподъёмников
21	—	резерв
22	20A	Контур освещения салона, подсветки приборной панели, магнитолы, аварийной сигнализации
23	—	резерв
24	10A	Левая фара на ближний свет
25	10A	Задний левый габаритный огонь
26	10A	Левая фара дальнего света
27	—	резерв
28	—	резерв
29	10A	Огни аварийной сигнализации, привод управления зеркалами заднего вида
30	30A
31	—	резерв
32	—	резерв
33	20A	Вывод на разъём прицепа
34	20A	Дополнительная цепь аудиосистемы
35	10A	Трансмиссия АКПП, АВS
36	20A	Подогрев передних кресел
37	10A	Цепь прикуривателя в салоне
38	10A	Стоп-сигнал
39	10A	Датчики трансмиссии АКПП
40	10A	Привод вентилятора на радиаторе системы охлаждения
41	10A	Цепь подогрева зеркал

Каждый предохранитель окрашен в определённый цвет, который соответствует значению номинальной силы тока:

• 10А – красный
• 20А – жёлтый
• 30А – зелёный
• 40А – оранжевый

При замене перегоревших плавких вставок на новые можно ориентироваться на цвет, если маркировка на разъёмах отсутствует или к ней затруднён доступ. Не допускается установка временных перемычек – это приводит к коротким замыканиям и выходу из строя остального электрооборудования, а в контуре с высоким напряжением перемычка может привести к возгоранию. Неисправный предохранитель (плавкую вставку) извлекают из гнезда специальным пинцетом, стараясь не повредить проводку. Пинцет обычно входит в комплектацию монтажного блока и расположен сбоку или на любом резервном разъёме.

Английский язык ошибки — русский перевод ошибок БМВ Х5

Общее

• RELEASE PARKINGBRAKE — Отпустить стояночный тормоз
• CHECK BRAKE FLUID — Проверить уровень тормозной жидкости
• STOP! ENGINE OILPRESS — Стоп! Низкое давление масла в двигателе
• COOLANT TEMPERATURE — Температура охлаждающей жидкости
• BOOTLID OPEN — Открыт багажник
• DOOR OPEN — Открыта дверь
• CHECK BRAKE LIGHTS — Проверить стоп-сигналы
• CHECK LOWBEAM LIGHTS — Проверить ближний свет
• CHECK TAIL LIGHTS — Проверить свет задних фонарей
• CHECK PARK LIGHTS — Проверить габаритный свет
• CHECK FRONT FOGLAMP — Проверить свет пер. противотуманных фар
• CHEK REAR FOGLAMP — Проверить свет задних противотуманных фар
• CHECK NUMPLATE LIGHT — Проверить освещение номерных знаков
• CHECK TRAILER LIGHTS — Проверить фонари прицепа
• CHECK HIGHBEAM LIGHT — Проверить дальний свет
• CHECK REVERSE LIGHTS — Проверить фонари заднего хода
• TRANS. FAILSAFE PROG — Аварийная программа АКПП
• CHECK BRAKE LININGS — Проверить тормозные колодки
• WASHER FLUID LOW — Долить воды в бачок омывателя
• CHECK ENGINE OIL LEV — Проверить уровень масла в двигателе
• IGNITION KEY BATTERY — Заменить аккумулятор ключа зажигания
• CHECK COOLANT LEVEL — Прверить уровень охлаждающей жидкости
• LIGHTS ON? — Включен свет?
• CHECK STEERING FLUID LEV — Проверить масло гидропривода р/управл-я

Опционально

• TYRE DEFECT — Дефект шины, немедленно сбавьте скорость и остановитесь, не делая резких движений р/колесом
• EDC INACTIVE — Система электронной регулировки жесткости амортизаторов не активна
• SELFLEVEL SUSP. INACT — Система саморегулирования дорожного просвета неактивна
• FUEL INJECT. SYS. — Проверьте инжектор в СТО Дилера BMW!
• SPEED LIMIT — Вы превысили установленный Вами на бортовом компьютере лимит скорости.
• PRE-HEATING — Не запускайте двигатель, пока не погаснет данная надпись (работает предпусковой подогреватель)
• FASTEN SEAT BELTS — Пристегните ремни безопасности
• ENGINE FAILSAFE PROG — Аварийная программа двигателя, обратитесь к Дилеру BMW!
• SET TYRE PRESSURE — Установите предписанное давление воздуха в шинах
• CHECK TYRE PRESSURE — Проверьте давление воздуха в шинах, при необходимости доведите до нормы
• TYRE CONTROL INACTIVE — Неисправность в системе контроля давления в шинах, система неактивна
• KEY IN IGNITION LOCK — Вы оставили ключ в замке зажигания
• Bremsflussigkeit — уровень тормозной жидкости приближается к минимуму
• Oeldruck Motor — недостаточное давление масла в двигателе. Появляется, если после пуска масленка не гаснет в течение примерно 5 секунд (случаи пробития поддона опускаю). Мануал требует немедленной остановки двигателя, однако если попробовать его сразу завести — помогает. Стоит задуматься о следующем масляном фильтре «подешевле»
• Kuhlwassertemp — перегрев. Печку на полную, двигатель заглушить.
• Handbremse losen — с ручника сними!
• Kein Bremslicht — отсутствует стоп-сигнал. Редко лампы горят по две.
• Bremsli. Elektrik — накрылся предохранитель или цепи стоп-сигнала.
• Speed Limit — превышена вами же заданная скорость

Не очень плохие сообщения

• Bremsbelage — стерлись колодки и сработал датчик. И то и другое менять.
• Waschwasserstand — недостаточный уровень жидкости в бачке омывателя. Долить.
• 1 Bremslicht — накрылся один стоп-сигнал. Меняем лампочку.
• Abblendlicht — накрылся ближний свет. См. предыдущий пункт.
• Rucklicht — один из задних габаритов не горит. См. предыдущий пункт.
• Kennzeichenlicht — одна или обе лампы подсветки номера не горят. См. предыдущий пункт.
• Anhangerlicht — что-то не работает в световой сигнализации прицепа.

Не очень хорошие сообщения

• Oelstandmotor — уровень масла в двигателе приближается к минимуму. Долить.
• Kuhlwasserstand — уровень ОЖ приближается к минимуму. Долить.
• Oeldruck Sensor — неисправность датчика давления масла.
• Sensor Oelstand — неисправность датчика уровня масла.
• Check Control — аналог из лексикона Microsoft: General Protection Fault. Немедленно покинуть автомобиль путем катапультирования. Для запуска системы катапультирования открыть люк и как следует пукнуть на предварительно нагретый прикуриватель. (шутка). Нужно остановиться и заглушить двигатель.
• Licht an? — открыта водительская дверь при включенных габаритах.

Дорестайлинг БМВ Х5 Е53

На некоторых модификация кроссовера до 2004 г. выпуска под капотом встречаются блоки с релейными переключателями, подающими напряжение к следующему электрооборудованию:

• омывателям фар;
• насосу вторичного воздуха;
• стеклоочистителям;
• подогреву сидений;
• ингибитору.

Водителю необходимо периодически проверять резерв предохранителей. Если окажется, что плавких вставок какого-либо номинала не хватает – докупать их в специальном магазине или автосервисе. Использовать вместо калиброванных перемычек металлические предметы (гвозди, проволоку, фольгу, монеты и т.п.) запрещается.

Как заменить самостоятельно?

Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.

Замена предохранителей

Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:

1. Выключить систему зажигания автомобиля.
2. Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
3. Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
4. Открутить четыре шлицевых винта крепления рамки.
5. Вынуть монтажный блок со своего места, потянув за нижнюю часть.
6. Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
7. Визуально проверить состояние остальных плавких вставок.
8. Произвести обратную сборку.

Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения. Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом

Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи

Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.

Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.

Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.

Предохранители и реле

color=»red»> Предупреждение

Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

color=»red»> Расположение предохранителей

Плавкие предохранители

N	СИЛА ТОКА (ЦВЕТ)	ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ
1	–	–
2	30 (Зеленый)	Кондиционер, вентилятор системы охлаждения
3	40 (Оранж.)	Обогреватель заднего стекла
4
5	–	–
6	10 (Красный)	Ближний свет фар, корректор света
7	10 (Красный)	Стояночный свет, задние правые габаритные огни
8	10 (Красный)	Дальний правый свет
9	30 (Зеленый)	Омыватель фар
10	20 (Желтый)	Звуковой сигнал
11	30 (Зеленый)	Центральная система блокирования
12	20 (Желтый)	Противотуманные фары
13	–	–
14	30 (Зеленый)	Стеклоочиститель
15	–	–
16	10 (Красный)	Задний противотуманный фонарь
17	30 (Зеленый)	Стеклоподъемники
18	10 (Красный)	Освещение номерного знака
19	20 (Желтый)	Топливный насос
20	30 (Зеленый)	Стеклоподъемники
21	–	–
22	20 (Желтый)	Световая аварийная сигнализация, информационный дисплей, бортовой компьютер, освещение в салоне автомобиля, вентилятор радиатора, радио, сигнализаторы.
23	–	–
24	10 (Красный)	Ближний левый свет, корректор света
25	10 (Красный)	Стояночные огни и задний левый фонарь
26	10 (Красный)	Дальний левый свет
27	–	–
28	–	Обогреватель охлаждающей жидкости (дизель)
29	10 (Красный)	Световая аварийная сигнализация, электрически управляемые наружные зеркала, стеклоподъемники, люк, круиз-контроль, освещение в салоне автомобиля
30	30 (Зеленый)	Люк
31	–	–
32	–	–
33	20 (Желтый)	Клемма 30: постоянный ток прицепа
34	20 (Желтый)	Переключатель CD-чейнджера
35	10 (Красный)	ABS , Traction Control, автоматическая трансмиссия
36	20 (Желтый)	Обогрев передних сидений
37	10 (Красный)	Прикуриватель
38	10 (Красный)	Лампы стоп-сигнала, автоматическая трансмиссия, дисплей, круиз-контроль
39	10 (Красный)	Автоматическая трансмиссия
40	10 (Красный)	Вентилятор радиатора, обогреватель заднего стекла
41	10 (Красный)	Обогреватель зеркал

Расположение главного блока предохранителей и реле на панели приборов со стороны водителя

Главный блок предохранителей и реле расположен под крышкой в панели приборов со стороны водителя.

Расположение предохранителей и реле приведено на крышке.

Каждый предохранитель имеет надпись о величине пропускаемого тока.

Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Реле

Реле – это электронно управляемый переключатель, который обычно используется следующим образом:

– реле может переключать ток высокого напряжения дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей; – реле может иметь более одного управляющего входа в отличие от механического переключателя; – реле может выполнять функцию таймера, например, выдавать интервал работы стеклоочистителей.

Расположение реле перед аккумулятором в моторном отсеке

Реле расположены в главном блоке предохранителей и реле, хотя некоторые реле, связанные с двигателем, расположены в моторном отсеке.

Если система, управляемая реле, выходит из строя, и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса, или реле неисправно.

Снятие реле

Схема предохранителей и реле BMW X5 (E53; 2000-2006)
