Главный блок предохранителей bmw 1 series за ящиком для перчаток
Данный блок находится за бардачком, его еще называю ящиком для перчаток. Для доступа надо убрать защитную крышку. Подробнее смотри в видео в конце статьи.
p, blockquote 3,0,1,0,0 —>
Схема блока предохранителей
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Описание
p, blockquote 6,1,0,0,0 —>
| R1 | Электродвигатель электродвигателя стеклоочистителя ветрового стекла 2 (входит в блок предохранителей / релейную пластину) |
| R2 | Электродвигатель электродвигателя стеклоочистителя 1 |
| R3 | Реле заднего стекла |
| R4 | Реле стеклоочистителя заднего стекла |
| R5 | Реле топливного насоса (FP) (в корпусе плавкого предохранителя / реле) — если установлено |
| R6 | Реле отключения цепи 2 (в корпусе плавкого предохранителя / реле) — если установлено |
| R7 | Реле главного выключателя зажигания (в корпусе плавкого предохранителя / реле) |
| R8 | Реле отключения цепи 1 |
| R9 | Реле насоса омывателя фары |
| R10 | Реле насоса вторичного воздуха (AIR) |
| F1 | — |
| F2 | (5A) Зеркало заднего вида с автоматическим затемнением |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления 3 |
| F5 | (7,5A) Многофункциональный модуль управления 4 |
| F6 | Не используется (^ 08/05) |
| F7 | — |
| F8 | (5A) Аудио аппаратура CD-чейнджер |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | (20A) Многоцелевой модуль |
| F13 | (5A) Модуль управления модулем сборки-i-drive |
| F14 | — |
| F15 | — |
| F16 | (15А) Horn-RH |
| F17 | (5A) Навигационная система |
| F18 | (5A) Аудиосистема CD-чейнджер (^ 11/04) |
| F19 | (7,5A) Сигнализация, вход без ключа |
| F20 | (5A) Контроль динамической устойчивости |
| F21 | (7,5A) Модуль управления дверью — со стороны водителя, электрическое зеркало заднего вида со стороны пассажира |
| F22 | — |
| F23 | (10A) Навигационная система, телевизионный тюнер |
| F24 | — |
| F25 | — |
| F26 | (10A) Телематика |
| F27 | (5A) Модуль управления дверью — сторона водителя, телефон |
| F28 | (5A) Многофункциональный модуль управления 4, модуль управления стоянки |
| F29 | (5A) Подогрев передних сидений |
| F30 | (20A) Зарядное гнездо, прикуриватель |
| F31 | (30A) Контроль динамической устойчивости (^ 08/05) |
| F32 | (30A) Электрические сиденья, подогрев передних сидений |
| F33 | (30A) Электрическое сиденье-пассажирское |
| F34 | (30A) Усилитель аудиоустройства |
| F35 | (20A) Топливный насос (FP) H08 / 05) |
| F36 | (30A) Многофункциональный модуль управления 2 |
| F37 | — |
| F38 | Не используется (^ 08/05) |
| F39 | (30A) Электродвигатель электродвигателя стеклоочистителя |
| F40 | (20A) Аудиосистема (^ 08/05) |
| F41 | (30A) Многофункциональный модуль управления 2 |
| F42 | (30A) Электропривод |
| F43 | (30A) Омыватели фар |
| F44 | (30A) Модуль управления прицепом |
| F45 | (20A) Разъем для прицепа (^ 08/05) |
| F46 | (40A) Подогрев заднего стекла |
| F47 | Не используется (^ 08/05) |
| F48 | (20A) Система мойки / очистки заднего стекла |
| F49 | (30A) Подогрев переднего пассажира |
| F50 | — |
| F51 | (50A) Многофункциональный управляющий модуль 3 |
| F52 | (50A) Многофункциональный модуль управления 2 |
| F53 | (50A) Многофункциональный модуль управления 2 |
| F54 | (60A) Управление двигателем |
| F55 | — |
| F56 | (15A) Центральный замок |
| F57 | (15A) Центральный замок |
| F58 | (7,5A) Разъем Datalink (DLC), модуль управления измерительной аппаратурой |
| F59 | (5A) Модуль управления функцией рулевой колонки |
| F60 | (7,5A) Кондиционер (AC) |
| F61 | (10А) Багаж, лампа перчаточного ящика, многофункциональный дисплей |
| F62 | (30А) Задние электрические стеклоподъемники |
| F63 | (30A) Многофункциональный модуль управления |
| F64 | (30A) Задние электрические стеклоподъемники |
| F65 | (40A) Управление динамической стабильностью |
| F66 | (50A) Подогреватель топливного фильтра — Дизель |
| F67 | (50A) Обогреватель / кондиционер (AC) |
| F68 | — |
| F69 | (50A) Двигатель вентилятора охлаждающей жидкости двигателя |
| F70 | (50A) Впрыск вторичного воздуха (AIR), если он установлен |
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,1,0 —>
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.

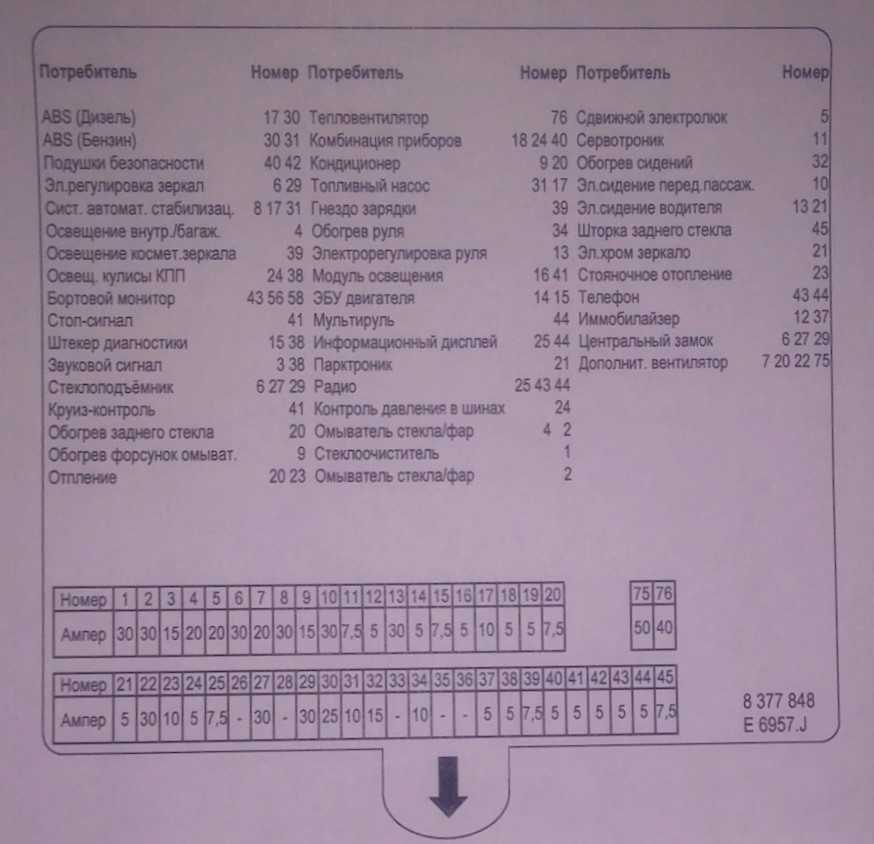

Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное обозначение (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Как определить, почему не работает печка (отопитель) BMW E60
Характер неисправности подскажет, в какой части искать ее источник – если отопитель просто не включается, вентилятор «молчит», значит – проблемы с мотором или его электропитанием. Если «печка живет своей жизнью» – вероятнее всего вышло из строя реле управления выходного каскада вентилятора (ЕЖ).
Первичная диагностика отклонений в работе «климата» включает проверку производительности на максимальном режиме, оценку работы заслонок, реакции отопителя на изменение настроек. Если в салоне обнаруживается четкое разделение на дефлекторы с холодным и горячим воздухом – нужно проверить состояние клапанов отопителя, сравнить температуру ОЖ в их входных и выходных патрубках. При подозрении на забитый радиатор – снять его и промыть.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
БМВ 520 Е60 предохранители | Fans BMW
БМВ-7 ( Е65/66 ) Схемы предохранителей
BMW E60 Неисправность Реле Бензонасоса
BMW e39 предохранители
Замена предохранителей на BMW e90
https://youtube.com/watch?v=lroB3g8K8Fs
Вывод тест-меню БМВ Е60 «A test menu BMW E60»
Где находится аккумулятор в bmw e60
https://youtube.com/watch?v=uH6zy6axijE
Как посмотреть температуру двигателя BMW e60
BMW E60 5 SERIES. Автоматическая блокировка дверей. (ВКЛ/ВЫКЛ).
BMW E60 5 SERIES КАК СДЕЛАТЬ ЧТОБ ДВОРНИКИ ВКЛЮЧАЛИСЬ АВТОМАТИЧЕСКИ
Компьютер в бмв
https://youtube.com/watch?v=KAYhKENHdP8
Также смотрите:
- Что такое ванос на БМВ Е60
- Разборка BMW e66
- Доводчики дверей на БМВ E38
- Как отключить подушку безопасности БМВ Е60
- Сравнить БМВ Х5 и мерседес мл дизель
- Какие БМВ миллионники
БМВ 116 проблемы с двигателем Can шина BMW E39 BMW frm reset БМВ 523i Е60 отзывы BMW 318 1979 тюнинг Организационная структура управления BMW Лучший двигатель БМВ Х5 Е70 Проблемы BMW 520 F10 Короткий редуктор BMW E39
Схема предохранителей в основном блоке (Смотрите свою схему на всякий случай, она может отличаться, каких то предохранителей у Вас может не быть с завода):
| № | Расшифровка/обозначение |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А Внутреннее освещение салона, освещение багажника, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального замка |
| 7 | 20А Дополнительный вентилятор |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод сиденья пассажира рядом с водителем |
| 11 | 8А Система Servotronic (Сервотроник) |
| 12 | 5А |
| 13 | 30А Электропривод рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогрев заднего стекла, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стеклоподъемник, система центрального замка |
| 28 | 30А Вентилятор системы отопления, система кондиционирования |
| 28 | 30А Электропривод наружного зеркала, электрический стеклоподъемник, система центрального замка |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сидений |
| 33 | — |
| 34 | 10А Система обогрева руля |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности (SRS), освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
BMW 5-й серии с xDrive
BMW 5-й серии продолжает развивать свое технологическое превосходство: на BMW 525xi и 530xi «умная» система полногопривода BMW xDrive наряду с великолепной тягой обеспечит новый уровень динамичности, безопасности и маневренности в сегменте полноприводных автомобилей. Модели с xDrive предлагаются в кузовных вариантах седан и универсал. Помимо спортивности и комфорта, вместимости и функциональности 5-я серия c xDrive обладает теперь превосходной уверенной тягой, удовлетворяющей самым высоким требованиям. Благодаря возможностям системы xDrive водитель при необходимости может использовать преимущества четырех ведущих колес, причем в остальное время ему не приходится мириться с недостатками, присущими многим системам полного привода. Ведь при повседневной эксплуатации новые модели 5-й серии с системой xDrive демонстрируют маневренность и динамичность, аналогичную заднеприводным моделям. Тем самым устанавливается новый стандарт в сегменте полноприводных автомобилей. За исключением необходимой адаптации к полному приводу ходовая часть автомобилей BMW 5-й серии с системой xDrive соответствует заднеприводным моделям. Модели с системой xDrive в базовой комплектации вместо 16-дюймовых легкосплавных колес заднеприводной версии оснащаются 17-дюймовыми колесами с шинами размерности 225/50. Принцип действия системы xDrive на моделях 5-й серии соответствует принципу полного привода автомобилей BMW X3 и X5, технические средства и программное обеспечение, разумеется, адаптированы в соответствии со специфическими требованиями 5-й серии. Система xDrive обеспечивает бесступенчатое и переменное перераспределение крутящего момента между передними и задними колесами. Она мгновенно распознает момент, когда необходимо перераспределить крутящий момент, и реагирует втечение предельно короткого промежутка времени, как правило, еще до начала пробуксовки одного из колес. В результате, например при динамичном движении в повороте, система xDrive в любой момент может направить оптимальный крутящий момент на соответствующую ось и тем самым свести к минимуму недостаточную или избыточную поворачиваемость автомобиля. Благодаря этому система xDrive обеспечивает заметный выигрыш в маневренности, усиливает удовольствие отвождения и одновременно повышает безопасность по сравнению с традиционными системами полного привода. Кроме того, система xDrive обеспечивает лучшую тягу на дорогах без твердого покрытия и на скользких участках, так как крутящий момент немедленно направляется к колесам, имеющим лучший коэффициент сцепления с дорогой, когда одному из колес грозит пробуксовка и потеря тяги. Водитель постоянно может наслаждаться преимуществами системы xDrive – ведь поток мощности непрерывно адаптируется к конкретным условиям движения. Основа системы xDrive: многодисковая муфта с электронной регулировкой. Особые возможности системы xDrive обеспечивает регулируемая электроникой многодисковая муфта в раздаточной коробке. При необходимости она в течение миллисекунд перераспределяет крутящий момент на передние колеса. В крайнем случаевозможно полное разъединение передней и задней осей или их жесткая связь друг с другом. При этом жесткое соединениесоответствует 100-процентной блокировке межосевого дифференциала в традиционных системах полного привода. Частью своих великолепных характеристик система xDrive обязана тому, что она использует все данные, которые собираетсистема регулирования ходовой части DSC. Так, с помощью датчика рыскания определяется вращение автомобиля вокругвертикальной оси, а с помощью другого специального датчика – угол поворота руля. На основе информации о скорости автомобиля, поступающей от колесных датчиков, его поперечном ускорении и параметрах двигателя xDrive заранее распознает дорожную обстановку в данный момент и в соответствии с этим оптимально перераспределяет момент между передней и задней осями. Функцию межколесного дифференциала, то есть принудительное распределение момента на передних или задних колесах, выполняет система DSC, ее электроника при необходимости вмешивается в работу тормозов: если одно из колес пробуксовывает без передачи силы на дорогу, то это колесо притормаживается. Благодаря этому дифференциал в редуктореоси автоматически перераспределяет момент на другое колесо.

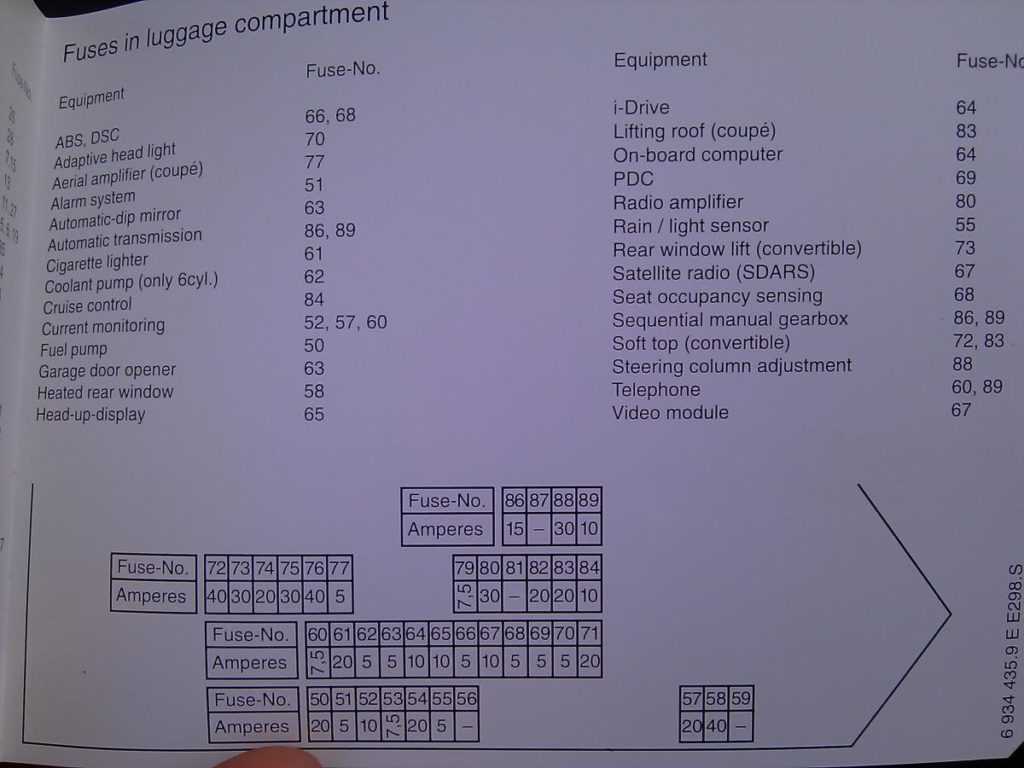

Luggage compartment
In the luggage compartment on the right side, under the trim (protective carpet), there is another block with fuses and relays.
access

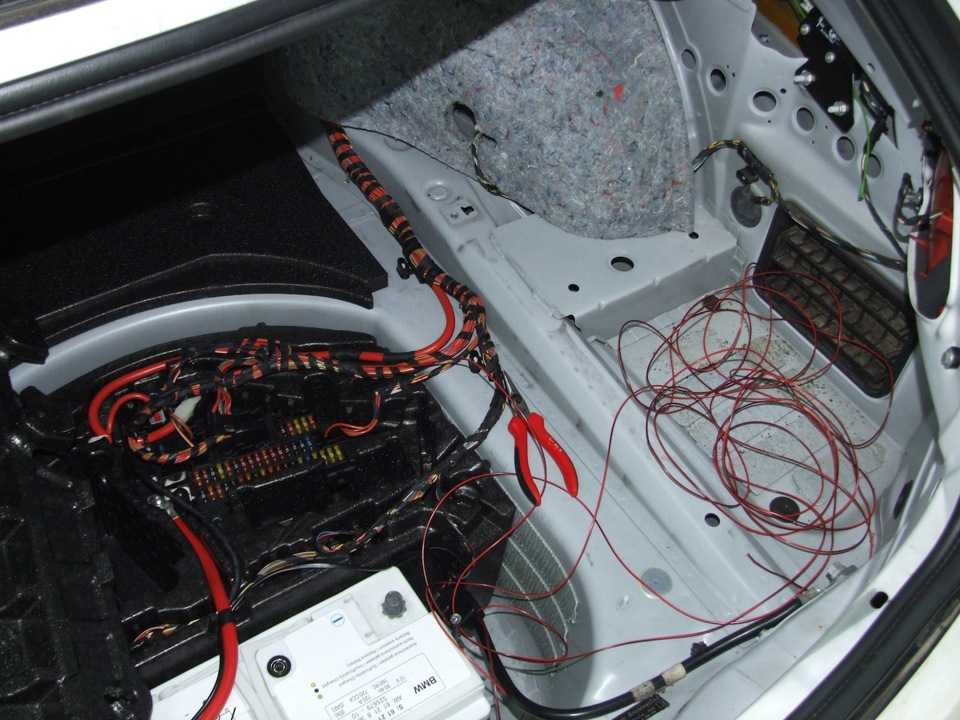

real photo of the box
Type 1

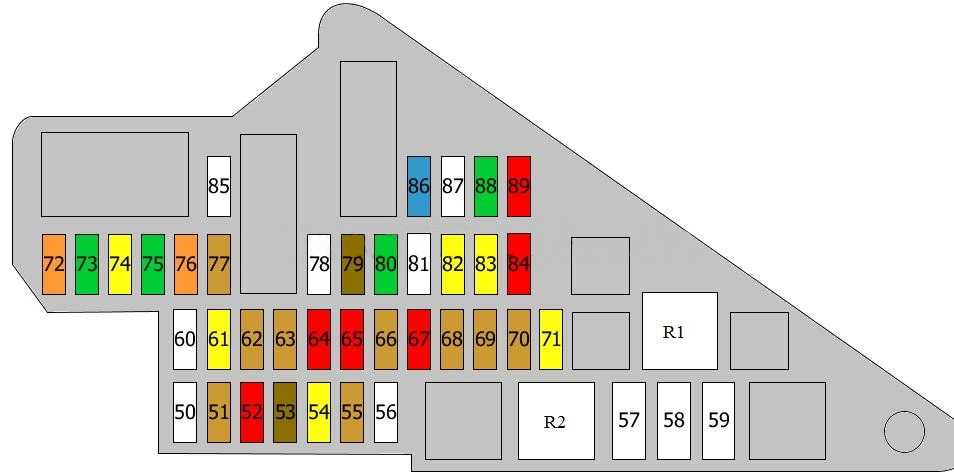

Diagram
Designation
| F50 | (30A) Fuel pump output stage |
| F51 | (5A) Siren and tilt alarm sensor |
| Electrochromic interior rear view mirror | |
| Microwave sensor, driver’s door | |
| Passenger door microwave sensor | |
| Microwave sensor, left rear | |
| Microwave sensor, rear right | |
| F52 | (40A) Retractable roof motor |
| F53 | (30A) Seat back adjustment motor |
| F54 | (40A) Rear window defroster |
| F55 | — |
| F56 | (5A) Rain/sunlight sensor |
| F57 | (5A) Air conditioner/heater fan motor control unit |
| F58 | — |
| F59 | (5A) Audio antenna |
| F60 | — |
| F61 | — |
| F62 | (30A) Rear window down relay |
| Relay for raising rear window | |
| F63 | — |
| F64 | (15A) Air conditioner/heater fan motor control unit |
| F65 | — |
| F66 | (20A) E63: Panoramic glass roof |
| E64: convertible top module | |
| F67 | (10A) Automatic soft-close passenger door (LHD) |
| Automatic soft-closing driver’s door (right-hand drive) | |
| Automatic closing of the reverse door on the right side | |
| F68 | (5A) Driver’s Door Automatic Soft Close (LHD) |
| Automatic soft-close system for the front passenger door | |
| Automatic closing of the reverse door on the left | |
| F69 | (5A) Parking system control unit |
| F70 | (10A) Active cruise control |
| Long range sensor | |
| Short range sensor, right | |
| Short range sensor, left | |
| F71 | (30A) Multifunction switch assembly |
| F72 | (20A) N62: fuel pump relay |
| Diesel: fuel pump control (EKPS) | |
| F73 | (30A) ^08/07: Audio output amplifier |
| F74 | (10A) Center console |
| Driver’s seat adjustment switch | |
| Passenger seat adjustment switch | |
| F75 | (10A) Satellite receiver |
| Digital tuner | |
| Video module | |
| F76 | (10A) Dynamic drive |
| F77 | (10A) Main display |
| F78 | (5A) ABS electronic control unit |
| F79 | (10A) Central information display |
| controller | |
| F80 | (10A) Selector lever |
| Gear shift indicator | |
| Remove the box | |
| TCU (telematic control unit) | |
| Compensator (mobile phone) | |
| Electronic night vision module | |
| F81 | — |
| F82 | (7.5A) Tire pressure monitoring system control unit |
| F83 | (30A) Active backrest width adjustment for driver’s seat (LHD) |
| Active passenger backrest width adjustment (RHD) | |
| F84 | (15A) Transmission control |
| Sequential Manual Transmission (SMG) | |
| F85 | — |
| F86 | (40A) Power steering |
| F87 | (20A) Front cigarette lighter |
| Charging socket, glove box | |
| F88 | — |
| F89 | (5A) Electrochromic interior rearview mirror |
| Energy saving relay, terminal 15 |
- KB Relay for headlight washer system
- K9 Unloading relay terminal 15
- K11 Wiper relay
- K8 Rear window lowering relay (convertible)
- K91 Rear window wiper relay
- K93 EOS relay
- K96 Fuel pump relay
- K126 Air suspension compressor relay
- K20 Automatic closer relay
- K213 Electric vacuum pump relay
- K2003a Main relay of the OOE system (diesel engine)
- K6304a Secondary air blower relay
Type 2
Diagram
Allocation
| R1 | Rear window defroster relay |
| R2 | |
| F50 | (20A) 6 cyl.: Fuel pump control unit |
| F51 | (5A) Siren and tilt alarm sensor |
| Electrochromic interior rear view mirror | |
| Microwave sensor, driver’s door | |
| Passenger door microwave sensor | |
| Microwave sensor, left rear | |
| Microwave sensor, rear right | |
| F52 | (10A) Battery control unit |
| F53 | (7.5A) Automatic Soft Close, Tailgate/Tailgate |
| F54 | (20A) Energy saving relay, terminal 15 |
| F55 | (5A) Rain/sunlight sensor |
| F56 | — |
| F57 | (20A) Battery control unit |
| F58 | (40A) Rear window defroster |
| F59 | (5A) Antenna signal booster |
| F60 | (5A) Rollbar actuator control unit |
| F61 | (20A) Front cigarette lighter |
| Charging socket, glove box | |
| F62 | (5A) Energy saving relay, terminal 15 |
| F63 | (5A) Electrochromic interior rear view mirror |
| Parking Control (PDC) | |
| F64 | (10A) Rear compartment display |
| Central information display | |
| controller | |
| F65 | (10A) Main display |
| F66 | (5A) ABS electronic control unit |
| F67 | (10A) Video module |
| Satellite receiver | |
| F68 | (5A) Center console |
| Driver’s seat adjustment switch | |
| Passenger seat adjustment switch | |
| F69 | (5A) Parking system control unit |
| F70 | (5A) Headlight range control unit |
| F71 | Fuel pump output stage |
| F72 | (40A) Retractable roof motor |
| F73 | (30A) Rear window down relay |
| Relay for raising rear window | |
| Trailer module | |
| F74 | (20A) Trailer electrical connector |
| F75 | — |
| F76 | — |
| F77 | (5A) Audio antenna |
| F78 | — |
| F79 | — |
| F80 | (30A) Audio output amplifier |
| F81 | — |
| F82 | (20A) Luggage compartment socket |
| Rear cigarette lighter | |
| Rear socket | |
| F83 | (20A) E63: Panoramic glass roof |
| E64: convertible top module | |
| F84 | (10A) Obstacle distance sensor (adaptive cruise control) – long distance |
| F86 | (15A) Transmission control |
| Sequential Manual Transmission (SMG) | |
| F87 | — |
| F88 | (30A) Multifunction switch assembly |
| F89 | (10A)Fan, MMC |
| Gear shift indicator | |
| Selector lever | |
| Gear shift indicator | |
| Fan, spare tire good | |
| TCU (telematic control unit) | |
| ULF (Universal Charging and Handsfree Unit) |
Как ремонтировать вентилятор печки (отопителя) БМВ Е60
Профессиональный ремонт отопителя БМВ в первую очередь начинается с аппаратной диагностики. Нужно определить температурные показатели и соответствие показателей тока, достающегося от АКБ потребителям
Если «виноват» аккумулятор кроме его замены на новый, важно правильно инициализировать (прописать) оборудование
Если проблема затрагивает помпу и радиатор, а ОЖ меняли давно рекомендуется провести внеочередное обслуживание системы охлаждения. Замену водяных клапанов отопителя, в случае их окисления, нужно провести как можно быстрее, иначе может пострадать сам блок климат-контроля, точнее одна из микросхем. Именно из-за ее отказа обдув ветрового стекла и ног происходит все время горячим воздухом, независимо от регулировок.
Самый кропотливый этап замена вентилятора или реле (ежа) BMW E60 в случае их отказа. Эта манипуляция предполагает разборку консоли (подлокотника), снятие средней (передней) части торпеды, вместе с магнитолой (ССС). Аккуратная замена требует умения и специального комплекта съемников облицовки, поэтому ее выполняют не все сервисы. Если в вашем БМВ срочно нужно отремонтировать печку, причем, желательно едорого приезжайте к нам, в SportKB. Мы проводим точную диагностику, устраняем неисправности независимо от их уровня сложности, даем длительную гарантию на ремонт.
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Главный блок предохранителей bmw 1 series за ящиком для перчаток
Данный блок находится за бардачком, его еще называю ящиком для перчаток. Для доступа надо убрать защитную крышку. Подробнее смотри в видео в конце статьи.
Схема блока предохранителей
Описание
| R1 | Электродвигатель электродвигателя стеклоочистителя ветрового стекла 2 (входит в блок предохранителей / релейную пластину) |
| R2 | Электродвигатель электродвигателя стеклоочистителя 1 |
| R3 | Реле заднего стекла |
| R4 | Реле стеклоочистителя заднего стекла |
| R5 | Реле топливного насоса (FP) (в корпусе плавкого предохранителя / реле) — если установлено |
| R6 | Реле отключения цепи 2 (в корпусе плавкого предохранителя / реле) — если установлено |
| R7 | Реле главного выключателя зажигания (в корпусе плавкого предохранителя / реле) |
| R8 | Реле отключения цепи 1 |
| R9 | Реле насоса омывателя фары |
| R10 | Реле насоса вторичного воздуха (AIR) |
| F1 | — |
| F2 | (5A) Зеркало заднего вида с автоматическим затемнением |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления 3 |
| F5 | (7,5A) Многофункциональный модуль управления 4 |
| F6 | Не используется (^ 08/05) |
| F7 | — |
| F8 | (5A) Аудио аппаратура CD-чейнджер |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | (20A) Многоцелевой модуль |
| F13 | (5A) Модуль управления модулем сборки-i-drive |
| F14 | — |
| F15 | — |
| F16 | (15А) Horn-RH |
| F17 | (5A) Навигационная система |
| F18 | (5A) Аудиосистема CD-чейнджер (^ 11/04) |
| F19 | (7,5A) Сигнализация, вход без ключа |
| F20 | (5A) Контроль динамической устойчивости |
| F21 | (7,5A) Модуль управления дверью — со стороны водителя, электрическое зеркало заднего вида со стороны пассажира |
| F22 | — |
| F23 | (10A) Навигационная система, телевизионный тюнер |
| F24 | — |
| F25 | — |
| F26 | (10A) Телематика |
| F27 | (5A) Модуль управления дверью — сторона водителя, телефон |
| F28 | (5A) Многофункциональный модуль управления 4, модуль управления стоянки |
| F29 | (5A) Подогрев передних сидений |
| F30 | (20A) Зарядное гнездо, прикуриватель |
| F31 | (30A) Контроль динамической устойчивости (^ 08/05) |
| F32 | (30A) Электрические сиденья, подогрев передних сидений |
| F33 | (30A) Электрическое сиденье-пассажирское |
| F34 | (30A) Усилитель аудиоустройства |
| F35 | (20A) Топливный насос (FP) H08 / 05) |
| F36 | (30A) Многофункциональный модуль управления 2 |
| F37 | — |
| F38 | Не используется (^ 08/05) |
| F39 | (30A) Электродвигатель электродвигателя стеклоочистителя |
| F40 | (20A) Аудиосистема (^ 08/05) |
| F41 | (30A) Многофункциональный модуль управления 2 |
| F42 | (30A) Электропривод |
| F43 | (30A) Омыватели фар |
| F44 | (30A) Модуль управления прицепом |
| F45 | (20A) Разъем для прицепа (^ 08/05) |
| F46 | (40A) Подогрев заднего стекла |
| F47 | Не используется (^ 08/05) |
| F48 | (20A) Система мойки / очистки заднего стекла |
| F49 | (30A) Подогрев переднего пассажира |
| F50 | — |
| F51 | (50A) Многофункциональный управляющий модуль 3 |
| F52 | (50A) Многофункциональный модуль управления 2 |
| F53 | (50A) Многофункциональный модуль управления 2 |
| F54 | (60A) Управление двигателем |
| F55 | — |
| F56 | (15A) Центральный замок |
| F57 | (15A) Центральный замок |
| F58 | (7,5A) Разъем Datalink (DLC), модуль управления измерительной аппаратурой |
| F59 | (5A) Модуль управления функцией рулевой колонки |
| F60 | (7,5A) Кондиционер (AC) |
| F61 | (10А) Багаж, лампа перчаточного ящика, многофункциональный дисплей |
| F62 | (30А) Задние электрические стеклоподъемники |
| F63 | (30A) Многофункциональный модуль управления |
| F64 | (30A) Задние электрические стеклоподъемники |
| F65 | (40A) Управление динамической стабильностью |
| F66 | (50A) Подогреватель топливного фильтра — Дизель |
| F67 | (50A) Обогреватель / кондиционер (AC) |
| F68 | — |
| F69 | (50A) Двигатель вентилятора охлаждающей жидкости двигателя |
| F70 | (50A) Впрыск вторичного воздуха (AIR), если он установлен |
Точное описание блоков представлено в специальной брошюре, находящееся в защитной двери.
