Электрооборудование (электросхемы) рено логан 2

Расположение и электросхема

Если в процессе эксплуатации транспортного средства вы выявили какие-либо неисправности в работе электрооборудования, то, в первую очередь, нужно выяснить причину поломки. Если в электрической проводке автомобиля повысилось напряжение или произошло короткое замыкание, то сначала из строя выходят именно предохранители.

БП в месте установки

Именно поэтому владельцы Нива Шевроле должны знать, какой элемент блока предохранителей (далее — БП) за работу каких устройств отвечает. Поскольку проблема с перегоревшими деталями может настигнуть водителя в любой момент. И поэтому следует возить с собой набор из запасных элементов. Но перед тем как приступить к замене необходимо знать, где именно находится монтажный блок.

В автомобилях Нива Шевроле БП расположен под пластиковой облицовкой торпеды. В частности, он находится под панелью приборов, со стороны водительского сидения слева от рулевого колеса. Чтобы произвести замену компонентов, необходимо открутить декоративную пластиковую накладку, которая закрывает БП. Она крепится на двух саморезах, так что сделать это нужно при помощи отвертки.

Далее, вашему вниманию представлена электросхема и обозначение всех компонентов, а также реле монтажного блока.

Схема расположения элементов в монтажном блоке Нива Шевроле.

Ниже представлена таблица, в которой указано, какой предохранитель за какое электрооборудование отвечает.

Как вы понимаете, при нерабочем бензонасоса запуск двигателя и эксплуатация машины будет невозможной. Поэтому, если вы столкнулись с такой проблемой, следует проверить элемент БП, отвечающий за функционирование бензонасоса.

Таблица, в которой указано назначение всех предохранителей БП

Однако, помимо плавких элементов монтажного блока, в нем также находятся и реле. Они предназначены для более мощных потребителей напряжения, поэтому их предназначение мы рассмотрим в отдельной таблице.

Номер	Предназначение
К1	Это реле не используется.
К2	Без этого компонента невозможна работы электрического двигателя дворников лобового стекла.
К3	Отвечает за функционирование лампочек указателей поворотов, а также световой сигнализации.
К4	Обеспечивает функционирование ламп фонарей ближнего света.
К5	Отвечает за работоспособность лампочек фонарей дальнего света.
К6	При выходе из строя этого неработоспособными станут сразу несколько компонентов электросети, а именно:

• устройство обогрева заднего стекла двери багажника;
• устройство вентиляции отопительной системы;
• механизм омывания лобового и заднего стекла;
• а также механизм очистителя (дворников) как лобового, так и заднего стекла.

К7
Обеспечивает работу устройства обогрева заднего стекла двери багажника.

К8
Является резервным реле. Если по каким-либо причинам одно из реле не функционирует, его можно переподключить в гнездо К8.

Если какой-либо компонент электрооборудования вышел из строя, то вам необходимо произвести проверку не только цепи, но и реле. Если же реле рабочее, то следует прочистить его гнездо щеткой от загрязнений и коррозии. Возможно, контакт не работает из-за грязи.

Схема предохранителей ВАЗ 2107 старого образца

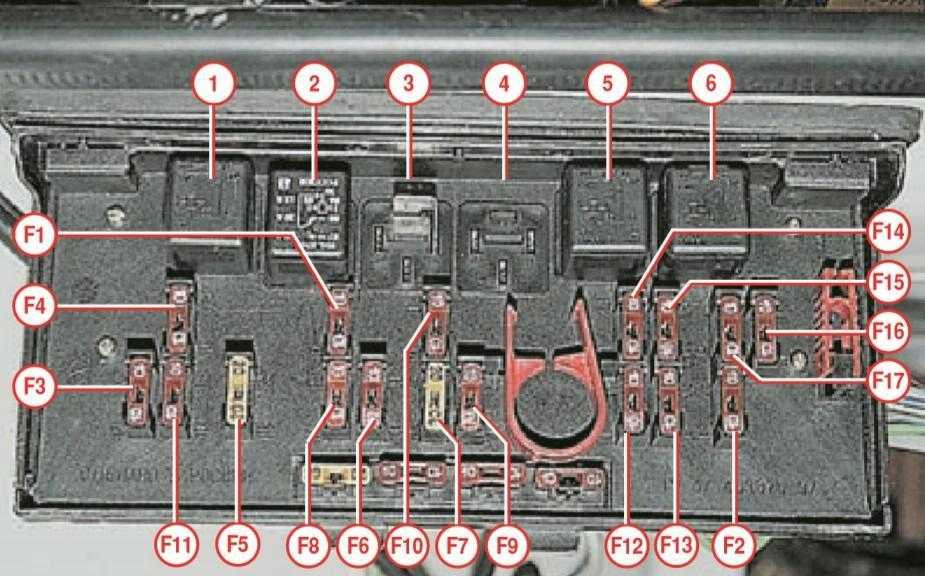

“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей. Назначение предохранителей:

Номер предохранителя (номинальный ток)*	Назначение предохранителей ВАЗ 2107
F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А)	Резервные
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А)	Ближний свет (левая фара)
* В знаменателе для предохранителей штыревого типа

Предохранители бмв е38

BMW E38 — автомобиль предоставляющий 3-е поколение 7 серии компании бмв. Выпускалась данная модель в 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годах. За это время автомобиль прошел один рестайлинг. Мы рассмотрим места расположения и подробное описание блоков предохранителей и реле бмв е38 со схемами на русском языке.

Блок предохранителей под капотом bmw e38

Данный блок находится справа сзади моторного отсека.

Таблица с описанием

1
2
3	30А Стеклоочистители
4	30А Очиститель фар + омыватель ветрового стекла
5	15А Сигнал
6	20А Интерьер + ходовые огни огни + омыватель ветрового стекла
7	7,5А Кондиционирование
8	30А Регулируемое наружное зеркало + Центральная система блокировки + Электро подъёмники для окна
9	20А Вспомогательный вентилятор
10	25А Автоматическое управление стабильностью
11	15А Кондиционер + Вспомогательный вентилятор + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя
12	15А Регулировка рулевой колонки
13	–
14	–
15	30А Регулировка сиденья водителя + рулевой колонки
16	30А Подогрев пассажирского сидения + солнцезащитная шторка
17	10А –
18	5А –
19	5А –
20	5А Кондиционер + Вспомогательный вентилятор] + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя
21	5А Открывание для гаражных ворот + Накладные расходы
22	10А Управление двигателем
23	5А Щиток приборной панели + модуль света
24	5А Управление двигателем
25	–
26	5А Сигнал + Приборная панель + модуль света
27	5А Многофункциональный информационный дисплей
28	5А Радиоуправление + Стеклоочистители
29	30А Центральная система блокировки + Подъемник для окна
30	10А Нагревательные шайбы + подогрев ветрового стекла [w / 20]
31	30А Регулируемое наружное зеркало + Центральная система блокировки + Электро подъём для окон
32	30А Дополнительный вентилятор кондиционера
33	25А ABS
34	30А Вспомогательный вентилятор
35	–
36	10А Обогрев рулевого колеса
37	–
38	5А Вспомогательный вентилятор
39	15А Подогрев сидений
40	5А –
41	5А Щиток приборной панели + модуль света
42	7,5А розетка зарядного устройства (прикуриватель)
43	5А Подушка безопасности
44	5А Иммобилизация
45	5А Подушка безопасности
46	5А Встроенный монитор + Радио + Телефон
47	5А Многофункциональное рулевое колесо + многофункциональный информационный дисплей
48	10А Регулировка заднего сиденья + Сдвигаемая шторка

Он располагается за вещевым ящик. Тут расположены реле вентилятора, компрессора и прочие элементы.

Блок с предохранителями и реле в багажнике бмв е38

Находится он справа в багажном отделении над акб под обшивкой.

фото блока предохранителей и реле в багажнике бмв е38

Реле независимого отопителя
Реле основных цепей зажигания
Реле топливного насоса
Реле обогревателя заднего стекла
49	(15А) Система независимой вентиляции
50	(15А) Независимый отопитель
51	(20А) Люк
52	(30А) Предохранитель прикуривателя бмв е38
53	(20А) Электропривод заднего сиденья
54	—
55	(7,5А) Очистители лобового стекла, усилитель рулевого управления
56	(15А) Противоугонная система
57	(15А) Топливный насос
58	(5А) Противоугонная система, центральный замок
59	(30А) Обогреватель заднего стекла
60	—
61	(20А) Электродвигатель вентилятора кондиционера — задний
62	(5А) Внутреннее зеркало заднего вида
63	(15А) Подогреватель заднего сиденья
64	(5А) Система парковки
65	(15А) Система управления подвеской
66	(5А) Прикуриватель
67	—
68	(5А) Электродвигатель вентилятора кондиционера — задний
69	(30А) Навигационная система, аудиосистема
70	(10А) Телефон
71	—
72	—
73	—
74	—
75	—
76	—
77	—

Дополнительная информация

Одна из частых проблем данной серии, это не работающие дворники. Вот пример ремонта. Там же можете посмотреть места расположения блока с предохранителями.

Ремонт, замена

Если окислились внешние контакты (на самом узле или в посадочном месте), то их зачищают, обрыв на цепи исправляют скруткой, заменой проводков, ставят новый предохранитель — пожалуй, это все случаи, когда ремонт целесообразен.

Если неполадка внутри реле, то такое обычно не чинится — выбрасывают и покупают новое. Конечно, можно попробовать раскрыть приборчик и разобраться в его внутренностях — но корпус детали герметичный, нужно будет его заново надежно склеить. Даже если удастся починить внутренние части — то, как правило, срок функционирования пережившего такое вмешательство автовыключателя может быть недолгим.

Хотя есть и успешные случаи починки — на изобр. ниже удачная, но лично нам не внушающая особого доверия.

Опишем восстановление реле Opel Vectra. В данном случае такой ремонт успешный и уместный — потребовалось только подпаять ножки (на фото видно, что припой отошел).

Монтаж и подбор реле элементарный: берут приборчик для конкретной марки автомобиля или такой с аналогичными параметрами, замена — старый вынимается из посадочного места новый вставляется. Места размещения и пример, как вынуть блок с реле на ВАЗ мы описали.

Нужно понимать, что мы рассмотрели неполадки именно реле. То есть при нем исправном сломанным может быть именно бензонасос или оборвана его линия. Некоторые аспекты проверки этого узла мы затронули достаточно глубоко. Пользователь сможет проверить два механизма.

Замена плавких предохранителей

Перед заменой предохранителей необходимо сделать две вещи:

• выключить зажигание;
• отключить “массу” от аккумулятор.

В противном случае возможно возникновение короткого замыкания в процессе работы.

Порядок действий такой:

1. снять крышку блока предохранителей, отжав фиксаторы;
2. осмотреть предохранители и определить нуждающийся в замене (это видно по оборванной плавкой нити или черных следах от ее сгорания);
3. пассатижами или специальным пинцетом извлечь предохранитель;
4. вставить новый предохранитель, рассчитанный на такой же ток;
5. закрыть крышку.

Советы:

1. На обратной стороне крышки нового БП указано расположение предохранителей. На БП старого типа предохранители нумеруются просто слева направо.

2. Проверять работоспособность предохранителей лучше не визуальным способом, а при помощи омметра или прозвонки.

Блоки предохранителей и реле в салоне

Основная плата с предохранителями ауди а4 б7

Расположен данный блок с левого торца панели приборов за пластиковой крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Схема

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

Расшифровка схемы

p, blockquote 8,0,0,0,0 —>

№	Назначение
1	10А кондиционер
2	5А фонари освещения пространства для ног
3	5А обуреваемые жиклеры стеклоомывателя
4	5А вентилятор системы охлаждения
5	10А телефон, сенсор уровня моторного масла, многофунк­циональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая коробка передач (кулиса переключения передач)
6	5А кондиционер (датчик оценки качества воздуха), датчик давления
7	10А электронная система динамической стабилизации (ESP), выключатель сигнала торможения, датчик педали сце­пления, датчик угла поворота рулевого колеса
8	5А телефон
9	15А усилитель тормозного привода (вакуумный насос)
10	5А автоматический регулятор угла наклона фар. Adaptive light (поворотный свет) справа
И	отсутствует
12	10А диагностическая розетка
13	10А модуль рулевой колонки
14	10А фонари сигнала торможения
15	10А комбинация приборов, система навигации
16	5А устройство для открывания гаражных ворот
17	10А помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах, сенсор дождя/света
18	5А Адаптивный свет (поворотный свет) слева
19	15А противотуманный свет
20	отсутствует
21	отсутствует
22	15А дверь водителя/ переднего пассажира
23	15А задние двери
24	20А комфортабельное электрооборудование с центральным управлением
25	30А вентилятор отопителя
26	30А обогрев заднего стекла
27	30А розетка прицепа (блок управления)
28	20А топливный насос, дополнительный насос дизельного двигателя
29	отсутствует
30	20А подъемно-сдвижная панель крыши
31	15А автоматическая трансмиссия, диагностическая розетка, автоматически экранируемое внутреннее зеркало
32	20А штепсельная розетка прицепа
33	15А прикуриватель
34	15А отсутствует
35	20А розетка в багажнике
36	30А стеклоочиститель
37	30А насос стеклоомывателя и устройства чистки фар
38	15А комфортабельное электрооборудование с центральным управлением, отпирание багажника
39	20А радиосистема
40	25А звуковой сигнал
41	30А автономный отопитель
42	25А электронная система динамической стабилизации (ESP)
43	15А управление двигателем
44	35А обогрев сидений

Блоки предохранителей и реле под приборной панелью

Схема 1 блока

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Назначение

p, blockquote 12,0,0,0,0 —>

1
2
3
4	Блок управления 3 системы сигнализации такси-hands-free
A
B	Дополнительное оборудование
c
D
H	(50A) Антиблокировочная система тормозов(ABS)
G	(40A/60A) Блок управления 1 электродвигателем вентилятора системы охлаждения
F	(10A) Обслуживающие автомобили
E	Блок управления 2 электродвигателем вентилятора системы охлаждения — если установлен

Схема 2 блока

p, blockquote 13,1,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Описание схемы предохранителей

p, blockquote 15,0,0,0,0 —>

1	Реле топливного насоса- бензин
2	Блок управления усилителем рулевого управления (Servotronic) (если установлен)
3	Реле звукового сигнала (двойная тональность)
4	Реле вакуумного насоса усилителя тормозов (если установлено)
5
6	Реле вспомогательных цепей зажигания
7
8
9
F1
F2	(10A) Тепловой предохранитель электропривода солнцезащитной шторки заднего стекла
F3
F4	(30A) Тепловой предохранитель электропривода задних стеклоподъёмников
F5	(10A) Электропривод сидений (регулировка поясничной опоры)
F6	(30A) Тепловой предохранитель электропривода передних стеклоподъемников
F7	(30A) Разъем электрооборудования прицепа

Схема 3 блока

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Назначение

p, blockquote 18,0,0,0,0 —>

1	—
2	Реле 2 нагревателя охлаждающей жидкости — высокая мощность
3	Реле 1 нагревателя охлаждающей жидкости — низкая мощность
F1	(30А) Дополнительный отопитель – 2003 г
F2	(40A) Нагреватель охлаждающей жидкости
F3	(60A) Нагреватель охлаждающей жидкости

Схема блока предохранителей ВАЗ 2107 нового образца

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
10. Лампы панели приборов.
11. Лампы стоп-сигнала.
12. Правая фара дальнего света.
13. Левая фара дальнего света, контрольная лампа дальнего света.
14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
16. Ближний свет (правая лампа).
17. Ближний свет (левая лампа).

Реле нового блока выполняют такие функции:

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099

Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.

Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.

При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.

На схеме ниже показано как найти блок с предохранителями.

Сразу под ветровым стеклом блок с предохранителями

Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.

Как открыть блок предохранителей

Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.

Воспользуйтесь щипцами или плоскогубцами для извлечения предохранителя

Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.

Извлечение предохранителя из блока

На фото ниже показан внешний вид блока без крышки.

Блок с предохранителями вид сверху

Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.

Предохранитель задних противотуманных фонарей

Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.

Снятие и замена воздушного фильтра Лада Гранта своими руками

Таблица значений предохранителей ВАЗ 2108, 2109, 21099.

Предохранитель, №	Сила тока, Ампер	Значения
F9	7,5	Правая противотуманная фара
F8	7,5	Левая противотуманная фара
F1	10	Реле, клапан и включение очистителей фар
F7	30	Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке
F16	15	Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр
F3	10	Освещение салона автомобиля, свет задних фонарей
F6	30	Стеклоподъемники
F10	7,5	Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя
F5	20	Клаксон
F11	7,5	Габаритный свет заднего правого фонаря
F2	10	Аварийная сигнализация
F4	10	Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель
F15	7,5	Дальний свет правой фары
F14	7,5	Дальний свет левой фары
F13	7,5	Ближний свет левой фары
F12	7,5	Ближний свет правой фары

Описание предохранителей

№	Ампер	Описание
46	15	Стояночная система отопления стояночная система вентиляции
47	15	Стояночная система отопления
48	5	Система противоугонной и ох­ранной сигнализации
49	30	Обогреваемое заднее стекло
50	8	Пневматическая подвеска
51	30	Пневматическая подвеска
52	30	Предохранитель прикуривателя бмв 5 е39
53	8	Система центрального запира­ния
54	15	Топливный насос
55	20	Насос омывателя заднего стек­ла, задний стеклоочиститель
56	—	—
57	—	—
5859	5	—
60	15	Система EDC электронная система контроля жесткости подвески]
61	5	Система PDC (система контроля дистанции при парковке]
62	—	—
63	—	—
64	30	Бортовой монитор, CD-проигры­ватель, навигационная система, радио
65	10	Телефон
66	10	Бортовой монитор, навигацион­ная система, радио, телефон
67	—	—
68	—	—
69	—	—
70	—	—
71	—	—
72	—	—
73	—	—
74	—	—

Блоки под капотом

Монтажный блок

Он подключается сбоку от аккумулятора, к его положительному кабелю, и состоит из мощных плавких вставок. Чтобы получить к нему доступ, нужно поднять аккумулятор.

Схема

Обозначение

ФА	Дополнительный отопитель 80А (отопитель РТС)
Фейсбук	Коробка передач 60А
HR	60A Дополнительный обогреватель (обогреватель RTS) / свечи накаливания (дизельный двигатель)
ДФ	40A Вентилятор охлаждения и кондиционирования воздуха
ВЕРА	60A Осветительное оборудование и общий электронный модуль (GEM)
ФФ	60А вкл
ГФ	60А Двигатель и светотехника
ФХ	60А Обогрев лобового стекла, ABS, ESP, электростеклоподъемники

Блок реле

Этот блок находится рядом с батареей, он выглядит как квадрат.

Схема

Расшифровано

• R1 — Выключение кондиционера при полностью открытой дроссельной заслонке
• R2 — высокоскоростной вентилятор охлаждения двигателя
• R3 — Дополнительный отопитель (отопитель RTS)
• R4 — Дополнительный отопитель (отопитель RTS)

Схема предохранителей в основном блоке (Смотрите свою схему на всякий случай, она может отличаться, каких то предохранителей у Вас может не быть с завода):

№	Расшифровка/обозначение
1	30А Стеклоочиститель
2	30А Системы омывания стекол и фар
3	15А Звуковой сигнал
4	20А Внутреннее освещение салона, освещение багажника, система омывания стекол
5	20А Электродвигатель сдвигаемой / поднимаемой панели крыши
6	30А Электрический стеклоподъем­ник, система центрального замка
7	20А Дополнительный вентилятор
8	25А Система ASC (автоматическая система контроля устойчивости)
9	15А Обогреваемые форсунки омывания стекол, система кондицио­нирования
10	30А Электропривод сиденья пассажира рядом с водителем
11	8А Система Servotronic (Сервотроник)
12	5А
13	30А Электропривод рулевой колонки, сиденья водителя
14	5А Управление двигателем, проти­воугонная система
15	8А Диагностический разъем, управ­ление двигателем, противоугон­ная система
16	5А Модуль системы освещения
17	10А Система ABS автомобиля с ди­зельным двигателем, система ASC, топливный насос
18	5А Щиток приборов
19	5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке)
20	8А Обогрев заднего стекла, системы отопления, кондиционирования, дополнительный вен­тилятор
21	5А Электропривод сиденья водителя, зеркало с затемнением, систе­ма открывания гаражной двери
22	30А Дополнительный вентилятор
23	10А Система отопления, стояночная система отопления
24	5А Освещение указателя позиции рычага выбора режима работы, щитка приборов
25	8А Многофункциональный дисплей (MID)
26	5А Стеклоочиститель
27	30А Электрический стеклоподъем­ник, система центрального замка
28	30А Вентилятор системы отопления, система кондиционирования
28	30А Электропривод наружного зеркала, электрический стеклоподъем­ник, система центрального замка
30	25А Система ABS автомобиля с ди­зельным двигателем, система ABS автомобиля с бензиновым двигателем
31	10А Система ABS автомобиля с бен­зиновым двигателем, система ASC, топливный насос
32	15А Система обогрева сидений
33	—
34	10А Система обогрева руля
35	—
36	—
37	5А
38	5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуко­вой сигнал
39	8А Система надувной подушки безопасности (SRS), освещение отки­дываемого зеркала
40	5А Щиток приборов
41	5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения
42	5А
43	5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очис­титель заднего стекла
44	5А Многофункциональное рулевое колесо, дисплей , радио, телефон
45	8А Электропривод сматывающейся шторки заднего оконного стекла

Назначение предохранителей бмв 5 е39

№	Сила тока, А	Расшифровка
1	30	Стеклоочиститель
2	30	Системы омывания стекол и фар
3	15	Звуковой сигнал
4	20	внутреннее освещение, освеще­ние багажного отсека, система омывания стекол
5	20	Электродвигатель сдвигаемой / поднимаемой панели крыши
6	30	Электрический стеклоподъем­ник, система центрального за­пирания
7	20	Дополнительный вентилятор
8	25	Система ASC (автоматическая система контроля устойчивости)
9	15	Обогреваемые форсунки омывания стекол, система кондицио­нирования
10	30	Электропривод регулировки по­ложения сиденья пассажира рядом с водителем
11	8	Система servotronic
12	5	—
13	30	Электропривод регулировки по­ложения рулевой колонки, си­денья водителя
14	5	Управление двигателем, проти­воугонная система
15	8	Диагностический разъем, управ­ление двигателем, противоугон­ная система
16	5	Модуль системы освещения
17	10	Система A8S автомобиля с ди­зельным двигателем, система ASC, топливный насос
18	5	Щиток приборов
19	5	Система EDC электронная система контроля жесткости подвески), система PDC [система контроля дистанции при парковке)
20	8	Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вен­тилятор
21	5	Электропривод регулировки по­ложения сиденья водителя, зеркало с затемнением, систе­ма открывания гаражной двери
22	30	Дополнительный вентилятор
23	10	Система отопления, стояночная система отопления
24	5	Освещение указателя позиции рычага выбора режима работы, щитка приборов
25	8	Многофункциональный дисплей (MID)
26	5	Стеклоочиститель
27	30	Электрический стеклоподъем­ник, система центрального за­пирания
28	30	Вентилятор системы отопления система кондиционирования
28	30	Электропривод регулировки по­ложения наружного зеркала, электрический стеклоподъем­ник, система центрального зэ-пмпаимо
30	25	Система A8S автомобиля с ди­зельным двигателем, система A8S автомобиля с бензиновым двигателем
31	10	Система A8S автомобиля с бен­зиновым двигателем, система ASC, топливный насос
32	15	Система обогрева сиденья
33	—	—
34	10	Система обогрева рулевого колеса
35	—	—
36	—	—
37	5	—
38	5	Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуко­вой сигнал
39	8	Система надувной подушки безопасности, освещение отки­дываемого зеркала
40	5	Щиток приборов
41	5	Система надувной подушки безопасности, сигнал торможе­ния, система поддержания постоянной скорости, модуль системы освещения
42	5	—
43	5	Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стеклоочис­титель заднего стекла
44	5	Многофункциональное рулевое колесо, многофункциональный дисплей , радио, телефон
45	8	Электропривод сматывающейся шторки заднего оконного стекла
