Volkswagen golf 5 (jetta 5)

Контроль исправности предохранителей

При нарушении работоспособности какого-либо устройства автомобиля необходимо с помощью таблиц 1 и 2 определить, какие (какие) предохранители обслуживает этот элемент. Затем нужно выключить зажигание.

В некоторых случаях (выход из строя блока управления двигателем, генератора, габаритных огней, прикуривателя и др.) Минусовую клемму АКБ лучше снять. Затем с помощью специальных диэлектрических клещей (можно использовать плоскогубцы) необходимо разобрать необходимые предохранители.

Предохранители в прозрачных корпусах можно проверить визуально. Следует помнить, что такой способ контроля неисправности не имеет 100% гарантии, так как иногда не удается увидеть микротрещину в токопроводящей вставке.

лучше всего использовать мультиметр в положениях проверки «диод», «сопротивление» или «целостность». Значение сопротивления исправного предохранителя примерно равно нулю. Сопротивление сгоревшего предохранителя стремится к бесконечности (на мультиметре отображается «1»).

Предохранители и реле Volkswagen Jetta 5

Схема расположения предохранителей, реле и плавких вставок под капотом.

Номер предохранителя/реле	Сила тока, А	Защищаемая цепь
1	—	Резерв
2	5	Под рулевые переключатели
3	5	Диагностический разъем
4	30	Гидроэлектронный блок ABS
5	15	Блок управления АКП
6	5	Комбинация приборов
7	—	Резерв
8	15	Аудиосистема
9	5	Телефон
10	5	Реле блока управления двигателем
11	20	Блок управления дополнительным обогревателем и вентиляцией
12	5	Блок управления информационной шиной
13	15	Блок управления двигателем
14	20	Зажигание
15	5, 15	Датчик концентрации кислорода, реле топливного насоса, реле свечей накаливания
16	30	Гидроэлектронный блок ABS
17	15	Звуковой сигнал
18	30	Усилитель звука
19	30	Стеклоочистители ветрового окна
20	—	Резерв
21	15	Датчик концентрации кислорода
22	5	Выключатель педали сцепления тормоза
23	5, 10, 15	Насос дополнительного воздуха, ТНВД, датчик массового расхода воздуха
24	10	Клапан рециркуляции отработавших газов
25	30	Правая фара
26	30	Левая фара
27	40	Насос дополнительного воздуха, предварительный подогрев
28	40	Стартер
29	50	Питание зажима 30
30	50	Клемма X
R1	—	Реле электродвигателя вентилятора радиатора
R2	—	Реле управления АКП

Блок предохранителей в салоне.

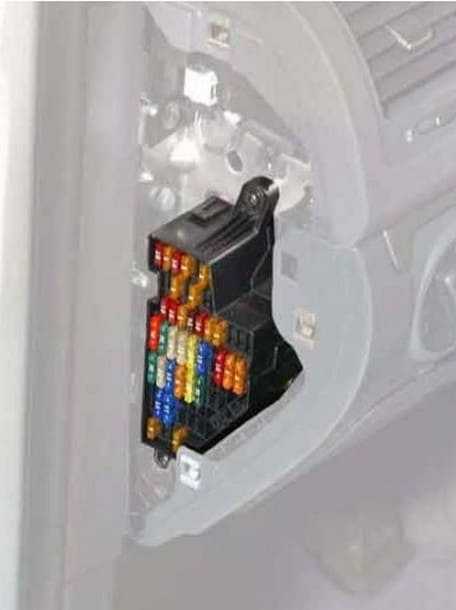

Данный блок расположен слева на приборной панели. Чтобы добраться до него, нужно открыть дверь.

Блок комфорта в Пассат Б5

Многие люди покупают иномарки с блоком комфорта . Это специальный агрегат, имеющий похожие логические схемы и обеспечивающий набор опций при определенных действиях собственника: включает свет в авто, отвечает за двери, правильную работу подъемника стекла и так далее. Блок комфорта Фольксвагена Б5 состоит из грамотно созданной схемы, с защитой от скачков напряжения, переполюсовки и импульсных помех.

Функционал

Стандартный список функций блока комфорта vw passat b5:

• освещение автосалона;
• удаленное открывание и закрывание замка;
• подъемники стекла;
• сигнализация;
• противоугонного типа системы;
• регулирование зеркал;
• подогрев заднего станка;
• активация световой техники при включении или отключении охранного режима.

Электрическая схема и распиновка блока комфорта

Если вам достался Фольксваген б5 1998 года с неисправностями, которые связаны именно с блоком комфорта, то есть выход.

Какие проблемы можно решить с помощью инструкции:

1. Освещение в автосалоне.
2. КАН шина.
3. Плавная деактивация освещения и подсветки.
4. Подтверждение открытия/закрытия авто светом.
5. Проблемы с акселератором.

Описание процедуры ремонта:

Если с CAN — шиной что-то не так, возможно, сгнило место соединения (расположения) нескольких проводков в жгуте идущему к БК, ведь они отвечают за нее.

В случае плавного отключения освещения в салоне, виновник 21 пин разъёма, наверняка, он сгнил именно в корпусе разъёма на проводке, вылечить можно припайкой нового.

Если появились проблемы с подтверждением открытия и закрытия транспорта, значит сгнил красный проводок в области протыкания изоляции. Сначала нужно вырезать гниль, а потом провести лечение паяльником и термоусадкой и небольшим куском провода.

В случае с педалью газа (если загорается спираль, и нет реакции на нажатие хотя бы один раз) тоже можно решить проблему. Если нет времени на ремонт, может помочь выключение зажигания.

Последовательный процесс замены реле на БК:

Для начала откройте крышку блока, которая находится сзади, для этого поджимайте контакты, чтобы вытащить плату.
Прозвоните контакт, и после выявления неисправности, переходите к замене детали.
Уберите ножиком лак с контактов реле, смотрите не переусердствуйте.
Обработайте флюсом контакты, и запаяйте все.
Уберите все олово посредством отсоса.
Выньте нерабочее реле, установите новое и запаяйте его осторожно.
Уберите проспиртованной тряпкой остатки флюса, не используйте воду.
Соберите данный БК в обратной последовательности.
Установите его в машину.

Важно! Пользователи, пожалуйста, запомните, если блок комфорта был заменен, потребуется «обучить» ключи, чтобы они распознавали автомобиль. Подобную процедуру в основном выполняют с использованием VCDS

Замена поврежденного предохранителя

На T4 и T5 наиболее распространены следующие типы вставок:

• синего цвета — на 40 А;
• зеленого цвета — 30 А;
• белого цвета — 25 А;
• желтого цвета — 20 А;
• синего цвета — 15 А;
• красного цвета — 10 А;
• коричневого цвета — 7,5 А;
• бежевого цвета — 5 А.

Читать далее: Замена подвесного подшипника на ВАЗ 2107 как проверить и поменять эластичную муфту карданного вала смазать отцентрировать инструкции

Замена предохранителей на Т5 Multivan 2008 года выпуска начинается с определения места расположения сгоревшей плавкой вставки.

Например, при выходе из строя предохранителя 15 А для прикуривателя необходимо выполнить следующие действия:

1. Открыть контейнер для бутылок, размещенный на центральной части передней панели. Нажать два рычага и вынуть контейнер.
2. Вставить отвертку и аккуратно приподнять крышку. На более простом Транспортере крышка блока ничем не закрыта и открывается без дополнительной подготовки.
3. Вынуть имеющийся там специальный пинцет.
4. Найти сгоревшую вставку. Ее можно определить по внешнему виду или проверив тестером, установленным на прозвон.
5. При помощи щипцов вынуть вставку и заменить. Новая деталь должна иметь аналогичный номинал. Применение самодельных перемычек или более мощных предохранителей недопустимо, поскольку может вызвать перегрев электропроводки и возгорание. Если проблема застала в пути и нового предохранителя с нужным номиналом нет, то лучше снять такую вставку с другого участка цепи, который в данный момент не используется.
6. Проверить исправность работы прикуривателя. Если предохранитель сразу сгорает, значит необходимо более детально проверять цепь питания, определяя причину короткого замыкания в ней.
7. Уложить пинцет на место и закрыть крышку.

— Загрузка …

Процесс поисков и замены предохранителя прикуривателя на Фольксваген Мультивен Т5 2011 года выпуска показан на видео от автора Леша Лексс.

Предохранители и реле в салоне

Все основные плавкие вставки смонтированы со стороны водителя, внутри приборки. Расположение модулей можно увидеть на фото выше.

Блок плавких вставок

Касательно предохранителей, здесь нет разделения на разные уровни панелей. Все вставки выведены в единую схему, что обеспечивает легкий доступ и быстрый ремонт.Далее представлено описание предохранителей и их расшифровки.

№	Описание
1	Питание цепей управления CAN-шины, ЭБУ и автоматики кондиционера. Сюда следует смотреть, когда не работает несколько цепей одновременно.
2	Индикация АБС и ЕСП.
3	Предохранитель модуля ЭУР и питание на блок подушек безопасности.
4	Кнопки отопителя, подогрева сидений, поплавок в бензобаке и включение лампы заднего хода.
5	Цепи педали тормоза, сцепления и корректор положения фар по правому борту.
6	CAN шина, адаптивный модуль фар по левой стороне, предохранитель приборки.
7	Электроника внутреннего зеркала, головная часть корректора фар головной оптики.
8	Предохранитель оптики прицепного устройства.
9	Клавиши управления полным приводом и бортовая навигационная система.
10	Штатный телефон и датчики давления в сидениях.
11	Вывод на колодку прицепа.
12	Питание на оборудование центрального замка передних дверей. Также может отвечать за общую электросхему.
13	Датчики дождя и освещения, вывод на OBD-2, кнопки включения и регулировки освещения.
14	Питание датчика включения стоп-сигналов, положение рычага АКПП, контроль работы АБС.
15	Блок подсветки салона.
16	Предохранитель кондиционера и блок штатной антенны.
17	Штатная магнитола, датчик автоматического включения дворников.
18	Реле парктроника, датчик расположения рычага коробки передач.
19	Аварийная регистрация данных – бортовой самописец.
20	Реле датчиков системы ABS.
21	Электронное ограничение оборотов ДВС для спецмашин.
22	Головной вентилятор воздухообмена салона.
23	Передние стеклоподъемники.
24	Предохранители прикуривателей, передний и задний. Розетки. Центральный блок комфорта.
25	Предохранитель климатконтроля, кнопки отопителя, задний нагреватель ветрового стекла.
26	Розетка или электроника задних дверей.
27	Питание топливного насоса.
28	Инвертор для спецавтомобилей. В обычных версиях – резерв.
29	Питание ЭБУ.
30	Зависит от комплектации: пиропатрон подушки безопасности, управление форсунками или модуль АКПП.
31	Лампы заднего хода, либо вакуумный усилитель.
32	Электроприводы задних стеклоподъемников.
33	Предохранитель люка в крыши.
34	Привод регулировки сидений.
35	Штатная противоугонка.
36	Моторчик омывателя фар.
37	Силовой предохранитель обогрева передних сидений.
38	Звуковой сигнал штатной противоугонки, ЦБ комфорта.
39	Резерв
40	Электрическая муфта компрессора кондиционера либо моторчик печки.
41	Дворник и омыватель заднего окна.
42	В зависимости от комплектации: прикуриватель либо омыватель переднего стекла.
43-45	Управление контактами прицепного устройства.
46	Предохранитель кондиционера, обогревом форсунок омывателя.
47	Клавиши вентилятора системы отопления.
48	Регулировка сидений и рулевой колонки.
49	Реле освещения салона.

Так как машина производилась в нескольких разновидностях комплектаций и сборок, предохранитель прикуривателя может устанавливаться на позициях 24 или 42.

Главный

Описание элементов следующее.

№	Расшифровка
1	Резервный
2	Подогрев зеркал заднего вида.
3	Запасной.
4	Многофункциональный модуль управления бортовой электроникой.
5	Система подогрева заднего стекла.
6	Звуковой сигнал.
7/8	Релюшки омывателей стекол.
9	Вспомогательные цепи системы зажигания.

Дополнительный

№	Описание
1	Реле насоса омывателя передних фар.
2	Питание насоса подкачки на дизелях. В бензиновой модификации – резерв.
3	Силовые цепи стартера.
4	Насос омывателя передних фар.
5	Реле пусковой топливной системы.
А/В	Силовые предохранители приводов регулировки передних сидений.

Чертеж монтажной схемы предохранителей и реле VOLVO FH12.FH16 первой версии вариант первый

Предохранители на печатной платой электрического центра

FI Пневматическая подвеска / Hydralic боgielift (kl.DR) F2 Диапазон, региональное ингибиторы, управления компрессора Подушка безопасности
F3 SRS, ИммобилайзерF4 Центральный замок F5 Внутреннее освещение, таймер Свет
F6 Тормозная трейлер F7 Инструменты Делитель
F8 напряжения для  Света
F9 Тормозная грузовик ………………. (CK9) F10 фары …………………………. (CH5) (CI4) F11 Fullbeam  ………………… (CE64) F12 Пневматическая подвеска (kl.30) ………. (ME45) (MF41) (Mg26) F13 Эл. подогревом зеркал заднего вида. (HG4) F14 Предварительный нагрев, реле «radiopos.» (AA12) F15 Ближний LHS пучка …………….. (CE49) F16 Fullbeam левая, fullbeam инд. F16 Fullbeam левая, fullbeam инд. лампа ………………………………. (CE51) F17 Radiopos. startswitch ………. (AA43) Управления вентилятором F18 Охлаждение, подогрева реле ………………………………. (BL51) (BN51) F19 Автомобиль  …………………… (AC19) Электромагнитные F20 двигателя клапаны …….. (BL44) (BN44) F21 Инструменты, эл. с подогревом зеркало реле (kl.61) …………… (NA60) F22 DRL (день работает light/Dim- провал) ………………………………… (CE41) F23 Эл. с подогревом airdryer …………… (HK5) F24 Дополнительное оборудование «ХА», реле культурист Fusebox (kl.15). (XA9) F25 Эл. зеркала заднего вида ……….. (HH5)

F26 Блокировка дифференциала, механизма отбора мощности .. (LG6) F27 Электронный климат-контроль ……….. (HA3) Индикатор F28 Направление, Инструменты (Kl.15) …………………………………… (CN7) F29 Рог, электромагнитный клапан для Airhorn. (FA7) F30 Прикуриватель, центральная часть storagelamp ………………………….. (EV8) F31 делитель напряжения 12В. точек … (EX14) F32 Foglight, задний противотуманных фар ……………… (CG6) F33 парк. легкие левая грузовиков ………………… (CE19) F34 парк. легкий прицеп левая ……………….. (CE22) F35 Bedlamps, в багажнике. лампа, bedlock ………………………………… (ER46) (ES46) F36 парк. легкий прицеп правая ………………. (CE24) F37 парк. легкие правая грузовиков ……………….. (CE26) Индикатор F38 Направление, предупреждения об опасности свет (kl.30) ……………………………. (CN10) F39 Ближний RHS пучка …………………… (CE53) F40 Fullbeam правая …………………………. (CE55) F40 Fullbeam правая …………………………. (CE55) F41 Эл. стеклоподъемник, пассажир сторона ……………………………………… (KA22) F42 Эл. стеклоподъемник, со стороны водителя …. (KA4) ECU F43 двигателя ………………………….. (BL23) (BN2 F44 Реверс свет, реверс предупреждение сигнализация ……………………………………. (EA9) F45 Вентилятор, климат блок ……………………. (HA 6) F46 Электро подогрев сидений, парк. нагреватель ……. (НЕ 6) F47 Стеклоочиститель ………………….. (GA30) F48 омыватель ветрового стекла и омыватель фар ………………….. (GA16)

Реле на печатной платой электрического центра 301 Реле, противотуманные фары «9» …………………. (CG5) 305 Реле, фары заднего хода «12» ………. (EA7) 306 Реле, полные балки «11» ……………… (CE55) 307 Реле, ближнего света «3» …………. (CE48) 308 Реле, стоп-сигналы грузовик «8» ……… (CK8) 308В Реле, стоп-сигналы прицеп «10» …… (CK15) 309L Реле, габаритные огни левая «1» ……… (CE19) 309R Реле, габаритные огни правая «2» ……… (CE26) 315R Реле, начиная переключатель «4» …………. (AA42) 343 реле, задние противотуманные фонари «7» ………….. (CG12) 348A Реле, вентилятор, климат блок «13» ………. (HA 6) 360 Реле, отбора мощности ингибитор «14» (LD3) (LE4) 379 Реле, впрыска топлива «5» ……………. (AC17) 3005 Генератор контролируемой реле «6» …… (AA52) 3101 Реле, внутренние лампы «15» ………… (ER13) (ES13)

Общее расположение блоков управления

Схема

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Обозначение

p, blockquote 6,0,0,0,0 —>

1	Электронный блок управления кондиционером
2	Блок управления электродвигателем вентилятора кондиционера/отопителя
3	Боковой датчик удара, со стороны водителя
4	Боковой датчик удара, задний левый
5	Боковой датчик удара, со стороны пассажира
6	Боковой датчик удара, задний правый
7	Датчик наклона автомобиля (противоугонная система)
8	Аккумуляторная батарея
9	Диагностический разъем (DLC)
10	Разъем шины данных
11	Блок управления электрооборудованием двери водителя — в двери
12	Блок управления электрооборудованием левой задней двери
13	Блок управления электрооборудованием двери пассажира- в двери
14	Блок управления электрооборудованием правой задней двери
15	Блок управления электродвигателем вентилятора системы охлаждения — на электродвигателе вентилятора системы охлаждения
16	Блок предохранителей /реле, моторный отсек 1
17	Блок предохранителей /реле, моторный отсек 2
18	Блок предохранителей /реле, моторный отсек 3-под блоком предохранителей /реле в моторном отсеке 1
19	Блок предохранителей /реле, приборная панель 1
20	Блок предохранителей /реле, приборная панель 2
21	Блок предохранителей /реле, приборная панель 3
22	Блок управления корректором фар (модели с ксеноновыми фарами
23	Резистор электродвигателя вентилятора отопителя
24	Звуковой сигнал 1
25	Звуковой сигнал 2
28	Блок управления комбинацией приборов
29	Многофункциональный блок управления 1 — в блоке предохранителей/ реле приборной панели 3- функции: Прикуриватель, система поддержания скорости, противотуманные фары, аварийная сигнализация, фары, обогреватель заднего стекла, звуковой сигнал, лампы освещения салона, очиститель/ омыватель заднего стекла, фонари заднего хода, передние габариты, стоп-сигналы, омыватель лобового стекла, очиститель лобового стекла
30	Многофункциональный блок управления 2 — функции: Противоугонная система, замок крышки багажника/ задней двери, привод открывания крышки багажника/ задней двери, центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, привод открывания лючка заливной горловины топливного бака, люк
31	Блок контроля датчика NOx- под днищем кузова
32	Блок управления системы парковки — правая часть багажного отделения
33	Блок управления усилителем рулевого управления- над рулевой рейкой
34	Электронный блок управления SRS
35	Блок управления электро оборудованием рулевой колонки
36	Блок управления телефоном — под сиденьем, если установлен
37	Блок управления электрооборудованием прицепа — левая часть багажного отделения
38	Электронный блок управления КПП — за аркой колеса
39	Блок управления стеклоочистителем лобового стекла-на резонаторе системы впуска

Монтажный блок

Никакая современная машина не обходится без монтажного блока. Его расположение — внутри салона. Этот прибор представляет собой плату, на которой прикреплены предохранительные элементы. Его строение дает без труда заменить компонент в случае неисправности.

Как и в основном блоке, схема предохранителей Прадо 150 прикреплена на крышку, а также зафиксирована в документах, в которых подробно описывается номер, название, назначение в следующем виде:

FUEL HTR*1	25 А	Предохранитель на Прадо 150 с двигателем на дизеле, , отвечающий за подогрев топлива
19	A/C COMP	10 А	Защищает кондиционеры от перегрузки
23, 24	H-LP RH-HI, H-LP LH-HI	15 А	Предохраняет фары дальнего света
28	ST	30 A*3 (бензин)
Защищает работу стартера
31	TURN&HAZ	15 A	Ответственный за передачу прицепного, поворотного и приборного сигналов
34	FUEL PMP*5	15 А	Регулирует работу топливного насоса
38	GLOW*4	80 A	Организует работу свечей подогрева
50	TOWING BRK	30 A	Отвечает за корректную буксировку
59	WSH RR	15 А	Обеспечивает работу омывателя заднего стекла
60, 61, 62	SPARE	—	Запасные места

Номер	Название	Сила тока	Функция
1	P/OUTLET	15 А	Предохранитель прикуривателя Прадо 150, а также, электрическая розетка
12	FOG FR	15 А	Отвечает за работу противотуманных фар
14	А/С	7,5 А	Регулирует то, как работают кондиционеры
18	IG1	7,5 A	Обеспечивает функционирование поворотных указателей, фонарей прицепа, ALT, переключателя C/C, VSC
20	S/HTR FR	20 A	Ответственен за обогрев сидений
26	S/ROOF	25 A	Предохраняет открытие, закрытие люка крыши
27	WIP	30 A	Отвечает за очистку, омывку ветрового стекла
29	COOLING	10 А	Защищает систему охлаждения в барном отсеке между водительским и передним пассажирским сиденьями (дополнительная опция)
31	GAUGE	7,5 А	Регулирует работу приборов салона

Общее число деталей монтажного блока — 33.

Nissan Navara d22

Блоки под капотом

Данный блок находится с правой стороны, под защитной крышкой.

Фотография блока (Вариант 1)

Схема расположения предохранителей Nissan Navara

Назначение предохранителей

FA	(80A/100A) Распределение питания аккумуляторной батареи (80А-бензин, 100А-Дизель)
FB	(60A/80A) Свечи накаливания (60А-двигатели YD, 80А-кроме двигателя YD)
FC	(40A) Центральный замок, электропривод стеклоподъемников
FD	(30A) Электродвигатель вентилятора системы охлаждения
FE	—
FF	(40A) Замок зажигания
FG	(30A) Антиблокировочная система тормозов (ABS)
FH	(30A) Антиблокировочная система тормозов (ABS)
FI	(30A) Комбинированный переключатель, лампы системы освещения в дневное время
F31	(10A) Система зарядки
F32	(10A) Звуковой сигнал(ы)
F33	(10A) Система управления двигателем, иммобилайзер (бензин)
F34	—
F35	(10A) Система управления двигателем (Дизель)
F36	(20A) Система управления двигателем, иммобилайзер (Дизель)
F37	(15A) Комбинированный переключатель, система освещения в дневное время, ближний/ дальний свет фар, фары, противотуманный фонарь(и)
F38	(15A) Комбинированный переключатель, система освещения в дневное время, ближний /дальний свет фар, фары
F39	(10A) Аудиосистема
F40	(15A) Противотуманные фары (некоторые модели)

Схема реле

Описание

1. Реле электродвигателя вентилятора системы охлаждения
2. Реле электромагнитной муфты компрессора кондиционера
3. Реле звукового сигнала
4. Реле запрещения запуска («Р»/ »N»)
5. Реле системы управления двигателем

Блок в салоне

Расположен с правой стороны от бардачка, за защитной крышкой.

Схема

Обозначение

1	Реле 1 основных цепей зажигания
2	Реле вспомогательных цепей зажигания
3	Реле 2 основных цепей зажигания
4	Реле электропривода стеклоподъемников
5	Тепловой предохранитель (центральный замок)
F1	(20A) Обогреватель заднего стекла
F2	(10A) Антиблокировочная система тормозов (ABS), стоп-сигналы
F3	(10A) Лампы освещения салона, противотуманный фонарь(и)
F4	—
F5	(10A) Указатели поворота/ аварийная сигнализация
F6	(10A) Система кондиционирования, противоугонная система, антенна аудиосистемы, система управления АКПП, часы, диагностический разъем, иммобилайзер, комбинация приборов, система дистанционного управления центральным замком, датчик скорости автомобиля
F7	(10A) Аудиосистема, антенна аудиосистемы
F8	(10A) Подогреватель сидений
F9	—
F10	(10A) Указатели поворота/аварийная сигнализация
F11	(10A) Система SRS (подушка безопасности), система управления АКПП, система зарядки, система освещения в дневное время, индикатор неисправности системы управления двигателем индикатор свечей накаливания иммобилайзер, комбинация приборов, измерители/ указатели, фонари заднего хода, датчик скорости автомобиля, индикаторы
F12	(10A) Система ABS, звуковой предупреждающий сигнал/зуммер, система управления АКПП, диагностический разъем, система освещения в дневное время, ближний/дальний свет фар, электропривод стеклоподъемников, выключатель системы прогрева двигателя, обогреватели зеркал заднего вида на дверях, обогреватель заднего стекла, система дистанционного управления центральным замком
F13	(10A) Дополнительный клапан управления перепуском воздуха на холостом ходу (некоторые модели), система кондиционирования, реле электродвигателя вентилятора системы охлаждения
F14	—
F15	(15) Отопитель/ кондиционер
F16	(15) Отопитель/ кондиционер
F17	(15A) Прикуриватель
F18	(20A) Омыватели фар
F19	(10A) Обогреватель зеркал заднего вида на дверях
F20	(10A) Система освещения в дневное время, электронный блок управления двигателем (сигнал запуска)
F21	(10A) Система управления двигателем, иммобилайзер
F22	(15A) Система управления двигателем, реле топливного насоса
F23	(15A) Система управления двигателем (ZD30)
F24	(10A) Подушка безопасности
F25	(10A) Управление двигателем
F26	(20A) Очиститель/ омыватель лобового стекла
F27	(10A) Звуковой предупреждающий сигнал/зуммер, корректор фар, передние/задние габариты (лев.), левая лампа подсветки номерного знака, подсветка переключателей
F28	(10A) Передние /задние габариты (прав.), правая лампа подсветки номерного знака
F29	—

Audi A6 Доводим до идеала. › Бортжурнал › 1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5

В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.Расшифровка блока предохранителей Ауди А6 С5

Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.На крышке нанесена схема расположения предохранителей.

1. Обогреваемые форсунки омывателя стёкол 5А2. Указатель поворота 10А3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,панели приборов). 5А4. Освещение номерного знака 5А5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и ихмоторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке(Парктроник), отопителя, системы навигации). 10А6. Центральный замок 5А7. Анти-блокировочная система тормозов (ABS) 10А8. Телефон (сеть D) 5А9. Обогрев зеркал 10А10. Автоматический корректор света фар 5А11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А12. Питание системы самодиагностики 10А13. Сигналы торможения 10А14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,косметических зеркал, памяти электрически регулируемых сидений). 10А15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений иэлектрически регулируемых зеркал, таймер для Webasto, система навигации 10А16. Электронная система стабилизации (ESP) 5А17. Система навигации 10А18. Фары головного света, дальний, правая сторона 10А19. Фары головного света, дальний, левая сторона 10А20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А22. Габаритные и стояночные огни, правая сторона 5А23. Габаритные и стояночные огни, левая сторона 5А24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А26. Обогрев заднего стекла 30А27. Обогрев рулевого колеса 15А28. Топливный насос, дополнительный насос дизеля 15А29. Система управления впрыском и зажиганием двигателя 20А30. Электрический люк в крыше 20А31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробкапередач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднеговида, тактовый клапан системы улавливания паров бензина 15А32. Система управления впрыском и зажиганием двигателя 20А33. Прикуриватель 15А34. Система управления впрыском и зажиганием двигателя 15А35. Штепсельный разъём для прицепа 30А36. Противотуманные фары, задний противотуманный фонарь 15А37. Телефон (сеть D), радио 20А38. Освещение багажного отделения, центральный замок 15А39. Аварийная сигнализация 15А40. Звуковой сигнал 25А41. Антиблокировочная система/Система стабилизации 15А42. Электронная система стабилизации (ESP) 25А43. Контакты S (радио)44. Обогрев сидений, автономный обогреватель 30А

Дополнительные места расположения предохранителей и реле

A Не используетсяB Не используетсяC Предохранитель дополнительного нагревателя 2 — S143Предохранитель гидравлического насоса (усилитель тормозов) — S279Предохранитель топливного насоса — S81 (RS6 с левым рулем)D Предохранитель дополнительного нагревателя — S109Предохранитель топливного насоса — S81 (RS6 с правым рулем).8-ми разъемный монтажный блок

14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)15. Предохранитель 12В разъема — S18416. Термо-предохранитель передних стеклоподъемников — S3717. Термо-предохранитель задних стеклоподъемников — S4318. Предохранитель блока ABS — S12319. Предохранитель вентилятора радиатора — S4220. Предохранитель блока управления вентилятора радиатора — S14221. Термо-предохранитель регулировки сиденья водителя — S44Предохранитель вентилятора радиатора — S42 (Allroad)22. Предохранитель пневмоподвески — S110 (Allroad)24. Термо-предохранитель регулировки сиденья пассажира — S80(Установлен на любое свободное место)

Центральное распределительное устройство с блоком реле

13-ти разъемный монтажный блок

Монтажный блок в водоотводящем коробе

Фольксваген гольф 5 (джетта 5) предохранители и реле

Volkswagen Golf 5 го поколения выпускался в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году преимущественно в кузове хетчбэк, как с бензиновыми так и дизельными двигателями. В нашем материале вы найдете описание блоков предохранителей и реле Фольксваген Гольф 5 со схемами и фотографиями. Покажем места расположение всех электронных блоков управления. Отдельно отметим предохранитель отвечающий за прикуриватель. Данный материал так же будет полезен владельцем автомобилей фольксваген джетта 5, т. к. данные модели имеют схожую электрическую схему.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>
