Описание блока предохранителей в фольксваген гольф

Общее назначение реле

Реле (000 953 227 A) — Реле для комфортных указателей поворотов Реле 53 (141 951 253 B) — Реле звукового сигнала, Реле противотуманных фар, Реле для топливного насоса (дизель, 4Motion),Реле 79 (191 927 841) — Реле крышки багажного отсека Реле 87 (191 957 917 A) — Блок управления блокировки муфты свободного хода Реле 100 (7M0 951 253 A).

— Pеле с замыкающим контактом Реле 103 (357 911 253) — Реле свечей накаливания (дизель)Реле 109 (1J0 906 381 A) — Реле топливного насоса Реле 147 (1H0 959 142) — Реле для радио/ телефона Реле 167 (191 906 383 C) — Pеле с замыкающим контактом для топливного насоса Реле 175 (3A0 927 181).

— Pеле включения стартера для АКП Реле 181 (1J0 959 485) — Реле задержки отключения вентилятора радиатора Реле 185 (3B0 911 251) — Pеле с замыкающим контактом (Выключатель блокировки стартера)Реле 192 (1J0 955 531 A) — Блок управления прерывистого режима работы стеклоомывателя/ стеклоочистителя для а/м с датчиком дождя Реле 206, 444 (1J0 927 841).

— Pеле с замыкающим контактом для а/м с электронной системой поддерж. курс. устойчив. ESPРеле 393 (4B0 919 471 A) — Реле контроля перегоревших ламп Реле 377 (4B0 955 531 A) — Блок управления прерывистого режима работы стеклоочистителя Реле 389 (4B0 955 531 C) — Блок управления прерывистого режима работы стеклоочистителя Реле 404 (7M0 951 253 C).

— Реле универсальное (APF)Реле 407 (1J0 947 221 A) — Блок управления крышки багажного отсека для автомобилей без центрального замка Реле 409 (191 906 383 C) — Реле топливного насоса Реле 450, 452 (1J0 907 487 B) — Блок управления многофункционального рулевого колеса Реле 456 (3U0 941 597 A) — Блок управления света (Skoda Superb)Реле 603 (4B0 955 531 E) — Блок управления прерывистого режима работы стеклоомывателя/ стеклоочистителя.

Замена предохранителей в блоке Geely MK пошаговая инструкция

Процедура замены неисправных предохранителей в любом из блоков Geely MK не потребует специализированных навыков – весь фронт работ свободно выполняется одной парой рук при любых условиях. Для успешной замены плавких вставок и предохранителей потребуется всего лишь наличие пассатижей или специализированного съемника для демонтажа и шлицевой отвертки, не лишним окажется фонарик.

Обслуживание электротехнических блоков на Geely MK займет не более 15 минут времени и осуществляется по следующему сценарию:

• Для начала необходимо отключить аккумулятор под капотом автомобиля – в противном случае при замене возможны скачки напряжения, что негативно скажется как на общем ресурсе эксплуатации авто, так и может спровоцировать дорогостоящего оборудования: блоков ЭБУ или измерительных датчиков;
• Далее необходимо под капотом найти монтажный блок, в котором будут находиться предохранители. В Geely MK, ориентированных для европейского рынка, блок будет расположен по правую сторону от двигателя, чуть выше от аккумуляторной батареи;
• Сам монтажный блок будет герметичен. Для обеспечения свободного доступа к предохранителям потребуется с помощью наконечника шлицевой отвертки демонтировать фиксирующие защелки;
• Затем находим все неисправные предохранители и демонтируем элементы с помощью специализированного съемника и обычных пассатижей. Определить вышедшие из строя предохранители просто – на корпусе будут присутствовать следы оплавления, а внутри элемента плавкая вставка будет полностью деформирована;
• Далее на посадочные ячейки требуется аккуратно надавить новой деталью до появления характерного звука фиксации;
• После успешной замены всех элементов под капотом переходим к блоку в салоне транспортного средства. Салонный блок Geely MK будет расположен по левую сторону от руля в нише, закрытой декоративным пластиком. Процедура замены предохранителей в салоне происходит идентично вышеописанному способу.
• После завершения обслуживания электротехнической части двигателя необходимо обратно подключить АКБ и проверить работоспособность всех функций в авто.

При первом запуске авто после замены некоторые элементы могут снова выйти из строя – в таком случае процедуру обслуживания электрики придется повторить.

Что такое реле и для чего оно нужно в автомобиле Гольф 2

Реле является важной частью электрической системы автомобиля Гольф 2. Оно представляет собой устройство, которое позволяет управлять электрическими цепями, переключая их на различные режимы работы

Реле играет ключевую роль в функционировании многих систем автомобиля, таких как система зажигания, система освещения, система охлаждения, система стеклоочистителей и другие. Оно обеспечивает переключение электрического тока, контролируя работу различных устройств и компонентов автомобиля.

Одной из главных функций реле является защита электрических цепей от перегрузки. Когда в цепи возникает избыточный ток, реле отключает ее, предотвращая повреждение проводов и других компонентов системы.

Кроме того, реле используется для управления работой различных устройств и систем в автомобиле. Например, реле может быть ответственным за включение и отключение фар, габаритных огней, поворотных сигналов и других осветительных элементов. Также, реле может контролировать скорость работы стеклоочистителей, систему кондиционирования и другие важные функции автомобиля.

Автомобиль Гольф 2 имеет несколько десятков реле, каждое из которых отвечает за определенную систему или устройство. Они обозначаются номерами, чтобы облегчить идентификацию и замену при необходимости.

Важно понимать, что реле является частью сложной электрической системы автомобиля и его замена должна производиться только квалифицированным персоналом или специалистом, так как неправильное подключение реле может привести к сбою в работе системы или даже к возгоранию автомобиля

Особенности замены предохранителей в Golf 2

Порядок действий

Для замены элемента в блоке предохранителей в Golf 2 нужно соблюдать следующий порядок действий:

1. Снять крышку с блока.
2. Определить неисправный элемент по расплавленным стенкам и извлечь его при помощи пластмассового пинцета.
3. Вставить новую деталь в соответствии с распиновкой блока предохранителей в Гольф 2. Предохранитель должен быть рассчитан на ту же силу тока, которую можно определить по цвету и специальной надписи на патроне.
4. Закрыть блок крышкой.

Заменять поврежденный элемент проволокой или другими подручными материалами нельзя. Это может привести к поломке оборудования или даже возгоранию блока. В целях безопасности лучше постоянно держать в машине небольшой набор запасных предохранителей. Для этого в блоке предусмотрены специальные крепления.

Внешний вид предохранителей в Фольксваген Гольф 2

Рекомендации

• Перед началом работы желательно заранее выключить ту электрическую цепь, в которой предохранитель вышел из строя.
• Не рекомендуется использовать слишком жесткие захваты, поскольку они способны поцарапать контакты.
• Если постоянно перегорающий предохранитель управляет работой нескольких цепей, нужно попеременно подключать к нему по одной цепи и проверять ее на наличии ошибок. Только в этом случае можно будет найти истинную причину неисправности.
• Использование предохранителя с большей силой тока может стать причиной поломок или пожаров.

Стоимость

Элементы блока предохранителей и реле для Гольф 2 можно приобрести у дилеров, а также на многочисленных торговых площадках по автозапчастям в интернете и даже на разборке. Новые предохранители поставляются целыми упаковками. Можно найти комплект из 10, 100, 300 или даже большего количества элементов. Стоимость варьируется от 150 до 1000 рублей за комплект. Исследовать вторичный рынок для приобретения нового предохранителя не рекомендуется, поскольку ранее использовавшиеся элементы не могут дать никаких гарантий.

Используя описание блока предохранителей в Гольф 2, пользователь вполне может осуществить замену самостоятельно. Но в некоторых случаях лучше все-таки обратиться в сервисный центр. К примеру, замена предохранителя печки на Гольф 2 стоит от 300 рублей. Если же в процессе диагностики были выявлены какие-либо другие проблемы, цена за их устранение будет выше.

Предохранители в автомобиле играют важнейшую роль, обеспечивая стабильную работу всех узлов и безопасность водителя. Своевременная замена неисправных элементов повышает шансы длительного использования авто без возникновения серьезных поломок.

Расположение блока предохранителей в Гольф 2 показано в этом видео:

Снятие и замена

Процесс замены является идентичным для всех версий ФВ. Для замены вам понадобится отвертка или гаечные ключи, в зависимости от того, на чем крепится БП к кузову — болтами или саморезами. Определитесь с тем, какой инструмент вам нужен, — и можно приступить к снятию.

1. При помощи отвертки отсоедините накладку приборной панели, за которой установлен БП в вашем авто.
2. Открутите винты крепления БП к кузову автомобиля.
3. Вытащите устройство: оно будет висеть на проводах.
4. Возьмите новый БП и поочередно, отключая от старого устройства, вставьте в разъемы нового БП все необходимые провода.
5. Установите новый БП на место, прикрутив винты крепления и закрыв накладку панели приборов.

Зачем менять предохранитель автомагнитолы на Фольксваген Гольф 2?

Итак, начнем наш контент о расположении предохранителя автомагнитолы вашего Фольксваген Гольф 2 интересом его изменения. Возможно, вы почувствуете, что у вас перегорел предохранитель, но вы не уверены

Важно знать, что предохранитель действует как защитное устройство для предотвращения перенапряжения на вашем Volkswagen Golf 2. Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным

Отсюда факт что они прозрачные, вы можете проверить их и убедиться, что нить не повреждена. В общем, вам захочется заменить предохранитель автомагнитолы Volkswagen Golf 2, когда он больше не будет работать без видимой причины . Если ваша батарея работает эффективно, возможно, проблема связана с предохранителем.

Предохранители

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

Расположение предохранителей на блоке предохранителей

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал	5
2	Указатели поворота	10
3	Внутреннее освещение	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	7,5
6	Центральная блокировка замков	5
7	Фонаря заднего хода	10
8	Телефон	5
9	Блок управления АБС	5
10	Электронные системы двигателя	10
11	Селектор (при автоматической коробки передач)	5
12	Телефон	7,5
13	Сигналы торможения	10
14	Плафоны и светильники для чтения, центральная блокировка замков	10
15	Автоматическая коробка передач	10
16	Стеклоомыватели	10
17	Обогреваемый цилиндр-упор задней двери	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона фар	10
21	Ближний свет левый	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	20
25	Вентилятор системы вентиляции, климатическая установка	25
26	Обогрев заднего стекла	20
27	Очиститель заднего стекла	10
28	Топливный насос	15
29	Электронные системы двигателя	10
30	Подъемно-сдвижная панель люка крыши	20
31	Автоматическая коробка передач	10
32	Электронные системы двигателя	10
33	Очистители фар	20
34	Электронные системы двигателя	10
35	«Плюс» продолжительного электропитания прицепа	30
36	противотуманные фонари	15
37	Вывод «S»	20
38	Плафон багажного отделения, центральная блокировка замков	10
39	Аварийная сигнализации	15
40	Звуковой сигнал	20
41	Прикуриватель	15
42	Радиоприемник	15
43	Электронные системы двигателя	10
44	Обогрев сидений	15

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24, на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку. 2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван. 3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. 4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже). 5. Установите на место крышку блока предохранителей. 6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем. 7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля. Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Коробка предохранителей в моторном отсеке на аккумуляторной батарее

Предохранители	А
Вентилятор системы охлаждения, 1-ая ступень	30
Реле электродвигателя АБС	30
Главное реле АБС	30
Металлические предохранители:
Генератор	150
Бортовая сеть	110
Вентилятор системы охлаждения 2-ая ступень	30
Электронные системы двигателя	50
Предпусковой подогрев дизельного двигателя	50

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.

Изменение схемы предохранителей после г

После 1988 г. предохранители и реле располагались как на рисунке.

Расшифровка значений ПП на автомобиле VolksWagen Golf 2 поколения.

Электроцепь или прибор	Номинал, А	Цвет	№
Электромотор вентилятора системы охлаждения ДВС	30	Зеленый	1
Лампочка стоп-сигнала, задний фонарь	10	Красный	2
Автомагнитола, прикуриватель , часы в панеле приборов, подсветка салона	10	Красный	3
Кнопка аварийки	15	Голубой	4
+12В питание бензонасоса	15	Голубой	5
Передние противотуманные фонари	15	Голубой	6
Лампочка габаритного освещения, правая сторона задний фонарь	10	Красный	7
Лампочка габаритного освещения, левая сторона задний фонарь	10	Красный	8
Лампочка дальнего света головной фары, левая сторона	10	Красный	9
Лампочка дальнего света головной фары, правая сторона	10	Красный	10
Дворники лобового стекла, мотор омывателя передних фар, мотор омывателя лобового стекла	15	Голубой	11
Дворник стекла заднего обзора, мотор омывателя стекла заднего обзора, зеркало заднего обзора электрическое наружное, индикатор уровня ОЖ двигателя	15	Голубой	12
Подогрев стекла заднего обзора, подогрев зеркала заднего обзора	20	Желтый	13
Привод вентилятора обогрева салона	20	Желтый	14
Лампочка подсветки селектора автоматической КПП, лампочка света задней передачи	10	Красный	15
Высокотональный клаксон	15	Голубой	16
Прерыватель подачи топлива в ДВС, подогрев впускного коллектора, ПУ карбюраторного ДВС	10	Красный	17
Низкотональный клаксон, подогрев передних автокресел, индикатор постановки на ручной тормоз	10	Красный	18
Лампочки указателей поворота, перед и зад	10	Красный	19
Передние противотуманные фонари, подсветка заднего номера, лампочка подсветки отделения для перчаток	10	Красный	20
Правая лампочка ближнего света в головной фаре	10	Красный	21
Левая лампочка ближнего света в головной фаре	10	Красный	22
Описание разъема реле	Примечание	Обозначение на схеме
Резервный разъем	I
Обогрев воздуха во впускном коллекторе	Карбюраторный ДВС	II
Топливный насос	Моновпрыск
Свечи предварительного нагрева	Дизельный ДВС
Зуммер передних ремней безопасности	Дизельный ДВС	III
Селектор передач	Автоматическая КПП	IV
Компрессор кондиционера	V
Двухтональный клаксон	VI
Передние противотуманные фонари	VII
Силовая разгрузка клеммы Х	VIII
Резервный разъем	IX
Омыватель головных фар	X
Дворник и мотор омывателя заднего стекла	XI
Аварийка	XII
Зуммер не пристегнутых ремней безопасности	XIII
Обогрев стекла заднего обзора, индикатор давления масла ДВС, ремни безопасности	XIV
Мотор омывателя лобового стекла	XV
Регулировка оборотов на холостом ходу	Моновпрыск	XVI
Резервный разъем	Кондиционер	XVII
Электропривод вентилятора радиатора охлаждения ДВС	Карбюраторный ДВС	XVIII
Индикатор уровня ОЖ в ДВС	Дизельный ДВС	XVIII
Резервный разъем	Стеклоподъемники	XIX
Обогрев водительского автокресла	XX
Обогрев пассажирского переднего автокресла	XXI
Прерыватель подачи топлива	Карбюратор	XXII
Резервный разъем	XXIII
Резервный разъем	XXIV

Особенности замены предохранителей в Golf 2

Порядок действий

Чтобы заменить компонент в блоке предохранителей Golf 2, необходимо соблюдать следующую процедуру:

1. Снимите крышку с блока.
2. Определите неисправный элемент на приваренных стенках и удалите его пластиковым пинцетом.
3. Вставьте новую деталь в соответствии с распайкой блока предохранителей в Golf 2. Предохранитель должен быть рассчитан на такую ​​же силу тока, что можно определить по цвету и специальной надписи на держателе.
4. Закройте агрегат крышкой.

Заменить поврежденный элемент проволокой или другими подручными материалами невозможно. Это может привести к повреждению оборудования или даже к возгоранию устройства. Из соображений безопасности лучше всегда иметь в машине небольшой набор запасных предохранителей. Для этого в блоке предусмотрены специальные крепления.

Рекомендации

Советы по замене:

• Перед началом работ рекомендуется сначала отключить электрическую цепь, в которой сломан предохранитель.
• Не рекомендуется использовать слишком жесткие захваты, так как они могут поцарапать контакты.
• Если постоянно горящий предохранитель контролирует работу нескольких цепей, нужно поочередно подключать к нему одну цепь и проверять на наличие ошибок. Только в этом случае можно будет выявить истинную причину неисправности.
• Использование предохранителя с большей силой тока может привести к поломке или возгоранию.

Предохранители и реле в салоне

Блок предохранителей

Расположен в дальнем конце приборной панели со стороны водителя, за защитной крышкой.

F1	(10A) Разъем DLC, Блок управления двигателем, Реле включения автономного отопителя, Диммер переключателей и приборной панели, Регулировка угла наклона фар, Адаптивный круиз-контроль, Выключатель стоп-сигнала
F2	(5A) ABS, ESP, блок управления комбинации приборов, блок управления двигателем, реле стартера, блок управления гидроусилителя руля, блок управления распознавания прицепа
F3	(5A) Блок управления подушками безопасности
F4	(5A) Датчик уровня и температуры масла, датчик высокого давления, датчик уровня и температуры моторного масла, кнопка отключения ASR и ESP, кнопка индикатора давления в шинах, блок управления подушек безопасности
F5	(10A) Блок управления левой фарой
F6	(10А) Блок управления правой фарой
F7	–
F8	–
F9	–
F10	–
F11	–
F12	(10A) Блок управления дверью (водитель), модуль управления дверью (пассажир), центральный замок
F13	(10A) Диагностический разъем, выключатель света, датчик дождя и света, выключатель противотуманных фар
F14	(10A) Выключатель стоп-сигнала (датчик положения педали тормоза), блок управления АКП, блок управления Climatronic
F15	(20A) Кнопка открывания двери задка / ручка двери задка, блок управления бортовой сетью, центральный замок
F16	(10A) Камера заднего вида
F17	(5 / 10A) Аудиосистема, датчик наклона, сигнальная сирена, сигнальное реле
F18	–
F19	(5A) Регистратор данных о сбоях, блок управления ограничителем частоты вращения коленчатого вала двигателя
F20	(20А) Блок управления доступом и разрешением пуска, стабилизатор напряжения
F21	(10A) Блок управления электронной блокировкой рулевого управления
F22	(40A) Приточный вентилятор
F23	(30A) Электрические стеклоподъемники, блок управления дверью
F24	(20А) Блок управления бортовой сетью
F25	(25A) Многофункциональный блок управления (обогрев заднего стекла, блок управления микроклиматом, обогреватель и переключатель режимов работы)
F26	(30A) Блок управления задней дверью и стеклоподъемником
F27	(15A) Управление двигателем (топливный насос)
F28	(15A) Стабилизатор напряжения, основной блок
F29	–
F30	(20A) Блок управления автоматической коробкой передач
F31	(20A) Вакуумный насос тормозной системы
F32	(30A) Инвертор с розеткой, 12 В – 230 В
F33	(25A) Люк
F34	(15A) Сиденья с электроприводом
F35	(10A) Электронный модуль управления демпфированием
F36	(20A) Омыватели фар
F37	(30A) Подогрев сидений
F38	(20A) Реле звукового сигнала, охранной сигнализации, блок управления системой комфорта
F39	—
F40	(40A) Отопитель / кондиционер
F41	(15A) Электродвигатель стеклоочистителя
F42	(20A) Прикуриватель, розетка 12В
F43	(15А) Модуль управления прицепом
F44	(20A) Модуль управления прицепом
F45	(15А) Модуль управления прицепом
F46	–
F47	(5A) Блок управления приборной панелью
F48	(5A) электронный блок управления мобильным телефоном, стабилизатор напряжения, датчик магнитного поля компаса
F49	–

Блок реле

Он находится под самой панелью приборов, за обшивкой.

Общее описание функций, выполняемых блоком управления бортовой сетью: Управление цепями реле, Управление осветительными приборами, Распределение энергии между пользователями, Управление дворниками (через LIN), Управление датчиками дождя и света, Активация сигнала акустическая, Управление обогрева окон, ветровых и задних окон, Сохранение личных настроек, Управление системой внутреннего наблюдения, датчиками наклона и противоугонной защиты, Удобное запирание / отпирание, Дистанционное управление (встроенная антенна), Центральный замок (управление замками, дверьми, двери и крышки), Система контроля давления в шинах (отдельный логический модуль с диагностическим адресом), Блок управления дверью, Дневное освещение, Система адаптивного статического освещения.

Fuse and relay box

It is located in the passenger compartment under the dashboard, on the driver’s side under the protective cover.

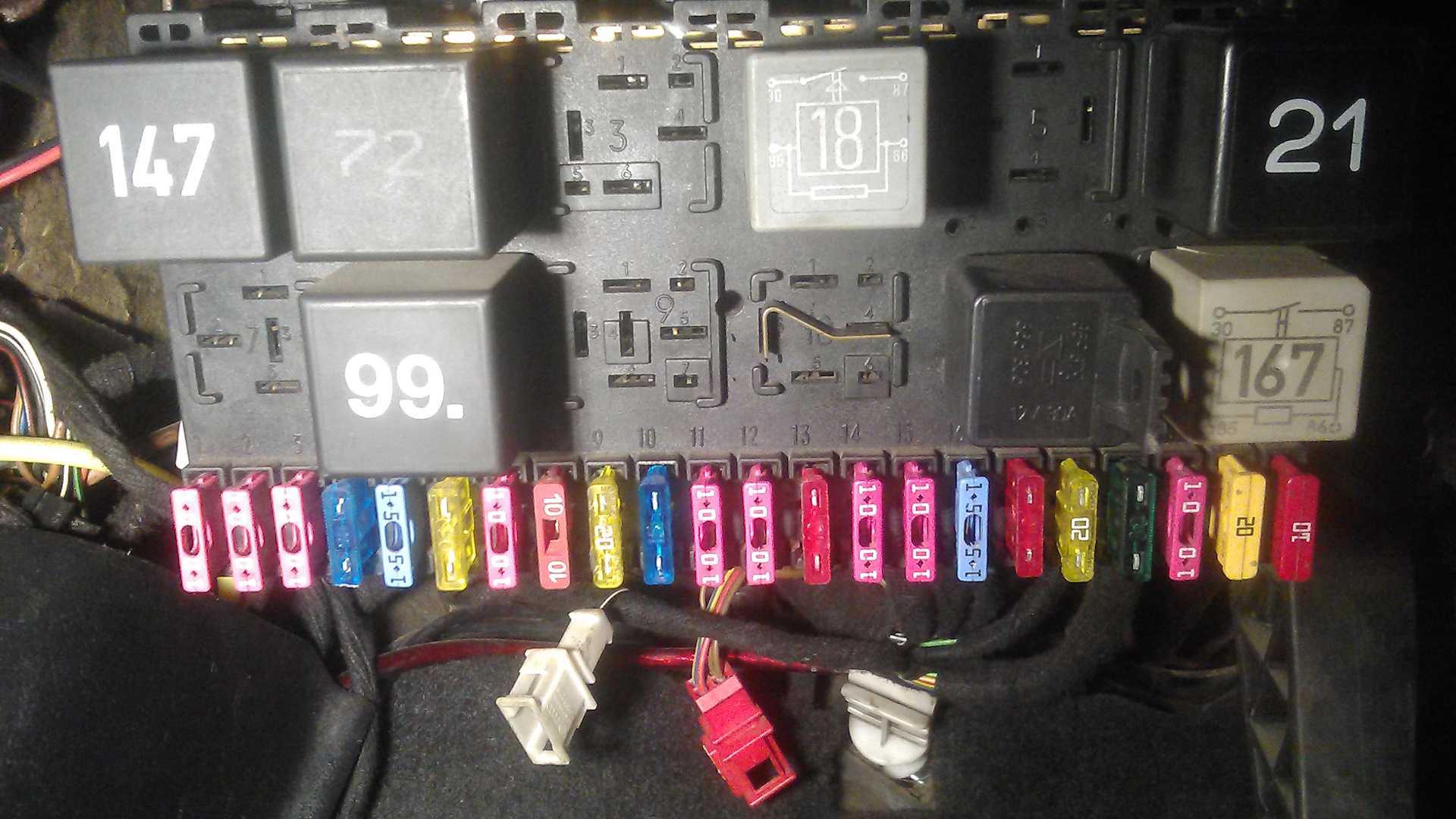

Photo for example

Type 1

Type 2

Type 1

(models up to 08.1987)

Diagram

Assignment

1	30A Electric fan
2	10A brake signal lamp
3	10A Cigarette lighter, radio, clock, interior lighting
4	15A Alarm
5	15A Fuel pump
6	15A Fog lamp
7	10A Rear left side light
8	10A Rear right side light
9	10A High beam right headlight, high beam warning lamp
10	10A High beam left headlight
11	15A Screen wiper, windshield washer, headlight washer
12	15A Tailgate wiper and washer, coolant level warning lamp, power outside rearview mirror
13	20A Heated rear window, tailgate, heated outside rearview mirror
14	20A Heater fan
15	10A Reversing light, gear selection lamp (automatic transmission)
16	15A Beep high tone
17	10A Automatic carburetor starting device, electric intake manifold heater, forced idle fuel cut-off valve
18	10A High and low tone horn, heated front seat, parking brake lamp
19	10A Direction indicator
20	10A License plate lamp, glove box lamp, fog lights
21	10A Low beam left headlight
22	10A Low beam, right headlight

Relay designation

I	Free
II	Intake pipe heater relay
Fuel pump relay
Glow plug relay
III	Seat belt alarm relay
IV	Select gear signal relay
V	Air conditioner relay
VI	Horn relay
VII	Fog lamp relay
VIII	Relay for unloading contacts x
IX	Free
X	Washer relay
XI	Relay for window wiper and washer of glass of a door of a back
XII	Alarm relay
XIII	Seat belt alarm relay
XIV	Seat belt alarm relay, heated rear window, pressure warning lamp
XV	Headlight washer relay
XVI	Idle speed increase relay
XVII	Fuse for rear fog lamp, air conditioner
XVIII	Fan relay
Coolant Alarm Relay
XIX	Power window fuse
XX	Driver’s seat heating relay
XXI	Heated passenger seat relay
XXII	Forced idle fuel cut-off relay
XXIII	Free
XXIV	Free

Type 2

(models from 08.1987)

Diagram

Protected components

1	10A Low beam left headlight
2	10A Low beam, right headlight
3	10A Instrument lighting lamp, license plate lamp
4	15A Glove box lighting lamp
5	15A Windshield wiper and washer
6	20A Heater fan
7	10A Right tail lamp, parking light lamp
8	20A Heated rear window
9	15A Fog lights
10	10A High beam left headlight
11	10A High beam, right headlight
12	10A Sound signal
13	10A Reversing light, washer heater
14	10A Fuel cut-off valve (diesel engine)
15	15A Instrument panel
16	10A Alarm
17	Free
18	30A Electric fan, air conditioning relay
19	10A brake signal lamp
20	15A Interior lighting plafond
21	10A Radio and cigarette lighter

Relay

I	Air conditioner relay
II	Tailgate window wiper relay
III	Ignition system relay
IV	Relay for unloading contacts x
V	Coolant Alarm Relay
VI	Alarm relay
VII	Headlight washer relay
VIII	Relay for switching modes of a wiper
IX	Seat belt alarm relay
X	Fog lamp relay
XI	High and low tone horn relay
XII	Glow plug relay
XIII	Electric fan relay
XIV	Heated intake manifold relay
XV	ABS pump relay
XVI	ABS relay
XVII	Free
XVIII	Free
XIX	Automatic transmission relay
XX	Glow plug control relay
XXI	Power window relay
XXII	ABS fuse
XXIII	Air conditioner fuse
XXIX	Power window fuse

Designation

• 4 or 29 – relay for signaling not wearing seat belts
• 13 – air conditioner compressor
• 15 – PTF
• 18 – unloading tire X
• 19 or 99 – windshield wipers (99 – with adjustable pause)
• 21 – hazard warning indicators
• 22 – direction indicators of the trailer
• 30, 32 – Relay of injection and ignition system
• 31 – auxiliary air valve relay
• 32 – ECU power
• 33 – headlight washer
• 36 – buzzer (signaling device about off dimensions)
• 42 – engine overheating relay (also 43)
• 43 – indicator of a drop in the coolant level (up to 91g.v.)
• 46 – preheating time relay
• 53 – two-tone signal. (monochromatic – jumper)
• 54 – cessation of food for food. XX
• 55 – increase in fuel supply for forced. XX
• 61 – heating vp. collector
• 67 or 80 – fuel pump
• 72 – rear wiper
• 83 – overrunning clutch lock relay (only on Syncro model)
• 90 – purge fuel pump relay
• 167 – Fuel pump or pre-heater relay (diesel) The following can be installed in any order:
• 220 — реле after-run
• 13 – electromagnetic clutch of the air intake flap drive
• 79 – ABS ECU
• 78 – ABS pump
• 59 – heated seats

Контроль исправности предохранителей

В случае выхода из строя какого-либо устройства автомобиля необходимо по таблицам 1 и 2 определить, какие (какие) предохранители обслуживают этот элемент. Затем нужно выключить зажигание.
В некоторых случаях (выход из строя блока управления двигателем, генератора, габаритных огней, прикуривателя и др.) Минусовую клемму АКБ лучше снять. Затем с помощью специальных диэлектрических клещей (можно использовать плоскогубцы) необходимо разобрать необходимые предохранители.

Предохранители в прозрачных корпусах можно проверить визуально. Следует помнить, что этот метод контроля неисправности не имеет 100% гарантии, так как иногда не удается увидеть микротрещину в токопроводящей вставке.

Руководства на все автомобили

1. Краткие технические характеристики дизельных двигателей
2. Двигатель
3. Система питания
4. Сцепление
5. Коробка передач
6. Трансмиссия
7. Передний привод
8. Рулевое управление
9. Подвески
10. Тормозная система
11. Кузов
12. Электрооборудование
12.0 Электрооборудование
12.2. Генератор
12.3. Стартер
12.4. Передняя фара
12.5 Замена лампы переднего указателя поворота
12.6 Замена ламп заднего фонаря
12.7 Замена лампы освещения номерного знака
12.8. Стеклоочиститель ветрового стекла
12.9. Стеклоочиститель двери задка
12.10 Регулировка жиклера омывателей стекол
12.11 Комбинация приборов
12.12 Блок контрольных ламп
12.13. Система зажигания
12.14. Электрические схемы Ссылки на другие сайты

Где находится предохранитель головного устройства на Фольксваген Гольф 2?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Фольксваген Гольф 2 . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Однако, в зависимости от типа автомобильного радиоприемника, оно может быть в двух разных местах. Его часто подключают к 12-вольтовой розетке на центральной консоли. Мы откроем для себя два места где предохранитель автомагнитолы вашего фольксваген гольф 2 можно обнаружить.

Установка предохранителя оригинальной автомагнитолы на Фольксваген Гольф 2

.Если у вас все еще есть оригинальное головное устройство на вашем Volkswagen Golf 2, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь за советом к руководству по эксплуатации вашего автомобиля. Вот шаги, которые необходимо выполнить для остальной части процесса:

Просмотрите руководство по эксплуатации на крышке блока предохранителей

найти предохранитель автомагнитолы вашего Volkswagen Golf 2 , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.

Если он неисправен, замените его новым предохранителем. , в любом другом случае отнесите машину к автомеханику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другой марки на Фольксваген Гольф 2

Наконец, мы откроем случай с автомобильным радиоприемником, купленным в магазинах, и как найти предохранитель автомагнитолы на фольксваген гольф 2 в данной ситуации . Вот несколько шагов, которые необходимо выполнить, чтобы получить доступ к этому предохранителю:

• Выньте автомагнитолу из вашего Volkswagen Golf 2. , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
• В задней части автомагнитолы вашего Фольксваген Гольф 2 вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, именно в нем вы найдете предохранитель автомагнитолы вашего Фольксваген Гольф 2
• Это предохранитель из прозрачного стекла, так что теперь вы сможете поменять предохранитель на Фольксваген Гольф 2

Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители типа предохранителя стартера на Фольксваген Гольф 2, или рожковый предохранитель, не стесняйтесь обращаться за советом в наши статьи, посвященные этим предохранителям.

Чтобы узнать больше о Volkswagen Golf 2, ознакомьтесь с Фольксваген Гольф 2 категория.

Маркировка предохранителей на Geely MK детальный обзор блока с комплектующими

Предохранители Geely MK имеют последовательную маркировку каждого элемента в любом из блоков, что в разы облегчает замену и дальнейшее обслуживание электротехнической части транспортного средства.

Для замены предохранителей на Geely MK – достаточно только сверить номер неисправного предохранителя с данными из таблицы ниже и заменить неисправный элемент. Если в комплектации авто не работает какая-либо из функций – просто смотрите перечь таблицы и демонтируйте предохранитель соответствующего номера.

Маркировочный номер предохранителя	Функциональное предназначение элемента
1	Необходим для безопасной работы вентилятора кондиционера
2	Предохранитель цепи общего питания (главной магистрали)
3	Отвечает за безопасное функционирование задних фонарей
4	Требуется за работы задних и вспомогательных стоп-сигналов
5	Необходим для обеспечения работоспособности аварийной световой сигнализации
6	Регулирует работу электронного блока управления силовым агрегатом
7	Дополнительный предохранитель, необходимый для защиты от перенапряжения ДУ модуля дверными замками
8	Отвечает за модуль обогрева заднего лобового стекла
9	Требуется за защиты центрального замка от скачков напряжения
10	Требуется для работы всех элементов салонного освещения
11	Необходим для защиты от перенапряжения электроприводов зеркал заднего обзора
12	Элемент необходим для стабильной работы прикуривателя, как правило данных предохранитель выходит из строя чаще всего
13	Необходим для стабильной работы блока зажигания
14	Предохранитель отвечает за защиту цепи блока подушек безопасности
15	Необходим для стабильного функционирования модуля дистанционного управления центральным замком и блокираторами дверей
16	Требуется за защиты от скачков напряжения фонарей заднего хода
17	Необходим для защиты от перенапряжения модуля антиблокировки колес
18	Как правило, служит для подключения магнитолы, а также навигационного комплекса и мультимедийных гаджетов в дальнейшем
19	Требуется за защиты от перенапряжения генератора транспортного средства
20	Необходим для стабильной работы стеклоочистителей
21	Отвечает за работу датчиков индикации и приборной панели
22	Резервный предохранитель, который используется для защиты от перенапряжения дополнительного оборудования, не входящего в комплектацию транспортного средства
23	Резервный предохранитель, который используется для защиты от перенапряжения дополнительного оборудования, не входящего в комплектацию транспортного средства
