Блок предохранителей в моторном отсеке

5. Откройте капот.

6. Автомобили выпуска до 04/04 г. Отожмите поводки (см. стрелки на иллюстрации, часть А) и снимите крышку 1, которой закрыт блок предохранителей. При установке крышки её следует уложить на блок и зафиксировать.

7. Автомобили выпуска с 05/04 г. Сместите защелки 3 на крышке вперед, по направлению стрелок на иллюстрации 5.6, часть В и снимите крышку 1 с блока. При установке крышку следует уложить на блок, надавить на неё и одновременно отжать защелки назад.

• Момент затяжки шатунных болтов опель вектра



• Мерседес 211 вибрация при разгоне



• Сергей старожуков ремонт ауди



• Как открыть мерседес в яндекс драйв



• Не работает уровень топлива опель астра h

🔍 Видео 🔥

Блоки предохранителей и реле в салоне автомобиля и в подкапотном пространстве на Volkswagen Golf 6Скачать

Чиним на дороге Volkswagen Jetta/Golf V — не заводиться , пропало питание, не работает зажигание VAGСкачать

Вот блок предохранителей Фольксваген Гольф 3.Что за что отвечает.Скачать

Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать

Не работает стеклоочиститель ( дворники ) или работает только на ходу VW Golf 5 6 Jetta PassatСкачать

Блоки предохранителей и реле в салоне автомобиля и в подкапотном пространстве на Volkswagen Golf 4Скачать

схема блока предохранителей Volkswagen Golf JettaСкачать

как быстро найти сгоревший предохранитель и реле.Скачать

vw jetta golf 5 не работает климат, сгорает предохранитель, включается и выключается сразуСкачать

Фольксваген гольф 5. не заводиться , причина найдена.Скачать

Блоки предохранителей и реле в салоне автомобиля и в подкапотном пространстве на Volkswagen Golf 7Скачать

Фольксваген Гольф Плюс 2008, замена предохранителя на задний дворникСкачать

Как проверить реле на работоспособность мультиметромСкачать

Блок предохранителей и реле в салоне автомобиля на Volkswagen Golf 3Скачать

Предохранители и реле Фольксваген Туран с описанием назначения и схемами блоковСкачать

Предохранители Фольксваген Гольф 4 (1997 — 2004) и реле с описанием назначения и схемами блоковСкачать

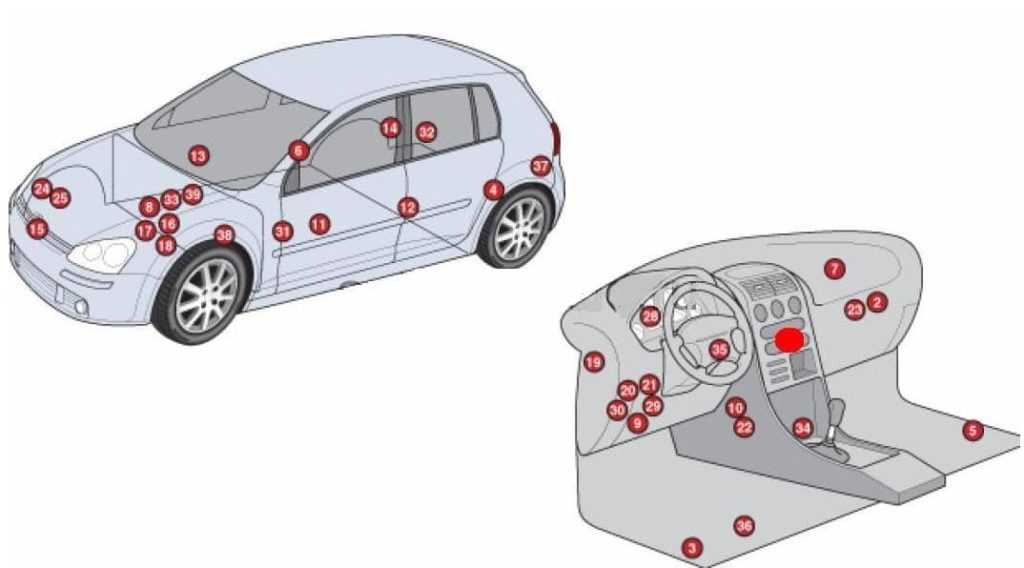

Layout
