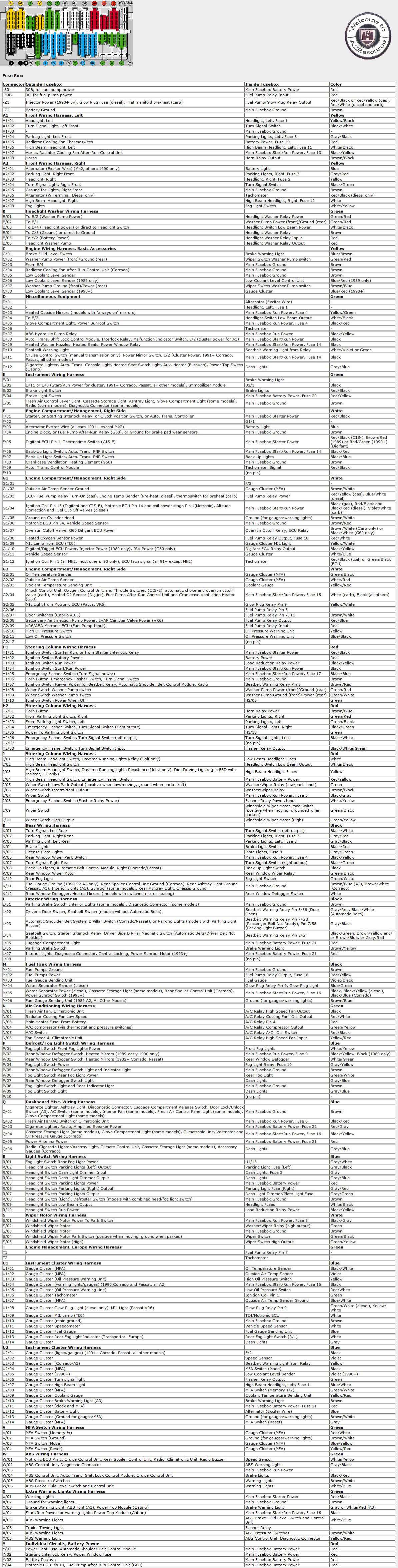

Все схемы фольксваген гольф 3

Описание блока предохранителей фольксваген джетта 6

Изменение схемы предохранителей после 1988 г.

Расшифровка значений ПП на автомобиле VolksWagen Golf 2 поколения после 1988 г..

Защищаемая электрическая цепь, система или прибор Номинал предохранителя, А Цветовая маркировка Номер на схеме
Правая лампочка ближнего света в головной фаре 10 Красный 1
Левая лампочка ближнего света в головной фаре 10 Красный 2
Подсветка заднего номера, лампочки подсветки приборной панели 10 Красный 3
Лампочка подсветки отделения для перчаток 15 Голубой 4
Дворники лобового стекла, мотор омывателя лобового стекла 15 Голубой 5
Электромотор вентилятора системы охлаждения ДВС 20 Желтый 6
Лампочка габаритного освещения, левая сторона задний фонарь 10 Красный 7
Подогрев стекла заднего обзора 20 Желтый 8
Передние противотуманные фонари 15 Голубой 9
Лампочка дальнего света головной фары, правая сторона 10 Красный 10
Лампочка дальнего света головной фары, левая сторона 10 Красный 11
Высокотональный клаксон 10 Красный 12
Обогрев жиклеров омывателя, подсветка заднего номера 10 Красный 13
Прерыватель подачи дизтоплива 10 Красный 14
Приборная панель 15 Голубой 15
Кнопка аварийки 10 Красный 16
Не используется 17
Привод вентилятора радиатора охлаждения ДВС, компрессор кондиционера 30 Зеленый 18
Лампочка стоп-сигнала, задний фонарь 10 Красный 19
Лампочка подсветки в салоне 15 Голубой 20
Автомагнитола, прикуриватель 10 Красный 21

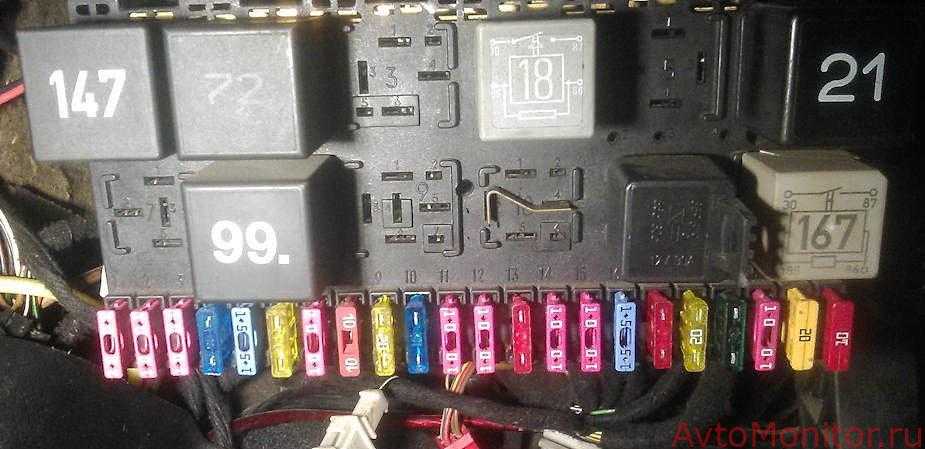

Описание разъема реле Примечание Обозначение на схеме
Компрессор кондиционера I
Дворник и мотор омывателя заднего стекла II
Контроллер системы зажигания III
Силовая разгрузка клеммы Х IV
Индикатор уровня ОЖ в ДВС V
Аварийка VI
Омыватель головных фар VII
Регулировка режимов дворника лобового стекла VIII
Зуммер не пристегнутых ремней безопасности IX
Зуммер не пристегнутых ремней безопасности X
Двухтональный клаксон Перемычка XI
Свечи предварительного нагрева Дизельный ДВС XII
Электропривод вентилятора радиатора охлаждения ДВС XIII
Обогрев воздуха во впускном коллекторе XIV
Гидроэлектрический блок ABS XV
Контроллер системы ABS XVI
Резервный разъем XVII
Резервный разъем Регулировка кресел XVIII
Автоматическая КПП XIX
Контроллер свечей предварительного нагрева Дизельный ДВС XX
Мотор привода электростеклоподъемника XXI
Резервный разъем Система ABS XXII
Резервный разъем Компрессор кондиционера XXIII
Резервный разъем Электропривод стекол XXIV

Предохранители и реле Volkswagen Jetta 6 (NF), 2010 — 2019

Большинство цепей питания электрооборудования немецкого седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и под капотом.

Рассмотрены схемы Фольксваген Джетта (NF) 6-го поколения 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 года выпуска.

В подкапотном пространстве

Блок расположен справа, рядом с АКБ и закрыт пластиковой крышкой. Около блока находятся высокомощные предохранители в виде плавких вставок.

Схема элементов в моторном блоке Джетта 6
Описание Ток, А
1 Реле насоса вторичного воздуха
2 Реле насоса системы охлаждения
3 Реле подачи воздуха, Реле электропитания клеммы 30
4
5
6 Реле свечей накала
F1
F2 Управление двигателем, Реле электропитания электронных компонентов двигателя 10/15
F3 Электродвигатель вентилятора системы охлаждения, Реле нагрева 5
F4 Управление двигателем, Насос ОЖ, Нагревательный элемент лямбда-зонда 5/10/15
F5 Нагревательный элемент лямбда-зонда, Диагностический насос системы питания, Расходомер воздуха, Вакуумный насос тормозной системы 5/10/20
F6 Диагностический насос топливной системы, Клапан отключения топливного бака, Реле насоса вторичного воздуха 5/10/15
F7 Катушка зажигания, Регулятор давления топлива 5/20
F8 Блок дроссельной заслонки, Перепускной клапан, Регулятор давления сцепления.. 10
F9 Блок управления свечей накаливания, реле топливного насоса 5/15
F10 Датчик скорости, выключатель стоп сигналов, Реле усилителя тормозов 5
F11
F12 Циркуляционный насос охлаждающей жидкости, Катушка зажигания 5/20
F13 Водяной насос / Реле усилителя тормозов 5/20
F14 Управление двигателем, Главное реле 5
F15 Стабилизатор напряжения 30
F16 ABS/ESP 30
F17 Трансмиссия 30
F18 Блок Mechatronik КП DSG 20
F19 Многофункциональный блок управления 10
F20 Реле стеклоочистителя и стеклоомывателя 30
F21 Насос подачи воздуха на выпуск 50
F22 Нагревательный элемент дополнительного воздушного отопителя 40
F23 ABS/ESP 40
F24 Блок управления электрооборудованием прицепа 50
F25 Основные цепи зажигания, Реле электропитания клеммы 15 50
F26 Свечи накаливания / Реле насоса вторичного воздуха 60/40
F27 Электродвигатель вентилятора системы охлаждения 50/60
F28 Многофункциональный блок управления 40
F29 40
F30 Вспомогательные цепи 50
F31 Усилитель выходного сигнала аудиосистемы 30
F32 Нагреватель охлаждающей жидкости 40
Силовые плавкие вставки сбоку
SA1 Генератор 200
SA2
SA3 Рулевое управление 80
SA4 Салон, кл. 30, электропитание предохранителей 80
508 резьбовое соединение (30) на коммутационном блоке

В салоне

Блок находится с водительской стороны под приборной панелью и спрятан за пластиковой крышкой. Имет

В этой теме 24 ответа, 1 участник, последнее обновление Rick Sanchez 2 года/лет, 4 мес. назад.

В воскресенье (то есть 29 мая) буду решать эту проблему, а пока 2 вопроса: 1) А где расположен сам клаксон (при беглом осмотре подкапотного пространства, заглядывания за решетки радиатора и противотуманок обнаружен не был? 2) Какие предположения по причине?

Так как на дворе век потребления, никому ремонт старого сигнала не интересен. Потому заказал себе новый сигнал, на неделе его привезут и буду водворять его на место. Мне показалось, что сигнал хоть и в весьма стесненных условиях, но можно поставить без снятия бампера. Но ближе к делу станет ясно. Цена нового оригинального однотонального сигнала нынче 1730 руб.

Ремонт: 1) Теория

У меня однотональный сигнал, потому был заказан следующий сигнал:

3) Установка сигнала

Все мои манипуляции не выходили за область левой противотуманки

То есть, вот за эту область

Так выглядит решетка левой противотуманки с внутренней стороны (правая крепится винтом). На фото видно, что держится решетка только на пластиковых защелках. Решетка имеет небольшой люфт. Удобно взяться можно пальцами правой руки под второе ребро снизу, сместить решетку до упора вправо и аккуратно вытянуть на себя (решетка сначала изогнется и с щелчком выскочит из пазов).

Блок предохранителе и реле под капотом

Он находится рядом с аккумуляторной батареей и закрыт защитной крышкой. Состоит из двух блоков. 1 Отдел предохранителей высокой мощности в виде плавких вставок. 2 отдел предохранителей и реле.

Вариант 1

Фото пример

Схема

Назначение

1 Реле системы управления двигателем
2 Реле насоса системы подачи воздуха навыпуск
F1 (30А) Стеклоочиститель
F2 (5А) Блок управления электрооборудованием рулевой колонки / (30А) Блок Mechatronik КП DSG
F3 (5А) Блок управления бортовой сети
F4 (30А) Электронный блок управления ABS
F5 (15А) Электронный блок управления КП
F6 (5А) Комбинация приборов
F7 (40А) Реле питания
F8 (15А) Аудиосистема / Головное устройство
F9 (5А) Блок управления телефоном
F10 (5А/10А) Электронный блок управления двигателем
F11 (20А) Блок управления дополнительным отопителем
F12 (5А) Шина данных CAN, блок управления шлюзом
F13 (15А/30А) Электронный блок управления двигателем
F14 (20А) Система управления двигателем, Катушка зажигания
F15 (5А/10А) Система управления двигателем, Лямбда-зонд
F16 (30А) Электронный блок управления ABS, Правая фара
F17 (15А) Звуковой сигнал
F18 (30А) Аудиосистема
F19 (30А) Очиститель /омыватель лобового стекла
F20 (10А) Насос ОЖ
F21 (10A/15А) Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя
F22 (5А) Концевой выключатель (датчик положения) педали сцепления
F23 (5А/10А/15А) Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха
F24 (10А) Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан
F25 (40А) Блок управления ABS
F26 (30А) Левая фара
F27 (50А) Блок управления свечами накаливания
F28 (40А) Основные цепи зажигания
F29 (50А) Термопредохранитель 1 регулировки положения сиденья
F30 (40А) Система запуска (50А) Реле разгрузки контакта X

Вариант 2

Фотография

Схема

Описание

1 Реле 2 основных цепей зажигания
2 Реле стартера
3 Реле топливного насоса 1,4 (ВСА) / 1,6 (BGU)
4 Реле 1 основных цепей зажигания
F1 (30А) ABS
F2 (30А) ABS
F3 (20А) Многофункциональный блок управления 2
F4 (5А) Многофункциональный блок управления 1
F5 (20А) Звуковой сигнал
F6 (5А/20А) Управление двигателем
F7 (5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления
F8 (10А) Блок управления электродвигателем вентилятора системы охлаждения, управление двигателем
F9 (10А) Управление двигателем
F10 (10А) Управление двигателем
F11 (25А) Управление двигателем — бензин
F12 (15А) Управление двигателем
F13 (20А) Автоматическая коробка передач
F14
F15 (40А) Стартер
F16 (15А) Блок управления электро оборудованием рулевой колонки
F17 (10А) Комбинация приборов
F18
F19 (15А) Аудиосистема, навигационная система
F20 (10А) Телефон
F21
F22
F23 (10А) Система поддержания скорости
F24 (10А) Разъем шины данных
F25
F26 (5А) Управление двигателем Дизель
F27 (10А) Обогреватель системы вентиляции картера
F28 (20А) Автоматическая коробка передач
F29 (20А) Управление двигателем
F30 (20А) Отопитель/ кондиционер
F31 (25А) Очиститель лобового стекла
F32 (10А) Управление двигателем
F33 (15А) Подкачивающий топливный насос
F34
F35
F36
F37
F38 (10А) Корректор фар
F39 (5А) Датчик температуры моторного масла, комбинация приборов
F40 (20А) Блок предохранителей /реле 1 приборной панели (F1-F11/ F29-F31)
F41
F42 (5А) Управление двигателем — Бензин
F43
F44
F45
F46
F47 (40А) Многофункциональный блок управления 1
F48 (40А) Многофункциональный блок управления 1
F49 (50А) Многофункциональный блок управления 1
F50 (40А) Аудиосистема
F51 (50А) Блок управления свечами накаливания
F52 (50А) Многофункциональный блок управления 1
F53 (50А) Блок предохранителей /реле приборной панели 1 (Р32-Б37), блок предохранителей /реле приборной панели 2(F4)
F54

Вариант 1

Расшифровка

  1. 150А/200А Генератор
  2. 80А Блок управления усилителя рулевого управления
  3. 50А Вентилятор радиатора и его блок управления
  4. 40А Реле малой мощности нагрева либо Дополнительное оборудование
  5. 100А Предохранители в салоне
  6. 80А —  Предохранители в салоне, 100А дополнительная комплектация
  7. 30/40/50А Подключение прицепа и дополнительное оборудование

Вариант 2

Обозначение

  1. 150А/200А Генератор
  2. 80А Блок рулевого усилителя
  3. 50А Вентилятор радиатора и его блок управления
  4. 40А Предохранители в салоне
  5. 100А Предохранители в салоне, 80А дополнительное оборудование
  6. 80А —  Предохранители в салоне, 100А дополнительная комплектация
  7. 50А Резерв

Подкапотный модуль предохранителей

Для доступа к моторному модулю предохранителей и реле, необходимо сдвинуть, по ходу движения авто, фиксирующие элементы крышки и снять ее. После проверки и замены ПП, необходимо установить крышку на место, вернуть фиксаторы в изначальное положение и убедиться в герметичности блока.

Схема расположения плавких элементов в моторном модуле.

Защищаемая цепь или электрооборудование Номинал, А Цветовая маркировка
Разъем не используется 1
Переключатели рулевой колонки 5 Светло-желтый 2
Разъем OBDII для диагностики 5 Светло-желтый 3
Блок системы ABS, электронные компоненты 30 Светло-зеленый 4
Контроллер автоматической КПП 15 Голубой 5
Приборы на панели 5 Светло-желтый 6
Разъем не используется 7
Магнитола в центральной консоли 15 Голубой 8
GSM-телефон 5 Светло-желтый 9
Контроллер ДВС, реле 5 Светло-желтый 10
Контроллер вентилятора салонного отопителя, контроллер дополнительного отопителя 20 Желтый 11
Контроллер диагностической шины OBDII 5 Светло-желтый 12
ECU, контроллер ДВС 15 Голубой 13
Реле +12В питание бортовой сети 20 Желтый 14
Датчик содержания кислорода в выхлопе, бензонасос, свечи предварительного накала дизельный ДВС 15 Голубой 15
Блок системы ABS, электронные компоненты 30 Светло-зеленый 16
Клаксон 15 Голубой 17
Штатный аудио усилитель 30 Светло-зеленый 18
Дворники переднего стекла 30 Светло-зеленый 19
Разъем не используется 20
+12В подогрев лямбда-зонда 15 Голубой 21
Прерыватель педали тормоза, прерыватель педали сцепления 5 Светло-желтый 22
Насос системы рециркуляции воздуха впускного коллектора, Топливный насос высокого давления, датчик расхода воздуха (ДМРВ) 10 Красный 23
Клапан системы EGR 10 Красный 24
Головная фара передняя, правая сторона 30 Светло-зеленый 25
Головная фара передняя, левая сторона 30 Светло-зеленый 26
Насос системы рециркуляции воздуха впускного коллектора, режим прогрева ДВС 40 Оранжевый 27
Реле стартера ДВС 40 Оранжевый 28
+12В на контакте 30 40 Оранжевый 29
Контакт X 40 Оранжевый 30
Реле двигателя дополнительного вентилятора системы охлаждения двигателя R1
Реле контроллера автоматической КПП R2

Блок с предохранителями и реле в салоне

Салонный блок предохранителей в Volkswagen Golf III находится около педального узла и закрыт декоративной крышкой.

Расположение блока в салоне

Принципиальная схема и расшифровка приведены ниже.

Внешний вид

Схема расположения предохранителей и реле

1 Кондиционер
2 Очиститель/омыватель заднего стекла
3 ЭБУД
4 Основные цепи зажигания
5
6 Прерыватель указателей поворота
7 Омыватель фар
8 Реле прерывистого режима работы очистителя/омывателя лобового стекла
9 Индикатор непристегнутых ремней безопасности 1995 г.
10 ПТФ
11 Звуковой сигнал
12 Топливный насос
13 Подогреватель впускного коллектора
14
15 Насос АВS
16 Фонари заднего хода (Ecomatic)
17 Дальний свет (Ecomatic)
18 Ближний свет (Ecomatic)
19 Предохранитель (30А — кондиционер, Climatronic 2,0/2,8(1993)
20 Выключатель запрещения запуска
21 Кислородный датчик
22 Индикатор непристегнутых ремней безопасности (1995)
23 Вакуумный насос (Ecomatic)
24 Термопредохранитель – Электропривод стеклоподъемников

Предохранители

F1 10 Ближний свет: левая сторона
F2 10 Ближний свет: правая сторона
F3 10 Лампы подсветки номерного знака
F4 15 Очиститель и омыватель стекла двери задка
F5 15 Очистители, омыватели фар
F6 20 Вентилятор отопителя
F7 10 Передние и задние габариты — правые
F8 10 Передние и задние габариты — левые
F9 20 Обогреватель заднего стекла
F10 15 ПТФ
F11 10 Дальний свет: левая сторона
F12 10 Дальний свет: правая сторона
F13 10 Звуковые сигналы
F14 10 Фонари заднего хода, подогреватели форсунок омывателя, центральный замок, электропривод зеркала заднего вида на двери ,подогреватель сидений, система поддержания скорости, электропривод стеклоподъемников
F15 10 Спидометр, подогреватель впускного коллектора
F16 15 Подсветка комбинации приборов, индикатор ABS, индикатор SRS, люк, система отопителя Thermotronic
F17 10 Лампы аварийной сигнализации, указатели поворота
F18 20 Топливный насос, подогреваемый кислородный датчик
F19 30 Вентилятор радиатора, реле кондиционера
F20 10 Стоп-сигналы
F21 15 Лампы освещения салона, багажника, центральный замок, люк
F22 10 Радио, прикуриватель

Снятие и замена

Процесс замены является идентичным для всех версий ФВ. Для замены вам понадобится отвертка или гаечные ключи, в зависимости от того, на чем крепится БП к кузову — болтами или саморезами. Определитесь с тем, какой инструмент вам нужен, — и можно приступить к снятию.

  1. При помощи отвертки отсоедините накладку приборной панели, за которой установлен БП в вашем авто.
  2. Открутите винты крепления БП к кузову автомобиля.
  3. Вытащите устройство: оно будет висеть на проводах.
  4. Возьмите новый БП и поочередно, отключая от старого устройства, вставьте в разъемы нового БП все необходимые провода.
  5. Установите новый БП на место, прикрутив винты крепления и закрыв накладку панели приборов.

Вопрос по предохранителям Jetta VI 1.6 MT 2010 – 2014 — бортжурнал Volkswagen Polo Sedan 2011 года на DRIVE2

Проблема такая:не работает ближний свет левой фары. (лампочку смотрел — целая). На приборке горит сигнализация — перегоревшая лампа.

Вопрос:Никак не могу найти предохранитель, отвечающий за ближний свет левой фары (для начала чтобы проверить его работоспособность).

Машина 2013 года выпуска.Далее представлена фотография предохранителей:

Предохранители

Смотрел различные книги и описание предохранителейотсюда — не совпадаютСмотрел тут FAQ — электроника — не совпадает описание предохранителей.

Так же нашел наконец запись, поясняющую почему нет предохранителей F37-F3837 SC37 15 А М31 — лампа правой фары ближнего света (автомобиль без центрального замка) —38 SC38 15 А М29 — лампа левой фары ближнего света (только автомобили без центрального замка)— где же тогда искать предохранители у автомобиля с центральным замком?

Замучился уже, с расположением VW Polo тоже не совпадает. Буду рад любой помощи!

UPD:Благодаря отзывчивости и неоценимой помощи человека TapakaH-02 (дай бог ему жену хорошую, дорог поровнее и драйва побольше) нашлись ответы на все вопросы.Jetta VI 1.6 MT 2010 – 2014 комплектация Trendline в электроцепи от блока управления бортовой цепи j519 до фар не имеет предохранителей, а идет напрямую как видно на схеме:с блока j519 разъем Т52а, 11 контакт

Электросхема левой фары

блок управления бортовой сети

1. хрен знает как его снять (вроде по описанию должно быть просто — у меня не получилось)2. контакты снять без снятия блока невозможно — мешает стенка, контакты можно только чуть-чуть отсоединить

3. чтобы добраться до этого блока надо отвинтить 4 винта на нижней панели. В принципе не сложно.

А в итоге все было довольно просто — меняли не ту лампу освещения.

Всем добра

Пробег: 49000 км

Предохранители Фольксваген Гольф 6, 2008 — 2013

Основные цепи питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, двигатели вентиляторов, бензонасос и другие мощные потребители подключены посредством реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля. Информация актуальна для моделей Фольксваген Гольф 6 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

В салоне

1) Для доступа к монтажному блоку предохранителей, расположенному в салоне… 2) Подденьте край крышки монтажного блока. 3) преодолевая сопротивление фиксаторов, снимите крышку.

Предохранители в монтажном блоке, расположенном в салоне автомобиля.

Номер Ток, А Защищаемая цепь
1 10 Блок регуляторов элекгрокорректора света фар и яркости подсветки комбинации приборов, система помощи при парковке
2 10 Выключатель стоп-сигнала, переключатель наружного освещения, система ABS, комбинация приборов, электроусилитель руля, топливный модуль
3 5 Блок управления системой пассивной безопасности
4 5 Датчик аварийного падения уровня масла, блок управления системой отопления, кондиционирования вентиляции, выключатель ASR, выключатель света заднего хода, внутреннее зеркало заднего вида с автоматическим затемнением, система автоматической парковки
5 Резерв
6
7
8
9
10
11
12 10 Блок управления стеклоподъемниками
13 10 Переключатель наружного освещения, диагностический разъем, камера заднего вида, датчики дождя и освещенности
14 10 Блок управления системой отопления, кондиционирования и вентиляции
15 20 Блок управления оборудованием кузова
16 Резерв
17 5 Зуммер аварийной сигнализации
18 Резерв
19
20
21
22 20 Воздухонагнетатель
23 30 Клавиши управления стеклоподъемниками передних дверей
24 20 Клавиши управления стеклоподъемниками задних дверей
25 25 Электрообогрев окна двери задка
26 30 Клавиши управления стеклоподъемниками задних дверей
27 15 Бензонасос
28 Резерв
29
30 20 Блок Mechatronik роботизированной коробки передач
31 20 Вакуумный насос тормозной системы
32 30 Розетка для подключения дополнительного оборудования
33 25 Электролюк
34 15 Переключатель регулировки положений поясничного подпора передних сидений
35 10 Блок управления системой электронного регулирования демпфирования
36 20 Насос омывателя фар
37 30 Блок управления обогревом передних сидений
38 Резерв
39
40
41 15 Моторчик стеклоочистителя окна двери задка
42 20 Прикуриватель
43 15 Блок управления системой стабилизации прицепа
44 20
45 15
46 Резерв
47
48
49

Реле в монтажном блоке, расположенном в салоне.

Номер Коммутируемая цепь
R1 Реле клеммы «плюс» замка зажигания
R2 Реле звукового сигнала
R3 Реле омывателя блок-фар
R4 Реле разгрузки силовой цепи замка зажигания
R5 Реле электрообогрева окна двери задка
R6 Реле топливного модуля

В моторном отсеке

1) Для доступа к предохранителям и реле-монтажного блока, расположенного в моторном отсеке, откройте капот. 2) Сдвиньте вперед фиксаторы крепления крышки…3) .и снимите крышку.

Предохранители и реле в монтажном блоке, расположенном в моторном отсеке.

Номер Ток, А Защищаемая цепь
1 30 Лампы переднего и правого заднего указателей поворота, лампа правого стоп-сигнала, лампы переднего и правого заднего габаритных огней, лампа правого фонаря света заднего хода, ламы правого ближнего и дальнего света, лампа правой противотуманной фары
2 15 Звуковой сигнал
3 40 Насос подачи воздуха
4 Резерв
5 50 Главный предохранитель
6 50 Реле разгрузки силовой цепи замка зажигания
7 Резерв
8 30 Моторчик стеклоочистителя ветрового окна
9 Лама правого заднего габаритного огня
10 15 Датчик концентрации кислорода
11 5 Выключатель стоп сигнала
12 5 Клапан системы изменения геометрии впуска
13 10 Реле насоса подачи воздуха, форсунки системы питания
14 30 Моторчик стеклоочистителя ветрового окна
15 30 Блок Mechatronik роботизированной коробки передач
16 5 Блок управлением оборудования салона
17 20 Блок управлением ABS
18 15 Блок Mechatronik роботизированной коробки передач
19 5 Комбинация приборов
20 40 Реле клеммы «плюс» замка зажигания
21 15 Головное устройство аудиосистемы
22 40 Блок управления ABS, насос электромодуля
23 30 Лампы переднего и левого заднего указателей поворота, лампа левого стоп-сигнала, лампы переднего и левого заднего габаритных огней, лампа левого фонаря света заднего хода, ламы левого ближнего и дальнего света, лампа левой противотуманной фары
24 Резерв
25 5 Диагностический разъем
26 15 ЭБУ
27 20 Бензонасос, катушка зажигания
28 10 Управляющий датчик концентрации кислорода
29 5 Устройство телефонной связи (в вариантном исполнении)
30 10 ЭБУ
R1 Реле насоса подачи воздуха
R2 Реле питания ЭБУ

Схема расположения реле и предохранителей Фольксваген Гольф 3, Венто (1H)

Информация применима для автомобилей: Volkswagen Golf 3 / Фольксваген Гольф 3 (1H1, 1H5) 1992 — 1998 Volkswagen Vento / Фольксваген Венто (1H2) 1992 — 1998

Схема расположения предохранителей и реле в БРП Golf 3, Vento и их назначение.

Схема расположения предохранителей и реле в БРП:

01 — 10А — Ближний свет левой фары 02 — 10А — Ближний свет правой фары 03 — 10А — Лампы освещения номерного знака 04 — 15А — Стеклоочиститель и омыватель заднего стекла 05 — 15А — Стеклоочиститель и омыватель лобового стекла 06 — 20А — Нагреватель отопителя 07 — 10А — Правые габаритные огни и задний фонарь 08 — 10А — Левые габаритные огни и задний фонарь 09 — 20А — Подогрев заднего стекла 10 — 15А — Противотуманные фары 11 — 10А — Дальний свет левой фары 12 — 10А — Дальний свет правой фары 13 — 10А — Бибикалка 14 — 10А — Фонраи света заднего хода, подогрев форсунок омывателя 15 — 10А — Клапан отсечки топлива, датчик привода спидометра 16 — 15А — Приборная панель 17 — 10А — Указатели поворотов и аварийка 18 — 20А — Топливный насос и обогрев лямбда-зонда 19 — 20А — Вентилятор радиатора и кондиционера 20 — 10А — Стоп-сигналы 21 — 15А — Освещение салона, электронные часы, МФА, подсвтека багажника 22 — 10А — Магнитолла, прикуриватель

От себя: Мне кажется, что предохранитель прикруивателя объединен с освещением салона и МФА.

Номер в БРП — Номер на корпусе — Назначение

01 — 13 — Реле компрессора кондиционера 02 — 72 — реле заднего дворника и омывателя 03 — 30, 32 — Реле системы впрыска и зажигания 04 — 18 — реле снятия нагрузки контакта Х выключателя зажигания 05 — не используется 06 — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22) 07 — 33 — Реле электромотора омывателя фар 08 — 19 и 99 — Реле ворников и омывателя лобового стекла 09 — 4 и 29 — Реле сигнализации непристегнутых ремней безопасности 10 — 15 — Проволочная перемычка дял ПТФ 11 — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка) 12 — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель) 13 — 53 — Реле предпускового подогрева (22) или реле блокировки стартера 14 — 79 — реле ABS 15 — 79 — реле гидравлического насоса ABS 16 — 79 — реле ABS 17 — Предохранители клапанов и насоса ABS 18 — Предохранители электрорегулировки сидений и кондиционера 19 — Не используется 20 — Реле стартера и фонраей заднего хода 21 — Реле спирали обогрева лямбда-зонда 22 — Не используется 23 — Не используется 24 — Не используется

Схема и распиновка тыльной стороны блока реле и предохранителей

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Понравилась статья? Поделиться с друзьями:
Hyundai-partner
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
