Блок предохранителей фольксваген кадди 2006

Легко найти предохранитель для освещения номерного знака вашего Volkswagen Caddy

Помогая вам инструкция по эксплуатации вашего автомобилянайдите блок предохранителей, в который входит все автомобильные предохранители. В общем, вам доступны три варианта Volkswagen Caddy.

• Посмотри на водительскую сторону, слева над твоими ногами
• второй вариант под капотом возле АКБ.
• Третий вариант, под перчаточным ящиком, сняв пластиковую крышку, защищающую предохранители.

Всегда благодаря этому инструкции по использованию, найдите предохранитель, управляющий пластиной лампочки который больше не загорается. Вы найдетеПеречень предохранителей для вашего Volkswagen Caddy и их соответствие в конце руководства по эксплуатации вашего автомобиля.

Как определить предохранитель регистрационной лампы на вашем Volkswagen Caddy

Afin добраться до предохранителя, связанного с освещением номерного знака вашего Volkswagen Caddy, полезно использовать схему предохранителей. Схема предохранителей позволит вам найти место каждого предохранителя с его точным назначением. Таким образом, это поможет вам разделить различные предохранители вашего Volkswagen Caddy с их разными функциями.

Его можно найти в руководстве по обслуживанию вашего Volkswagen Caddy. Если ты его потерял, посмотри Интернет-схема, относящаяся к вашему Volkswagen Caddy.

Предохранитель позволит чтобы избежать перегрева слишком много проводов в случае короткого замыкания. Таким образом, в случае перегрева это будет щит, который предотвратит потенциальную вспышку пожара. Если все было проверено (проводка, лампочки и т. Д.), Необходимо проверить состояние предохранителей вашего Volkswagen Caddy.

Поэтому, когда вы его определили, его необходимо изменить.

Замените предохранитель подсветки номерного знака вашего Volkswagen Caddy.

Перед любыми манипуляциями необходимо выключить зажигание вашего Volkswagen Caddy., затем извлеките предохранитель из гнезда, осторожно потянув его вверх пальцами или небольшими подходящими плоскогубцами, не затягивая

Обратите внимание, что нить накала в верхней части предохранителя не должна обрезаться.Если предохранитель вышел из строя (вы увидите это в черный цвет или с обрезанной нитью), вы должны заменить его на Предохранитель идентичная сила тока. На нем написана эта характеристика: вы узнаете цифру, за которой следует буква «А»

После установки нового предохранителя на ваш Volkswagen Caddy проверьте неисправную лампу: если он включается и остается включенным, проблема для вашего Volkswagen Caddy решена! Если, однако, он не загорается, проверьте состояние нового предохранителя.

Если он не двинулся с места, значит, неудача пришла откуда-то еще. Если, с другой стороны, этот предохранитель снова гриль, это означает, что есть короткое замыкание где-то на вашем Volkswagen Caddy. В этом случае вам следует обратиться к механику для более серьезного обследования.

Чтобы помочь вам в вашем процессе, мы также написали статью, посвященную предохранителям и обращению с ними на Volkswagen Caddy, это, безусловно, может вам помочь:

– – Где блок предохранителей на Volkswagen Caddy

Обозначение предохранителей и реле на грузовики

Таких моделей как-

VOLVO FH 12\FL6\ FH16 1 и 2 версии,VOLVO FM,FH версии 2 FM9, FM12, FH12, FH16, NH12,VOLVO FL7, FL10.FL12,VOLVO VM,VOLVO FH (4),VOLVO FL,VOLVO B12B, B12M автобусы,DAF XF95 / XF105,DAF CF65/75/85,DAF LF45/55,Dongfeng,MAN TGA,MAN F2000,F90,Mercedes-Benz Actros,Mercedes-Benz Ахог 940 — 954,Mercedes-Benz Atego 1,RENAULT МАГНУМ,RENAULT MAGNUM АЕ,RENAULT MASCOTT,RENAULT PREMIUM,RENAULT PREMIUM DXI,Renault KeraxIVECO STRALIS,IVECO EuroStar,IVECO EUROCARGO TECTOR,IVECO EuroTech CURSORIVECO EuroStar CURSORIVECO DAILYFord Cargo Truck,SCANIA PGR СЕРИИ 2003 — 2011 ГОДА,SCANIA 4 СЕРИИ,SCANIA 3 СЕРИИ,HOWO,FOTON AUMAN,IsuzuМАЗ ЕВРО.

Блоки реле и предохранителей

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

• главный блок;
• монтажный блок;
• дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Обозначение предохранителя	Расчетная сила тока, А	Цвет корпуса	Электрическая цепь
F-1	30	Зеленый	Электронный контроллер двигателя
F-2	60	Синий	Реле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
F-3	60	Синий	Сигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона
F-4	60	Синий	Электрогенератор
F-5	50	Красный	Электроусилитель руля (ЭУР)
F-6	60	Синий	Цепь электрогенератора

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

Дополнительный монтажный блок

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

В дополнительном монтажном блоке расположены три предохранителя и два реле.

Обозначение	Расчетный ток, А	Назначение защиты
К-1	Реле зажигания (главное реле)
К-2	Реле топливного насоса
F-1	15	Электроцепи блокировки стартера и главного реле
F-2	7,5	Электроцепь контроллера двигателя
F-3	15	Топливный насос

Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.

Блок управления и защиты климатических приборов

В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.

Этот отрывок (второй) взят из статьи: https://ladaautos.ru/lada-priora/gde-naxoditsya-rele-benzonasosa-v-avtomobile-lada-priora.html

Блок предохранителей под капотом Прадо 150

Блок предохранителей в моторном отсеке LC Prado 150 Блок предохранителей Prado 150 находится слева по ходу движения возле аккумулятора. На схеме ниже более подробно рассмотрим строение блока предохранителей Прадо 150.

Схема расположения предохранителей в моторном отсеке.

Цифрой 1 обозначена система кондиционирования, 2 – обогреватель. Эти детали гарантируют баланс температур под капотом. Цифрой 4 обозначен один из важнейших блоков Прадо 150 – инвертор или преобразователь напряжения. Обогрев заднего стекла (5), обогрев зеркала (15), противотуманные фонари (6), противообледенитель для дворников (7) помогают безопасному движению в темное время суток и в условиях низких температур. 8, 9, 10, 13, 16 – обогреватели, при чем восьмой предохранитель напрямую взаимодействует с топливом и контролирует его температуру.

Одиннадцатая деталь отвечает за исправность зажигания и инжектора Прадо 150, а двенадцатый – звукового сигнала автомобиля. 17 и 18 – складные передние сиденья. Под номерами 19 и 25 системы кондиционирования, 23, 24 29, а также 54 и 55 – фары, причем первые две для дальнего света, 28 – их очиститель. Стеклоочистители контролируются номером 26, поворотники закреплены за 31. Двадцать первая деталь схемы гарантирует работу стоп-сигналов Прадо 150, а также необходим для буксировки вместе с номером 35. Для блокировки дверей и открытия люка необходим блок 32.

Блок предохранителей под капотом Prado 150

Другая не менее важная часть схемы – 34 – топливный насос. 39, 41, 43 – навигация и аудиосистема. Для многоточечного впрыска бензина используются элементы 42 и 47, а 40 и 48 регулируют процесс запуска. Деталь 49 необходима для блокировки управления рулем. 52 и 53 регулируют многие множество процессов, среди которых освещение салона, обогреватели, складные сиденья, датчики рулевого управления и другие. 59 – очиститель стекол машины; 60, 61, 62 – запасные.

Отдельные предохранители обеспечивают сразу несколько действий, другие попарно регулируют один и тот же процесс. Каждая отдельная часть схемы функционирует в условиях различной силы тока. Этот показатель 7,5 – 50 А.

Как обнаружить сгоревший предохранитель и его заменить

При выборе защитного устройства учитывайте его номинальное напряжение, которое не должно быть ниже напряжения сети и тока установки. Установленные в цепях двигателя защитные устройства управляются пусковым током двигателя.

Проверку защитных элементов проводят тестером, когда нет необходимости вынимать элемент из розетки. Если вы обнаружите перегоревший компонент, то его следует заменить на такой, который будет соответствовать характеристикам силы тока. У каждого водителя должен быть в наличии комплект защитных запчастей.

Снятие и замена защитных деталей

Перед заменой защитного элемента выключите зажигание, чтобы его держатель не вышел из строя. Найти перегоревшее устройство, предохраняющее от опасного действия, непросто.

Посмотрите на внешний вид защитного устройства. Он прозрачный, поэтому вы можете видеть зазор. Воспользуйтесь недорогим вольтметром, чтобы проверить неисправность цепи. Поможет проверить все оборудование автомобиля.

Этот измеритель посылает небольшой электрический заряд на контакт элемента, после чего измеряет значение на другом контакте. Если заряд не обнаружен, элемент защиты не работает.

Используя схему расположения предохранителей, специальными плоскогубцами снимите перегоревшее устройство, защищающее от опасных действий, и замените его на идентичный.

Выберете модификацию т/с для поиска блок предохранителей

Двигатель: объем – 1.2 л., мощность – 86 л.с., тип – бензиновый, модель – CBZA. Привод: передний. Год выпуска: 2010

Двигатель: объем – 1.2 л., мощность – 105 л.с., тип – бензиновый, модель – CBZB. Привод: передний. Год выпуска: 2010

Двигатель: объем – 1.4 л., мощность – 75 л.с., тип – бензиновый, модель – BCA. Привод: передний. Год выпуска: 2004-2006

Двигатель: объем – 1.4 л., мощность – 80 л.с., тип – бензиновый, модель – BUD. Привод: передний. Год выпуска: 2006-2010

Двигатель: объем – 1.6 л., мощность – 88 л.с., тип – бензиновый. Привод: передний. Год выпуска: 2005-2009

Двигатель: объем – 1.6 л., мощность – 101 л.с., тип – бензиновый, модель – BRY. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем – 1.6 л., мощность – 102 л.с., тип – бензиновый, модель – BSF. Привод: передний. Год выпуска: 2004-2010

Двигатель: объем – 1.6 л., мощность – 102 л.с., тип – бензиновый, модель – CHGA. Привод: передний. Год выпуска: 2011-2010

Двигатель: объем – 2 л., мощность – 109 л.с., тип – бензиновый, модель – BSX. Привод: передний. Год выпуска: 2006-2010

Двигатель: объем – 1.6 л., мощность – 75 л.с., тип – дизель, модель – CAYE. Привод: передний. Год выпуска: 2010

Двигатель: объем – 1.6 л., мощность – 102 л.с., тип – дизель, модель – CAYD. Привод: передний. Год выпуска: 2010

Двигатель: объем – 1.9 л., мощность – 65 л.с., тип – дизель, модель – 1Y. Привод: передний. Год выпуска: 2005-2009

Двигатель: объем – 1.9 л., мощность – 75 л.с., тип – дизель, модель – BSU. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем – 1.9 л., мощность – 105 л.с., тип – дизель, модель – BLS. Привод: передний. Год выпуска: 2004-2010

Двигатель: объем – 1.9 л., мощность – 105 л.с., тип – дизель, модель – BLS. Привод: полный. Год выпуска: 2008-2010

Двигатель: объем – 2 л., мощность – 70 л.с., тип – дизель, модель – BST. Привод: передний. Год выпуска: 2004-2010

Двигатель: объем – 2 л., мощность – 110 л.с., тип – дизель, модель – CLCA. Привод: передний. Год выпуска: 2010

Двигатель: объем – 2 л., мощность – 110 л.с., тип – дизель, модель – CFHF. Привод: полный. Год выпуска: 2010

Двигатель: объем – 2 л., мощность – 140 л.с., тип – дизель, модель – BMM. Привод: передний. Год выпуска: 2007-2010

Двигатель: объем – 2 л., мощность – 140 л.с., тип – дизель, модель – CLCB. Привод: передний. Год выпуска: 2010

Двигатель: объем – 2 л., мощность – 140 л.с., тип – дизель, модель – CFHC. Привод: полный. Год выпуска: 2010

Двигатель: объем – 2 л., мощность – 170 л.с., тип – дизель, модель – CFJA. Привод: передний. Год выпуска: 2012-2010

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Под капотом

В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.

p, blockquote 15,0,0,0,0 –>

Монтажный блок

Вариант 1

Схема

p, blockquote 16,1,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Расшифровка

p, blockquote 18,0,0,0,0 –>

1	20А Обогрев стекла двери задка
2	Резерв
3	20А Блок управлением двигателем
4	Резерв
5	30А Стеклоомыватель ветрового окна
6	Резерв
7	10А Электромагнитная муфта компрессора кондиционера
8	10А Лампы освещения номерного знака
9	15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10	15А Лампа ближнего света левой блок-фары
11	15А Лампа ближнего света правой блок-фары
12	10А Лампа дальнего света правой блок-фары
13	10А Лампа дальнего света левой блок-фары
14	Резерв
15	Резерв
16	10А Датчики концентрации кислорода в отработавших газах
17	10 Система впрыска
18	Резерв
19	15А Топливный модуль
20	10А Датчик АКПП
21	10А ABS
22	10А Выключатель света заднего хода
23	Резерв
24	15А Дополнительное оборудование
R1	Реле обогрева заднего окна
R2	Реле вентилятора системы охлаждения
R3	Реле вентилятора системы охлаждения
R4	Реле системы зажигания

Вариант 2

p, blockquote 19,0,0,0,0 –>

Схема

p, blockquote 20,0,0,0,0 –>

p, blockquote 21,0,0,0,0 –>

Описание

p, blockquote 22,0,0,0,0 –>

• 43 (10А) Передняя фара дальнего света правая
• 44 (10А) Передняя фара дальнего света левая
• 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
• 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
• 48 (20А) Мотор стеклоочистителя лобового стекла
• 49 (15А) Передняя фара ближнего света левая
• 50 (15А) Передняя фара ближнего света правая
• 51 (10А) Компрессор кондиционера
• 55 (15А) Обогреватель заднего стекла
• 56 (15А) Обогреватель заднего стекла
• 57 (15А) Бензонасос (CH)
• 58 (10А) Питание систем автоматической трансмиссии (AT)
• 59 (10А) Блок управления ABS
• 60 (10А) Дополнительная электрика
• 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
• 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM , клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
• 63 (10А) Кислородные датчики
• 64 (10А) Катушки инжекторов, система впрыска
• 65 (20А) Передние противотуманные фары
• R1 — Реле обогрева заднего стекла
• R2 — Главное реле блока управления двигателем
• R3 — Реле ближний свет фар
• R4 — Реле дальнего света
• R5 — Реле стартера
• R6 — Реле вентилятора 2 системы охлаждения двигателя
• R7 — Реле вентилятора 1 системы охлаждения двигателя
• R8 — Реле вентилятора 3 системы охлаждения двигателя
• R9 — Реле зажигания

Дополнительный блок предохранителей

Фото — схема

p, blockquote 23,0,0,0,0 –>

p, blockquote 24,0,0,1,0 –>

Назначение

p, blockquote 25,0,0,0,0 –>

1	10A Иммобилизатор
2	10A Обогрев сидений
3	10A Генератор
4	10A Звуковой сигнал
5	60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6	50A Электропривод стекло подъемников
7	Резерв
8	15А Система впрыска дизельного двигателя
9	10А Дроссельный узел
10	15А Головное устройство аудиосистем
11	40/40/40А Система ABS. блок управления элек­тро оборудованием кузова, система зажигания
12	Резерв
R1	Реле звукового сигнала

Дополнительный блок реле

Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.

p, blockquote 26,0,0,0,0 –>

p, blockquote 27,0,0,0,0 –>

Предохранители на клемме АКБ

Схема

p, blockquote 28,0,0,0,0 –>

p, blockquote 29,0,0,0,0 –>

Обозначение

p, blockquote 30,0,0,0,0 –>

1. 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
2. 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
3. 80А Лампы ближнего и дальнего света фар
4. 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
5. 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стекло­омыватель фар

Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных. Они очень схожи со 2м поколением ниссан ноте.

p, blockquote 31,0,0,0,0 –> p, blockquote 32,0,0,0,1 –>

Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.

Passenger compartment

The main fuse and relay box is located under the dash on the driver’s side.

Layout

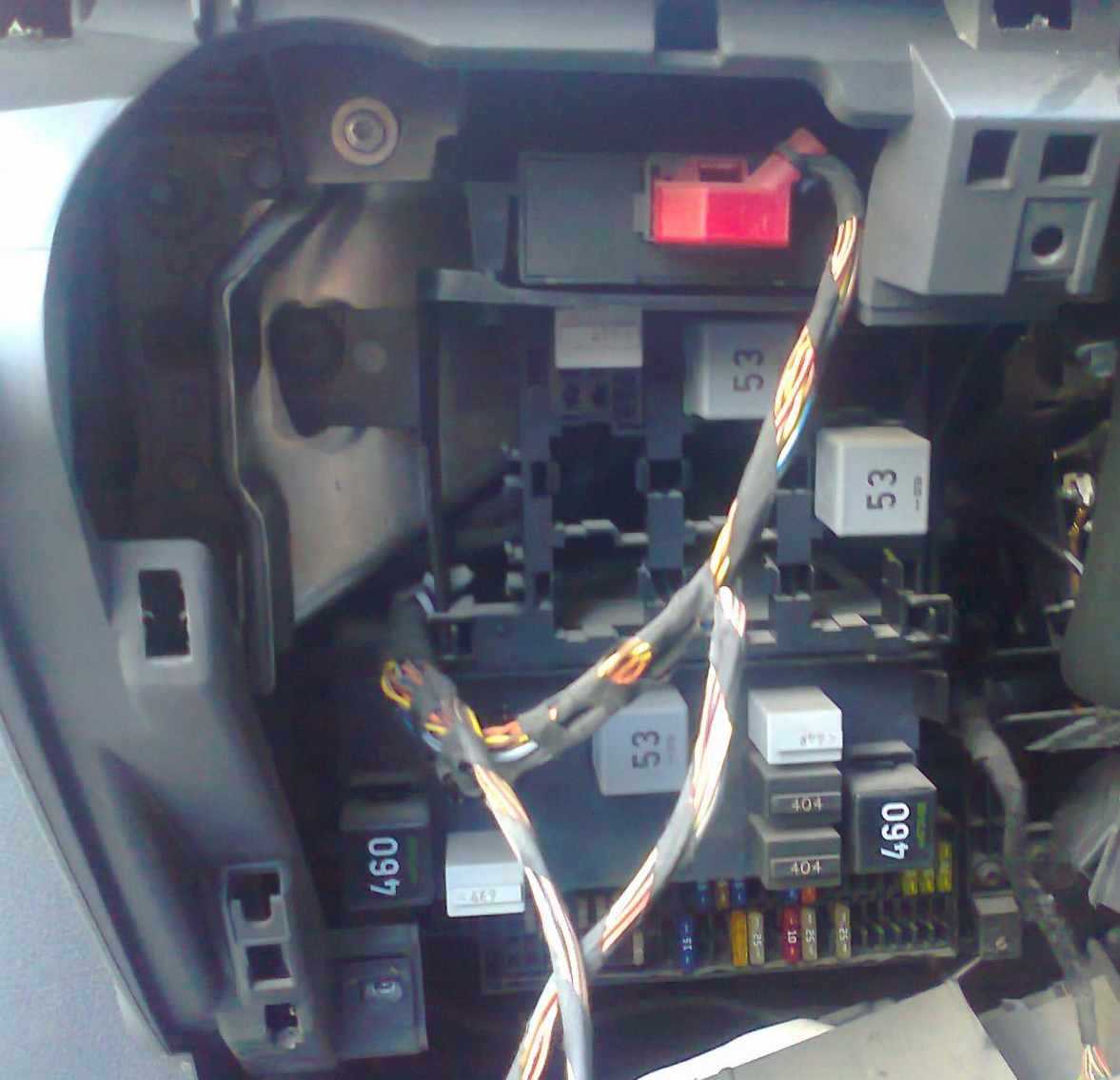

Photo for example

Fuse box

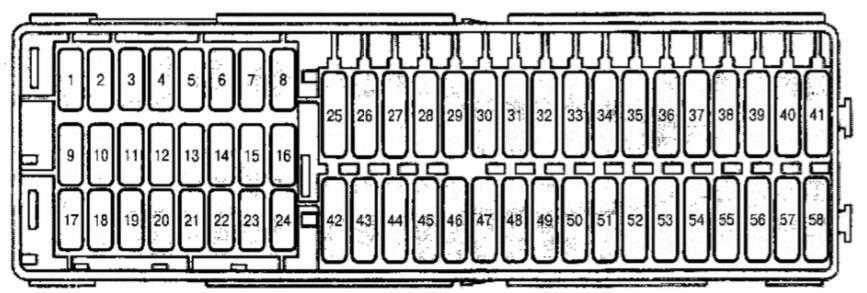

Diagram

Protected components

1	15A engine start key
2	5A Trailer Recognition Control Unit
3	5A heater switch and operating mode selection, high pressure sensor
4	5A mobile phone control electronics control unit
5	15A air flow meter
6	5A airbag control unit
7	driver and passenger seat heating regulator, air conditioning control unit
8	5A heating resistor for left and right windscreen washer nozzles
9	5A airbag control unit, power steering unit
10	5A mobile phone control electronics control unit, 10A reversing light switch
11	10A power steering control unit
12	not used
13	not used
14	5A ASR switch, ASR and ESP off button, ABS control unit with EDS
15	10A reversing light switch, relay for auxiliary heater operation (from May 2004)
16	5A data bus diagnostic interface
17	7.5A lamp for left side light and rear fog lamp (vehicles without central locking)
18	not used
19	not used
20	not used
21	5A selector
22	5A device for receiving radio signal of an additional liquid heater
23	10A brake light switch, left brake light, right brake light, high stop light, ABS control unit
24	10A light switch, air conditioning control unit, diagnostic connector (T16 / 16)
25	30A driver’s seat heating control unit, front passenger seat heating control unit
26	10A engine control units, injectors
27	15A rear window wiper motor (from May 2004)
28	5A light switch (vehicles with central locking)
30	20A fog lamp switch, light switch
31	25A relay for operation in auxiliary heater mode (until April 2004), after – onboard supply control unit
32	15A washer pump
33	40A heater switch and operating mode selection, air conditioning control unit
34	not used
35	40A supply fan, relay for auxiliary heater operation
36	not used
37	15A lamp of the right headlight dipped beam (vehicles without central locking)
38	15A lamp of the left headlight dipped beam (only vehicles without central locking)
39	not used
40	20A Trailer Recognition Control Unit
41	20A socket TSU
42	15 / 30A 12 V socket (next to the parking brake lever), 12 V socket on the left in the luggage compartment
43	15A relay for electric fuel pump 2 (BCA, BGU), fuel pump
44	5A interior sensor, vehicle tilt sensor
45	5A antenna selection control unit
46	7.5A onboard supply control unit
47	25A cigarette lighter
48	20A headlamp cleaning relay, headlight washer pump
49	10A driver’s door control unit, front passenger door control unit
50	25A central control unit for comfort system
51	30A seat heating control unit
52	25A fresh air blower relay, onboard supply control unit
53	25A central control unit for convenience system / 30A lamps
54	not used
55	not used
56	not used
57	30A emergency data logger
58	not used

Relay box

Diagram

Assignment

• B1 J681 Terminal 15 Power Supply Relay 2 (460)
• B2 – not used
• B3 – not used
• B4 J689 Terminal 30 Power Supply Relay 2 (449)
• B5 – J9 – heated rear window relay (53)
• B6 – J413 – horn relay (449)
• B7 – J729 – relay 1 double washer pump (395/404)
• B8 – J730 – double washer pump relay 2 (395/404)
• B9 – J59 – Relay for unloading contact X (460)

Diagram

Designation

1	Headlamp cleaning relay (646)
2	Fuel pump relay (646), headlamp cleaning relay (53)
3	Terminal 50 Power Relay (645), Starter Relay 1 (645) (from November 2011), Fuel Pump Relay (449)
4	Relay for auxiliary heater operation (645) (until October 2011), Relay for unloading contact X (644) (from November 2011), Heated rear window relay (645) (from May 2012)
5	Fuel injection relay (646), Fuel pump cutout relay (404)
6	Starter relay 2 -J907- (507) (from November 2011)
7	High power heating relay (644) (until October 2011), Terminal 15 power supply relay (645) (from November 2011), Relay for auxiliary heater operation (53)
8	Electric Fuel Pump Relay 2 (646), Fuel Pump Shutdown Relay (646)
9	Relay for low heating power (645) (until October 2011), Relay for heated rear window (645) (from November 2011), Relay for unloading contact X (from May 2012)

Individual relays can be located in the driver’s footwell, such as the remote control unit for the anti-theft alarm in a taxi or the changeover relay 1 for the roof fan.
