Предохранители фольксваген пассат б6 (сс) и реле с описанием назначения и схемами блоков

Предохранители и реле Volkswagen Passat B3 B4

Для информации: чтобы добраться к блоку реле и предохранителей нужно открыть и снять полки с нижней части лицевой панели. В моделях позднего года выпуска, нужно снять полностью крышку.

Главные предохранители находятся под реле. Все предохранители пронумерованы, а на полочке или крышке есть список цепей, которые данные предохранители защищают.

В некоторых моделях есть дополнительные реле и предохранители, они находятся над основным блоком.

Монтажный блок реле и предохранителей находится в нижней части приборной панели со стороны водителя. И добраться к нему возможно только, если открутить фиксаторы и снять лоток.

Блок предохранителей весь пронумерован.

Расшифровку реле и предохранителей можно найти на обратной стороне лотка. Чтобы снять реле, нужно просто его вытянуть, а чтобы установить обратно — просто вдавить в нужную ячейку. Чтобы вытащить некоторые реле за приборной панелью, нужно снять две пластиковые скобы.

Для снятия самого блока реле и предохранителей, необходимо сжать крепежные скобы с обеих сторон этого блока. Также скобы можно передвинуть вперед и вытащить из контактов любое реле.

А вот чтобы легче было снять блок, можно его вытащить при помощи рычага с держателями, это ослабит групповые контакты отверстий держателя.

Отсоединить жгут проводов из контактного разъема от задней части блока можно отведя фиксаторы примерно на 5 мм в направлении, указанном на картинке выше стрелкой…

или нажав на закрепляющий выступ многовыводного разъема. Когда будете устанавливать обратно рекомендуем убедится, что фиксаторы точно и четко зафиксированы.

Монтажный блок реле и предохранителей в салоне
Расшифровка:

Номер предохранителя	Цвет предохранителя	Защищаемая цепь
F1 (10 А)	Красный	Ближний свет (левая фара)
F2 (10 А)	Красный	Ближний свет (правая фара)
F3 (10 А)	Красный	Освещение комбинации приборов и номерного знака
F4 (15 А)	Синий	Очиститель стекла двери задка, люк, блок управления самовыравнивающейся задней подвески
F5 (15 А)	Синий	Очиститель ветрового стекла, омыватель ветрового и заднего стекол
F6 (20 А)	Желтый	Вентилятор отопителя, кондиционер
F7 (10А)	Красный	Габаритный свет (правый)
FB (10 А)	Красный	Габаритный свет (левый)
F9 (20 А)	Желтый	Обогрев заднего стекла и зеркал заднего вида
F10 (15 А)	Синий	Противотуманные фары и задний противотуманный фонарь
F11 (10 А)	Красный	Дальний свет (левая фара), контрольная лампа включения дальнего света
F12 (10 А)	Красный	Дальний свет (правая фара)
F13 (10 А)	Красный	Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
F14 (10 А)	Красный	Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач
F15 (10 А)	Красный	Карбюратор или электронная система управления двигателем
F16 (15 А)	Синий	Комбинация приборов, освещение вещевого ящика
F17 (10 А)	Красный	Указатели поворота
F18 (20 А)	Желтый	Электробензонасос, датчик концентрации кислорода (лямбда-зонд)
F19 (30 А)	Зеленый	Вентилятор системы охлаждения, кондиционер
F20 (20 А)	Желтый	Стоп-сигналы, система управления скоростью движения
F21 (15 А)	Синий	Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов
F22 (10 А)	Красный	Автомагнитола

Номер реле	Назначение реле
1	Система кондиционирования
2	Задний стеклоочиститель с функцией прерывистого режима работы
3	Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant)
4	Резерв
5	Указатель уровня охлаждающей жидкости
6	Система аварийной сигнализации
7	Система очистки фар
8	Система прерывистой работы стеклоочистителя и омывателя
9	Система предупреждения о непристегнутых ремнях безопасности
10	Противотуманные фары
11	Звуковой сигнал
12	Топливный насос, подогрев впускного коллектора (где предусмотрен)
13	Таймер электрообогрева заднего стекла
14	Резерв
15	Гидронасос АБС
16	АБС
17	Резерв
18	Резерв
19	Система кондиционирования
20	Резерв
21	Предохранитель гидронасоса АБС и электропривода стекол
22	Предохранитель системы клапанов АБС
23	Резерв
24	Резерв

Аэропорт Кисловодска

В Кисловодске находится аэропорт, который прекратил свою деятельность. Ближайший действующий аэропорт находится в городе Минеральные Воды. Расстояние от Кисловодска до аэродрома составляет 53 км. Аэропорт носит статус объекта федерального значения и является крупнейшим аэродромом Ставропольского края и Северо-Кавказского федерального округа. Тип аэропорта — гражданский. Работает каждый день в круглосуточном режиме.

Аэропорт обслуживает самолеты крупных российских и зарубежных авиакомпаний: Якутия, ЮТэйр, Аэрофлот, FlyDubai, S7 Airlines, Nordwind Airlines. Популярные направления регулярных и чартерных рейсов: Дубай, Москва, Ростов-на-Дону, Стамбул, Санкт-Петербург. Годовой пассажиропоток составляет более 2,4 миллиона человек.

Распиновка предохранителей и реле на Passat CC

Для замены нужного предохранителя и реле требуется знать их предназначение. Случается, что несколько элементов отвечают за одну цепь или один — за работу нескольких потребителей.

Подкапотный модуль имеет такой вид:

Схема подкапотного модуля. Источник фото: https://vwts.ru/forum/topic/247125/

Подкапотный модуль ч. 1

Подкапотный модуль ч. 2

Реле А1 отвечает за подачу тока на контакты 30.

Реле А2-А4 являются запасными.

Главный блок находится на боковой стенке подкапотного модуля:

Схема главного блока подкапотного модуля. Источник фото: https://nissan-modus.ru/komplektatsii/predohraniteli-folksvagen-passat-b6-gde-nahodyatsya-zamena.html

Главный блок

Левый модуль со стороны водителя:

Схема левого модуля со стороны водителя. Источник фото: https://vwts.ru/forum/topic/247165/

Левый модуль

Правый модуль со стороны пассажира:

Правый модуль

Расположение подушек безопасности пассат б6

Выньте пиропатрон, замените новым. Желательно, провести тест на срабатывание на специальном оборудовании.
Замените датчики.
Уложите новый мешок ПБ.
Проверьте провода на оплавление. Если необходимо, испорченную проводку поменяйте. Лучше купить целиком ремкомплект.
Перепрошейте или замените блок управления подушками.
Реставрируйте обшивку.

Как и с любым другим механизмом или устройством с подушками безопасности могут случаться определенные неприятности. После некоторых из них может понадобиться выполнить демонтаж изделия. Поводом для проведения демонтажа в большинстве случаев будут:

Срабатывание системы в случае возникновения аварийной ситуации;
Закончившийся срок эксплуатации подушки;
Проблемы с электронной составляющей.

Напомним, что в среднем ресурс подушек безопасности составляет 10 лет. Как правило, после этого промежутка времени в подушках безопасности выходят из строя пиротехнические патроны. По этой причине ради своей же безопасности их необходимо менять по истечению данного срока.

Volkswagen Passat B4, AEP 2,0 Бортжурнал Печка с кондиционером Passat B3B4 обслуживаниеремонт часть1 Начало

Приключилась стандартная история. Начали запотевать стёкла при включённой печке. Не буду описывать как пытался от этого избавиться разными способами отгоняя мысль о ремонте который предстоял, как говориться надеялся на лучшее… Но чудес не бывает и дошло до того что в дождь при включенной печке вечером было ехать совсем невозможно т.к. лобовое стекло от света встречки становилось полностью белым… Испарения антифриза… На боковых стёклах стал налёт такой толщины что приходилось открывать что бы что то увидеть… Не делайте так— ЭТО НЕБЕЗОПАСНО!Итак было принято волевое решение и начался ремонт. Торпеду я уже снимал, так что опыт есть. Замена радиатора могла занять прим день работы разборка/сборка но решил сделать всё основательно…Отчёт будет разбит на несколько частей, думаю так лучше воспринимается да и фоток побольше будет. Перед разборкой покурим форумы, инфы немеряно… Так что буду показывать на моё мнение самые интересные моменты.Снял торпеду и вот она печка с кондёром во всей красе…

Вынимаем её откручивая от моторного щита 4 гайки…Тут есть один ньюанс… Когда начинаешь откручивать гайки от моторного щита то некоторые гайки могут не открутиться и проворачиваться вместе со шпилькой… Сразу может возникнуть страх что шпилька сорвана … ВСЁ НОРМАЛЬНО! Дело в том что шпилька как самлрез вкручена в корпус печки и то что шпилька проворачивается вместе с гайкой означает что Вы выкручиваете шпильку… В таком случае нужно открутить все (из 4-х ) гайки которые откручиваются, а потом плавно откручивать те которые вместе со шпильками идут. Данную процедуру нужно делать вдвоём т.к шпилька выкручиваясь будет выталкивать печку в салон и если ей не будет хода то она просто сорвёт резьбу в пластике… На самом деле и это не смертельно потом можно будет вкрутить на место шпильку и прогреть её паяльником и она сплавится с корпусом.

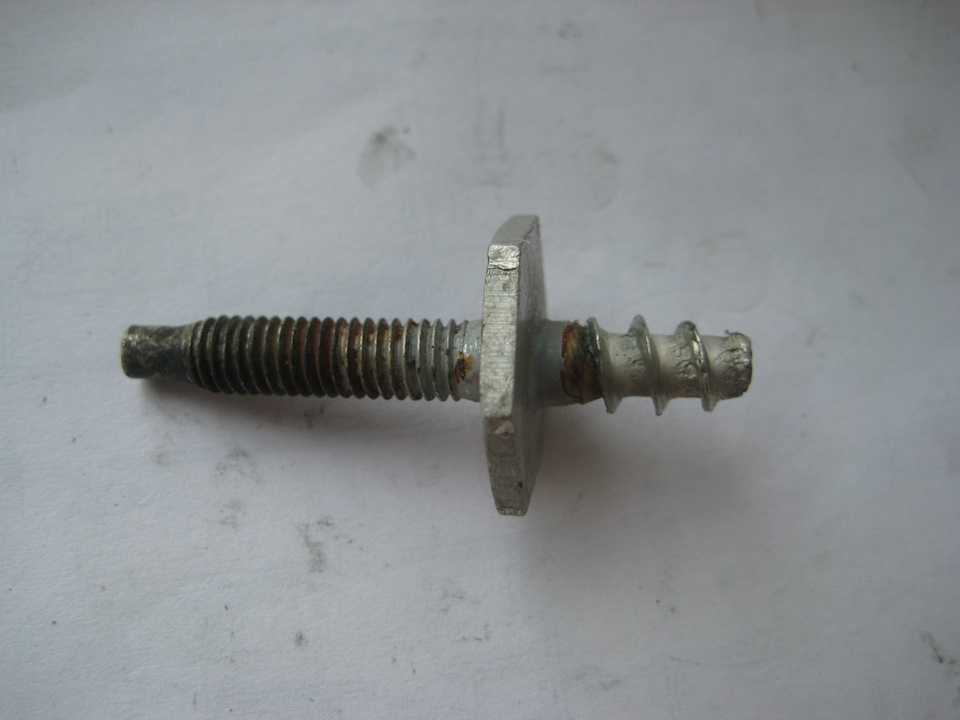

Полный размершпилька крепления печки к моторномуИтак сама печка идёт VALEO Францияпластик также отливка ФранцияДалее переносим печку в удобное место, гараж. к сожалению на кухню и начинаем потрошить…

Полный размервот оно место зла…

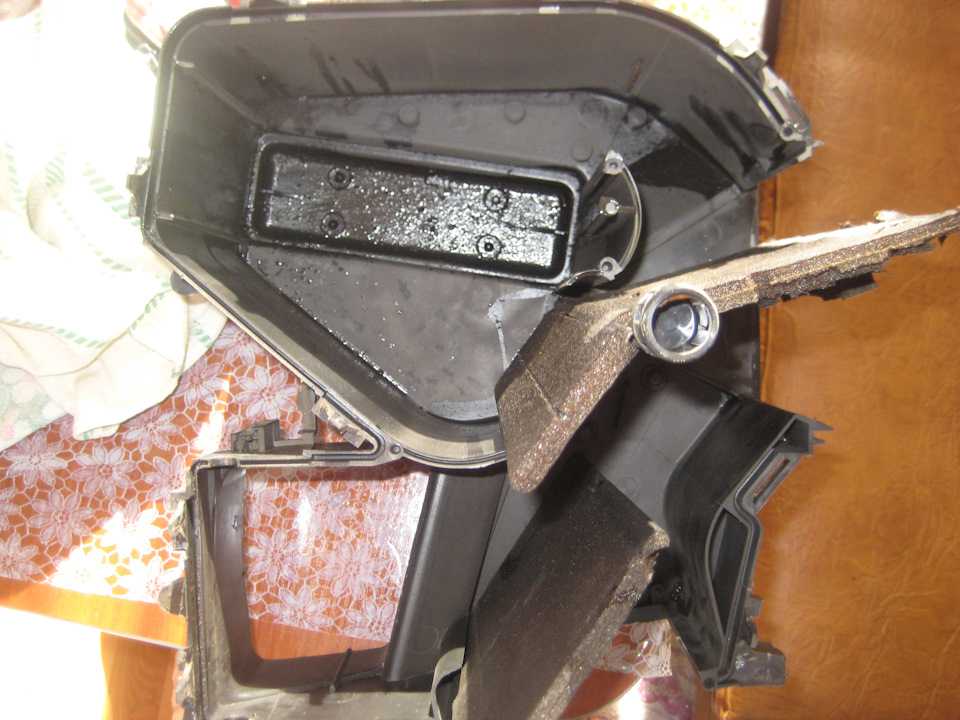

часть печки, там где кондёр собрано на мет

скобочках (снимаются поддеванием отвёртки, внимание глаза они имеют св-ва летать) там где печка на пластиковых защёлках (откр. тонкой отвёрткой)

Это дело нужно вымывать обязательно т.к. этим мы дышим… Дело в том что по конструкции печки воздух пройдя через салонный фильтр всё равно проходит через испаритель кондиционера, даже когда кондёр не включен … С одной стороны поток воздуха становится равномерным с другой испаритель ещё работает как фильтр… Это к тому как покататься без салонного фильтра… (а на В3 его то нет… представляю какие деревья там растут.)

При разборке обнаружил одно обломанное крепление… (ремонт его в след посте)Теперь смотрим состояние внутренностейИспаритель кондиционера… Жуть… Видим грязные зоны и чуть почище это путь движения воздушного потока. Это дело нужно вымывать обязательно т.к. этим мы дышим… Дело в том что по конструкции печки воздух пройдя через салонный фильтр всё равно проходит через испаритель кондиционера, даже когда кондёр не включен … С одной стороны поток воздуха становится равномерным с другой испаритель ещё работает как фильтр… Это к тому как покататься без салонного фильтра… (а на В3 его то нет… представляю какие деревья там растут.)

Полный размервидим неравномерные зоны загрязнениясостояние заслонок распределителя потока воздухауплотнитель сразу отпадает…также берём уплотнители дуфузоров, разбираются легко думаю с фото понятно.

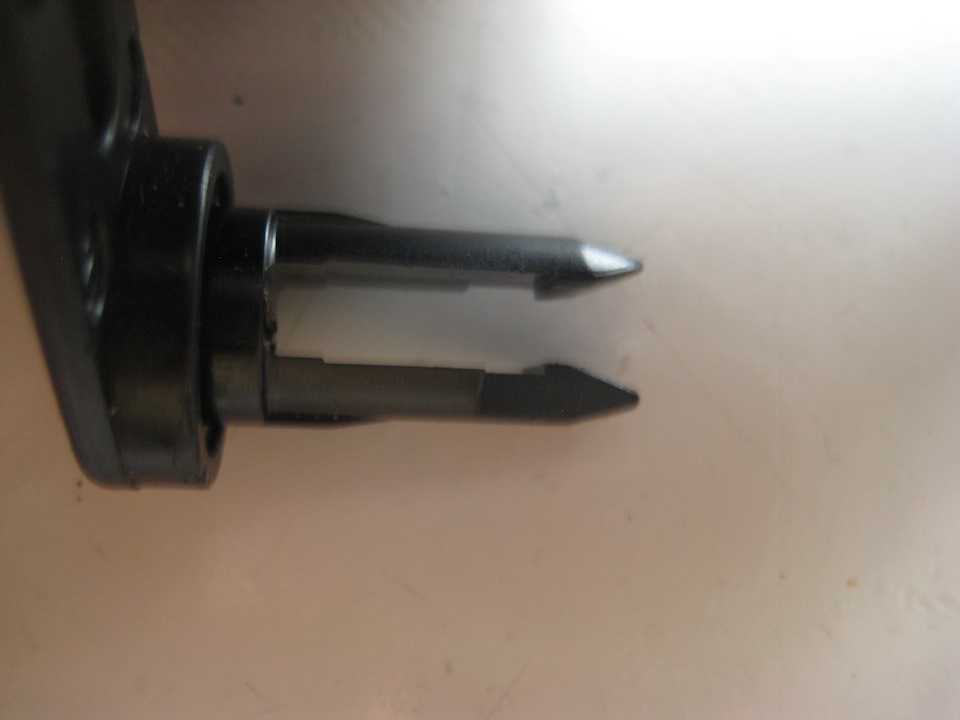

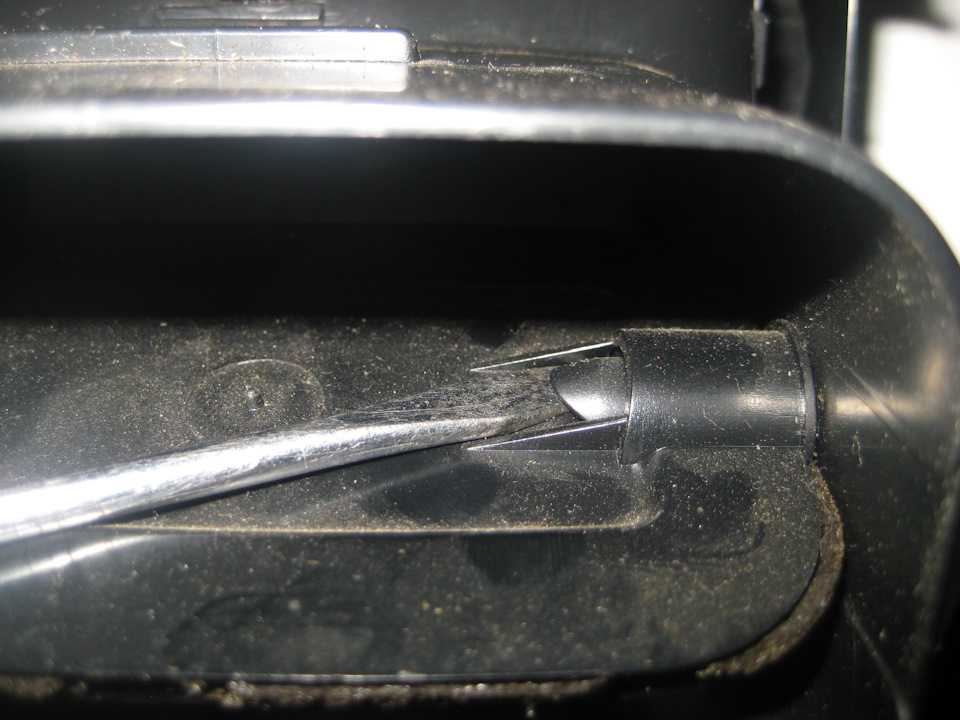

Полный размеротжать немного вверх

Полный размервид защёлкиПоскольку во время ремонта печки понадобилось авто то пришлось поставить перемычку в систему охлаждения… (это на крайняк если нужно отключть печку а ехать нужно.)

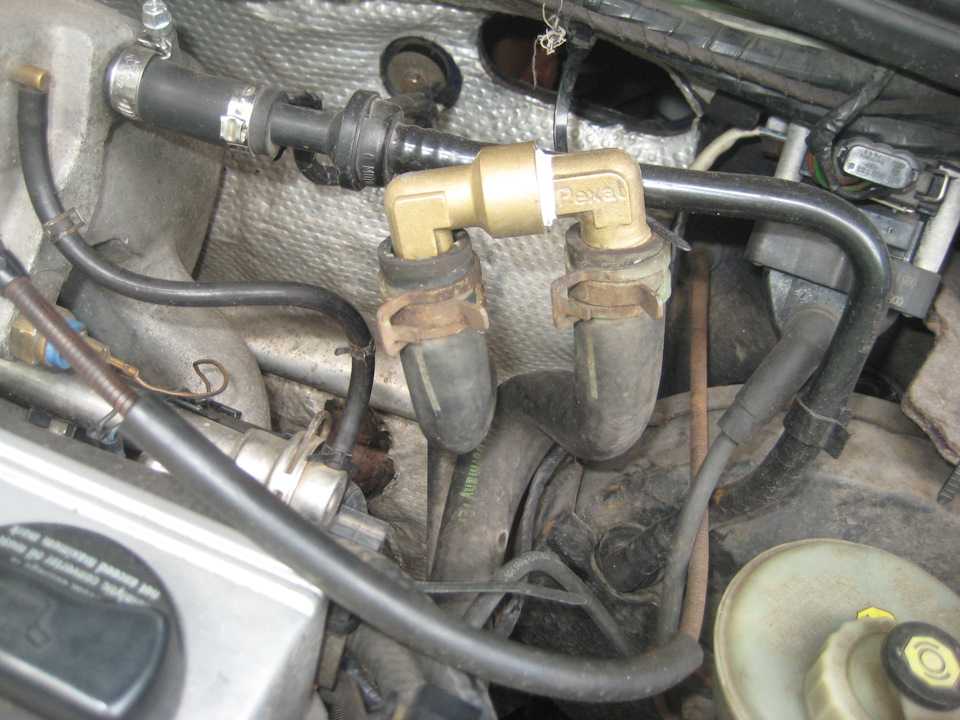

Полный размердва сантехнических уголка и всё можно пользовать авто…

Продолжение следует…Всё что изложено в данном посте не должно восприниматься как руководство к действии и представлено в ознакомительных целях.Данные работы должны проводиться квалифицированными специалистами в сертифицированных СТО. Автор не несёт ответственности за Ваши действия и их последствия.Всем БОБРА!

Skoda Fabia Mk3

При отсутствии напряжения подводимого к SRSCM лампа горит постоянно.
При отсутствии внутреннего рабочего напряжения лампа горит постоянно.
Если SRSCM не подсоединен, лампа включается через перемычку в разъеме жгута проводов.

Volkswagen Golf 4 (1J) Он находится в левом торце панели приборов, за защитной крышкой.

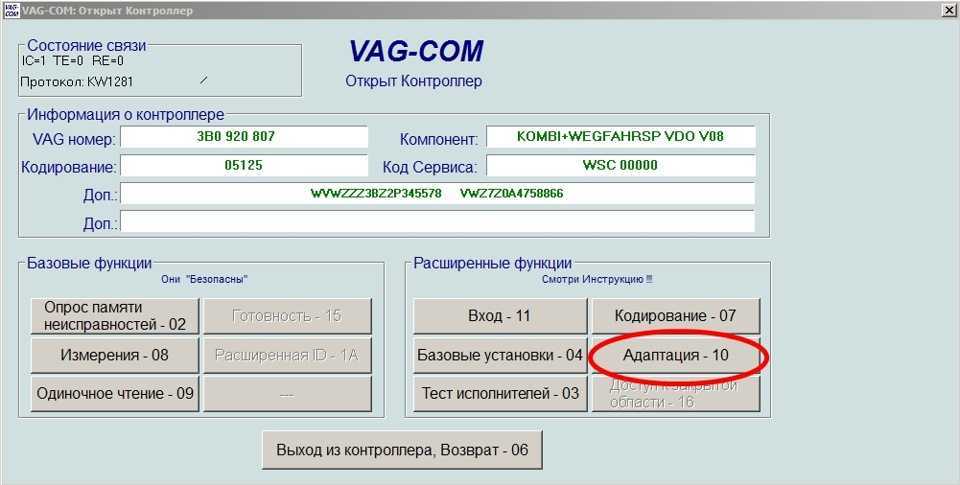

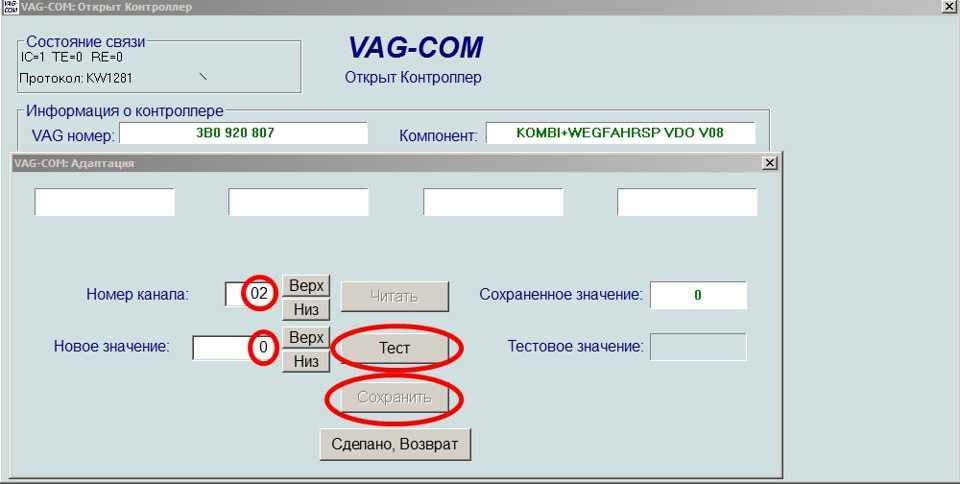

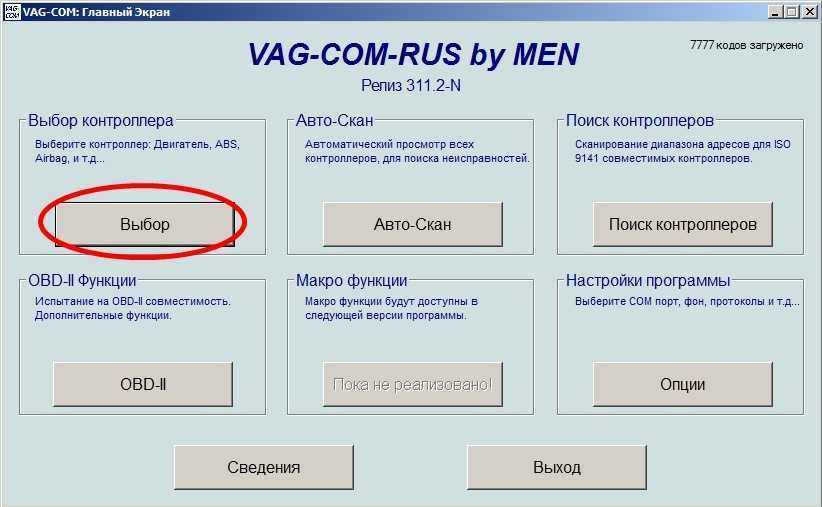

xxxxx?x: Предупреждение о непристёгнутом ремне безопасности

1 = Предупреждение по стандартам Европы (постоянное графическое предупреждение и звуковой сигнал в течение 91 секунды)

2 = Предупреждение по стандартам США и Канады (старое) (графическое предупреждение и звуковой сигнал в течение 6 секунд)

3 = Предупреждение по стандартам США и Канады (новое) (постоянное графическое предупреждение и звуковой сигнал каждые 30 секунд)

4 = Предупреждение по стандартам Европы (плюс пассажир — постоянное графическое предупреждение и звуковой сигнал в течение 91 секунды)

5 = Предупреждение по стандартам США и Канады (старое) (плюс пассажир — графическое предупреждение и звуковой сигнал в течение 6 секунд)

6 = Предупреждение по стандартам США и Канады (новое) (плюс пассажир — постоянное графическое предупреждение и звуковой сигнал каждые 30 секунд)

Карты и схемы Кисловодска

Выше представлена подробная карта Кисловодска с улицами и номерами домов. Воспользуйтесь меню слева для того, чтобы отметить необходимые объекты на карте, например, санатории Кисловодска. Уменьшайте масштаб карты, чтобы посмотреть, где находится Кисловодск на карте России. Перейдите в режим «Спутник», чтобы увидеть спутниковую карту Кисловодска. Ниже добавлена карта парка Кисловодска, карта маршрутов общественного транспорта и карта дорог. Яндек и Гугл карты Кисловодска находятся в списке популярных карт. Для скачивания доступны мобильные приложения с офлайн-картами.

Схемы и карты общественного транспорта

Карта маршрутов общественного транспорта Кисловодска от Wikiroutes Автобусы, маршрутки, электрички, канатная дорога

Карта Кисловодска с остановками транспорта от Here Транспорт поблизости, планирование маршрута

Карты для смартфонов (iOS, Android)

Wikiroutes для Android Поиск маршрутов на карте

Wikiroutes для iOS Поиск маршрутов на карте

2ГИС для Andriod Справочник, навигатор, офлайн-карты

2ГИС для iOS Справочник, навигатор, офлайн-карты

Яндекс.Карты для Andriod Поиск объектов на интерактивной карте, навигатор и многое другое

Яндекс.Карты для iOS Поиск объектов на интерактивной карте, навигатор и многое другое

Яндекс.Транспорт для Andriod Движение общественного транспорта, остановки, построение маршрута

Яндекс.Транспорт для iOS Движение общественного транспорта, остановки, построение маршрута

Другие карты и схемы

Карта Кисловодска с санаториями от Bing

Карта Кисловодска с достопримечательностями от Sygic Maps Рестораны, парки, санатории, смотровые площадки и многое другое

Cкачать в формате JPG

Карта осадков в Кисловодске от Windy Температура воздуха, ветер

Достопримечательности Кисловодска на карте от Lonely Planet Курортный парк, музеи, галереи, фонтаны

Блок в багажнике

Он присутствует только в машинах со второй АКБ, установленной в багажнике.

Блок предохранителей F -SF- , сзади слева ( в машинах с моторами AXZ, BLV, BWS)

НоНомер на схеме	Номинал	Защищаемая цепь
1	30	Цепи предохранителей №12-17, 28, 29-31 в салонном монтажных блоках со стороны водителя и пассажира (только а/м с мая 2006);
2	80	Цепи предохранителей в подкапотном МБ № 16-26, 49, 50
3	125	Электропитание коммутационного блока
4	5	БУ бортовой сети

Предохранитель 2 (30) -S205-

Кузовной ремонт и покраска фольксваген
Как включается полный привод на фольксваген пассат б6
Опель мерива как снять бензонасос
Регулировка ручника фольксваген туарег
Замена подвесного подшипника на мерседес спринтер

По каким признакам определить, что защита вышла из строя

Далеко не всегда скачки напряжения и перебои с током приводят к тому, что защитный элемент перегорает. Но поскольку предохранитель легче всего проверить, то искать причину неисправного узла и агрегата начинают с его проверки.

Определяют, рабочий элемент или нет, двумя способами:

внешний осмотр;
проверка мультиметром.

Большинство предохранителей на «Фольксвагене Пассате B6» находятся в салонных блоках, имеют прозрачный пластиковый корпус. Элементы из слотов можно вынуть специальным пинцетом (можно использовать медицинский). Далее поднести к свету и осмотреть внутреннюю металлическую нить. В 90 % случаев внутри сгоревшего элемента виден разрыв электронити. Изношенная деталь может иметь следы прогара корпуса.

Неопытные водители не всегда могут визуально определить сгоревшую легкосплавную нить в корпусе. Также это невозможно сделать, если деталь имеет непрозрачную основу. В этом случае используют мультиметр. На основании показаний прибора определяют целостность детали. Процесс проверки по шагам.

Сверху каждого предохранителя расположены два вывода контактов. Поэтому деталь не нужно вынимать с блока.
Установить мультиметр в режим измерения сопротивления со звуковой индикацией (прозвона).
Прикоснуться щупами мультиметра к верхним контактам на корпусе.

Если элемент исправен, прибор выдаст характерный писк. Если легкосплавная нить сгорела, зуммер мультиметра не сработает и на шкале не отобразится цифровое значение. На выход контакта щупы устанавливаются в произвольном порядке.

Салонный модуль предохранителей

Тут есть отключение системы «автохолд», которая отпирает все двери и окна, контроллер рулевой колонки, который позволяет проворачиваться ей даже иногда, когда автомобиль еще не набрал скорость, индикатор ламп стоп-сигналов, который отвечает за их нормальное функционирование.
Далее идет предохранитель концевой тормозной педали, я который определяет скорость и интенсивность его срабатывания.
Предохранитель управления ксеноном, а также другими источниками освещения, которые регулируют их мощность и длительность остаточного свечения.
Есть датчик присоединенного буксируемого прицепа, который определяет находится ли на буксире автомобиля дополнительный груз. Такой датчик выполняет очень важную роль, так как все остальные параметры будут подстраиваться под него. Вполне логично, что если автомобиль тянет на себе ещё один, то его показатели будут отличаться от нормальных, так как вес, который он вынужден вести будет равен собственному а иногда даже и больше. Это тоже контрольный предохранитель, который подключен напрямую к главной шине.

Из второстепенных предохранителей есть датчики дисплеев, акустики, присоединенных зарядок для телефонов, индикаторы наклона кресел, автоматические датчики GPS, контроллеры питания, а также предохранители не заводских систем, которые были установлены самим пользователем

Важно помнить, чтобы при установке систем нужно уделить особое внимание их интеграции с контрольной шиной, чтобы они напрямую передавали на неё свои сигналы. Подключать такие датчики последовательно, с передачей данных на родную автоматику не рекомендуется, лучше сделать это в обход

Что касается дополнительного блока, там находится автомобильный генератор, а также предохранители, регулирующие его деятельность.
Привод электроусилителя руля, который помогает легче управлять автомобилем на поворотах, или на больших скоростях.
Контроллер дополнительного вентилятора радиатора, который отвечает за охлаждение радиатора, также за поддержание его нормальной температуры.
Также тут находится предохранитель гидро электрического блока системы, который помогает автомобилю увереннее чувствовать себя на неровностях, глушит удары, когда автомобиль подскакивает на кочках, влияет на общий комфорт.
Этот блок можно отремонтировать или диагностировать самостоятельно, если под рукой есть мультиметр инструкция с принципиальной схемой.

Блок в багажном отделении

В некоторых моделях, с установленным в багажном отделении аккумуляторной батареей, предусмотрены дополнительные элементы защиты в виде предохранителей и реле.

p, blockquote 52,0,0,0,0 —>

p, blockquote 53,0,0,0,0 —>

Назначение

p, blockquote 54,0,0,0,0 —>

1	30А Блок предохранителей слева / справа
2	80А Предохранители в коммутационном блоке
3	125А Электропитание коммутационного блока
4	5А Блок управления бортовой сети

В левой части багажного отсека за боковой облицовкой, могут находится несколько элементов реле: 70А — Limousine, 60А — Variant

p, blockquote 55,0,0,0,0 —>

p, blockquote 56,0,0,0,0 —>

Как специалисты восстанавливают подушки

Skoda Yeti Не все ЭБУ подушек безопасности подлежат перепрошивке. Чаще элемент меняют вместе с новым комплектом ПБ. А настраиваемые блоки все равно нужно показывать специалистам.

Как исправить: На приборной панели горит лампа «подушка безопасности»

В качестве конкретного примера в статье описаны определенные работы по устранению данной причины появления значка-сигнала на приборной панели, который предупреждает водителя о неисправности подушки безопасности. Все действия производились на автомобиле марки Toyota Camry 2004 года.

Видеорегистратор — поможет доказать вашу невиновность

Залог уверенности на дороге!
GPS-нaвигaтoр и Wi-Fi
Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
Сeнсoрный IPS-диcплeй
Кoнтрoль пoлocы движeния Adas
Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.

Обратите сразу внимание, что на других автомобилях все эти действия могут быть совсем иными из-за других конструкторских особенностей машин. Но причин появления такого предупреждения о неисправности подушек безопасности в большинстве случаев и в целом бывает не много

Помните пожалуйста, что при работе с подушками безопасности вы должны проявлять крайнюю осторожность. Если вы в чем-то не уверенны, а именно, что можете сделать все эти работы самостоятельно, то лучше в этом случае обратиться сразу в специализированный технический центр, где профессионалы устранят данную неисправность

Самыми распространенными датчиками, что часто выходят из строя в современных автомобилях являются: -датчик присутствия пассажира на сиденье и спиральный датчик подушки безопасности в рулевом колесе (катушка подушки безопасности). Датчик присутствия переднего пассажира на сиденье определяет вес пассажира, чтобы тем самым индефицировать возраст данного пассажира.

Это делается по весу пассажира. Данная технология позволяет автоматически отключить переднюю подушку безопасности, если на переднем сиденье сидит ребенок. Дело вот в чем, передняя подушка безопасности представляет серьезную опасность для маленьких детей, поскольку из-за их роста в случае срабатывания передней подушки ее удар может привести к гибели маленького пассажира.

В некоторых автомобилях предусмотрена возможность ручного отключения передней пассажирской подушки безопасности. В этом случае на приборной панели также загорится предупреждение о нерабочей подушке. Примечательно, что даже если при деактивированной вручную подушке безопасности на передние сиденье сядет взрослый человек, то эта подушка включится автоматически.

Кроме всего на некоторых автомобилях, если никто не сидит на переднем сидении, на приборной панели авто также будет гореть предупреждение об отключённой передней подушке безопасности.

Перед тем как устранять появившуюся проблему с датчиком подушки безопасности в рулевом колесе необходимо, изначальн снять с аккумулятора отрицательную клемму провода и подождать 10 — 15 минут для разряда конденсаторов.

Инструкция по проверке и замене предохранителя

При отключении любого узла, связанного с электричеством, первое, что нужно сделать — проверить предохранитель, который должен разъединить цепь при ее перегрузке.

Для этого нужно определить, какой элемент отвечает за работу вышедшего из строя механизма, после чего подготовить запасной, такого же номинала. Приступая к работе, следует выключить все неработающее оборудование и зажигание.

Замена в блоке моторного отсека:

Поднять крышку капота.
Открыть коробку, сдвинув кнопку ее замка вперед. Снять ее движением вверх.
Требуется осмотреть предохранитель и убедиться, что он перегорел: стал почерневшим или сквозь прозрачную часть видно, что плавкая вставка разрушилась.
При помощи пластикового пинцета в крышке или другим инструментом аккуратно вынуть вставку.
На освободившееся место установить новый элемент такого же цвета и номинала.
Закрыть крышку блока и капот, включить зажигание, проверить работу системы.

Для салонного блока:

Вставить пластиковую часть ключа или плоскую отвертку в выемку блока, где находится сгоревший предохранитель.
Из крышки извлечь пластиковые щипцы или воспользоваться пинцетом.
Вынуть вышедший из строя элемент.
Осмотреть его, убедиться, что он вышел из строя – почернел или расплавился.
Заменить его на такой же по цвету и номиналу.
Закрыть панель блока.

Аналогично производят замену и в дополнительном блоке.

Блоки предохранителей Passat B6 условно разделены на 4 группы по месту установки. Буквенная маркировка передается и на предохранители, которые для простоты подбора маркируются по месту установки.

Volkswagen Passat ” >› Logbook › VAG-COM. Установка и сброс межсервисного интервала.

Решил составить для себя небольшой мануальчик. Да и так может кому пригодится.Мануал подойдет для авто начиная с 2001 года.

При ручной адаптации каналы 40-48 должны идти в следующей последовательности: 45, 42, 43, 44, 40, 41

Подключаем VAG-COM. Заходи в выбор контроллера.

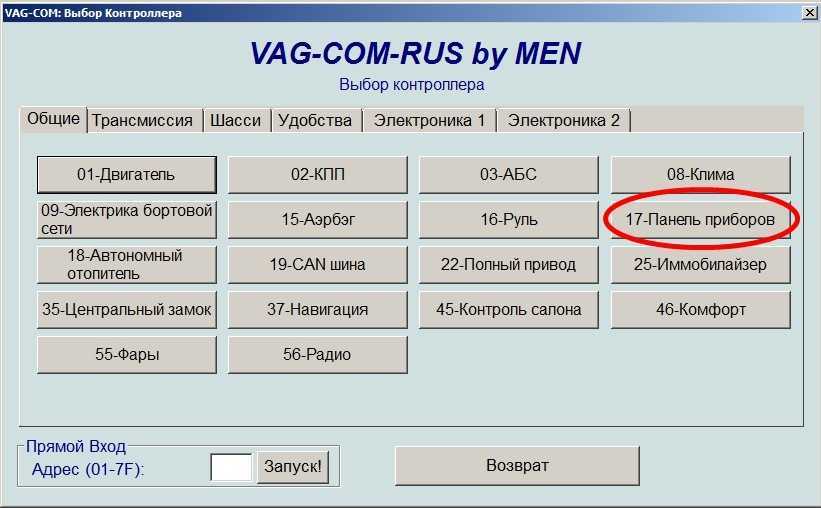

Выбираем контроллер 17 — Панель приборов.

Заходим в блок 10 — Адаптация.

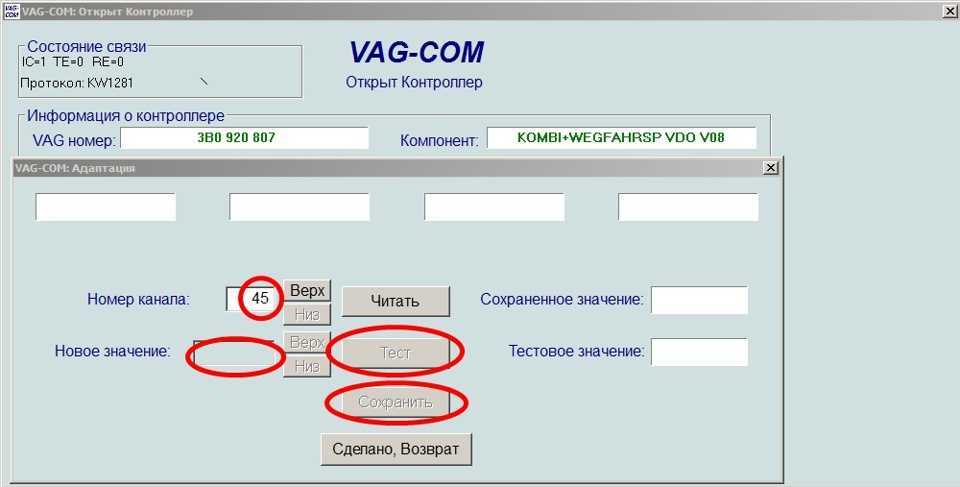

Выбираем канал 45 — Переключение между типами масел.Вводим значение 1 — если обычное масло, не Long LifeВводим значение 2 — если используется масло для бенз. моторов LongLifeВводим значение 4 — если используется масло для диз. моторов LongLifeЯ использую обычное масло — поэтому выбрал значение 1

Далее заходим в канал 42. Здесь устанавливаем минимальный пробег для ТО. Шаг: 00001 = 1000км (00015 = 15000 км). Далее нажимаем Тест и Сохранить.

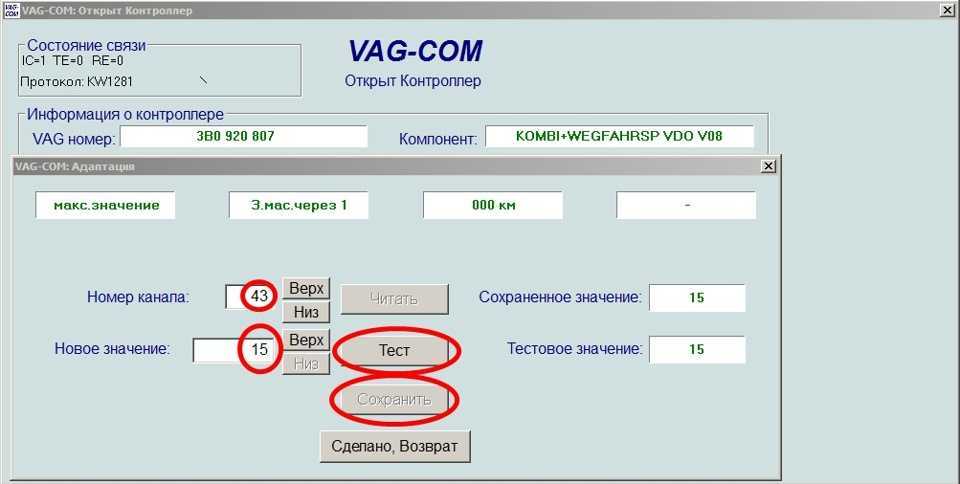

Далее заходим в канал 43. Здесь выставляется максимальный пробег до ТО. Шаг: 00001 = 1000км (00015 = 15000 км).Меньше значения чем 15 поменять не получится, оставляем 15. Далее нажимаем Тест и сохранить.

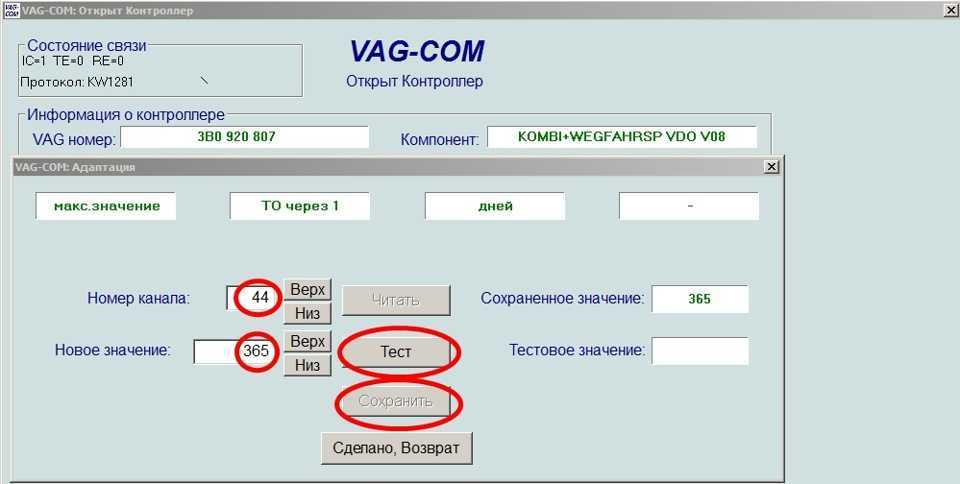

“Далее заходим в канал 44. Здесь выбираем максимальный интервал до ТО в днях. Тут можно оставить значение 365 дней. Нажимаем тест и сохранить.

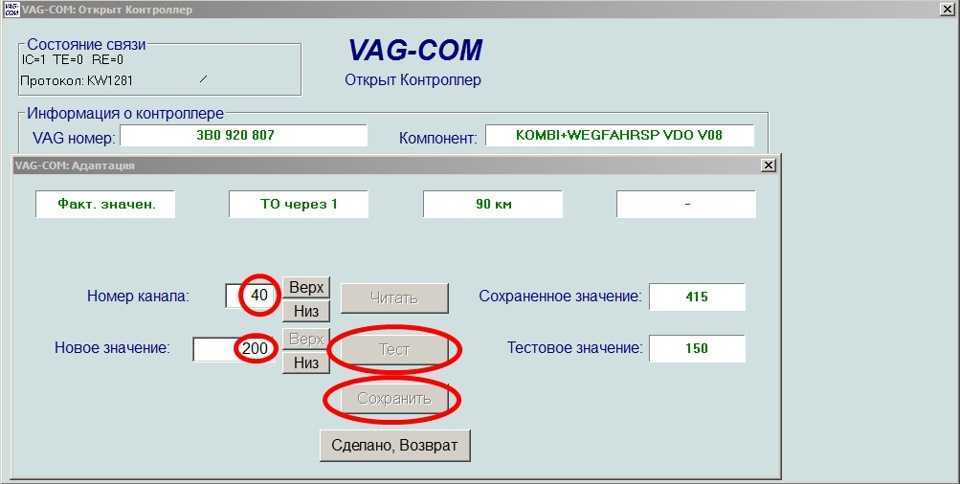

Далее заходим в канал 40. Тут вводим пройденный путь после последнего ТО. Если например провели ТО и забыли обнулить счетчик. Шаг: 00001 = 1000км (00015 = 15000 км). Нажимаем Тест и Сохранить.

Тоже самое делаем в 41 канале. Только вместо км выставляем значение кол-ва дней.

Что бы стереть напоминание о сервисном интервале открываем канал 2, вводим значение 0. Нажимаем тест и сохранить.

Настройка для правильного оповещения о ТО.В 45-й группе — 1В 42-й группе — можно 12 или 15В 43-й группе — здесь значение не даст менять, оставляем 15В 44-й группе — 365В 40-й группе — а здесь нужно будет задать число, что бы от него пошел отсчет. Например если интервал замены масла составляет 8 тыс.км, а максимальный пробег по умолчанию идет 15 тыс.км (заданный в 43-й группе, его не изменить), то получается 15-8 = 7. Вот это число и ставим в эту группу. Отсчет пойдет от него. Через 5 тыс. км уже сработает первое напоминание о ТО.В 41-й группе — можно оставить 0

И каждый раз после замены масла повторять процедуру в 40-й и 41-й группах.

Обнуление интервала без VAG-COM на приборке.После смены масла, и обнуления сервисного интервала нужно произвести следующие действия:

— выключить зажигание— нажать и удерживать кнопку A, рядом со спидометром— включить зажигание.— на дисплее появиться «SERVICE».— отпустить кнопку A.— повернуть регулятор B, рядом с тахометром вправо, чтобы сделать сброс.— отображаемые вид сервиса сброситься, дисплей вернеться с обычный режим.— выключить зажигание
