Реле и предохранители volkswagen touareg

Дополнительный модуль ПП под креслом водителя

Этот модуль содержит силовые предохранители, защищающие несколько приборов или цепей.
Расшифровка блока ПП

Защищаемая цепь или электрооборудование	Номинал, А	Цветовая маркировка	№
Левый модуль ПП в панеле приборов	150		SD 1
Правый модуль ПП в панеле приборов	150		SD 2
Правый модуль ПП в панеле приборов, позиция 9-12	60		SD 3
Реле +12В питание бортовой сети	60		SD 4
Реле клеммы 15	60		SD 5
Резерв			SD 6
Реле дополнительного аккумулятора	250		SD 7
Левый модуль ПП в панеле приборов, позиция 1-6, 56	150		SD 8
+12В контроллер электросети	5		SD 9
+12В контроллер электросети	10		SD 10
+12В контроллер электросети	5		SD 11
Резерв			SD 12
Реле мотора пневмоподвески	40		SD 13
Резерв			SD 14
Прерыватель питания АКБ			1
Реле клеммы 15			2
Реле дополнительного АКБ			3

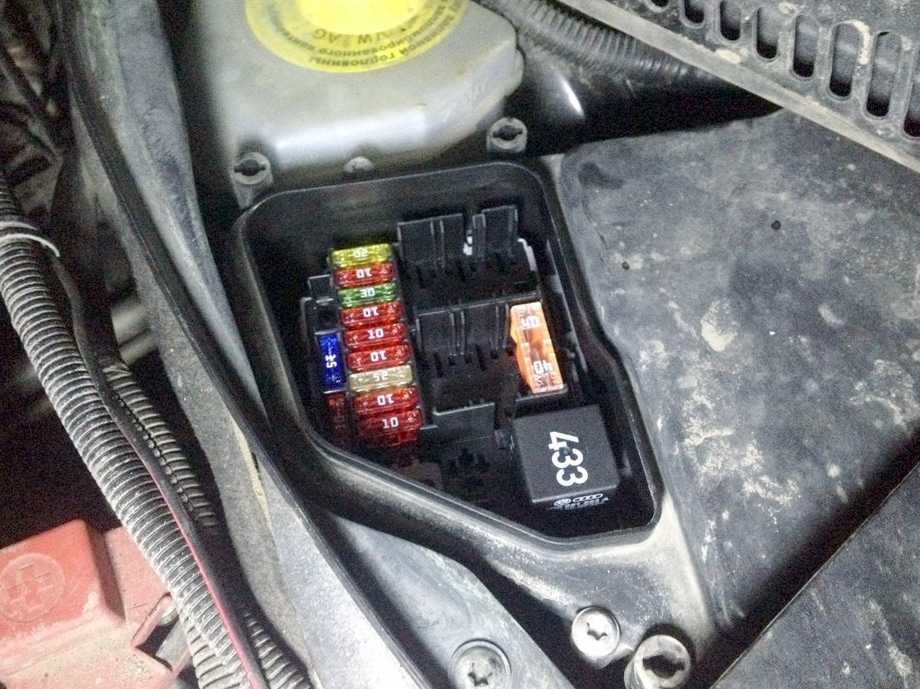

Модуль ПП моторного отсека

Для дизельных и бензиновых ДВС, подкапотный блок предохранителей отличается.

Распиновка моторного модуля ПП для бензинового ДВС

Защищаемая цепь или электрооборудование	Номинал, А	№
Управление 1 вентилятора радиатора ОЖ	60	1
Управление 2 вентилятора радиатора ОЖ	60	2
Реле системы EGR, насос системы EGR	40	3
Реле системы EGR, насос системы EGR, ДВС 6.0 л	40	4
Катушки зажигания 7-12 цилиндр, ДВС 6,0 л	30	5
Катушки зажигания 1-6 цилиндр, ДВС 6,0 л	30	6
Топливная форсунка 1-3 цилиндр, ДВС 3,2л	20	7
Катушки зажигания 1-8 цилиндр, ДВС 4,2 л	20	7
Топливная форсунка 7-12 цилиндр, ДВС 6,0 л	10	7
Топливная форсунка 4-6 цилиндр, ДВС 3,2л	20	8
Топливная форсунка 1-6 цилиндр, ДВС 6,0 л	10	8
Клапан впускного коллектора изменяемой длинны, регулировка фаз впускных и выпускных клапанов, ECU Motronic	30	9
Комплексный предохранитель:	10	10
диагностика топливной,
сенсор давления,
клапан 1-2 абсорбера,
ДМРВ,
реле тормозных усилий,
климат-контроль,
дополнительная помпа ОЖ,
реле генератора.
Компрессор кондиционера, сенсор	15	11
климат-контроль
Давление и температура масла в ДВС 3,2 л
Компрессор кондиционера, сенсор	10	11
климат-контроль
реле генератора, ДВС 3,6 л
Клапан абсорбера, датчик системы кондиционирования, сенсор 1-2 изменения фаз ГРМ, ДВС 6,0 л	15	11
Реле EGR, реле дополнительной помпы ОЖ, ДВС 3,2 л	5	12
Клапан абсорбера, сенсор изменения фаз ГРМ, ДВС 3,6 л	10	12
Комплексный предохранитель:	20	12
электротермостат,
привод изменения длины впускного коллектора,
сенсор давления,
привод впускных каналов,
прокачка антифриза после остановки,
сенсор 1-2 изменений фаз ГРМ,
реле генератора,
климат-контроль,
контроллер вентиляторов радиатора.
Бензонасос, ДВС 3,2 л	15	13
Контроллер бензонасоса, ДВС 3,6 и 4,2 л	25	13
Реле бензонасоса, бензонасос подкачки, ДВС 6,0 л	15	13
Бензонасос подкачки, регулировка давления, ДВС 3,6 и 3,2 л	15	14
Два клапана дозировки горючего, ДВС 4,2 л	10	14
Бензонасос, реле бензонасоса, ДВС 6,0 л	15	14
+12В питание Motronic, реле бензонасоса	10	15
Вакуумный усилитель тормозов, реле тормозного усилителя, ДВС 3,2 3,6 и 4,2 л	15	16
Вакуумный усилитель тормозов, реле дополнительной помпы ОЖ, реле тормозного усилителя, ДВС 6,0 л	15	16
Датчик кислорода 1-2, подогрев датчика кислорода 1-2, ДВС 3,2 3,6 и 4,2 л	15	17
Датчик кислорода 1-4, подогрев датчика кислорода 1-4, ДВС 6,0 л	30	17
Датчик кислорода 1-2, подогрев датчика кислорода 1-2, после каталитического нейтрализатора, ДВС 3,2 3,6 и 4,2 л	7.5	18
Датчик кислорода 1-4, подогрев датчика кислорода 1-4, после каталитического нейтрализатора, ДВС 6,0 л	15	18

Предохранители панели (слева)Touareg (2002-2005)

Панель предохранителей расположена за крышкой на левой стороне приборной панели.

Предохранители (справа) Touareg (2002-2005)

Панель предохранителей расположена за крышкой на правом конце приборной панели.

№	Назначение	(А)
СК1	Розетка тягово-сцепного устройства (Hella), блок управления детектором прицепа (Westfalia)	15
СК2	Блок управления системой помощи при парковке	5
СК3	Блок управления детектором прицепа	15
СК4	Телематика, телефон	5
СК5	Блок управления детектором прицепа (Westfalia)	15
СК6	АБС с блоком управления EDS	30
СК7	Блок управления раздаточной коробкой	5
СК8	Блок управления бортовой сетью/дополнительный дальний свет	20
СК9	Не назначен	–
СК10	ТВ-тюнер	5
СК11	Радио, блок управления с дисплеем для радио и навигационной системы	10
СК12	Усилитель звуковой системы	30
СК13	Не назначен	–
СК14	Центральный блок управления системой комфорта, лампы левого стоп-сигнала и задних фонарей	15
СК15	Задний правый стеклоподъемник	25
СК16	Освещение багажного отделения	10
СК17	Блок управления бортовой сети, правый ближний/дальний свет	15
СК18	Реле обогрева заднего стекла	30
СК19	Не назначен	–
СК20	Не назначен	–
СК21	Выпуск запасного колеса	10
СК22	Блок управления подогревом сиденья водителя Блок управления подогревом сиденья переднего пассажира	30
СК23	Блок управления климаттроником	10
СК24	Регулировка сиденья переднего пассажира с блоком памяти	30
СК25	Задний блок управления и индикации Climatronic	5
СК26	Не назначен	–
СК27	Адаптивный блок управления подвеской	15
СК28	Не назначен	–
СК29	Блок управления автоматической коробкой передач	10
СК30	Реле системы фиксации мощности	20
СК31	Центральный блок управления системой комфорта	15
СК32	Блок управления двери переднего пассажира,	10
Блок управления задней правой дверью
СК33	Индивидуализация	15
СК34	Стеклоподъемник передний правый	25
СК35	Блок управления бортовой сети/указатели поворота, правый габаритный огонь	10
СК36	Модуль крыши, телефон, модуль компаса (управление распознаванием положения автомобиля	5
СК37	Не назначен	–
СК38	Кнопка TCS и ESP	10
АБС с блоком управления EDS
СК39	Реле обогрева ветрового стекла для левой стороны, реле обогрева ветрового стекла для правой стороны.	5
СК40	Блок управления раздаточной коробкой	10
СК41	Блок управления детектором прицепа (Westfalia)	10
СК42	Блок управления гаражными воротами, контрольная лампа открывания гаражных ворот	5
СК43	Выключатель света заднего хода	5
СК44	Регуляторы обогрева передних и задних сидений (с 11.2003)	5
СК45	Не назначен	5
СК46	Не назначен	–
СК47	Не назначен	–
СК48	Адаптивный блок управления подвеской	10
СК49	Внутреннее зеркало с автоматическим затемнением, Телефон	5
СК50	Кнопка расцепления стабилизатора поперечной устойчивости	5
СК51	Блок управления автоматической коробкой передач	20
СК52	Переключатель Tiptronic, соленоид блокировки рычага селектора в положении P, многофункциональный переключатель	5
СК53	Реле обогрева лобового стекла с левой стороны	30
СК54	Реле обогрева ветрового стекла с правой стороны	30
СК55	Не назначен	–
СК56	АБС с блоком управления EDS	40
СК57	Блок управления раздаточной коробкой	40

Где Находится Реле Компрессора Пневмоподвески Туарег ~ AUTOTEXNIKA.RU

Управление по подмене компрессора пневмоподвески Porsche Cayenne, VW Touareg, Ауди Q7

Во время подмены компрессора пневматической подвески зажигание автомобиля должно быть выключено!

Рекомендации перед началом демонтажа компрессора

Нужно установить фронтальные колёса в прямое положение. Реле компрессора пневмоподвески Туарег; так как там находится воздух под давлением и. Нужно пользоваться подъёмной платформой (подъёмником), которая способна поднять кузов транспортного средства до вывешивания колёс.

Потом нужно поднять машину, за ранее посмотрев в руководстве по эксплуатации, где в тс размещаются опорные точки, служащие для подъёма кузова. Не следует забывать, что смещение автомобиля на подъёмнике может нанести вред здоровью.

Снятие с кузова автомобиля

Перебегаем конкретно к демонтажу. Иллюстрированное руководство по замене компрессора пневмоподвески в находится под. Снимаем защитный кожух, который находится под машиной со стороны пассажирского сиденья, для получения доступа к компрессору. После нужно отсоединить две кабельные стяжки, которые задерживают соединительные провода.

После этого необходимо отсоединить три электронных разъема компрессора пневмоподвески.

Примечание: для удаления пневмопроводов из быстроразъёмного фитинга необходимо вдавить его вовнутрь, нажав с обеих сторон (для этого можно воспользоваться рожковым ключом подходящего размера), и затем вытянуть пневмопровод.

Туарег GP 3.0 дизель / Почему надо менять реле компрессора пневмы / VW Touareg 3.0 TDI

Туарег GP 3.0 дизель / Почему надо менять реле компрессора пневмы / VW Touareg 3.0 TDI Контакты реле подгорают, .

После этого нужно отсоединить пневмопровод компрессора пневматической подвески, расположенный между осушителем и компрессором.

Затем требуется пневмопроводы отсоединить от блока пневмоклапанов (черный провод (P) нужно оставить на месте).

После этого удалите три крепёжных болта, которые соединяют компрессор с кузовом. Компрессора, Замена реле компрессора пневмоподвески в. Теперь нужно отсоединить коричневый пневмопровод, который находится с обратной стороны пневмокомпрессора. Для извлечения пневмопровода необходимо нажать на быстроразъёмный фитинг и вытянуть провод, после чего можно снимать компрессор.

Конечная разборка после снятия с машины

Отсоединяем от осушителя провод, обозначенный на блоке клапанов как «P». Отсоедините его от самого блока. Система состоит из компрессора, и реле находится где он находится и. Затем удалите с обратной стороны опорного кронштейна две гайки и снимите кронштейн.

Теперь необходимо снять жгут проводов термодатчика, ослабив винт крепления датчика, отсоединив штуцер и сняв датчик. Автосервис по ремонту Фольксваген Туарег в Замена компрессора находится по.

На этом этапе необходимо извлечь три изоляционных крепления из компрессора, которые будут использоваться в будущем на новом компрессоре пневмоподвески.

Если крепления повреждены, их необходимо заменить.

Блок предохранителей Шкода Октавия: маркировка, распиновка, расположение

Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Шкода Октавия имеется два места расположения: салон и под капотом. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

Предохранители салона

Схема расположения предохранителей в монтажном блоке, который находится Октавия:

Номер	Сила тока,А	Цвет	Назначение предохранителя
1	10	Красный	Обогрев зеркал, реле прикуривателя
2	10	Красный	Указатели поворота
3	5	Светло-коричневый	Лампа освещения вещевого ящика
4	5	Светло-коричневый	Лампы фонаря освещения номерного знака
5	7,5	Коричневый	Обогрев сидений, обогрев наружных зеркал
6	5	Светло-коричневый	Блок управления центральным замком
7	10	Красный	Задние фонари, датчики системы помощи при парковке
8	5	Светло-коричневый	Телефон
9	5	Светло-коричневый	Блок управления ABS, ESP
10	10	Красный	Зажигание
11	5	Светло-коричневый	Комбинация приборов
12	7,5	Коричневый	Диагностический разъем
13	10	Красный	Стоп-сигналы
14	10	Красный	Блок управления освещением салона
15	5	Светло-коричневый	Комбинация приборов
16	10	Красный	Кондиционер
17	5/30	Светло-коричневый/зеленый	Обогрев жиклеров омывателей
18	10	Красный	Лампа правой фары дальнего света
19	10	Красный	Лампа левой фары дальнего света
20	15	Синий	Лампа правой фары ближнего света, электрокорректор света фар
21	15	Синий	Лампа левой фары ближнего света
22	5	Светло-коричневый	Лампа правого заднего габаритного фонаря
23	5	Светло-коричневый	Лампа левого заднего габаритного фонаря
24	20	Желтый	Стеклоочиститель ветрового стекла
25	25	Белый	Вентилятор системы отопления
26	25	Белый	Обогрев стекла двери задка
27	15	Синий	Стеклоочиститель стекла двери задка
28	15	Синий	Реле топливного насоса
29	15/10	Синий/красный	Электронный блок управления двигателем
30	20	Желтый	Электропривод люка крыши
31	—	—	Резерв
32	10,30	Красный, зеленый	Топливные форсунки
33	20	Желтый	Омыватели фар
34	10	Красный	Электронный блок управления двигателем
35	30	Зеленый	Штепсельная розетка в багажнике
36	15	Синий	Противотуманные фонари
37	20/5	Жёлтый/светло-коричневый	Электронный блок управления двигателем
38	15	Синий	Блок управления центральным замком, лампа освещения багажного отделения
39	15	Синий	Аварийная световая сигнализация
40	20	Желтый	Звуковой сигнал
41	15	Синий	Предохранитель прикуривателя шкода октавия
42	15	Синий	Аудиосистема, телефон
43	10	Красный	Электронный блок управления двигателем
44	15	Синий	Обогрев сидений
RES	—	—	Резерв

Неисправный термостат

Заклинивший клапан термостата – признак неисправности всех без исключения автомобилей. Обычно двигатель во время движения должен прогреться до рабочей температуры не более чем за 10 минут (зимой на холостом ходу может потребоваться гораздо больше времени). Если подвижность клапана нарушена, чему способствует образование накипи на внутренних стенках термостата, он начинает расклиниваться и в конечном итоге вообще перестает двигаться, и это может происходить в открытом, закрытом или промежуточном положении. Замена термостата – процедура несложная, основная проблема – разобрать трубы, так как обычно хомут и сама труба прилипают к штуцеру и с их снятием придется повозиться. Шаги по замене термостата:

• откручиваем колпачок РБ;
• ставим под термостат емкость для тосола;
• снимаем трубы;
• откручиваем гаечным ключом на 10 два болта, которые фиксируют термостат к двигателю;
• снимает термостат вместе с прокладкой;
• подождать 10-15 минут, пока стечет охлаждающая жидкость;
• установить новую деталь;
• залейте новый антифриз.

Замена предохранителей на nissan primera p12

Подготовительный этап:

• Отвертка с плоским наконечником;
• Дополнительное освещение;
• Комплект новых реле – коммутаторов, предохранителей;
• Пинцет для извлечения плавильных элементов.

Последовательность действий при замене модулей в салоне:

• Устанавливаем машину в периметр ремонтной зоны, блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
• Левый руль: открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, снимаем крышку;
• По порядковому номеру, указанному на тыльной стороне крышки, находим модуль. Пинцетом извлекаем его со штатного места, заменяем новым.

Чтобы заменить монтажный блок целиком необходимо дополнительно открутить два крепежных винта, фиксирующих плату к корпусу торпеды.

Замена предохранителей в моторном отсеке Ниссан Примера третьего поколения (Р12):

• Выключаем зажигание, выжимаем стояночный тормоз на Nissan Primera P12, открываем капот;
• Слева за аккумуляторной батареей расположен пластиковый корпус черного цвета, отщелкиваем крышку;
• По порядковому номеру находим предохранитель, реле – коммутатор. Извлекаем его, заменяем новым по мере необходимости, проводим профилактику.

Предохранители и блоки реле для Volkswagen Touareg (2005-2010) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Volkswagen Touareg (7L facelift) (2005, 2006, 2007, 2008, 2009, 2010).

Проверка и замена предохранителей

Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.

Уведомление

• Никогда не заменяйте предохранитель на предохранитель с более высоким номинальным током. Заменяйте перегоревший предохранитель только предохранителем той же силы тока (того же цвета и такого же отпечатка) и того же габаритного размера.
• Никогда не ремонтируйте предохранители.
• Никогда не заменяйте предохранители металлической полосой, скрепкой или аналогичным предметом.
• Если вновь замененный предохранитель снова перегорит через короткое время, электрическую систему следует проверить у официального дилера Volkswagen или в авторизованном сервисном центре Volkswagen.

Разновидности предохранителей, используемых в Фольксваген Туарег

Фольксваген Туарег оснащен различными видами предохранителей, которые обеспечивают защиту электрической системы автомобиля от перегрузок и короткого замыкания.

Основной тип предохранителей, применяемых в Туареге, — это плавкие предохранители. Они представляют собой тонкие проволочные элементы, которые при превышении допустимого тока перегорают, прерывая цепь и предотвращая повреждение электрооборудования.

Существуют несколько разновидностей плавких предохранителей, которые используются в Фольксваген Туарег:

1. Номинальные предохранители: Они имеют определенный номинал тока, превышение которого приведет к их перегоранию. Как правило, на каждый электрический потребитель в Туареге (фары, стеклоочистители, радио и т. д.) установлен свой номинальный предохранитель. Это позволяет быстро определить причину перегорания предохранителя и устранить неисправность.
2. Максимальные предохранители: Они предназначены для защиты основной электрической цепи автомобиля и обычно устанавливаются на центральной панели предохранителей в салоне автомобиля.
3. Дополнительные предохранители: Эти предохранители устанавливаются для защиты дополнительных электрических потребителей, таких как дополнительное освещение или система безопасности.
4. Резервные предохранители: Резервные предохранители предназначены для замены перегоревших предохранителей в случае неисправности. Они обычно хранятся в автомобиле и могут быть использованы в случае необходимости.

Кроме плавких предохранителей, Туарег также использует реле. Реле – это электронный устройство, которое управляет работой электрической цепи, переключая и регулируя поток электроэнергии. Реле может быть использовано, например, для управления работой осветительных приборов, стеклоочистителей или автоматических дальнего света.

Все предохранители и реле в Фольксваген Туарег предназначены для обеспечения безопасной работы автомобильной электросистемы и должны заменяться только аналогичными элементами с указанными характеристиками.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Цепи, защищаемые предохранителями golf 2 выпуска с 08.1989

Цепи, защищаемые предохранителями	Величина тока, А
1	Ближний свет левой фары	10
2	Ближний свет правой фары	10
3	Лампа подсветки приборов, фонарь освещения номерного знака	10
4	Лампа освещения вещевого ящика	15
5	Стеклоочиститель и омыватель ветрового стекла	15
6	Вентилятор отопителя	20
7	Правый задний фонарь, лампа стояночного света	10
8	Обогрев заднего стекла	20
9	Противотуманные фары	15
10	Дальний свет левой фары	10
11	Дальний свет правой фары	10
12	Звуковой сигнал	10
13	Фонарь заднего хода, подогрев омывателя	10
14	Клапан отсечки топлива (дизельный двигатель)	10
15	Панель приборов	15
16	Аварийная сигнализация	10
17	Свободный	–
18	Электровентилятор, реле кондиционера	30
19	Лампа сигнала торможения	10
20	Плафон освещения салона	15
21	Радиоприемник и прикуриватель	10

Engine compartment

This relay and fuse box is located in the air intake compartment of the engine compartment.

For example

Diagram

Designation

1	60A radiator fan control unit, radiator fan
2	30A radiator fan control unit, radiator fan
3	40A secondary air pump
4	40A secondary air pump
5	30A ignition coil, fuses in the relay and fuse box
6	30A ignition coil
7	10A Cylinder Injector, Fuel Cooling Pump Relay 20A Ignition Coil
8	10A injector cylinder 20A ignition coil
9	30A Motronic control unit, engine control unit, diesel injection control unit
10	10A high pressure sensor, air mass meter, air conditioning control unit, alternator connection relay, auxiliary cooling pump relay, brake booster relay (3.2 l), fuel system diagnostic pump, turbocharger control unit
11	15A oil level and temperature sensor, Climatronic control unit, absorber solenoid valve, turbocharger control unit 10A Air conditioning control unit
12	5A secondary air pump relay, electric fuel pump relay 10A absorber solenoid valve 1, regulator,  glow plug control unit 20A coolant thermostat electronically controlled engine, high pressure sensor, coolant circulation relay after off. engine, air conditioning control unit, intake camshaft adjuster valve, intake manifold geometry change motor
13	15A fuel pressure regulator, fuel pump
14	15A fuel pressure regulator, fuel pump 10A fuel metering valve
15	15A fuel pump relay, Motronic control unit, engine control unit
16	10A parallel battery relay, 30A brake pump
17	15A lambda probe 30A lambda probe
18	7.5 / 15A lambda probe after catalytic converter

Relay

A1	Glow plug control unit (475)
A2	Terminal 30 power supply relay (109) / (219)
A4	Fuel pump relay (53)
A6	Fuel cooling pump relay (404)
A5	Additional coolant pump relay (404)
A3	Glow plug control unit (475)
B6	Additional fuel pump relay (449)
B7	Not used
B4	Low heating power relay (100) Power supply relay 1 (100)
B3	High power heating relay (100)
B1	Terminal 30 power supply relay (219)
B2	Fuel pump relay (53)
C20	Terminal 50 power supply relay (433)
C19	Fuel boost pump relay (404)

On our YouTube Channel, we placed video. See and subscribe.

That’s all. If you know how to make the material better – write in the comments.

Действия в ЧС VW Touareg с 2002 г. Замена предохранителей VW Touareg с 2002 г

Примечание По бокам передней панели размещены блоки плавких предохранителей. — По таблице предохранителей установите, в каком блоке и на каком месте находится неисправный предохранитель. — Выключите зажигание и неработающее электроустройство.

— Вставьте плоский конец отвертки в отверстие в крышке (1).

Снятие крышки блока предохранителей (слева на передней панели). Снятие крышки блока предохранителей (справа на передней панели). — Приподнимите крышку в направлении стрелки (2). — Пинцетом извлеките соответствующий предохранитель. — Если предохранитель перегорел (видно по расплавленной перемычке), замените его на новый предохранитель, рассчитанный на тот же ток (такого же цвета и с такой же маркировкой) и такого же размера.

Электроцепи защищены плавкими предохранителями. Следует постоянно иметь в автомобиле несколько разных запасных предохранителей. Их можно приобрести в сервисном предприятии Volkswagen.

Цветная маркировка предохранителей

Цвет	Ток, А
лиловый	3
бежевый	5
коричневый	7,5
красный	10
синий	15
желтый	20
белый или прозрачный	25
зеленый	30
оранжевый	40

ВНИМАНИЕ Применение неподходящих или отремонтированных предохранителей может привести к пожару или аварии. — Никогда не пытайтесь отремонтировать предохранители

— Никогда не заменяйте сгоревший предохранитель на предохранитель, рассчитанный на больший ток. — Заменяйте сгоревший предохранитель только на новый, рассчитанный па тот же ток (того цвета и такой же маркировки), и одинакового размера. — Никогда не ставьте вместо неисправного предохранителя проволоку, канцелярские скрепки и прочие предметы, даже кратковременно! — Если новый предохранитель через некоторое время опять перегорел, следует проверить соответствующее электроустройство и его цепь в специализированной мастерской.

— Если поставлен предохранитель, рассчитанный на больший ток, возможно появление отказов в других электроцепях.

Левый блок предохранителей в передней панели. Правый блок предохранителей в передней панели. В таблице показано местонахождение предохранителей для основных потребителей тока. В правом столбце указано место, далее в скобках ток в амперах. Для одного потребителя тока могут быть предусмотрены несколько предохранителей. Дополнительно указано, находится ли предохранитель в левом или правом блоке на передней панели. В то же время несколько потребителей тока могут быть защищены одним предохранителем. В блоках предусмотрено место для запасных предохранителей (А). Кроме того, в моторном отсеке и прочих местах имеются и другие предохранители. Эти предохранители заменяют в сервисном предприятии.

Потребитель тока	Расположение, (в скобках номинал тока, А)
Левый блок	Правый блок
Ближний свет	35 (15)	—
Тягово-сцепное устройство	—	3 (15), 5 (15), 41 (10)
Штекерное гнездо для кабеля прицепа (постоянный плюс)	—	1 (15)
Указатели поворота	17 (10)	35 (10)
Сигналы торможения	38 (10)	—
CD-чейнджер	—	9 (5)
Дальний свет	35 (15)	—
Вентилятор	56 (40), 57 (40)	—
Обогрев заднего стекла	—	18 (30)
Задний стеклоочиститель	52 (30)	—
Звуковой сигнал	16 (20)	—
Внутреннее освещение	12 (20)	—
Электрорегулировка рулевой колонки	44 (30), 26 (10)	—
Обогрев рулевого колеса	33 (15)	—
Противотуманные фары	19 (15)	—
Аудио / Навигатор / ТВ	43 (30)	10 (5), 11 (10), 12 (30)
Задние фонари	15 (15)	14 (15)
Стеклоочистители	8 (30)	—
Электролюк	42 (30)	—
Электропривод тягово-сцепного устройства	—	19 (30 или 25)
Электрорегулировка сидений	20 (30), 44 (30)	20 (30), 22 (30)
Обогрев сидений	34 (5), 39 (5), 45 (30)	22 (30)
Электропривод наружных зеркал	—	49 (5)
Стояночный свет	17 (10)	35 (10)
Штепсельные розетки	1 (20), 3 (20), 5 (20)	—
Телефон	—	4 (5), 49 (5)
Центральный замок	11 (15)	32 (10)

ВНИМАНИЕ Применение неподходящих или отремонтированных предохранителей может привести к пожару или аварии. Примечание — Для одного потребителя тока могут быть предусмотрены несколько предохранителей

— В то же время несколько потребителей тока могут быть защищены одним предохранителем

Примечание — Для одного потребителя тока могут быть предусмотрены несколько предохранителей. — В то же время несколько потребителей тока могут быть защищены одним предохранителем.

— В блоке предохранителей в передней панели предусмотрено место для запасных предохранителей.

Блок в салоне

Он находится в нижней части приборной панели за защитной крышкой.

Обозначение на крышке

Фото — схема

Описание

1	30А Электропривод сиденья водителя — P/SEAT DRV
2	25А Омыватель фар — H/LP WASHER
3	25А Электро стекло подъемники (правая сторона) — P/WDWRH
4	10А Электропривод замка двери задка — T/GATE OPEN
5	25А Электро стекло подъемники (левая сторона) — P/WDWLH
6	20А Центральный замок — DR LOCK
7	20А Запасной — SPARE
8	20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2
9	20А Электропривод сиденья водителя — P/SEAT ASS
10	15А Стеклоочиститель окна двери задка — RR WIPER
11	7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3
12	15А Обогрев передних сидений — S/HEATER FRT
13	10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC
14	7,5А Кондиционер — A/CON
15	7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2
16	10А Обогрев наружных зеркал, кондиционер — HTD MIRR
17	7,5А Освещение салона — INTERIOR LAMP
18	7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2
19	7,5А Противоугонная сигнализация — B/HORN
20	20А Электропривод люка в крыше — SUNROOF
21	10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2
22	15А Обогрев рулевого колеса — HTDSTRG
23	20А Блок предохранителей и реле в моторном отсеке — IG1
24	25А Стеклоочиститель ветрового окна, датчик дождя — WIPER
25	7,5А Иммобилизатор — MEMORY 2
26	7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1
27	10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH
28	7,5А Комбинация приборов, часы — CLUSTER
29	7,5А Электро усилитель рулевого управления — POWER STEERING
30	7,5А Резерв — SPARE
31	7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START
32	15А Аудиосистема, часы — MULTI MEDIA
33	10А Резерв — SPARE
34	25А Система доступа в автомобиль без ключа — PDM 1
35	15А Передняя электрическая розетка — P/OUTLET 1
36	7,5А Комбинация приборов — A/BAG IND
37	10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1
38	15А Система пассивной безопасности SRS — A/BAG

За прикуриватель отвечает предохранитель 8 на 20А.

Основной блок

Главный блок предохранителей и реле находится в левой части подкапотного пространства.

Пример расположения

Схема с крышки блока

Фото — схема

Обозначение предохранителей

1	25А Резерв — SPARE
2	7,5А Резерв — SPARE
3	10А Свет заднего хода — B/UPLP
4	15А Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа — ECU4
5	10А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3
6	15A Электронный блок управления АКП, стоп-сигналы — TCU2
7	10А Резерв — SPARE
8	15А Резерв — SPARE
9	20А Резерв — SPARE
10	15A Топливный насос — F/PUMP
11	15A Электронный блок управления двигателем — ECU3
12	15A Звуковые сигналы — HORN
13	10A Топливный насос — INJECTOR
14	10A Электронный блок управления двигателем — ECU2
15	20A Катушки зажигания — IGN COIL
16	10A Стартер, система изменения фаз газораспределения — ECU9
17	20A Электронный блок управления двигателем — ECU1
18	10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8
19	15F Обогрев ветрового стекла — DEICER
20	15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP
21	20A Электронный блок управления двигателем — TCU1
22	40A Электронный блок управления АКП — DCT1
23	40A Предохранители №10-18 — EMS
24	50А Блок предохранителей в салоне — B+3
25	50А Электро вентилятор отопителя — BLOWER
26	10А Кондиционер — A/CON
27	10А Датчик дождя — WIPER FRT
28	40А Обогрев заднего стекла — RRHTD
29	40А Выключатель зажигания, блок предохранителей в салоне — IG1
30	40А Электронный блок управления АКП — DCT2
31	30А Электропривод стояночного тормоза — EPB1
32	30А Электропривод стояночного тормоза — EPB1
33	40А Электро вентилятор радиатора системы охлаждения — C/FAN

Зачем менять предохранитель кондиционера на Volkswagen Touareg?

.Итак, давайте начнем нашу страницу содержимого о расположении предохранителя кондиционера вашего Volkswagen Touareg благодаря его изменению. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. Очевидно, если ваш кондиционер не работает на фольксваген туарег Более того, если вы уже перезарядили его, проверили на предмет возможных утечек в системе и если вы проверили, что компрессор кондиционера исправен, вполне возможно, что причиной является предохранитель. Вы должны знать, что предохранитель работает как защитное устройство для предотвращения перенапряжения на вашем Volkswagen Touareg. . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. Как правило, вы захотите замените предохранитель кондиционера Volkswagen Touareg, когда он больше не работает без видимой причины .
