Фольксваген туарег где находится аккумулятор

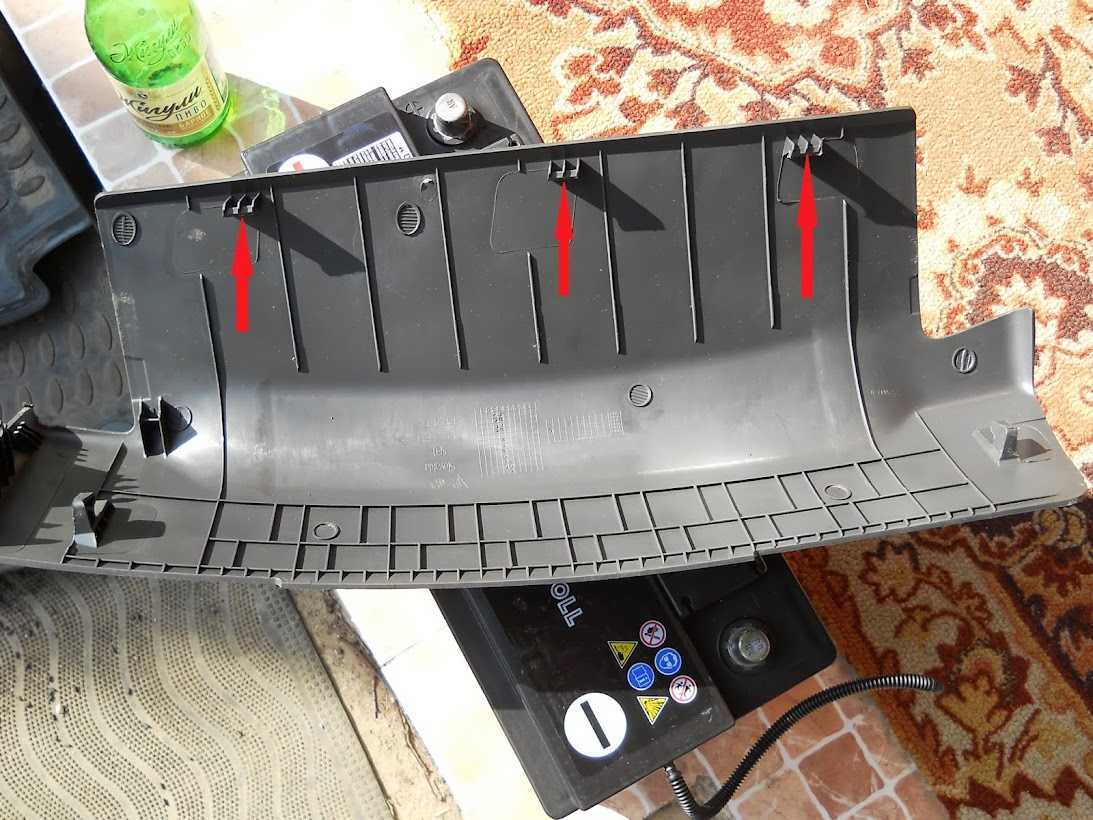

Снимаем пластиковую защиту под передним сидением, для этого тянем нижний край от пола вперед, отщелкиваем защелки

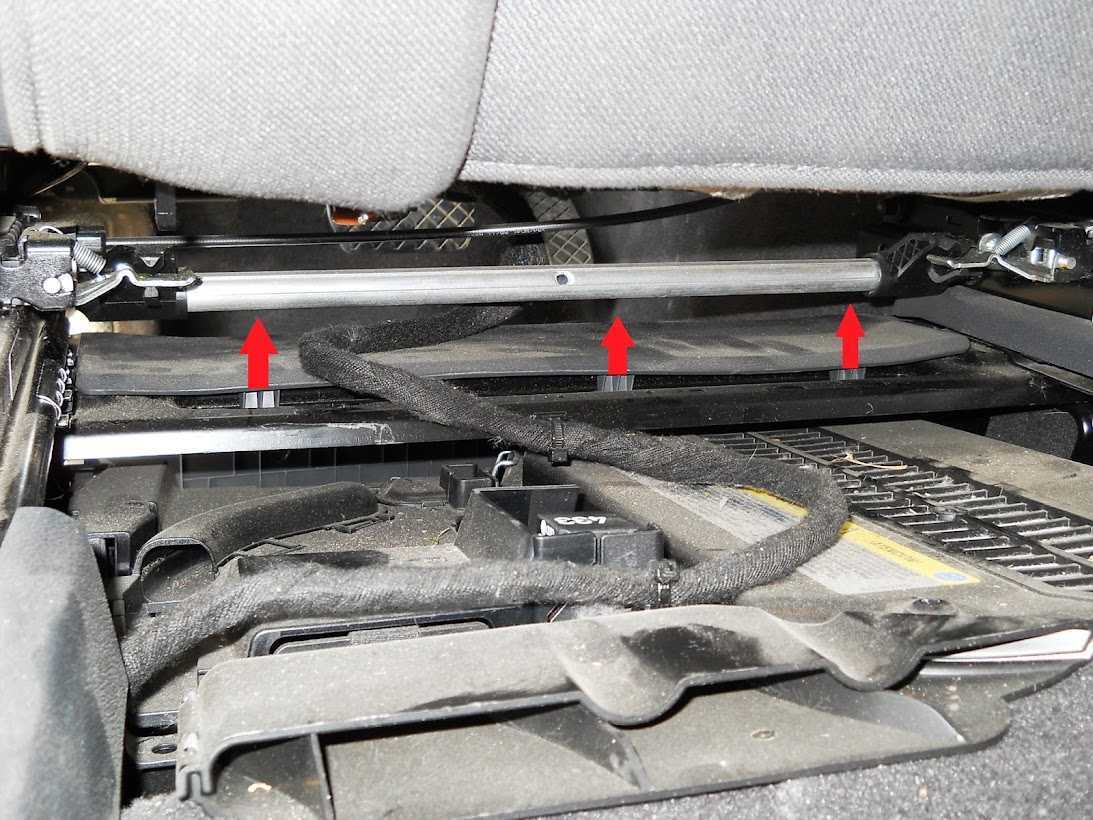

Потом я поднял сидение полностью вверх и сдвинул до конца вперед, от заднего сидения залезаем под переднее и отщелкиваем 3 защелки
Сдвигаем сидение назад и вытаскиваем защиту.

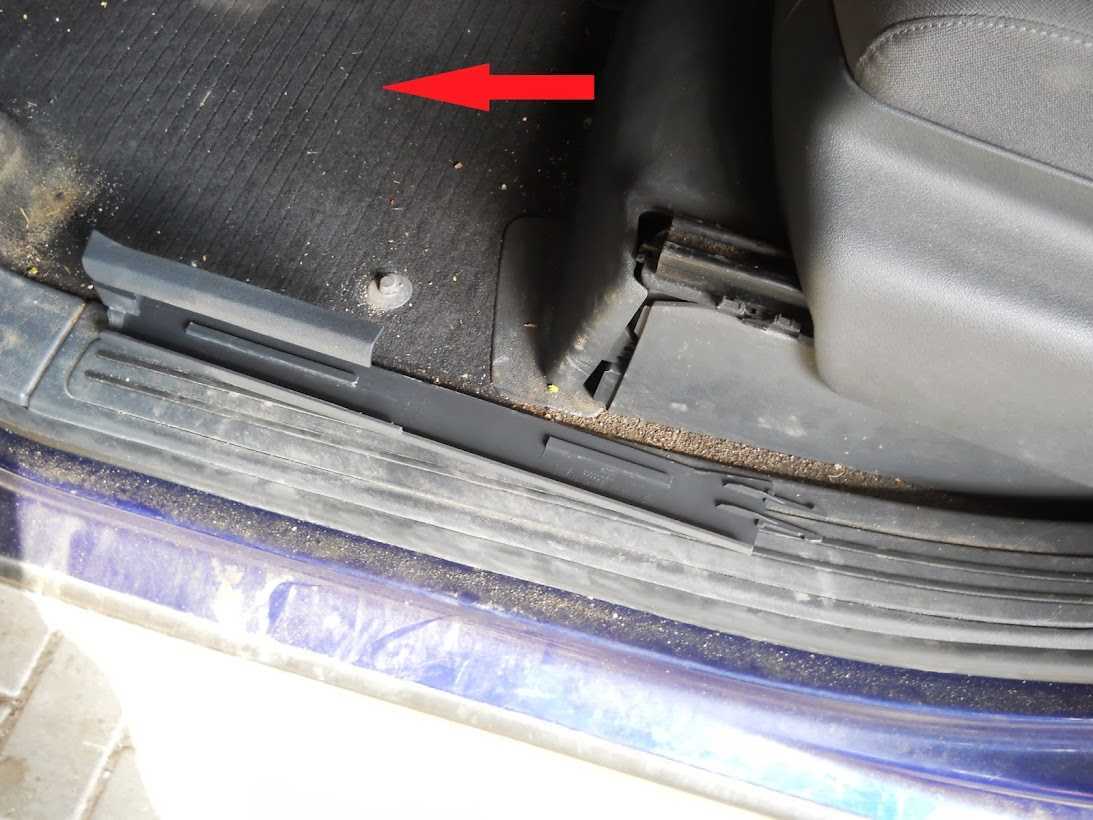

Снимаем пластиковые заглушки перед сидением

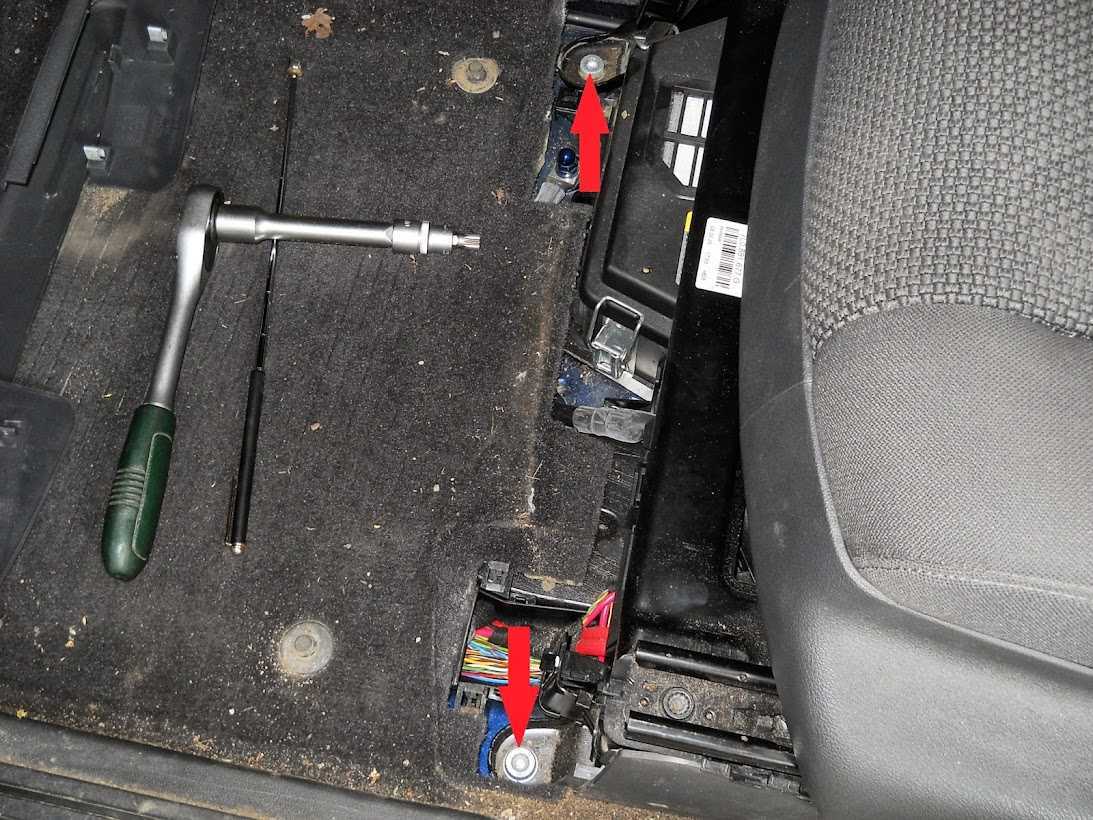

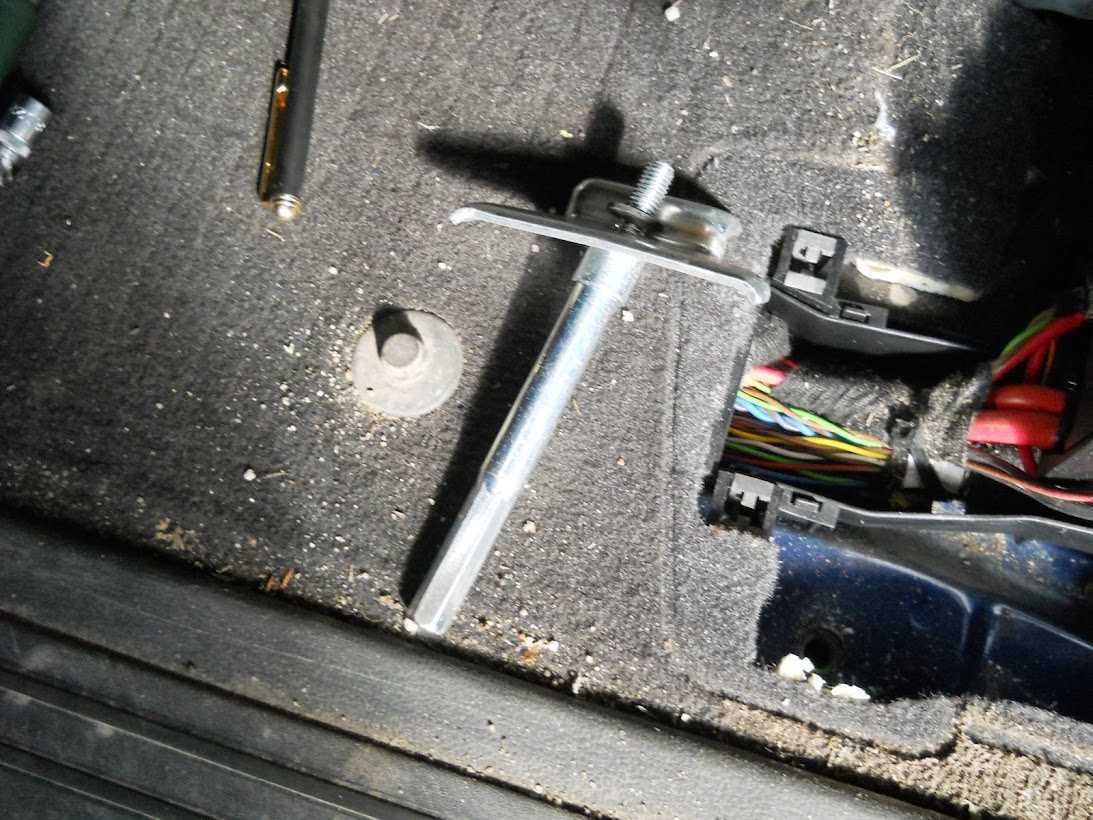

Выкручиваем два болта головкой М10 (если будет необходимость в замене болтов, то номерок для заказа N 910 192 02)

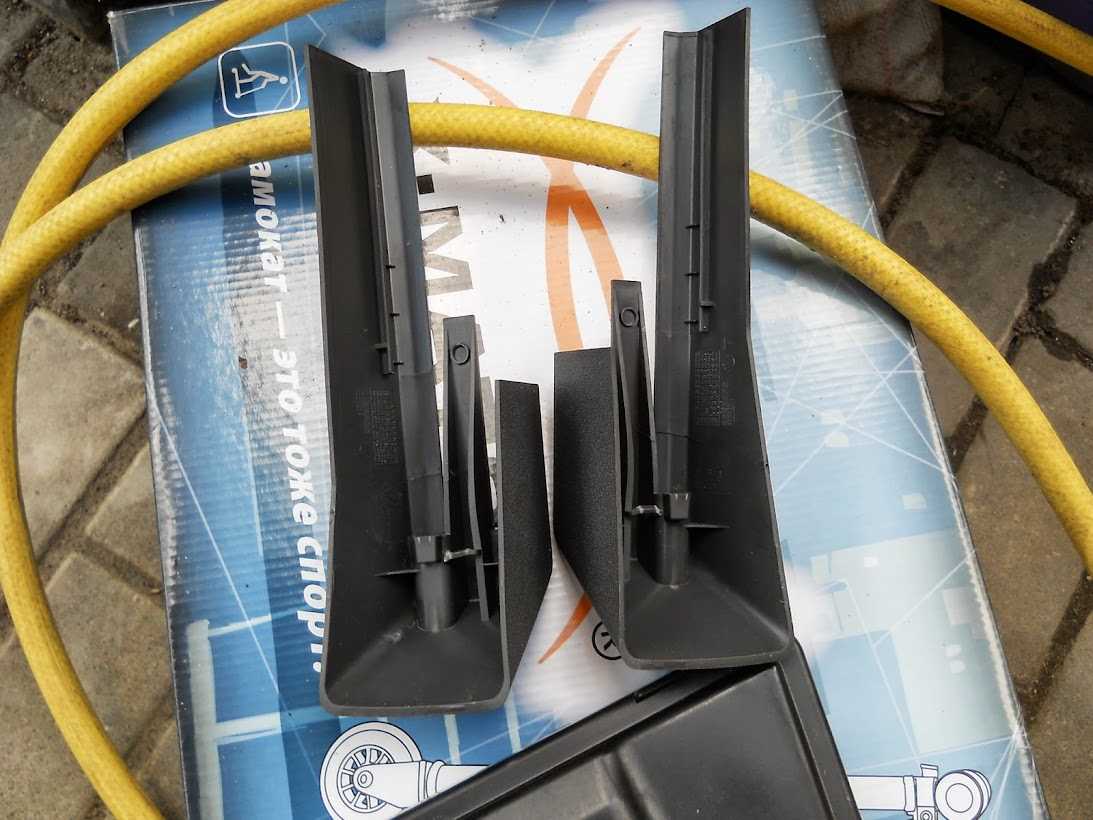

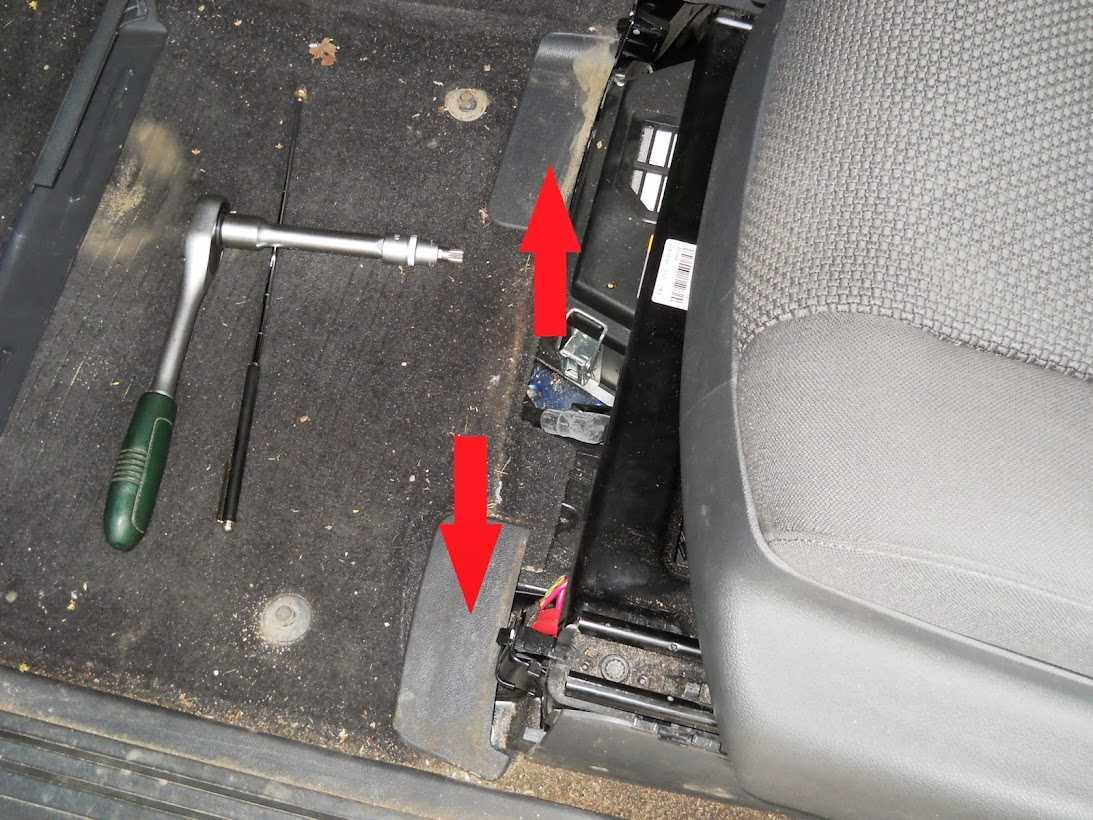

Снимаем с задников полозьев сидения пластиковые накладки, я просто стащил их назад

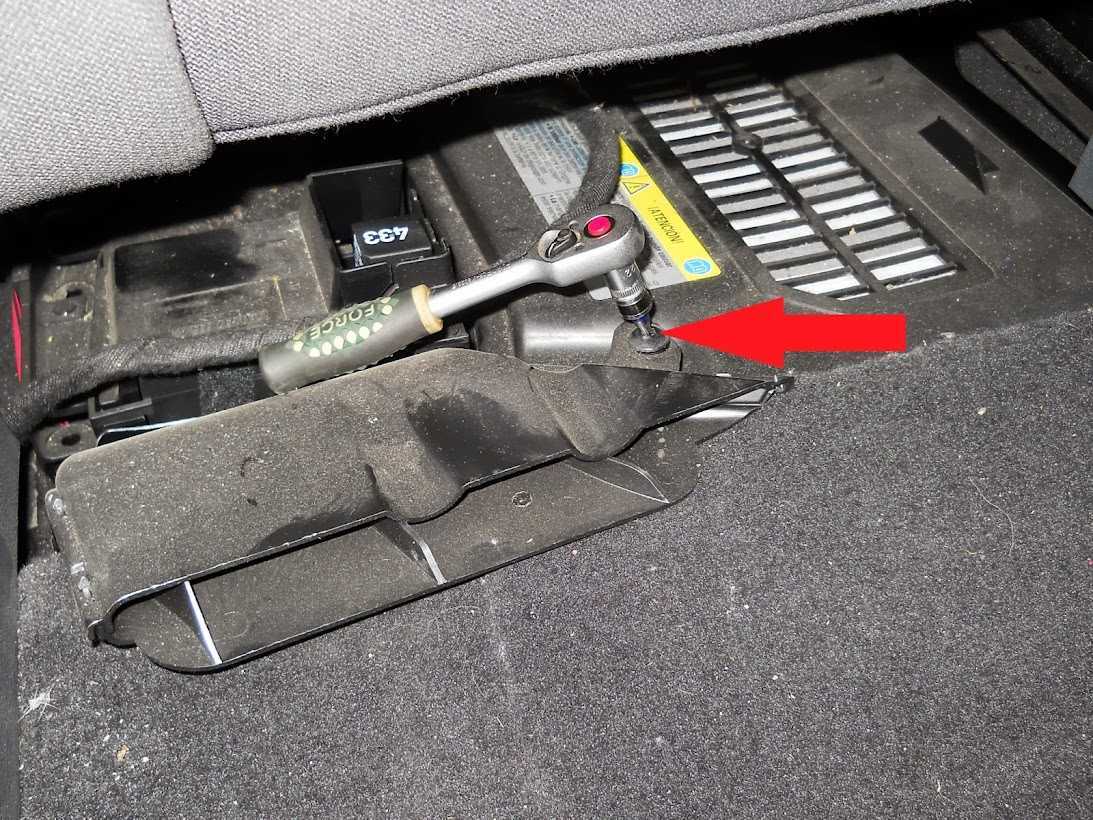

Выкручиваем болт крепления воздуховода и снимаем его

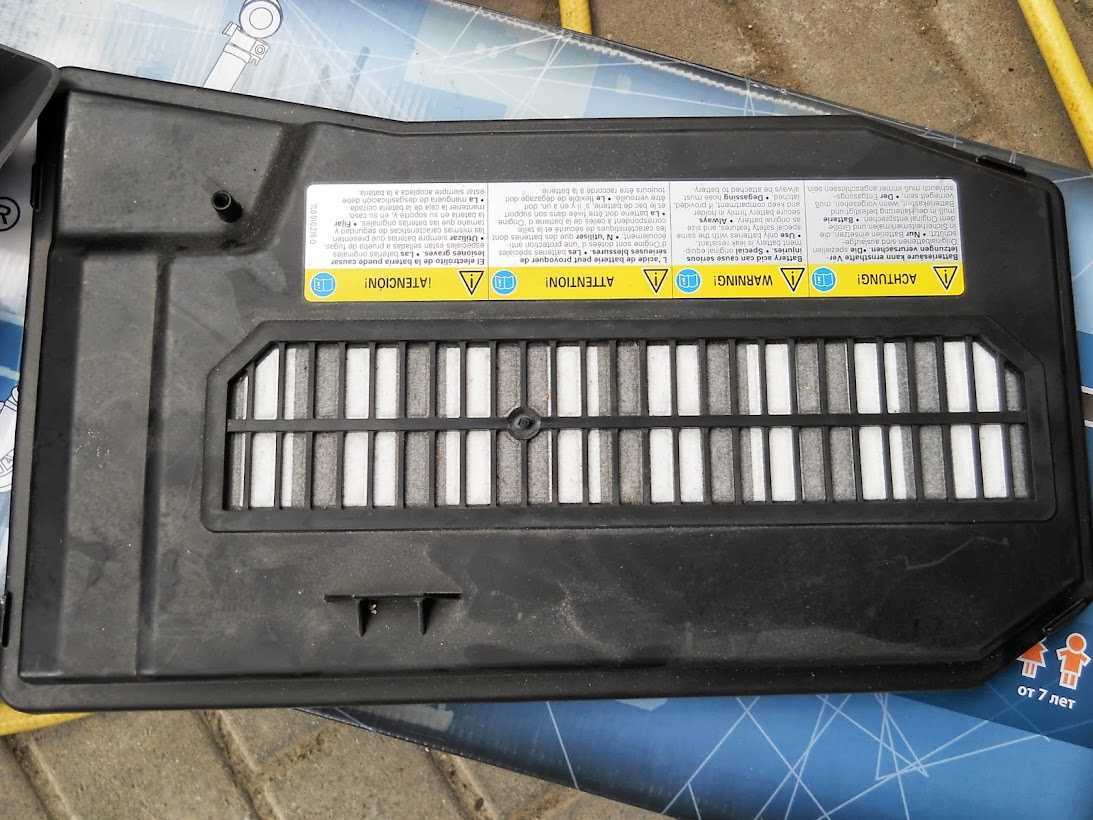

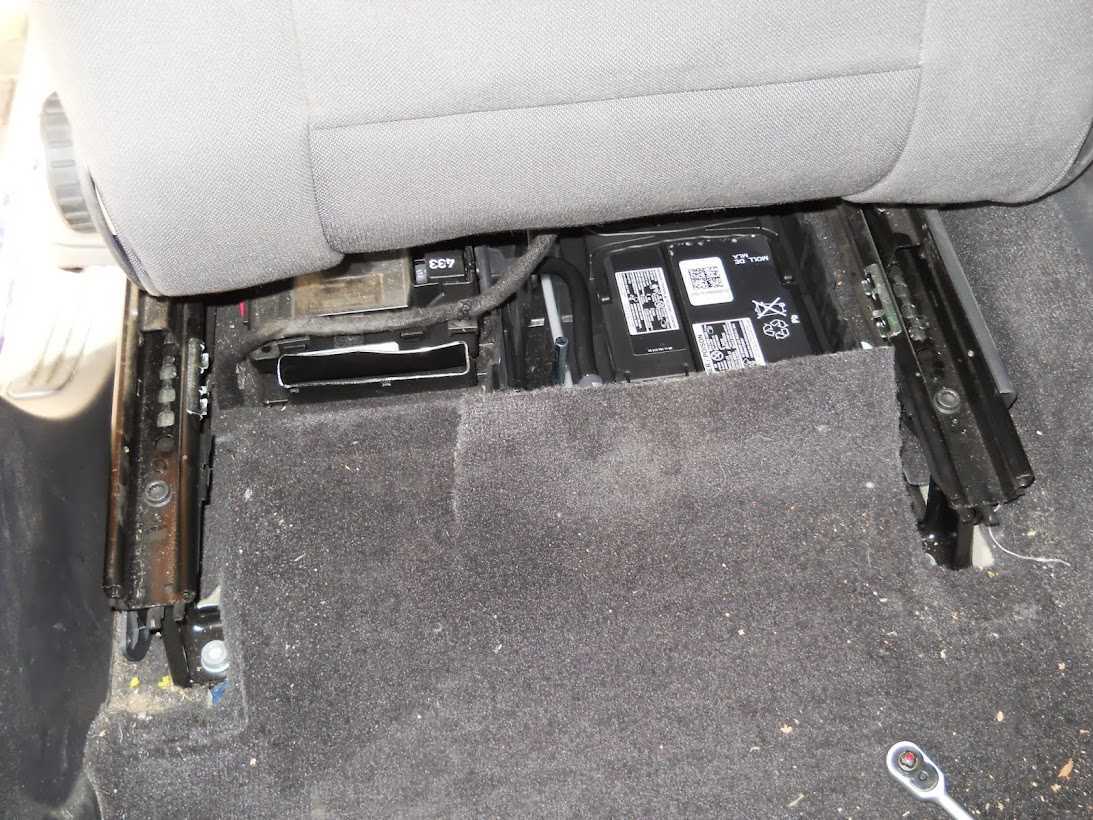

Опускаем сидение вниз полностью, отодвигаем назад до конца и наклоняем назад, видим крышку аккумулятора

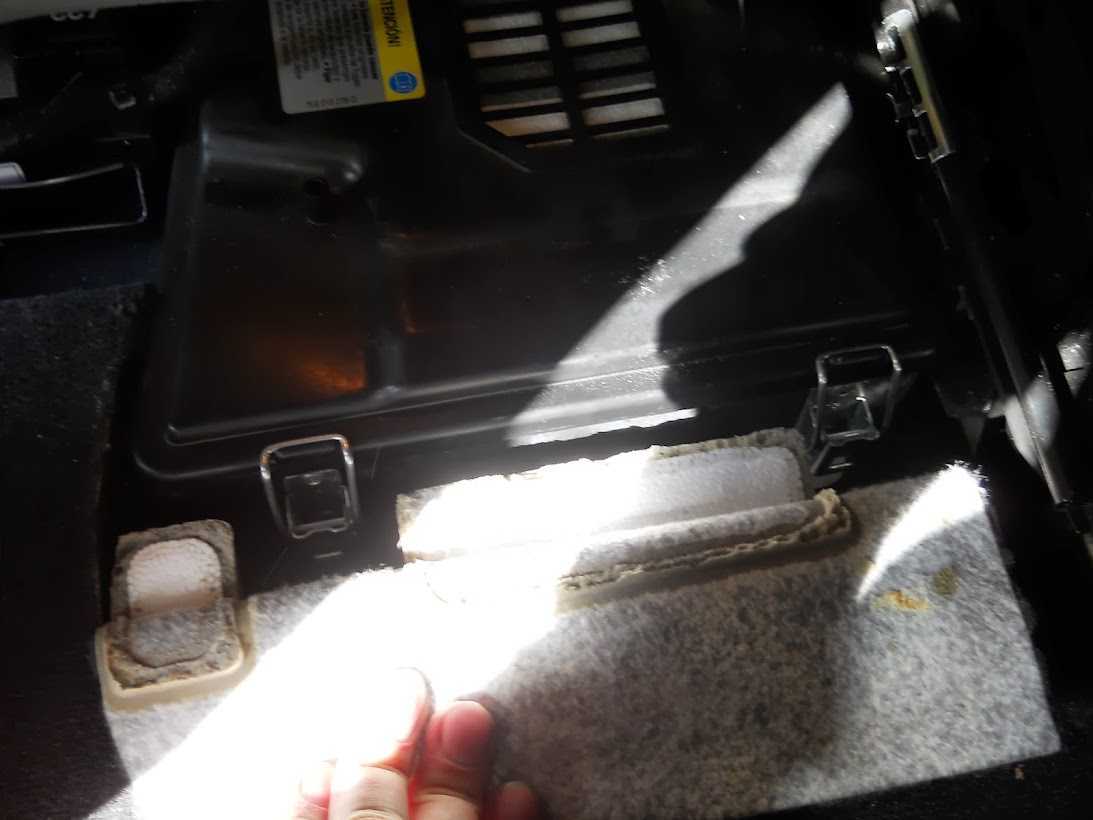

По углам четыре защелки, отщелкиваем их

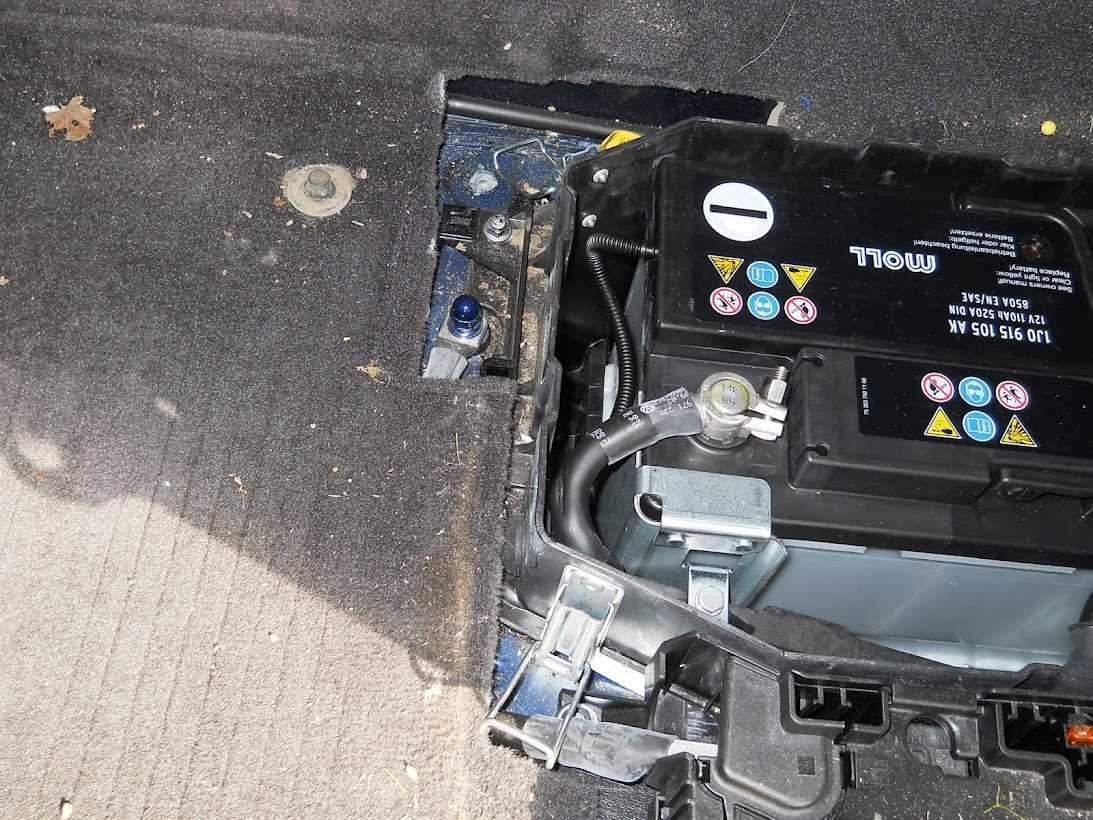

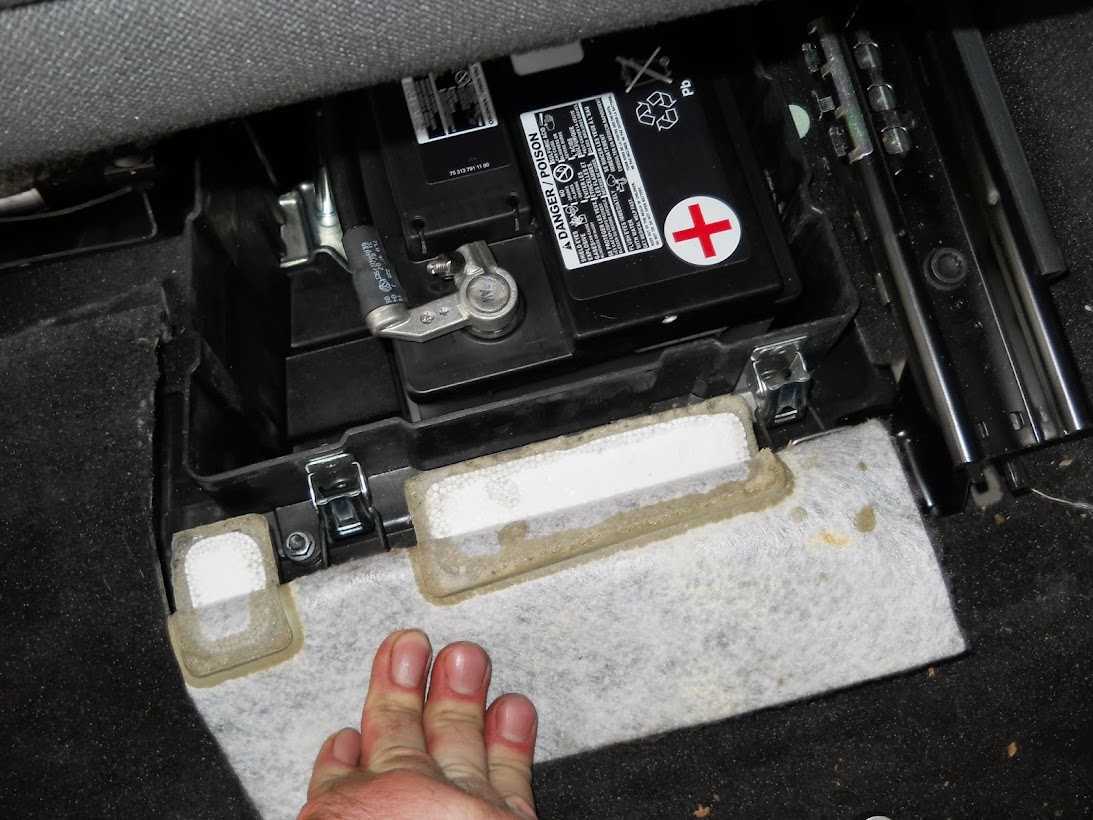

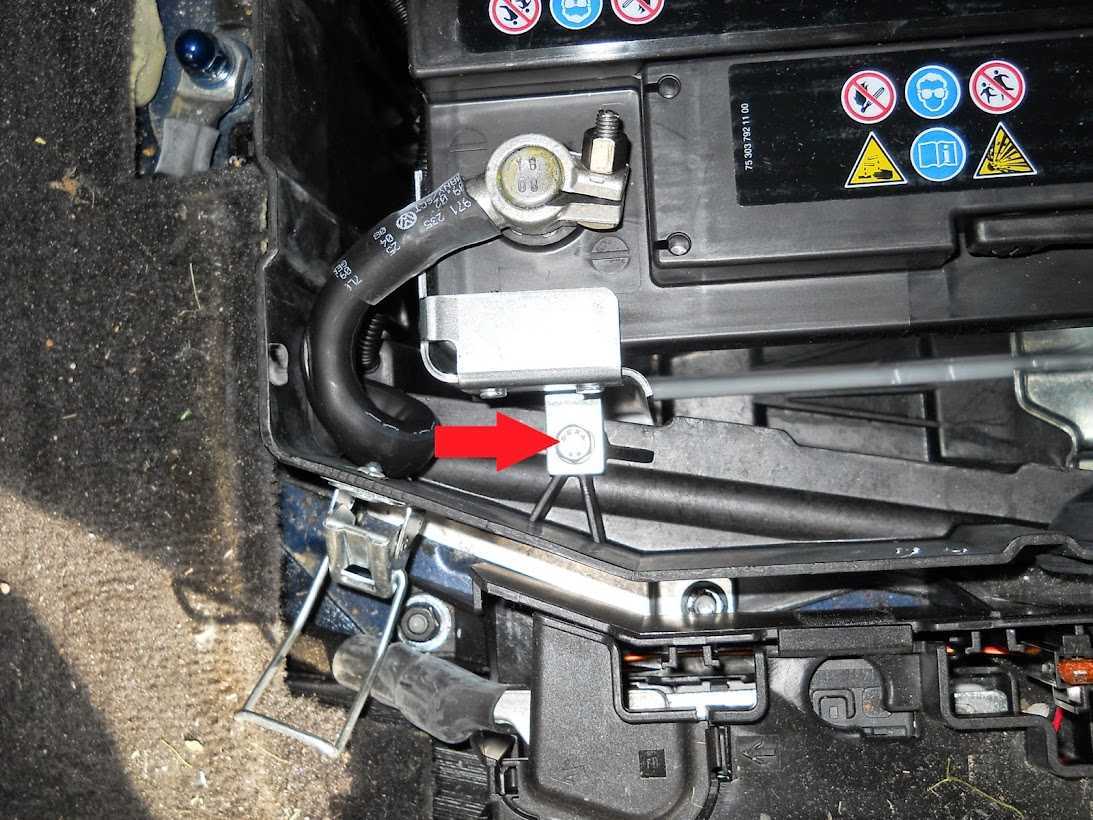

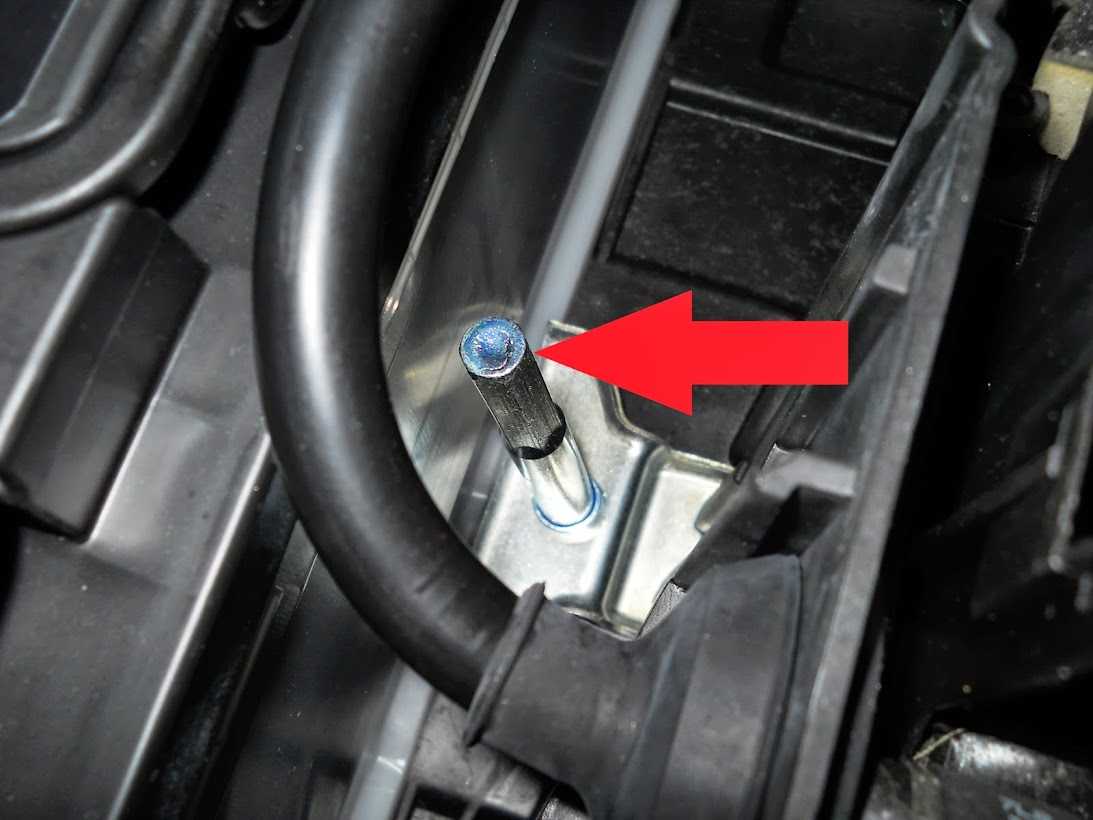

Аккумулятор закреплен в двух местах, откручиваем крепления

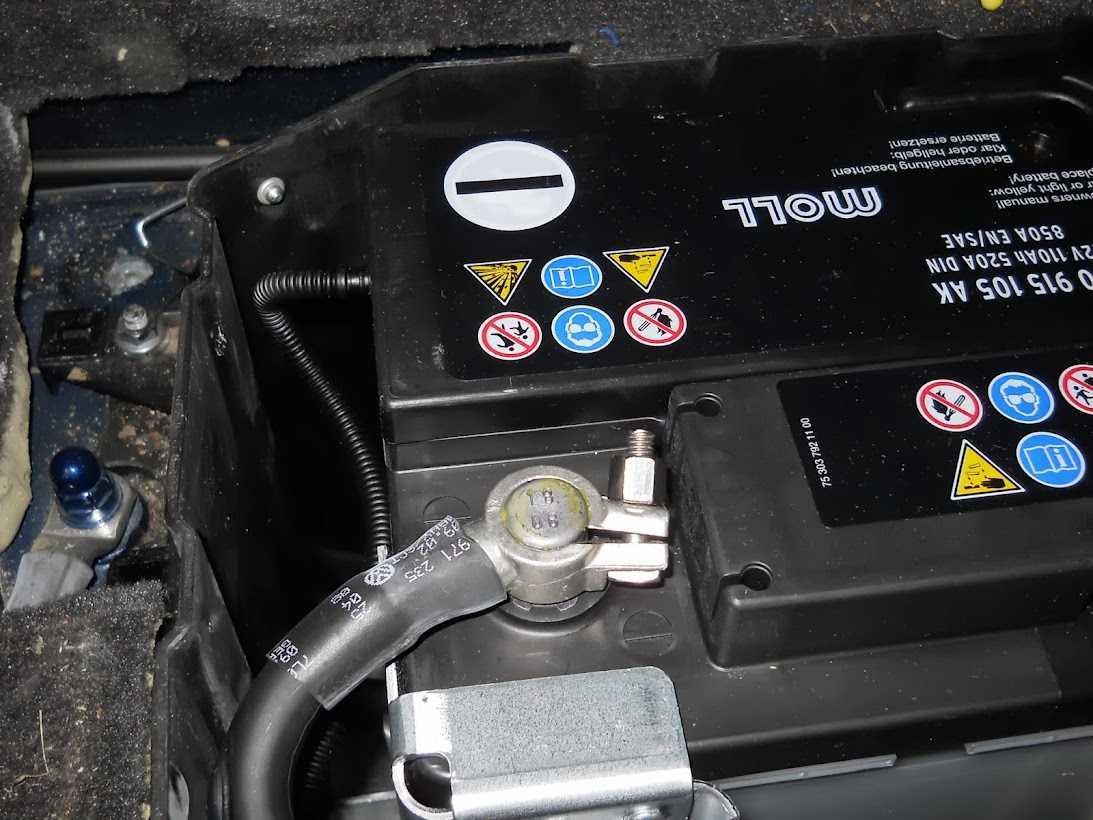

Откручиваем клеммы аккумулятора

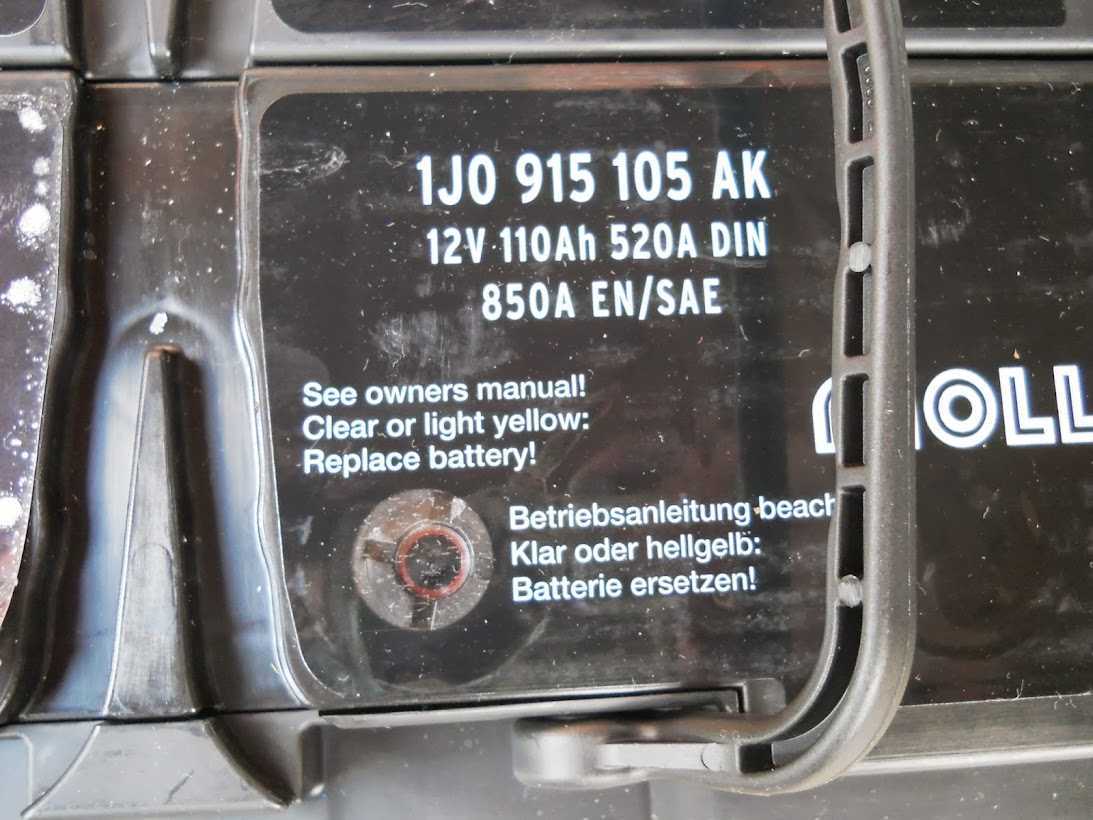

Вытаскиваем аккумулятор. Помер однако

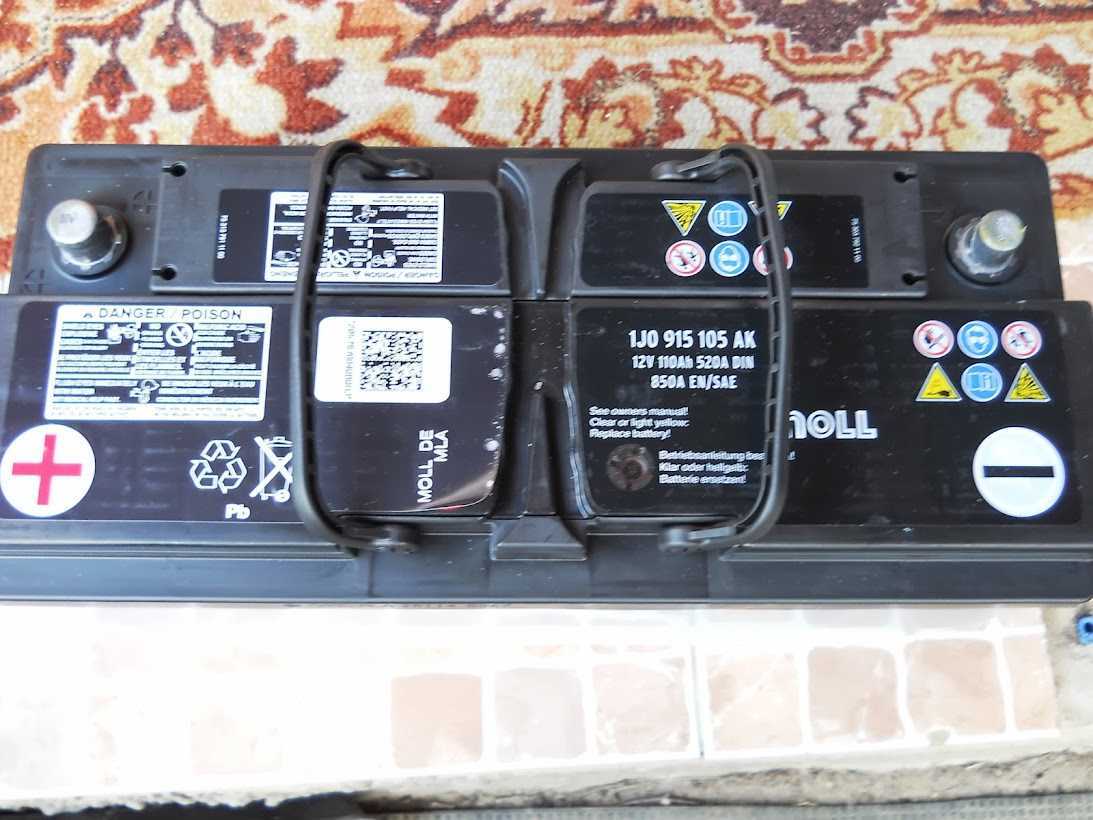

Ставим новый аккумулятор, клеммы смазываем специальной смазкой.
Как снять и поменять
Где аккумулятор у Tуарега, теперь понятно. Перед началом работ нужно запросить код магнитолы или подключить временную батарею.
Как снять аккумулятор с Фольксваген Tуарега под сидением? Перед этим нужно выполнить подготовительные действия:
- Извлечь напольное защитное покрытие из-под ног водителя и пассажира сзади.
- Как можно дальше придвинуть руль к панели приборов.
- Снять накладки из пластика в пространстве под ногами.
- Сдвинуть вперед сиденье, оставив его в вертикальном положении.
- Демонтировать направляющие.
- Сдвинуть кресло назад и при помощи двенадцатигранника № 10 открутить кронштейны.
- Вернуть сиденье вперед, а затем откинуть назад.
Замена аккумулятора на Tyaper начинается со снятия старой АКБ в следующем порядке:
убедиться в том, что зажигание и все электроприборы выключены;
удалить крышку;
отжать при помощи отвертки фиксатор боковой стенки и открыть доступ к креплениям;
открутить крепежный болт и удалить скобу, удерживающую источник питания;
последовательно отсоединить клеммы – сначала «минус», потом «плюс» (это предохранит от короткого замыкания);
осторожно вытащить аккумулятор, предварительно разведя провода с клеммами в разные стороны.
Далее нужно установить новую АКБ и выполнить вышеописанные действия в обратной последовательности.
Замена аккумулятора на Touareg – несложная процедура, требующая внимательности и последовательности. Приобретение оригинального источника переменного тока избавляет от множества задач – подбор размера, типа клеммы и полярности. Приобретать аккумулятор впрок не имеет смысла, так как у него ограниченный срок установки – 1 год с момента производства.
Процесс замены АКБ на Туареге показан в этом видео:
Замена аккумулятора в Volkswagen Touareg за 4 минуты — тема этого видеоролика:
https://youtube.com/watch?v=Q9OnJJ-2jpw
Видео ниже научит вас, как открыть дверь Туарега, если в нем сел аккумулятор:
Обслуживание, устройство и ремонт Фольксваген Туарег — Предохранители — Volkswagen Touareg
Замена предохранителей
По таблице предохранителей установите, в каком монтажном блоке и под каким номером находится неисправный предохранитель.
| ПРИМЕЧАНИЕ Электроцепи защищены плавкими предохранителями. Следует иметь в автомобиле несколько разных запасных предохранителей. |
- Выключите зажигание и неработающее электроустройство.
- Снимите крышку с монтажного блока.
- Пинцетом выньте соответствующий предохранитель из монтажного блока.
- Если предохранитель перегорел (видно по расплавленной перемычке), замените его на новый предохранитель, рассчитанный на такой же ток (такого же цвета и с такой же маркировкой) и такого же размера.
|
Цветная маркировка предохранителей
- Монтажный блок в передней панели слева
- Монтажный блок под крышкой.
- Монтажный блок закрыт крышкой.
| Рис. 1.147 . Крышка монтажного блока |
Для того чтобы снять крышку – вставьте плоский конец отвертки в отверстие в крышке 1 ( рис. 1.147 ).
Снимите крышку в направлении стрелки 2.
В обшивке размещен пластмассовый пинцет для вынимания предохранителей.
| Рис. 1.148 . Расположение предохранителей |
В монтажном блоке есть место для двух запасных предохранителей А ( рис. 1.148 ).
Монтажный блок в передней панели справа
Монтажный блок закрыт крышкой.
| Рис. 1.149 . Крышка монтажного блока |
Для того чтобы снять крышку – вставьте плоский конец отвертки в отверстие в крышке 1 ( рис. 1.149 ).
Снимите крышку в направлении стрелки 2.
В обшивке размещен пластмассовый пинцет для вынимания предохранителей.
| Рис. 1.150 . Расположение предохранителей |
Особенности предохранителей Фольксваген Туарег
Автомобиль Фольксваген Туарег оснащен системой электрораспределения, которая обеспечивает питание различных устройств и компонентов автомобиля. Для защиты этих систем и компонентов от перегрузок и короткого замыкания используются предохранители.
Предохранители — это электрические устройства, которые при превышении заданного значения тока автоматически разрывают электрическую цепь и предотвращают возможное повреждение устройства или компонента.
В автомобиле Фольксваген Туарег предохранители расположены в специальном блоке предохранителей, который находится в салоне автомобиля, обычно под рулем или на панели приборов.
Основные особенности предохранителей Фольксваген Туарег:
- Разные типы предохранителей: бывают стандартные ножевые предохранители, а также мини-предохранители, которые имеют более компактные размеры.
- Отличительная особенность Фольксваген Туарег — использование предохранителей с силовыми резисторами. Это означает, что при срабатывании предохранителя, резистор подключается к электрической цепи и ограничивает ток, протекающий через него.
- На предохранителях обычно указана их номинальная сила тока, которая должна соответствовать номинальному току устройства или компонента, для которого предохранитель предназначен.
- Для замены предохранителя необходимо использовать предохранители того же типа и с той же номинальной силой тока.
В случае срабатывания предохранителя необходимо проверить электрическую цепь и устранить причину перегрузки или короткого замыкания. Если предохранитель срабатывает часто, необходимо обратиться к специалисту для диагностики и устранения неисправностей.
Предохранители и реле Hyundai Solaris (RB), 2010 — 2020 г.в.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве. Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2020, 2020, 2020 года выпуска с бензиновыми двигателями 1.4л R416V, 1.6л R416V.
В салоне
Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее.
1. Подденьте пальцами выемку в декоративной крышке монтажного блока и, преодолевая сопротивление фиксаторов…
2. …снимите крышку с панели приборов.
| Цепи, защищаемые предохранителями, установленными в салонном монтажном блоке | ||
| № | Защищаемая цепь | Ток, А |
| 1 | Обогреватель ветрового стекла | 15 |
| 2 | Розетка для подключения дополнительного оборудования | 15 |
| 3 | Прикуриватель | 15 |
| 4 | Замок зажигания | 10 |
| 5 | Сигнализатор отключения передней подушки безопасности | 10 |
| 6 | Подушка безопасности | 10 |
| 7 | Выключатель аварийной сигнализации | 10 |
| 8 | Резерв | — |
| 9 | — | |
| 10 | Рычаг переключателя очистителя и омывателя ветрового стекла | 15 |
| 11 | Резерв | — |
| 12 | Задний противотуманный фонарь | 10 |
| 13 | Передние противотуманные фары | 10 |
| 14 | Реле экономии заряда аккумуляторной батареи. Функция автоматического выключения габаритныхогней после извлечения ключа из выключателя (замка) зажигания. | 10 |
| 15 | Стоп-сигналы | 15 |
| 16 | Комбинация приборов | 10 |
| 17 | Модуль управления системой безопасности | 10 |
| 18 | Гидроэлектронный модуль антиблокировочной системы | 10 |
| 19 | Выключатель фонаря света заднего хода | 10 |
| 20 | Иммобилизатор | 10 |
| 21 | Левая блок-фара | 10 |
| 22 | Дневные ходовые огни | 10 |
| 23 | Выключатель аварийной сигнализации | 15 |
| 24 | Модуль управления электронного ключа | 25 |
| 25 | Резерв | — |
| 26 | Кнопка пуска и остановки двигателя | 10 |
| 27 | Датчик скорости автомобиля | 15 |
| 28 | Катушки зажигания | 15 |
| 29 | Электрические стеклоподъемники, люк | 10 |
| 30 | Очиститель ветрового стекла | 25 |
| 31 | Блок управления замками дверей | 20 |
| 32 | Блокировка электростеклоподъемников | 25 |
| 33 | Обогрев передних сидений | 15 |
| 34 | Резерв | — |
| 35 | Освещение салона, кондиционер | 10 |
| 36 | Аудиосистема | 20 |
| 37 | Задний левый фонарь, лампы освещения номерного знака, левая блок-фара | 10 |
| 38 | Правый задний фонарь, правая блок-фара | 10 |
| 39 | Реле стартера, противоугонная сигнализация | 10 |
| 40 | Правая блок-фара | 10 |
| 41 | Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника | 25 |
| 42 | Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника | 25 |
| 43 | Система обогрева наружных зеркал заднего вида | 10 |
| 44 | Кондиционер | 10 |
| 45 | Резерв | — |
В моторном отсеке
Для доступа к монтажному блоку, расположенному в моторном отсеке, выполните следующее.
1. Отожмите фиксаторы крышки монтажного блока…
2. …и снимите крышку.
| Назначение предохранителей и реле в монтажном блоке моторного отсека Солярис | ||
| № | Защищаемая цепь | Ток, А |
| 1 | Резерв | — |
| 2 | — | |
| 3 | Бензонасос | 15 |
| 4 | Звуковой сигнал | 10 |
| 5 | Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок | 50 |
| 6 | Блок управления системой отопления | 40 |
| 7 | Электронный блок управления двигателем | 30 |
| 8 | Замок зажигания, кнопка пуска и остановки двигателя | 40 |
| 9 | 50 | |
| 10 | Кондиционер | 10 |
| 11 | Резерв | — |
| 12 | — | |
| 13 | Система питания | 15 |
| 14 | Датчик положения распределительного вала, датчик концентрации кислорода | 10 |
| 15 | Электронный блок управления двигателем | 10 |
| 16 | Резерв | — |
| 17 | Комбинация приборов, задние фонари | 10 |
| 18 | Резерв | — |
| R1 | Резерв | |
| R2 | Реле звукового сигнала | |
| R3 | Реле замка зажигания, кнопки пуска и остановки двигателя | |
| R4 | Реле кондиционера | |
| R5 | Реле выключателя блокировки зажигания | |
| R6 | Реле вентилятора (низкая скорость) | |
| R7 | Реле вентилятора (высокая скорость) | |
| R8 | диагностического разъема | |
| R9 | замка зажигания | |
| R10 | замка зажигания, кнопки пуска и остановки двигателя | |
| R11 | аварийного предупреждения об экстренном торможении | |
| R12 | электронного блока управления двигателем | |
| R13 | Реле бензонасоса | |
| R14 | Резерв | |
| R15 | Реле электровентилятора радиатора системы охлаждения |
На боковой стенке монтажного блока установлен главный предохранитель.
| Назначение плавких перемычек главного предохранителя | ||
| № | Защищаемая цепь | Ток, А |
| 1 | Реле задних фонарей | 50 |
| 2 | Резерв | — |
| 3 | Резерв | — |
| 4 | Генератор | 125 |
| 5 | Гидроэлектронный модуль ABS, диагностический разъем | 40 |
| 6 | Гидроэлектронный модуль ABS | 40 |
| 7 | Реле обогрева заднего стекла | 40 |
| 8 | Реле вентилятора | 40 |
| 9 | Резерв | — |
