Где находится предохранитель прикуривателя в монтажном блоке ford focus 3

Блоки под капотом

Пример расположения блоков

Монтажный блок

Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

Фото — схема

Обозначение предохранителей

7	40А ABS, ESP
8	30А ESP
9	30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке
10	40А Мотор отопителя
11	30А Модуль качества напряжения, Система старт-стоп
12	30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов
13	30А Реле стартера
14	40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник
15	25А Вентилятор системы охлаждения, Блок управления коробкой передач
16	40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи
17	20А Вспомогательный отопитель
18	20А Стеклоочиститель
19	5А ABS, ESP
20	15А Звуковой сигнал
21	5А Выключатель ламп стоп-сигнала
22	15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник
23	5А Катушки реле, переключатель освещения
24	20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона)
25	10А Зеркала с электроприводом
26	15/20/25А Блок управления коробкой передач
27	15А Муфта компрессора кондиционера
28	5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении
29	20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении
30	5А Блок управления двигателем
31	15А Вентилятор интеркуллера (1.6L Duratorq TDCi)
32	10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
33	10А Катушки зажигания
34	10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера
35	5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания
36	10А Блок управления двигателем 5А Активные жалюзи радиатора
37	5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов
38	15А Блок управления двигателем, блок управления коробкой передач
39	5А Блок управления фарами 15А Сиденье водителя с электроприводом
40	5А Усилитель рулевого управления
41	20А Блок кузовной электроники
42	15А Задний стеклоочиститель
43	15А Корректор света фар, адаптивное освещение
44	5А Адаптивный круиз-контроль
45	10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом
46	25А Передние стеклоподъемники либо Вентилятор системы охлаждения
47	7,5А Обогрев зеркал
48	15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом

Реле

R1	Вентилятор интеркулера
R2	Звуковой сигнал
R3	Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла
R4	Резерв
R5	Задний стеклоочиститель
R6	Вентилятор системы охлаждения
R7	Обогреватель ветрового стекла
R8	Вентилятор системы охлаждения
R9	Омыватели фар
R10	Вентилятор системы охлаждения, Стартер
R11	Муфта компрессора кондиционера
R12	Вентилятор системы охлаждения
R13	Мотор отопителя
R14	Блок управления двигателем
R15	Стартер, Обогрев заднего стекла
R16	Зажигание

Блок силовых предохранителей

Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

Схема

Назначение

• F1 (80A) Блок управления усилителем рулевого управления
• F2 (150A) Стартер
• F3 (100A)
• F4 (50A) Многофункциональный блок управления
• F5 (80A) Дополнительный отопитель
• F6 (70A)
• F7 —
• F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
• F9 (50A) Многофункциональный блок управления
• F10 (60A) Блок управления свечами накаливания

Расположение и электросхема

На схеме отмечены места расположения блоков в автомобиле Фокус 3. Один находится под капотом, второй — в салоне автомобиля, а третий — в багажнике

В общей сложности в автомобиле Форд Фокус третьего поколения расположено три блока, каждый из которых имеет свою собственную электросхему расположения плавких предохранителей (далее — ПП). Они отвечают за работу прикуривателя, фар ближнего света, освещения в салоне, магнитолы. В общем — всех без исключения электрических устройств. Схема ПП актуальна для транспортных средств в кузове седан, хетчбек и универсал.

БП в моторном отсеке

Чтобы получить доступ к этому БП, откройте капот своего Форда Фокуса. Блок расположен с правой стороны, напротив водительского сидения и скрыт он пластиковой накладкой. На внутренней стороне накладки вы сможете увидеть схему расположения деталей.

БП в салоне

Как сказано выше, в автомобилях Форд Фокус установлено в общей сложности три БП. Помимо устройства, находящегося в моторном отсеке, есть еще два БП: один из них находится в салоне авто, другой — в багажнике. Большая часть ПП, отвечающих за работу прикуривателя, ближнего света фар, стоп-сигналов и так далее, находится именно в этом БП.

Если быть точнее, то данный блок расположен в салоне машины с правой стороны под приборной панелью. Для получения доступа к устройству вам потребуется отжать два фиксатора, крепящие крышку.

БП в багажнике

Третий БП с плавкими предохранителями находится в багажнике транспортного средства. Открыв дверь багажного отделения, с левой стороны вы увидите крышку элементов блока. Откройте ее, чтобы получить доступ к предохранителям. Здесь же следует отметить, что большая часть компонентов данного БП не используется.

Ошибки в ремонте блока предохранителей

Многие автомобилисты недооценивают важность регулярной проверки исправности предохранителей. Часто используются самодельные предохранители. Конечно, бывают ситуации, когда нужно срочно поменять сгоревший элемент

Тогда есть соблазн использовать самодельный или китайский предохранитель. Делать это настоятельно не рекомендуется, так как они могут повредить оригинальную электрическую систему автомобиля

Конечно, бывают ситуации, когда нужно срочно поменять сгоревший элемент. Тогда есть соблазн использовать самодельный или китайский предохранитель. Делать это настоятельно не рекомендуется, так как они могут повредить оригинальную электрическую систему автомобиля.

Подсказка! Часто в качестве защитного элемента используются перемычки или банальные скрепки. Во избежание короткого замыкания или дорогостоящего повреждения салона автомобиля мы рекомендуем избегать этой практики.

Важно понимать, что при ремонте нужно обращать внимание на номинал предохранителя. Поясним на примере: если сгоревшая плата, отвечающая за зарядку автомобиля или прикуривателя, была рассчитана на 2А, то замену необходимо производить на деталь с таким же значением сопротивления. Игнорирование соответствия рейтингов может привести к более серьезным и систематическим сбоям

Игнорирование соответствия рейтингов может привести к более серьезным и систематическим сбоям

Игнорирование соответствия рейтингов может привести к более серьезным и систематическим сбоям.

Замена ПП

Что касается непосредственной замены перегоревших предохранителей, то здесь нет ничего сверхсложного:

1. В первую очередь нужно отключить аккумулятор: замену сгоревших деталей нужно проводить при выключенном аккумуляторе.
2. Дальше нужно определить, что именно у вас не работает, это будет зависеть от того, какой блок питания нужно менять.
3. Откройте крышку монтажного блока питания, в котором находится неисправный предохранитель. Например, ваши фары дальнего света перестали работать. Следовательно, необходима замена программного обеспечения, непосредственно отвечающего за работу дальнего света фар. Найдите сгоревший компонент в соответствии со схемой. С помощью специального пинцета, который находится на блоке, извлеките сгоревший элемент и замените его новым. Не забудьте подключить аккумулятор.

Замена БП в салоне

На практике владельцы автомобиля Форд Фокус 3 иногда сталкиваются с проблемой неработающего блока питания в автомобиле. Возможно, по ошибке инженеров автокомпании, это устройство более подвержено отказам, чем два других блока питания. Поэтому мы подготовили для наших пользователей инструкцию по замене блока питания кабины:

1. Отсоедините отрицательную клемму аккумулятора: аккумулятор должен быть отключен.
2. Заберитесь под бардачок в салоне своего автомобиля и найдите пластиковую крышку блока.
3. Затем вам нужно будет сжать, потянуть вниз и отпустить два язычка, которые крепят щиток под приборной панелью. Снимите пластиковую крышку.
4. Разберите каждый элемент блока питания один за другим.
5. Теперь нужно разобрать бардачок в сборе с корпусом.
6. Далее нужно сжать защелки и отодвинуть фиксирующую скобу.
7. Как только это будет сделано, вы увидите жгут проводов, который подключен к источнику питания. Нужно отсоединить жгут от блока. Те же действия необходимо произвести и с остальными жгутами проводов.
8. Теперь вам нужно отсоединить две защелки, которые крепят блок питания к кузову автомобиля. Когда вы это сделаете, вы можете удалить устройство, которое не работает.
9. Возьмите новый блок питания и установите его вместо старого. Все действия необходимо проводить в обратном порядке. Подсоедините все жгуты проводов и не забудьте установить все зажимы.
10. При подключении нового блока питания проверьте его работоспособность, включив по очереди каждое потребляющее напряжение устройство. Если все работает, закройте пластиковую крышку блока питания.

Глядя на ошибки других автомобилистов. Иногда водители используют самодельный ПП, если им срочно нужно заменить сгоревший элемент. Как правило, в качестве предохранителя используется самодельная перемычка из обычной скрепки или куска проволоки. Во избежание короткого замыкания и, как следствие, возгорания, настоятельно рекомендуем воздержаться от такой практики. Нередко она становится причиной гибели автомобилистов.

Также при замене ПП рекомендуем использовать только элементы одного номинала. Например, если цифровое обозначение на корпусе детали соответствует 10 ампер на плате дальнего или ближнего света, то ее нужно менять на деталь именно с таким номиналом. В противном случае вы столкнетесь с проблемой ближнего или дальнего света, которые не работают регулярно.

Блок предохранителей под капотом Форд Фокус 3

Для этого необходимо знать — их расположение. На Фокусе третьего поколения (2011, 2012, 2013, 2014 года выпуска), всего — три блока с предохранителями и реле.

Схема расположенея предохранителей в машине

Рассмотрим все схемы предохранителей по порядку.

1. Блок предохранителей под капотом

Расположение блокв предохраниетелей и реле в моторном отсеке

Блок предохраниетелей в моторном отсеке фото рабочего блока

Блок предохраниетелей в моторном отсеке схема с обозначениями

https://youtube.com/watch?v=18xIivKzKVw

Насос ABS, насос системы динамической стабилизации (ESP)

Клапан системы динамической стабилизации (ESP)

Обогреватель заднего стекла

Модуль запуска и остановки

Системы управления двигателем

Обогрев ветрового стекла, правая сторона

Блок управления трансмиссией

Обогрев ветрового стекла, левая сторона

Cтеклоочистители ветрового стекла

Модуль ABS, модуль системы динамической стабилизации (ESP)

Система контроля аккумуляторной батареи

Катушки реле, модуль управления выключателем освещения

Задняя электрическая розетка

Наружные зеркала заднего вида с электроприводом

Блок управления трансмиссией

Муфта компрессора системы кондиционирования

Адаптивная система круиз-контроля

Модуль управления силовым агрегатом (PCM)

Клапан рециркуляции выхлопных газов (EGR), клапаны контроля завихрения, датчик кислорода в выхлопных газах (HEGO) (управление двигателем)

Управляющие клапаны двигателя

Активные жалюзи радиатора (бензиновый двигатель)

Активные жалюзи радиатора и обогреватель фильтра (дизельный двигатель)

Модуль управления силовым агрегатом (PCM)

Модуль управления силовым агрегатом (PCM), модуль управления коробкой передач

Модуль управления фарами

Электроусилитель рулевого управления

Модуль управления кузовом

Очиститель заднего стекла

Регулятор наклона световых пучков фар

Адаптивная система круиз-контроля

Обогрев форсунок омывателя

Электрические стеклоподъемники (передние окна)

Электрообогрев наружных зеркал заднего вида

2. Блок предохранителей в салоне под бардачком

Место расположения блока предохранителей в салоне

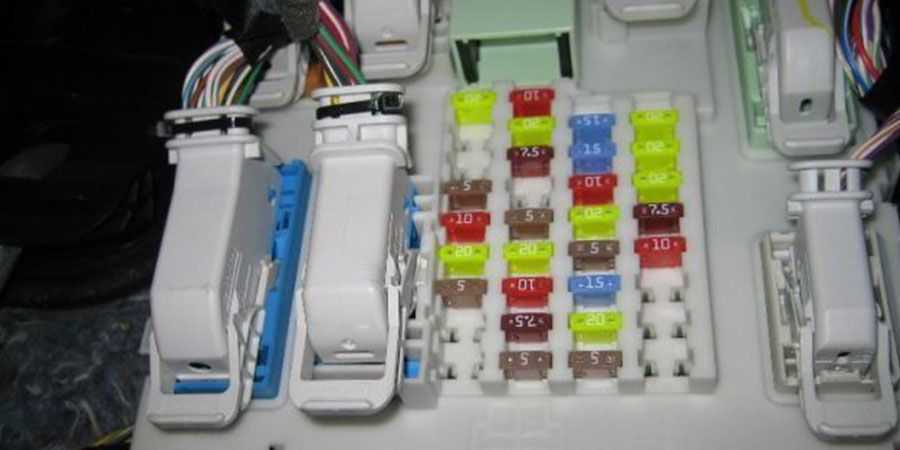

Блок предохраниетелей в салоне фото в машине

Блок предохраниетелей в салоне плата с предохранителями

Блок предохраниетелей в салоне отдел с предохраниетлями

Блок предохраниетелей в салоне схема с обознаениями

Питание топливного насоса

Питание пассивной противоугонной системы (PATS)

Плафоны освещения салона, блок переключателей двери водителя, перчаточный ящик, наружное освещение, венти-ляционный люк с электроприводом

Прикуриватель, задняя электрическая розетка

Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения

Адаптивная система круиз-контроля

Механизм открывания крышки багажного отделения

Замок двери водителя, двойная блокировка

Дисплей информационно-мультимедийной системы, GPS, BVC

Замок рулевой колонки

Модуль управления рулевым колесом

Автономное звуковое устройство (система охранной сигнализации), система бортовой диагностики

Дальний свет фар

Передние противотуманные фары

Фонарь заднего хода

Выключатель зажигания или кнопка запуска

Радио, аварийная сигнализация и кнопки запирания дверей

Вентиляционный люк с электроприводом

Датчик перемещений в салоне, приемник радиочастоты

Заземление насоса стеклоомывателя

Заземление центрального замка

Замок двери водителя и заземление системы двойной блокировки

Отопитель системы управления микроклиматом, блок отключения надувной подушки безопасности пассажира, выключатель подогрева сидений, вспомогательный отопитель, модуль отопителя системы кондиционирования воздуха с ручным управлением

Удерживающая система подушек и ремней безопасности, система отключения надувной подушки безопасности пассажира

Посмотрите интересное видео по этой теме

https://youtube.com/watch?v=7vShMbVIpHI

Блок в салоне

Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.

Фото — пример

Схема

Расшифровка

56	20А Топливный насос
57	Резерв
58	Резерв
59	5А Приемопередатчик пассивной противоугонной системы
60	10А Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, люк
61	20А Прикуриватель, задняя розетка
62	5А Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением
63	10А Европа: Система адаптивного круиз-контроля
64	Резерв
65	10А Отпирание защелки двери багажного отделения с электроприводом
66	20А Блокировка двери водителя, двойная блокировка
67	7,5А Информационно — развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC
68	15А Электрический блокиратор рулевой колонки
69	5А Комбинация приборов
70	20А Центральный замок
71	7,5/10А Система кондиционирования воздуха, Блок управления отопителем (механический кондиционер), двухзонный климат-контроль
72	7,5А Модуль рулевого колеса
73	5/7,5А Диагностический разъем, батарея сирены противоугонной системы
74	15А Дальний свет фар
75	15А Передний противотуманный свет
76	10А Лампы заднего хода
77	20А Омыватель лобового стекла, омыватель заднего стекла
78	5А Замок зажигания, кнопка запуска, система бесключевого доступа / запуска
79	15А Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери
80	20А Люк, солнцезащитная шторка
81	5А Датчик контроля салона, радиочастотный радиоприемник
82	20А Насос омывателя стекла
83	20А Центральный замок
84	20А Разблокировка двери водителя, двойная блокировка
85	7,5А Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера
86	10А Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер)
87	15А Подогрев рулевого колеса
88	25А Модуль качества напряжения
89	—

Ошибки в ремонте блока предохранителей

Многие автомобилисты недооценивают важность регулярного осмотра предохранителей на предмет исправности. Часто используются самопальные предохранители

Безусловно, бывают ситуации, когда нужно срочно поменять сгоревший элемент

Тогда появляется соблазн использовать самодельный или китайский предохранитель. Делать этого настоятельно не рекомендуется, поскольку они могут повредить оригинальную электрику автомобиля

Безусловно, бывают ситуации, когда нужно срочно поменять сгоревший элемент. Тогда появляется соблазн использовать самодельный или китайский предохранитель. Делать этого настоятельно не рекомендуется, поскольку они могут повредить оригинальную электрику автомобиля.

Совет! Часто в качестве защитного элемента используются перемычки или банальные скрепки. Чтобы избежать короткого замыкания или дорогостоящей поломки внутри автомобиля, рекомендуем избегать подобной практики.

Важно понимать, что во время проведения ремонта нужно обращать внимание на номинал предохранителей. Поясним на примере: если сгоревший ПП, отвечающий за автомобильную зарядку или прикуриватель, имел номинал в 2А, то замену следует делать на деталь с таким же значением сопротивления. Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам

Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам

Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам

Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам.

Какие предохранители выбрать?

Форд Фокус 3 – это первый автомобиль из этой серии, который одинаково производится во всех странах мира. Для России его изготавливают во Всеволожске. Задумка инженеров воплотилась полностью, а оригинальные запчасти на автомобиль можно найти в любом городе каждой страны. Это же касается и предохранителей, которые изготавливают в России.

Совет! Российские ПП – ничем не хуже, чем импортные или европейские, однако стоят на порядок дешевле

Рекомендуем обратить внимание именно на отечественного производителя

Это интересно: Ford Focus 3 замена лампочки ближнего света — разбираемся в сути

Где находится монтажный блок Форд Фокус 2 Рестайлинг

К счастью, сегодня все электрические цепи у большинства моделей автономизированы, имея индивидуальные предохранители.

Вот и у популярного Ford Focus второго поколения имеется блок предохранителей отменного качества. При этом все настолько просто, что со временем понимать устройство такого блока сможет даже тот автолюбитель, который обладает самыми поверхностными знаниями электротехники. И прежде всего, стоит начать с малого, выяснив где, собственно, находится этот самый предохранительный блок.

На самом деле здесь все просто, ведь эта неотъемлемая составляющая автомобиля состоит из двух частей:

• салонного модуля, расположенного под перчаточным ящиком;
• дублирующего блока, представленного в виде пластикового короба с изображением схемы на крышке.

В рассматриваемой модели используются стандартные предохранители ножевого типа, которые часто именуются плоскими или штекерными. Для их демонтажа в случае поломки или перегорания используются специальные щипцы, которые нередко располагаются рядом с устройством, прилагаясь к автомобилю в комплекте.

А вот менять вышедшие из строя блоки следует только на фирменные, поскольку китайские бюджетные аналоги не могут похвастаться долговечностью. И если не хочется лазить в проводку каждые полгода, то лучше все-таки раскошелиться на более качественный и износостойкий продукт.

​Салонные блоки

В салоне Ford Focus 3 находится 2 монтажных блока: под бардачком и в левой стенке багажного отсека.

​Блок под бардачком

Обозначение на схеме	Номинал, А	Назначение
56	20	Топливный насос
57	—	Резерв (не используется)
58	—	Резерв (не используется)
59	5	Приемопередатчик пассивной противоугонной системы
60	10	Освещение салона, ЭБУ в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный ЭБУ, OHCSB
61	20	Прикуриватель, задняя розетка
62	5	Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением
63	10	Адаптивный круиз-контроль
64	—	Резерв (не используется)
65	10	Отпирание защелки двери багажного отделения с электроприводом
66	20	Блокировка двери водителя, двойная блокировка
67	7.5	Информационно-развлекательный дисплей, модуль SYNC, GPS, компас, BVC
68	15	Электрический блокиратор рулевой колонки
69	5	Комбинация приборов
70	20	Центральный замок
71	10	Система кондиционирования воздуха (до 2014 г.)
7.5	Система кондиционирования воздуха (с 2014 г.)
72	7.5	Модуль рулевого колеса
73	5	Диагностический разъем, батарея сирены противоугонной системы (2010-2013 г.в.)
7.5	Диагностический разъем (2013-2018 г.в.)
74	15	Дальний свет фар
75	15	Передний противотуманный свет
76	10	Лампы заднего хода
77	20	Омыватель лобового стекла, омыватель заднего стекла
78	5	Замок зажигания, кнопка запуска, система бесключевого доступа / запуска (2015-2018 г.в.)
79	15	Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери
80	20	Люк, солнцезащитная шторка
81	5	Датчик контроля салона, радиоприемник
82	20	Насос омывателя стекла
83	20	Центральный замок
84	20	Разблокировка двери водителя, двойная блокировка
85	7.5	Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, ЭБУ отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера
86	10	Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, механический кондиционер
87	15	Подогрев рулевого колеса (с 2014 г.)
88	25	Модуль качества напряжения (с 2014 г.)
89	—	Резерв (не используется)

Предохранители

Обозначение на схеме	Номинал, А	Назначение
1	5	Катушки реле (2014-2017 г.в.)
2	10	Бесключевой доступ (до 2014 г.)
3	5	Ручки дверей в автомобилях с бесключевым доступом
4	25	Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
5	25	Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
6	25	Модуль двери (задняя левая) (стеклоподъемник)
7	25	Модуль двери (задняя правая) (стеклоподъемник)
8	10	Сирена противоугонной системы
9	25	Сиденье водителя с электроприводом
10	25	Стеклоподъемники (с 2014 г.)
11	25	Сиденье пассажира с электроприводом
12	10	Система кондиционирования воздуха (с модулем запуска и остановки) (до 2014 г.)
13	5	Комбинация приборов (с модулем запуска и остановки) (с 2014 г.)
14	7.5	Дисплей информационно-мультимедийной системы, GPS (с модулем запуска и остановки) (до 2014 г.)
15	15	Аудиосистема (с модулем запуска и остановки) (до 2014 г.)
16-23	–	Резерв (не используется)
24	30	Обогрев заднего стекла (с 2014 г.)
25	20	Розетка в багажном отсеке (с 2014 г.)
26	40	Модуль прицепа (до 2014 г.)
27	—	Резерв (не используется)
28	40	Модуль прицепа (с 2014 г.)
29	5	Система мониторинга непросматриваемых зон, контроль за соблюдением дорожной разметки, опция Active City Stop, камера заднего вида
30	5	Помощь при парковке
31	—	Резерв (не используется)
32	—	Резерв (не используется)
33	15	Реле заднего стеклоочистителя (с 2014 г.)
34	15	Подогрев водительского сиденья
35	15	Подогрев пассажирского сиденья
36	—	Резерв (не используется)
37	5	Люк (2010-2013 г.в.)
38	—	Резерв (не используется)
39	—	Резерв (не используется)
40	—	Резерв (не используется)
41	5	Раздвижное буксирное устройство (с 2014 г.)
42	—	Резерв (не используется)
43	—	Резерв (не используется)
44	10	Зеркала с электроприводом (с 2014 г.)
45	7.5	Обогрев зеркал (с 2014 г.)
46	5	Система мониторинга непросматриваемых зон, контроль за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя) (до 2014 г.)

Реле

Обозначение на схеме	Назначение
R1	Замок зажигания
R2	Обогрев заднего стекла
R3	Задний стеклоочиститель
R4	–
R5	Сирена противоугонной системы
R6	Вспомогательное реле

Блоки под капотом

Пример расположения блоков

Монтажный блок

Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

Фото – схема

Обозначение предохранителей

7	40А ABS, ESP
8	30А ESP
9	30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке
10	40А Мотор отопителя
11	30А Модуль качества напряжения, Система старт-стоп
12	30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов
13	30А Реле стартера
14	40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник
15	25А Вентилятор системы охлаждения, Блок управления коробкой передач
16	40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи
17	20А Вспомогательный отопитель
18	20А Стеклоочиститель
19	5А ABS, ESP
20	15А Звуковой сигнал
21	5А Выключатель ламп стоп-сигнала
22	15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник
23	5А Катушки реле, переключатель освещения
24	20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона)
25	10А Зеркала с электроприводом
26	15/20/25А Блок управления коробкой передач
27	15А Муфта компрессора кондиционера
28	5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении
29	20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении
30	5А Блок управления двигателем
31	15А Вентилятор интеркуллера (1.6L Duratorq TDCi)
32	10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
33	10А Катушки зажигания
34	10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера
35	5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания
36	10А Блок управления двигателем 5А Активные жалюзи радиатора
37	5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов
38	15А Блок управления двигателем, блок управления коробкой передач
39	5А Блок управления фарами 15А Сиденье водителя с электроприводом
40	5А Усилитель рулевого управления
41	20А Блок кузовной электроники
42	15А Задний стеклоочиститель
43	15А Корректор света фар, адаптивное освещение
44	5А Адаптивный круиз-контроль
45	10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом
46	25А Передние стеклоподъемники либо Вентилятор системы охлаждения
47	7,5А Обогрев зеркал
48	15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом

Реле

R1	Вентилятор интеркулера
R2	Звуковой сигнал
R3	Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла
R4	Резерв
R5	Задний стеклоочиститель
R6	Вентилятор системы охлаждения
R7	Обогреватель ветрового стекла
R8	Вентилятор системы охлаждения
R9	Омыватели фар
R10	Вентилятор системы охлаждения, Стартер
R11	Муфта компрессора кондиционера
R12	Вентилятор системы охлаждения
R13	Мотор отопителя
R14	Блок управления двигателем
R15	Стартер, Обогрев заднего стекла
R16	Зажигание

Блок силовых предохранителей

Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

Схема

Назначение

• F1 (80A) Блок управления усилителем рулевого управления
• F2 (150A) Стартер
• F3 (100A)
• F4 (50A) Многофункциональный блок управления
• F5 (80A) Дополнительный отопитель
• F6 (70A)
• F7 –
• F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
• F9 (50A) Многофункциональный блок управления
• F10 (60A) Блок управления свечами накаливания

Схема предохранителей Ford Focus 3 в салоне

Предохранители

Предохранитель	Защищенная цепь	Сила тока, А
56	Мощность топливного насоса	двадцать
57	Не используется	—
58	Не используется	—
59	Пассивная противоугонная система (PATS) Power)’	5
60	Освещение салона, блок переключателей двери водителя, перчаточный ящик, наружное освещение, люк с электроприводом	10
61	Прикуриватель, задняя розетка	двадцать
62	Модуль датчика дождя, датчик влажности, зеркало с автоматическим затемнением	5
63	Адаптивная система круиз-контроля	10
64	Не используется	—
шестьдесят пять	Механизм открывания крышки багажника	10
66	Замок водительской двери, двойной замок	двадцать
67	Дисплей информационно-развлекательной системы, GPS, BVC	7,5
68	Замок рулевой колонки	пятнадцать
69	Приборная доска	5
70	Центральный замок	двадцать
71	Кондиционер	10
72	Модуль управления рулевым колесом	7,5
73	Автономное звуковое устройство (противоугонная сигнализация), бортовая система диагностики	00 января
74	Фары дальнего света	пятнадцать
75	Передние противотуманные фары	пятнадцать
76	Фонарь заднего хода	10
77	Моющий насос	двадцать
78	Выключатель питания или кнопка запуска	5
79	Радиокнопки, сигнализация и дверной замок	пятнадцать
80	Электрический люк	двадцать
81	Внутренний датчик движения, радиочастотный приемник	5
82	Масса насоса омывателя лобового стекла	двадцать
83	Заземление центрального замка	двадцать
84	Заземление замка двери водителя и системы двойного замка	двадцать
85	Отопитель климат-контроля, модуль отключения подушки безопасности пассажира, переключатель обогрева сиденья, дополнительный отопитель, модуль отопителя кондиционера с ручным управлением	7,5
86	Система удержания подушек безопасности и ремней безопасности, система отключения подушек безопасности пассажира	10
87	Не используется	—
88	Не используется	—
89	Не используется	—

Предохранитель прикуривателя Ford Focus 3 имеет номер 61.

Блок предохранителей в багажнике

1 вспомогательное реле зажигания

два —

3 —

4 —

5 противоугонное реле

6 —

F1 —

F2 (10А) Центральный замок и система дистанционного запуска двигателя

F3 (5A) Центральный замок и система дистанционного запуска двигателя

Ф4 (25А)

Ф5 (25А)

Ф6(25А)

Ф7(25А)

F8 (10А) Противоугонная система

F9 (25A) Передние сиденья с электроприводом

F10 —

F11 —

F12 (10A) С системой старт-стоп: блок управления кондиционером

F13 (5A) С системой «стоп-старт»: Панель приборов

F14 (7,5 А)

F15 (15A) С системой старт-стоп: Аудиосистема

F16 —

Ф17 —

Ф18 —

Ф19 —

F20 —

F21 —

F22 —

Ф23(25А)

F24 —

Ф25 —

F26 (40А) Электрооборудование прицепа

F27 —

F28 —

Ф29(5А)

F30 (5А) Парковочная система

Ф31 —

Ф32 —

Ф33 —

F34 (15А) Обогрев переднего сиденья

F35 (15А) Обогрев передних сидений

Ф36 —

Ф37 (5А) Люк

Ф38 —

Ф39 —

Ф40 —

F41 (5A) Электрооборудование прицепа

Ф42 —

Ф43 —

Ф44 —

Ф45 —

Ф46(10А
