Ford mondeo 4

Расположение предохранителей, плавких вставок и реле и их замена

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).

Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).

Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.

Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.

Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра.

Назначение предохранителей и реле приведено в табл. 10.1.

ПРИМЕЧАНИЯ. На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья.

Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.

Назначение предохранителей приведено в табл. 10.2.

ПРИМЕЧАНИЕ. На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.

расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.

ПРИМЕЧАНИЕ. На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).

Для наглядности показано при снятой панели приборов.

1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз. ПРИМЕЧАНИЕ. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. После этого откроется доступ к центральному блоку предохранителей.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель. ПРЕДУПРЕЖДЕНИЕ.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

3. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону. ПРИМЕЧАНИЕ.

Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.

4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

5. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.

6. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…

Внешний вид

Форд Мондео 4 первым получил «кинетический дизайн». Экстерьер одновременно выглядит динамичным, агрессивным, спортивным и одновременно солидным, строгим.

Кузов авто четвертого поколения состоит из огромного числа граней. Колесные арки выполнены полукругами.

Спереди в глаза бросается малогабаритная радиаторная решетка, скульптурная оптика, бампер со светодиодной оптикой. Силуэт продолжается покатой линией автомобильной крыши.

Фронтальная часть всех кузовов одинаковая. Отличия — только в корме. Для всех кузовов устанавливаются имитирующей диффузор, бампер с 2-мя трубами, а также светодиодные фары.

По документам автомобиль относится к машинам класса Д, однако габаритные размеры Форд Мондео 4 седан превосходят модели, у которых более высокий класс!

Форд Фьюжн – расположение блока предохранителей

В подкапотном пространстве

В моторном отсеке есть два монтажных блока.

Блок питания расположен на аккумуляторе.

Рядом с аккумулятором находится квадратный блок с релейными модулями.

Блок реле

№	Деловое свидание, встреча
R1	Отключение кондиционера при полностью открытой дроссельной заслонке
R2	Высокоскоростной режим вентилятора охлаждения двигателя
R3	Дополнительный отопитель (отопитель РТС)
R4

Схема элементов силового блока

№	Расшифровка	Ток, А
Делает	Дополнительный отопитель (отопитель РТС)	80
FB	Передача инфекции	60
FC	Дополнительный отопитель (отопитель РТС) свечи накаливания (дизельный двигатель)	60
FD	Вентилятор охлаждения и кондиционер	40
FE	Светильники и общий электронный модуль (GEM)	60
FF	Включить	60
FG	Двигатель и светотехника	60
FH	Лобовое стекло с подогревом, АБС, ESP, лобовое стекло	60

Монтажный блок

он прикреплен сбоку к аккумулятору на его плюсовом проводе и состоит из предохранителей большой мощности. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.

Схема

Обозначение

Делает	Дополнительный отопитель 80А (отопитель РТС)
FB	Коробка передач 60А
FC	60A Дополнительный отопитель (обогреватель RTS) / свечи накаливания (дизельный двигатель)
FD	40A Вентилятор охлаждения и кондиционер
FE	60A Светильники и общий электронный модуль (GEM)
FF	Зажигание 60А
FG	60А Мотор и осветительные приборы
FH	Лобовое стекло с подогревом 60А, АБС, ESP, лобовое стекло

Форд Фьюжн Блок предохранителей в салоне

LHD	Правый руль

№	А	Деловое свидание, встреча
F1	—	Не используется
F2	—	Разъем прицепа
F3	7,5	Осветительные приборы
—	Разъем прицепа
F4	10	Система отопления (кондиционирования) и вентиляции
F5	ветры	АБС, ESP
F6	тридцать	АБС, ESP
F7	7,5	Автоматическая коробка передач
15	Автоматическая коробка передач
F8	7,5	Зеркала с электроприводом
F9	10	Левый ближний свет
F10	10	Правый ближний свет
F11	15	Дневные ходовые огни
F12	15	Блок управления двигателем
F13	ветры	Блок управления двигателем, катализатор
F14	тридцать	Стартер
F15	ветры	Бензонасос
F16	3	Блок управления двигателем (память)
F17	15	Выключатель
F18	15	Магнитола, диагностический разъем
F19	15	Дневные ходовые огни
F20	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F21	—	Не используется
F22	7,5	Левый габаритный огонь
F23	7,5	Правые габаритные огни
F24	ветры	Центральный замок, противоугонная сирена, модуль кузовной электроники (GEM)
F25	15	Сигнальные огни, указатели поворота (модуль электроники кузова (GEM))
F26	ветры	Обогрев заднего стекла (модуль кузовной электроники (GEM))
F27	10	Звуковой сигнал (модуль электроники кузова (GEM))
15	Звуковой сигнал (модуль электроники кузова (GEM))
F28	3	Аккумулятор, генератор
F29	15	Легче
F30	15	Включить
F31	10	Выключатель
ветры	Разъем прицепа
F32	7,5	Зеркала с подогревом
F33	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F34	ветры	Лука
F35	7,5	Сиденья с подогревом
F36	тридцать	Стеклоподъемники
F37	3	АБС, ESP
F38	7,5	Модуль кузовной электроники (GEM (контакт 15))
F39	7,5	Воздушная подушка
F40	7,5	Передача инфекции
10	Ближний свет
F41	7,5	Автоматическая коробка передач
F42	тридцать	Лобовое стекло с подогревом
F43	тридцать	Лобовое стекло с подогревом
F44	3	Магнитола, диагностический разъем (клемма 75)
F45	15	Стоп-сигнал
F46	ветры	Передний дворник
F47	10	Задний стеклоочиститель
10	Передний дворник (высокая скорость)
F48	7,5	Фары заднего хода
F49	тридцать	Двигатель обогревателя
F50	ветры	Противотуманные огни
F51	15	Джек
F52	10	Левый дальний свет
F53	10	Правый дальний свет
F54	7,5	Разъем прицепа
F55	—	Не используется
F56	ветры	Разъем прицепа
Реле
R1	Зеркала с электроприводом или Осветительные приборы
R2	Лобовое стекло с подогревом или Ближний свет
R3	Включить или Дневные ходовые огни
R4	Ближний свет или Включить
R5	Ослепительный или Стартер
R6	Бензонасос или Сложите зеркала
R7	Стартер или Лобовое стекло с подогревом
R8	Вентилятор или Дневные ходовые огни или Стартер
R9	Дневные ходовые огни или Блок управления двигателем
R10	Система загрузки или Сложите зеркала
R11	Блок управления двигателем или Бензонасос
R12	Зеркала с электроприводом или Функция энергосбережения аккумулятора

№	Реле
R1	Кондиционирование воздуха
R2	Вентилятор
R3	Дополнительный отопитель (отопитель РТС) или Фары заднего хода
R4	Дополнительный отопитель (отопитель РТС)

Где находятся предохранители на Форд Мондео 4? (решено) — 1 ответ

Предохранители в Форд Мондео 4 находятся в трёх блоках. Один блок находится под капотом, возле аккумулятора и корпуса воздушного фильтра. Внутри крышки блока на неё нарисована схема предохранителей. Крышка фиксируется пластиковыми фиксаторами, которые достаточно отжать в сторону.

Положение реле и предов под капотом.

Таблица для чего предназначены предохранители в подкапотном блоке.

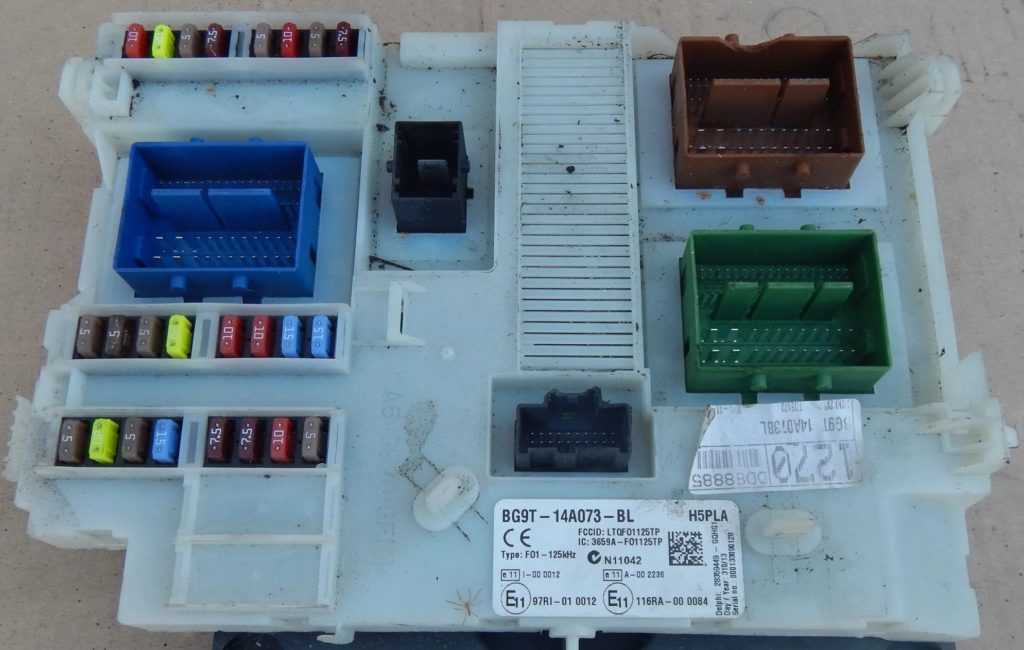

Второй блок стоит под торпедо справа, под бардачком.

Блок соединён с электронным блоком. Надо повернуть фиксатор по часовой и опустить вниз. Тогда можно добраться до самих предохранителей.

Размещение предохранителей в салонном блоке.

Таблица по назначению предохранителей в салонном блоке.

Третий блок стоит в багажнике, под крышкой, сбоку. Крышка имеет характерную выемку.

Блок закрыт двумя крышками, которые снимаются после сжатия фиксаторов.

Предназначение предохранителей блока багажника.

Схема предохранителей багажника седана и хэтчбека.

Схема заднего блока универсала.

Как проверить исправность предохранителя

Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.

Визуальная проверка

Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.

Проверка мультиметром

Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.

Как самостоятельно заменить предохранители на Фокус 1

Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:

• вскрыть крышку монтажного блока;
• используя специальный пинцет извлечь предохранитель из посадочного места;
• вставить в гнездо новый предохранитель.

Ford Mondeo | Раскладка предохранителей и реле

Центральная коробка предохранителей (спрятана слева, под щитком
приборов за ящиком с принадлежностями)

Предохранитель

Сила тока в амперах

Цвет

Электрическая цепь с потребителями

60

25

прозрачный

Электрический стеклоподъемник левый

61

25

прозрачный

Электрический стеклоподъемник правый

62

15

синий

Передние и задние противотуманные фары

63

7,5

коричневый

Парковочный огонь правый

64

7,5

коричневый

Парковочный огонь левый

65

7,5

коричневый

АС-/вентилятор отопителя

66

30

зеленый

Регулировка сидений

67

7,5

коричневый

Регулирование двигателя/
электронный модуль

68

15

синий

Прикуриватель

69

7,5

коричневый

Особое место, в зависимоти от оснащения

70

15

синий

Штепсельная розетка

71

–

–

Резервный (не занято)

72

20

желтый

Особое место, в зависимости от оснащения

73

20

желтый

Сдвигаемая панель крыши с электроприводом

74

20

желтый

Особое место, в зависимости от оснащения

75

7,5

коричневый

Особое место, в зависимости
от оснащения, часы,
наружное зеркало заднего
вида с электроприводом

76

7,5

коричневый

Кондиционер (АС)

77

7,5

коричневый

АБС

78

7,5

коричневый

Особое место, в зависимости
от оснащения

79

–

–

Резервный (не занято)

80

7,5

коричневый

Особое место, в зависимости
от оснащения

81

7,5

коричневый

Датчик загруженности,
подушка безопасности
пассажира рядом
с водителем

82

7,5

коричневый

Управление двигателя

83

15

синий

Обогреваемые сиденья

84

20

желтый

Особое место, в зависимости
от оснащения

85

7,5

коричневый

Дальний свет слева

86

7,5

коричневый

Дальний свет справа

87

–

–

Резервный (не занято)

88

15

синий

Управление двигателя

89

7,5

коричневый

Подушка безопасности

90

15

синий

Стеклоочиститель заднего
стекла

91

7,5

коричневый

Электрический стеклоподъемник

92

10

красный

Особое место, в зависимости
от оснащения

93

10

красный

Особое место, в зависимости от оснащения

94

20

желтый

Стеклоочиститель переднего стекла, выключатель стеклоочистителя переднего
стекла

95

7,5

коричневый

Ближний свет

96

–

–

Резервный (не занято)

97

7,5

коричневый

Особое место, в зависимости
от оснащения

98

7,5

коричневый

Обогреваемое заднее стекло, обогреваемое зеркало заднего вида

99

7,5

коричневый

Внутреннее освещение

Дополнительная коробка предохранителей и реле (в моторном отсеке
под облицовкой слева аккумуляторной батареи)

Предохранитель

Сила тока в амперах

Цвет

Электрическая цепь с потребителями

1

30

зеленый

Основное питание АБС

2

50

красный

Главный предохранитель

3

60

желтый

Система предварительного разогрева (дизель)

4

30

зеленый

Обогреваемое заднее стекло

5

–

–

Резервный (не занято)

6

40

зеленый

Основное питание (АС/вентилятор отопителя)

7

50

красный

Аккумуляторная батарея

8

60

желтый

Вентилятор двигателя

9

20

желтый

Управление двигателя/электронный модуль

10

40

зеленый

Вентилятор двигателя

11

30

зеленый

Обогреваемое переднее стекло

12

–

–

Резервный (не занято)

13

30

зеленый

Обогреваемое переднее стекло

14

–

–

Резервный (не занято)

15

3

розовый

Обогреваемое переднее стекло

16

7,5

коричневый

Ближний свет слева

17

–

–

Резервный (не занято)

18

7,5

коричневый

Ближний свет справа

19

–

–

Резервный (не занято)

20

20

желтый

Тормозная система (АБС)

21

15

синий

Управление двигателя

22

20

желтый

Система омывания фар

23

15

синий

Контроль предварительного разогрева (дизель)

24

20

желтый

Система централизованного блокирования

25

синий

Аварийная световая сигнализация

26

желтый

Звуковой сигнал

27

15

синий

Топливный насос

28

20

красный

Зажигание/замок – выключатель зажигания

29

–

–

Резервный (не занято)

30

–

–

Резервный (не занято)

31

–

–

Резервный (не занято)

32

–

–

Резервный (не занято)

33

–

–

Резервный (не занято)

34

Диод/управление двигателя

35

Диод/АС

36

Диод/топливный насос/ индикатор уровня топлива

37

15

синий

Особое место, в зависимости от оснащения

38

–

–

Резервный (не занято)

40

15

синий

Особое место, в зависимости от оснащения

41

–

–

Резервный (не занято)

Блок в салоне

Он находится под бардачком. Для доступа нужно просто повернуть винт крепления и блок опустится вниз.

Вариант 1

Схема

p, blockquote 7,0,0,0,0 —>

F1	5А Датчик дождя
F2	10А Питание системы SRS (подушки безопасности)
F3	5А Датчик отклонения от курса (ESP), электрический стояночный тормоз
F4	7,5А Электропитание, педаль акселератора, электронный предохранитель
F5	15А Задний стеклоочиститель
F6	15А Аудиосистема (включая голосовое управление)
F7	7,5А Модуль рулевого колеса
F8	5А Приборная панель
F9	15А Дальний свет фар
F10	20А Электропривод вентиляционного люка
F11	7,5А Фонари заднего хода
F12	Резерв
F13	15А Лампа передней противотуманной фары
F14	15А Омыватель ветрового стекла
F15	10А Система адаптивного круиз-контроля (АСС)
F16	Резерв
F17	10А Плафоны освещения салона
F18	5А Иммобилайзера двигателя
F19	15А Прикуриватель
F20	Резерв
F21	5А Устройство приема радиосигналов, датчик дождя
F22	20А Топливный насос
F23	Резерв
F24	5А Выключатель зажигания (стартера и приборов)
F25	10А Лючок топливоналивной горловины
F26	5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика)
F27	5А Узел рулевой колонки, блок управления климат-контролем
F28	5А Выключатель стоп-сигналов

Вариант 2

Обозначение

p, blockquote 13,1,0,0,0 —>

F1	7,5А Модуль рулевого колеса
F2	5А Приборная панель
F3	10А Плафоны освещения салона
F4	5А Иммобилайзера двигателя
F5	7,5А Адаптивная система круиз-контроля (ACC)
F6	5А Датчик дождя
F7	20А Прикуриватель
F8	10А Питание цепи разблокировки лючка заливной горловины топливного бака
F9	15А Омыватели лобового стекла — задние
F10	15А Омыватели лобового стекла — передние
F11	10А Питание цепи разблокировки двери багажного отделения
F12	10А Питание цепи запирания лючка заливной горловины топливного бака
F13	7,5/20А Топливный насос
F14	5А Дистанционный частотный приемки, Датчик движения в салоне
F15	5А Выключатель зажигания (стартера и приборов)
F16	5А Автономная звуковая система (система охранной сигнализации), OBDII (бортовая компьютерная диагностика)
F17	5А Датчик вибрации рулевого колеса
F18	10А Питание системы SRS (подушки безопасности)
F19	7,5А ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора
F20	7,5А Электронное устройство питания, электронный предохранитель, само затемняющееся зеркало, система предупреждения об уходе с полосы
F21	15А Электропитание радиоприемника
F22	5А Выключатель стоп — сигналов
F23	20А Потолочный люк
F24	5А Электропитание модуля управления микроклиматом и модуля системы управления рулевой колонкой

Где находятся блоки предохранителей на Ford Mondeo 4

В 2005 г. во Франкфурте был продемонстрирован концептуальный образец Ford Iosis, положивший начало новому кинетическому дизайну большинства моделей Ford. В 2006 г. на Парижской выставке был показан прототип Ford Mondeo 4.

В 2007 г. началось его производство на заводах компании в нескольких странах:

• в Бельгии;
• в КНР;
• в Таиланде;
• на Тайване.

Для российского рынка машины собирали в г. Всеволожске Ленинградской обл. с 2008 г. В том же году появилась специальная комплектация Titanium-X и доступный только в Европе автодизель ECOnetic объемом 1,6 л и мощностью 115 л.с.

Релейные переключатели и предохранители на Форде Мондео 4 размещаются в установочных боксах. Найти их можно в подкапотном пространстве и пассажирском салоне.

В пассажирском салоне

Чтобы найти плавкие вставки в салоне, потребуется выполнить такие действия:

1. Открыть переднюю пассажирскую дверь.
2. Найти бардачок.
3. Повернуть на 90° крепеж стопорного кронштейна.
4. Опустить книзу плату с предохранителями.
5. Потянуть на себя.

Расположение блока в салоне авто.

В двигательном отсеке

В моторном отделении находятся 2 модуля с плавкими вставками.

Найти второй можно так:

1. Поднять и зафиксировать крышку багажника.
2. Найти пластиковый короб по левому борту между фарой и аккумулятором.
3. Ослабить замки.
4. Снять крышку.

Другой установочный бокс монтирован под обивкой левой стенки багажного отделения.

Блок предохранителей в моторном отсеке

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

F1	10	Модуль управления коробкой передач (AWF21)
F1	пятнадцать	Модуль управления коробкой передач (MPS6)
F2	5	Контроль свечей накаливания (дизельные двигатели)
F2	5	Управление свечами накаливания испарителя (2,0 л Duratorq-TDCi Stage V)
F3	70	Вентилятор системы охлаждения двигателя — двойной вентилятор (2,3 л Duratec-FIE)
F3	80	Электрогидравлический усилитель руля (EHPAS) (2,0 л Duratorq-TDCi)
F4	60	Свечи накаливания
F5	60	Вентилятор охлаждения двигателя
F6	10	Датчики HEGO 1 (управление двигателем), система изменения фаз газораспределения (управление двигателем), датчик CMS, датчик кислорода
F6	двадцать	Свеча накаливания испарителя
F7	5	Катушки реле
F8	10	Модуль управления трансмиссией
F8	двадцать	Модуль управления коробкой передач (2,0 л Duratorq-TDCi Stage V)
F9	10	Датчик массового расхода воздуха, вихревой регулирующий клапан, топливные форсунки, нагреватель PTC CCV, регулируемый впускной клапан, регулируемый выпускной клапан (управление двигателем)
F9	5	Испаритель топливного насоса (2,0 л Duratorq-TDCi Stage V)
F10	10	Модуль управления двигателем
F11	10	Клапан PCV, клапан VCV, датчик воды в топливе, звуковой клапан продувки, вихревой регулирующий клапан, регулируемый дроссельный клапан, клапан EGR, клапан управления маслом IWT (управление двигателем)
F11	5	Датчик массового расхода воздуха, датчик наличия воды в топливе (2,0 л Duratorq-TDCi Stage V), активная заслонка решетки радиатора
F12	10	Клапан регулятора EGR, клапан управления турбиной, клапан продувки адсорбера катушки зажигания, датчик давления гидроусилителя руля (система управления двигателем)
F12	5	Катушки реле (2,0 л Duratorq-TDCi Stage V)
F13	пятнадцать	Реле кондиционера
F14	пятнадцать	Подогреватель дизельного фильтра (2,0 л Duratorq-TDCi Stage V)
F14	двадцать	Тормозной вакуумный насос
F14	10	Датчики HEGO (2,2 л Duratorq-TDCi Phase V)
F15	40	Реле стартера
F16	80	Дополнительный дизельный обогреватель (PTC)
F17	60	Электропитание центрального блока предохранителей A
F18	60	Блок питания центрального блока предохранителей B
F19	60	Блок питания заднего блока предохранителей C
F20	60	Блок питания заднего блока предохранителей D
F21	–	Не используется
F22	тридцать	Модуль стеклоочистителя
F23	тридцать	Обогрев заднего стекла
F24	тридцать	Омыватель фар
F25	тридцать	Клапаны АБС
F26	40	Насос АБС
F27	тридцать	Подогреватель топлива
F28	40	Воздуходувка обогреватель
F29	–	Не используется
Ф30	–	Не используется
F31	пятнадцать	Рог
F32	5	Подогреватель топлива — дистанционное управление
F33	5	Модуль переключателя света, катушки блока предохранителей в моторном отсеке
F34	40	Обогрев лобового стекла (левая сторона)
Ф35	40	Обогрев лобового стекла (правая сторона)
Ф36	5	АБС
F37	10	Передние форсунки омывателя лобового стекла с подогревом
F38	5	Адаптивный круиз-контроль (ACC)
F39	пятнадцать	Адаптивная система переднего освещения (AFS)
F40	–	Не используется
F41	двадцать	Приборная доска
F42	10	Блок управления двигателем, блок управления трансмиссией, электрогидравлический усилитель руля (EHPAS) 15 сил.
F43	5	Регулировка угла наклона фар, адаптивная система переднего освещения (AFS)
F44	–	Не используется
F45	пятнадцать	Задний стеклоочиститель

Описание блока предохранителей Ford Mondeo 4: фото- и видеообзор

Внутри крышки блока на неё нарисована схема предохранителей.

Крышка фиксируется пластиковыми фиксаторами, которые достаточно отжать в сторону. Положение реле и предов под капотом.

Таблица для чего предназначены предохранители в подкапотном блоке. Второй блок стоит под торпедо справа, под бардачком.

Как заменить предохранители на Форд Мондео 1, 2, 3, 4?

Блок соединён с электронным блоком. Надо повернуть фиксатор по часовой и опустить. Тогда можно добраться до самих предохранителей. Размещение предохранителей в салонном блоке.

Таблица по назначению предохранителей в салонном блоке. Третий блок стоит в багажнике, под крышкой, сбоку. Крышка имеет характерную выемку. Блок закрыт двумя крышками, которые снимаются после сжатия фиксаторов. Предназначение предохранителей блока багажника.

Предохранители Ford Mondeo IV

Схема предохранителей багажника седана и хэтчбека. Схема заднего блока универсала. Один из них расположен в салоне транспортного средства, а другой — в моторном отсеке, рядом с аккумуляторной батареей. R25 Противоугонное устройство справа реле белого цвета.

Реле и предохранители Форд Мондео

Располагается с правой стороны торпеды. R26 Обеспечивает работоспособность устройства обогрева сидений. Инструкция по снятию и замене В замене плавких предохранителей нет ничего сложного. Но если вы хотите знать, как правильно происходит этот процесс, наша инструкция поможет.

В первую очередь следует отключить аккумуляторную батарею. Для этого откройте капот и сбросьте с нее минусовую клемму. Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, регулируемый выпускной клапан система управления реле и предохранители форд мондео 4клапан EGR, клапан регулровки подачи масла IVVT система управления двигателем 10 1.

Датчик MAF, датчик наличия воды в топливе, активные жалюзи радиатора, впускной клапан дозировки топлива 7,5 2.

Давление в топливном коллекторе, дозатор топлива, испаритель топливного насоса, активные жалюзи радиатора 10 1. Клапан регулировки давления турбокомпрессора, клапан установки регулируемого газораспределения впускных клапанов, клапан установки регулируемого газораспределения выпускных реле и предохранители форд мондео 4, продувочный клапан угольного фильтра системы контроля за парами топлива, электрический перепускной клапан F12 1.

После того, как место поломки определено, и необходимо приступать к замене запчасти, первым делом нужно открыть крышку блока, сбросив с нее держатель.

На крышке самого блока есть специальные щипцы, которые существуют для правильной и корректной замены неработающих предохранителей и реле. Для того, чтобы правильно рассчитать номинал, необходимо знать один из показателей предохранителя: При помощи формулы насчитывается сила тока, которую можно использовать в сети, во избежание недоразумений.

Другими словами, сила тока равно напряжению, деленное на сопротивление. Рекомендации Реле и предохранители форд мондео 4 вы занимаетесь ремонтом автомобиля сами, и не обращаетесь в станции технического обслуживания, будет проще распечатать схемы расположения предохранителей и хранить в машине.

Предохранители внутри салона

Блок находится под бардачком, возле пассажирского переднего сидения. Чтобы добраться до предохранителей, необходимо переключить фиксатор и сдвинуть блок вниз.

Порядковый номер 1	Назначение/цвет Дождевой датчик ( темно-желтый)
2	Подушки безопасности (красный)
3	Устойчивость руля (темно-желтый)
4	Педаль акселератора(коричневый)
6	Аудио (синий)
7	Модуль рулевого колеса (коричневый)
9	Дальний свет передних фар (синий)
11	Задние фары-свет заднего хода (коричневый)
13	Противотуманка (синий)
17	Свет салона (красный)
19	Прикуриватель (синий)
22	Насос топлива (желтый)
24	Предохранитель зажигания (темно-желтый)
26	Сигнализация (желто-коричневая)
27	Блок питания кондиционера (желто-коричневый
28	реле стоп-сигнала (желто-коричневый)
