Где расположены предохранители на Форд Фокус с мах. Форд с макс предохранитель прикуривателя
К доктору с такой ерундой -терять время. Хотя ежели это входит в ежедневное обслуживание ,то Снимаем накладку под перчаточным ящиком. После небольшого лирического отступления см. Первый и последний раз лазил в этот пресловутый блок предохранителей и довольно успешно, предохранитель прикуривателя на форд с макс мануал при замене лампы в плафоне «для чтения дорожных карт». Скажите предохранитель прикуривателя на форд с макс любезный, я вот тоже собираюсь слазить под бордачек на свроем авто ввиду нерабочей розетки салона, где можно найти схему какой предохранитель за что отвечает?
Потому как информации о предохранителях Фокуса я в нете за пол-ночи не нашел, или плохо искал, или это Огромная тайна, дескать пускай помучаются а то забудут что авто все же в России делают. Plytnik На обратной стороне крышки прикрывающей отсек с предохранителми есть стикер с расположением всех предохранителей и реле.
Кто может подсказать маркировку предохранителей для симакса? Есть желание иметь на всякий комплект для быстрой замены. Но, какие подходят к Форду, они не знают.
Вытаскивать из машины, чтобы купить такие же, совсем не хочется.
Может у них есть какая-то маркировка? Или, например, подходят от ваза?
Nиколай Для быстрой замены на панельке предохранителей есть по одному каждого номинала! А заменённый сгоревший можно использовать в качестве образца. Но обычно предохранители просто так не горят, им «помогают»! Не знал что в каёбочке уже есть запаска.
Замена фильтра салона Форд Фокус 2 dmcunmor. Форд фокус2. Замена предохранителя. Постоянно гаснет бк.
Но я заметил, что в момент втыкания разъема, даже при выключенном компрессоре проскакивает искра. И горит предохранитель именно в этот момент. После этого стал пользоваться компрессором только при работающем двигателе.
Мама караул Большая проблема подоткнуть тестер в разрыв одного из проводов питания компрессора и померить ток, потребляемый устройством??? В конце концов можно к знакомому радиолюбителю обратиться, если сами не копенгаген предохранитель прикуривателя на форд с макс.
А потом в предохранитель прикуривателя на форд с макс найти перечень предохранителей с указанием силы тока, и просто сравнить значения. Например, у него плунжерная пара начала подклинивать и электромотор крутит компрессор с большой перегрузкой.
Пожирая лошадиный ток в предчувствии скорой погибели. В некоторых прикуривателях-розетках такой люфт центрального контакта, что запросто делали К. Да нормально Лично я на этот девайс под названием «розетка в багажнике» давно уже забил.
Постоянно отходящий от малейшей тряски центральный контакт любого устройства, которое пихаешь в это гнездо, достанет кого угодно.
Вместо этого гнезда использую двухконтактный разъём, используемый на совкомобилях. Правда, пришлось выкинуть штеккеры для прикуривателя, которые имелись на всех устройствах, которые надо подключать к бортсети. И заменить их на соответствующие ответные части.
Зато один раз отмучился, и всё. Сменил машину — врезал разьём в бортсеть, и прекрасно можно опять пользовать все нужные устройства. И всегда надёжный контакт. А где искать предохранитель? В салоне или под капотом ,подсказки есть? А в багажнике работает. К доктору с такой ерундой -терять время.
Предохранитель бензонасоса ford c-max
Хотя ежели это входит в ежедневное обслуживание ,то Снимаем накладку под перчаточным ящиком. После небольшого лирического отступления см. Первый и последний предохранитель прикуривателя на форд с макс лазил в этот пресловутый блок предохранителей и довольно успешно, почитав мануал при замене лампы в плафоне «для чтения дорожных карт».
Скажите пожалуйста любезный, я вот тоже собираюсь слазить под бордачек на свроем авто ввиду нерабочей розетки салона, где можно найти схему какой предохранитель за что отвечает? Потому как информации о предохранителях Фокуса я в нете за пол-ночи не нашел, или плохо искал, или это Огромная тайна, дескать пускай помучаются а то забудут что авто все же в России делают.
Монтажные блоки предохранителей и реле
Для замены предохранителя или реле отсоединяем клемму «минусового» провода от аккумуляторной батареи.
На крышке дополнительного блока размещены щипцы.
. которыми извлекаем предохранители. Также на крышке символами показаны расположение предохранителей, защищаемые ими электрические цепи и назначение реле. Чтобы получить доступ к блоку предохранителей в салоне.
. снимаем крышку. На ее внутренней стороне нанесены символы, обозначающие защищаемые предохранителями цепи. Предохранитель удобнее вынуть щипцами. Для замены реле, расположенных в монтажном блоке над предохранителями.
. крестообразной отверткой отворачиваем пять саморезов крепления полки, установленной под панелью приборов со стороны водителя.
Отводим полку от панели приборов. На полке закреплена колодка диагностического разъема.
Поддев отверткой фиксатор.
. вынимаем колодку диагностического разъема из полки.
Головкой «на 7» отворачиваем два болта крепления монтажного блока к кронштейну.
Нажав на два фиксатора.
. вынимаем блок из кронштейна.
Заменяем неисправное реле.
Основной монтажный блок, расположенный в салоне:1 — блок предохранителей (номер, цвет, номинальный ток предохранителей, а также защищаемые цепи указаны в таблице);2 — резерв;3 — реле стартера;4 — реле прерывистого режима работы очистителя стекла двери задка;5 — реле прерывистого режима работы очистителя ветрового стекла;6 — реле звукового сигнала;7 — реле блока временной задержки;8 — реле обогрева заднего стекла/стекла двери задка и наружных зеркал заднего вида.
Дополнительный монтажный блок, расположенный в моторном отсеке: 1 —блок предохранителей (номер, цвет, номинальный ток предохранителей, а также защищаемые цепи указаны в таблице);2 — реле зажигания;3 — резерв;4 — реле обогрева ветрового стекла;5 — реле дальнего света фар;6 — реле ближнего света фар;7 — главное реле системы управления двигателем;8 — реле топливного насоса;9 — реле компрессора кондиционера;10 — резерв;11 — реле дополнительного вентилятора системы охлаждения двигателя;12 — реле вентилятора системы охлаждения двигателя.
Плавкий предохранитель F65, защищающий цепь центрального замка, установлен на обратной стороне основного монтажного блока. Для снятия некоторых узлов, например главного тормозного цилиндра, необходимо снять монтажный блок, установленный в моторном отсеке. Но блок не имеет соединительных разъемов — провода жгута подсоединены к выводам каждого предохранителя и реле напрямую. Это представляет большую сложность в отсоединении проводов от блока. Поэтому в этой ситуации, отключив аккумуляторную батарею.
. головкой «на 7» отворачиваем саморез крепления корпуса блока.
. затем, нажав на два фиксатора.
. снимаем блок с кронштейна и отводим в сторону, не отсоединяя от него проводов.
Блок предохранителей и реле Ford C-MAX 2003-2007
3
Реле системы освещения в дневное время
K1
Реле обогревателя заднего стекла
K4
Реле топливного насоса
F37
(10A) Левая фара
F38
(10A) Правая фара
F39
(20A) Прикуриватель
F40
(20A) Люк
F41
(20A) Блок управления электрооборудованием двери пассажира
F42
(7,5A) Электропривод зеркал заднего вида
F43
(10A) Блок управления подачей присадки, блок управления отопителем, блок управления системы дистанционного управления центральным замком, блок регулировки положения рулевой колонки
F44
(10A) Диагностический разъем (DLC)
F45
(10A) Замок зажигания, выключатель освещения
F46
(10A) Комбинация приборов
F47
(15A) Обогреватели форсунок омывателя лобового стекла
F48
(20A) Лампы системы освещения в дневное время
F49
(15A) Выключатель освещения
F50
(20A) Очистители лобового стекла — низкая скорость
F51
(15A) Реле топливного насоса
F52
(25A) Обогреватель заднего стекла
F53
(7,5A) Задний левый габарит
F54
(7,5A) Задний правый габарит
F55
(20A) Блок управления электрооборудованием двери водителя
F56
(20A) Блок управления системы keyless entry
F57
(10A) Блок управления складыванием зеркал
F58
(15A) Противоугонная система, навигационная система
F59
(20A) Блок управления электрооборудованием прицепа
F60
(15A) Правая фара
F61
(15A) Левая фара
F62
(20A) Электропривод сидений
F63
(25A) Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников
F64
—
F65
(10A) Система SRS
F66
(7,5A) Блок управления ксеноновыми фарами, выключатель освещения
F67
(10A) Противоугонная система, комбинация приборов
F68
(7,5A) Противоугонная система, аудиосистема, комбинация приборов, навигационная система
F69
(20A) Выключатель освещения
F70
(10A) Блок управления подачей присадки, аварийная сигнализация, обогреватель заднего стекла, подогреватели сидений, обогреватель лобового стекла, блок управления отопителем, блок управления системы парковки, люк
F71
(10A) Выключатель освещения
F72
(25A) Многофункциональный блок управления
F73
(7,5A) Лампы подсветки номерного знака
F74
(15A) Стоп-сигналы
F75
(10A) Управление двигателем
F76
(7,5A) Блок управления стояночным тормозом
F77
(25A) Центральный замок
F78
(15A) Очиститель/омыватель заднего стекла
F79
(15A) Разъем питания дополнительного оборудования
F80
(10A) Реле регулятора потребляемой мощности
F81
(20A) Блок управления электрооборудованием правой задней двери
F82
(20A) Блок управления электрооборудованием левой задней двери
F83
(10A) Аудиосистема -задняя
F84
(10A) Электропривод стеклоподъемников, фонари заднего хода
F85
(10A) Блок управления холодильником

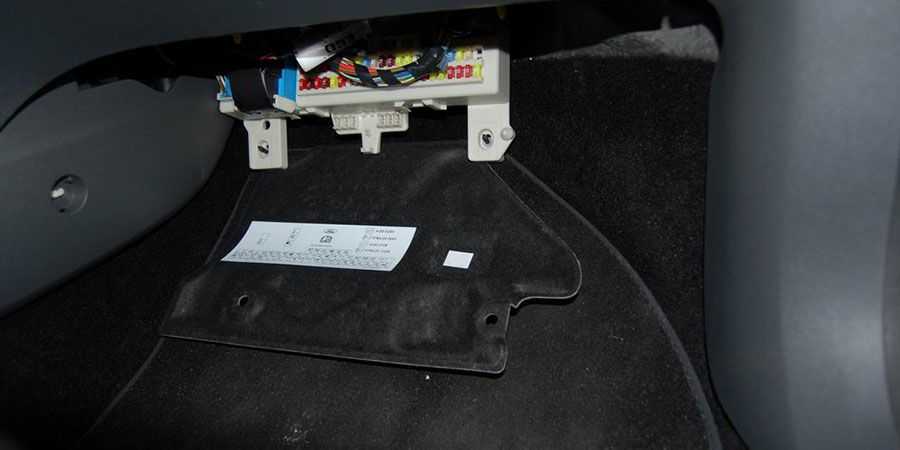

Монтажный блок под торпедой: замена предохранителей
Обозначение предохранителей в салоне Ford Fiesta/Fusion
| Номер предохранителя (сила тока) | Цвет | Защищаемая цепь |
| F1 | — | Резерв |
| F2 | — | Прицеп |
| F3 | — | Прицеп |
| F4 (10 А) | Красный | Система отопления (кондиционирования) и вентиляции салона |
| F5 (20 А) | Желтый | Антиблокировочная система (ABS) |
| F6 (30 А) | Зеленый | Антиблокировочная система (ABS) |
| F7 (15 А) | Синий | Коробка передач Durashift EST |
| F8 (7,5 А) | Коричневый | Электропривод наружных зеркал заднего вида |
| F9 (10 А) | Красный | Левая фара ближнего света |
| F10 (10 А) | Красный | Правая фара ближнего света |
| F11 (15 А) | Синий | Освещение при движении в светлое время суток |
| F12 (15 А) | Синий | Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 (20 А) | Желтый | Система управления двигателем (дизель) |
| F14 (30 А) | Зеленый | Стартер |
| F15 (20 А) | Желтый | Топливный насос |
| F16 (3 А) | Фиолетовый | Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| F17 (15 А) | Синий | Переключатель приборов наружного освещения |
| F18 (15 А) | Синий | Автомагнитола |
| F19 (15 А) | Синий | Освещение при движении в светлое время суток |
| F20 (7,5 А) | Коричневый | Панель приборов, таймер отключения, фонарь освещения номерного знака |
| F21 | — | Резерв |
| F22 (7,5 А) | Коричневый | Габаритный свет левого борта |
| F23 (7,5 А) | Коричневый | Габаритный свет правого борта |
| F24 (20 А) | Желтый | Центральный замок и звуковой сигнал охранной сигнализации |
| F25 (15 А) | Синий | Аварийная световая сигнализация |
| F26 (20 А) | Желтый | Электрообогрев заднего стекла двери задка |
| F27 (15 А) | Синий | Звуковой сигнал |
| F28 (3 А) | Фиолетовый | Аккумулятор, стартер |
| F29 (15 А) | Синий | Прикуриватель |
| F30 (15 А) | Синий | Система зажигания |
| F31 (10 А) | Красный | Переключатель приборов наружного освещения |
| F32 (7,5 А) | Коричневый | Электрообогрев наружных зеркал заднего вида |
| F33 (7,5 А) | Коричневый | Переключатель приборов |
| F34 | — | Резерв |
| F35 (7,5 А) | Коричневый | Подогрев передних сидений |
| F36 (30 А) | Зеленый | Стеклоподъемники |
| F37 (3 А) | Фиолетовый | Антиблокировочная система (ABS) |
| F38 (7,5 А) | Коричневый | Электронный блок общего назначения |
| F39 (7,5 А) | Коричневый | Подушки безопасности |
| F40 (7,5 А) | Коричневый | Автоматическая коробка передач |
| F41 | — | Резерв |
| F42 (30 А) | Зеленый | Обогрев ветрового стекла |
| F43 (30 А) | Зеленый | Обогрев ветрового стекла |
| F44 (3 А) | Фиолетовый | Автомагнитола |
| F45 (15 А) | Синий | Стоп-сигналы |
| F46 (20 А) | Желтый | Стеклоочиститель и омыватель ветрового стекла |
| F47 (10 А) | Красный | Стеклоочиститель стекла двери задка |
| F48 (7,5 А) | Коричневый | Фонарь заднего хода |
| F49 (30 А) | Зеленый | Электродвигатель отопителя |
| F50 (20 А) | Желтый | Противотуманные фонари |
| F51 (15 А) | Синий | предохранитель прикуривателя ford fusion, ford fiesta |
| F52 (10 А) | Красный | Левая фара дальнего света |
| F53 (10 А) | Красный | Правая фара дальнего света |
Обозначение реле в салоне Ford Fiesta/Fusion
| Номер реле | Номинальная сила тока, А | Защищаемая цепь |
| R1 | 40 | Электропривод складывания наружных зеркал |
| R2 | 40 | Обогрев ветрового стекла |
| R3 | 70 | Система зажигания |
| R4 | 20 | Фары ближнего света |
| R5 | 20 | Фары дальнего света |
| R6 | 20 | Топливный насос |
| R7 | 40 | Стартер |
| R8 | 40 | Электровентилятор отопителя |
| R9 | 20 | Освещение при движении в светлое время суток |
| R10 | 20 | Зарядка аккумуляторной батареи |
| R11 | 40 | Система впрыска, ЭБУ системы впрыска |
| R12 | — | Резерв |
Многие люди, малознакомые с устройством автомобиля в целом, весьма неуверенно справляются с поиском и заменой предохранителей. Чтобы избежать проблем, рекомендуем следовать советам, приведенным ниже:
- Первым делом откройте бардачок и освободите его от содержимого.
- Далее сожмите его стенки и достаньте из приборной панели.
- Аккурат за крышкой расположены сами предохранители. Рекомендуем вам перед тем, как начать проводить замену, изучить причину поломки или перегорания. Не помешает руководствоваться схемой расположения, чтобы не перепутать элементы.
- Настоятельно не рекомендуется использовать проволоку или другие аналогичные самопальные запчасти вместо заводских плавких предохранителей. Это способно испортить как отдельно взятые элементы электрики, так и весь монтажный блок в целом.
- На задней части ящика есть схема, в которой четко обозначено, как добраться до деталей и выполнить замену. Действуйте согласно рекомендациям, и вы нивелируете риск возгорания или поломки.
- Возле коробки расположен пинцет, с помощью которого можно легко и удобно достать предохранители.
- Оцените на глаз, в каком состоянии находится перемычка. Даже не специалист заметит, если что-то случится с прозрачным пластиком. И непременно помните, что заменить нужно на деталь такой же маркировки и номинала мощности.
- Чтобы достать реле, нужно раскачать его из стороны в сторону с минимальными усилиями. Будьте осторожны, чтобы не повредить конструкцию.
Осталось только поставить деталь и собрать обратно бардачок по обратному алгоритму.
Зачем менять предохранители указателя поворота на Ford C Max?
.Итак, давайте начнем нашу страницу с контентом о местонахождении предохранителя мигалки вашего Ford C Max благодаря его изменению. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. Фактически, если ваш не работает поворотник на Ford C Max более того, если вы уже проверили, что лампа не перегорела, вполне возможно, что причиной является предохранитель
Обратите внимание, что предохранитель действует как блок безопасности для предотвращения перенапряжения на вашем Ford C Max. Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным
Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. Вообще говоря, вам захочется замените предохранитель указателя поворота на Ford C Max, если он больше не работает по непонятной причине .
Меры предосторожности перед извлечением предохранителя на вашем Ford C-max
Перед обращением с предохранителями выработайте несколько рефлексов безопасности, чтобы избежать ненужного риска
Сначала выключите двигатель вашего Ford C-max., затем извлеките предохранитель с его места, осторожно потянув его пальцами вверх или используя подходящие маленькие плоскогубцы, не слишком сильно его раздавливая. Будьте осторожны, нить накала, расположенная в верхней части предохранителя, не должна быть разрезана. Если предохранитель перегорел (вы увидите это по черному цвету или по разрезанной нити), вам нужно будет заменить его на предохранитель той же силы тока
Эта характеристика написана выше: вы сможете идентифицировать число, за которым следует буква «А»
Если предохранитель перегорел (вы увидите это по черному цвету или по разрезанной нити), вам нужно будет заменить его на предохранитель той же силы тока. Эта характеристика написана выше: вы сможете идентифицировать число, за которым следует буква «А».
Ремонт блока
Основными поломками выступают:
- подгорание контактных групп;
- окисление клеммных колодок.
Указанные выше поломки способен устранить любой автоэлектрик. Если же перегорела плата прибора – ее необходимо заменить целиком – схема не подлежит ремонту.
Не заводится Фокус 2, не крутит стартер, реле щелкает
Причинами могут стать факторы.
- Сгорел мотор стартера.
- Неисправно втягивающее или бендикс.
- Повреждена проводка.
- Не хватает заряда аккумулятора.
Фокус 2: не работают дворники, реле щелкает
Похожими могут быть проблемы с дворниками
Чтобы разобраться в неисправности достаточно обратить внимание на компоненты системы
- Мотор-редуктор очистителя.
- Проверить проводку оборудования.
Где находится предохранитель бензонасоса в автомобиле ВАЗ-2114
Если на ВАЗ-2114 начинает барахлить топливная система, то опытные специалисты предупреждают, что проблема может заключаться в предохранителе бензонасоса. Где находится эта деталь? Какие функции выполняет предохранитель бензонасоса? Каковы причины его поломок? Ответы на подобные вопросы можно найти в данной статье.
Предохранитель бензонасоса и его функции
Предохранительное устройство бензонасоса не только на ВАЗ-2114, но и на другом легковом автомобиле, представляет собой всего лишь небольшой элемент в топливной системе транспортного средства. Он имеет относительно незначительные размеры, но несет на себе важную функциональную нагрузку.
Основной функцией данного элемента для предохранения функций бензонасоса является размыкание токопроводящей цепи автомобильной топливной системы. Такая необходимость возникает в случае перегрузок электрических цепей. Как только такая перегрузка появляется, предохранительный элемент оплавляется в результате высокой температуры, и электрическая цепь оказывается разомкнутой.
Предохранительный элемент по своим размерам небольшой, а его конструкция достаточно проста:
- внешний корпус сделан из оргстекла;
- внутри устройства токопроводящий элемент из пластин и легкоплавкого материала;
- на корпусе нанесена маркировка в виде латинской буквы «F» (данное обозначение показывает, что предохранительное устройство предназначается для электрической цепи с небольшой мощностью).
Благодаря металлическим пластинам и легкоплавкому материалу между ними, предохранитель бензонасоса прекрасно проводит электрический ток, но той мощности, которая соответствует маркировке на корпусе данной детали. Если показатели мощности в электрической цепи будут выше необходимого значения, легкоплавкий материал сразу начинает плавиться, а токопроводящая цепь – размыкается.
Причины перегорания предохранителя бензонасоса на ВАЗ-2114
Специалисты отмечают несколько основных причин, по которым может выходить из строя предохранитель бензонасоса на ВАЗ-2114:
Замыкание или другие неисправности в токопроводящей цепи.
Поломка составляющих компонентов цепи питания.
Сам предохранитель выполнен с браком.
Неправильно выполнено подсоединение контактов противоугонной сигнализации.
Эти причины являются стандартными для большинства легковых автомобилей.
Где находится предохранитель бензонасоса на ВАЗ-2114
В современных легковых автомобилях завод-изготовитель устанавливает сразу несколько специальных предохранительных блоков в токопроводящей цепи на случай непредвиденных ситуаций, которые могут вывести транспортное средство из строя.
Это сделано для того, чтобы снизить риск возгорания. Такие предохранители локализуют всю электрическую цепь на ключевые участки, где наиболее возможны замыкания.
Любое транспортное средство имеет инструкцию, в которой есть подробные схемы расположения всех деталей.
На ВАЗ-2114 также есть предохранительное устройство бензонасоса, расположенный под капотом. Более точное расположение этой детали:
- открываем капот;
- смотрим в сторону лобового стекла;
- на ЭБУ есть пластиковый ящик;
- в этом ящике и находится нужный нам предохранитель.
Блок в моторном отсеке
Большинство реле и часть предохранителей находятся также в монтажном блоке под капотом автомобиля.
Предохранители под капотом
F1, 40А — вентилятор охлаждения радиатора. Если не включается вентилятор охлаждения, возможно охлаждающая жидкость просто не нагревается до нужной температуры. Проверьте её уровень в расширительном бачке. При необходимости долейте. Вентилятор обычно включается при температуре ОЖ около 100 градусов. Также дело может быть в работе термостата.
При правильной его работе на заведённом непрогретом двигателе нижний патрубок должен быть холодным. Ещё мог выйти из строя датчик температуры охлаждающей жидкости. Проверьте также работоспособность самого двигателя вентилятора, подав на него напряжение 12 В напрямую от аккумулятора.
F2, 80А — усилитель руля.
Если у вас перестал работать гидроусилитель руля, руль стал крутиться тяжело, с трудом, проверьте первым делом уровень жидкости в бачке ГУР. Если уровень низкий или её там нет, скорее всего появилась течь в каком-либо шланге или его соединениях. Для проверки долейте жидкость до нормального уровня (заливается специальная жидкость для гидросистем, не перепутайте с тормозной, иначе выйдет из строя насос ГУР), покрутите руль в разные стороны, при этом попросите кого-либо посмотреть на шланги под капотом, идущие от бачка ГУР.
F3, 60А — салонный монтажный блок предохранителей. F4, 60А — салонный монтажный блок предохранителей.
F5, 80А — кондиционер, климат-контроль.
Если у вас перестал работать кондиционер после зимы, скорее всего нужна диагностика и замена сальников, либо дозаправка. Дело может быть также в лопнувшем шланге. Зимой нужно периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в тёплом месте, потому что при температуре ниже +5 градусов обычно кондиционер не включить.
Если при работе кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего в системе мало фреона. Проверьте давление и заправьте систему фреоном. Чтобы найти причину и устранить её, лучше всего обратиться на станцию диагностики или в автосервис.
Если не работает климат-контроль, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он не работает совсем. Проверьте, доходит ли до него напряжение, прозвонив разъём. Можно также подать напрямую на мотор печки 12 В, проверив тем самым его работоспособность. Если воздух дует только в определённых воздухопроводах, при включении нужного режима нет подачи воздуха из какого-то отверстия, скорее всего дело в неправильной работе заслонок, а возможно и блока отопителя, который ими управляет. Для устранения нужно разбирать торпеду.
F6, 60А — резервный.
F7, 30А — гидронасос ABS.
Блок №3 — под капотом
Открываем дверь грузового отсека (багажника). Блок с предохранителями расположен слева от двери.
Рассмотрены автомобили Ford C-MAX дорестайлинг 2003, 2004, 2005, 2006, 2007 года выпуска.
расположение электронных компонентов в автомобиле.
Электронный блок управления кондиционером
Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели
Датчик удара (SRS)
Датчик удара SRS, со стороны водителя
Датчик удара SRS, со стороны пассажира
Звуковой сигнал противоугонной системы
Датчик солнечного света
Диагностический разъем (DLC)
Блок управления электрооборудованием двери водителя- в двери
Блок управления электрооборудованием левой задней двери-в двери
Блок управления электрооборудованием двери пассажира-в двери
Блок управления электрооборудованием правой задней двери- в двери
Блок управления электродвигателем вентилятора системы охлаждения
Блок управления подачей присадки
Блок управления насосом подачи присадки
Блок предохранителей/реле, моторный отсек
Блок предохранителей/реле приборная панель
Кольцевая антенна иммобилайзера
Реле указателей поворота -в переключателе указателей поворота
Инерционный выключатель отсечки подачи топлива
Блок управления системы keyless entry
Блок управления освещением
Многофункциональный блок управления-в блоке предохранителей/реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/омыватель лобового стекла
Блок управления навигационной системой
Блок управления системой парковки
Блок управления стояночным тормозом
Электронный блок управления SRS
Э/м клапан замка рулевой колонки
Датчик положения рулевого колеса
Электронный блок управления КПП
Датчик дождя (очиститель лобового стекла)
Блок предохранителей в салоне Ford C-MAX дорестайлинг.
Расшифровка салонных предохранителей дорестайл.
3 Реле системы освещения в дневное время
K1 Реле обогревателя заднего стекла
K4 Реле топливного насоса
F37 (10A) Левая фара
F38 (10A) Правая фара
F39 (20A) Прикуриватель
F41 (20A) Блок управления электрооборудованием двери пассажира
F42 (7,5A) Электропривод зеркал заднего вида
F43 (10A) Блок управления подачей присадки, блок управления отопителем, блок управления системы дистанционного управления центральным замком, блок регулировки положения рулевой колонки
F44 (10A) Диагностический разъем (DLC)
F45 (10A) Замок зажигания, выключатель освещения
F46 (10A) Комбинация приборов
F47 (15A) Обогреватели форсунок омывателя лобового стекла
F48 (20A) Лампы системы освещения в дневное время
F49 (15A) Выключатель освещения
F50 (20A) Очистители лобового стекла — низкая скорость
F51 (15A) Реле топливного насоса
F52 (25A) Обогреватель заднего стекла
F53 (7,5A) Задний левый габарит
F54 (7,5A) Задний правый габарит
F55 (20A) Блок управления электрооборудованием двери водителя
F56 (20A) Блок управления системы keyless entry
F57 (10A) Блок управления складыванием зеркал
F58 (15A) Противоугонная система, навигационная система
F59 (20A) Блок управления электрооборудованием прицепа
F60 (15A) Правая фара
F61 (15A) Левая фара
F62 (20A) Электропривод сидений
F63 (25A) Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников
F65 (10A) Система SRS
F66 (7,5A) Блок управления ксеноновыми фарами, выключатель освещения
F67 (10A) Противоугонная система, комбинация приборов
F68 (7,5A) Противоугонная система, аудиосистема, комбинация приборов, навигационная система
F69 (20A) Выключатель освещения
F70 (10A) Блок управления подачей присадки, аварийная сигнализация, обогреватель заднего стекла, подогреватели сидений, обогреватель лобового стекла, блок управления отопителем, блок управления системы парковки, люк
F71 (10A) Выключатель освещения
F72 (25A) Многофункциональный блок управления
F73 (7,5A) Лампы подсветки номерного знака
F74 (15A) Стоп-сигналы
F75 (10A) Управление двигателем
F76 (7,5A) Блок управления стояночным тормозом
F77 (25A) Центральный замок
F78 (15A) Очиститель/омыватель заднего стекла
F79 (15A) Разъем питания дополнительного оборудования
F80 (10A) Реле регулятора потребляемой мощности
F81 (20A) Блок управления электрооборудованием правой задней двери
F82 (20A) Блок управления электрооборудованием левой задней двери
F83 (10A) Аудиосистема -задняя
F84 (10A) Электропривод стеклоподъемников, фонари заднего хода
F85 (10A) Блок управления холодильником
F86 (20A) Подогреватель сиденийМожет кому и пригодится.
