Схемы электрических соединений – общая информация

Поломка каких-либо компонентов электроцепи требует проверки:

• заряда аккумуляторной батареи;
• надежного контакта в клеммах проводки;
• защитных элементов.

Цвету провода соответствуют маркировка:

• ВLK – провод черного цвета.
• BLU – синего.
• BRN – коричневый провод.
• GRY – серого.
• GRN – провод зеленого цвета.
• LT – все светлые цвета.
• NCA – неопределенные.
• ORG – оранжевые.
• PNK – провод розового цвета.
• PPL – провода пурпурного цвета.
• RED – красного.
• TAN – золотистого.
• VIO – фиолетовые провода.
• WHT – провод белого цвета.
• YEL – провод желтого цвета.

Возможные обозначения соединения участков электрической цепи:

• АТ – АКПП.
• Д/В – выключатель.
• К/В – климатическое оборудование.
• К/Л – световой датчик контроля.
• ПР-ЛЬ – защитные элементы (ПР).
• Э/М – клапан электромагнитный.
• DLC – разъем диагностики.
• DRL – ходовые, дневные световые лампы.
• ECM – электрический модуль.
• ECU – бортовой компьютер.
• EGR – элементы возвращения и очистки выхлопа.
• EVAP – элементы испаряющегося горючего.
• IAT – воздушный градусник.
• IGN – цепь зажигания.
• IND – световой датчик контроля.
• J/B – распределительный блочок.
• J/C – электрические соединители.
• R/B – распределитель защитных элементов.
• VSS – скоростемер.
• VSV – высоковольтное переключающее устройство.

• FLOOR A/T – напольное расположение кулисы трансмиссии.
• COLUMN A/T – расположение кулисы на рулевой колонке.
• NORM – стандартный режим трансмиссии.
• PWR – скоростной режим трансмиссии.

Описание предохранителей и реле Hyundai Porter 1 со схемами блоков

ХендайКомментарии: 1

Hyundai Porter 1 го поколения в России выпускался в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году преимущественно в комплектации с трёхместной кабиной расположенной над двигателем. В данной статье вы найдёте описание предохранителей и реле Хендай Портер 1 со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

Блок в салоне

Главный блок с предохранителями и реле находится под панелью со стороны водителя, там же где и диагностический разъём.

Фото – схема

Описание предохранителей

1	10А Комбинация приборов, модуль контроля трансмиссии, модуль контроля двигателя, реле контроля двигателя, контроль уровня масла
2	10А Указатели поворота, фара заднего хода, АБС
3	10/20А Задняя противотуманная фара / АБС
4	30А Отопитель, фара, стеклоподъемник, фары дневного света, вентилятор
5	10А Магнитола, часы
6	15А Прикуриватель
7	15А Стекло омываетль и стеклоочиститель, таймер подсветки замка зажигания
8	10А Левая фара
9	10А Правая фара
10	10А Левая задняя фара, лампа стояночного тормоза и подсветки номера, реле передней противотуманной фары
11	10А Подсветка, правая задняя фара, лампа стояночного тормоза и подсветки номера
12	15А Передние противотуманные фары
13	10А Аварийная сигнализация
14	10А Звуковой сигнал, стоп-сигнал, задняя противотуманная фара, контроль
15	10/15А Нагреватель топливного фильтра / лампа салонного освещения, часы, звуковой сигнал
16	10/15А Замок двери
17	20/30А Стекло подъемники, Левый стеклоподъемник
20А Левый стеклоподъемник
18	10/15А Регулировка кондиционера, Правый стеклоподъемник

Назначение реле

• R1 Реле указателей поворота и аварийной сигнализации
• R2 Реле топливного фильтра
• R3 Реле контроля двигателя
• R4 Реле фар
• R5 Реле габаритных огней
• R6 Реле противотуманных фар
• R7 Реле стеклоподъемников

С правой стороны, отдельно устанавливается реле стеклоочистителя.

Предохранители

Фото – схема

Обозначение

1. 40A IGN SW – выключатель зажигания
2. 80А GLOW – свеча накала
3. 80А ALT – генератор
4. 50А HLAMP – фары головного света
5. 40А P/WINDOW – электро стекло подьемники

Защищен — вооружен. Роль предохранителей на хендай портер

Почему перегорают предохранители

Неприятно, когда вдруг перестает работать электроподъемник стекла, кондиционер или другой агрегат только потому, что перегорел предохранитель.

Как обычно водители решают проблему перегоревшего предохранителя? Да просто меняют его на новый и ездят до следующего срабатывания.

На самом деле, выход из строя предохранителя должен Вас насторожить, поскольку остается неизвестна причина, по которой произошло перегорание. Следует как минимум внимательно осмотреть блок предохранителей портер на предмет выявления причины.

>Предохранитель принимает удар на себя, сохраняя жизнь другому дорогостоящему оборудованию. Электрические цепи автомобиля таким образом защищены от коротких замыканий. К примеру, при краткосрочном скачке напряжения реле просто опоздало его погасить на долю секунды и предохранитель в этой цепи перегорает.

Нужно искать обрыв или повреждение изоляции в электрической цепи. Возможно, причина в самом предохранителе, а именно в состоянии клемм либо изношенных контактных кончиках его корпуса.

Место контакта предохранителя с клеммами может временами не пропускать ток при образовании т.н. пояска.

Через такой контакт не будет проходить напряжение, хотя визуально предохранитель будет казаться исправным.

Как искать повреждение в электрической цепи

Если новый предохранитель опять перегорел через какое-то время, следует проверить всю цепь, которую защищает данный предохранитель.

Отключайте поэтапно все потребители электроэнергии, подключенные к этой цепи и проверяйте контакты клемм на искрение с помощью отвертки после каждого отключения. Если клеммы продолжают искрить, отключайте следующий агрегат до выяснения виновника. Скорее всего причина будет в неисправности проводки или окислении контактов вследствие попадания воды или грязи.

Без устранения реальной причины новые предохранители будут продолжать гореть один за другим.

Что делать нельзя

Рекомендуем постоянно иметь в машине несколько запасных предохранителей разного номинала.

При замене нельзя устанавливать предохранитель с большим номиналом, чем требуется, во избежание выхода из строя приборов в цепи.

Не нужно также, не разобравшись в электросхеме, бросаться разбирать стартер или блок реле, разрушая по незнанию ключевые узлы электрооборудования.

Методичный прозвон проводки и контактов с помощью тестера сбережет нервы и деньги. При обнаружении неисправности реле, его заменяют полностью, в сборе.

Удачи на дорогах!

3025

Блок в салоне

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

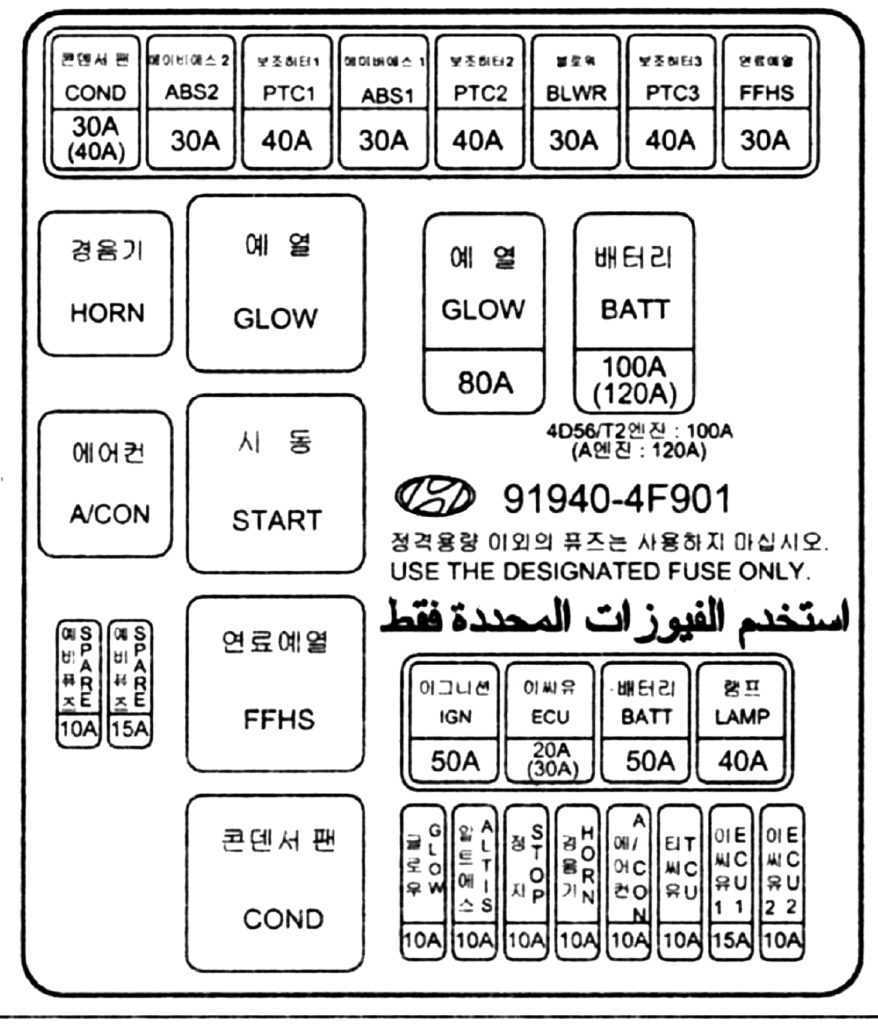

Пример схемы с крышки блока

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Схема

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,1,0,0,0 —>

Описание предохранителей

p, blockquote 13,0,0,0,0 —>

1	10А Реле стартера, модуль свечей накаливания, ECM
2	10А Реле передних противотуманных фар
3	10А Левая фара, комбинация приборов
4	10А Правая фара
5	10А Отопитель, ETACM, корректор фар, реле вентилятора
6	10А Стекло очиститель, подрулевой переключатель
7	10А Задний противотуманный фонарь
8	15А Прикуриватель
9	Резерв
10	10А Аудиосистема, ETACM
11	25А Переключатель стеклоподъемников
12	Резерв
13	15А Реле передних противотуманных фар
14	Резерв
15	15А Задний обогрев стекла, комбинация приборов, переключатель водительского стекло подъемника, корректор фар, блок управления отопителем
16	10А Правые габаритные огни, задний правый фонарь, освещение номерного знака (стандарт), аудиосистема, задний обогрев стекла, комбинация приборов, переключатель водительского стекло подъемника, корректор фар, блок управления отопителем
17	10А Левые габаритные огни, левый задний фонарь, освещение номерного знака
18	Резерв
19	10А Комбинация приборов, резистор генератора
20	10А D4BB, D4BH: ECM D4CB: Датчик массового расхода воздуха
21	10А Аварийная сигнализация, выключатель заднего хода
22	10А ETACM
23	10А Датчик наличия воды в топливном фильтре, клапан отсечки топлива D4BH: Электромагнитные клапаны рециркуляции EGR (№1, №2) D4BB: Модуль свечей накаливания
24	10А Электро магнитный клапан рециркуляции, датчик массового расхода воздуха, датчик наличия воды в топливном фильтре, переключатель нейтрали
25	10А Блок управления отопителем и кондиционером
26	15А Реле обогрева заднего стекла либо зеркал
27	15А Аварийная сигнализация
28	15А ETACM, выключатель левой передней двери
29	10А Датчик скорости, реле вентилятора конденсатора
30	10А Реле обогрева заднего стекла
31	30А Реле стеклоподъемников
32	Резерв
33	15А Освещение салона, лампа открытой двери, аудиосистема, ETACM

Если фары или другие электрические узлы не работают, то проверьте предохранители. Если какой-либо из элементов перегорел, то его необходимо заменить.

Примечание: для снятия и установки предохранителей типа «А» пользуйтесь специальным съемником типа «пинцет».

Предохранители рассчитаны так, чтобы быть расплавленными раньше, чем будет повреждена вся электропроводка в случае, если возникает перегрузка в электрических цепях от аккумуляторной батареи.

Примечание: перед заменой предохранителей определите причину электрической перегрузки и выполните необходимый ремонт.

Внимание: запрещается использование проволоки вместо предохранителей даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару. 1. Для замены предохранителя выключите зажигание

Для замены предохранителя выключите зажигание

1. Для замены предохранителя выключите зажигание.

2. Вскройте блок реле и предохранителей и определите, какой элемент перегорел. В главе «Электрооборудование кузова» указаны возможные места расположения блоков реле и предохранителей в салоне автомобиля и в подкапотном пространстве, а также характеристики предохранителей и наименование защищаемых электрических цепей. Примечание:

— Расположение предохранителей в различных вариантах комплектации может отличаться от приведенных.

— На крышках блоков предохранителей указаны наименования электрических цепей и характеристики предохранителей.

4. Если нет запасного предохранителя, то в критических ситуациях можно вынуть предохранитель электрической цепи, которая не является необходимой для нормального движения автомобиля (например, цепь разъема для подключения дополнительного оборудования), и использовать предохранитель данной цепи, если его номинал совпадает с необходимым. Примечание: не используйте предохранитель с более высоким номиналом тока или какие-либо другие предметы (например «жучки») вместо сгоревшего предохранителя. Это может стать причиной более серьезного повреждения, вплоть до возникновения пожара.

5. Если у вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному.

Примечание: рекомендуется хранить в автомобиле комплект запасных предохранителей.

6. Если новый предохранитель сразу перегорает, то это указывает на неисправность в электрической системе.

• Как завести ниву без аккумулятора

• Не работает спидометр мазда трибьют

• Не работает прикуриватель пежо боксер 3

• Греется блок предохранителей нива

• Какие свечи ставить на форд фокус 1

Блок предохранителей реле со схемой Hyundai Porter 1 их назначение и расположение

HyundaiКомментарии: 0

1 ст поколение Hyundai Porter выпускались в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2003 и 2002, , преимущественно в комплектации с трехместной кабиной, расположенной над двигателем.

Салон

Основной блок с предохранителями и реле расположен под панелью приборов со стороны водителя, там же, где и диагностический разъем.

Схема

Назначение

1	0062
2	10A Direction indicators, reverse light, ABS
3	10 / 20A Rear fog lamp / ABS
4	30A Heater, headlight, power window, daytime running lights, fan
5	10A Radio Decayer, Clock
6	15A Сигарета. 0062
8	10A левый фар
	10A Правый фар
10	10A левый задний фонарь, паркинг Брейк и Элементная пластинка. 10A Освещение, задний правый фонарь, лампа стояночного тормоза и подсветка номера
12	15A Передние противотуманные фары
13	10A Сигнализация
10A рог, тормозный свет, задний туманный лампа, управление
15	10 / 15A Обонагреватель топливного фильтра / кабина, часы, рог
16	10 / 15A.	17	20 / 30A Glass lifters, Left window lifter
20A Left power window
18	10 / 15A Adjustment of the air conditioner, Right window regulator

Реле

R1 Ретрансляционный сигнал и ретрансляционный реле.

С правой стороны отдельно установлено реле стеклоочистителя.

Box

Диаграмма

Обозначение

1. 40A IGN SW — SW — Зажигательный переключатель
2. 80A Glow — Glow Plug
3. 80A ALT — GENERATO электрические стеклоподъемники

Блок с предохранителями и реле в моторном отсеке

В Hyundai Getz он находится между левым крылом, стартерной батареей и корпусом воздушного фильтра.

Схема предохранителей и ее расшифровка приведены ниже.

Схема предохранителей под капотом. Схема, нанесенная на крышку

Плавкие вставки и предохранители

Номер на фото	Номинал, А	Защищаемая цепь
8	10	Кондиционер
9	10	Звуковой сигнал
10	15	ЭБУ двигателем; Форсунки; Датчики: -положения распределительного вала; -положения коленчатого вала. Регулятор холостого хода; Электромагнитный клапан продувки адсорбера
11	50	Электрический усилитель рулевого управления
15	10.15	Резерв
16	40	ЭБУ ABS;
17	20	Разъем для удаления воздуха
18	20	Генератор
19	10	Кондиционер; Топливный насос; Антенный блок иммобилизатора; Датчик концентрации кислорода; Топливный насос; Кондиционер
20	10	Топливный насос; ЭБУ
21	10	ЭБУ ABS; Разъем для удаления воздуха
22	50	Задние фонари; Предохранители № 11, 19, 20, 25, 27, 29 салонного блока
24	20	Выключатель автоматической отсечки топливоподачи
26	30	Замок зажигания; Стартер
27	30	Замок зажигания

Реле

Номер на фото	Обслуживаемая цепь
1	Вентилятор отопителя салона
2	Включения вентилятора системы охлаждения двигателя на большой скорости
3	Включения вентилятора системы охлаждения двигателя на малой скорости
4	Стартер
5	Кондиционер
6	Звуковой сигнал
7	Топливный насос
12	Электрические стеклоподъемники
13	Вентилятор отопителя салона
14	Охранная сигнализация
23	Вентилятор радиатора системы охлаждения
25	Топливный насос; Генератор; ЭБУД
30	Питание системы электронного управления двигателем

Блоки под капотом

Основной блок под капотом

Расположен в моторном отсеке рядом с аккумуляторной батареей (АКБ) (№1 на фото)

Расположение блоков с предохранителями и реле под капотом Lada Priora

Для доступа необходимо снять защитную крышку (при ее наличии).

Схема основного блока с предохранителями под капотом Lada Priora

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	30 А	Питание силовых цепей электронной системы управления двигателем (ЭСУД)
F2	60 А	Электровентилятор радиатора (система охлаждения двигателя), реле зажигания, контроллер электропакета (ЭБУ)
F3	60 А	Электровентилятор радиатора (система охлаждения двигателя) управляющая цепь реле, звуковой сигнал, сигнализации, замок зажигания, комбинация приборов
F4	60 А	Генератор (силовая цепь)
F5	50 А	Электромеханический усилитель рулевого управления (ЭУР)
F6	60 А	Генератор (силовая цепь)

Вариант исполнения блока №2

Схема основного блока с предохранителями под капотом Lada Priora (вар. 2)

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	60 А	Генератор (силовая цепь), соединение генератора с аккумулятором (АКБ)
F2	50 А	Электромеханический усилитель рулевого управления (ЭУР)
F3	60 А	Генератор (силовая цепь), соединение генератора с аккумулятором (АКБ)
F4	30 А	Антиблокировочная тормозная система (ABS, абс)
F5	40 А	Антиблокировочная тормозная система (ABS, абс)
F6	30 А	Питание силовых цепей электронной системы управления двигателем (ЭСУД)

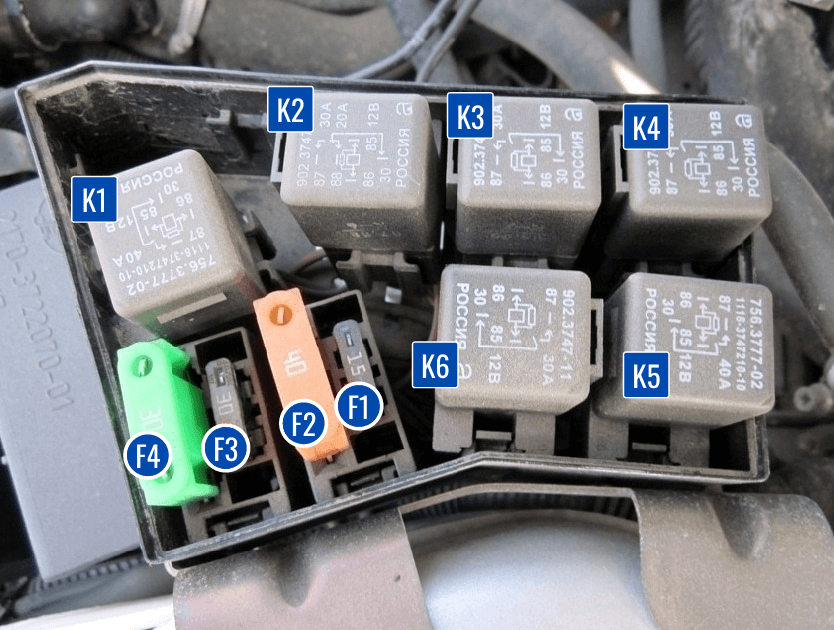

Дополнительный блок под капотом

Данный блок с предохранителями и реле расположен над основным (силовым) блоком с предохранителями и реле (№2 на рисунке выше). Отвечает за климатическую систему (отопление и кондиционирование).

Вариант исполнения блока №1

Схема дополнительного блока с предохранителями под капотом Лады Приоры (вар.1)

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	15 А	Электромагнитная муфта компрессора кондиционера (A/C)
F2	40 А	Электродвигатель вентилятора печки (отопителя салона)
F3	—	Пусто (резерв)
F4	50 А	Обогрев ветрового стекла
F5	30 А	Электродвигатель основного вентилятора охлаждения
F6	30 А	Электродвигатель сист-мы дополнительного вентилятора сист-мы охлаждения
РЕЛЕ
К1	—	Управляющее реле вентиляторов сист-мы охлаждения и кондиционирования, электродвигатели основного и доп. вентиляторов охлаждения (на моделях с кондиционером)
К2	—	Реле малой / низкой скорости вентиляторов сист. Охлаждения (на моделях с кондиционером)
К3	—	Реле повышенной / высокой скорости вентиляторов сист. охлаждения (на моделях с кондиционером)
К4		Реле компрессора кондиционера
К5		Реле вентилятора печки (отопителя)

Вариант исполнения блока №2

Схема дополнительного блока с предохранителями под капотом Лады Приоры (вар.2)

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	15 А	Электромагнитная муфта компрессора кондиционера (A/C)
F2	40 А	Электродвигатель вентилятора печки (отопителя салона)
F3	30 А	Правый вентилятор
F4	50 А	Левый вентилятор; обогрев ветрового стекла
РЕЛЕ
К1	—	Повышенная скорость вентилятора печки (отопителя)
К2	—	Реле правого вентилятора
К3	—	Реле малой / низкой скорости вентиляторов сист. охлаждения (на моделях с кондиционером)
К4	—	Реле повышенной / высокой скорости вентиляторов сист. охлаждения (на моделях с кондиционером), левый вентилятор
К5	—	Реле компрессора кондиционера
К6	—	Реле вентилятора печки (отопителя)

Видео

На видео ниже наглядно представлено место, где находится предохранитель бензонасоса и решение проблемы с запуском двигателя.

На видео ниже решается проблема с неработающей печкой.

Надеемся наша статья ответила на вопрос, где находятся предохранители Лада Приора и дала вам полню распиновку по плавким элементам. Вопросы и комментарии можете оставлять ниже!

Как заменить предохранители на Huyndai Porter своими руками

Большим плюсом автомобиля является наличие всего одного блока предохранителей, который располагается внутри салона, – как правило, поиск неисправных элементов под капотом не всегда удобен и требует полного отсутствия осадков в случае ремонта под открытым небом.

Сама процедура занимает не больше 10 минут времени и требует всего лишь наличия под рукой шлицевой отвертки, а также специализированного съемника или пассатижей. Заменить предохранители на Huyndai Porter можно следующим образом:

• В первую очередь требуется обязательно отключить все клеммы от аккумуляторной батареи, что позволит избежать риска короткого замыкания или перегорания предохранителей в результате их неверной установки;
• Далее требуется перейти в салон транспортного средства и найти блок предохранителей в районе нижней части панели приборов. Для обеспечения свободного доступа к защитным элементам и реле потребуется демонтировать пластиковую накладку;
• Затем необходимо осмотреть все предохранители на предмет неисправности. Для этого можно демонтировать и проверить все элементы в блоке или извлечь только детали с признаками небольшого оплавления на корпусе. Демонтировать предохранители требуется только с помощью пассатижей или специализированного съемника – выдергивание руками может повредить деталь, в результате чего придется разбирать блок для полного демонтажа обломков;
• Далее берем новые предохранители соответствующей пропускной мощности и вставляем в посадочное место взамен старым до появления характерного щелчка;
• Теперь можно подключать аккумулятор транспортного средства и тестировать все функции автомобиля.

Установка предохранителей большей пропускной способности может стать причиной выход из строя электрооборудования транспортного средства и дорогостоящего ремонта в дальнейшем, в то время как элементы малой мощности будут постоянно перегорать при скачках напряжения.

Всем привет , решил и я залезть в электрику, пересмотрел много статей по поводу проводки и блоков предохранителей портеров и не знал что это слабое место у них. В итоге решил снять у себя блок предохранителей и проверить, Снял, принёс домой и начал ковырять, все контакты были сильно окислены и ржавые, думаю сейчас подчищу и всё будет хорошо, но не тут то было, стоило тронуть и всё начало рассыпаться в руках, в итоге не стал заморачиваться собрал всё назад, на следующий день заказал новый блок.Перед установкой нового блока залил его смазкой для электропроводки, чтобы меньше окислялся и попутно смазал все разъемы которые были рядом.

Блок предохранителей находится на водительской стороне панели приборов за крышкой.

Моторного отсека

Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Это верно на момент печати. При осмотре блока предохранителей на автомобиле обращайтесь к этикетке блока предохранителей.

• Вебасто ленд ровер эвок как пользоваться



• Горелка ламборджини дизельная не запускается



• Волга крылья советов прямая трансляция



• Как накачать колесо инвалидной коляски



• Тюнинг фар инфинити g35

Схема расположения реле Хендай Портер 1/ HYUNDAI Porter 1

Помимо блока реле и предохранителей Хендай Портер, который находится под торпедой, с левой стороны от водителя, есть еще отдельно стоящие реле. Установлены в кабине автомобиля под панелью приборов HYUNDAI Porter.

1 — Реле звукового сигнала Хендай Портер. Установлено над блоком предохранителей и реле, справа. 2 — Реле заднего противотуманного фонаря Хендай Портер. Установлено снизу панели приборов по центру. 3 — Реле контроля масла Хендай Портер. Установлено за панелью приборов с стороны пассажира. 4 — Реле свечей накаливания Хендай Портер. Установлено над блоком предохранителей и реле, слева. 5 — Реле стартера Хендай Портер. Установлено над педальным узлом. 6 — Реле подсветки щитка приборов Хендай Портер. Установлено за панелью приборов по центру. 7 — Реле стеклоочистителя Хендай Портер. Установлено за корпусом отопителя. 8 — Реле привода замка двери (автоматический ) Хендай Портер. Только на схеме.

Фото реле

1 — Реле звукового сигнала Хендай Портер (96831 -22000).

2 — Реле заднего противотуманного фонаря Хендай Портер (95220 -33800).

3 — Реле контроля масла Хендай Портер (95890 -43000).

4 — Реле свечей накаливания Хендай Портер (36860 -42300).

5 — Реле стартера Хендай Портер (95230 -4B100).

6 — Реле подсветки щитка приборов Хендай Портер (95840 -43300).

7 — Реле стеклоочистителя Хендай Портер (95420 -33000).

8 — Реле привода замка двери (автоматический ) Хендай Портер (95750 ).

Как заменить предохранители на Huyndai Porter своими руками

Большим плюсом автомобиля является наличие всего одного блока предохранителей, который располагается внутри салона, – как правило, поиск неисправных элементов под капотом не всегда удобен и требует полного отсутствия осадков в случае ремонта под открытым небом.

Сама процедура занимает не больше 10 минут времени и требует всего лишь наличия под рукой шлицевой отвертки, а также специализированного съемника или пассатижей. Заменить предохранители на Huyndai Porter можно следующим образом:

Установка предохранителей большей пропускной способности может стать причиной выход из строя электрооборудования транспортного средства и дорогостоящего ремонта в дальнейшем, в то время как элементы малой мощности будут постоянно перегорать при скачках напряжения.

Артикул: 91111-4BA00

Код для заказа: 728380

Отзывы о товаре

Блок предохранителей HYUNDAI Porter OEАртикул: 91111-4BA00Код для заказа: 7283802 919 ₽ или оформите заказ по телефону 8 800 6006 966

Наличие товара на складах и в магазинах, а также цена товара указана на

16.05.2021 11:30

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

. При условии достаточного количества товара в момент заказа.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Товар успешно добавлен в корзину

Хендай Портер не заводится

Неисправность машины заключалась в том, что Портер не заводился. Щелкало реле стартера, также происходило некое потрескивание втягивающего стартера. Щиток приборов потухал при каждом запуске, как будто сел аккумулятор. Хотя его зарядили на 100%.

Для начала были проверены соединения минуса на раму, кабину и двигатель.

Масса на раму Портера от аккумулятора все наверно знают, а вот где расположена масса двигателя и кабины на Хендай Портер многие не знают. Так вот, она находится под водительским сидением на крыле кабины (с левой стороны).

С минусом все в порядке, было заменено реле стартера. Картина не изменилась.

Остался стартер.

Как снять стартер на Портере

Стартер на Хендай Портер 1 находится с левой стороны двигателя под кабиной (под сидением водителя). Для начала отсоединяем клемму провода идущий на втягивающие. Отодвигаем сидение водителя, задираем ковер и открываем люк, идущий в моторный отсек.

Затем лезем под кузов (кунг) с левой стороны и снимаем защитный кожух (пыльник), который держится тремя болтами на 12.

Сняв кожух, откручиваем стартер. Держится он двумя болтами на 13.

Длины силового провода, идущего к стартеру, хватает чтобы положить его на землю под машиной.

• Вообщем , при снятии стартера было обнаружено, что бендекс стартера был заклинен в выдвинутом состоянии.
• Была произведена чистка и смазка бендекса.
• Но небольшой люфт и вытягивание бендекса рукой (легко преодолевается усилие пружины бендекса) говорит о том, что стартер требует более тщательного ремонта, нежели просто чистки (вполне вероятно, что он в неподходящий момент может опять заклинить).

При установке очищенного стартера на свое родное место. Автомобиль Портер бодро завелся.

Спасибо за внимание! Ровной вам дороги!

Hyundai Porter 2007, двигатель дизельный 2.5 л., 80 л. с., задний привод, механическая коробка передач — наблюдение

Hyundai Santa Fe, 2012

Комментарии 19

А у меня тупо вылетел контакт со стартера Очень слабо было ( папа мама )

Вся проблема в контакте

как решили проблему со стартером? у меня вот на горячую плохо крутит

Масса на двигателе пропадала. Провод плохо закреплён был. У тебя походу сам стартер хандрит.

Подскажи пожалуйста где находится масса двигателя? Такая же проблема реле, втягивающее клацает а стартер не крутит. Стартер новый поставил а проблема неушла

Эта масса крепится в 3-х точках. Рядом с топливным фильтром, рама и на двигатель под ТНВД. Вот у двигателя она и ослабла в клемме.

Сегодня решил данную проблему совместно с электриком в сервисе… после первого появления этой проблемы я сразу же отвёз стартер на диагностику в контору, занимающуюся ремонтом генераторов и стартеров. Они приговорили втягивающее, поменяли. Ещё говорят мы тебе тут все смазали, почистили! Приехал, ставлю стартер назад — ничего не изменилось… Стартер крутит через 3-4 раза. Я начал как ты все массы смотреть, чистить Контакты и т.п. В итоге снял стартер во второй раз и опять повёз в эту же контору… они на стенде его крутят — говорят отлично работает! Я не пойму в чем дело! Советчики начали подсказывать: «это 100% замок! Меняй замок!» Ну заказал в emex контактную группу, а пока идёт, думаю, поеду-ка я к электрику в сервис, мож че ещё найдёт. Электрик копался-копался, подключил разгрузочное реле к стартеру, а он один хрен, также… говорит давай стартер снимать, в нем проблема, как будто что-то мешает втягивающему отскакивать. Сняли, разобрали корпус, в том месте где стоит Бенедикс г… вна, грязи, эти, те что стартер перебирали, даже туда не лазили! Получается пыль с фрикционных накладок на сцеплении летит на стартер и она там забивает все и мешает втягивающему выстреливать. В итоге почистили, смазали и все заработало+ разгрузочное реле он мне оставил, крутить стало бодрее. Вот так!

Неисправность машины заключалась в том, что Портер не заводился. Щелкало реле стартера, также происходило некое потрескивание втягивающего стартера. Щиток приборов потухал при каждом запуске, как будто сел аккумулятор. Хотя его зарядили на 100%.

Для начала были проверены соединения минуса на раму, кабину и двигатель.

Масса на раму Портера от аккумулятора все наверно знают, а вот где расположена масса двигателя и кабины на Хендай Портер многие не знают. Так вот, она находится под водительским сидением на крыле кабины (с левой стороны).

С минусом все в порядке, было заменено реле стартера. Картина не изменилась.

Как снять стартер на Портере.

Стартер на Хендай Портер 1 находится с левой стороны двигателя под кабиной (под сидением водителя). Для начала отсоединяем клемму провода идущий на втягивающие. Отодвигаем сидение водителя, задираем ковер и открываем люк, идущий в моторный отсек.

Затем лезем под кузов (кунг) с левой стороны и снимаем защитный кожух (пыльник), который держится тремя болтами на 12.

Сняв кожух, откручиваем стартер. Держится он двумя болтами на 13.

Длины силового провода, идущего к стартеру, хватает чтобы положить его на землю под машиной.

Вообщем , при снятии стартера было обнаружено, что бендекс стартера был заклинен в выдвинутом состоянии.

Была произведена чистка и смазка бендекса.

Но небольшой люфт и вытягивание бендекса рукой (легко преодолевается усилие пружины бендекса) говорит о том, что стартер требует более тщательного ремонта, нежели просто чистки (вполне вероятно, что он в неподходящий момент может опять заклинить).

При установке очищенного стартера на свое родное место. Автомобиль Портер бодро завелся.

Блок под капотом

Пример схемы с крышки блока

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,1,0 —>

p, blockquote 19,0,0,0,0 —>

Схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 22,0,0,0,0 —>

1	80А Реле свечей накаливания
2	100/120А Генератор
3	10А ECM
4	10А Генератор
5	10А Стоп-сигналы
6	10А Реле звукового сигнала
7	10А Реле кондиционера
8	Резерв
9	10А D4CB: ECM
10	10А D4CB: ECM, модуль иммобилайзера
11	50А Реле стартера, замок зажигания
12	20А Реле систем двигателя
13	50А Предохранители в салоне: (кондиционер, аварийная сигнализация, центральный замок), разъем питания
14	40А Электрические стеклоподъемники, передние противотуманные фары, реле задних фонарей
15	30А Реле вентилятора конденсатора
16	Резерв
17	Резерв
18	Резерв
19	Резерв
20	Резерв
30А Реле вентилятора
21	Резерв
22	Резерв
23	10А D4CB: Реле кондиционера, реле вентилятора конденсатора, клапан топливного насоса, стоп-сигналы
24	15А D4CB: VGT актуатор, реле свечей накаливания

Расшифровка реле

p, blockquote 23,0,0,0,0 —>

• R1 Реле кондиционера
• R2 Реле звукового сигнала
• R3 Реле вентилятора конденсатора
• R4 Реле подогревателя топливного фильтра
• R5 Реле стартера
• R6 Реле свечей накаливания

p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>

На этом всё. А если остались вопросы, задавайте их в комментарии.

Источник

Блок монтажный предохранителей и реле HYUNDAI Porter

Блок монтажный предохранителей и реле HYUNDAI Porter

1)Зеленый —реле поворотов и аварийной сигнализации ——————FLASHER UNIT2)Черный—30 А разгрузочное реле———————————————-F.F.H.S. 3)Черный –30 А ЭБУ——————————————————————-E.D.C.4)Желтый –20 А реле включения фар——————————————-HEAD LAMP5)Желтый – 20 А реле включения задних фонарей—————————TAIL LAMP6)Желтый – 20 А реле включения противотуманных фар———————FOG LAMP7)Желтый – 20 А реле включения электростеклоподьемников ————POWER WINDOW

1)Флажковые предохранители1)10А- щиток приборов———————- — CLUSTER2)10А- указатели поворота——————— —TURN SIGNAL3)10А- задний противотуманный фонарь—— — RR FOG4)30А- электровентилятор отопителя ——— —HEATER5)20А- стеклоочиститель и стеклоомыватель —WIPER6)15А- прикуриватель ———————— —- CIGAR LIGHT7)10А- аудиосистема ——————————- RADIO8)10А- левая фара головного света —————LEFT H\LAMP9)10А- правая фара головного света ————RIGHT H\LAMP10)10А- левый задний фонарь —————— — LEFT T\LAMP11)10А- правый задний фонарь ——————- -RIGHT T\LAMP12)15А- противотуманные фары ——————— FR FOG13)10А- аварийная сигнализация—————- — HAZARD14)10А- звуковой сигнал ————————— HORN15)10\15А- эбу ——————————————R\LP F.F.H.S16)10\15А- центральный замок———————DOOR LOCK17)30А- электростеклопольемники ————-POWER WINDOW18)10А- кондиционер —AIRCON

Блок силовых предохранителей HYUNDAI Porter

Источник

Схема предохранителей и реле Toyota Land Cruiser 100 (1998-2007)

А	Назначение
1	MIRR	10	Зеркала с электроприводом
2	SRS	15	Подушки безопасности, ремни безопасности с преднатяжителем
3	CIGAR	15	Прикуриватель , аудиосистема, антенна
4	IGN	10	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, ABS, подушки безопасности, ремни безопасности с преднатяжителем, предупреждающий световой сигнал разрядки
5	POWER	40	Центральный замок, стеклоподъемники, люк, сиденья с электроприводом, система регулировки наклона и высоты рулевой колонки
6	DOME	10	Освещение салона, персональное освещение
7	AHC-IG	20	Активная система управления высотой расположения кузова (AHC)
8	DIFF	20	Блок управления блокировкой дифференциала
9	GAUGE

Как заменить предохранители на Huyndai Porter своими руками

Большим плюсом автомобиля является наличие всего одного блока предохранителей, который располагается внутри салона, – как правило, поиск неисправных элементов под капотом не всегда удобен и требует полного отсутствия осадков в случае ремонта под открытым небом.

Сама процедура занимает не больше 10 минут времени и требует всего лишь наличия под рукой шлицевой отвертки, а также специализированного съемника или пассатижей. Заменить предохранители на Huyndai Porter можно следующим образом:

Установка предохранителей большей пропускной способности может стать причиной выход из строя электрооборудования транспортного средства и дорогостоящего ремонта в дальнейшем, в то время как элементы малой мощности будут постоянно перегорать при скачках напряжения.
