4-цилиндровый двигатель
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
4. Отсоедините провод клеммы В+ (2) от стартёра.
5. Рассоедините разъём клеммы 50 (1).
6. При необходимости, снимите изолятор на положительном выводе стартёра.
7. Отсоедините хомут (4) кабеля.
8. Бензиновый двигатель: Отсоедините держатель (3).
9. Выверните болты (1) и (2) и выньте стартёр вперед.
1. Закрепите стартёр моментом 45Нм
(винт М10) или 65Нм (винт М12) на КПП.
2. Закрепите провод клеммы В+ моментом 16Нм
на стартёре.
3. Дальнейшая установка выполняется в последовательности, обратной снятию.
Блок в моторном отсеке audi a4 b7
Общая схема
Данный блок находится под ECM/TCM (аккумуляторная секция). Возможны несколько вариантов расшифровки.
Описание для бензиновых двигателей
| 1 | Реле нагревателя охлаждающей жидкости (V6) |
| 2 | Реле системы управления трансмиссией (Multitronic) |
| 3 | Реле насоса системы подачи воздуха на выпуск |
| 4 | Блок управления электродвигателем насоса системы охлаждения (AMM/BDV) |
| 5 | Реле выключателя запрещения запуска (если установлено) |
| F1 | (15A) Система управления двигателем, выключатель стоп-сигналов (датчик положения педали тормоза) |
| F2 | (40A) Электродвигатель насоса подачи воздуха на выпуск |
| F3 | (15A) Система управления АКПП (6-ступенчатая АКПП/ Multitronic) |
Описание для дизельных двигателей
| 1 | Реле подкачивающего топливного насоса |
| 2 | Реле системы управления трансмиссией (Multitronic) |
| 3 | Реле свечей накаливания |
| 4 | Реле системы управления двигателем |
| 5 | Реле выключателя запрещения запуска/ реле фонаря заднего хода(Multitronic) |
| F1 | (15A) Система управления двигателем, выключатель стоп -сигналов (датчик положения педали тормоза) |
| F2 | (60A/80A) Свечи накаливания |
| F3 | (15A) Система управления АКПП (6-ступенчатая АКПП/ Multitronic) |
| F4 | (60A) Свечи накаливания |
Диагностика стартера своими силами
Для удобства проведения работ помещаем машину на смотровую яму, лучше гидравлический подъемник.
Из-под днища осматриваем электрическую проводку, корпус пускового устройства, контактную плату, клеммы, аккумуляторную батарею. В салоне Ауди проводим дефектовку сердцевины замка зажигания. Исключаем люфт, тугость вращения ключа, повреждение проводов.
Параллельно замеряем уровень заряда на контактах аккумулятора, заряжаем по мере необходимости.
Если визуальным осмотром не выявлено дефекта, но пусковой механизм все еще не запускается, то приступаем к демонтажу с последующим разбором механизма.
Audi A4 Lucky › Бортжурнал › Таблица предохранителей Ауди А4 (B5)
Подключенные потребители Амперы 1 Обогреваемые сопла для омывания стекол 5 2 Указатели поворотов 5 3 Фонарь для освещения ящика для перчаток, освещение приборной доски, система очистки фар 5 4 Фонарь для освещения номерного знака 5 5 Контрольные лампочки в комбинированном приборе (приборная панель, лампы для чтения), подогрев сидений, дисплей АКПП, переключатель зеркал, указатель наружной температуры, навигационная система 5 6 Центральный замок 5 7 Система антиблокировки (ABS) 15 или 10 8 Телефон 5 9 Обогрев зеркал и дверных замков 10 10 Авто-корректор фар 5 11 Система регулировки скорости GRA (темпостат)/ круиз-контроль (АКПП) 5 12 Диагностика подачи электропитания 10 13 Фонари стоп-сигнала 10 14 Фонари для освещения салона, лампы для чтения, противоугонная система, подсветка пассажирского зеркала в козырьке 10 15 Комбинированный прибор, блоки управления (приборная панель), кондиционер, навигация 10 16 Блок управления ABS 5 17 Обогрев цилиндров замков двери 10 18 Фара дальнего света справа 10 19 Фара дальнего света слева 10 20 Фара ближнего света справа, электро-корректор угла наклона фары справа 10 21 Фара ближнего света слева, электро-корректор угла наклона фары слева 10 22 Задний габарит справа 5 23 Задний габарит слева 5 24 Система омывания/очищения стекол (стеклоочиститель, насос) 25 25 Нагнетатель воздуха (ветнилятор отопителя), климатическая установка 30 26 Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха 30 27 Задний стеклоочиститель 15 28 Топливный насос 15 29 Управление двигателем (зажиганием/впрыском) 20 30 Сдвижной люк 20 31 Фонари заднего хода, круизконтроль АКПП, блоки управления (диагностический разъем) 15 32 Управление двигателем (зажиганием/впрыском) 15/20 33 Прикуриватель 15 34 Управление двигателем (зажиганием/впрыском) 15 35 Розетка (гнездо) для подключения прицепа 30 36 Противотуманные фары, задние противотуманные фонари 15 37 Радио, телефон 20 38 Фонарь для освещения багажника. Центральное запорное устройство 15 39 Система аварийной сигнализации 15 40 Звуковой сигнал 25 41 Гидравлический модуль ABS (ESP) 25 42 Вспомогательный воздушный вентилятор 30 43 S-контакт (центральный замок, радио, навигационная система) 5 44 Обогреваемые сиденья 30
На 8-местной дополнительной опоре В дополнительном гнезде Подключенные потребители Амперы 18 Гидравлический насос ABS 50 19 Электрический вентилятор радиатора 40 21 Катушка реле вентилятора радиатора 5 22 Стеклоподъемник сзади с электроприводом 30* 23 Стеклоподъемник впереди с электроприводом 30* 24 Центральный замок и сигнальная противоугонная система 15*
Расположение блоков предохранителей на Ауди А4 Б5
Модель Audi A4 B5 выпускалась в 1994, 1995, 1996, 1997, 1998, 1999, 2000 гг. Машина изготавливалась в кузове седан, позже появился универсал. Внутренние размеры напоминают другую версию бренда – Ауди 80.
Электропредохранители в транспортном средстве расположены в «черных ящиках» – специальных монтажных блоках. Это сделано для защиты элементов от повреждения и упрощения замены перегоревших узлов. Модули закрыты пластиковыми крышками, которые препятствуют попаданию посторонних предметов, влаги и пр.
Предохранители Ауди А4 Б5 находятся в салоне и в подкапотном пространстве. Расположение элементов и схема крепления могут различаться в зависимости от года производства, типа двигателя (бензин, дизель), региона поставки и комплектации. Перед демонтажем звеньев ознакомьтесь с руководством на авто.
В пассажирском салоне
Главный отсек с защитными элементами находится в салоне автомобиля. Искать камеры необходимо в торце панели прибора с левой стороны. Хорошо видно модуль при открытой двери водителя.
Снять крышку можно, поддев за углубление плоской отверткой или специальным инструментом для снятия обшивки автомобиля. Схема крепления в плате изображена на оборотной поверхности покрытия. Пинцет для установки узлов малых токов и прибор для открытия крыши при аварии расположены в держателе.
Коммутационное устройство, через которое подключаются сильные потребители тока, находятся за кожухом в нише для ног. Нужно вынуть обивку приборной панели.
Блок в салоне авто.
В двигательном отсеке

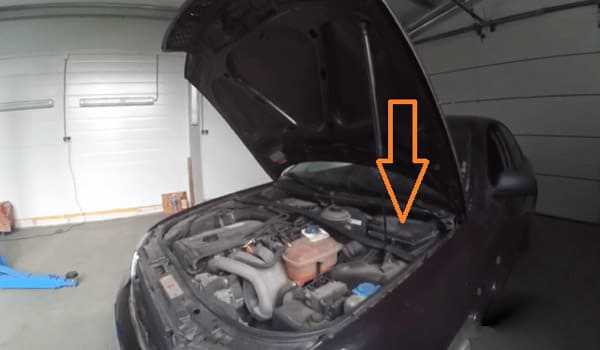

Второй отдел с электропредохранителями закреплен в моторном пространстве. Месторасположение соответствует типу рулевого управления. Около камеры находится ЭБУ автомобиля.
Блок предохранителей и реле под капотом.
Плата с предохранителями на приборной панели слева
Для доступа к предохранителям откройте дверь и снимите крышку. Выглядеть он будет примерно так. Пример доступа на нашем видео в конце статьи.
Схема
Описание для автомобилей Audi A4 B8 до 2009 г.
| 1 | (5A) Блок управления усилителем рулевого управления |
| 2 | (5A) Датчик положения педали сцепления |
| 3 | (5A) Блок управления системы дистанционного управления воротами гаража |
| 4 | (10A) Блок управления системы слежения за разметкой |
| 5 | (5A) Датчик чистоты воздуха, поступающего в отопитель |
| 6 | (5A) Правая фара |
| 7 | (5A) Левая фара |
| 8 | (5A) Блок управления бортовой сети |
| 9 | (5A) Внутреннее зеркало заднего вида светозатемнением |
| 10 | (5A) Блок управления переключением передач |
| 11 | (5A) Обогреватели форсунок омывателя лобового стекла |
| 12 | (5A) Система кондиционирования |
| 13 | (5A) Электродвигатель насоса системы охлаждения |
| 14 | (5A) Датчик положения педали сцепления |
| 15 | (20A/25A) Блок управления топливным насосом |
| 16 | (5A) Электродвигатель насоса системы охлаждения |
| 17 | (30A) Блок управления бортовой сети |
| 18 | (10A) Электронный блок управления ABS |
| 19 | (25A) Звуковой сигнал |
| 20 | (30A) Блоки управления функциями дверей |
| 21 | (30A) Электродвигатель очистителя лобового стекла |
| 22 | (25A) Электронный блок управления ABS |
| 23 | (15A) Блоки управления функциями дверей |
| 24 | (5A) Датчик дождя и света |
| 25 | — |
| 26 | — |
| 27 | (10A) Электропривод сидений |
| 28 | (35A) Блок управления усилителем рулевого управления |
| 29 | (5A) Усилитель сигнала антенны |
| 30 | (35A) Блок управления бортовой сети |
| 31 | (20A) Блок управления бортовой сети |
| 32 | (30A) Блок управления бортовой сети |
| 33 | (20A) Блок управления электроприводом люка |
| 34 | (30A) Блок управления бортовой сети |
| 35 | (20A) Солнцезащитная шторка |
| 36 | (5A) Противоугонная система |
Описание для автомобилей Audi A4 B8 после 2009 г.
| F1 | (5A) Блок управления усилителем рулевого управления |
| F2 | — |
| F3 | (5A) Блок управления системы дистанционного управления воротами гаража |
| F4 | (10A) Блок управления системы слежения за разметкой |
| F5 | (5A) Датчик чистоты воздуха, поступающего в отопитель |
| F6 | (5A) Правая фара |
| F7 | (5A) Левая фара |
| F8 | (5A) блоку управления бортовой сети |
| F9 | (5A) Блок управления поддержанием дистанции (круиз-контроль) |
| F10 | (5A) Датчик положения педали сцепления, блок управления датчиков сцепления, |
| F11 | (5A) Обогреватели форсунок омывателя лобового стекла |
| F12 | (5A) Система кондиционирования |
| F13 | (5A) Разъем телефона |
| F14 | (5A) Кнопка аварийной световой сигнализации, блок управления подушек безопасности, распознание занятости сидения, |
| F15 | (25A) Электронный блок управления ABS |
| F16 | (40A) Стартер |
| F17 | (5A) Внутреннее зеркало заднего вида светозатемнением |
| F18 | (5A) Датчик положения педали сцепления |
| F19 | (20A/25A) Блок управления топливным насосом |
| F20 | (10A) Электродвигатель насоса системы охлаждения |
| F21 | (15A/30A) |
| F22 | (10A) Электронный блок управления ABS |
| F23 | (25A) Звуковой сигнал |
| F24 | (30A) Блоки управления функциями дверей |
| F25 | (30A) Электродвигатель очистителя лобового стекла |
| F26 | (25A) Электронный блок управления ABS |
| F27 | (15A) Блоки управления функциями дверей |
| F28 | (5A) Датчик дождя и освещенности. |
| F29 | — |
| F30 | — |
| F31 | (10A) Электропривод сидений |
| F32 | (35A) Блок управления усилителем рулевого управления |
| F33 | — |
| F34 | (35A) |
| F35 | (20A) |
| F36 | (30A) |
| F37 | (20A) Блок управления электроприводом люка |
| F38 | (30A) |
| F39 | (20A) Солнцезащитная шторка |
| F40 | (5A) Противоугонная система |
Распиновка блоков предохранителей
Электропредохранители защищают оборудование Ауди от выхода из строя. Звенья перегорают при замыкании или возрастании нагрузки в цепи. Тем самым они прекращают подачу тока к приборам.
В этот момент опции авто перестают работать, но транспортное средство остается на ходу. Вы можете его эксплуатировать без ограничений. Для возвращения работоспособности необходимо заменить непригодный узел на новый.
Устройства малых токов устанавливаются с помощью щипцов. После монтажа проверьте работоспособность системы. Если замена не решила проблемы, обратитесь в сервисный центр. Сотрудник выявит причину замыкания в электрической цепи.
Проблемы со стартером на Ауди А4 Б5
Неисправности, связанные с системой электрического питания, классифицируют на электрические и механические. От профессионализма мастера зависит скорость идентификации поломки, сроки проведения ремонта.
К электрическому типу относят:
- Повреждение изоляционного слоя на проводниковой продукции;
- Слабая фиксация клемм на контактной плате;
- Залипание контактов вследствие перегрева;
- Окисление контактов на концевиках;
- Короткое замыкание якоря, обмотки;
- Общая неисправность пускового механизма вследствие попадания влаги в корпус.
- Стороннее механическое повреждение ПУ, корпуса, якоря;
- Износ, деформация зубьев приводного вала, маховика;
- Заклинивание ПУ;
- Залипание втягивающего реле из-за перегрева.
Замена и установка стартера на Ауди А4 Б5
Подготовка инструментов: головки, трещотка, ветошь, смазка, ремкомплект щеток. А также, роликовый подшипник и втулка. Если естественного освещения недостаточно, используем дополнительный источник света.
Определяемся со способом проведения ремонта: устанавливаем новый пусковой механизм или реставрируем нынешний. С точки зрения экономии, выгоднее починить штатное пусковое устройство. Покупка нового стоит 6 – 8 тыс. рублей, а ремонт 2 – 4 тыс. руб. Решающее слово за владельцем технического средства.
- Чтобы снять ПУ, Ауди устанавливаем на смотровую яму, блокируем задний ряд колес противооткатными башмаками. Выжимаем стояночный тормоз, снимаем клеммы с аккумуляторной батареи;
- Отвинчиваем силовые клеммы с пускового устройства;
- Снимаем пусковое устройство со шлицов, извлекаем.
Проводим дефектовку, перебираем ПУ, устанавливаем на штатное место. Осматриваем смежные детали, механизмы, при наличии признаков износа заменяем новыми.
Советы мастеров по уходу и обслуживанию
Покупайте оригинальные детали в официальных точках продажи. Пользуйтесь услугами сертифицированных СТО для диагностики и профилактики.
Не приобретайте дешевые расходные материалы, сомнительного происхождения. Сверяйте каталожные артикулы с данными, изложенными в инструкции по эксплуатации.
Не вращайте стартером дольше 15 секунд. Выждите паузу, повторите попытку запуска мотора вновь.
Средний ресурс эксплуатации стартера 80 – 95 тыс. км, плановая профилактика каждые 20000 км.
В случае трудностей в обслуживании техники, дополнительно прочтите рекомендации руководства по эксплуатации, получите консультации у мастеров СТО, менеджеров автосалонов.
Расположение реле Ауди А4
Реле представляет собой небольшую катушку с проволокой вокруг центрального железного сердечника. Когда срабатывающий переключатель подает питание на катушку, этот сердечник перемещает вместе сверхмощные контакты, тем самым позволяя пропускать большой ток к устройству. Функционирование реле влияет на работу звуковых сигналов, компрессора кондиционера, электрических стеклоподъемников, вентиляторов охлаждения двигателя и верхних панелей электропитания, фар ближнего и дальнего света
Это важно знать, потому что многие электрические неисправности происходят в самих реле
Схема расположения реле Ауди А4 указана на рисунке
- Реле вспомогательных цепей зажигания
- Реле звукового 2-тонального сигнала
- Реле насоса омывателя фар
- Реле коробки автомат, мост МКПП
- Реле периодического действия омывателя / стеклоочистителя
- Реле топливного насоса, реле свечей накаливания
- Реле насоса омывателя заднего стекла
- Реле муфты компрессора кондиционера
- Реле модуля предупреждения о повреждении лампы
- Реле модуля предупреждения о повреждении лампы
- Реле фар света
- Реле фар дальнего света
- Реле передних противотуманных фар
- Реле модуля управления наружным зеркалом заднего вида со складывающимися зеркалами
- Реле модуля управления наружным зеркалом заднего вида со складывающимися зеркалами
- Реле выключателя блокировки стартера/реле лампы заднего хода, с AT / 4-скоростями
- Реле такси сигнализации
- Реле таксометра
- Реле двусторонней радиосвязи такси
Плата реле блока электроники в моторном отсеке
Плата реле блока электроники моторного отсека в автомобиле Ауди А4 Б5 расположена в специальном монтажном блоке.
- Реле системы кислородного датчика (2,6 ABC), реле нагревателя охлаждающей жидкости двигателя I
- Реле нагревателя охлаждающей жидкости двигателя II
- Реле системы впрыска дизельного топлива
- Пустое гнездо
- Пустое гнездо
- Система впрыска
- Нагревательный элемент I охлаждающей жидкости двигателя
- Нагревательный элемент II охлаждающей жидкости двигателя
- Система свечей накаливания
Дополнительная плата реле
- Реле задних противотуманных фар
- Реле таймера вентилятора охлаждающей жидкости двигателя (max скорость)
- Реле таймера вентилятора охлаждающей жидкости двигателя (min скорость)
- Реле цепи электрического стеклоподъемника
16 Реле регулировки сидений
18 Предохранитель насоса антиблокировочной системы
19 Предохранитель электродвигателя вентилятора охлаждающей жидкости
21 Реле переключения вентилятора охлаждающей жидкости двигателя
22 Реле электрических задних стеклоподъемников
23 Реле электрических передних стеклоподъемников
24 Реле центрального замка

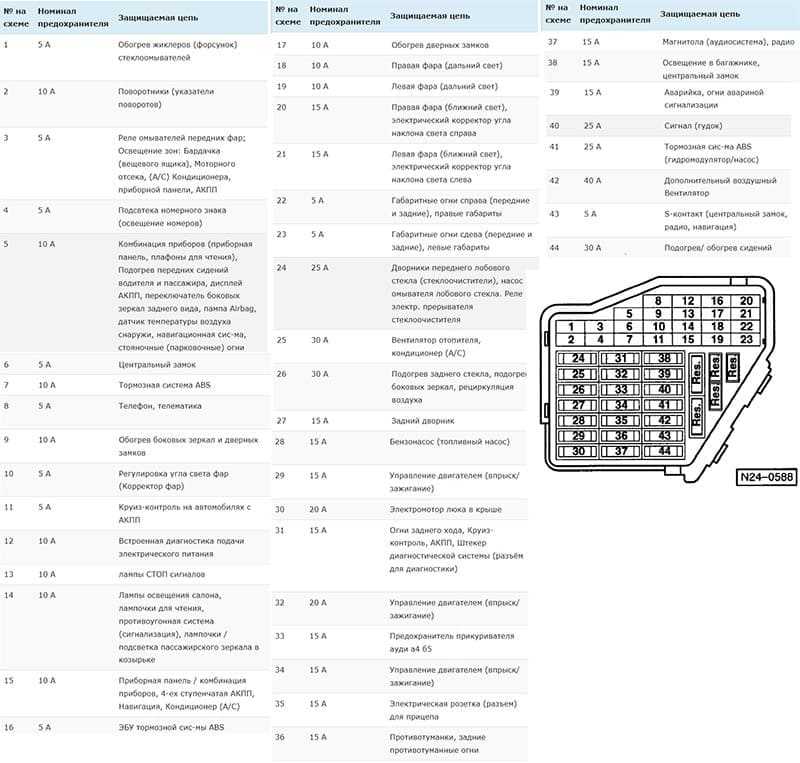

Схема блоков предохранителей и реле на Audi A4 B5
Положение узлов внутри специального модуля отражено в таблице в инструкции к машине. В ней используется нумерация для облегчения поиска.
Элементы имеют разный цвет в зависимости от номинала:
- Красный – 10.
- Синий – 15.
- Желтый – 20.
- Коричневый – 25.
- Зеленый – 30.
Перед заменой перегоревшего электропредохранителя проверьте соответствие расположения в документации и в вашем транспортном средстве. При неверном демонтаже произойдет отключение функции или опции комфорта автомобиля.
Порядок крепления может различаться для моделей рестайлинга и дизельного двигателя.
Основная схема предохранителей Ауди А4 Б5.
Авто 1995–1998 года
В камере в салоне авто можно найти звенья, отвечающие за работу указателя поворотника, генератора, внутреннего освещения, подогрева сидений, центрального замка, обогрева зеркал, кондиционера, ближнего и дальнего света, противотуманок, дворников, прикуривателя, бензонасоса и др. Всего в данном отсеке находятся 44 элемента.
Реле расположено на дополнительной плате и включает 8 мест: устройства насоса АБС, вентилятора радиатора, стеклоподъемников, автомобильной сигнализации и т.д.
Дополнительная восьмиместная плата.
В моторном отсеке закреплены узлы свечей накаливания, охлаждения жидкости и системы впрыска. Данный модуль есть в наличии только в моделях на дизельном топливе.
Ауди 2000 года
Местоположение монтажных камер и порядок крепления элементов в держателе в модели авто данного года выпуска соответствует приведенной схеме. Оно имеет отличия от машин ранних версий. Ознакомьтесь с инструкцией.
