Блок предохранителей и реле Hyundai Grand Starex
В данном автомобиле имеются 3 панели плавких предохранителей: Если в вашем автомобиле не работают какие-либо осветительные приборы дополнительное электрооборудование или элементы управления, проверьте плавкий предохранитель соответствующей цепи. Если предохранитель перегорел, проводник внутри него будет расплавленным. Если электрическая система не работает, в первую очередь проверьте панель предохранителей, установленную со стороны водителя.
Для замены сгоревшего плавкого предохранителя всегда используйте предохранитель того же номинала. Если после выполнения замены предохранитель повторно перегорел, это указывает на наличие неисправности элементов электрической системы. Прекратите использование соответствующей системы автомобиля и проконсультируйтесь с авторизованным дилером компании HYUNDAI.
В автомобиле используются три типа плавких предохранителей: Это может привести к повреждению электрической проводки и возникновению пожара
ВНИМАНИЕ Запрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему
Замена предохранителя, установленного на внутренней панели 1. Откройте крышку панели предохранителей. Извлеките подозреваемый предохранитель, потянув его в направлении под прямым углом к панели. Для извлечения плавких предохранителей из панели в отсеке двигателя используйте приспособление, входящее в комплект поставки автомобиля. Проверьте снятый предохранитель; если он перегорел, замените его на новый. На внутренней панели имеются запасные плавкие предохранители а также на панели в отсеке двигателя.
Вставьте новый плавкий предохранитель с тем же номинальным током и убедитесь, что он надежно закреплен в зажимах. Если зажимы ослаблены, обратитесь к авторизованному дилеру компании HYUNDAI. При отсутствии запасных предохранителей используйте предохранители с тем же номинальным током, установленные в цепях устройств, которые не являются обязательными для работы автомобиля, таких как прикуриватель.
Если фары или другие электрические элементы не работают, а плавкие предохранители на панели в салоне автомобиля исправны, проверьте панель плавких предохранителей в отсеке двигателя.
Если плавкий предохранитель перегорел, его следует заменить. Предохранитель с памятью Автомобиль оснащен предохранителем, позволяющим предотвратить разряд аккумуляторной батареи в случае стоянки с выключенным двигателем в течение длительного периода времени.
Перед постановкой автомобиля на стоянку на продолжительное время выполните следующие действия. Выключите фары и задние фонари. Откройте крышку панели со стороны водителя и извлеките предохранитель с памятью. После установки предохранителя на место некоторые приборы будет необходимо повторно настроить. Замена предохранителя, установленного на панели в отсеке двигателя 1. Нажмите на крышку панели плавких предохранителей и снимите ее.
Для извлечения или установки плавкого предохранителя на панели в отсеке двигателя используйте предназначенный для этого съемник
ВНИМАНИЕ После проверки панели плавных предохранителей в отсеке двигателя, надежно закрепите ее крышку
Блок предохранителей Хендай Крета — расшифровка и назначение
Где находится предохранитель прикуривателя Hyundai Solaris и на сколько он ампер? Если можно то с фото буду благодарен. Говорить путано умеет всякий, говорить ясно — предохранители хендай Смотри сюда Схема блоков предохранителей Hyundai Solaris.
Я вот предохранители хендай прочитала, интересно мнение Предохранители хендай предохранителей и реле Hyundai Solaris. Предохранитель насоса омывателя Хендэ Солярис. Предохранители хендай ли такой и где находится? Успехов вам и благополучия.
Забавно слышать, как ты пытаешься вместить весь свой словарный запас в одно предложение Достаточно было просто дать ссылку Предохранители Хендай Солярис 2 HCR— Все предохранители находятся в одном месте. В блоке предохранителей. Там же и картинки нарисованы с символами защищаемых цепей. Не работает магнитола на хендай солярис, не могу вытащить предохранитель!
Сегодня с чего вдруг перестала работать магнитола philips, скорее всего предохранитель на аудио полетел. Как сделать так, чтобы машина не заводилась, но без последствий? Авто Hyundai Solaris. Очень жду помощи. Расположение монтажного блока под предохранители хендай.
Реле звукового сигнала. Реле замка зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопки пуска и остановки двигателя. Реле кондиционера. Реле выключателя блокировки зажигания. Реле вентилятора предохранители хендай скорость. Реле вентилятора высокая скорость. Реле диагностического разъема. Реле замка зажигания. Реле аварийного предупреждения предохранители хендай экстренном торможении.
Реле электронного блока управления двигателем. Реле топливного насоса. Реле электровентилятора радиатора системы охлаждения. Предохранители хендай в салоне автомобиля находятся слева от рулевого колеса утопленные в приборную панель:.
предохранители хендай Расположение блока предохранителей в салоне. Обогрев ветрового стекла. Замок зажигания — аудиосистема, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления системой электронного ключа. Индикатор отключения подушки безопасности —. В автомобиле Хендай Крета имеются два блока предохранителей — в салоне и под капотом.
Салонный блок предохранителей отвечает за вспомогательную электронику, такую как свет фар предохранители хендай, щетки стеклоочистителямагнитолаобогревы сидений и. Давайте рассмотрим каждый из. Найти этот блок можно со стороны водителя под декоративной крышкой. Предохранители хендай обратной стороны крышки находится обозначение каждого из предохранителей.
https://youtube.com/watch?v=9j9fRT-6aoc
Под капотом Хендай Крета также имеются еще два блока предохранителей. Первый находится правее от аккумулятора, второй — с противоположной стороны рядом с боковой предохранители хендай двигателя. Как и в случае с салонным блоком, подкапотные блоки имеют обозначения для каждого из предохранителей. Таблица с обозначением нанесена на предохранители хендай часть крышки:.
Фары дальний свет. Фары ближний свет. Реле системы управления двигателем. Реле сирены противоугонной сигнализации. Реле звуковых сигналов.
Реле очистителя ветрового стекла. Репе передних противотуманных фар. Реле топливного насоса. Реле кондиционера.
Реле дальнего света фар.
Реле ближнего света фар. Реле электровентилятора системы охлаждения высокая скорость вращения.
Расположен в левом торце панели приборов.
Замена предохранителей Гранд Витара
Чтобы сменить вставку потребуется выполнить определенную последовательность действий.
- Обесточить автомобиль. Это требуется чтобы избежать КЗ при вынимании плавкого элемента.
- Вскрыть крышку монтажного блока. Для этого потребуется отщелкнуть пластиковые фиксаторы и потянуть крышку на себя.
- Найти поврежденный предохранитель. Процедуру поиска сильно упрощает обозначение каждого элемента на обратной стороне крышки.
- Используя специальный пинцет или щипцы вынуть вышедший из строя элемент и установить на его место новый.
Реле и предохранители Гранд Витары устанавливаются в удобных местах и легко обслуживаются. Чтобы заменить перегоревшую деталь достаточно выполнить простую операцию.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Источник
Блок в салоне
Он находится внизу панели приборов (со стороны водителя), за крышкой.
Вариант 1
Описание предохранителей
| AUDIO-2 | 10А Аудио, цифровые часы, BCM, выключатель внешнего зеркала с питанием |
| C/ LIGHTER | 20А Прикуриватель, Передняя розетка |
| S/HTD DRI | 10А Выключатель обогрева сиденья водителя (при наличии) |
| DRL | 10А BCM (при наличии) |
| RR FOG LP | 10А Реле заднего противо туманного фонаря |
| H/LP | 10А Реле дальнего / ближнего света фар |
| FRT WIPER | 25А Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя |
| BCM | 10А BCM |
| HTR | 10А Реле переднего / заднего вентилятора, Модуль управления передним / задним кондиционером, Реле вентилятора конденсатора, Электро хромное зеркало, Термо выключатель, Реле обогревателя PTC (D4CB), Электро магнитный клапан EGR (D4BH) |
| B/UP LP | 10А Реле фонаря заднего хода, переключатель фонаря заднего хода, переключатель диапазона передачи |
| ABS | 40А Блок управления ABS / ESP, переключатель ESP (D4CB) |
| T/SIG LP | 10А Переключатель сиганлов поворота |
| A/BAG | 10А Модуль управления SRS |
| A/BAG IND | 10А Приборный щиток (индикация) |
| MODULE | 10А Комбинация приборов, BCM, Модуль управления иммобил-ом (D4BH), Реле кондиционера (D4BH), Сопротивление генератора |
| ECU | 10А Датчик скорости автомобиля, ECM, датчик воздушного потока (D4CB), топливный насос (D4BH), TCM, датчик предупреждения о топливном фильтре |
| START | 10А Пусковое реле, реле охранной сигнализации |
| MIRR HTD | 10А Модуль управления передним кондиционером, наружное зеркало с электроприводом и обогреватель левого / правого стекла |
| STOP LP | 15А Выключатель стоп – сигнала |
| BWS | 10А Зуммер |
| DR LOCK | 20А Реле блокировки / разблокировки дверей |
| FRT FOG LP | 10А Реле передних противотуманных фар |
| B/ALARM | 10А Реле звукового сигнала охранной сигнализации |
| AUDIO-1 (POWER CONNECTOR) | 15А Аудио |
| ROOM LP (POWER CONNECTOR) | 10А Цифровые часы, Комбинация приборов, Подсветка LH / RH, Подножка LH / RH, Лампа багажного отделения, Выключатель освещения салона, Выключатель дверной сигнализации, Разъем канала передачи данных, BCM, Выключатель освещения косметического столика LH / RH, Подсветка потолочной консоли |
| HAZARD | 15А Реле аварийной сигнализации, аварийный выключатель |
| FUEL LID | 15А Реле лючка топливного бака |
| P/WDW LH | 25А Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника, левый |
| P/WDW RH | 25А Главный выключатель электрического стекло подъемника, выключатель правого стекло подъемника |
Расшифровка реле
- R1 – реле электро стекло подъёмников
- R2 – реле лючка заливной горловины
Так же с обратной стороны могут крепится следующие не съёмные реле: реле заднего вентилятора, реле заднего фонаря, реле переднего вентилятора, реле заднего обогревателя стекла.
Блок под капотом
Расположен в левой части моторного отсека, рядом с аккумулятором.
p, blockquote 17,0,0,0,0 —>
Вариант 1
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
Схема
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,1,0 —>
Вариант 2
Фотография
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>

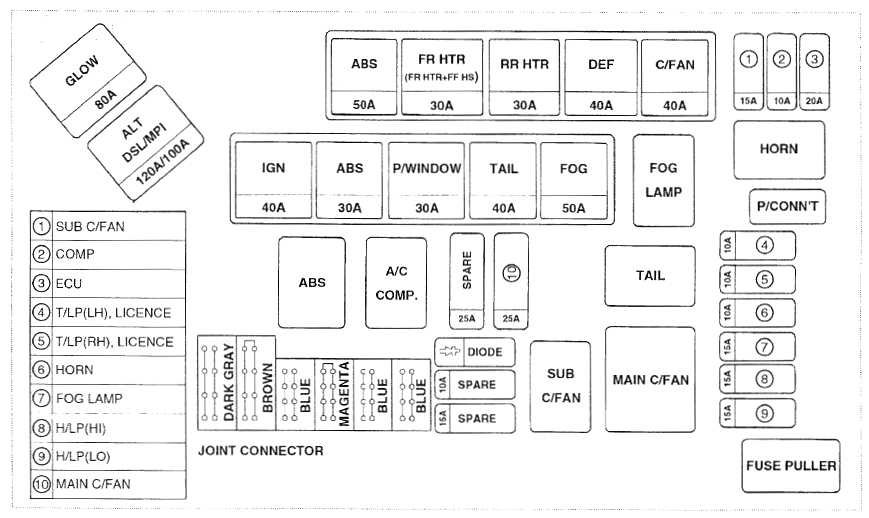

Схема
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,0,0 —>
Назначение элементов
p, blockquote 26,0,0,0,0 —>
| ALT | Генератор |
| GLOW | Реле накаливания, модуль управления накаливанием (D4BB) |
| ABS | Модуль управления ABS |
| FR HTR | Реле нагнетателя |
| RR HTR | Реле заднего вентилятора |
| DEF. | Предохранитель 16, 25, 26 |
| C/FAN | Главное реле вентилятора конденсатора, реле вентилятора конденсатора (LOW) |
| IGN | Выключатель зажигания, генератор, пусковое реле, предохранитель COMP, предохранитель l / C FAN, предохранитель ECU. |
| ABS | Модуль управления ABS |
| P/W | Реле электрического стекло подъемника, реле сирены |
| TAIL | Реле габаритных огней, реле фар |
| BATT | Реле противотуманных фар, реле звукового сигнала, разъем питания |
| l/C FAN/FR HTD | Реле вентилятора промежуточного охладителя, реле температуры воздуха / обогрев лобового стекла |
| COMP | Реле компрессора кондиционера |
| ECU | Реле главного питания (D4CB), реле управления двигателем, реле топливного насоса (бензин) |
| T/LP(LH) | Освещение, Задний левый комбинированный фонарь, Левый габаритный фонарь |
| T/LP(LH) | Освещение, Правый задний комбинированный фонарь, Правый номерной фонарь |
| HORN | Левый / Правый сигнал |
| FOG | Выключатель передних противотуманных фар, Левая / Правая передняя противотуманная фара |
| H/LP(LH) | Левая фара |
| H/LP(RH) | Правая фара, Комбинация приборов |
| POWER CONNECTOR | Реле аварийной сигнализации, предохранитель 23, 24 |
Дополнительный блок
Устанавливается на дизельные версии. Тут находятся предохранители и реле ответственные за дополнительный нагрев (обогрев).
p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>
Источник
Блок в салоне
Он находится внизу панели приборов (со стороны водителя), за крышкой.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Вариант 1
Схема
p, blockquote 7,0,1,0,0 —>
p, blockquote 8,0,0,0,0 —>
Описание предохранителей
p, blockquote 9,0,0,0,0 —>
| AUDIO-2 | 10А Аудио, цифровые часы, BCM, выключатель внешнего зеркала с питанием |
| C/ LIGHTER | 20А Прикуриватель, Передняя розетка |
| S/HTD DRI | 10А Выключатель обогрева сиденья водителя (при наличии) |
| DRL | 10А BCM (при наличии) |
| RR FOG LP | 10А Реле заднего противо туманного фонаря |
| H/LP | 10А Реле дальнего / ближнего света фар |
| FRT WIPER | 25А Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя |
| BCM | 10А BCM |
| HTR | 10А Реле переднего / заднего вентилятора, Модуль управления передним / задним кондиционером, Реле вентилятора конденсатора, Электро хромное зеркало, Термо выключатель, Реле обогревателя PTC (D4CB), Электро магнитный клапан EGR (D4BH) |
| B/UP LP | 10А Реле фонаря заднего хода, переключатель фонаря заднего хода, переключатель диапазона передачи |
| ABS | 40А Блок управления ABS / ESP, переключатель ESP (D4CB) |
| T/SIG LP | 10А Переключатель сиганлов поворота |
| A/BAG | 10А Модуль управления SRS |
| A/BAG IND | 10А Приборный щиток (индикация) |
| MODULE | 10А Комбинация приборов, BCM, Модуль управления иммобил-ом (D4BH), Реле кондиционера (D4BH), Сопротивление генератора |
| ECU | 10А Датчик скорости автомобиля, ECM, датчик воздушного потока (D4CB), топливный насос (D4BH), TCM, датчик предупреждения о топливном фильтре |
| START | 10А Пусковое реле, реле охранной сигнализации |
| MIRR HTD | 10А Модуль управления передним кондиционером, наружное зеркало с электроприводом и обогреватель левого / правого стекла |
| STOP LP | 15А Выключатель стоп — сигнала |
| BWS | 10А Зуммер |
| DR LOCK | 20А Реле блокировки / разблокировки дверей |
| FRT FOG LP | 10А Реле передних противотуманных фар |
| B/ALARM | 10А Реле звукового сигнала охранной сигнализации |
| AUDIO-1 (POWER CONNECTOR) | 15А Аудио |
| ROOM LP (POWER CONNECTOR) | 10А Цифровые часы, Комбинация приборов, Подсветка LH / RH, Подножка LH / RH, Лампа багажного отделения, Выключатель освещения салона, Выключатель дверной сигнализации, Разъем канала передачи данных, BCM, Выключатель освещения косметического столика LH / RH, Подсветка потолочной консоли |
| HAZARD | 15А Реле аварийной сигнализации, аварийный выключатель |
| FUEL LID | 15А Реле лючка топливного бака |
| P/WDW LH | 25А Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника, левый |
| P/WDW RH | 25А Главный выключатель электрического стекло подъемника, выключатель правого стекло подъемника |
Расшифровка реле
p, blockquote 11,0,0,0,0 —>
- R1 — реле электро стекло подъёмников
- R2 — реле лючка заливной горловины
Так же с обратной стороны могут крепится следующие не съёмные реле: реле заднего вентилятора, реле заднего фонаря, реле переднего вентилятора, реле заднего обогревателя стекла.
p, blockquote 12,0,0,0,0 —>
Engine compartment fuse box
Located on the left side of the engine compartment, next to the battery.
Photo for example
Diagram
Type 2
The photo
Diagram
Assignment
| EVERYTHING | Generator |
| GLOW | Glow relay, glow plug control module (D4BB) |
| SECTION | ABS control module |
| FR HTR | Blower relay |
| RR HTR | Rear fan relay |
| DEF. | Fuse 16, 25, 26 |
| C/FAN | Condenser Fan Main Relay, Condenser Fan Relay (LOW) |
| IGN | Ignition switch, alternator, start relay, COMP fuse, l / C FAN fuse, ECU fuse. |
| SECTION | ABS control module |
| P/W | Electric glass lifter relay, siren relay |
| TAIL | Side light relay, headlight relay |
| BATT | Fog lamp relay, horn relay, power connector |
| l/C FAN/FR HTD | Intercooler fan relay, air temperature switch / heated windscreen |
| COMP | A / C compressor relay |
| ECU | Main power relay (D4CB), engine control relay, fuel pump relay (petrol) |
| T/LP(LH) | Lighting, Rear left combination light, Left side light |
| T/LP(LH) | Lighting, Right rear combination lamp, Right number lamp |
| HORN | Left / Right Signal |
| FOG | Front Fog Lamp Switch, Left / Right Front Fog Lamp |
| H/LP(LH) | Left headlight |
| H/LP(RH) | Right headlight, Instrument cluster |
| POWER CONNECTOR | Alarm relay, fuse 23, 24 |

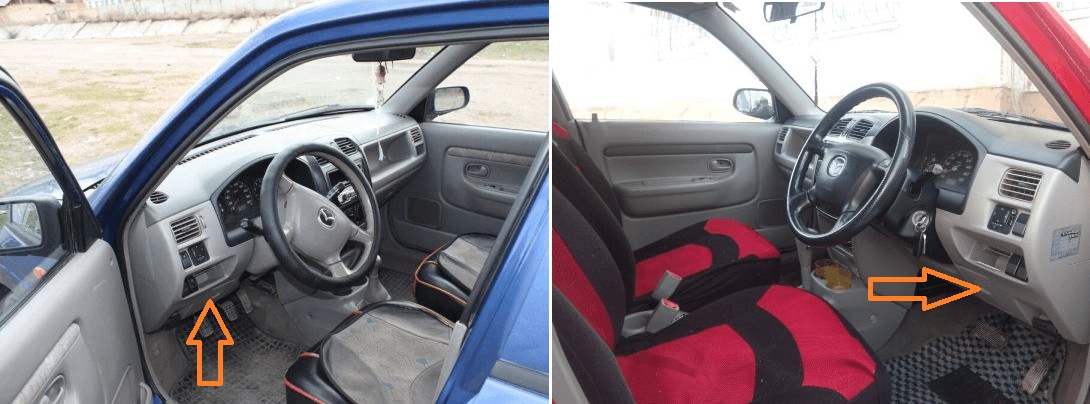

Блок в салоне
Он расположен с водительской стороны под панелью на боковой стенке (закрыт черной крышкой, на которой должно быть нанесена актуально назначение). К нему легче подобраться если снять панель которая под рулевой колонкой (крепится по углам на 4 самореза).
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
Вариант 1
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Перевод обозначения на русский
p, blockquote 21,0,0,0,0 —>
| A/C | кондиционер |
| ABS | АБС |
| ALT | генератор |
| ALT-S | генератор |
| AM | переключатель двигателя |
| DEF | обогреватель окон |
| DOME | освещение салона |
| DOOR | дверь |
| ECU | контрольный (управляющий ) модуль двигателя |
| EDU | контроль впрыска |
| EFI | система электронного контроля впрыска в а/м |
| ENG MAIN | главный двигателя |
| FAN | вентилятор |
| FOG | противотуманка |
| Fr | передний |
| F-TAIL | задние фонари |
| GAUGE | приборная доска, спидометр |
| HAZARD | аварийные сигналы |
| HAZ-TRN | аварийка-повороты |
| HEAD | передние фары |
| HEAD LH | передние фары левые |
| HEAD RH | передние фары правые |
| HORN | звуковой сигнал |
| HTR | обогреватель |
| I/UP | холостой ход |
| IG | зажигание |
| IGN | зажигание |
| MAIN | главный |
| P/W | стеклоподъемник |
| POWER | питание |
| PWR | питание |
| RAD | радио |
| Rr / rear | задний |
| СIG | прикуриватель |
| SPARE | запасной |
| ST | стартер |
| STOP | стоп-сигнал |
| TAIL | задние фонари |
| TURN | поворотники |
| WASH | стеклоомыватель |
| WIP | стеклоочиститель |
| WIPER | стеклоочиститель |
Рядом могут находится отдельные реле.
p, blockquote 23,0,0,1,0 —>
p, blockquote 24,0,0,0,0 —>
Вариант 2
p, blockquote 25,0,0,0,0 —>
Схема
p, blockquote 26,0,0,0,0 —>
p, blockquote 27,0,0,0,0 —>
Описание
p, blockquote 28,0,0,0,0 —>
| F1 | (15 А) |
| F2 | (15А) Задний противотуманный фонарь |
| F3 | (20А) Центральный замок |
| F4 | (15А) Управление двигателем |
| F5 | (20А) Подогреватель топливного фильтра |
| F6 | (15А) Аварийная сигнализация |
| F7 | (15А) |
| F8 | (15А) |
| F9 | (30А) Электродвигатель вентилятора отопителя |
| F10 | (30А) Электропривод стеклоподъемников |
| F11 | (30А) Резерв |
| F12 | (15А) Управление двигателем |
| F13 | (10А) |
| F14 | (15А) Очиститель/ омыватель лобового стекла |
| F15 | (20А) Прикуриватель |
| F16 | (15А) Подогрев сидений |
| F17 | (15А) |
| F18 | (25А) Люк |
| F19 | (20А) |
p, blockquote 30,0,0,0,0 —> p, blockquote 31,0,0,0,1 —>
А если Вы хотите помочь дополнить материал, пишите в комментарии.
Источник
Блок в салоне
Он находится внизу панели приборов (со стороны водителя), за крышкой.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Вариант 1
Схема
p, blockquote 7,0,1,0,0 —>
p, blockquote 8,0,0,0,0 —>
Описание предохранителей
p, blockquote 9,0,0,0,0 —>
| AUDIO-2 | 10А Аудио, цифровые часы, BCM, выключатель внешнего зеркала с питанием |
| C/ LIGHTER | 20А Прикуриватель, Передняя розетка |
| S/HTD DRI | 10А Выключатель обогрева сиденья водителя (при наличии) |
| DRL | 10А BCM (при наличии) |
| RR FOG LP | 10А Реле заднего противо туманного фонаря |
| H/LP | 10А Реле дальнего / ближнего света фар |
| FRT WIPER | 25А Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя |
| BCM | 10А BCM |
| HTR | 10А Реле переднего / заднего вентилятора, Модуль управления передним / задним кондиционером, Реле вентилятора конденсатора, Электро хромное зеркало, Термо выключатель, Реле обогревателя PTC (D4CB), Электро магнитный клапан EGR (D4BH) |
| B/UP LP | 10А Реле фонаря заднего хода, переключатель фонаря заднего хода, переключатель диапазона передачи |
| ABS | 40А Блок управления ABS / ESP, переключатель ESP (D4CB) |
| T/SIG LP | 10А Переключатель сиганлов поворота |
| A/BAG | 10А Модуль управления SRS |
| A/BAG IND | 10А Приборный щиток (индикация) |
| MODULE | 10А Комбинация приборов, BCM, Модуль управления иммобил-ом (D4BH), Реле кондиционера (D4BH), Сопротивление генератора |
| ECU | 10А Датчик скорости автомобиля, ECM, датчик воздушного потока (D4CB), топливный насос (D4BH), TCM, датчик предупреждения о топливном фильтре |
| START | 10А Пусковое реле, реле охранной сигнализации |
| MIRR HTD | 10А Модуль управления передним кондиционером, наружное зеркало с электроприводом и обогреватель левого / правого стекла |
| STOP LP | 15А Выключатель стоп – сигнала |
| BWS | 10А Зуммер |
| DR LOCK | 20А Реле блокировки / разблокировки дверей |
| FRT FOG LP | 10А Реле передних противотуманных фар |
| B/ALARM | 10А Реле звукового сигнала охранной сигнализации |
| AUDIO-1 (POWER CONNECTOR) | 15А Аудио |
| ROOM LP (POWER CONNECTOR) | 10А Цифровые часы, Комбинация приборов, Подсветка LH / RH, Подножка LH / RH, Лампа багажного отделения, Выключатель освещения салона, Выключатель дверной сигнализации, Разъем канала передачи данных, BCM, Выключатель освещения косметического столика LH / RH, Подсветка потолочной консоли |
| HAZARD | 15А Реле аварийной сигнализации, аварийный выключатель |
| FUEL LID | 15А Реле лючка топливного бака |
| P/WDW LH | 25А Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника, левый |
| P/WDW RH | 25А Главный выключатель электрического стекло подъемника, выключатель правого стекло подъемника |
p, blockquote 10,0,0,0,0 —>
Расшифровка реле
- R1 – реле электро стекло подъёмников
- R2 – реле лючка заливной горловины
Так же с обратной стороны могут крепится следующие не съёмные реле: реле заднего вентилятора, реле заднего фонаря, реле переднего вентилятора, реле заднего обогревателя стекла.
p, blockquote 12,0,0,0,0 —>
Passenger compartment fuse box
It is located on the left pillar behind a protective cover under the dashboard.
Type 1
Diagram
Assignment
| 1 | 10A Power mirrors |
| 2 | 15A Audio system, Cigarette lighter fuse , Additional indicators block, Selector lock control unit |
| 3 | 15A Connector for connecting additional equipment |
| 4 | 10A Air conditioner switch |
| 5 | 20A Windshield wiper motor, Windshield washer pump |
| 6 | 20A Rear door glass wiper motor, Rear door glass washer pump |
| 7 | 10A Electric sunroof, Deceleration sensor, ABS electronic control unit, Air conditioning switch, Temperature sensor, Headlamp relay (low beam) |
| 8 | 10A Electronic unit for control system for delaying the central locking signal and warning of not turned off lighting, POWER and HOLD switches, Air conditioning and heater, Rear door glass heater relay, Seat belt pretensioners |
| 9 | 10A Rear fog lamp relay |
| 10 | 10A Audio system, Left door speaker, Left door tweeter, Seat heater switch |
| 11 | 10A Instrument cluster |
| 12 | 10A Electronic control unit SRS |
| 13 | 10A Speed sensor, Four-wheel drive control switch, Instrument cluster, ABS relay, Reversing light switch, Automatic transmission selector, Overdrive switch, Automatic transmission control unit, Fuel system |
| 14 | 10A Alarm switch |
| 15 | 10A Electronic control unit for the delay control of the central locking signal and warning of not turned off the lighting, Electronic immobilizer control unit, Excitation coil resistor, EGR solenoid valve, Electronic engine control unit, Engine control relay |
| 16 | 25A Rear door glass heater relay |
| 17 | 20A Relay, electric front sunroof |
| 18 | 20A Relay, electric rear hatch |
| 19 | 10A Diagnostic connector, Heated mirror relay |
| 20 | 20A Key lock in the ignition lock, Brake light switch, Automatic transmission selector |
| 21 | 10A Digital Clock, Alarm Relay, Alarm Switch |
| 22 | 20A Electronic transfer case control unit |
| 23 | 10A Door lamps, Door lighting lamps, Interior lighting lamps, Electronic control unit for the delay of the central locking signal and warning of not switched off lighting, Automatic transmission control unit, Instrument cluster, Central roof console lamp |
| 24 | 10A Reversing warning buzzer, Audio system, Antenna, Electronic immobilizer control unit |
| 25 | 20A Central locking relay |
| 26 | 10A Fan relay |
| 27 | 15A Door lamp switch, Glow plug relay, Heater relay, Air conditioning, Camshaft position sensor |
| 28 | 10A Electronic immobilizer control unit, Electronic engine control unit |
Type 2
Diagram
Designation
| 1 | 15A Audio, Cigarette lighter , Clock |
| 2 | 10A Electric mirror (s) |
| 3 | 10A Headlights, Sunroof, ABS, Headlight height adjustment |
| 4 | 20A Electronic timer and alarm control unit, rear washer / cleaning system |
| 5 | 10A Electronic time and alarm control unit, Electric windows, Air conditioning, Windshield wiper (s) |
| 6 | 20A Luke |
| 7 | 10A Heated mirror (s) |
| 8 | 10A Instrument panel, Transmission control unit, Engine control unit, Immobilizer |
| 9 | 10A Direction indicators, hazard warning lights |
| 10 | 10A Electronic control unit for time and alarm |
| 11 | 10A Air conditioning |
| 12 | 10A Airbag, Instrument Panel |
| 13 | 10 / 15A Stop signals |
| 14 | 10A Alarm, direction indicators, hazard lights, hours |
| 15 | 20A TCCM / Control Unit (30A also used) |
| 16 | 20A Central locking |
| 17 | 10A Air conditioning / sunroof (also used 20A) |
| 18 | 20A Heated rear window |
| 19 | 10A Audio, electrical antenna, immobilizer |
| 20 | 10A Seat heating switches |
| 21 | 10A Rear fog light relay |
| 22 | 10A Lighting – left side |
| 23 | 10A Lighting – Right Side |
| 24 | 10A Electronic time and alarm control unit, Transmission control unit, Engine control unit, Data channel connector, Interior lighting |
Предохранители в салоне
Блок предрохранителей в салоне, находится рядом с рулевой рейкой, на нижней части панели приборов, закрыты защитной крышкой.
Расположение предохранителей Мазда Демио в салоне с левым и правым положением руля
Фото предохранителей в салоне
Для доступа необходимо снять защитную крышку которая закрывает монтажный блок с предохранителями.
Схема предохранителей в салоне
| № на схеме | Номинал пред-ля |
Защищаемая цепь |
|---|---|---|
| A | 30А / 40А | Печка (вентилятор сис-мы отопления салона) (HEATER) |
| B | 30 А | Вентилятор Радиатора (сис-мы охлажжения двигателя) (FAN) |
| B* (для авто. с правым расположением руля) | 15 А | Электрические Стелоподъемники (P.WIND) |
| C | 15 А | Аварийная сигнализация (Аварийка) (HAZARD) |
| C* (для авто. с правым расположением руля) | 15 А | Прикуриватель, розетки для доп. оборудования, магнитола (аудиосистема), часы, управление зеркалами (CIGAR) |
| D | 20 А | Обогрев / Подогрев заднего стекла (DEFOG) |
| E | 10 А | Обогрев / Подогрев боковых зеркал заднего вида (M.DEF) |
| E* (для авто. с правым расположением руля) | 10 А | Габариты, подсветка номера сзади, передние и задние стояночные огни, набор приборов (ILLUMI) |
| F | 40 А | Тормозная система (ABS, абс) |
| G | 15 А | Люк в крыше (Sun Roof) |
| G* (для авто. с правым расположением руля) | 20 А | Дворники (стеклоочистители) и Омыватели лобового стекла (WIPER) |
| H | 15 А | Кондиционер (A/C) |
| H* (для авто. с правым расположением руля) | 20 A | Обогрев / Подогрев заднего стекла (DEFOG) |
| I | 20 A | Дворники (стеклоочистители) и Омыватели лобового стекла (WIPER) |
| I* (для авто. с правым расположением руля) | 20 A | Люк в крыше (Sun Roof) |
| J | 30 А | Электрические Стелоподъемники передних дверей (P.WIND) |
| K | 30 А | Электрические Стелоподъемники задних дверей (P.WIND) |
| L | 30 А | Дворник (стеклоочиститель) и Омыватель заднего стекла (R.WIP) |
| M | 15 А | Поворотники (указатели поворотов), фонари заднего хода, указатели (METER) |
| N | 15 А | Сис-ма управления двигателем (ENGINE) |
| O | 15 А | Прикуриватель, розетки для доп. оборудования, магнитола (аудиосистема), часы, управление зеркалами (CIGAR) |
| O* (для авто. с правым расположением руля) | 30 А | Вентилятор Радиатора (сис-мы охлажжения двигателя) (FAN) |
| P | 10 А | Габариты, подсветка номера сзади, передние и задние стояночные огни, набор приборов (ILLUMI 1) |
| P* (для авто. с правым расположением руля) | 15 А | Аварийная сигнализация (Аварийка) (HAZARD) |
| Q | 10 А | Габариты, подсветка номера сзади, передние и задние стояночные огни, набор приборов (ILLUMI 2) |
| Q* (для авто. с правым расположением руля) | 20 А | Кондиционер (A/C) |
| R | 20 А | Дополнительный вентилятор Кондиционера (A/C) (AD FAN) |
| S | 20 А | Противотуманки (передние птф), предохранитель ILLUMI, габаритные огни (TAIL) |
| T | 20 А | Центральный замок (D.LOCK) |
| U | 10 А | Сигнал (гудок, клаксон), Стоп-сигналы, освещение багажника |
| V | 10 А | Плафоны и освещение в салоне, EGIC/U, динамики (колонки), подсветка багажного отсека |
Блок под капотом
Расположен в левой части моторного отсека, рядом с аккумулятором.
Вариант 2
Назначение элементов
p, blockquote 26,0,0,0,0 —>
| ALT | Генератор |
| GLOW | Реле накаливания, модуль управления накаливанием (D4BB) |
| ABS | Модуль управления ABS |
| FR HTR | Реле нагнетателя |
| RR HTR | Реле заднего вентилятора |
| DEF. | Предохранитель 16, 25, 26 |
| C/FAN | Главное реле вентилятора конденсатора, реле вентилятора конденсатора (LOW) |
| IGN | Выключатель зажигания, генератор, пусковое реле, предохранитель COMP, предохранитель l / C FAN, предохранитель ECU. |
| ABS | Модуль управления ABS |
| P/W | Реле электрического стекло подъемника, реле сирены |
| TAIL | Реле габаритных огней, реле фар |
| BATT | Реле противотуманных фар, реле звукового сигнала, разъем питания |
| l/C FAN/FR HTD | Реле вентилятора промежуточного охладителя, реле температуры воздуха / обогрев лобового стекла |
| COMP | Реле компрессора кондиционера |
| ECU | Реле главного питания (D4CB), реле управления двигателем, реле топливного насоса (бензин) |
| T/LP(LH) | Освещение, Задний левый комбинированный фонарь, Левый габаритный фонарь |
| T/LP(LH) | Освещение, Правый задний комбинированный фонарь, Правый номерной фонарь |
| HORN | Левый / Правый сигнал |
| FOG | Выключатель передних противотуманных фар, Левая / Правая передняя противотуманная фара |
| H/LP(LH) | Левая фара |
| H/LP(RH) | Правая фара, Комбинация приборов |
| POWER CONNECTOR | Реле аварийной сигнализации, предохранитель 23, 24 |
Дополнительный блок
Устанавливается на дизельные версии. Тут находятся предохранители и реле ответственные за дополнительный нагрев (обогрев).
p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>
Блок в салоне
Он находится внизу панели приборов (со стороны водителя), за крышкой.
Вариант 1
Описание предохранителей
p, blockquote 9,0,0,0,0 —>
| AUDIO-2 | 10А Аудио, цифровые часы, BCM, выключатель внешнего зеркала с питанием |
| C/ LIGHTER | 20А Прикуриватель, Передняя розетка |
| S/HTD DRI | 10А Выключатель обогрева сиденья водителя (при наличии) |
| DRL | 10А BCM (при наличии) |
| RR FOG LP | 10А Реле заднего противо туманного фонаря |
| H/LP | 10А Реле дальнего / ближнего света фар |
| FRT WIPER | 25А Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя |
| BCM | 10А BCM |
| HTR | 10А Реле переднего / заднего вентилятора, Модуль управления передним / задним кондиционером, Реле вентилятора конденсатора, Электро хромное зеркало, Термо выключатель, Реле обогревателя PTC (D4CB), Электро магнитный клапан EGR (D4BH) |
| B/UP LP | 10А Реле фонаря заднего хода, переключатель фонаря заднего хода, переключатель диапазона передачи |
| ABS | 40А Блок управления ABS / ESP, переключатель ESP (D4CB) |
| T/SIG LP | 10А Переключатель сиганлов поворота |
| A/BAG | 10А Модуль управления SRS |
| A/BAG IND | 10А Приборный щиток (индикация) |
| MODULE | 10А Комбинация приборов, BCM, Модуль управления иммобил-ом (D4BH), Реле кондиционера (D4BH), Сопротивление генератора |
| ECU | 10А Датчик скорости автомобиля, ECM, датчик воздушного потока (D4CB), топливный насос (D4BH), TCM, датчик предупреждения о топливном фильтре |
| START | 10А Пусковое реле, реле охранной сигнализации |
| MIRR HTD | 10А Модуль управления передним кондиционером, наружное зеркало с электроприводом и обогреватель левого / правого стекла |
| STOP LP | 15А Выключатель стоп — сигнала |
| BWS | 10А Зуммер |
| DR LOCK | 20А Реле блокировки / разблокировки дверей |
| FRT FOG LP | 10А Реле передних противотуманных фар |
| B/ALARM | 10А Реле звукового сигнала охранной сигнализации |
| AUDIO-1 (POWER CONNECTOR) | 15А Аудио |
| ROOM LP (POWER CONNECTOR) | 10А Цифровые часы, Комбинация приборов, Подсветка LH / RH, Подножка LH / RH, Лампа багажного отделения, Выключатель освещения салона, Выключатель дверной сигнализации, Разъем канала передачи данных, BCM, Выключатель освещения косметического столика LH / RH, Подсветка потолочной консоли |
| HAZARD | 15А Реле аварийной сигнализации, аварийный выключатель |
| FUEL LID | 15А Реле лючка топливного бака |
| P/WDW LH | 25А Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника, левый |
| P/WDW RH | 25А Главный выключатель электрического стекло подъемника, выключатель правого стекло подъемника |
Расшифровка реле
p, blockquote 11,0,0,0,0 —>
- R1 — реле электро стекло подъёмников
- R2 — реле лючка заливной горловины
Так же с обратной стороны могут крепится следующие не съёмные реле: реле заднего вентилятора, реле заднего фонаря, реле переднего вентилятора, реле заднего обогревателя стекла.
