Предохранители и реле hyundai trajet (fo), 1999 — 2008

Предохранители и блоки в салоне Land Cruiser 100

Схема предохранителей в салоне для LHD-компоновки с 1998 по 2003 года Предохранители в Тойоте Ленд Крузер 100, выпущенной с 1998 по 2003 года, для левосторонней компоновки (LHD) располагаются слева (если смотреть со стороны салона авто). Рядом по схеме находится:

• плавкие вставки настроек рулевой колоны, реле поворотных указателей — №1, №4;
• транспондер ключа (контролирующий компьютер) — №5;
• узел, управляющий блокировкой дверей, и ETC — №6, №7;
• блочок, включающий/выключающий поворотные фары — №1;
• AHC или реле конструкции, созданной для управления кузовной высотой — №22;
• основной блочок подушек безопасности (находится практически в центре салона) — №21;
• управляющий блочок — №19;
• замедляющий датчик — №20;
• контрольные блоки приборной панели и противоугонной системы (располагаются выше, по центру) — №10, №11.

В отличие от указанной комплектации, в Тойоте Ленд Крузер LHD выпуска 2003-2007 годов, предохранители компьютера автотранспондера ключа (№5) расположены справа, а вместо распредблока или реле MTR (справа) установлен предохранительный блок (№17).

Схема предохранителей в салоне для LHD-компоновки с 2003 по 2007 год

Блок плавких вставок в салоне TLC 100 (1998 – 2002)

Схема блока предохранителей в салоне Крузак 100 имеет в салоне плавкие предохранители (предохранительные блоки), отключающие при необходимости:

• электропривод зеркал Ленд Крузер 100 (MIRR) — №1;
• подушки безопасности, преднатяжение ремней (SRS) — №2;
• ABS, механизм впрыска, другие подушки/ремни, сигнал, говорящий о разрядке (IGN) — №4;
• прикуриватели, автоантенну, аудиосистему (CIGAR) — №3;
• прогрев заднего стекла (DEFOG) — №15;
• стеклоподъёмники, замок, люк, изменения положения рулевого колеса, ABS, привод для сидений (POWER, ECU-IG) — №5, №21;
• сигналы STOP — №13;
• освещение (DOME) — №6;
• конструкцию для контроля положения кузова (AHC-IG, AHC-B) — №7, №18;
• управляющую блокиратором дифференциала схему (DIFF) — №8;
• индикаторы сервисных предупреждений, коробку передач, задние огни, (GAUGE) — №9;
• омыватели, стеклоочиститель (WIPER) — №10;
• приспособление для холостого хода мотора (I/UP) — №11;
• задний обогреватель (RR HTR) — №20;
• противотуманки, находящиеся спереди (FR FOG) — №12;
• задний кондиционер (RR A.C) — №14;
• противоугонную систему, регулирование руля, ходовые огни дневные (ECU-B) — №16;
• освещение номера, габаритные, ходовые фары, панельную подсветку (TAIL) — №17;
• разъём диагностический (OBD) — №19;
• розеточку (PWR OUTLET) — №22.

Узлы предохранителей LC 100 (2002 – 2007)

Схема левого блока предохранителей в салоне Левый блок плавких вставок Ленд Крузер 100 включает в себя контроль отключения:

• прикуривателя (CIG) — №2;
• кондиционера (A/C) — №16;
• схемы впрыска бензина (AM1, ECU−IG1) — №4, №12;
• подогрев для заднего стекла, топлива (DEFOG, FUEL HTR) — №5, №7;
• обогревателя дополнительного (POWER HTR) — №8;
• снижения токсичности (EFI NO.2, ECD NO.2) — №10;
• компиляции нескольких приборов (GAUGE1) — №11;
• розеток (PWR OUTLET) — №1;
• навигатора (ECU−B1) — №13;
• конструкции для питания прицепа Ленд Крузер 100 (BATT CHARGE) — №15;
• фонарей, сигнализирующих об остановке машины (STOP) — №17;
• диагност-разъёма Ленд Крузер 100 (OBD−2) — №18;
• холостого хода (IDEL UP) — №19;
• привода сиденья слева (LH SEAT) — №20;
• центр.замка, стеклоподъёмников (DOOR) — №21;
• подсвечивания приборной панели (ACC) — №3;
• системы блокировки (DBL LOCK) — №14;
• люка Ленд Крузер 100 (SUN ROOF) — №22;
• заднего очистителя автостекла (RR WIPER) — №23;
• управления кузовным положением (AHC−B, AHC−IG) — №6, №9.

Перегоревший и исправный предохранитель Land Cruiser 100 (предохранители узла справа):

• зарядка для автоприцепа (BATT CHARGE) — №18;
• замок центральный, стеклоподъёмники (ECU−B2) — №1;
• омыватель (WASHER) — №3;
• регулирование наклона/высоты руля (TIL&TEL) — №20;
• салонное освещение Ленд Крузер 100 (DOME) — №5;
• рулевое управление (VGRS) — №6;
• левые стеклоподъёмники (P/W (FL), P/W (RL)) — №7, №8;
• стеклоочиститель (WIPER) — №9;
• кондиционер, расположенный сзади (ECU−IG2, RR A/C) — №10, №21;
• схема полного привода (DIFF) — №2;
• подогревание сидений (SEAT HTR) — №11;
• свет для автомобильного R-хода (GAUGE2) — №12;
• комбинация приборов (MET) — №13;
• система распределенного впрыска (ING) — №14;
• противоугонка (SECURITY) — №15;
• задний, передний правые стеклоподъёмники (P/W (RR) и P/W (FR)) — №16, №17;
• аудиосистема (RADIO) — №4;
• электропривод правого сиденья (RH SEAT) — №22.

Схема правого блока предохранителей в салоне

Где находится предохранитель на вентилятор отопления салона Hyundai Trajet?

Здравствуйте! Владимир, спасибо за обращение. Буду рад помочь вам разобраться, где находится предохранитель на вентилятор отопления салона Hyundai Trajet.

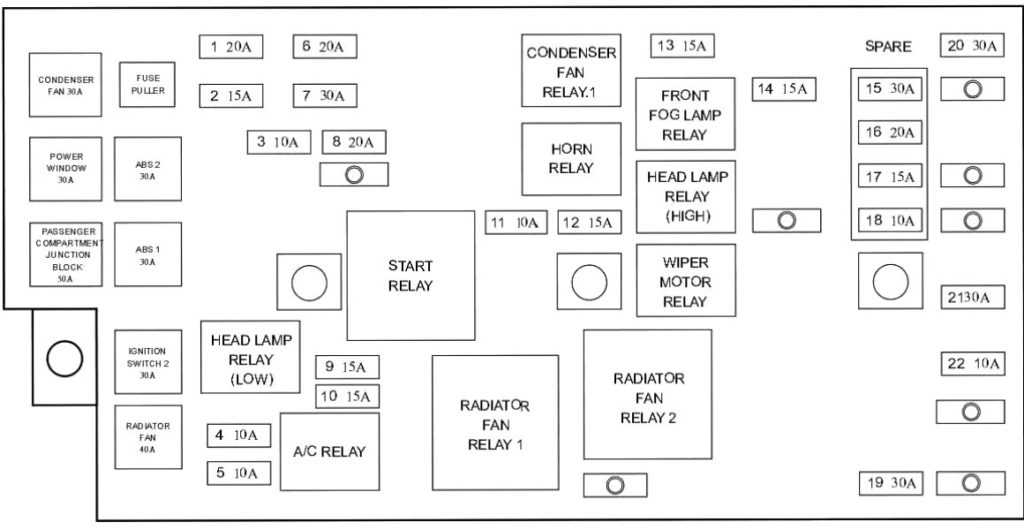

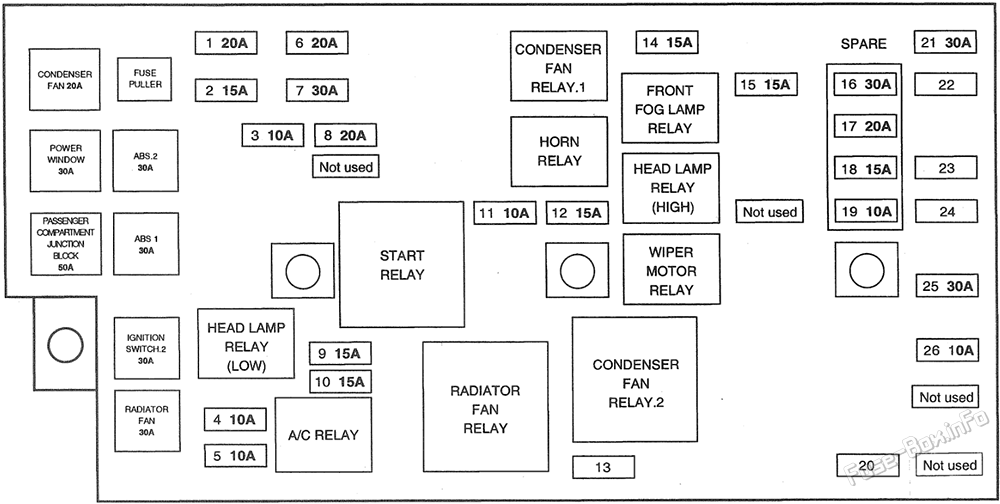

Под капотом автомобиля

Вентилятор отопления салона в Hyundai Trajet обычно расположен в моторном отсеке автомобиля. В некоторых случаях, предохранитель, отвечающий за работу вентилятора отопления, может находиться в блоке предохранителей под капотом.

Для того чтобы найти предохранитель на вентилятор отопления салона, вам потребуется:

1. Открыть капот автомобиля.
2. Найти и открыть блок предохранителей, расположенный рядом с аккумулятором или рядом с обшивкой моторного отсека.
3. Найти предохранитель, который отвечает за вентилятор отопления салона. Обычно на крышке блока предохранителей указаны их названия и расположение.
4. Проверить предохранитель на целостность. Если предохранитель сломан или перегорел, замените его новым предохранителем того же типа.

В салоне автомобиля

В некоторых моделях Hyundai Trajet предохранитель на вентилятор отопления салона может также находиться в салоне автомобиля. Это особенно часто встречается в автомобилях с разводкой электропроводки через пространство пассажирской части.

Чтобы найти предохранитель в салоне автомобиля, вам потребуется:

1. Ознакомиться с инструкцией по эксплуатации автомобиля. В ней должна быть информация о месте расположения блока предохранителей в салоне.
2. Открыть дверь салона или капота, чтобы получить доступ к блоку предохранителей в салоне.
3. Найти предохранитель, который отвечает за работу вентилятора отопления салона. Обычно на крышке блока предохранителей указаны их названия и расположение.
4. Проверить предохранитель на целостность. Если предохранитель сломан или перегорел, замените его новым предохранителем того же типа.

Обратите внимание, что точное местоположение предохранителя на вентиляторе отопления салона Hyundai Trajet может зависеть от конкретной модификации автомобиля и его года выпуска. Рекомендуется в случае сомнений использовать руководство по эксплуатации или обратиться к специалисту для точной информации

Хендай Соната Тагаз (Соната 4 / 5) предохранители и реле

Седан Hyundai Sonata производится с 1985 года по настоящее время в восьми поколениях. Хендай Соната 4 ЕФ го поколения выпускался в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. В России данная модель прошла рестайлинг и обновленная собиралась на заводе ТагАЗ в Ростовской области в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. Многие …

Hyundai Porter 2 го поколения собирался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году преимущественно с дизельными двигателями. В нашем материале вы найдёте описание предохранителей и реле Хендай Портер 2 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Не то поколение модели? Вот описание для Портер 1.

В Хендай Портер 2 го поколения предусмотрены 2 основных блока с предохранителями. Один находится под капотом, другой в салоне, под панелью приборов со стороны водителя.

Замена предохранителей на Ауди А6

Несмотря на широкий модельный ряд Ауди А6, процесс замены предохранителей подобный, идентичный.

Подготовительный этап:

• Набор плавильных элементов для установки;
• Пинцет для извлечения модулей с места монтажа;
• Отвертка с плоским наконечником,

Последовательность действий при замене в салоне автомобиля:

• Помещаем техническое средство в периметр ремонтной зоны, фиксируем задние колеса противооткатными башмаками, активируем стояночный тормоз;
• Открываем водительскую дверь (для С2, С3, С5) с торца торпеды отщелкиваем технологическое окно монтажного блока. По порядковому номеру модуля, который указан на тыльной стороне крышки, извлекаем элемент;
• На штатное место вставляем исправный, новый, закрываем крышку.

Для моделей Ауди А6 (С6, С7) нужно демонтировать крышку монтажного блока с торца торпеды, справа.

В случае возникновения необходимости замены блока целиком нужно отверткой открутить два винта, которые фиксируют блок к корпусу торпеды. А также, дополнительно отсоединить колодки с проводами. Не забываем обесточить транспортное средство, предварительно отсоединив силовые клеммы от аккумуляторной батареи.

Для замены в моторном отсеке необходимо:

• Заглушить мотор, открыть капот. В области жабо справа вмонтирован монтажный блок с реле – коммутаторами;
• Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру;
• На штатное место устанавливаем новые модули, собираем конструкцию вновь.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в сети.

После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости. Не допускайте скопление конденсата в пластиковом корпусе.

Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.

Средний ресурс эксплуатации оригинальных предохранителей на Ауди А6 – 65 – 80 тыс. км.

Passenger compartment fuse box

Located at the bottom of the dashboard behind a protective cover on the driver’s side.

Photo for example

Diagram

Assignment

1	10A Immobilizer, instrument cluster, overhead console lamp, ECM, MAF sensor, engine oil level sensor unit
2	10A Instrument panel
3	10A Hazard switch
4	15A SRS control
5	20A Additional socket
6	10A Audio, outside mirror and folding
7	15A Cigarette lighter
8	10A Seat belt tension reducer
9	10A Air conditioning control, outside mirror and folding
10	10A Air conditioning control
11	10A Auto light, TCM, automatic transmission pulse generator, reverse lamp, transmission range switch
12	10A Air conditioning control, audio system, ceiling console lighting
13	10A Room lamps, Instrument cluster
14	15A Door lock relay
15	20A AMP speaker
16	15A Hatch, Upper console lamp
17	15A Immobilizer, fuel tank opener
18	10A Rear fog lamp
19	30A Heater relay, fuse 9
20	10A Short connector “B”, Lights, Rear fog light, Exterior lights
21	10A A / C Control, Sunroof, Rain Sensor
22	15A Rear air conditioner
23	10A Alarm relay, test connector, data link connector
24	15A Brake light switch
25	20A Front wiper and washer, rain sensor
26	30A Fuse (ignition coil, ABS), engine control relay, ECM
27	10A V / Alarm Relay, Cruise Control, Transmission Range Switch, Start (Manual), ECM, PCM
28	10A Head lamp, License plate lamp, Exterior lamps
29	10A Brake light switch, cruise control, front wiper, fuel filter
30	20A Heated seat
31	10A AQS sensor, Headlamp leveling, Headlamp, DRL control
32	15A Rear wiper and washer

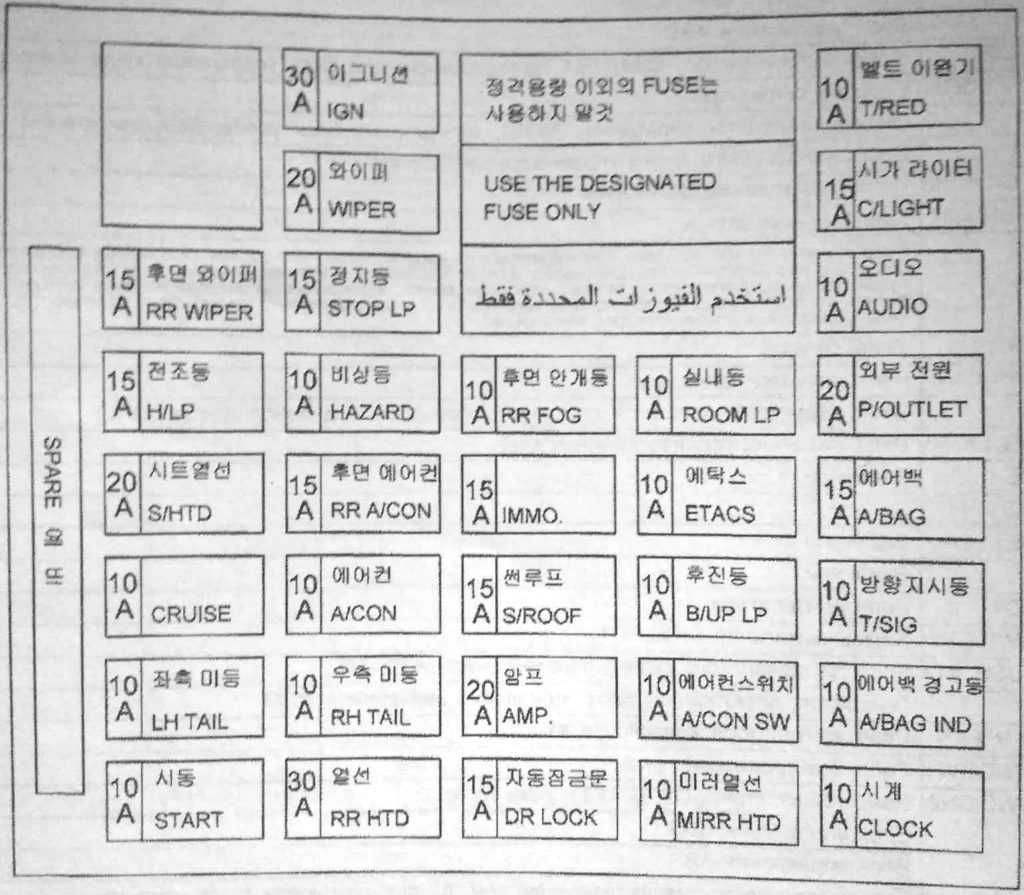

image from the box cover

Relay

• R1 – Relay for electric glass lifters
• R2 – Heating relay

On the reverse side of the unit, several relay elements can also be attached, such as: door open and close relay, headlight relay, etc.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Описание и схема расположения предохранителей MAN 2000

Предохранители грузовиков MAN M2000 Предохранители с пластинчатой плавкой вставкой или, по выбору, автоматические предохранители находятся на центральном приборном щитке. Расположение показано на схеме или табличке, расположенной на внутренней поверхности крышки.

Позиция	Ток	Функция
1	F119	10	Ближний свет, правая фара
2	F120	10	Ближний свет, левая фара
3	F122	10	Дальний свет, правая фара
4	F121	10	Дальний свет, левая фара
5	F118	10	Стояночный свет/правый задний фонарь
6	F117	10	Стояночный свет/левый задний фонарь
7	F164	10	Пневматическая подвеска, электронная система ECAS
8	F156	10	Предварительный нагрев топливного фильтра
9	F125	10	Подсветка переключателей/приборный щиток
10	F124	10	Противотуманные фары, задний противотуманный фонарь
11	F110	10	Останов двигателя
12	F128	10	+30 указатели поворота, внутреннее освещение, подсветка для чтения, освещение ступенек, ава­рийный свет, тахограф, радио
13	F113	10	+ 15 указатели поворота
14	F112	15	Стеклоочиститель, стеклоомыватель
15	F161	15	Вентили регулировки давления системы ABS
16	F160	25	Система ABS прицепа
17	F153	10	Коробка переключения передач, тормозной замед­литель
18	F157	10	Централизованная смазка
19	F166	15	Стеклоомыватель, подогрев зеркала заднего вида, регулировка положения зеркала заднего вида
20	F162	10	Управление системой ABS
21	F109	15	Стоп-сигнал, фонари заднего хода, стояночный тормоз
22	F133	20	Электродвигатель вентилятора системы отопле­ния/вентилятор
23	F107	15	Звуковой сигнал, осушитель воздуха, цепи тормоз­ной системы I, II, III
24	F108	15	Контроль функционирования, кабина, приборы, контрольные лампы
Г 25	F185	25	Дополнительное отопление
26	F106	25	Устройство Flammstart
27-28	10	Резерв
29	15	Резерв

30	20	Резерв
31	25	Резерв
32	40	Резерв
33	Держатель предохранителя
36	X139, Х140	Мосты
F158	10	Прикуриватель

Реле, аппаратура управления диодами

Позиция	Обозначение
37	К116	Реле в цепи стояночных огней/задние фонари
38	К115	Реле в цепи освещения приборного щитка
39	К117	Реле в цепи противотуманных огней
40	К118	Реле в цепи заднего противотуманного фонаря
41	К100	Реле в цепи прерывания заряда аккумуляторной батареи
42	К119	Реле в цепи дальнего/ближнего света
43	К171	Реле в цепи центральной клеммы 15
45	Х136	Мост 2-1
46	Х157	Мост 2-1
47	Х114	Мост 2-3
48	Х148	Мост 2-3
49	Х129	Мост 2-3
50	Х188	Мост 2-3
51	Х569	Мост 2-1
52	V101	Диод в цепи клапана прерывания заряда аккумуляторной бата­реи, клемма 15
53	V100	Диод в цепи колеса со свободным ходом, клемма 15
54	К110	Реле в цепи контроля указателей поворота
55	Х120	Мост 2-1
56	Свободно
57	Х339	Мост 2-1
58	К104	Реле с задержкой времени в цепи устройства останова двига­теля
59	Х568	Мост 2-1 (без ABS)
60	Свободно
61	К103	Датчик предельного значения торможения двигателя
62	Петля для пломбирования
63	Х118	Мост 2-3
64	К105	Датчик предельного значения ограничения скорости
65	Х119	Мост 2-1
66	К102	Реле в цепи свечи накаливания
67	Свободно
68	К108	Реле в цепи правого указателя поворота
69	К109	Реле в цепи левого указателя поворота
70	К107	Реле в цепи прерывания, указатели поворота

71	К106	Реле в цепи стеклоочистителя
72	А101	Электронный блок устройства Flammstart / сокращение обра­зования белого дыма

Диагностический разъем и реле

Блок «диагностический разъем и реле» расположен за люком на приборном щитке справа от блока управления системой отопления.

Диагностический разъем
Позиция	Назначение
1	Х200	Разъем диагностического устройства
2	Х202	ABS/ASR
3	Х210	Регулировка управления двигателем
4	Х203	Пневматическая подвеска с электронным управлением
5	Х272	Пневматическая подвеска с электронным управлением, на­стройка
6	Х209/Х211	Сцепление/Коробка переключения передач
7	Х207	Замедлитель
8	Х213	Фильтр для очистки от частиц топлива (DPF)
9	Х204/Х216	Система кондиционирования с электронным управлением / сбор сервисных данных
Реле по выбору
Позиция	Назначение
10	К164	Противоблокировочное устройство (ABS)
11	К165	Противоблокировочное устройство (ABS)
12	К166	Противоблокировочное устройство (ABS)
13	К167	Противоблокировочное устройство (ABS)
14	К178	Противоблокировочное устройство (ABS)
15	К177	Предварительный нагрев топливного фильтра
16	К170	Электронная система контроля EDC
17	К218	Стеклоомыватель со стороны места пассажира
18	К182	Стеклоомыватель со стороны места водителя
19	К264	Электронная система контроля EDC
20	К219	Стеклоомыватель со стороны места пассажира
21	К183	Стеклоомыватель со стороны места водителя

Рис. 9.1. Предохранители и реле

Рис. 9.2. Диагностический разъем и реле

F 2000

В Европейском союзе с давних времен экономика в лице транспортных средств с международным сообщением имеет огромнейшее значение. Немецкий грузовой автомобиль MAN серии “F2000” в этом смысле является одним из лучших помощников. С самого первого момента появления грузовика MAN серии – F2000 в 1995 году, он стразу же превратился в масштаб экономичности, и безопасности ну и конечно же экологичностью в Европе на высшем уровне.

Практически сразу же после появления на рынке, грузовик MAN F2000 – получает награду “Лучший Европейский грузовик 1995 года”. А вот чуть позже этот супер грузовик умудряется побить все рекорды: в одной поездке F2000 Eco-Challenge-Tour от одного из Шотландских города , а точнее Эдинбурга до южно-итальянского городка Бари он умудряется расходовать всего лишь 25,2 л. на 100 км – этот, так называемый рекорд, который считался невозможным для 40-тонных авто поездов.

Ещё одно из знаменательных событий которое было на пути совершенствования тяжелой серии грузовика МАН F2000 – это стало создание мощного двигателя с V-образным 10-ти цилиндровым мотором мощностью 600 л.с. (441 кВт). В любом из случаев этот супер грузовик серии F2000 , является автомобилем с огромным набором услуг для осуществления перевозок на различные расстояния – от предложения разнообразных кабин автомобиля, для ближних и междугородних перевозок, ширина таких кабин 2280 миллиметров, до кабин которые достаточно вместительные и у которых используется аэродинамическая крыша, такая кабина 2240 миллиметров.

Экономичность конструктивной серии грузовых автомобилей MAN определяется многообразием базы автомобиля, расчет которых идет на самые различные требования. Поэтому варианты поставки могут колебаться от 4х2 осей до 8х8 осей. Как мы уже говорили MANовские двигателя не только мощные, но и одновременно экономичные в расходе топлива и загрязнения окружающей среды. В те времена все варианты двигателей у автомобиля были по стандартам Евро-2 и Евро-3, также оснащены системой EDC с высокоэффективным моторным тормозом EVB.

Основную функцию двигателя превращения силы в движение, берут на себя коробки передач, одна из которых механическая с 16-ю передачами – производства ZF или Eaton, и второй вариант для тех кто любит комфорт в дороге, это 16-ти ступенчатая автоматическая коробка передач производства фирм – Eaton Fuller AutoShift .

Концерн МАН своим клиентам предлагает целый ряд специальных исполнений автомобилей серии F2000, которые дополняют специальную программу. При таком выборе спектра услуг возможно практически все!

. Фотографии взяты из общедоступных источников.

1. 5
2. 4
3. 3
4. 2
5. 1

(1 голос, среднее: 5 из 5)

ТGA

История марки Mercedes-Benz

Блок предохранителей моторного отсека H100 (2004-2016)

№	(А)	Назначение
1	80	D4CB / D4BB и Euro 2: Распределительная коробка E/R (RLY. 3). D4BB и Евро 1: светящаяся коробка
2	120 (D4CB) 100 (D4BB)	Генератор (В+). Блок предохранителей и реле I/P (предохранитель — F7, F12, F14)
3	10	ЕСМ
4	10	Генератор
5	10	Выключатель стоп-сигналов. Реле стоп сигнала
6	10	Распределительная коробка E/R (RLY. 1)
7	10	РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА E/R (RLY. 2)
8	15	—
9	20	D4CB: ЕСМ
10	10	D4CB: ECM, модуль иммобилайзера
11	50	Распределительная коробка E / R (RLY. 4), выключатель зажигания
12	30	Реле управления двигателем
13	50	Распределительная коробка E/R (предохранитель — F16, F17, F18, F19). Блок предохранителей и реле I/P (предохранитель — F29. F30, F31, разъем питания F3)
14	40	Блок предохранителей и реле l/P (предохранитель — F1, F16. Реле заднего фонаря)
15	30	Распределительная коробка E/R (RLY. 6)
16	30	—
17	40	—
18	30	—
19	40	—
20	30	Блок предохранителей и реле l/P (реле вентилятора)
21	40	—
22	30	Распределительная коробка E/R (RLY. 5)
23	10	D4CB: распределительная коробка E/R (реле 2, реле 6). Впускной дозирующий клапан, выключатель стоп-сигнала
24	15	D4CB: Привод VGT, распределительная коробка E/R (RLY. 3)
Реле
R1	Реле кондиционера
R2	Гудок Relay
R3	Реле вентилятора конденсатора
R4	Реле нагревателя топливного фильтра
R5	Стартовое реле
R6	Реле накаливания

Fuse Layout Hyundai Trajet

Table of Contents

Passenger Compartment Fuse Box

The fuse box is located low on the dashboard on the driver’s side.

Fuse Box Diagram

Assignment of the fuses in the instrument panel

№	Amps	Circuit protected
1	10A	Immobilizer, Instrument cluster, Overhead console lamp
2	10A	Instrument cluster
3	10A	Hazard switch
4	15A	SRS control
5	20A	Power outlet
6	10A	Audio, Outside mirror & folding
7	15A	Cigarette lighter
8	10A	Seat belt tension reducer
9	10A	A/C, Outside mirror & folding
10	10A	A/C control
11	10A	Auto light, TCM, A/T pulse generator, Back-up lamp
12	10A	A/C control, Audio
13	10A	Room lamps, Instrument cluster
14	15A	Door lock relay
15	20A	AMP speaker
16	15A	Sunroof, Overhead console lamp
17	15A	Immobilizer, Fuel filler opener
18	10A	Rear fog lamp
19	30A	Defogger relay, Fuse 9
20	10A	Short connector ’B’, Illumination lamps, Exterior lamps
21	10A	A/C, Sunroof, Rain sensor
22	15A	Rear A/C
23	10A	Hazard relay, Check connector; Data link connector
24	15A	Stop lamp switch
25	20A	Front wiper & washer
26	30A	Fuse (Ignition coil, ABS), Engine control relay
27	10A	B/Alarm relay, Cruise control, Transaxle range switch, starting (M/T)
28	10A	Head lamp, Exterior lamps
29	10A	Stop lamp switch, Cruise control
30	20A	Seat warmer
31	10A	AQS sensor, Head lamp leveling, Head lamp
32	15A	Rear wiper & Washer

Relay Box

Advertisements

Fuse Box Diagram

Assignment of the fuses in the engine compartment

№	Name	Amps	Circuit protected
	CONDENSER FAN	20A	Condenser fan motor
	POWER WINDOW	30A	Power window
	IGNITION SWITCH 2	30A	Ignition switch (IG2, Start)
	ABS 1	30A	ABS control
	ABS 2	30A	ABS control
	PASSENGER COMPARTMENT JUNCTION BLOCK 2	50A	Short connector «A», Fuse (12, 13, 14, 15, 16, 17, 19), Tail lamp relay
	RADIATOR FAN	30A	Radiator fan motor
1	FUEL PUMP	20A	Fuel pump relay — motor
2	HEAD LAMP (LOW)	15A	Head lamps (Low)
3	ABS	10A	ABS control
4	INJECTOR	10A	Injector
5	A/C COMPRESSOR	10A	A/C control
6	A/T	20A	A/T control relay, TCM
7	MAIN	30A	Engine control relay
8	IGNITION COIL	20A	Ignition coil, Ignition failure sensor
9	OXYGEN SENSOR	15A	Oxygen sensor
10	ECM	15A	Generator, ECM
11	HORN	10A	Horn
12	HEAD LAMP (High)	15A	Head lamps (High)
13	—	—	Not used
14	DRL	15A	DRL control
15	FRONT FOG LAMP	15A	Front fog lamps
16	—	30A	Spare
17	—	20A	Spare
18	—	15A	Spare
19	—	10A	Spare
20	BLOWER	30A	Blower relay
21	IGNITION SWITCH 1	30A	Ignition switch (ACC, IG1)
22	—	—	Not used
23	—	—	Not used
24	—	—	Not used
25	PASSENGER COMPARTMENT JUNCTION BLOCK 1	30A	Fuse (22, 23, 24)
26	EGR	10A	ECM, Fuel pump relay, PCV, ISA, CKP, CAP
27	—	—	Not used

Engine compartment fuse box

Main box

Located on the left side of the engine compartment next to the battery.

Diagram

Appointment

1 FUEL PUMP	20A Fuel pump relay
2 HEAD LAMP (LOW)	15A Headlight relay (LOW)
3 ABS	10A ABS control module
4 INJECTOR	10A Injector, SMATRA, brake lights
5 A / С COMPRESSOR	10A Air conditioner relay
6 ATM	20A Automatic gearbox control relay, TCM
7 MAIN	30A Engine control relay
8 IGNITION COIL	20A Ignition failure sensor, ignition coil
9 OXYGEN SENSOR	15A oxygen sensor
10А EGR	15A Fuel pump relay, glow plug relay, junction position sensor shaft, crankshaft position sensor, exhaust gas recirculation actuator, purge control solenoid valve
11 HORN	10A Horn relay
12 HEAD LAMP (HIGH)	15A Headlight relay (HIGH)
13 DRL	15A DRL control module, Siren
14 FRONT FOG LAMP	15A Front fog lamp relay
14 FRONT FOG LAMP	15A Front fog lamp relay
15 SPARE	30A Spare
16 SPARE	20A Spare
17 SPARE	15A Spare
18 SPARE	10A Spare
19 BLOWER	30A Blower relay
20 IGNITION SWITCH 1	30A Ignition switch (ACC, IG1)
21 PASSENGER COMPARTMENT JUNCTION BLOCK 1	30A Dist. block in the passenger compartment (fuse 22-24)
22 ECM	10A Generator, ECM, TCM
CONDENSER FAN	30A Condenser fan relay No. 1
POWER WINDOW	30A Relay glass lifter
IGNITION SWITCH 2	30A Ignition switch (IG2, START), start relay
ABS 1	30A ABS control
ABS 2	30A ABS control
PASSENGER COMPARTMENT JUNCTION BLOCK 2	50A Dist. block in the passenger compartment (short circuit “A”, fuse 12-19, rear lamp relay)
RADIATOR FAN	40A Radiator fan relay

Additional box

Installed on models with a diesel engine.

Diagram

Designation

• Fuel filter – 30A fuel filter
• Glow – 80A Glow plugs
• Heater 1 – 60A Additional heating / heating
• Heater 2 – 60A Additional heating / heating
• Fuel fired heater – 20A Fuel heater
