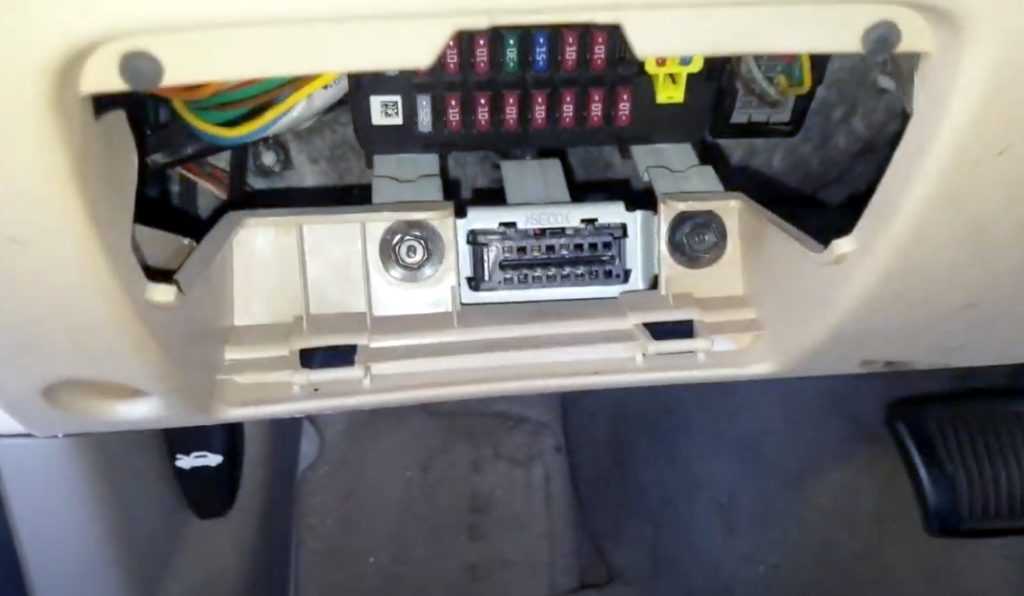

Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.

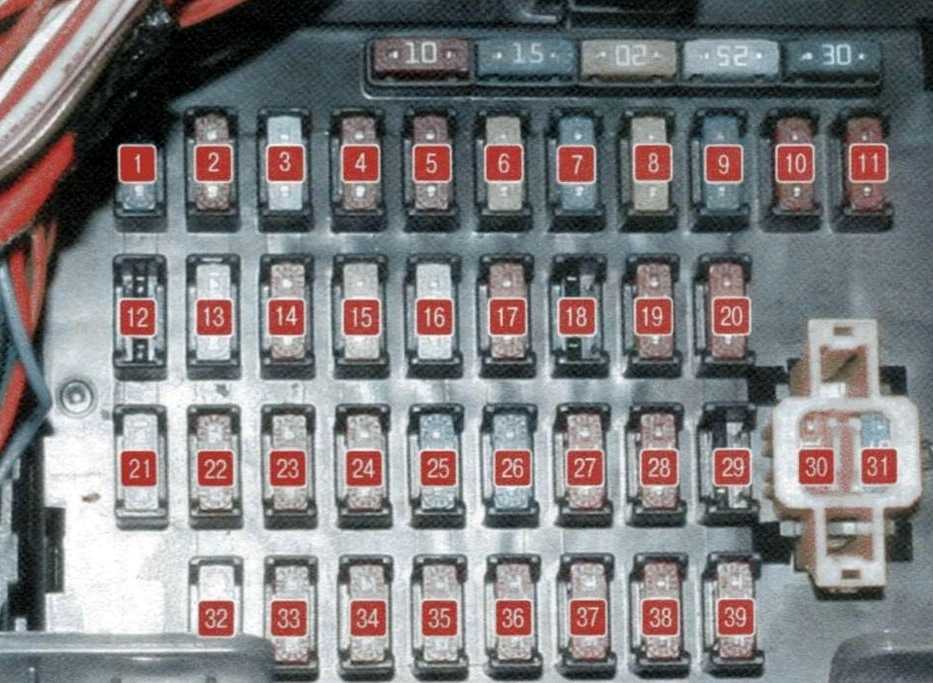

Схема блока с предохранителями

Таблица с расшифровкой

p, blockquote 44,0,0,0,0 —>

F1	AIRBAG	10А Электронный блок управления подушками безопасности
F2	ЕСМ	10А Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
F3	TURN SIGNAL	15А Выключатель аварийной сигнализации, указатели поворота
F4	CLUSTER	10А Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера*
F5	—	Резерв
F6	ENG FUSE	10А Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электро стеклоподъемников, реле включения фар головного света
F7	HVAC	20А Реле включения электро вентилятора климатической установки, выключатель кондиционера, система климат — контроля*
F8	SUNROOF	15А Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши*
F9	WIPER	25А Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F10	HANDS FREE	10А Громкая связь
F11	ABS	10А Блок управления АБС. исполнительный блок АБС
F12	IMMOBILIZER	10А Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
F13	—	10А Блок управления автоматической коробкой передач*
F14	HAZARD	15А Выключатель аварийной сигнализации
F15	ANTI-THEFT	15А Электронный блок управления противоугонной сигнализацией
F16	DIAGNOSIS	10А Диагностический разъем
F17	AUDIO/ CLOCK	10А Аудиосистема, часы
F18	EXTRA JACK	15А Дополнительная розетка
F19	CIGAR LIGHTER	15А Предохранитель прикуривателя
F20	BACK-UP	10А Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*
F21	REAR FOG	15А Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22	ATC/ CLOCK	15А Часы, система климат-контроля*, выключатель кондиционера*
F23	AUDIO	15А Аудиосистема
F24	IMMOBILIZER	10А Иммобилайзер

Блок реле

Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.

Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.

В открывшемся пространстве надо найти нужный кронштейн.

p, blockquote 52,0,0,0,0 —>

1. блок управления системой защиты аккумуляторной батареи;
2. прерыватель указателей поворотов;
3. реле включения противотуманного света в задних фонарях;
4. реле блокировки стартера (для автомобилей с автоматической коробкой передач).

p, blockquote 53,0,0,0,1 —>

В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

Источник статьи: http://vsepredohraniteli.ru/daewoo/gentra.html

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?
  • Правообладателям
  • Политика конфиденциальности

  Авто мастер на все руки 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

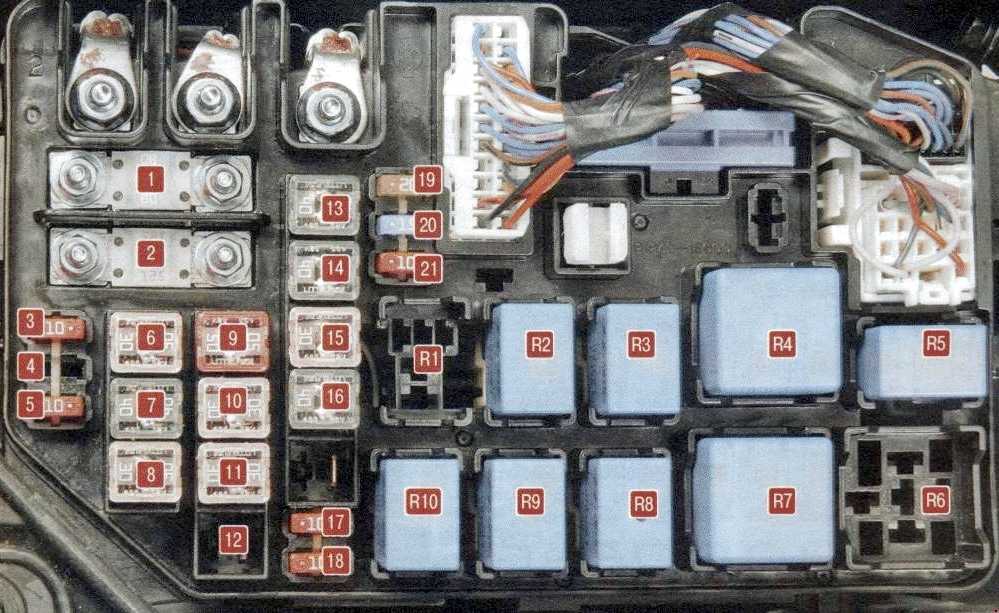

Блок предохранителей в моторном отсеке

Монтажный блок располагается по левую сторону, между корпусом воздушного фильтра, аккумуляторной батареей и кузовом. Чтобы самостоятельно производить ремонт автомобиля, вам нужно уметь читать электрические схемы. Предохранители используются для защиты цепей от короткого замыкания. Перечень предохранителей, расположенных в моторном отсеке:

• F1 – защиты цепи генератора (номинал 100 А). При выходе из строя этого предохранителя начинает быстрее разряжаться аккумуляторная батарея. При отсутствии зарядки на клеммах АКБ необходимо осуществить проверку натяжения ремня, контактов на генераторе, состояние щеточного узла и регулятора напряжения.
• F2 – защиты цепи блокиратора дверей. Номинал предохранителя 50 Ампер. Он также защищает цепи питания аварийной сигнализации, звукового сигнала, нагревательного элемента на заднем стекле, микроконтроллерного блока управления двигателем, освещения салона, различные электроприводы (в том числе зеркал). Поэтому, если не работает стоп-сигнал, датчики на Хендай Акцент, автомобиль не заводится, первым делом проверяете этот предохранитель. При отказе аварийной сигнализации нужно проверить предохранители №1 и №7, расположенные в блоке салона. Если они исправны, то нужно провести диагностику реле №10. Последними диагностируете кнопку и электропроводку.
• F3 (30 Ампер) – предназначен для защиты цепей питания головного света и габаритных огней. В случае отказа освещения необходимо провести проверку предохранителей №27 и 28, а также реле №4, которые располагаются в салоне.
• F4 – этот предохранитель подает питание на блок управления мотором. Номинальный ток 20 А. Если двигатель не получается запустить, необходимо проверить этот предохранитель. Только после F5, F6, F16, F17, F18, F21 и в салоне F5 и электромагнитное реле 3.
• Через F5 (30 Ампер) подается питание на катушки зажигания.
• Через F6 (20 А) и F18 подается питание на электродвигатель вентилятора обдува радиатора.
• F10 (10А) – питание цепей освещения салона.
• F11 (10А) – защита цепи питания автомагнитолы.
• F16 защищает цепи питания ДПРВ (датчика фаз) и РХХ (регулятора холостого хода). Номинальный ток 15А.
• F17 – подается через него питание на ЭБУ. Смотреть информацию по F
• F19 (номинал 10А) – питание цепей управления кондиционера.
• F21, F22, F23 (все номиналом 10А) – защиты цепей ЭБУ, муфты компрессора кондиционера, звукового сигнала, соответственно.
• F24 – противотуманки.
• F25 и F26 (10А) – головное освещение с левой и правой стороны соответственно.
• F27 и F28 (10А) – лампы габаритного освещения на правой и левой сторонах соответственно.
• F32 – защита цепи вентилятора теплообменника конденсатора кондиционера.
• F33 – цепь питания электростеклоподъемников.
• F34 и F37 – блок управления АБС (при ее наличии).
• Вентилятор системы отопления – F

Блоки предохранителей и реле в салоне

Основная плата с предохранителями Audi A4 B7

Расположен данный блок с левого торца панели приборов за пластиковой крышкой.

Схема

Расшифровка схемы

№	Назначение
1	10А кондиционер
2	5А фонари освещения пространства для ног
3	5А обуреваемые жиклеры стеклоомывателя
4	5А вентилятор системы охлаждения
5	10А телефон, сенсор уровня моторного масла, многофунк­циональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая коробка передач (кулиса переключения передач)
6	5А кондиционер (датчик оценки качества воздуха), датчик давления
7	10А электронная система динамической стабилизации (ESP), выключатель сигнала торможения, датчик педали сце­пления, датчик угла поворота рулевого колеса
8	5А телефон
9	15А усилитель тормозного привода (вакуумный насос)
10	5А автоматический регулятор угла наклона фар. Adaptive light (поворотный свет) справа
И	отсутствует
12	10А диагностическая розетка
13	10А модуль рулевой колонки
14	10А фонари сигнала торможения
15	10А комбинация приборов, система навигации
16	5А устройство для открывания гаражных ворот
17	10А помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах, сенсор дождя/света
18	5А Адаптивный свет (поворотный свет) слева
19	15А противотуманный свет
20	отсутствует
21	отсутствует
22	15А дверь водителя/ переднего пассажира
23	15А задние двери
24	20А комфортабельное электрооборудование с центральным управлением
25	30А вентилятор отопителя
26	30А обогрев заднего стекла
27	30А розетка прицепа (блок управления)
28	20А топливный насос, дополнительный насос дизельного двигателя
29	отсутствует
30	20А подъемно-сдвижная панель крыши
31	15А автоматическая трансмиссия, диагностическая розетка, автоматически экранируемое внутреннее зеркало
32	20А штепсельная розетка прицепа
33	15А прикуриватель
34	15А отсутствует
35	20А розетка в багажнике
36	30А стеклоочиститель
37	30А насос стеклоомывателя и устройства чистки фар
38	15А комфортабельное электрооборудование с центральным управлением, отпирание багажника
39	20А радиосистема
40	25А звуковой сигнал
41	30А автономный отопитель
42	25А электронная система динамической стабилизации (ESP)
43	15А управление двигателем
44	35А обогрев сидений

Блоки предохранителей и реле под приборной панелью

Схема 1 блока

Назначение

1
2
3
4	Блок управления 3 системы сигнализации такси-hands-free
A
B	Дополнительное оборудование
c
D
H	(50A) Антиблокировочная система тормозов(ABS)
G	(40A/60A) Блок управления 1 электродвигателем вентилятора системы охлаждения
F	(10A) Обслуживающие автомобили
E	Блок управления 2 электродвигателем вентилятора системы охлаждения если установлен

Схема 2 блока

Описание схемы предохранителей

1	Реле топливного насоса- бензин
2	Блок управления усилителем рулевого управления (Servotronic) (если установлен)
3	Реле звукового сигнала (двойная тональность)
4	Реле вакуумного насоса усилителя тормозов (если установлено)
5
6	Реле вспомогательных цепей зажигания
7
8
9
F1
F2	(10A) Тепловой предохранитель электропривода солнцезащитной шторки заднего стекла
F3
F4	(30A) Тепловой предохранитель электропривода задних стеклоподъёмников
F5	(10A) Электропривод сидений (регулировка поясничной опоры)
F6	(30A) Тепловой предохранитель электропривода передних стеклоподъемников
F7	(30A) Разъем электрооборудования прицепа

Схема 3 блока

Назначение

1	—
2	Реле 2 нагревателя охлаждающей жидкости — высокая мощность
3	Реле 1 нагревателя охлаждающей жидкости — низкая мощность
F1	(30А) Дополнительный отопитель – 2003 г
F2	(40A) Нагреватель охлаждающей жидкости
F3	(60A) Нагреватель охлаждающей жидкости

Блок реле и предохранителей Хендай HD 120,160,170,250,260,270,450,500

Замена предохранителя, реле и плавких вставок на Хендай HD 120,160,170,250,260,270,450,500 Откручиваем 2 винта крестовой отверткой на панели приборов, со стороны пассажира Хендай HD 120 Снимаем крышку предохранителей, и на обратной стороне, находиться вся информация о предохранителей Хендай HD 120 Заменили перегоревший предохранитель или реле на новый такого же наминала При замене силовых предохранителей и плавких вставок необходимо отсоединить минусовую клемму аккумулятора. ПРЕДОХРАНИТЕЛИ. Хендай HD 120,160,170,250,260,270,450,500 F1-10А — запасной разъем F2-15А — запасной разъем F3-10А — стеклоочиститель и моторчик омывателя F4-10А – осушитель воздуха F5-5А – ETACS — блок управления подсветки F6-5А – левая фара главная F7-5А – правая фара главная F8-10А – фары противотуманные F9 ———- F10-10А – задние стоп-сигналы главные F11-10А — обогревателя зеркало заднего вида F12-5А – ETACS — блок управления светом F13-5А — часы, аудио, тахограф F14———- F15-5А – комбинация приборов F16-5А — стояночный тормоз, предупредительный зуммер F17-10А – генератор, фонарь заднего хода F18-5А – габаритные огни левый фары F19-5А – габаритные огни правый фары F20-15А – прикуриватель, часы на аудио F21-15А – задний фонарь, подсветка комбинаций приборов F22-10А – указатели поворота F23-10А – плафон освещения салона, лампа освещения порога F24-15А – блок переключателей автоматического стеклоподъемника F25-10А – мотор автоматического стеклоподъемника F26-5А – стартер F27-5А – блок управления АБС F28-5А – реле фар F29———- F30-10 А- рабочая лампа F31———- F32———- F33———- F34-10А – центральная блокировка замков дверей F35-5А – ETACS — блок управления светом F36-10А – розетка электропитания F37-10А — блок управления АБС F38-10А — блок управления АБС F39———- F40———- РЕЛЕ. Хендай HD 120,160,170,250,260,270,450,500 1)H/LAMP (DIM ) — реле — переключателя фары, переключатель светового сигнала 2)WIPER (HIGH ) — реле – стеклоочистителей (высокая скорость) 3)FOG LAMP — реле – передние противотуманные фары 4)POWER WINDOW — реле – электрический стеклоподъемник 5)TAIL LAMP — реле – задних фонарей 6)H/LAMP (MAIN ) — реле – передние фары (основные ) 7)WIPER (LOW ) — реле – стеклоочистителя (низкая скорость) 8)PTO WARN*G реле – предупреждения PTO 9)PARKING BRAKE — реле- стояночный тормоз 10)AIR HORN (OPT ) — реле – звуковой сигнал 11)FUSE PULLER — съемник предохранителей (красным цветом) 12)HEATED MIRROR — реле – обогреватель зеркало 13)P.T.O. — реле – PTO 14)STOP LAMP (LH ) — реле- стоп сигнал левый 15)STOP LAMP (RH ) — реле — стоп сигнал правый 16)CHARGE IND — реле – индикатор зарядки 17)C/DR LOCK*G — реле – центрального замка двери 18)C/DR UNLOCK*G реле – разблокировки центрального замка двери Блок реле силовых предохранителей и плавких вставок Хендай HD 120,160,170,250,260,270,450,5001)100А- (PRE HEATING) – предпусковой обогреватель 2)60А — (POWER B+) — мощность аккумулятора 3)60A – (IGNITION ) – зажигание 4)60А – (SPARE ) – запасной 5)30А – (AIR CON) – кондиционер 6)50А – (ALTERNATOR ) – генератор 7)50А– (SPARE ) – запасной Схема предохранителей и реле Хендай HD 170 Источник

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью
  • Правообладателям
  • Политика конфиденциальности

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.

Passenger compartment fuse box

Located in the lower part of the dashboard behind the protective cover, there is also the diagnostic connector.

Diagram

Photo – diagram

Designation

1	15A RR WIPER Glass tailgate wiper
2	10A H / LP Left headlight bulbs
3	25A FR WIPER Glass windshield wiper
4	10A BLOWER Fan
5	10A H / LP (RH) Right headlight bulbs
6	20A S / ROOF Sunroof
7	15A STOP LP Stop signals
8	20A C / DR LOCK Central door lock switch
9	15A IGN COIL Ignition Coil
10	10A ABS Anti Lock Brake System
11	10A B / UPLP Reversing light
12	BMS – Reserve
13	25A C / LIGHTER Cigarette lighter
14	10A FOLD’G Drive for folding outside rear-view mirrors
15	20A HTR SEAT Heated Seat
16	25A AMP Amplifier
17	10A FR FOG LP Fog lights
18	10A DRL Daytime Running Lights
19	10A ECU Engine management system
20	10A CLUSTER Instrument panel
21	25A P / WDW RH ​​Locking electric glass lifters (right side)
22	10A AUDIO Audio system, trip computer
23	10A RR FOG LP Rear fog lamp
24	10A IGN Switch (ignition switch)
25	30A HTD GLASS Heated rear window
26	15A A / BAG Airbag
27	10A TCU Automatic transmission control unit
28	10A SNSR Sensors
29	SPARE – Reserve
30	10A MULT B / UP Air conditioning control unit, clock, interior lighting ETACS
31	15A AUDIO Audio system
32	25A P / WDW LH Locking power windows (left side)
33	10A HTD MIRR Heated exterior mirrors
34	10A TAIL LP (LH) Left rear side light
35	10A TAIL LP (RH) Right tail light
36	10A HAZARD Alarm
37	10A T / SIG LP Turn Signal Lights
38	10A A / BAG IND Airbag warning lamp
39	10A START Red Starter relay

On the back of the unit, some relay elements can be attached: alarm and direction indicators, horn relay, etc.

A separate brake light relay is located at the rear, next to the rear light control unit

’05 -’14 Toyota Aygo

с правым рулем

1. ЭБУ усилителя руля
2. Центральный соединитель
3. Многорежимная механическая коробка передач ECU
4. Реле стеклоподъемника
5. LHD:До февраля 2012 г .: Реле задних фонарей С февраля 2012 г .: Реле задних противотуманных фар
6. Блок управления дверьми с приемником
7. Блок реле No.1
8. Усилитель кондиционера
9. LHD: Реле противотуманных фар
10. LHD: Реле ходовых огней
11. Блок предохранителей
12. Центр сборки датчика подушки безопасности
13. RHD: Блок реле № 2
14. RHD:До февраля 2012 г .: Реле зажигания (IG) С февраля 2012 г .: Реле стеклоподъемника
15. RHD:До февраля 2012 г .: Реле стеклоподъемника С фев.2012: Реле задней противотуманной фары

Блок предохранителей в салоне

Удалите винты крышки измерителя с помощью отвертки с крестообразным шлицем . Если замок рулевого управления включен, пожалуйста, отключите его.

Hyundai Porter 2 го поколения собирался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году преимущественно с дизельными двигателями. В нашем материале вы найдёте описание предохранителей и реле Хендай Портер 2 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Не то поколение модели? Вот описание для Портер 1.

p, blockquote 4,0,0,0,0 —>

В Хендай Портер 2 го поколения предусмотрены 2 основных блока с предохранителями. Один находится под капотом, другой в салоне, под панелью приборов со стороны водителя.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,1,0,0 —>

Демонтаж прикуривателя в Getz

Перед работой потребуется приобрести нужный инструмент. Чтобы снять прикуриватель Hyundai Getz или Акцент понадобится:

• отвертка для выкручивания саморезов;
• перчатки;
• тестер для проверки правильности подключения;
• дополнительные провода подходящего сечения (при замене кабелей);
• паяльник с припоем для починки проблемных мест;
• изолента;
• запасной прикуриватель.

На рынке есть разные варианты. Цена прикуривателя Хендай Акцент или Гетц составляет 800-1500 рублей. Желательно купить оригинальный товар – именно он гарантирует долгую работу устройства

Важно, чтобы к детали прилагались сертификаты соответствия

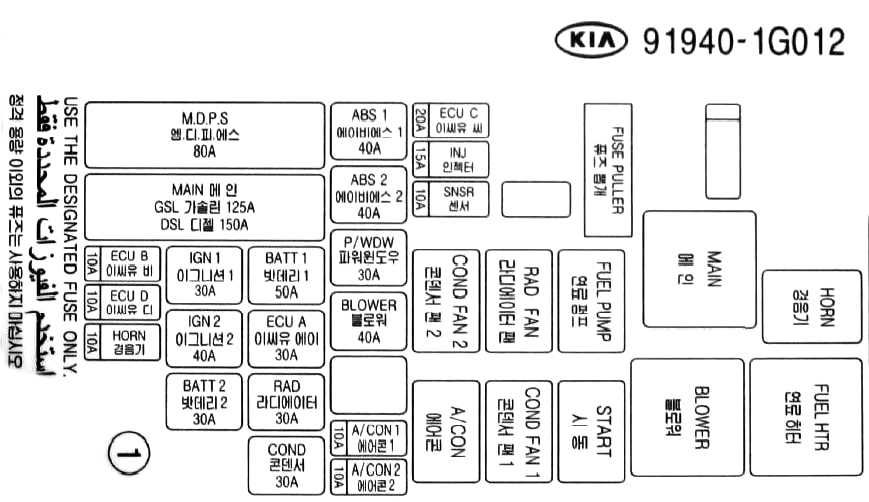

Engine compartment fuses and relays boxes

Main box

Located on the left side of the engine compartment.

Legend

Diagram

Assignment

1	80A MDPS Electric power steering
2	125 / 150A MIN Generator
3	10A ECUB Engine control unit
4	10A ECUD Engine Control Unit
5	10A HORN Buzzer
6	30A IGN1 Ignition switch (lock)
7	40A IGN2 Starter, ignition switch (lock)
8	30A BATT2 Generator, battery
9	50A BATT1 Generator, battery
10	30A ECUA Engine control unit
11	30A RAD Electro radiator fan
12	30A COND Electro condenser fan
13	40A ABS1 ESP and ABS anti-lock brakes
14	40A ABS2 ESP and ABS anti-lock brakes
15	30A P / WDW Electro glass lifters
16	40A BLOWER Relay for electric radiator fan
17	10A A / CON 1 Air conditioner
18	10A A / CON 2 Air conditioner
19	20A ECUC Engine Control Unit
20	15A INJ Fuel Injectors, air conditioning system
21	10A SNSR Sensors

Relay

R1	COND FAN 2 Relay for electric condenser fan (low speed)
R2	RADFAN Radiator fan relay
R3	FUEL PUMP Fuel pump relay
R4	MAIN Main relay
R5	HORN Horn relay
R6	FUEL HTR Fuel filter heater relay
R7	BLOWER Heater fan motor relay
R8	START Starter relay
R9	COND FAN 1 Relay for electric condenser fan (high speed)
R10	A / CON Relay for air conditioner

Additional box

Installed in models with diesel engines.

legend

Decoding

PTC HTR 1	50A Heater RTS
GLOW PLUG	80A Glow plug
PTC HTR 2	50A Heater RTS
FFHS	30A Fuel filter heating
PTC HTR 3	50A Heater RTS

There is something to add – write everything in the comments.

Общая информация и назначение предохранителей на Hyundai H1

На Hyundai Grand Starex применяют предохранители флажкового типа форматов мини для большинства электроприборов и макси для мощных потребителей.

Они включают 3 компонента:

• 2 ножевых контактов;
• пластикового полупрозрачного корпуса;
• плавкого элемента.

Автомобильные предохранители помогают решить несколько задач:

• предупредить повреждение электроприборов и электронных компонентов при повышении напряжения или коротком замыкании;
• защитить водителя и пассажиров от удара электрическим током;
• ограничить зону распространения неисправности.

Авто с бензиновым двигателем

В салонном модуле минивэнов с бензиновым двигателем располагаются перемычки, обеспечивающие защиту следующих устройств:

• электрических стеклоподъемников;
• магнитолы;
• лючка на топливном баке;
• цифровых часов;
• подсветки багажника;
• прикуривателя;
• плафона в салоне;
• обогрева водительского сиденья;
• стоп-сигналов;
• переднего стеклоочистителя;
• модуля кузовной электроники;
• переключателя указателей поворота;
• приборов и индикаторов в кабине;
• топливного насоса;
• антиблокировочной системы тормозов;
• фонарей заднего хода;
• подушек безопасности;
• датчика скорости;
• системы курсовой устойчивости;
• охранной сигнализации;
• резистора генератора;
• БУ кондиционерами;
• антиобледенителя стекол;
• электропривода наружных зеркал заднего вида;
• электромагнитного клапана;
• крыльчатки конденсатора;
• электрохромного зеркала в салоне;
• иммобилайзера и т.д.

В моторном отсеке стоят предохранители, подключенные к такому электрооборудованию:

• модулю безопасности стеклоподъемников;
• генератору;
• замку зажигания;
• стартеру;
• реле переднего вентилятора охлаждения;
• бензонасосу;
• лямбда-зонду;
• электромагнитному клапану адсорбера;
• выключателю стоп-сигналов;
• габаритным фонарям;
• звуковому сигналу;
• правой и левой фаре;
• дефростеру лобового стекла;
• ЭБУ трансмиссии;
• АБС;
• многоцелевому контрольному разъему;
• обогреву заднего стекла;
• датчику кислорода;
• БУ двигателем и др.

Авто с дизельным двигателем

В дополнительном модуле стоят перемычки, подсоединенные к такому электрическому оборудованию автомобилей с дизельным двигателем:

• свечам подогрева топлива;
• электродвигателю топливного насоса;
• ЭБУ дозирования № 1, 2, 3;
• блоку системы курсовой устойчивости и т.д.

При выполнении работ по замене предохранителей нужно выполнять следующие требования:

• ставить машину на стояночный тормоз;
• блокировать колеса противооткатными башмаками;
• отсоединять провода от клемм аккумулятора;
• использовать диэлектрический инструмент;
• устанавливать только калиброванные заводские плавкие вставки.

Запрещено применять вместо новых перемычек такие предметы:

• проволоку;
• гвозди;
• монеты;
• фольгу;
• куски провода;
• жало отвертки и другие металлические стержни.

Нужно регулярно проверять наличие предохранителей в резервных ячейках. Вставки недостающих номиналов надо покупать в специальных магазинах и автосервисах.

Роль и назначение предохранителей Hyundai

Предохранители в автомобиле Hyundai играют важную роль в защите электрической системы и оборудования от перегрузок и коротких замыканий. Они служат для предотвращения повреждений проводки и компонентов, а также могут предотвратить возгорание или деградацию электрической системы автомобиля.

Предохранители Hyundai разделены на несколько типов в зависимости от их рейтинга и назначения. Некоторые из наиболее распространенных типов предохранителей включают стандартные предохранители, мини предохранители, макропредохранители и атомные предохранители.

• Стандартные предохранители: Они предназначены для защиты основных электрических цепей автомобиля, таких как зажигание, фары, стеклоочистители и др. Эти предохранители обычно имеют рейтинг от 5 до 30 ампер.
• Мини предохранители: Это более компактный тип предохранителей, используемых в современных автомобилях Hyundai. Они обеспечивают защиту электрических цепей, таких как системы связи и различные электронные устройства. Рейтинг мини предохранителей обычно варьируется от 5 до 30 ампер.
• Макропредохранители: Этот тип предохранителей обычно используется для защиты больших нагрузок и высокотоковых цепей, таких как система кондиционирования и система двигателя. Они имеют рейтинг от 20 до 200 ампер.
• Атомные предохранители: Это наиболее крупный тип предохранителей, используемых в автомобилях Hyundai. Они обеспечивают защиту от очень высоких токов и используются для основных электрических цепей, включая генераторы и аккумуляторные батареи. Рейтинг атомных предохранителей может быть до 500 ампер.

Важно отметить, что использование неправильного типа или недостаточно надежного предохранителя может привести к потере защиты электрической системы и серьезным повреждениям. Поэтому при замене предохранителя необходимо убедиться в соответствии его рейтинга требованиям производителя

Расположение групп предохранителей и реле на Хендай Гранд Старекс

Коммерческим грузовым и пассажирским фургонам компании Hyundai собственной разработки присвоили H1, чтобы избежать путаницы с моделью H-100, являвшейся лицензионной копией Mitsubishi Delica. Производство I поколения новой машины началось в 1996 г.

На его базе выпускали несколько модификаций:

• пассажирский микроавтобус;
• маршрутное такси;
• семейный грузопассажирский минивэн;
• цельнометаллический фургон;
• карету скорой помощи и т.д.

В 2010 г. автомобиль пережил косметический фейслифтинг, а в 2017 г. – более глубокий рестайлинг. У машины появились новые передок, бамперы, отделка салона, светодиодные огни в фарах и другие опции.

На Гранд Старексе предохранители и реле скомпонованы на печатных платах в защитных монтажных боксах. Их устанавливают в нескольких местах кузова.

В салоне

Поиск салонных перемычек состоит из следующих шагов:

1. Открыть дверь со стороны сиденья водителя.
2. Осмотреть приборную панель перед рулевой стойкой.
3. Найти технический лючок под переключателями дальнего и ближнего света.
4. Подцепить крышку за выемку и потянуть кверху.

В моторном отсеке

Добраться до плавких вставок в этом отсеке можно так:

1. Поднять крышку переднего багажника и поставить ее на газовые упоры.
2. Найти пластиковый короб между батареей аккумулятора и бачком стеклоомывателя.
3. Открепить 4 замка и убрать крышку.

Блоки под капотом

Здесь находится дополнительный блок со вставками. Он размещается у правого борта автомобиля и предназначен для модификаций с дизельным двигателем.
