Проверка и обслуживание предохранителей на Honda Accord 7
Чтобы проверить и обслужить предохранители на Honda Accord 7, выполните следующие шаги:
- Остановите двигатель и выключите зажигание.
- Откройте крышку блока предохранителей, расположенную на панели приборов с водительской стороны автомобиля.
- Используя диаграмму на крышке блока предохранителей или руководство по эксплуатации автомобиля, определите нужный предохранитель, который требуется проверить или заменить.
- Аккуратно вытащите предохранитель из его гнезда, используя пассатижи или специальную плоскогубцы.
- Внимательно осмотрите предохранитель на наличие признаков повреждений, таких как перегар или разрушение элемента. Если предохранитель поврежден, замените его на новый предохранитель той же амперной емкости.
- Если предохранитель целый, можно проверить его работоспособность, используя мультиметр. Установите мультиметр в режим измерения сопротивления и приложите его зонды к с двух контактов предохранителя. Если значение сопротивления равно нулю, предохранитель исправен.
- Если предохранитель поврежден или его работоспособность вызывает сомнения, замените его на новый предохранитель.
- Убедитесь, что новый предохранитель имеет такую же амперную емкость, как и оригинальный предохранитель.
- Аккуратно вставьте новый предохранитель в его гнездо и убедитесь, что он надежно закреплен.
- Закройте крышку блока предохранителей.
После проведения проверки и обслуживания предохранителей на Honda Accord 7 убедитесь, что все электрические компоненты автомобиля работают нормально. Если в процессе проверки обнаружены поврежденные предохранители, рекомендуется обратиться к сертифицированному сервисному центру Honda для замены и диагностики возможных проблем в электрической системе автомобиля.
Блок предохранителей для Honda Accord 7
Примеры расположения разъема на отдельных моделях автомобилей Honda. Расположение: за бардачком переднего пассажира. Honda CR-V гг. Расположение: слева от ног переднего пассажира справа за кожухом центральной консоли.
Honda Accord гг. Расположение: в центральной консоли за пепельницей. Для доступа к разъему снять пепельницу. Honda Partner RHD г. Регистрация нового чип-ключа в пямяти штатного иммобилайзера при помощи специального прибора, подключенного в диагностический разъем или к штатной цифровой шине.
Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Предохранители Хонда Аккорд 8 расположены в трёх блоках. Один блок находится под капотом и два блока в салоне.
Блок который под капотом установлен в следующем месте
При покупке запасных предохранителей обратите внимание на их форму, такие можно найти не во всех магазинах. Один из салонных блоков стоит слева от водителя
На шильдике можно сверить схему установки предохранителей.
Другой салонный блок расположен справа от переднего пассажира, под крышкой. Для снятия крышки тянем пальцем за выемку. Если не работает какое-либо электрическое оборудова- ние, то поверните выключатель зажигания в положение LOCK. Блок предохранителей расположен рядом с бачком глав- ного тормозного цилиндра. Чтобы открыть блок, нажмите на лапки фиксаторов. Расположение предохранителей приведено на крышке блока предохранителей.
Определите расположение предохранителя, который может являться причиной неисправности, по его номеру и схеме на крышке блока предохранителей.
Расположение предохранителей приведено в табличке, расположенной на боковой панели. Определите расположение предохранителя, который может являться причиной неисправности, по его номеру и схеме, приведенной в табличке. Снимите крышку блока предохранителей. Проверьте исправность большого предохранителя. Замена перегоревшего предохранителя новым предохранителем с более высоким значением силы тока значительно увеличивает веро- ятность выхода из строя системы электрооборудования автомобиля из-за блок предохранителей хонда аккорд 7.
Замените перегоревший предохранитель имеющимся запасным предохранителем, если он имеет такое же блок предохранителей хонда аккорд 7 значение силы тока. Проверяйте номинальное значение силы тока предохранителя по наклейке на предохранителе.
Пинцет для извлечения предохранителей расположен на блок предохранителей хонда аккорд 7 блока предохранителей в моторном отсеке.
В этом случае автомобиль устанавливается всеми четырьмя колесами на платформе специализированного автомобиля-эвакуатора. Этот способ является наилучшим для данного автомобиля. Буксируемый автомобиль устанавливается двумя передними колесами на подъемные кронштейны, которыми оборудован тягач. Два задних колеса опираются на поверхность дороги. Этот способ разрешен для буксировки данного автомобиля.
Подъем блок предохранителей хонда аккорд 7 или его буксировка за передний бампер может привести к повреждению автомобиля. Бампер не способен выдер- жать вес автомобиля.
Рекомендации по замене предохранителей
Неисправность предохранителя можно определить двумя способами: визуальный и с помощью измерительных приборов (например, мультиметра). Проверку исправности визуальным методом можно производить, если неисправность появилась в пути. В стационарных условиях для контроля целостности предохранителей лучше использовать мультиметр, переключив его режим на «прозвонку». В некоторых случаях предохранители имеют микротрещину, незаметную невооруженным глазом.
Если это, например, стеклоочиститель (дворники), возможно, электропривод стал подклинивать, либо износился вал щеток. Также возможной причиной перегорания предохранителей является замыкание электропроводки. Если после установки нового предохранителя (обязательно такого же номинала!
! ! ), он через короткое время вновь выйдет из строя, ни в коем случае нельзя использовать «жучок» или другие типы закороток.
Если под рукой нет исправного предохранителя, можно достать его из другого гнезда, отключив некритическое устройство, например, обогреватель заднего стекла, звуковой сигнал, прикуриватель и др. Допускается превышение номинала предохранителя не более 20%.
- carpod.ru
- base-ex.com
- zapchasti.expert
- uazlyuks.ru
Расположение предохранителей в Honda Accord 7
Предохранители в автомобиле Honda Accord 7 расположены в нескольких местах. Основной блок предохранителей находится внутри салона автомобиля под панелью приборов на водительской стороне.
Чтобы добраться до основного блока предохранителей, вам необходимо открыть дверь водителя и найти небольшую крышку на боковой стороне приборной панели. Откройте ее при помощи пластикового отвёртки или эмблемы Honda, чтобы обнаружить блок предохранителей.
Внутри вы найдете перечень предохранителей и их значений, а также диаграмму, указывающую на функцию каждого предохранителя. Обычно они помечены символами и числами, указывающими на силу тока, который они защищают.
Кроме основного блока предохранителей, в некоторых моделях Honda Accord 7 могут быть дополнительные блоки предохранителей. Обычно они находятся под капотом автомобиля, в моторном отсеке.
Чтобы получить доступ к дополнительным блокам предохранителей, откройте капот и найдите пластиковую крышку, защищающую блоки предохранителей. Откройте ее при помощи защелок или заклепок, чтобы обнаружить дополнительные предохранители.
Перед заменой предохранителя необходимо убедиться, что автомобиль выключен и зажигание выключено. В случае непонятностей или сложностей лучше обратиться к инструкции по эксплуатации автомобиля или к специалистам сервисного центра Honda для получения дополнительной информации.
Салонный блок
Для доступа к салонному блоку необходимо демонтировать быстросъемную панель.
После этого откроется панель предохранителей. Это лишь часть салонного блока. Если произвести дальнейший демонтаж панелей, можно извлечь плату предохранителей и реле, внешний вид которой показан на рисунке.

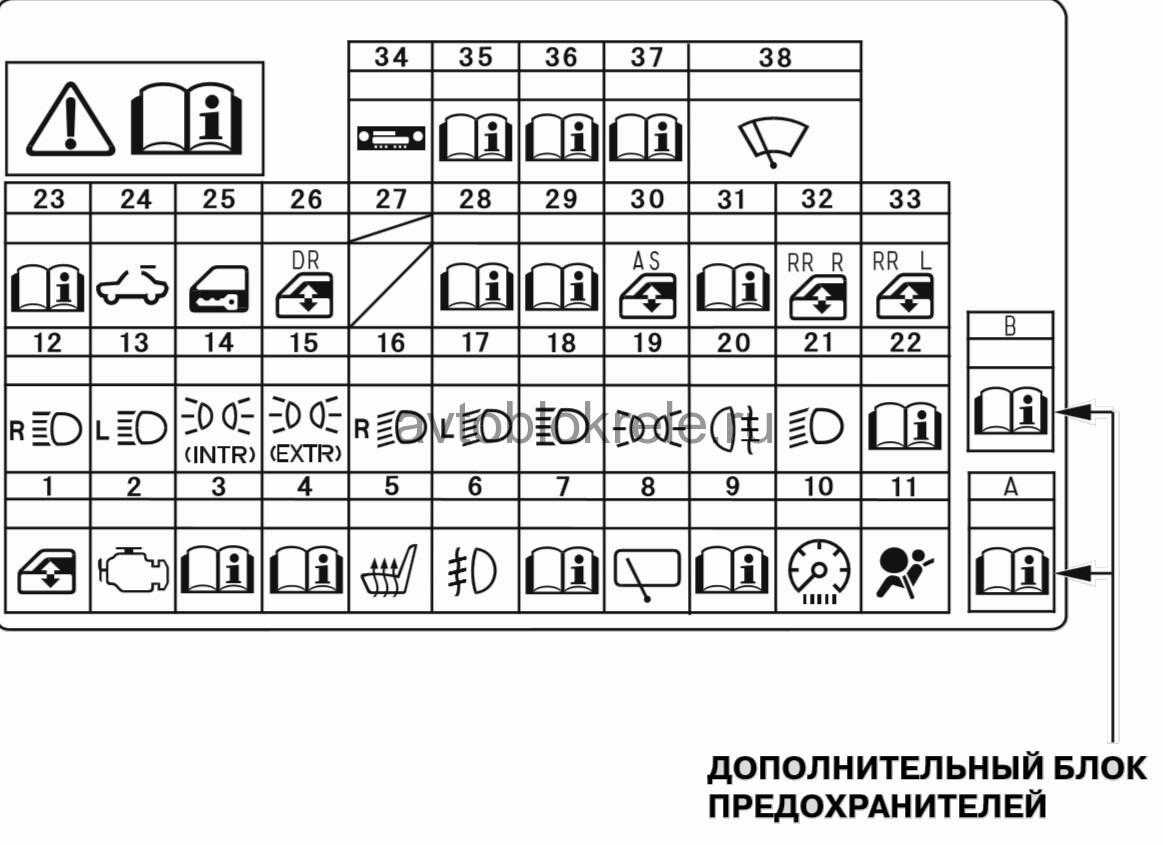

На быстросъемной крышке имеются обозначения основных предохранителей в виде пиктограмм. Пиктограммы в виде справочника с буквой «i» обозначают, что для точной расшифровки назначения предохранителей, установленных на данной позиции, следует воспользоваться техническим описанием данной модели автомобиля.
