Подробная схема расположения предохранителей Хонда Аккорд 8
Владельцам автомобиля Хонда Аккорд 8 важно знать, где находится блок предохранителей, чтобы в случае необходимости быстро найти нужный предохранитель. Под капотом автомобиля Хонда Аккорд 8 вы найдете основной блок предохранителей, который расположен у передней панели двигателя, под крышкой
Основной блок предохранителей Хонда Аккорд 8 содержит ряд предохранителей различной мощности, предназначенных для защиты различных электрических систем автомобиля. Каждый предохранитель защищает определенный электрический компонент или группу компонентов автомобиля.
Расположение и назначение каждого предохранителя подробно описаны в инструкции по эксплуатации автомобиля Хонда Аккорд 8
Важно отметить, что тип и мощность предохранителей могут различаться в зависимости от конкретной модели и года выпуска автомобиля
Для доступа к основному блоку предохранителей Хонда Аккорд 8 необходимо снять защитную крышку. Крышка обычно имеет замок или фиксатор, который нужно отпустить, чтобы снять ее. После снятия крышки вы увидите ряд разъемов, в которых установлены предохранители.
Каждый разъем соответствует определенной группе предохранителей. Например, один разъем может содержать предохранители для системы зажигания и освещения, а другой — для системы кондиционирования и радио. Расположение и назначение каждого предохранителя обычно указана на крышке или рядом с разъемом.
Когда вы нашли нужный предохранитель, который намерены заменить, рекомендуется использовать только предохранители такой же мощности и типа. Внимательно прочитайте инструкцию по эксплуатации автомобиля Хонда Аккорд 8, чтобы убедиться, что выбранный предохранитель подходит для нужного компонента.
При замене предохранителей всегда отключайте электрооборудование автомобиля и проверяйте целостность проводов перед установкой нового предохранителя. Неправильная замена предохранителей может привести к повреждению электрических систем и даже пожару.
В случае возникновения проблем с электрическими системами автомобиля Хонда Аккорд 8, всегда рекомендуется обратиться к специалистам или автосервису для диагностики и ремонта.
Рекомендации по поиску и замене предохранителей
В автомобиле Honda Accord 8 предохранители располагаются в двух местах: в блоке предохранителей в салоне и в блоке предохранителей во внутренней части двигателя.
Для поиска и замены предохранителей следуйте инструкциям ниже:
Блок предохранителей в салоне
1. Используйте указатель, чтобы найти блок предохранителей в салоне автомобиля. Обычно он располагается под рулевой колонкой или вблизи пассажирской стороны.
2. Откройте крышку блока предохранителей, открутив соответствующие винты или зацепки.
3. Внимательно просмотрите надписи над каждым предохранителем, чтобы определить неисправный предохранитель.
4. При необходимости снимите неисправный предохранитель с помощью плоскогубцев или специального инструмента, поставив его в паз на предохранителе.
5. Установите новый предохранитель, удостоверившись, что он соответствует тому же номиналу и типу предохранителя.
6. Плотно закройте крышку блока предохранителей, убедившись, что она застегнута или закручена.
Блок предохранителей во внутренней части двигателя
1. Откройте капот и найдите блок предохранителей во внутренней части двигателя. Обычно он расположен рядом с аккумулятором или в районе воздушного фильтра.
2. Откройте крышку блока предохранителей, открутив соответствующие винты или зацепки.
3. Внимательно просмотрите надписи над каждым предохранителем, чтобы определить неисправный предохранитель.
4. При необходимости снимите неисправный предохранитель с помощью плоскогубцев или специального инструмента, поставив его в паз на предохранителе.
5. Установите новый предохранитель, удостоверившись, что он соответствует тому же номиналу и типу предохранителя.
6. Плотно закройте крышку блока предохранителей, убедившись, что она застегнута или закручена.
При замене предохранителей убедитесь, что автомобиль выключен и зажигание выключено
Также обращайте внимание на состояние предохранителей, чтобы заменить их в случае повреждений
Блок предохранителей Audi A4 B5
Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.
Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.
- Расположение блока предохранителей в салоне автомобиля.
- С левой стороны сбоку панели.
- 1 — блок предохранителей
- 2 — пинцет для извлечения предохранителей
- 4 — кривошип для аварийного управления люком.
| Назначение предохранителей Ауди а4 | |
| 1 | 5А — Обогрев форсунок стеклоомывателя |
| 2 | 10А — Указатели поворотов |
| 3 | 5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов |
| 4 | 5А — Освещение номерного знака |
| 5 | 10А — Панель приборов, подогрев сидений дисплей АКПП. переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А — Центральный замок |
| 7 | 10А — Системе ABS |
| 8 | 5А — Телефон |
| 9 | 10А — Обогрев зеркал и дверных замков |
| 10 | 5А — Корректор фар |
| 11 | 5А — Круиз-контроль |
| 12 | 10А — Встроенная диагностика |
| 13 | 10А — Стоп-сигналы |
| 14 | 10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10А — Панель приборов, АКПП , кондиционер, навигационная система |
| 16 | 5А — Система ABS |
| 17 | 10А — Обогрев дверных замков |
| 18 | 10А — правый дальний свет |
| 19 | 10А — Левый дальний свет |
| 20 | 15А — Правый ближний свет, электрокорректор фар |
| 21 | 15А — Левый ближний свет, электрокорректор фар |
| 22 | 5А — Правые габаритные огни |
| 23 | 5А — Левые габаритные огни |
| 24 | 25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя |
| 25 | 30А — вентилятор отопителя, кондиционер |
| 2627 | 30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха |
| 28 | 15А — Управление двигателем |
| 30 | 20А — Электропривод люка в крыше |
| 31 | 15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А — Управление двигателем |
| 33 | 15А — предохранитель прикуривателя audi a4 |
| 34 | 15А — Управление двигателем |
| 35 | 30А — Электророзетка для прицепа |
| 36 | 15А — Телефон, радио |
| 38 | 15А — Освещение багажника, центральный замок |
| 39 | 15А — Аварийное освещение |
| 40 | 25А — Клаксон |
| 41 | 25А — Система ABS (гидромодулвтор/насос]42 |
| 42 | 40А — Вентилятор |
| 43 | 5А — S-контакт [центральный замок, радио, навигационная система) |
| 44 | 30А — Подогрев сидений |
Расположение реле Ауди А4.
У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.
Центральное распределительное устройство — B. Реле обозначены черным цветом.
| 1 | Разгрузочное реле для контакта X |
| 2 | Реле звукового сигнала |
| 3 | Реле системы очистки рассеивателей фар |
| 4 | Реле автоматической коробки передач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой коробки передач |
| 5 | Реле прерывистого режима работы системы очистки и смывания |
| 6 | Реле топливного насоса или соответственно свечей накаливания |
Основная плата реле -A-.
| 3 | Реле электромагнитной муфты (система кондиционирования] |
| 4 | Блок управления сигнализаторами |
| 5 | Блок управления сигнализаторами |
| 7 | — |
| 8 | Реле фар дневного света |
| 9 | Реле фар света |
| 10 | Реле противотуманных фар |
| 11 | Блок управления для зеркала с функцией откидывания |
| 12 | Блок управления для зеркала с функцией откидывания |
| 13 | — |
| 14 | Предохранитель для специальной сигнальной системы |
| 15 | — |
| 16 | Предохранитель для специальной сигнальной системы |
| 17 | Предохранитель для таксометра |
| 18 | Предохранитель гидравлического насоса системы Предохранитель передатчика |
- Дополнительная плата реле Audi A4.
- Расшифровка.
| 1 | Репе задних противотуманных огней |
| 2 | Реле режима работы вентилятора на максимальной скорости |
| 3 | Реле режима работы вентилятора на первой ступени |
| 4 | Реле блока управления стеклоподъемником |
| 5-15 | — |
| 16 | Предохранитель механизма перестановки сиденья |
| 17 | — |
| 18 | Предохранитель гидравлического насоса системы (ABS) |
| 19 | Предохранитель вентилятора радиатора |
| 20 | — |
| 21 | Реле обмотки переключения вентилятора радиатора |
| 22 | Реле задних стеклоподъемников |
| 23 | Реле передних стеклоподъемников |
| 24 | Реле системы центрального запирания и противоугонной системы |
Плата реле блока электроники в моторном отсеке.
| 1 | Реле системы обогрева кислородного датчикаРеле I свечей накаливания — охлаждающей жидкости |
| 2 | Реле II свечей накаливания — охлаждающей жидкости |
| 3 | Реле системы прямого впрыскивания дизельного двигателя |
| 4-5 | — |
| 6 | Предохранитель электрооборудования двигателя |
| 7 | Предохранитель I свечей накаливания — охлаждающей жидкости |
| 8 | Предохранитель II свечей накаливания — охлаждающей жидкости |
| 9 | Предохранитель свечей накаливания |
Трансмиссия
Механическая коробка получила увеличенные передаточные числа и 6-ую скорость. Это позволило снизить расход топлива. В машинах активных водителей, особенно тех, кто часто динамично передвигается по городу, сцепление перегревается и быстро изнашивается. Характерный симптом — гул при трогании с места.
В течение многих лет Хонда предлагала собственную автоматическую коробку передач, которая получила название Hondamatic. Автомат использует гидротрансформатор, а вместо планетарных передач установлены три вала, шестерни которых находятся в постоянном зацеплении, аналогично ручным коробкам передач. В Аккорде используется коробка с маркировкой HBK.
АКПП Хонды в техническом плане — сложное устройство. Его слабое место — подшипники, установленные в корпус коробки. Они проворачиваются, что приводит к потере динамики. Иногда это можно исправить, в противном случае придется покупать новую крышку коробки.
Своевременная замена масла жизненно необходима автомату. Хонда рекомендует сделать это после 200 000 км. Но на деле, обновлять масло следует каждые 40-60 тыс. км. И будьте осторожны, коробка автомат требует специального масла ATF Z1 (Fluid).
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Подсветка приборов и освещение салона
Подсветка приборов и освещение салона в автомобиле Honda Accord 8 занимают важное место для обеспечения комфортной и безопасной поездки. Приборная панель обычно освещается ночью для обеспечения видимости водителю
Кроме того, салон имеет несколько источников освещения, которые могут быть включены при необходимости.
Основной источник подсветки приборов в автомобиле Accord 8 — это приборная панель. Она оснащена специальными светодиодами или лампочками, которые подсвечивают индикаторы, стрелки и цифры на приборах. Благодаря подсветке приборной панели водитель может легко увидеть информацию о скорости, уровне топлива, температуре и других параметрах работы автомобиля даже при низкой освещенности.
Кроме основной подсветки приборной панели, в салоне Honda Accord 8 также предусмотрены дополнительные источники света. Например, на потолке автомобиля расположена центральная лампа салона, которая может быть включена при необходимости. Эта лампа обеспечивает достаточно яркое освещение всего салона, что позволяет пассажирам видеть друг друга, сидеть комфортно и выполнять различные действия, такие как чтение, работа на ноутбуке и другие.
В эксклюзивных комплектациях Honda Accord 8 также могут быть установлены дополнительные источники освещения, такие как нижние подсветки дверей и плафоны над задней сидушкой. Они подсвечивают нижнюю часть дверей автомобиля и задний пассажирский отсек в салоне, создавая дополнительную атмосферу и комфорт.
Все источники освещения в автомобиле Honda Accord 8 обычно можно включить и выключить с помощью специальных переключателей или кнопок на приборной панели или на ближней панели.
Практические рекомендации по поиску нужного предохранителя Хонда Аккорд 8
Когда возникают проблемы с электрикой автомобиля, часто первым делом стоит проверить состояние предохранителей. Они защищают электрические цепи от перегрузки и короткого замыкания, и могут перегореть в результате неисправности.
Для поиска нужного предохранителя в автомобиле Хонда Аккорд 8, следуйте следующим рекомендациям:
- Найдите блок предохранителей. Он обычно располагается внутри автомобиля под приборной панелью или в багажнике неподалеку от аккумулятора.
- Откройте крышку блока предохранителей. Обычно она имеет надпись «FUSE» или «PANEL». Некоторые модели Хонда Аккорд 8 могут иметь несколько блоков предохранителей, поэтому необходимо убедиться, что вы открываете правильный блок.
- Прочтите схему расположения предохранителей. Внутри крышки блока предохранителей должна находиться схема расположения предохранителей и описания к ним. С помощью схемы вы сможете быстро найти нужный предохранитель по его номеру.
- Осмотрите предохранители на наличие повреждений. Перед тем как заменить предохранитель, внимательно осмотрите его на наличие плавкой проволоки внутри корпуса или черного пятна. Если предохранитель поврежден, его необходимо заменить.
- Замените предохранитель при необходимости. Если предохранитель перегорел, замените его на новый предохранитель того же типа и номинала. Не заменяйте предохранитель более высокой номинальной мощности, так как это может привести к повреждению электрической системы автомобиля.
Следуя этим простым рекомендациям, вы сможете быстро и легко найти нужный предохранитель в автомобиле Хонда Аккорд 8 и предотвратить серьезные проблемы с электрикой. Если у вас возникнут сложности или сомнения, рекомендуется обратиться к руководству пользователя или обратиться к профессионалу для получения дополнительной помощи.
Основные признаки неисправности, возможные причины
К основным признакам неисправности стартеров Аккорд 7 относятся:
Срабатывание стартера не с первого раза. То есть при запуске двигателя возможен момент, когда вращение замка зажигания в положение «Старт» не приводит к началу запуска двигателя, стартер «молчит», не крутит. После повторных запусков, особенно после небольшого постукивания по корпусу стартера небольшим металлическим предметом, стартер начинает работать во время следующей попытки запуска. Основные причины такой неработоспособности:

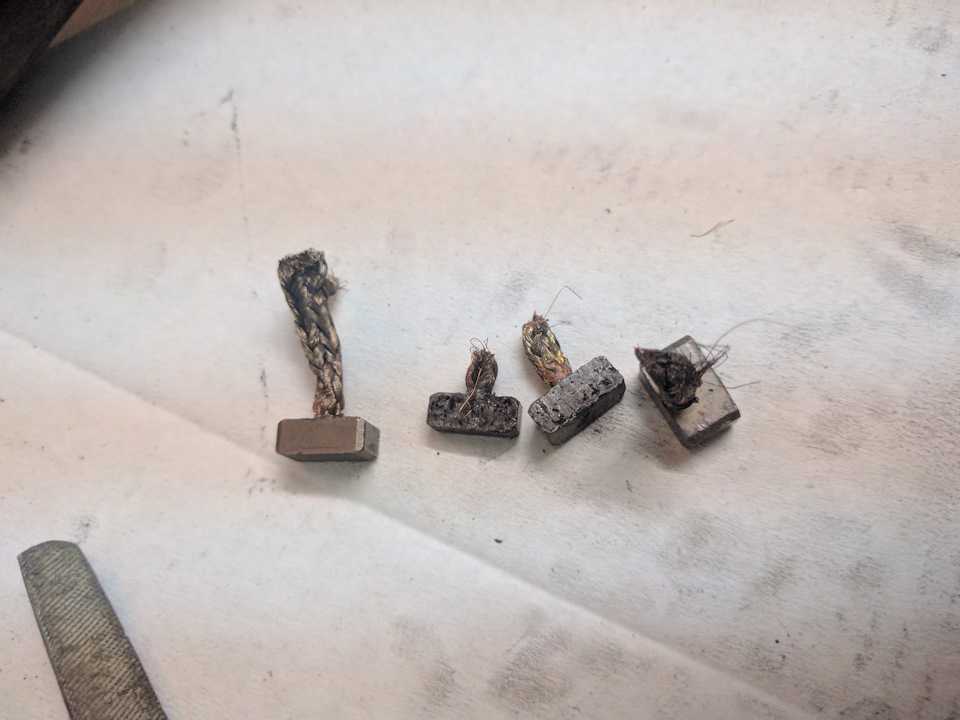

износ щеток электропривода стартера;

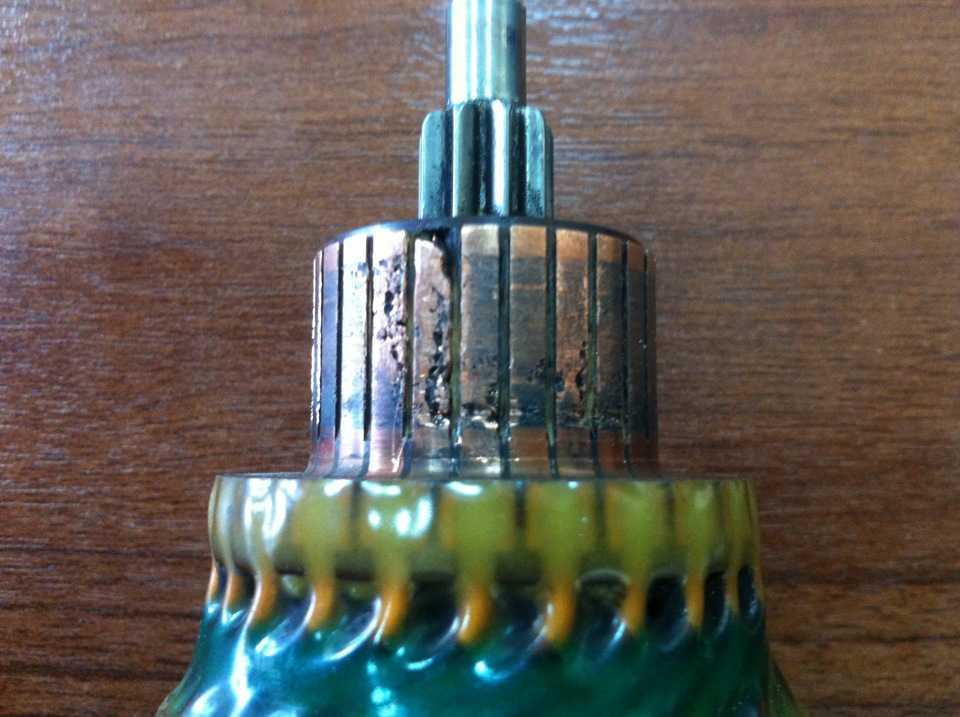

неисправность зоны коллектора;
- подгорание пятаков;
- неисправность втягивающего реле.
Стартер крутит, но иногда не входит в зацепление с маховиком, коленвал не вращается. В таком случае возможны следующие неисправности:
- отказ бендикса (обгонной муфты);
- износ шестеренки;
- облом зубьев маховика двигателя) (стартер исправен);
- ослабление крепления стартера (стартер исправен);
- неисправность вилки;
- неисправность втягивающего реле.
Стартер срабатывает, после запуска двигателя не возвращается бендикс в исходное состояние, якорь стартера продолжает вращаться, приводимый в движение маховиком двигателя. Крайне опасная ситуация. Возможные неисправности:
- заклинивание вилки;
- облом возвратной пружины;
- заедание шестеренки.
Стартер срабатывает, во время его работы слышен нехарактерный металлический шум. Причины:
- износ бендикса, шестерни;
- неисправность втулки.
Стартер работает, крутит вяло, во время долгой прокрутки есть посторонний запах. Такая неисправность часто проявляется зимой во время затрудненного запуска. Возможные причины неисправности:
- загрязнение электропривода стартера;
- отсутствие или изменение свойств смазки в планетарной передаче;
- критический износ подшипников.
Как только появляются первые признаки отказа стартера в автомобиле Honda Accord 7, необходимо немедленно определить причины неисправности, приступить к их устранению. Для этого необходимо демонтировать стартер и произвести его частичную либо полную разборку.
Расположение блока предохранителей в Honda Accord 8
На Honda Accord 8 применена бортовая сеть постоянного тока с проводами разного сечения (зависит от мощности нагрузки). В конструкции предусмотрены распределительные коробки с защитными вставками и реле. Щитки находятся в верхней части моторного отсека и в салоне автомобиля.
В пассажирском салоне
Внутри пассажирского отделения находятся 2 коробки:
- внутри пластикового кожуха панели приборов с левой стороны водителя (рядом расположена информационная наклейка с номиналами и назначением элементов);
- за декоративной крышкой в ногах переднего пассажира (информация о параметрах нанесена на противоположную сторону крышки, снабженной защелкой).
В моторном отсеке
Под капотом автомобиля находится коробка с предохранителями, защищающими силовые цепи. Модуль установлен в правой части отсека за воздуховодом, идущим от корпуса воздушного фильтра к дроссельному узлу. На съемной крышке расположена схема с указанием номинала и назначения вставок (информация дублируется в заводской инструкции по эксплуатации).
Проверка исправности и замена перегоревших предохранителей
При отказе любого электрического прибора в вашем автомобиле в первую очередь необходимо проверить исправность соответствующих предохранителей. Для этого найдите предохранитель (или предохранители), который защищает цепь отказавшего прибора. Расположение предохранителей, защищающих конкретные электрические цепи, а также на крышках коробок предохранителей. Проверьте в первую очередь исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Если все предохранители в порядке, значит, причина неисправности заключается в чем-то другом. Замените перегоревшие предохранители и проверьте функционирование отказавших приборов.
1. Поверните ключ в замке зажигания в положение LOCK (О). Проверьте, чтобы передние фары и все остальные потребители электроэнергии были выключены.
2. Снимите крышку коробки предохранителей.
3. Проверьте исправность всех больших предохранителей, которые расположены в подкапотной коробке предохранителей. Признаком неисправности является перегоревшая плавкая вставка, которая видна через прозрачный корпус предохранителя. Для замены предохранителя необходимо отвернуть два крепежных винта с помощью отвертки с крестообразным шлицем.
4. Проверьте исправность всех малых предохранителей, которые расположены в подкапотной коробке предохранителей, а также исправность всех предохранителей в коробках, которые находятся в салоне автомобиля. Для их проверки необходимо вынимать предохранители из гнезда с помощью специального пинцета. Пинцет находится под крышкой подкапотной коробки предохранителей.
5. Признаком неисправности предохранителя является перегоревшая плавкая вставка внутри корпуса предохранителя. Установите вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение силы тока.
Если у вас с собой в дороге не окажется запасных предохранителей, а без вышедшего из строя оборудования продолжение пути невозможно, в этом случае рекомендуем временно заменить перегоревший предохранитель на исправный, взяв его из другого гнезда коробки предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Возьмите предохранитель цепи любого электрического прибора, без которого можно обойтись некоторое время (например, автомагнитолы или прикуривателя).
Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может вновь перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности установите новый предохранитель с требуемым значением номинального тока.
Внимание:
Замена перегоревшего предохранителя новым, с более высоким значением номинального тока, значительно увеличивает вероятность выхода из строя электрооборудования автомобиля из-за перегрузки. Поэтому при отсутствии нужного запасного предохранителя следует устанавливать предохранитель с меньшим значением номинального тока по сравнению с заменяемым.
6. Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности электрооборудования автомобиля. Оставьте перегоревший предохранитель в гнезде и обратитесь на сервисную станцию для проверки и ремонта электрооборудования.
Замена электрического предохранителя электропривода стекла водительской двери приводит к блокировке функции AUTO. При следующем включении вы должны восстановить действие этой функции. При отключении аудиосистемы установленное значение времени дня стирается из памяти цифровых часов. В этом случае необходимо снова установить время в соответствии с процедурой, изложенной в инструкции к соответствующей аудиосистеме.
Подкапотная коробка предохранителей
