Предохранители и реле хонда цивик 7, 2001

Engine compartment

Layout

Assignment

1. Sedan, Coupe: Fuse and Relay Box
2. Hatchback, hybrid: Fuse and relay box
3. Hybrid: Relay box

Fuse and relay box

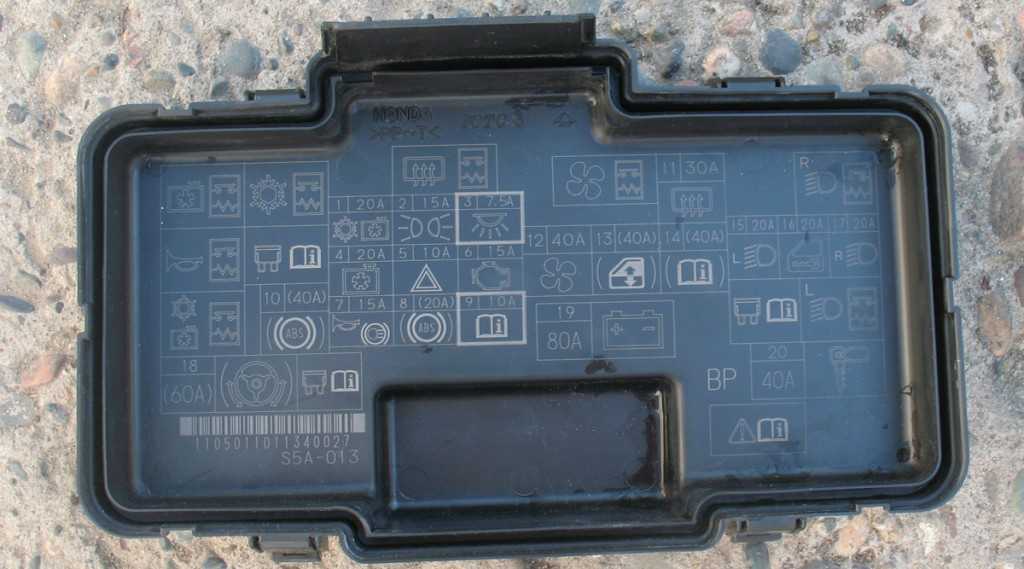

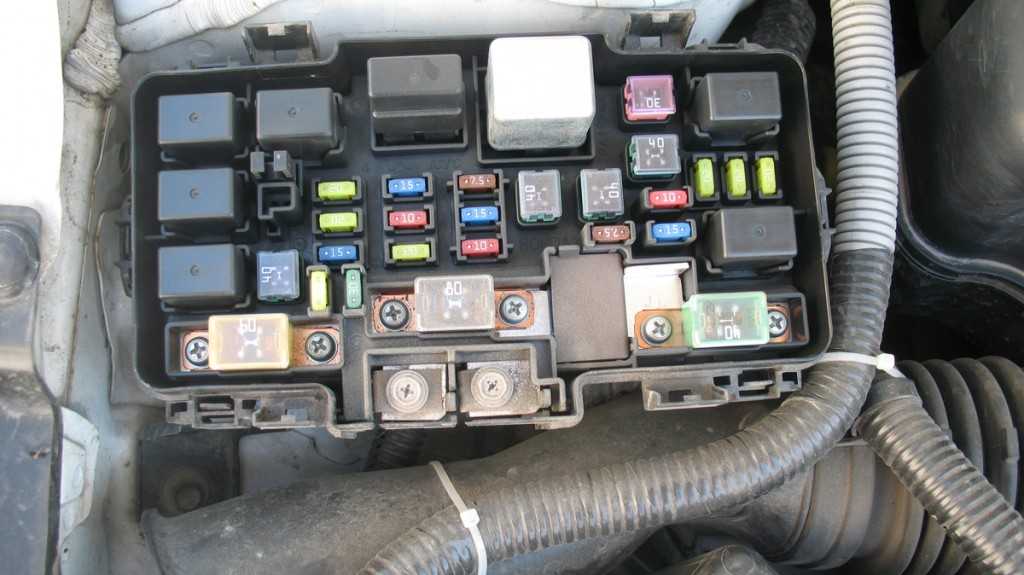

Photo example

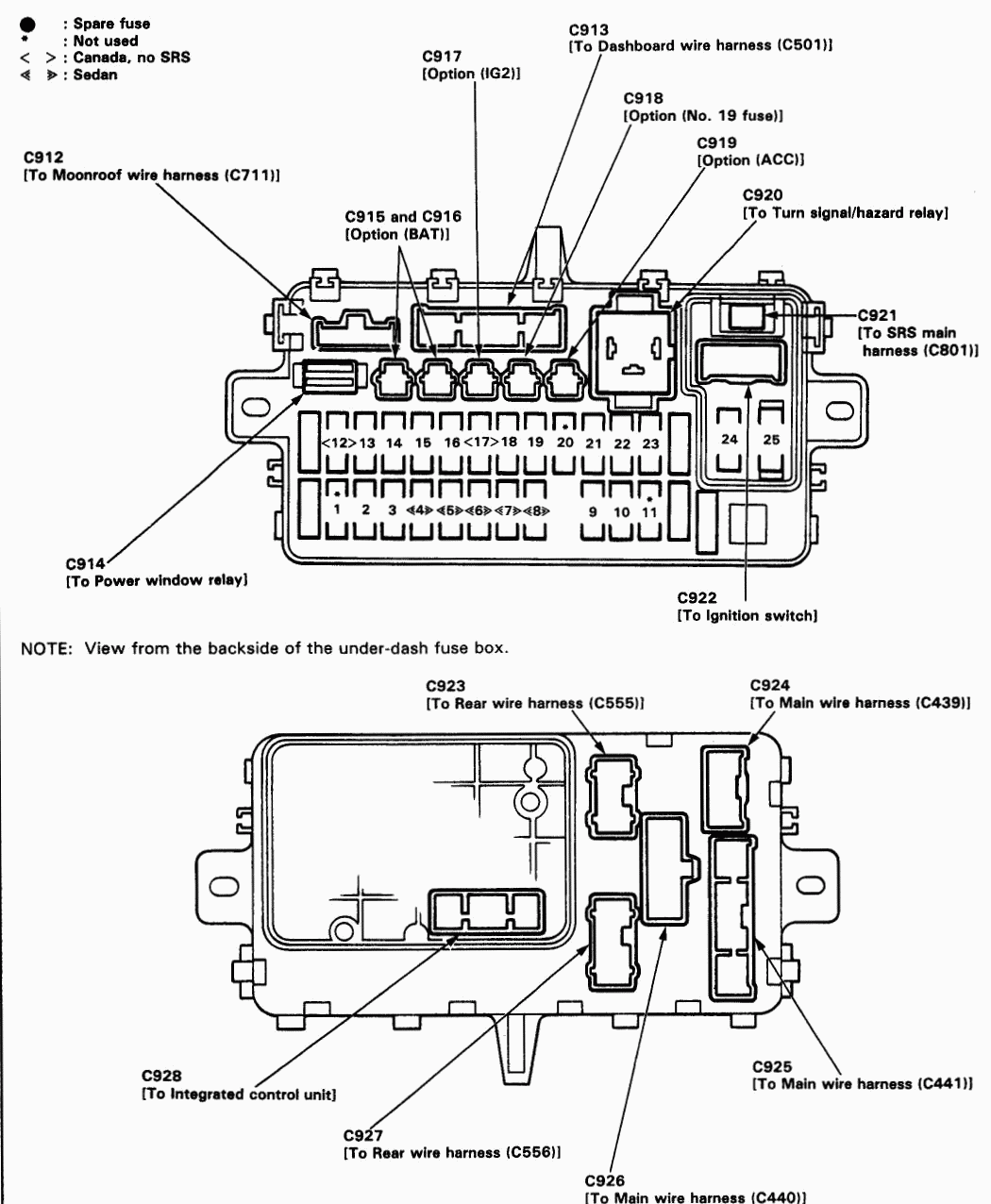

Diagram

Designation

1	20A A/C fan, A/C compressor clutch relay
2	15A except Hybrid: Parking light relay, instrument panel lighting, front position lights, heater control panel, license plate light, rear position lights
10A Hybrid: Motor Control Module (MCM) Relay #2
3	7.5A except Hybrid: Luggage compartment lighting, interior lighting, ignition switch lighting
10A Hybrid: Luggage compartment lighting, interior lighting, ignition switch lighting. parking light relay
4	20A Cooling fan relay
5	10A Alarm
6	15A Engine Control Module (PGM-FI) Relay #1, Crankshaft Position Sensor (CKP), Engine Control Module (ECM/PCM), Injectors, IAC Valve, Central Locking/Keyless Entry Receiver, Control Module Relay engine (PGM-FI) #2, camshaft position (CMP) sensor (TDC), injector control unit, injector relay
7	15A Brake Pedal Position Sensor, Horn Relay, Stop Lamps, Brake Pedal Signal (Anti-Lock Brake System (ABS) Control Module, Engine Control Module (ECM)/PCM), Body Electronics Unit (MCU))
8	10A Anti-lock braking system (ABS) control unit
9	10A Audio system, diagnostic connector (DLC), instrument cluster, central locking/keyless entry receiver, body electronics unit (MCU), CarLink, Motor Control Module (MCM) (hybrid), transmission control unit (hybrid), anti-theft system
10	40A Anti-lock braking system (ABS) control unit
11	30A Heated rear window relay
40A Coupe: Heated rear window relay
12	40A Heater relay
13	40A Fuses (interior fuse box): 7, 23
14	40A Fuses (interior fuse box): 2, 3, 5, 15, 16
40A Hybrid: Hot Restart Fan Relay, fuses (cabin fuse box): 2, 3, 5, 15, 16, fuses (engine bay fuse box): #60
15	15A Left headlight, daytime running lights (DRL), instrument cluster, high beam indicator, body electronics unit (MCU)
20A Left headlight, daytime running lights (DRL), instrument cluster, high beam indicator, body electronics unit (MCU)
16	20A Central locking, body electronics unit (MCU)
17	15A Right headlight, daytime running lights (DRL), body electronics unit (MCU)
20A Right headlight, daytime running lights (DRL), body electronics unit (MCU)
18	60A Power steering (EPS) control unit
19	80A Battery
20	40A Ignition lock (BAT)
Relay
R1	Cooling fan
R2	A/C Compressor Clutch
R3	Rear window heating
R4	Heater
R5	Headlight No. 1
R6	Sound signal
R7	Air conditioner fan
R8	Headlight No. 2

Diagram

Allocation

60	20A Cooling fan
Relay
R1	Hot restart fan
R2	Engine control unit (PGM-FI No. 2)

Diagram

Appointment

1. Sunroof control unit
2. Hatch opening relay Hatch closing relay
3. Rear wiper control unit

Sedan, coupe

Diagram

Decoding

1. Hybrid: Engine Control Module (MCM)
2. Hybrid: MCM Relay #1, MCM Relay #2 except Hybrid: Sunroof open/close relay
3. Power window control unit

If you have something to add, write in the comments.

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Описание

1. Блок управления и модулятор давления ABS или VSA
2. Hybrid: Блок предохранителей и реле №2
3. Блок управления двигателем и автоматической коробкой передач (ECM/PCM)
4. Hybrid: Сервоблок
5. Блок предохранителей и реле

Схема

Обозначение

Схема

Назначение

№	А	Предохранители
61	10	Модуль мониторинга состояния батареи (BCM), реле №2 блока управления силовой установкой (MCM), сервоблок
62	7.5	Модуль мониторинга состояния батареи (BCM), реле №1 блока управления силовой установкой (MCM)
63	15	Сервоблок
64	–	–
Реле
R1	Дополнительная электрическая помпа системы охлаждения
R2	Топливный насос
