Схема предохранителей хонда цивик ферио 2001 год

Предохранители и реле Audi A4 B8

Рассмотрены автомобили 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

Общее расположение электронных блоков в ауди а4 б8.

Блок предохранителей в салоне audi a4 b8.

Один из блоков установлен в левом торце панели приборов.

Для доступа к предохранителям откройте дверь и снимите крышку предохранителей.

Схема расположения предохранителей моделей до 2009 года выпуска.

F1	(5A) Блок управления усилителем рулевого управления
F2	(5A) Датчик положения педали сцепления
F3	(5A) Блок управления системы дистанционного управления воротами гаража
F4	(10A) Блок управления системы слежения за разметкой
F5	(5A) Датчик чистоты воздуха, поступающего в отопитель
F6	(5A) Правая фара
F7	(5A) Левая фара
F8	(5A) Блок управления бортовой сети
F9	(5A) Внутреннее зеркало заднего вида светозатемнением
F10	(5A) Блок управления переключением передач
F11	(5A) Обогреватели форсунок омывателя лобового стекла
F12	(5A) Система кондиционирования
F13	(5A) Электродвигатель насоса системы охлаждения
F14	(5A) Датчик положения педали сцепления
F15	(20A/25A) Блок управления топливным насосом
F16	(5A) Электродвигатель насоса системы охлаждения
F17	(30A) Блок управления бортовой сети
F18	(10A) Электронный блок управления ABS
F19	(25A) Звуковой сигнал
F20	(30A) Блоки управления функциями дверей
F21	(30A) Электродвигатель очистителя лобового стекла
F22	(25A) Электронный блок управления ABS
F23	(15A) Блоки управления функциями дверей
F24	(5A) Датчик дождя и света
F25	—
F26	—
F27	(10A) Электропривод сидений
F28	(35A) Блок управления усилителем рулевого управления
F29	(5A) Усилитель сигнала антенны
F30	(35A) Блок управления бортовой сети
F31	(20A) Блок управления бортовой сети
F32	(30A) Блок управления бортовой сети
F33	(20A) Блок управления электроприводом люка
F34	(30A) Блок управления бортовой сети
F35	(20A) Солнцезащитная шторка
F36	(5A) Противоугонная система

Схема расположения предохранителей моделей ауди а4 б8 после 2009 года выпуска.

F1	(5A) Блок управления усилителем рулевого управления
F2	—
F3	(5A) Блок управления системы дистанционного управления воротами гаража
F4	(10A) Блок управления системы слежения за разметкой
F5	(5A) Датчик чистоты воздуха, поступающего в отопитель
F6	(5A) Правая фара
F7	(5A) Левая фара
F8	(5A) блоку управления бортовой сети
F9	(5A) Блок управления поддержанием дистанции (круиз-контроль)
F10	(5A) Датчик положения педали сцепления, блок управления датчиков сцепления,
F11	(5A) Обогреватели форсунок омывателя лобового стекла
F12	(5A) Система кондиционирования
F13	(5A) Разъем телефона
F14	(5A) Кнопка аварийной световой сигнализации, блок управления подушек безопасности, распознание занятости сидения,
F15	(25A) Электронный блок управления ABS
F16	(40A) Стартер
F17	(5A) Внутреннее зеркало заднего вида светозатемнением
F18	(5A) Датчик положения педали сцепления
F19	(20A/25A) Блок управления топливным насосом
F20	(10A) Электродвигатель насоса системы охлаждения
F21	(15A/30A)
F22	(10A) Электронный блок управления ABS
F23	(25A) Звуковой сигнал
F24	(30A) Блоки управления функциями дверей
F25	(30A) Электродвигатель очистителя лобового стекла
F26	(25A) Электронный блок управления ABS
F27	(15A) Блоки управления функциями дверей
F28	(5A) Датчик дождя и освещенности.
F29	—
F30	—
F31	(10A) Электропривод сидений
F32	(35A) Блок управления усилителем рулевого управления
F33	—
F34	(35A)
F35	(20A)
F36	(30A)
F37	(20A) Блок управления электроприводом люка
F38	(30A)
F39	(20A) Солнцезащитная шторка
F40	(5A) Противоугонная система

Расположение блока предохранителей audi a4 b8 со стороны пассажира.

Источник

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Схемы предохранителей: расположение блоков

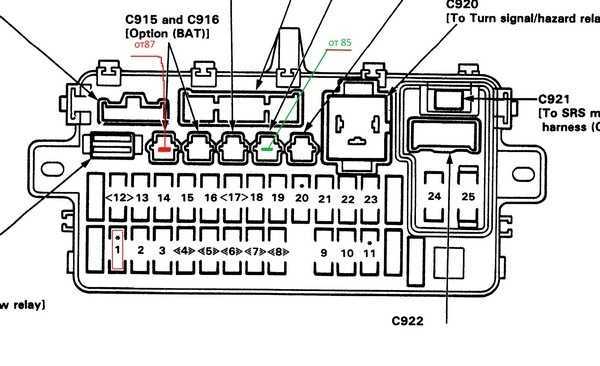

Блок предохранителей под рулевой колонкой

Салонный блок предохранителей находится в салоне Honda Civic, ниже рулевой колонки. Блок предохранителей закрыт пластиковой крышкой — лючком размером 14 см на 5 см. В нем 33 предохранителя разных номиналов. Так же, посадочные места под номерами 34,35,36,37,38 содержат запасные предохранители. Тип предохранителя Honda Civic в салоне — мини. Если предохранитель имеет разрыв в проводнике или не прозванивается — следует заменить предохранитель. Каждый номинал предохранителя имеет цвет. Таблица номиналов и цветов предохранителей Honda Civic представлена ниже.

Оранжевый — 7.5 Ампер.
Красный — 10 Ампер.
Синий — 15 Ампер.
Желтый — 20 Ампер.
Зеленый — 25 Ампер.

Предохранитель 1 — Питание приводов регулировки сиденья. 00.
Предохранитель 2 — Питание приводов регулировки сиденья, подогрев сиденья. 00.
Предохранитель 3 — Не используется. 10.
Предохранитель 4 — Дальний свет, правая фара. 10.
Предохранитель 5 — Дальний свет, левая фара. 10.
Предохранитель 6 — Электрический омыватель фар. 00.
Предохранитель 7 — Электирический стеклоподъемник задней двери, левого стекла. 20.
Предохранитель 8 — Электирический стеклоподъемник задней двери, правого стекла. 20.
Предохранитель 9 — Катушка зажигания распределителя. 15.
Предохранитель 10 — Питание электроподъемника переднего левого стекла. 20.
Предохранитель 11 — Питание электроподъемника переднего правого стекла. 20.
Предохранитель 12 — Лампы повторитель, указатели поворота. 7.5.
Предохранитель 13 — Электрический топливный насос, или дополнительный блок SRS. 15.
Предохранитель 14 — Не используется.7.5.
Предохранитель 15 — Датчик скорости, ACG (IG). 7.5.
Предохранитель 16 — Реле электрообогревателя заднего стекла. 7.5.
Предохранитель 17 — Реле отопителя кондиционера воздуха, электроприводы боковых зеркал. 7.5.
Предохранитель 18 — Реле дневного света. 00.
Предохранитель 19 — Фонарь заднего хода. 7.5.
Предохранитель 20 — Дневной свет, задние противотуманные фонари. 7.5.
Предохранитель 21 — Ближний свет, правая фара. 10.
Предохранитель 22 — Ближний свет, левая фара. 10.
Предохранитель 23 — SRS блок подушек системы безопасности. 10.
Предохранитель 24 — Реле питания электрических стеклоподъемников, реле люка. 7.5.
Предохранитель 25 — Спидометр, тахометр. 00.
Предохранитель 26 — Стеклоомыватель и стеклоочиститель. 20.
Предохранитель 27 — Прикуриватель. 10.
Предохранитель 28 — Часы, радио, магнитола. 00.
Предохранитель 29 — Задние противотуманные фонари. 7.5.
Предохранитель 30 — Подсветка приборной доски панели. 7.5.
Предохранитель 31 — Цепь включения стартера. 7.5.
Предохранитель 32 — Фонари освещения номеров, задние габаритные огни. 7.5.
Предохранитель 33 — Блокировочное устройство. 7.5.
Предохранитель 34 — Запасной блок. 00.
Предохранитель 35 — Запасной блок. 00.
Предохранитель 36 — Запасной блок. 00.
Предохранитель 37 — Запасной блок. 00.
Предохранитель 38 — Запасной блок. 00.

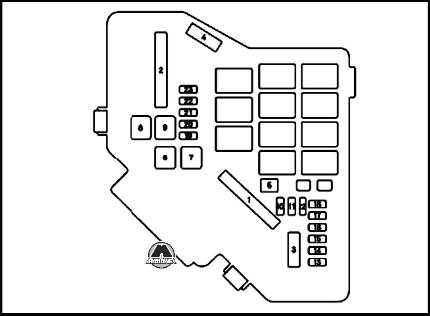

Под капотоный блок предохранителей в моторном отсеке

Предохранитель 41 — Распределение электрического питания 80
Предохранитель 42 — Выключение зажигания 40
Предохранитель 43 — Освещение салона, разъем канала передачи данных ? 7.5
Предохранитель 44 — Реле впрыска топлива 15
Предохранитель 45 — —
Предохранитель 46 — Электропривод стеклоподъемников окон 40
Предохранитель 47 — Радио, АКПП, часы, мозг ECU 7.5
Предохранитель 48 — Коробка плавких предохранителей в салоне 30
Предохранитель 49 — —
Предохранитель 50 — Обогрев заднего стекла 30
Предохранитель 51 — Центральный замок, люк крыши 20
Предохранитель 52 — Звуковой сигнал, АБС 15
Предохранитель 53 — Указатели поворота
Предохранитель 54 — Коробка плавких предохранителей в салоне 40
Предохранитель 55 — Электровентилятор 40
Предохранитель 56 — Кондиционер 20
Предохранитель 57 — Электровентилятор радиатора 20

Блок предохранителей ABS, если установлен

Предохранитель 61 — Насос АБС 40
Предохранитель 62 — Модуль управления АБС 7.5
Предохранитель 63 — Модуль управления АБС 20

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 и CIVIC FERIO (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

Автоэкзотика — 1 мая
Jap Days — 22 Июня
JAP CAR FEST — 19-21 июля

Источник статьи: http://ej9.ru/art/fuses/

Предохранители и реле Honda Civic 8

Электродвигатель очистителя заднего стекла, блок подрулевых переключателей. Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя пассажира.

Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией. Бортовое электрооборудование.

Предлагаем Вашему вниманию адресно-телефонный справочник автопредприятий предоставляющих товары и услуги автомобилям Honda:. Авторазборы, разборки Магазины автозапчастей Сервисы, технич.

Предохранители и реле Honda Civic 7, 2001 — 2006

Сгоревший предохранитель легко отличить от исправного путем осмотра его прозрачного пластмассового корпуса. Внимательно осмотрите предохранитель на предмет выявления его перегорания. Если предохранитель внешне выглядит нормально, но подозрения на его неисправность сохранились, произведите проверку предохранители хонда цивик между ножевыми клеммами, выступающими из его корпуса. При замене предохранителей следите за соответствием сменного старому по типу.

7.2 Блоки предохранителей и реле

Рассчитанные на различную силу тока предохранители могут внешне выглядеть идентичными, поэтому особое внимание следует уделять маркировке. Замена сгоревшего предохранителя на рассчитанный на меньшую — а предохранители хонда цивик большую — силу тока является нежелательной

Каждый электрический контур нуждается в разной степени защиты. Следите за предохранители хонда цивик, чтобы маркировка на корпусе предохранителя соответствовала силе тока, на которую рассчитан соответствующий контур. Если замененный предохранитель немедленно перегорает, не разумно продолжать его замену.

Прежде следует выявить предохранители хонда цивик устранить причину его выбивания. В большинстве случаев таковой оказывается короткое замыкание электропроводки контура, вызванное обрывом или повреждением изоляции провода. Предохранитель разрывает электрическую цепь при достижении током установленного значения.

Таким образом осуществляется защита потребителя тока и его цепи от повреждений. При коротком замыкании, например, предохранитель расплавляется, защищая цепь.

Расположение реле Одинаково для всех исполнений независимо от года выпуска. Инструкция по эксплуатации 3.

Текущее обслуживание 4. Двигатель 5.

Системы охлаждения и отопления 6. Системы питания и выпуска 7. Электрооборудование двигателя предохранители хонда цивик. Системы управления двигателем 9. Коробка переключения передач Cцепление и приводные валы Тормозная система Подвеска и рулевое управление Кузов Бортовое электрооборудование.

Как заменить поврежденный предохранитель?

Узнать о подробностях проверки и замены предохранителей Toyota Corona/Caldina можно из специальной инструкции, подготовленной производителем

Обратите внимание на иллюстрации и табличные данные. Они очень важны для того, чтобы не ошибиться во время снятия и установки деталей. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota Avensis / Corona (T210, T220) (1997, 1998, 1999, 2000, 2001, 2002)

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota Avensis / Corona (T210, T220) (1997, 1998, 1999, 2000, 2001, 2002).

Проверка и замена предохранителей

Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.

Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
Всегда используйте оригинальные предохранители Toyota или аналогичные.
Не модифицируйте предохранители или блоки предохранителей.
Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру или в ремонтную мастерскую Toyota или к другому квалифицированному и оборудованному специалисту для осмотра.

Пассажирское отделение

Левый руль

Блок предохранителей
Реле подогрева сиденья
Дополнительный блок предохранителей
Реле передних противотуманных фар
Блок реле
Реле обогревателя
Реле дневных ходовых огней
Центр J / B
ЭБУ двигателя (M / T) или ЭБУ двигателя и ECT (A / T)
Дополнительный релейный блок
Усилитель кондиционера (автоматический)
Реле размыкания цепи
Усилитель кондиционера (ручной)
Узел датчика центральной подушки безопасности
ЭБУ беспроводного дверного замка
ЭБУ электронного ключа зажигания
Интеграционное реле

Правый руль

ЭБУ беспроводного дверного замка
ЭБУ электронного ключа зажигания
Блок предохранителей
Интеграционное реле
Блок реле
Реле обогревателя
Узел датчика центральной подушки безопасности
ЭБУ системы защиты от кражи
Усилитель кондиционера (ручной)
Реле размыкания цепи
Дополнительный блок предохранителей
Усилитель кондиционера (автоматический)
Дополнительный релейный блок
ЭБУ двигателя (M / T) или ЭБУ двигателя и ECT (A / T)
Центр J / B
Реле передних противотуманных фар

Схема блока предохранителей в салоне

Панель предохранителей расположена за лотком для монет на стороне водителя приборной панели.

Иногда возникают ситуации, когда требуется произвести замену предохранителей или реле в каком-либо из блоков автомобиля Тойота Карина. Несмотря на надежность японского транспортного средства, в электрической системе можете случиться сбой, из-за чего произойдет перегрев элемента, который отвечает за безопасность работы устройств автомобиля. Этим элементом и являются предохранители или реле.

Определить наличие неисправности в предохранителе можно только визуально, поэтому придется открыть блок и найти нужный элемент. Основные признаки наличия проблемы – потемнение корпуса и образование дефектов детали, представленных в виде разрывов соединения.

Перед тем, как проводить замену, стоит принять во внимание несколько советов:

Замену необходимо осуществлять пинцетом. И желательно, чтобы он был не металлическим и маленьким. Таким образом, это не только обеспечит безопасность того, кто заменяет деталь, но также сохранит целостность электрических систем и самого предохранителя.
Заменяемая деталь должна представлять собой аналог вышедшей из строя. Большинство автолюбителей возят с собой в автомобиле набор запасных предохранителей и реле. Определить, какой именно элемент необходим, поможет схема на крышке блока, а также нумерация предохранителей в самом агрегате.
Если проблема возникла в плавких предохранителях, то необходимо также учитывать, что неисправность может возникнуть и во вставках.

Для замены предохранителя потребуется, в первую очередь, отключить мотор автомобиля, а также аккумулятор для того, чтобы прекратить подачу электрического тока по сети. Как только эти действия будут выполнены, можно приступать к снятию крышки блока и непосредственной замене неисправного элемента.

Тойота Карина E – автомобиль, заслуживший доверие большинства автолюбителей. Наличие трех блоков предохранителей и реле говорит о безопасной работе множества функций и устройств транспортного средства.

Зачем заменять предохранители указателя поворота на Honda Civic?

.Итак, начнем нашу статью о местонахождении предохранителя мигалки вашего Honda Civic интересом его изменения. Возможно, вы почувствуете, что у вас перегорел предохранитель, но вы не уверены. На самом деле, если ваш не работает поворотник на Honda Civic более того, если вы уже проверили, что лампочка не перегорела, вполне возможно, что предохранитель является спусковым крючком. Вы должны знать, что предохранитель действует как устройство безопасности для предотвращения перенапряжения на вашем Honda Civic . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. Как правило, вы захотите замените предохранитель указателя поворота на Honda Civic, когда он больше не работает без видимой причины .

Правила замены предохранителей

К перегоранию защитного элемента электрической цепи оборудования автомобиля могут привести следующие факторы:

резкое изменение величины напряжения;
короткое замыкание;
обрыв.

Замена предохранителя Тойота Королла Е150 должна сопровождаться предварительным устранением причины его повреждения. Для осуществления замены перегоревшего защитного компонента, следует применять специализированные щипцы из пластика. Они входят в заводскую комплектацию и находятся в монтажном блоке подкапотного пространства.

При производстве работ по замене предохранителя потребуется придерживаться следующих правил безопасности:

1) отключить зажигание и всё электрооборудование;
2) перегоревший элемент меняется на идентичный по допустимому токовому значению;
3) категорически запрещается применять перемычки взамен поврежденных защитных элементов.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Распиновка предохранителей

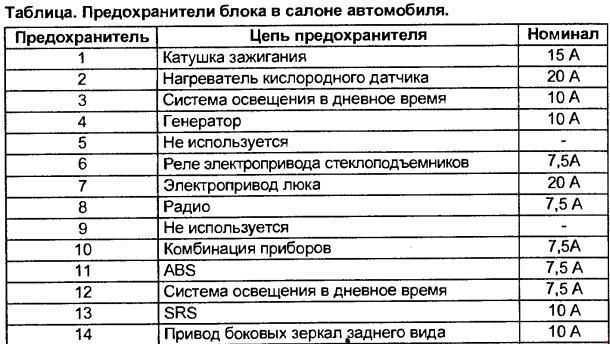

Ознакомиться с распиновкой предохранителей можно с помощью таблиц:

Схема предохранителей под капотом.Расшифровка блока под капотом авто Хонда Цивик 4Д.Схема и расшифровка блока предохранителей №2 под капотом.Расшифровка блока реле в салоне.

Предохранитель прикуривателя

Частой причиной перегорания предохранителя прикуривателя является подключение дополнительного оборудования, мощность которого превышает номинал вставки.

Поэтому перед ремонтом нужно отсоединить его от розетки и проверить другие обстоятельства, которые приводят к неисправности:

целостность изоляции проводов;
отсутствие конденсата и воды внутри модуля;
чистоту и плотность прилегания контактов.

Необходимо также удалить отремонтированные плавкие вставки и заменяющие их металлические предметы.

Однако начинать работу нужно только после выполнения мероприятий по обеспечению собственной безопасности:

Припарковать автомобиль на ровной площадке.
Заглушить двигатель.
Включить ручной тормоз.
Подложить под колеса антиоткатные буксы.
Обесточить электрооборудование.
Вытащить ключ из замка зажигания.

Теперь можно найти по схеме месторасположение вставок.

На Хонде Цивик их 2:

№ 28;
№ 29.

Диэлектрическими клещами нужно вытащить перемычки и убедиться в том, что они сгорели. Сделать это можно визуально или с помощью мультиметра.

Далее подобрать новую вставку номиналом 15 А или 20 А и поставить вместо неисправных. После проверки работоспособности разъема установить на место снятую крышку блока.

Предохранитель бензонасоса

Плавкая вставка, защищающая топливный насос, находится на салонной плате в гнезде № 2. Она рассчитана на максимальную силу тока 15 А.

Предохранитель кондиционера

Предохранитель кондиционера можно найти также в салонном боксе. Он занимает ячейку № 27 и имеет номинал 20 А. Эта же плавкая вставка отвечает за защиту отопителя.
