Как найти блок предохранителей в Хонда Цивик?
При поиске блока предохранителей в Хонда Цивик следуйте следующей инструкции:
- Подготовьте автомобиль: Перед поиском предохранителей убедитесь, что двигатель выключен, автомобиль находится в парковке и ручной тормоз активирован.
- Найдите панель с предохранителями: В Хонда Цивик блок предохранителей обычно находится в пассажирском отсеке на панели приборов, с левой стороны от руля. Откройте дверцу панели, чтобы получить доступ к предохранителям.
- Ознакомьтесь с диаграммой предохранителей: Внутри дверцы панели предохранителей должна находиться диаграмма, показывающая расположение и функции каждого предохранителя. Используйте эту диаграмму для определения нужного предохранителя.
- Извлеките предохранитель: При необходимости замены предохранителя аккуратно вытащите его из гнезда. Обычно предохранители можно извлечь при помощи плоской отвертки или специального инструмента, поставляемого с автомобилем.
- Проверьте предохранитель: Проверьте предохранитель на предмет перегорания. Если проволочка внутри предохранителя оборвана, предохранитель перегорел и его нужно заменить на новый.
- Установите новый предохранитель: Если предохранитель перегорел, замените его на новый предохранитель той же амперажной спецификации.
- Закройте дверцу панели предохранителей: После замены предохранителя закройте дверцу панели предохранителей, чтобы защитить их от повреждений и обеспечить безопасность.
Важно помнить, что эти инструкции могут незначительно отличаться в зависимости от конкретной модели Хонда Цивик. Всегда обращайтесь к руководству пользователя или к профессионалам, если у вас возникнут какие-либо сомнения или вопросы при поиске и замене предохранителей
Где находятся предохранители и реле в Хонда Цивик?
В автомобиле Хонда Цивик предохранители и реле расположены в двух основных местах: в блоке предохранителей внутри салона и в блоке предохранителей и реле в моторном отсеке.
Блок предохранителей внутри салона
Первым местом, где можно найти предохранители и реле, является блок предохранителей, расположенный внутри салона автомобиля. Обычно он находится под приборной панелью на водительской стороне.
- Откройте дверцу блока предохранителей, тянув за рычаг или кнопку, расположенные неподалеку.
- Внутри блока предохранителей вы увидите ряд отдельных предохранителей и реле. У них могут быть разные цвета и надписи, которые указывают на их назначение.
- Чтобы проверить или заменить предохранитель или реле, просто потяните за него или нажмите и вытащите его из гнезда.
Блок предохранителей и реле в моторном отсеке
Второе место, где находятся предохранители и реле в Хонда Цивик, это блок предохранителей и реле, расположенный в моторном отсеке автомобиля.
- Откройте капот автомобиля и найдите блок предохранителей и реле, обычно расположенный сбоку или сзади двигателя.
- При необходимости, снимите крышку блока предохранителей и реле, обычно она зафиксирована замками или скрепками.
- Внутри блока вы найдете ряд предохранителей и реле, которые можно проверить или заменить, как и во внутреннем блоке предохранителей.
Помните, что для проверки или замены предохранителей и реле необходимо использовать соответствующие инструменты и соблюдать меры предосторожности, указанные в руководстве по эксплуатации автомобиля Хонда Цивик
Honda Civic (1996 – 2000) – fuse box diagram
Year of production: 1996, 1997, 1998, 1999, 2000
Passenger compartment
Honda Civic – fuse box diagram – passenger compartment
- Fuse Box
- Interlock Control Unit
- Transmission Control Module (TCM/CVT)
Keyless Door Lock Control Unit
Passenger compartment fuse box
Honda Civic – fuse box diagram – passenger compartment fuse box
| No. | A | Circuits |
| 1 | — | — |
| 2 | — | — |
| 3 | 10 | Rear Wiper, Security System |
| 4 | 10 | Right Headlight (High Beam), Daytime Runing Lights (DRL) Control Unit |
| 5 | 10 | Left Headlight (High Beam), Daytime Runing Lights (DRL) Control Unit |
| 6 | Security System | |
| 7 | 20 | Left Rear Window Motor |
| 8 | 20 | Right Rear Window Motor |
| 9 | 15 | ‘98-‘00 (except GX): Ignition Coil |
| 10 | 20 | Front Passenger’s Window Motor |
| 11 | 20 | Driver’s Window Motor |
| 12 | 7,5 | Hazard Warning Switch |
| 13 | 15 | PGM-FI Main Relay, Supplemental Restraint System (SRS) Unit |
| 14 | 7,5 | Stereo Radio Tuner (’96-’98), Cruise Control Main Switch, Keyless Door Lock Control Unit (’99-’00) |
| 15 | 7,5 | Electrical Load Detector (ELD) Unit, Gauge Assembly, Transmission Control Module – TCM (’96-’98 CVT), PGM-FI, Vehicle Speed Sensor (VSS) |
| 16 | 7,5 | Rear Window Defogger (’96-’98), ABS Control Unit, Power Mirror Switch (’99-’00) |
| 17 | 7,5 | Power Mirrors (’96-’98), Air Delivery, Blower Controls, A/C Compressor Controls, Fans |
| 18 | 7,5 | Daytime Runing Lights (DRL) Control Unit |
| 19 | 7,5 | Back-Up Lights |
| 20 | 7,5 | Daytime Runing Lights (DRL) Control Unit |
| 21 | 10 | Right Headlight (Low Beam) |
| 22 | 10 | Left Headlight (Low Beam) |
| 23 | 10 | Supplemental Restraint System (SRS) Unit |
| 24 | 7,5 | Power Window Relay, Moonroof |
| 25 | 7,5 | Integrated Control Unit, Interlock System, Gauge Assembly |
| 26 | 20 | Front Wiper/Washer |
| 27 | 10 | ’96-’98: Accessory Power Socket |
| 15 | ’99-’00: Accessory Power Socket | |
| 28 | 10 | ’96-’97: Stereo Radio Tuner |
| 15 | ’98: Stereo Radio Tuner | |
| 10 | ’99-’00: Audio Unit | |
| 29 | — | — |
| 30 | 7,5 | Dash & Console Lights |
| 31 | 7,5 | PGM-FI Main Relay, Powertrain/Engine Control Module (PCM/ECM), Integrated Control Unit |
| 32 | 7,5 | Parking Lights, License Plate Lights, Tail Lights |
| 33 | 7,5 | Interlock System |
| Relay | ||
| R1 | Rear Window Defogger | |
| R2 | Power Window | |
| R3 | Turn Signal / Hazard |
Honda Civic – fuse box diagram – passenger compartment
- Injector Control Module
- Cruise Control Unit
- Fuel Injector Relay
- Dash Lights Brightness Controller
- Starter Cut Relay
- Horn Relay
Honda Civic – fuse box diagram – engine compartment
- Relay Box
- Fuse Box
Honda Civic – fuse box diagram – engine compartment fuse box
| No. | A | Circuits |
| 41 | 80 | Power Distribution |
| 42 | 40 | Ignition Switch (BAT) |
| 43 | 7,5 | Ceiling Light, Data Link Connector |
| 44 | 20 | GX: PGM-FI Main Relay, Injector Control Module (Fuel Injector Relay) |
| 15 | except GX: PGM-FI Main Relay, Injector Control Module (Fuel Injector Relay) | |
| 45 | — | — |
| 46 | 40 | Power Window Motors (Power Window Relay) |
| 47 | 7,5 | Audio Unit (’99-’00), Clock, PCM (VBU), Stereo Audio Tuner (’96-’98), Transmission Control Module (’96-’98), Heater Control Panel |
| 48 | 30 | Combination Light Switch (Headlight), Fuse: No.33 |
| 49 | — | — |
| 50 | 30 | Rear Window Defogger (Rear Window Defogger Relay) |
| 51 | 20 | Power Door Lock Control Unit (’99-’00), Keyless Door Lock Control Unit (’99-’00), Moonroof |
| 52 | 15 | Horn System, Brake Lights, Brake Signal |
| 53 | 10 | Hazard Warning Light, Turn Signal/Hazard Relay |
| 54 | 40 | Security System (Option) |
| 55 | 40 | Blower Motor (Blower Motor Relay) |
| 56 | 20 | Condenser Fan Motor (Condenser Fan Relay), A/C Compressor Clutch (A/C Compressor Clutch Relay) |
| 57 | 20 | Radiator Fan Motor (Radiator Fan Relay) |
| Relay | ||
| R1 | Condenser Fan | |
| R2 | A/C Compressor Clutch | |
| R3 | Radiator Fan | |
| R4 | Blower Motor |
Honda Civic – fuse box diagram – engine compartment relay box
| No. | A | Circuits |
| 61 | 40 | ABS Pump Motor |
| 62 | 20 | ABS Control Unit |
| 63 | 7,5 | ABS Control Unit |
| Relay | ||
| R1 | ABS Pump Motor |
WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
Предохранители под капотом Civic (2006-2011)
- Блок управления модулятором ABS или VSA
- Гибрид: Блок предохранителей №2
- Модуль управления двигателем/трансмиссией (ECM/PCM)
- Гибрид: сервопривод
- Блок предохранителей №1
Блок предохранителей №1 под капотом
Блок предохранителей под капотом находится со стороны водителя, рядом с бачком тормозной жидкости. Чтобы открыть его, нажмите на выступы, как показано на рисунке.
| № | (А) | Назначение |
|---|---|---|
| 1 | 100 | Аккумулятор, распределение питания |
| 70 | Блок управления электроусилителем руля (EPS) | |
| 2 | 50 | Выключатель зажигания |
| 80 | кроме гибрида: Предохранители (в салоне): 5, 6, 7, 27, 28, 29, 31 | |
| 80 | 2006-2007 (гибрид): Предохранители (салон): 5, 6, 7, 27, 28, 29, 31 | |
| 60 | 2008-2011 (гибрид): Предохранители (салон): 5, 6, 7, 27, 28, 29, 31 | |
| 3 | 30 | Блок управления-модулятора ABS или VSA |
| 30 | кроме гибрида: ABS или VSA Modulator-Control Unit | |
| 30 | Гибрид: блок управления-модулятора ABS | |
| 40 | Гибрид: Блок модулятора-управления VSA | |
| 4 | 50 | Предохранители (в салоне): 18, 19, 20, 21 |
| 40 | Предохранители (салон): 24, 25, 26, 30, 32, 33 | |
| 5 | 40 | Сервопривод |
| 6 | 20 | Реле вентилятора конденсатора кондиционера, двигатель вентилятора конденсатора кондиционера |
| 7 | 20 | M/T: Реле вентилятора радиатора, электродвигатель вентилятора радиатора |
| 30 | A/T: реле вентилятора радиатора, электродвигатель вентилятора радиатора | |
| 8 | 30 | 4 двери: реле обогревателя заднего стекла, обогреватель заднего стекла |
| 40 | 2 двери: реле обогревателя заднего стекла, обогреватель заднего стекла | |
| 9 | 40 | Реле электродвигателя вентилятора, электродвигатель вентилятора |
| 10 | 10 | Аварийные огни, интегрированный блок управления мультиплексной системой (MICU), модуль управления приборами (спидометр), модуль управления приборами (тахометр), |
| 11 | 15 | Датчик соотношения воздух-топливо (A/F) №1, блок управления двигателем/трансмиссией (ECM/PCM), соленоид вентиляционного клапана (гибрид) |
| 12 | 15 | Стоп-сигналы, модуль управления двигателем/трансмиссией (ECM/PCM), звуковой сигнал, интегрированный блок управления мультиплексной системой (MICU) |
| 13 | 15 | Гибрид: задние катушки зажигания |
| 14 | 15 | Гибрид: передние катушки зажигания |
| 15 | 7.5 | Реле вентилятора конденсатора кондиционера |
| 16 | – | – |
| 17 | 15 | 2-дверный: аудиоусилитель |
| 18 | 15 | кроме гибрида: катушки зажигания, модуль управления двигателем/трансмиссией (ECM/PCM) |
| 20 | Гибрид: катушки Iqnition, модуль управления трансмиссией (PCM) | |
| 19 | 15 | Датчик положения коленчатого вала (CKP), датчик положения распределительного вала (CMP) B, модуль управления двигателем/трансмиссией (ECM/PCM), реле управления электронной системой управления дроссельной заслонкой (ETCS), форсунки, главное реле PGM-FI №1 (Fl MAIN), Главное реле PGM-FI №2 (топливный насос) (кроме гибрида) |
| 20 | 7.5 | Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| 21 | 15 | Реле управления электронной системой управления дроссельной заслонкой (ETCS), модуль управления двигателем/трансмиссией (ECM/PCM) |
| 22 | 7.5 | Потолочное освещение, подсветка карты, освещение багажника, вспомогательный электрический водяной насос, реле вспомогательного электрического водяного насоса |
| 23 | 10 | Аудиоблок, разъем канала передачи данных (DLC), модуль управления приборной панелью (тахометр), модуль управления приборной панелью (спидометр), выключатель аварийной сигнализации, блок управления иммобилайзером без ключа, интегрированный блок управления мультиплексной системой (MICU), модуль управления двигателем (MCM) (гибридный ), модуль BCM (гибрид), блок управления HandsFreeLink |
Реле |
||
| R1 | Вентилятор радиатора | |
| R2 | Вентилятор конденсатора кондиционера | |
| R3 | Управление вентилятором | |
| R4 | Электронная система управления дроссельной заслонкой (ETCS) | |
| R5 | Двигатель вентилятора | |
| R6 | Обогрев зеркал с электроприводом | |
| R7 | PGM-FI Основной (№1) | |
| R8 | Обогрев заднего стекла | |
| R9 | Субреле PGM-FI | |
| R10 | Муфта компрессора кондиционера | |
| R11 | Катушка зажигания |
Блок предохранителей Схема №2
| № | (А) | Назначение |
|---|---|---|
| 61 | 10 | Модуль BCM, модуль управления двигателем (MCM), реле №2, сервоблок |
| 62 | 7.5 | Модуль BCM, модуль управления двигателем (MCM), реле №1 |
| 63 | 15 | Сервопривод |
| 64 | – | – |
Реле |
||
| R1 | Вспомогательный электрический водяной насос | |
| R2 | Топливный насос |
Блок в салоне
В салоне основной блок с предохранителями находится под панелью приборов, со стороны водителя. Там же установлен и диагностический разъём.

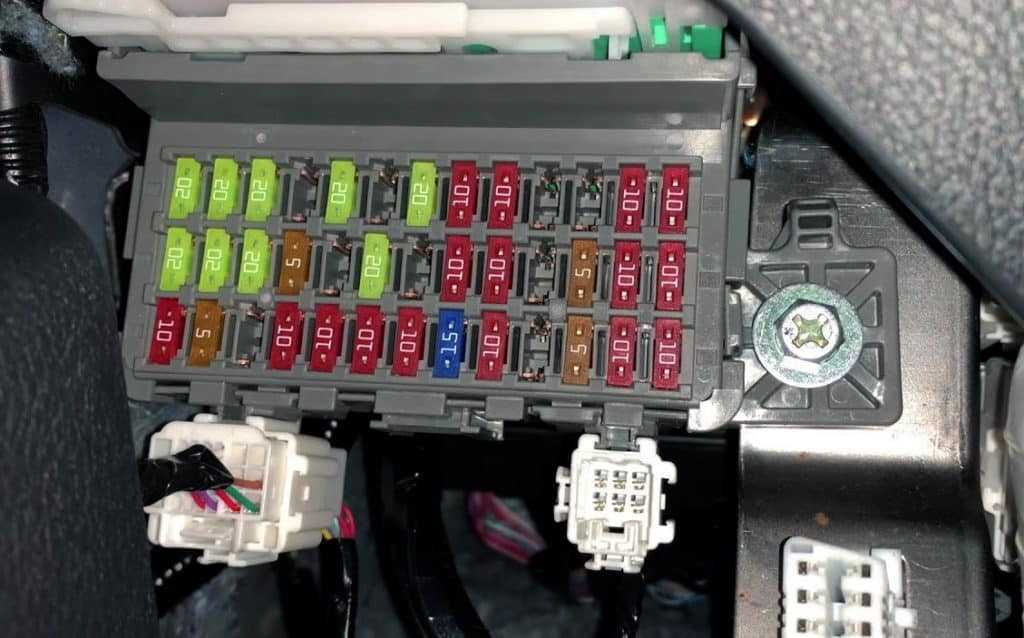

Фотография
Оригинальная схема для Вашего автомобиля будет размещена на стойке, под панелью приборов, около левой ноги водителя.
Схема
Описание
| 1 | 10 Аксессуар |
| 2 | 5A Ключевой замок |
| 3 | – |
| 4 | 5/10A Передняя сенсорная камера, трансмиссия |
| 5 | 10A Вариант |
| 6 | 10A Индикатор SRS |
| 7 | 10A Приборы |
| 8 | 15А Топливный насос |
| 9 | 10A Кондиционер |
| 10 | − |
| 11 | 10A Контроль двигателя |
| 12 | 10A Замок двери пассажира |
| 13 | 10A Отпирание задней двери со стороны водителя |
| 14 | 20A Задний стеклоподъемник со стороны водителя |
| 15 | 20A Стеклоподъемник со стороны переднего пассажира |
| 16 | 20A Замок |
| 17 | 5/10A Трансмиссия, Передняя сенсорная камера |
| 18 | − |
| 19 | 20A Люк |
| 20 | − |
| 21 | 10A ACG (зажигание) |
| 22 | 10A Дневные ходовые огни |
| 23 | − |
| 24 | 5A Фронтальная сенсорная камера |
| 25 | 10A Замок двери водителя |
| 26 | 10A Разблокировка двери со стороны пассажира |
| 27 | 20A Стеклоподъемник со стороны заднего пассажира |
| 28 | 20A Стеклоподъемник водителя |
| 29 | 20A Передняя розетка для аксессуаров, прикуриватель |
| 30 | 10A Умный вход |
| 31 | 20A Сиденье водителя с электроприводом наклона |
| 32 | 20A Подогрев переднего сиденья |
| 33 | 20A Сдвижное сиденье водителя с электроприводом |
| 34 | 10A VSA/ABS |
| 35 | 10A SRS |
| 36 | − |
| 37 | − |
| 38 | 10A Замок задней двери со стороны водителя |
| 39 | 10A Разблокировка двери водителя |
Как найти и заменить предохранитель в Хонда Цивик?
Предохранители в автомобиле Хонда Цивик защищают электрические цепи автомобиля от перегрузок. Если какая-либо электрическая система в автомобиле перестает работать, возможно, причиной может быть перегоревший предохранитель.
Чтобы найти и заменить предохранитель в Хонда Цивик, следуйте этим шагам:
- Определите местоположение блока предохранителей. В Хонда Цивик блок предохранителей обычно находится рядом с рулевой колонкой или в моторном отсеке. Для точного местоположения проверьте руководство по эксплуатации автомобиля.
- Откройте крышку блока предохранителей. Для этого снимите пластиковую крышку, защищающую предохранители.
- Используйте диаграмму, расположенную на обратной стороне крышки, чтобы найти нужный предохранитель. На диаграмме будут указаны номера и назначение каждого предохранителя.
- Внимательно извлеките перегоревший предохранитель из его гнезда. Для этого можно использовать плоскогубцы или специальный инструмент для извлечения предохранителей.
- Проверьте состояние предохранителя. Если проволочка внутри предохранителя оборвана или повреждена, он нуждается в замене.
- Вставьте новый предохранитель в гнездо. Убедитесь, что он плотно и безупречно вписывается в гнездо.
- Закройте крышку блока предохранителей.
Помните, что при замене предохранителей всегда следует использовать предохранители того же номинала, что и тот, который вы заменяете. Использование предохранителей с неправильным номиналом может привести к повреждению электрических систем автомобиля.
Если после замены предохранителя проблема с электрической системой автомобиля все еще существует, рекомендуется обратиться к специалисту для диагностики и ремонта.
Зачем менять стартовый предохранитель в вашей Honda Civic?
.Итак, начнем нашу статью с Причины замены предохранителя стартера на Хонда Цивик
Замена предохранителя — не особо сложный процесс, но когда вы касаетесь электричества автомобиля, лучше принять некоторые меры предосторожности. Вот почему лучше всего убедиться в преимуществах этого процесса, прежде чем вы его начнете
В большинстве случаев вы попытаетесь узнать где предохранитель стартера на твоем Хонда Цивик есть, когда у вашего автомобиля есть проблемы с запуском. Несмотря на то, что он вообще не запускается, или, если он не запускается, вы можете посмотреть на блок предохранителей. Перед тем как это сделать, проверьте аккумулятор, чтобы убедиться, что проблема не в нем. Кроме того, вы должны попытаться взглянуть на контактор вашего автомобиля , потому что это также может быть причиной проблем со стартером вашего Honda Civic. Наконец, последняя возможность, взгляните на электрическое реле если проблема не оттуда. Если, несмотря на эти расследования, вам все еще нужно знать где предохранитель стартера на Хонда Цивик есть, переходите к следующему разделу.
