4-цилиндровый двигатель
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.
4. Отсоедините провод клеммы В+ (2) от стартёра.
5. Рассоедините разъём клеммы 50 (1).
6. При необходимости, снимите изолятор на положительном выводе стартёра.
7. Отсоедините хомут (4) кабеля.
8. Бензиновый двигатель: Отсоедините держатель (3).
9. Выверните болты (1) и (2) и выньте стартёр вперед.
1. Закрепите стартёр моментом 45Нм
(винт М10) или 65Нм (винт М12) на КПП.
2. Закрепите провод клеммы В+ моментом 16Нм
на стартёре.
3. Дальнейшая установка выполняется в последовательности, обратной снятию.
Схема питания и заземления
Схема питания и заземления автомобиля Audi A4 B7 2007 года имеет следующую структуру:
1. Аккумулятор:
- Плюсовой провод подается на главный предохранительный блок (ФБ1);
- Минусовой провод органичен рядом с главным предохранительным блоком.
2. Главный предохранительный блок (ФБ1):
- Плюсовой провод идет от аккумулятора и подается на вход главного предохранительного блока;
- От главного предохранительного блока плюсовой провод подается далее на другие предохранители и устройства;
- Минусовой провод подается на главный массовый проводник.
3. Предохранители:
- Предохранители используются для защиты различных электрических устройств автомобиля от перегрузки или короткого замыкания;
- Предохранители устанавливаются в различных блоках и ящиках по всей схеме питания и заземления.
4. Устройства автомобиля:
- Питание от предохранителей подается на различные электрические устройства автомобиля, такие как световая, сигнализационная, отопительная и др. системы;
- Каждое устройство имеет свой плюсовой и минусовой проводник.
5. Заземление:
- Минусовой провод от аккумулятора и главного предохранительного блока подается на главный массовый проводник;
- Главный массовый проводник соединяется с кузовом автомобиля, предоставляя устройствам контроль над заземлением;
- Дополнительные проводники для заземления соединяются с главным массовым проводником и устройствами автомобиля, улучшая качество заземления.
Это основные элементы схемы питания и заземления автомобиля Audi A4 B7 2007 года. Устройства и проводники схемы позволяют электрическим системам автомобиля функционировать надлежащим образом и обеспечивают безопасность в процессе эксплуатации.
Как понять, какой перегорел и как его поменять
Перегоревший предохранитель указывает на короткое замыкание, которое может быть вызвано контактом между двумя проводами или контактом провода питания с кузовом автомобиля. Чтобы проверить, перегорел ли предохранитель, нам потребуется тестер. После настройки тестера можно измерить сопротивление плавкого элемента:
Подключение тестовых проводов. Черный провод следует подключить к общей розетке. Красный провод должен быть подключен к гнезду с обозначением «Ом».
Проверка предохранителя. Следует положить предохранитель на непроводящую поверхность (дерево, ламинат или пластик). Коснитесь металлических колпачков на каждом конце предохранителя металлическими наконечниками измерительных проводов и посмотрите на показания, отображаемые на мультиметре:
- Предохранитель исправен: показание мультиметра изменится на низкое значение сопротивления;
- Предохранитель перегорел: показания измерителя не изменяются, а дисплей по-прежнему показывает исходное состояние 100% сопротивления.
После обнаружения перегоревшего предохранителя, следует его заменить новым с соответствующим показателем силы тока. Установка элемента с неправильным показателем силы тока станет причиной серьезных электрических проблем. Совет: храните в бардачке несколько запасных предохранителей различной силы тока.
Включение зажигания для проверки.
В случае повторного выхода из строя вскоре после замены следует отправиться к профессиональному механику для полной диагностики систем.
Плата с предохранителями на приборной панели слева
Для доступа к предохранителям откройте дверь и снимите крышку. Выглядеть он будет примерно так. Пример доступа на нашем видео в конце статьи.
Схема
Описание для автомобилей Audi A4 B8 до 2009 г.
| 1 | (5A) Блок управления усилителем рулевого управления |
| 2 | (5A) Датчик положения педали сцепления |
| 3 | (5A) Блок управления системы дистанционного управления воротами гаража |
| 4 | (10A) Блок управления системы слежения за разметкой |
| 5 | (5A) Датчик чистоты воздуха, поступающего в отопитель |
| 6 | (5A) Правая фара |
| 7 | (5A) Левая фара |
| 8 | (5A) Блок управления бортовой сети |
| 9 | (5A) Внутреннее зеркало заднего вида светозатемнением |
| 10 | (5A) Блок управления переключением передач |
| 11 | (5A) Обогреватели форсунок омывателя лобового стекла |
| 12 | (5A) Система кондиционирования |
| 13 | (5A) Электродвигатель насоса системы охлаждения |
| 14 | (5A) Датчик положения педали сцепления |
| 15 | (20A/25A) Блок управления топливным насосом |
| 16 | (5A) Электродвигатель насоса системы охлаждения |
| 17 | (30A) Блок управления бортовой сети |
| 18 | (10A) Электронный блок управления ABS |
| 19 | (25A) Звуковой сигнал |
| 20 | (30A) Блоки управления функциями дверей |
| 21 | (30A) Электродвигатель очистителя лобового стекла |
| 22 | (25A) Электронный блок управления ABS |
| 23 | (15A) Блоки управления функциями дверей |
| 24 | (5A) Датчик дождя и света |
| 25 | — |
| 26 | — |
| 27 | (10A) Электропривод сидений |
| 28 | (35A) Блок управления усилителем рулевого управления |
| 29 | (5A) Усилитель сигнала антенны |
| 30 | (35A) Блок управления бортовой сети |
| 31 | (20A) Блок управления бортовой сети |
| 32 | (30A) Блок управления бортовой сети |
| 33 | (20A) Блок управления электроприводом люка |
| 34 | (30A) Блок управления бортовой сети |
| 35 | (20A) Солнцезащитная шторка |
| 36 | (5A) Противоугонная система |
Описание для автомобилей Audi A4 B8 после 2009 г.
| F1 | (5A) Блок управления усилителем рулевого управления |
| F2 | — |
| F3 | (5A) Блок управления системы дистанционного управления воротами гаража |
| F4 | (10A) Блок управления системы слежения за разметкой |
| F5 | (5A) Датчик чистоты воздуха, поступающего в отопитель |
| F6 | (5A) Правая фара |
| F7 | (5A) Левая фара |
| F8 | (5A) блоку управления бортовой сети |
| F9 | (5A) Блок управления поддержанием дистанции (круиз-контроль) |
| F10 | (5A) Датчик положения педали сцепления, блок управления датчиков сцепления, |
| F11 | (5A) Обогреватели форсунок омывателя лобового стекла |
| F12 | (5A) Система кондиционирования |
| F13 | (5A) Разъем телефона |
| F14 | (5A) Кнопка аварийной световой сигнализации, блок управления подушек безопасности, распознание занятости сидения, |
| F15 | (25A) Электронный блок управления ABS |
| F16 | (40A) Стартер |
| F17 | (5A) Внутреннее зеркало заднего вида светозатемнением |
| F18 | (5A) Датчик положения педали сцепления |
| F19 | (20A/25A) Блок управления топливным насосом |
| F20 | (10A) Электродвигатель насоса системы охлаждения |
| F21 | (15A/30A) |
| F22 | (10A) Электронный блок управления ABS |
| F23 | (25A) Звуковой сигнал |
| F24 | (30A) Блоки управления функциями дверей |
| F25 | (30A) Электродвигатель очистителя лобового стекла |
| F26 | (25A) Электронный блок управления ABS |
| F27 | (15A) Блоки управления функциями дверей |
| F28 | (5A) Датчик дождя и освещенности. |
| F29 | — |
| F30 | — |
| F31 | (10A) Электропривод сидений |
| F32 | (35A) Блок управления усилителем рулевого управления |
| F33 | — |
| F34 | (35A) |
| F35 | (20A) |
| F36 | (30A) |
| F37 | (20A) Блок управления электроприводом люка |
| F38 | (30A) |
| F39 | (20A) Солнцезащитная шторка |
| F40 | (5A) Противоугонная система |
🌟 Видео 🎬
Audi A4 b6 не заводится, не видит блок управления двигателем. Реле 429Скачать
ПОЧЕМУ НЕ КРУТИТ СТАРТЕР AUDI A4 B6 / СТАРТЕР НЕ РЕАГИРУЕТ НА ПОВОРОТ КЛЮЧА ЗАЖИГАНИЯ /РЕЛЕ СТАРТЕРАСкачать
Audi A4 B6. Перестаёт работать вся электрика водительской двери.Скачать
AUDI // ПРЕДОХРАНИТЕЛИ и БЛОКИ РЕЛЕ // ФОТО ОТЧЕТ НА ЗАМЕТКУСкачать
Предохранители и реле для ауди a4/s4 кузов B8/8k 2008-2016 годСкачать
Как проверить реле на работоспособность мультиметромСкачать
как быстро найти сгоревший предохранитель и реле.Скачать
Ауди А4 1.8 не заводится глохнет , Immo off 8D0907557 ST24c02Скачать
Audi A6 не работает бензонасосСкачать
Audi A4 ремонт электрикиСкачать
Audi A4 B6 после замены ДВС не заводится. Нет плюса на форсунках.Скачать
Ауди А4 Б6 ошибка ABS И ESPСкачать
8 блок реле
2 — Реле управления второй скоростью охлаждающего вентилятора 3 — Реле управления вентилятором охлаждающей жидкости (1-я скорость) / управление насосом охлаждающей жидкости 4 — Реле стеклоподъемника / люка в крыше / реле ABS (с ESP) 5 — предупреждающие знаки открытия центральной двери 7 — Магнитола / CD-чейнджер / реле насоса АБС F2 — электрическая система пассажирского сиденья F3 — Сиденье водителя с электроприводом F5 — Разъем вспомогательного источника питания F6 — Схема защиты стеклоподъемника переднего стекла F7 — Защита цепи задних окон F8, F9, F11 — реле блока управления и вентилятора радиатора F10 — АБС
Видео:Ауди А4(Главное реле короткое замыкания на +)Скачать
Обозначение предохранителей и реле на грузовики
Таких моделей как-
VOLVO FH 12\FL6\ FH16 1 и 2 версии,VOLVO FM,FH версии 2 FM9, FM12, FH12, FH16, NH12,VOLVO FL7, FL10.FL12,VOLVO VM,VOLVO FH (4),VOLVO FL,VOLVO B12B, B12M автобусы,DAF XF95 / XF105,DAF CF65/75/85,DAF LF45/55,Dongfeng,MAN TGA,MAN F2000,F90,Mercedes-Benz Actros,Mercedes-Benz Ахог 940 — 954,Mercedes-Benz Atego 1,RENAULT МАГНУМ,RENAULT MAGNUM АЕ,RENAULT MASCOTT,RENAULT PREMIUM,RENAULT PREMIUM DXI,Renault KeraxIVECO STRALIS,IVECO EuroStar,IVECO EUROCARGO TECTOR,IVECO EuroTech CURSORIVECO EuroStar CURSORIVECO DAILYFord Cargo Truck,SCANIA PGR СЕРИИ 2003 — 2011 ГОДА,SCANIA 4 СЕРИИ,SCANIA 3 СЕРИИ,HOWO,FOTON AUMAN,IsuzuМАЗ ЕВРО.
Блок реле и предохранителей №2 Ауди A4 (B7)

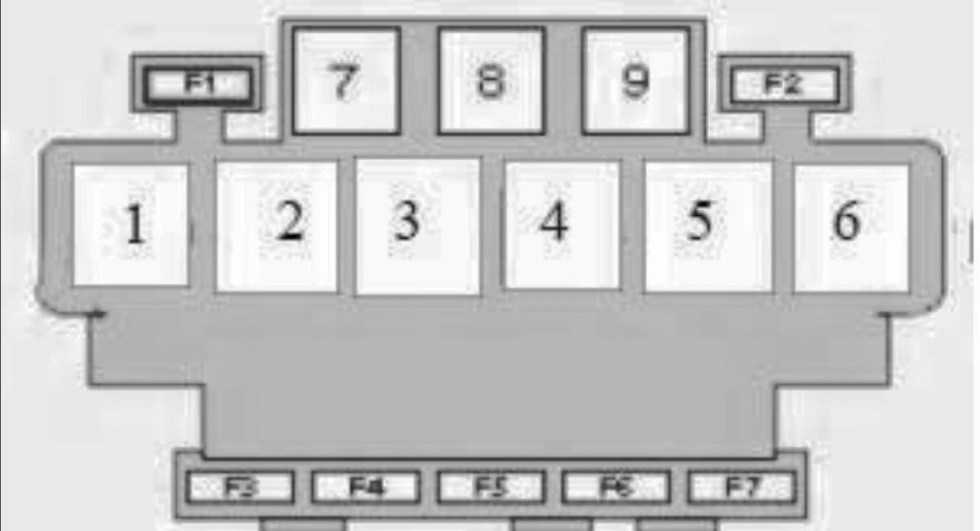

Блок предохранителей и реле №2 Ауди А4 (B7)
Блок реле и предохранителей №2 Audi A4 B7 располагается в салоне автомобиля в подрулевом пространстве с левой стороны по ходу движения. Для доступа к Блоку реле №2 необходимо демонтировать обшивку подрулевого пространства.
| № | Назначение реле и предохранителей |
|---|---|
| 1 | Реле топливного насоса |
| 2 | Реле усилителя рулевого управления |
| 3 | Реле двухтонального звукового сигнала |
| 4 | Реле вакуумного насоса усилителя тормозов |
| 5 | Свободный разъем |
| 6 | Реле вспомогательных систем зажигания |
| 7 | Свободный разъем |
| 8 | Свободный разъем |
| 9 | Свободный разъем |
| F1 | Свободный разъем |
| F2 | Термопредохранитель электропривода солнцезащитной шторки заднего стекла (10А) |
| F3 | Свободный разъем |
| F4 | Термопредохранитель электропривода задних стеклоподъемников (30А) |
| F5 | Электропривод регулировки сидений (10А) |
| F6 | Термопредохранитель электропривода передних стеклоподъемников (30А) |
| F7 | Предохранитель электрооборудования прицепа (30А) |
Блок предохранителей и реле №3 Ауди А4 (B7)

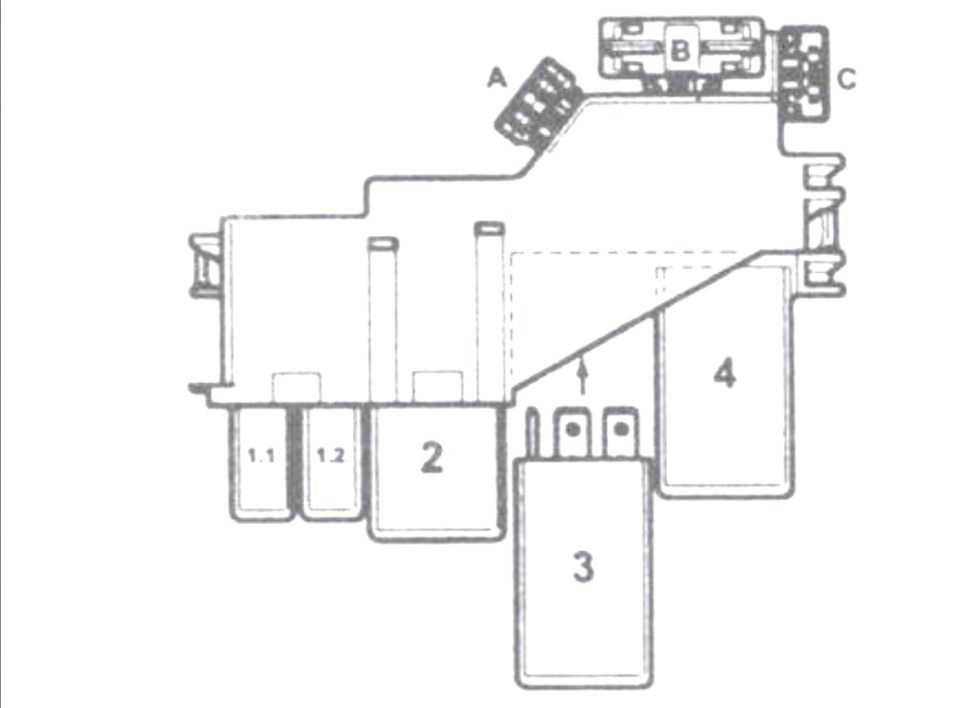

Блок реле №3 Ауди А4 (B7) располагается в электроотсеке аккумуляторной батареи автомобиля в подкапотном пространстве автомобиля. Для доступа к реле необходимо отщелкнуть защелки и открыть защитную крышку.
