Предохранители и реле audi a6, s6 (c5) (1997-2005)

Audi A6 Доводим до идеала. › Бортжурнал › 1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5

В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.Расшифровка блока предохранителей Ауди А6 С5

Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.На крышке нанесена схема расположения предохранителей.

1. Обогреваемые форсунки омывателя стёкол 5А2. Указатель поворота 10А3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,панели приборов). 5А4. Освещение номерного знака 5А5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и ихмоторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке(Парктроник), отопителя, системы навигации). 10А6. Центральный замок 5А7. Анти-блокировочная система тормозов (ABS) 10А8. Телефон (сеть D) 5А9. Обогрев зеркал 10А10. Автоматический корректор света фар 5А11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А12. Питание системы самодиагностики 10А13. Сигналы торможения 10А14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,косметических зеркал, памяти электрически регулируемых сидений). 10А15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений иэлектрически регулируемых зеркал, таймер для Webasto, система навигации 10А16. Электронная система стабилизации (ESP) 5А17. Система навигации 10А18. Фары головного света, дальний, правая сторона 10А19. Фары головного света, дальний, левая сторона 10А20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А22. Габаритные и стояночные огни, правая сторона 5А23. Габаритные и стояночные огни, левая сторона 5А24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А26. Обогрев заднего стекла 30А27. Обогрев рулевого колеса 15А28. Топливный насос, дополнительный насос дизеля 15А29. Система управления впрыском и зажиганием двигателя 20А30. Электрический люк в крыше 20А31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробкапередач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднеговида, тактовый клапан системы улавливания паров бензина 15А32. Система управления впрыском и зажиганием двигателя 20А33. Прикуриватель 15А34. Система управления впрыском и зажиганием двигателя 15А35. Штепсельный разъём для прицепа 30А36. Противотуманные фары, задний противотуманный фонарь 15А37. Телефон (сеть D), радио 20А38. Освещение багажного отделения, центральный замок 15А39. Аварийная сигнализация 15А40. Звуковой сигнал 25А41. Антиблокировочная система/Система стабилизации 15А42. Электронная система стабилизации (ESP) 25А43. Контакты S (радио)44. Обогрев сидений, автономный обогреватель 30А

Дополнительные места расположения предохранителей и реле

A Не используетсяB Не используетсяC Предохранитель дополнительного нагревателя 2 — S143Предохранитель гидравлического насоса (усилитель тормозов) — S279Предохранитель топливного насоса — S81 (RS6 с левым рулем)D Предохранитель дополнительного нагревателя — S109Предохранитель топливного насоса — S81 (RS6 с правым рулем).8-ми разъемный монтажный блок

14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)15. Предохранитель 12В разъема — S18416. Термо-предохранитель передних стеклоподъемников — S3717. Термо-предохранитель задних стеклоподъемников — S4318. Предохранитель блока ABS — S12319. Предохранитель вентилятора радиатора — S4220. Предохранитель блока управления вентилятора радиатора — S14221. Термо-предохранитель регулировки сиденья водителя — S44Предохранитель вентилятора радиатора — S42 (Allroad)22. Предохранитель пневмоподвески — S110 (Allroad)24. Термо-предохранитель регулировки сиденья пассажира — S80(Установлен на любое свободное место)

Центральное распределительное устройство с блоком реле

13-ти разъемный монтажный блок

Монтажный блок в водоотводящем коробе

Основной блок предохранителей

На audi a6 c5 предохранители главного блока расположены на торпеде слева, на торце. У блока крышка, с обратной стороны которой нанесен список защитных устройств, входящих в его состав.

Система света автомобиля

• поворотные огни, 10А (2)
• основой свет и система очищения фар, 5А (3)
• подсветка номера авто, 5А (4)
• контроль качества работы фар, 5А (10)
• внутреннее освещение, светильники в салоне, 10А (14); также зеркала с козырьками от солнца, предупредительная сигнализация, сиденья с памятью
• дальняки, по 10А (18, 19)
• ближний свет с регуляторами наклона на каждой фаре, 10-15А (20, 21)
• габаритная сигнализация и стояночные фонари, по 5А (22, 23)
• световые сигналы заднего хода, работающие на одной сети с круиз-контролем, КПП-автоматом и зеркалом заднего вида с затемнением, 15А (31)
• противотуманки спереди и сзади, 15А (36)
• подсветка багажника с общим блокиратором замков, 20А (38)
• аварийка 15А (39).

Остекление и обзор

• омыватели под дворниками лобового стекла с подогревом (1)
• наружные зеркала с подогревом (1)
• зеркала подогреваемые 10А, (9)
• стеклоочистители с реле интервалов времени и помпами системы очищения, 25А (24)
• подогрев стекла заднего окна, 30А (26).

В позиции 5 установлен предохранитель 10А, отвечающий за:

комфортную температуру сидений

• • катализатор
  • система включения моторчиков наружных зеркал
  • система безопасности — подушки
  • контрольная лампа
  • наружные датчики температуры

кондиционер

• навигация
• система проверки работы осветительной системы
• выключатели с подсветкой
• стационарная отопительная система автомобиля
• люк, шторка стекла заднего обзора.

Система одномоментной блокировки замков авто защищена предохранителем в 5А, который можно найти в блоке предохранителей audi a6 c5 на позиции 6.

Системы авто, участвующие в движении:

• ABS, стоп-сигнал, педальное переключение сцепления, , 10А, (7)
• Подача электроэнергии к системе автоматической диагностики авто, 10А (12)
• за стоп-сигналы отвечает также предохранитель 10А (13)
• стабилизация, 5А, (16)
• бензо- или дизельный насос, 20А (28)
• системы, управляемые электроникой и работающие на двигатель, 20/30А (29)
• управление двигателем, электроника 20А (32)
• электроника мотора, 15А (34)
• обеспечение электричеством прицепа, 30А (35)
• антиблокировочная (АБС) и стабилизация, управляемая электроникой, 25А (41)
• электронная стабилизация, 25А (42)
• гудки, другие сигналы, 25А (40).

Навигация

• Телефония, 5А (8)
• навигационный контроль при АКПП Мультитроник, 10А, (11)
• навигационная система в комбинации приборов, за который отвечает предохранитель 10А (15)
• система навигации, 10А (17)
• телефонная связь, радио, 20А (37)
• контакты S, 5А (43).

Предохранители систем, отвечающих за комфорт

Позиции:

• в системах воздухоотвода, кондиционирования, встроенной отопительной системе – вентиляторы и люк, 30А (25)
• теплый руль, 15А (27)
• панель люка крыши, 20А (30)
• предохранитель прикуривателя ауди а6 с5, 15А (33)
• комфортная температура сидений, 30А (44).

4-цилиндровый двигатель

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Предостережение: Соблюдайте указания Раздела Замена аккумуляторной батареи.

4. Отсоедините провод клеммы В+ (2) от стартёра.

5. Рассоедините разъём клеммы 50 (1).

6. При необходимости, снимите изолятор на положительном выводе стартёра.

7. Отсоедините хомут (4) кабеля.

8. Бензиновый двигатель: Отсоедините держатель (3).

9. Выверните болты (1) и (2) и выньте стартёр вперед.

1. Закрепите стартёр моментом 45Нм

(винт М10) или 65Нм (винт М12) на КПП.

2. Закрепите провод клеммы В+ моментом 16Нм

на стартёре.

3. Дальнейшая установка выполняется в последовательности, обратной снятию.

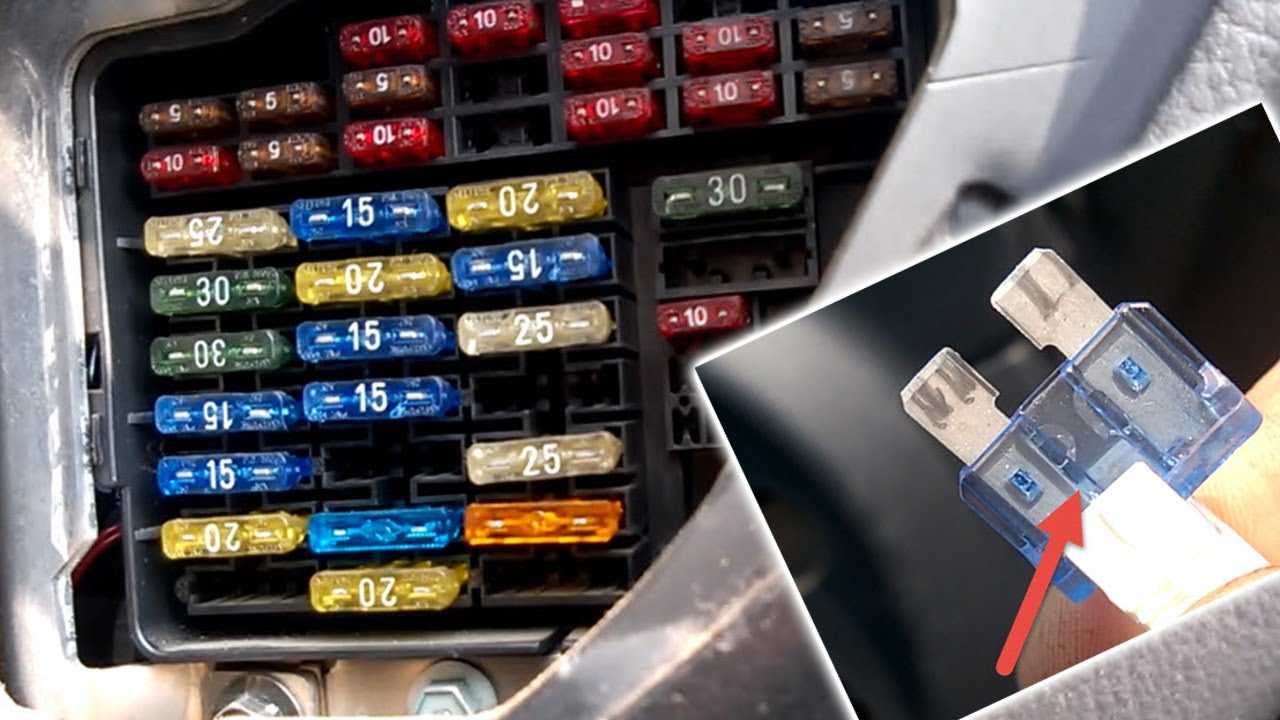

Замена предохранителей на Audi А6 С5

Крышка блока плотно закрыта, ее открывают отверткой – требуется слегка нажать.

Предохранители а6 с5 перечислены на крышке на внутренней стороне. Несколько штук устанавливают на дополнительном креплении под описываемым блоком.

Предохранители ауди а6 с5 прогрева двигателя перед запуском на машинах с дизельными моторами расположены в блоке Е, который находится слева, под ветровым стеклом.

Перегорание предохранителя происходит, когда проводник между контактами поврежден. Для замены понадобится пинцет – чтобы вынуть испорченный и вставить новый.

Предварительно необходимо обесточить электросистему – отсоединить клеммы от аккумулятора. Все работы с проводкой проводятся при выключенном зажигании, желательно в ремонтной зоне с активизированным стояночным тормозом. Можно также зафиксировать позицию машины башмаками.

Новый предохранитель по параметрам должен быть идентичен предыдущему. Особенно нужно контролировать соответствие по току. Величина написана на предохранителе. Определить правильное устройство можно также по цвету – каждый соответствует определенному току.

На место перегоревшего нельзя ставить проволоку – это повредит электросистему автомобиля. Если определенный предохранитель перегорает слишком быстро, следует проверить часть цепи, за которую он отвечает.

При демонтаже крышки сбоку торпеды необходимо отвинтить 2 болта.

Для работы с блоком в моторном отсеке, нужно:

• заглушить мотор
• открыть капот (справа — блок реле)
• отщелкнуть крышку и поменять испорченный на исправный того же цвета.
• плотно закрыть.

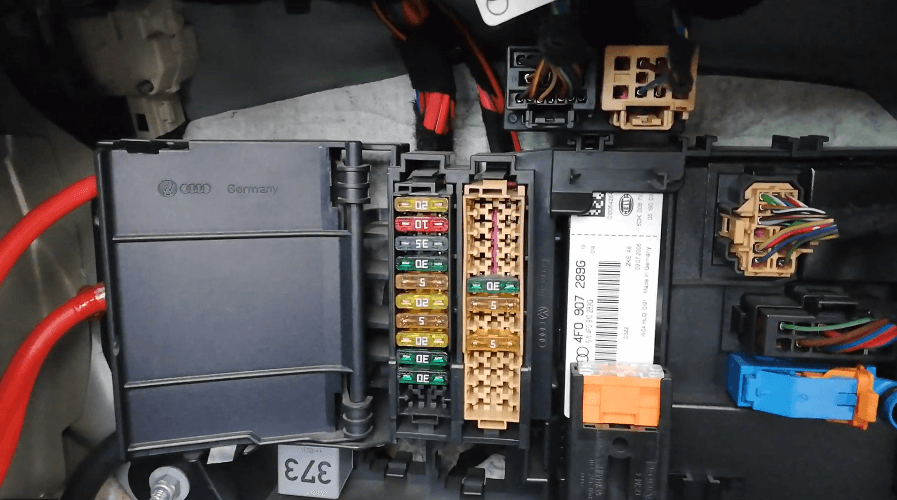

Блок предохранителей и реле в багажном отделении ауди а6 с6

Данный блок находится слева под обшивкой, там где находится домкрат. Подробнее в видео.

Общая схема

8 — Реле обогревателя заднего стекла, 9 — с 2006: Реле топливного насоса дополнительного отопителя, 10 — Реле топливного насоса.

Расшифровка

№	Защищаемая цепь
Черный блок предохранителей
1	30A Digital/ Signal Processing (DSP)/ BOSE усилитель
2	5A MMI, антенный усилитель
3	30A Электромеханический стояночный тормоз, левый мотор
4	30A Электромеханический стояночный тормоз, правый мотор
5	20A Розетка в багажнике
6	5A Аккумулятор — система распределения питания
7	20A Блок интеллектуального распределения питания (свет справа)
8	5A Блок интеллектуального распределения питания сзади
9	30A Блок интеллектуального распределения питания сзади (свет слева)
10	35A Стеклоподъемники (правая сторона автомобиля)
11	5A Модели с левосторонним расположением органов рулевого управления: помощь при парковке. 20A Модели с правосторонним расположением органов рулевого управления: передний прикуриватель
12	20A Задний прикуриватель
Коричневый блок предохранителей
1	5A Видеокамера парковки задним ходом
2
3	30A Дверь багажника с электроприводом
4	20A Дверь багажника с электроприводом
5	5A Антенный усилитель
6	5A ТВ-тюнер
7	5A Блок интеллектуального распределения питания (комфорт)
8	20A Автономный отопитель
9	5A Цифровой тюнер
10	15A Блок управления тягово — сцепным устройством
11	15A Тягово — сцепное устройство (левый фонарь)
12	15A Тягово — сцепное устройство (правый фонарь)

Блок предохранителей и реле в салоне

Фото расположения блока предохранителей и реле Lifan Solano 620 и Solano 2 в салоне

В салоне находится один монтажный блок с предохранителями и реле. Как в Солано 620 так и в Солано 2, он расположен с водительской стороны в нижней части панели приборов за маленьким вещевым / перчаточным ящиком (бардачком).

Фото блока c двух сторон в салоне Lifan Solano 620 и Solano 2

Для доступа к реле необходимо:

Открыть вещевой ящик, надавить на створки ящичка и вытащить его из пазов.
Доступ к блоку

Для доступа к предохранителям :

Удобнее — заглянуть под панель приборов снизу (не очень удобно) и снять защитную пластиковую крышку с блока (при ее наличии).
Защитная крышка

Схема блока предохранителей в салоне Lifan Solano 620 и Solano 2

№ на схеме	Номинал пред-ля	Защищаемая цепь
СОЛАНО 620
1	10 А	Центральный замок (питание от электронного блока управления электрооборудованием кузова BCM (блок комфорта))
2	15 А	Указатели поворотов, аварийная сигнализация (аварийка)
3	10 А	Бензонасос (топливный насос)
4	15 А	Стеклоочиститель лобового стекла (дворники)
5	15 А	Прикуриватель
6	10 А	Резервный (запасной)
7	10 А	Тормозная система ABS (питание на блок АБС)
8	5 А	Электронный блок управления электрооборудованием «ВСМ» (блок комфорта)
9	5 А	Противотуманные фонари — задние
10	15 А	Магнитола (аудиосистема)
11	15 А	Сигнал (гудок, клаксон)
12	5 А	Магнитола (управление аудиосистемой на руле)
13	10 А	Огни света заднего хода
14	5 А	Замок зажигания (контроль замка от ВСМ)
15	5 А	Освещение в багажном отделении (багажнике), лампы подсветки проемов дверей
16	10 А	Габариты; дневные ходовые огни
17	15 А	Резервный (запасной)
18	10 А	Электропривод боковых зеркал заднего вида
19	10 А	Электронный блок управления отопителем (печкой) и кондиционером (A/C)
20	5 А	СТОП-сигналы
21	10 А	Система управления Подушками безопасности SRS
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	30 А	Стеклоподъемники
24	5 А	Питание на кнопки центрального замка (блок упр-ия отопителем)
25	10 А	Резервный (запасной)
26	10 А	Комбинация/набор приборов
27	5 А	Резервный (запасной)
28	15 А	Резервный (запасной)
29	10 А	Люк в крыше (электропривод)
30	10 А	Резервный (запасной)
31	10 А	Резервный (запасной)
32	25 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	30 А	Зажигание АМ2
35	30 А	Зажигание АМ1
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	15 А	Обогрев / подогрев передних сидений
39	5 А	Комбинация/набор приборов
40	20 А	Резервный (запасной)
41	15 А	Генератор, катушки зажигания, датчик скорости автомобиля, датчик положения коленчатого вала
СОЛАНО 2
1	15 А	Диагностический разъем / Аудиовидеосистема
2	10 А	Система пассивного бесключевого доступа / запуска двигателя (PKE/PEPS)
3	10 А	Задние противотуманные фонари
4	15 А	Резервный (запасной)
5	10 А	Стоп-сигналы
6	10 А	Контроллер системы кондиционирования
7	15 А	Прикуриватель
8	5 А	Блока управления кондиционером
9	30 А	Стеклоподъемники электрические
10	15 А	Указатели поворота
11	25 А	Генератор
12	15 А	Электрическпя блокировка рулевой колонки (ESCL)
13	5 А	Магнитола (выключатель электропитания аудио- видеосистемы)
14	15 А	Резервный (запасной)
15	5 А	Лампы подсветки двери, фонарь подсветки багажника
16	15 А	Люк в крыше (электропривод)
17	10 А	Электропитание блока управления ABS (АБС)
18	10 А	Система управления Подушками безопасности SRS
19	15 А	Бензонасос (топливный насос)
20	10 А	Электропривод боковых зеркал заднего
21	20 А	Стеклоочиститель (дворники)
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	10 А	Габаритные огни
24	5 А	Комбинация/набор приборов
25	15 А	Центральный замок
26	10 А	Предохранитель B+ комбинации приборов
27	5 А	Резервный (запасной)
28	20 А	Резервный (запасной)
29	10 А	Предохранитель B+ блока BCM
30	10 А	Резервный (запасной)
31	25 А	Резервный (запасной)
32	15 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	20 А	Электропривод передних сидений
35	20 А	Стартер
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	10 А	Блок управления трансмиссией (TCU)
39	10 А	Управление электропитанием блока BCM
40	15 А	Обогрев / подогрев сидений
41	10 А	Фонари заднего хода

Реле

Схема стороны блока реле в салоне Lifan Solano 620 и Solano 2

№ на схеме	Защищаемая цепь
СОЛАНО 620
R1	Реле звукового сигнала
R2	Реле задних противотуманных огней
R3	Реле Бензонасоса (топливного насоса)
R4	Реле обогрева / подогрева заднего стекла
R5	Пусто (резерв)
R6	Пусто (резерв)
R7	Реле розетки для подключения дополнительного оборудования
СОЛАНО 2
R1	Реле задних противотуманных огней
R2	Реле обогрева / подогрева заднего стекла
R3	Реле Бензонасоса (топливного насоса)
R4	Реле START (стартер)
R5	Реле ACC (замок зажигания положение ACC)
R6	Реле IG1 (зажигание 1)
R7	Реле IG2 (зажигание 2)

Книга по ремонту и обслуживанию

Если Вам нужно больше информации, скачайте книгу по ремонту и эксплуатации ауди а6 с6 в формате pdf

Обращаем внимание, занимает более 200 мб

Audi 80
третьего поколения выпускался с 1986 года в округлом, полностью оцинкованным корпусе для защиты от коррозии, с мягкой клиновидной формой. Год выпуска автомобиля достаточно давний, поэтому вероятность возникновения проблем с электрикой или приборами высока.

В случае возникновения внештатной ситуации, связанной с электрическими приборами, следует в первую очередь проверить на целостность предохранители и реле Audi 80
. Данная статья вам в помощь.

Блок предохранителей и реле Audi 80 B3:

Предохранители и реле Audi 80
расположены в нише подкапотного пространства, возле правой стойки и защищены крышкой.

Предохранители блока:

1. (15 А) — Передние противотуманные фары, задний противотуманный фонарь

2. (15 А) — Аварийная сигнализация

3. (25 А) — Звуковой сигнал, стоп-сигнал, система поддержания скорости движения
   (педали сцепления и тормоза; только для моделей 1986-1988 года)
4. (15 А) — Часы, освещение багажника, освещение салона, зеркало заднего вида, розетка, прикуриватель, магнитола, бортовой компьютер, блок управления кондиционером
5. (30 А) — Вентилятор охлаждения радиатора — полная скорость

6. (5 А) — Габаритные огни с правой стороны

7. (5 А) — Габаритные огни с левой стороны

8. (10 А) — Правая фара дальнего света, сигнальная лампочка включения фар дальнего света

9. (10 А) — Левая фара дальнего света

10. (10 А) — Правая фара ближнего света

11. (10 А) — Левая фара ближнего света

12. (15 А) — Приборный щиток, фары заднего света, блокировка дифференциала, система автоматического контроля, система поддержания скорости движения
    (блок управления), АБС, вентилятор охлаждения блока управления, 4-скоростная автоматическая коробка передач
    (с 1990 года)
13. (15 А) — Топливный насос

14. (5 А) — Лампочки освещения номерного знака, освещение двигательного отсека и бардачка, лампы освещения комбинации приборов
15. (25 А) — Стеклоочистители ветрового стекла, указатели поворотов, кондиционер, обогреватели разбрызгивателей
    (с 1989 года)
16. (30 А) — Обогреватель заднего стекла, обогреватель зеркала заднего вида

17. (30 А) — Вентилятор салона/печки/кондиционера

18. (5 А) — Зеркала заднего вида с электроприводом, стеклоочиститель заднего стекла
    (с 1990 года)
19. (10 А) — Система центрального замка, обогреватель замка двери (с 1989 года), противоугонная система
    (с 1990 года)
20. (30 А) — Вентилятор охлаждения радиатора — низкая скорость, реле задержки

21. (25 А) — Задний прикуриватель
    (до 1990 года)Блок диагностики
    (с 1990 года)
22. Резерв

23. (30 А) — Регулятор положения сидения пассажира, выключатели «запоминания» положения сидения водителя

24. (10 А) — Опережение зажигания I
    (ЭБУ системы KE-Jetronic и Motronic) (до 1989 года)Система поддержания скорости движения (с 1989 года)
    Резерв
    (с 1990 года)
25. (30 А) —
    Обогреватель сидений
26. Резерв
    (до 1990 года)Освещение номерного знака, предупредительные огни для езды днем (с 1990 года)

27. (10 А) — Резерв
    (до 1989 года)Опережение зажигания I
    (с 1989 года)
28. (15 А) — Опережение зажигания II
    (ЭБУ системы двигателя)
29. Резерв
    (с 1990 года)
30. (5 А) — Система поддержания постоянной скорости движения
    (для моделей с 4-скоростной АКП) (с 1990 года)

Реле блока:

1. Реле противотуманных фар
2. Реле вентилятора системы охлаждения двигателя (высокая скорость) (до 1990 года) Резерв (с 1990 года)
3. Реле включения вентилятора охлаждения двигателя при неработающем двигателе
4. Резерв (до 1990 года) Реле омывателя фар (с 1990 года)
5. Разгрузочное реле
6. Реле кондиционера (до 1990 года) Реле вентилятора системы охлаждения двигателя (высокая скорость) (с 1990 года)
7. Реле звукового сигнала
8. Реле автоматической коробки передач (или перемычка на автомобилях с МКП)
9. Реле прерывистого режима работы очистителя и омывателя ветрового стекла
10. Реле топливного насоса
11. Реле вентилятора системы охлаждения двигателя (низкая скорость)

Правый салонный блок предохранителей

Правый салонный блок расположен в торце приборной панели со стороны пассажира. Для доступа к предохоранителям аккуратно подденьте и уберите защитную крышку.

№ на схеме	Номинал предохранителя	Защищаемая цепь
Черный блок
1	15 А	Модуль (блок) управления Advanced key
2	20 А	Передний прикуриватель
3	5 А	Датчики (система) контроля давления в шинах
4	20 А	до 2008.: Пусто (Резерв) 2009-2011: Передняя розетка
5	15 А	Интеллектуальный модуль мощности переднего пассажира (открытие бардачка (вещевого ящика))
6	15 А	Панель (блок) управления правой дверью
7	20 А	Электрический привод панели люка крыши
8	10 А	ЭБУ Кондиционера (A/C)
9	30 А	Подогрев передних сидений (водителя и пассажира)
10	5 А / 10 А	(MMI) Система упр-ия многофункциональным дисплеем (коммуникация)
11	15 А	Система упр-ия Подвеской (регулировка дорожного просвета)
12	5 А	Коммуникация: Могнитола (аудиосистема)
Коричневый блок предохранителей
1	20 А	Бензонсаос (топливный насос) с электрическим приводом
2	15 А	до 2008.: Пусто (Резерв) 2009-2011: Адаптивная пневмоподвеска
3	—	2008 г.в.:Пусто (Резерв) 2009-2011 г.в.: Audi Lane Assist — Блок контроля полосы движения
4	5 А	2008 г.в.: Пусто (Резерв) 2009-2011 г.в.: Audi side assist — датчик контроля слепых зон (перестроение)
5	5 А	Система упр-ия Подвеской (регулировка дорожного просвета)
6	5 А	Переключатель (кулиса) автоматической коробки передач (АКПП) / датчик (выключатель) сцепления
7	5 А	Модуль управления системой помощи при Парковке plus (parking system) (Акустическая)
8	5 А	Модуль (блок) управления Gateway
9	5 А	Электроника правой фары : регулятор угла наклона фары (регулировка фар), дополнительный свет фонаря (вспомогательный)
10	5 А	(Аirbag) Подушка безопасности
11	5 А	Подогрев задних сидений
12	5 А	Пусто (Резерв)

Блок предохранителей и реле в багажнике

Данный блок расположен справой стороны багажного отделения, там же где расположен домкрат. Для доступа к нему необходимо убрать боковую обшивку багажника и открыть защитную пластиковую крышку.

Фото блока предохранителей и реле в багажнике с правой стороны Audi A6 C6

№ на схеме	Номинал предохранителя	Защищаемая цепь
Черный блок предохранителей
1	30 А	Усилитель BOSE/Digital Signal Processing (DSP)
2	5 А	MMI, усилитель антенны
3	30 А	Ручник (стояночный тормоз электромеханический): Левый мотор
4	30 А	Ручник (стояночный тормоз электромеханический): Правый мотор
5	20 А	Розетка в багажнике
6	5 А	(АКБ) Аккумулятор — система управления питанием / энергией
7	20 А	Интеллектуальный модуль распр-ия мощности сзади (свет справа)
8	5 А	Интеллектуальный модуль распр-ия мощности сзади
9	30 А	Интеллектуальный модуль распр-ия мощности сзади (свет слева)
10	35 А	Стеклоподъемники (Справой стороны)
11	20 А	В автомобилях с левым рулевым управлением: помощь при парковке (Акустическая система парковки)
5 А	В автомобилях с правым рулевым управлением: передний прикуриватель
12	20 А	Прикуриватель задний
Коричневый блок предохранителей
1	5 А	Видеокамера заднего хода (праковка)
2	30 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
3	30 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
4	20 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
5	5 А	Усилитель антенны
6	5 А	(TV-tuner) ТВ-тюнер
7	5 А	Навигация
8	20 А	Автономный отопитель (фен, webasto)

Обозначение Реле в багажном отсеке

№ на схеме	Защищаемая цепь
8	Реле подогрева заднего стекла (обогреватель заднего ветрового стекла)
9	На авто с 2006 г.в.: Блок реле топливного насоса доп. отопителя
10	Реле Бензонасоса (топливный насос)

Видео по решению проблем с электромеханическим ручником Ауди А6 С6

В данном видео (на русском) рассмотрена проблема с мигающим значком Parking brake на панели приборов и самом переключателе тормоза, наглядно продемонстрировано месторасположение предохранителей электроручника.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью
  • Правообладателям
  • Политика конфиденциальности

  Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Предохранители в салоне автомобиля (Левый салонный блок)

Левый салонный блок расположен в торце приборной панели со стороны водителя. Для доступа к предохоранителям аккуратно подденьте и уберите защитную крышку.

Схема предохранителей Ауди а6 с6 с левой стороны

№ на схеме	Номинал предохранителя	Защищаемая цепь
1	—	Пусто (Резерв)
2	—	Пусто (Резерв)
3	5 А	Блок управления двигателем (ЭБУ)
4	5 А	Датчик (сенсор) уровня моторного масла
5	5 А	(A/C) Кондиционер
6	5 А	(ESP) Электронная система динамической стабилизации , датчик сцепления
7	5 А	Штекер диагностической системы (разъём для диагностики)
8	5 А	(Ноmelink) Дистанционное управление гаражными воротами
9	5 А	Салонное зеркало заднего вида, автоматичекси затемняющиеся
10	5 А	(Adaptive cruise control) Адаптивный круиз контроль, поддержание дистанции/скорости
11	5 А	Автономный отопитель (фен, webasto)
12	10 А	Штекер диагностической системы (разъём для диагностики)
13	10 А	блок переключателей рулевой колонки
14	5 А	Для автомобилей 2008 г.в.: Выключатель СТОП сигнала
15	10 А	набор / комбинация приборов
16	10 А	Для автомобилей 2008 г.в.: телефон, телематика
17	10 А	(ESP) Электронная система динамической стабилизации
18	5 А	Левая фара (электроника фонаря)
19	5 А	Датчик дождя (сенсор)
20	5 А	Жиклеры (форсунки) омывателей переднего лобового стекла (обогреваемые)
21	5 А	Антенный усилитель (усилитель приема радио сигнала)
22	—	Пусто (Резерв)
23	5 А	Ручник (Стояночный тормоз электромеханический)
24	—	Пусто (Резерв)
25	—	Пусто (Резерв)
26	—	Пусто (Резерв)
27	—	Пусто (Резерв)
28	—	Пусто (Резерв)
29	—	Пусто (Резерв)
30	—	Пусто (Резерв)
31	15 А	Переключатель фонарей заднего хода, коробка предач (трансмиссия multitronic), компонент двигателя
32	30 А	Интеллектуальный модуль мощности водителя (подсветка зоны для ног и передние фары, сигнал (гудок), дворники (стеклоочиститель), электрорегулировка рулевой колонки)
33	25 А	Интеллектуальный модуль мощности водителя (освещение зоны слева)
34	25 А	Интеллектуальный модуль мощности водителя (освещение зоны справа)
35	20 А	Автономный отопитель (фен, webasto, вебасто)
36	30 А	Омыватели фар (ус-во чистки передних фар)
37	25 А	(ESP) Электронная система динамической стабилизации
38	30 А	Дворники (стеколоочиститель лобового стекла)
39	15 А	Панель (блок) управления левой дверью
40	25 А	Сигнал (гудок)
41	40 А	Вентилятор отопителя (печки)
42	30 А	Модуль (блок) управления электронным замком зажигания/ электрорегулировкой рулевой колонки
43	—	Пусто (Резерв)
44	35 А	Стеклоподъемники (левая сторона)

Реле за приборной панелью Audi A6, S6 (C5)

За приборной панелью у центрального держателя.

№	Функция
1	Реле малой тепловой мощности — J359
Реле усилителя тормозов — J569
2	Реле дополнительного отопителя — J8
Реле изоляции солнечных батарей 2 – J354
3	Реле высокой тепловой мощности — J360
А	Не используется
Б	Не используется
С	Предохранитель 2 дополнительного отопителя — S143
Предохранитель реле гидравлического насоса (усилитель тормозов) — S279
Предохранитель топливного насоса — S81 (модели RS6; автомобили с левосторонним управлением)
Д	Предохранитель дополнительного отопителя — S109
Предохранитель топливного насоса — S81 (модели RS6; автомобили с правосторонним управлением)
