Предохранители и реле citroen jumper (4h), 2006 — 2014

Блок под капотом

В моторном отсеке он находится почти около боковой стойки и закрыт защитной крышкой.

Общая схема

Описание предохранителей вариант 1

№	А	Назначение
1	40	Блок питания системы АВS/ ЕSР
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания
4	20	Горелка системы программируемого подогрева
5	20/ 50	Реле органов управления системы программируемого подогрева
6	40/ 60	Электр овентилятор системы охлаждения (большая частота вращения)
7	40/ 50/ 60	Электро вентилятор системы охлаждения (малая частота вращения)
8	40	Кондиционер воздуха
9	20	Насос омывателя ветрового стекла
10	15	Звуковой сигнал
11	15	ЭБУ и реле системы предподогрева дизеля
14	7,5	Фара дальнего света правая
15	7,5	Фара дальнего света левая
16	7,5	ЭБУ двигателя
17	10	ЭБУ двигателя
18	7,5	ЭБУ двигателя
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя фар
21	15	Цепь электропитания топливного насоса
22	20	ЭБУ двигателя
23	30	Цепь электропитания клапанов системы АВS/ЕSР
24	7,5	Блок управления зеркалами
30	15	Передние противотуманные фары

Описание предохранителей вариант 2

№	А	Назначение
1	40	Питание насоса системы ABS
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания – Стартер
4	20	Подогрев дизтоплива
5	20/ 50	Вентиляция салона с дополнительным программируемым обогревом (+ АКБ)
6	40/ 60	Вентилятор салона, максим. скорость (+ АКБ)
7	40/ 50/ 60	Вентилятор салона, миним. скорость (+ АКБ)
8	40	Вентилятор салона (+ ключ)
9	15	Задняя розетка 12 В (+ АКБ)
10	15	Звуковой сигнал
11	–	Не используется
14	15	Передняя розетка 12 В (+ АКБ)
15	15	Прикуриватель (+ АКБ)
16	–	Не используется
17	–	Не используется
18	7,5	Процессор двигателя (+ АКБ)
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя стекол/фар
21	15	Цепь электропитания топливного насоса
22	–	Не используется
23	30	Электромагнитные клапаны системы ABS
24	7,5	Дополнительная панель управления – Складывание наружных зеркал заднего вида (+ ключ)
30	15	Подогрев наружных зеркал заднего вида

предохранители отвечающие за прикуриватель

В центре блока размещены реле:

1. Реле дальнего света фар
2. Реле звукового сигнала
3. Реле электромагнитной муфты компрессора кондиционера
4. Реле электродвигателя вентилятора отопителя
5. Реле системы управления двигателем
6. Реле топливного насоса
7. Реле противотуманных фар
8. Реле насоса омывателя лобового стекла
9. Реле очистителя/омывателя фар.

Блок под капотом Citroen Jumper

В моторном отсеке он находится почти около боковой стойки и закрыт защитной крышкой.

Общая схема

Описание предохранителей вариант 1

№	А	Назначение
1	40	Блок питания системы АВS/ ЕSР
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания
4	20	Горелка системы программируемого подогрева
5	20/ 50	Реле органов управления системы программируемого подогрева
6	40/ 60	Электр овентилятор системы охлаждения (большая частота вращения)
7	40/ 50/ 60	Электро вентилятор системы охлаждения (малая частота вращения)
8	40	Кондиционер воздуха
9	20	Насос омывателя ветрового стекла
10	15	Звуковой сигнал
11	15	ЭБУ и реле системы предподогрева дизеля
14	7,5	Фара дальнего света правая
15	7,5	Фара дальнего света левая
16	7,5	ЭБУ двигателя
17	10	ЭБУ двигателя
18	7,5	ЭБУ двигателя
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя фар
21	15	Цепь электропитания топливного насоса
22	20	ЭБУ двигателя
23	30	Цепь электропитания клапанов системы АВS/ЕSР
24	7,5	Блок управления зеркалами
30	15	Передние противотуманные фары

Описание предохранителей вариант 2

№	А	Назначение
1	40	Питание насоса системы ABS
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания Стартер
4	20	Подогрев дизтоплива
5	20/ 50	Вентиляция салона с дополнительным программируемым обогревом (+ АКБ)
6	40/ 60	Вентилятор салона, максим. скорость (+ АКБ)
7	40/ 50/ 60	Вентилятор салона, миним. скорость (+ АКБ)
8	40	Вентилятор салона (+ ключ)
9	15	Задняя розетка 12 В (+ АКБ)
10	15	Звуковой сигнал
11	—	Не используется
14	15	Передняя розетка 12 В (+ АКБ)
15	15	Прикуриватель (+ АКБ)
16	—	Не используется
17	—	Не используется
18	7,5	Процессор двигателя (+ АКБ)
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя стекол/фар
21	15	Цепь электропитания топливного насоса
22	—	Не используется
23	30	Электромагнитные клапаны системы ABS
24	7,5	Дополнительная панель управления Складывание наружных зеркал заднего вида (+ ключ)
30	15	Подогрев наружных зеркал заднего вида

В центре блока размещены реле:

1. Реле дальнего света фар
2. Реле звукового сигнала
3. Реле электромагнитной муфты компрессора кондиционера
4. Реле электродвигателя вентилятора отопителя
5. Реле системы управления двигателем
6. Реле топливного насоса
7. Реле противотуманных фар
8. Реле насоса омывателя лобового стекла
9. Реле очистителя/омывателя фар.

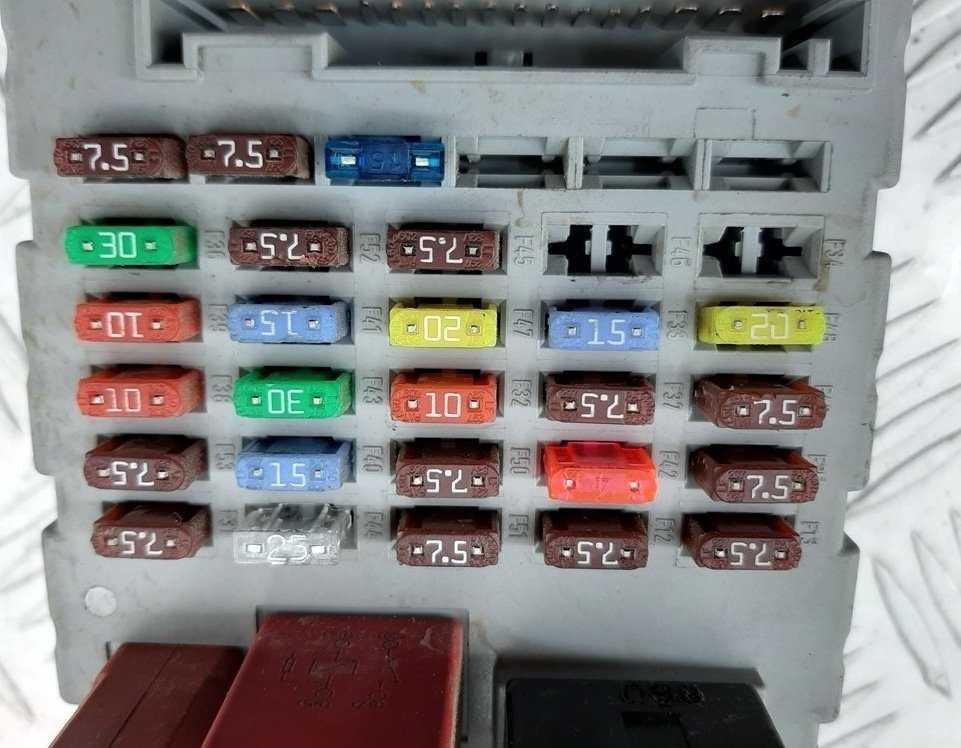

Распиновка салонного модуля предохранителей

Электрический прибор или электрическая цепь	Номинал А	Цветовое кодирование	№
Задние противотуманные фары	10 А	Красный	один
Мотор заднего стеклоочистителя	15 А	Синий	2
Серводвигатель переднего электростеклоподъемника, привод люка в крыше	15 А	Синий	4
Лампа стоп-сигнала, левая, прицеп	15 А	Синий	5
Внутреннее освещение:	20 А	Желтый	7
Освещение дверей;	20 А	Желтый	7
Переднее внутреннее освещение;	20 А	Желтый	7
Заднее внутреннее освещение;	20 А	Желтый	7
Лампочка вещевого ящика.	20 А	Желтый	7
Гнездо прикуривателя	20 А	Желтый	7
Кнопка управления люком, кнопки электростеклоподъемников импульсного типа.	30 А	Светло-зеленый	9
Диагностический разъем OBD2, розетка +12В для задних пассажиров	15 А	Синий	10
Блок управления АКПП, питание магнитолы, питание +12В многофункционального дисплея и переключателей под рулевой колонкой	15 А	Синий	11
Комплексный взрыватель для:	10 А	Красный	12
Правый передний и задний габаритные огни;	10 А	Красный	12
Освещение номерного знака прицепа;	10 А	Красный	12
Дистанционное управление открытием дверей и постановкой/снятием с охраны;	10 А	Красный	12
Аварийное освещение;	10 А	Красный	12
Освещение пепельницы;	10 А	Красный	12
Подсветка управления кондиционером;	10 А	Красный	12
Датчик положения рычага автоматической коробки передач;	10 А	Красный	12
Подогрев передних сидений;	10 А	Красный	12
Блок управления регулировкой высоты фар.	10 А	Красный	12
Замок супер замок, рельсовый замок	30 А	Светло-зеленый	14
Сервопривод стеклоподъемника задней двери	30 А	Светло-зеленый	15
Схема включения блоков управления двигателем, штатная сигнализация, система AirBag, датчик копоти, кнопки на рулевой колонке	10 А	Апельсин	шестнадцать
Тормозные лампы правого и дополнительного света	10 А	Красный	17
2 датчика тормозной системы, кнопки на рулевой колонке, диагностический разъем OBDII, датчик нажатия педали сцепления, проверка уровня охлаждающей жидкости, выключатель стоп-сигнала	10 А	Красный	18
Энергосберегающий шунт PARC	30 А	Светло-зеленый	19
Габаритные огни слева, спереди и сзади,	10 А	Красный	22
подсветка прицепа и номера автомобиля	10 А	Красный	22
Стандартный звонок сирены, внутренний объемный датчик	15 А	Синий	23
Панель приборов, центральный дисплей, кондиционер, радио	15 А	Синий	24
Стекло заднего вида с обогревом	30 А	Светло-зеленый	26

Описание для 2-го поколения Citroen C3 (с 2010 года)

Блок предохранителей под капотом

Общая схема

Расшифровка

1. 20 Питание ЭБУ двигателя, управление электровентилятором, главное реле многофункционального процессора двигателя
2. 15 Звуковой сигнал
3. 10 Омыватель переднего и заднего стекол
4. 20 Дневное освещение
5. 15 Подогреватель дизтоплива (на дизельных модификациях), топливный насос (на бензиновых модификациях)
6. 10 Процессор систем ABS/ESP, реле отключения систем ABS/ESP, дублирующий контактор стоп-сигналов
7. 10 Электрический усилитель рулевого управления
8. 25 Выключатель стартера
9. 10 Блок коммутации и защиты (на дизельных модификациях)
10. 30 Электромагнитный клапан ТНВД (на дизельных модификациях), инжекторы и катушки зажигания (на бензиновых модификациях)
11. 40 Электровентилятор системы кондиционирования воздуха
12. 30 Малая/большая скорость работы очистителя ветрового стекла
13. 40 Питание интеллектуального коммутационного блока (+ от замка зажигания)
14. 30 Электропитание клапана VALVETRONIC (бензиновый двигатель)
15. 10 Правая фара дальнего света
16. 10 Левая фара дальнего света
17. 15 Левая фара ближнего света
18. 15 Правая фара ближнего света
19. 15 Электропитание многофункционального процессора двигателя (на бензиновых модификациях), электромагнитные клапаны системы охлаждения надувочного воздуха (на дизельных модификациях)
20. 10 Электропитание многофункционального процессора двигателя (на бензиновых модификациях), электромагнитный клапан системы регулирования давления турбонаддува (на дизельных модификациях), датчик уровня охлаждающей жидкости (на дизельных модификациях)
21. 5 Электропитание вентилятора системы охлаждения, реле систем АРС, ABS/ESP

Перечень предохранителей больших номиналов

• MF1 60 Электровентилятор системы охлаждения
• MF2 30 Процессор систем ABS/ESP
• MF3 30 Процессор систем ABS/ESP
• MF4 60 Электропитание интеллектуального коммутационного блока
• MF5 60 Электропитание интеллектуального коммутационного блока
• MF6 Не используется
• MF7 Блок предохранителей салона
• MF8 Не используется

Блок предохранителей в салоне

Схема расположения предохранителей Citroen C3

• FH36 5 Коммутационный блок прицепа
• FH37 15 Электропитание электрического разъема для подключения дополнительного оборудования жилого прицепа
• FH38 20 Навигационная система
• FH39 20 Обогрев сидений
• FH40 30 Коммутационный блок прицепа

F1 15 Очиститель заднего стекла F2 Не используется F3 5 ЭБУ подушек безопасности и пиротехнических преднатяжителей F4 10 Датчик угла поворота рулевого колеса, кондиционер, контактор сцепления, насос для подачи присадки в сажевый фильтр, диагностический разъем, датчик расхода воздуха F5 30 Панель управления стеклоподъемниками, управление стеклоподъемником пассажира, электродвигатель переднего стеклоподъемника F6 30 Электродвигатель заднего стекломидьемника и электродвигатель стеклоподьемника двери водителя F7 5 Плафоны освещения, передний плафон индивидуального освещения, подсветка перчаточного ящика, переносная лампа, задние плафоны индивидуального освещения F8 20 Многофункциональный дисплей, автомагнитола, навигационная система F9 30 Автомагнитола (дополнительная установка), розетка 12 В F10 15 Подрулевые переключатели F11 15 Замок зажигания, диагностический разьем F12 15 Датчик дождя/освещенности, коммутационный блок прицепа F13 5 Основной контактор стоп-сигналов, коммутационный блок двигателя F14 15 Компьютер системы помощи при парковке, блок сигнализаторов о непристегнутых ремнях безопасности, компьютер подушек безопасности, панель приборов, кондиционер, USB Box F15 30 Блокирование замков F16 Не используется F17 40 Обогрев заднего стекла и наружных зеркал заднего вида SH Шунт PARC

Общая информация о предохранителях и реле и их назначение

Предохранители на Ситроене Джампере предотвращают разрушение потребителей при высокой температуре.

Достоинства прерывателей тока:

• безотказность;
• высокая скорость срабатывания.

Защитные аппараты характеризуются следующими параметрами:

• предельным током (10 и 20 А);
• напряжением пробоя (менее 100 Вольт);
• номинальным временем отключения при 30°С (от 40 до 3 600 секунд).

Предохранитель прикуривателя

Электрическое устройство гарантирует безопасность движения автобуса. Прикуриватель используют для соединения потребителей с бортовой электрической сетью. Плавкая перемычка (ПП) F15 защищает механизм от действия токов высокого напряжения.

Устройство для подключения электроприборов крепится на панель серии S1039. В случае выхода вставки из строя пользователь заменяет сгоревший элемент на предохранитель аналогичного номинала.

Описание для 1-ого поколения

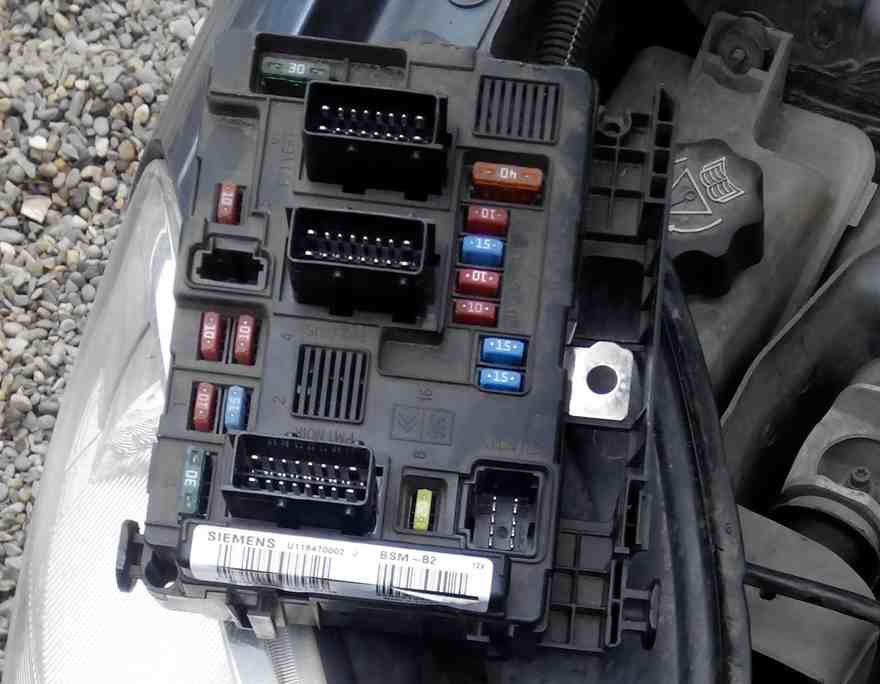

Блок с предохранителями под капотом

Зафиксировать положение

Реальное фото агрегата

Общая схема

Описательная таблица

№	Цепь защиты
один	10 А	Фонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления
2	15 А	Топливный насос
3	10 А	Электронный блок управления (ЭБУ) системы АБС
4	10 А	Блок управления двигателем
5	10 А	Замена
6	15 А	Передние противотуманные фары
7	20 А	Омыватели фар
8	20 А	ЭБУ двигателя, реле вентилятора
9	15 А	Левая лампа ближнего света
10	15 А	Правая лампа ближнего света
11	10 А	Левая лампа дальнего света
12	10 А	Правая лампа дальнего света
тринадцать	15 А	Звуковой сигнал
14	10 А	Очиститель окон
15	30 А	Датчики двигателя
шестнадцать	30 А	Воздушный насос
17	30 А	Дворники
18	40 А	Электрический вентилятор для системы кондиционирования

Блок с предохранителями в салоне партнер

Схема

Таблица расшифровки

№	Цепь защиты
F1	Стеклоомыватель 15А (с распашными дверцами), розетка 12В (Modutop)
F4	Приборная панель автомагнитола 20А, дисплей, СОМ2000
F5	15А Сирена сигнализации
F6	Диагностический разъем 10А Ситроен Берлинго
F7	15А Противоугонная
F9	Обогрев сидений 30А, электровентилятор Modtop
F10	40A Обогрев заднего стекла, электрообогрев наружных зеркал
F11	15A Очистите заднее стекло
F12	30А люк с электроприводом, электростеклоподъемники Citroen Berlingo
F14	10А ВАН COM2000 сеть
F15	VAN 15A сетевая панель приборов, магнитола, дисплей
F16	Электрозамки 30А
F20	10A Правый задний стоп-сигнал
F21	15А Задний левый стоп-сигнал
F22	Предохранитель прикуривателя 20А Citroen Berlingo, розетка 12 В, электропривод наружных зеркал, освещение салона, направленный свет для чтения карт и документов

Расположение блоков предохранителей на Ситроене Джампере 3

Автобус Citroen Jumper дебютировал на европейском рынке в 1994 г. Цельномонолитный фургон имел 3 варианта высоты и 4 – длины. В 2011 г. машина была укомплектована магнитолой, кондиционером, селектором КПП и прикуривателем.

Премьера минивэна в России состоялась в 2014 г. Изменились силовые агрегаты и дизайн задних фар. В 2012 г. автобус был укомплектован креслами с электромеханической регулировкой, аудиосистемой, базовым компьютером.

В 2019 г. на автобусе были установлены атермическое стекло, ограничитель скорости, видеокамера.

В подкапотном пространстве

Минивэн 2011/2013 годов выпуска (2-е поколение) оснащен установочным агрегатом, включающим 30 преобразователей напряжения.

Плавкие вставки на позициях F1–F30 обеспечивают работу энергопотребителей:

• механизмов АС;
• замка зажигания;
• вентилятора;
• кондиционера;
• омывателя ветрового стекла;
• системы подогрева дизельного мотора;
• ЭБУ;
• клапанов ABS;
• ПТФ.

Звуковой сигнал контролирует перемычка F10 (15 А).

2-я версия расположения вставных конструкций представлена на схеме:

Доступ к блоку под капотом.

Прикуриватель защищает выключатель F15 (15 А). В установочном боксе находятся 4 запасных элемента: F11, 16, 17, 22. Дополнительную панель управления контролирует прерыватель F24. За бесперебойную зарядку USB разъемов отвечают вставки №№ 9, 14, 15. Перемычка F22 защищает стартер.

Блоки в салоне

В пассажирском отсеке находится набор предохранителей, представленный в 2 вариантах. Главный блок включает 22 плавкие перемычки.

Преобразователи напряжения подключены к следующим устройствам:

• механизму освещения салона (№ 32);
• аварийным фонарям (№ 34);
• магнитоле (№ 36);
• стоп-сигналу (F37);
• стеклоподъемнику (№ 47-4);
• фонарям заднего хода (F51);
• противотуманным устройствам (F92–93).

Вторая версия установочного модуля представлена на схеме:

Доступ к блоку в салоне.

За устройство для прикуривания отвечает преобразователь на позиции F44. Перемычка № 47 контролирует дворник.

Моторного отсека

Блок укомплектован вставками номиналом 7,5, 10, 15, 20 А.

Низковольтные прерыватели серии S1035, mini, плоской формы, ножевые предназначены для защиты потребителей:

• корректора наклона осветительных устройств (F13);
• аварийной сигнализации (№ 32);
• задней электрической розетки (№ 33);
• прибора для измерения воды в дизельном топливе (F35);
• механизма регулировки дверных запирающих устройств;
• батареи;
• электрических коммутационных выключателей (№ 3);
• системы программированного отопителя (F39);
• печки (F40–41);
• микропроцессора (№ 42);
• выключателя зеркал (F45);
• датчика дождя и автомагнитолы (F 49).

Где находится предохранитель поворотников на Citroen Jumper?

Теперь мы будем искать где предохранитель указателя поворота на вашем Citroen Jumper является. Указатели поворота подключены к нескольким электронным элементам, и на вашем автомобиле может быть несколько предохранителей, подключенных к нему, в зависимости от года выпуска и имеющихся у него опций. Однако в дополнение к предохранителям есть еще реле, которое управляет работой вашего кондиционера. Мы будем друг за другом помогать вам найдите предохранитель и реле указателя поворота на вашем Citroen Jumper .

Замена предохранителей внутренних указателей поворота вашего Citroen Jumper

.Сначала мы сосредоточимся на внутренних предохранителях поворотников вашего Citroen Jumper. Для этого вам придется иди к блоку предохранителей твоей машины . Если вы не можете найти его, имейте в виду, что он находится близко к рулевому колесу, вы найдете его точное положение благодаря руководству вашего Citroen Jumper.

Просмотрите руководство по эксплуатации на крышке блока предохранителей

чтобы найти предохранитель (и) указателя поворота вашего Citroen Jumper проверьте все предохранители, в названии которых есть слово «загорается».

Осторожно извлеките предохранитель (и) указателя поворота с помощью плоскогубцев и проверьте состояние нити накала.

Если один из них вышел из строя, замените его новым предохранителем. В качестве последнего решения вы можете отнести свою машину к автомеханику, чтобы он подробнее рассмотрел причину вашей проблемы.

После замены предохранителя указателя поворота в автомобиле соберите и проверьте фары.

Замена реле предохранителей поворотников Ситроен Джампер

Наконец, теперь мы узнаем, как проверить состояние реле указателя поворота в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Citroen Jumper, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть крышки на предмет положения реле указателя поворота или обратитесь к руководству по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
• Поменяйте местами реле с другим реле, чтобы проверить свои поворотные огни, или замените его новым.

Теперь ты знаешь как найти предохранитель указателя поворота вашего автомобиля , если вы ищете другие предохранители как предохранитель стартера на Citroen Jumper, или предохранитель звукового сигнала, не думайте дважды, чтобы получить совет из нашего веб-контента, посвященного этим предохранителям.

Дополнительные советы по Citroen Jumper см. Citroen Jumper категория.

Найдите предохранитель прикуривателя в Ситроен Джампере

Прикуриватель в автомобиле Ситроен Джампер имеет предохранитель, который защищает от перегрузок и возможных коротких замыканий. Расположение предохранителя прикуривателя может немного отличаться в разных моделях автомобиля, но обычно он находится в блоке предохранителей.

Чтобы найти предохранитель прикуривателя, вам необходимо:

Откройте капот автомобиля.
Найдите блок предохранителей, который обычно расположен находится неподалеку от аккумулятора или в моторном отсеке.
Откройте крышку блока предохранителей.
Внутри блока предохранителей вы найдете набор предохранителей разных видов и описаний

Предохранитель прикуривателя обычно отмечен специальной меткой «ACC» или «CIGAR» и имеет ампераж, обычно в пределах 15-20 Ампер.
Осторожно вытащите предохранитель прикуривателя из блока предохранителей.. Если вы не уверены, какой именно предохранитель прикуривателя нужно заменить, рекомендуется обратиться к руководству по эксплуатации автомобиля Ситроен Джампер или обратиться к специалистам сервисного центра

Если вы не уверены, какой именно предохранитель прикуривателя нужно заменить, рекомендуется обратиться к руководству по эксплуатации автомобиля Ситроен Джампер или обратиться к специалистам сервисного центра.

Важная информация о расположении предохранителя прикуривателя на Ситроен Джампер

Предохранитель прикуривателя на Ситроен Джампер расположен в блоке предохранителей, который находится в салоне автомобиля.

Для того чтобы найти предохранитель прикуривателя, вам необходимо:

1. Открыть дверь водителя и пройти в салон.
2. Найти панель с предохранителями, которая находится снизу рулевого колеса.
3. Снять крышку панели с помощью отвертки или пластикового отвала.
4. Внимательно изучить схему расположения предохранителей, которая находится на внутренней стороне крышки панели.
5. Найти предохранитель прикуривателя согласно схеме и проверить его на целостность.
6. При необходимости заменить предохранитель на аналогичный новый.
7. Установить крышку панели с предохранителями на место.

При обнаружении неисправности прикуривателя, рекомендуется обратиться к специалисту Сервисного центра Citroen для выполнения ремонтных работ.

Расположение прикуривателя в Ситроен Джампере

В автомобиле Ситроен Джампер разъем для прикуривателя (или гнездо для зарядки мобильных устройств) обычно располагается на панели приборов в центре салона или на центральной консоли. Обычно гнездо прикуривателя выделено отдельной отверстие круглой формы и имеет крышку для защиты от пыли и грязи.

В некоторых моделях Ситроен Джампер гнездо прикуривателя может также находиться в отделении для хранения, расположенном между передними сидениями. Это удобное расположение позволяет водителю и пассажирам легко доставать кабель для зарядки устройств или подключения других электронных аксессуаров.

Предохранитель для прикуривателя обычно расположен в блоке предохранителей, который находится в салоне автомобиля. Расположение блока предохранителей может варьироваться в зависимости от конкретной модификации Ситроен Джампер. В большинстве случаев блок предохранителей расположен под щитком приборов, непосредственно под рулевой колонкой. Для доступа к предохранителю прикуривателя необходимо открыть щиток приборов, обычно при помощи ручки или защелки.

Необходимо отметить, что расположение прикуривателя и блока предохранителей может отличаться в зависимости от комплектации автомобиля и года выпуска. Если вы не уверены, где именно находится гнездо прикуривателя или блок предохранителей в вашем Ситроен Джампере, рекомендуется обратиться к руководству пользователя или обратиться к квалифицированному специалисту.

Обратитесь к специалисту при затруднениях

Если вы не можете найти предохранитель прикуривателя в Ситроен Джампере, рекомендуется обратиться к опытным специалистам. Они смогут вам помочь в определении точного расположения предохранителя и провести необходимую замену.

Следует помнить, что работа с электрической системой автомобиля требует определенных знаний и навыков. Неправильное обращение с предохранителем может привести к неисправности электроники и даже вызвать пожар.

Если у вас возникают затруднения или вопросы относительно предохранителя прикуривателя в Ситроен Джампере, рекомендуется обратиться к авторизованным сервисным центрам и квалифицированным автомеханикам. Они окажут вам профессиональную помощь и смогут решить любую проблему связанную с предохранителями автомобиля.

Не стоит рисковать своей безопасностью и безопасностью окружающих пытаясь самостоятельно разобраться с проблемой, если у вас недостаточно знаний и опыта. Лучше доверить данную задачу специалистам, которые смогут произвести все необходимые проверки и замены в соответствии со стандартами и требованиями производителя.

Предохранители в салоне

В салоне имеются 2 блока предохранителей Citroen Jumper.

Основной блок в приборной панели

Находится с левой стороны, под защитной крышкой.

Макет — вариант 1

 Идентификация предохранителя

№	А	Назначение
12	7,5	Проходящий луч справа
13	7,5	Проходящий луч слева
31	5	Реле процессора моторного отсека — Реле процессора приборной панели (+ ключ)
32	7,5	Освещение кабины (+ аккумулятор)
33	7,5	Датчик контроля состояния аккумулятора в исполнении «стоп-старт» (+ аккумулятор)
34	7,5	Внутреннее освещение микроавтобусов — Предупредительные огни
36	10	Автомобильное радио — Управление кондиционером — Охранная сигнализация — Тахограф — Процессор выключателя отключения аккумулятора — Программатор дополнительного отопления (+ аккумулятор)
37	7,5	Выключатель стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ)
38	20	Система центрального замка
42	5	Микропроцессор и датчик ABS — датчик ASR — датчик CDS — выключатель стоп-сигнала
43	20	Стеклоочиститель ветрового стекла (+ клавиша)
47	20	Электрические стеклоподъемники со стороны водителя
48	20	Электрические стеклоподъемники, пассажирская сторона
49	5	Процессор системы помощи при парковке — Автомобильное радио — Переключатели на рулевом колесе — Центральная и боковая панель управления — Вторичная панель управления — Процессор выключателя аккумулятора (+ ключ)
50	7,5	Процессор подушек безопасности и преднатяжителей ремней безопасности
51	5	Хронотахограф — Процессор усилителя руля — Кондиционер — Задние фонари — Датчик воды в дизельном топливном фильтре — Датчик расхода (+ ключ)
53	7,5	Панель приборов
89	—	Не используется
90	7,5	Левосторонний светофор
91	7,5	Фара дальнего света правая
92	7,5	Левая противотуманная фара
93	7,5	Правая противотуманная фара

Пример фотографии варианта 2

Диаграмма

Интерпретация

12	7,5	Проходящий луч справа
13	7,5	Проходящий луч слева — Поперечный отражатель фар
31	7,5	Подача питания на реле
32	10	Внутреннее освещение микроавтобуса — Система сигнализации
33	15	Электрическая розетка 12 В, задняя
34	—	Не используется
35	7,5	Задние фонари — Датчик воды в дизельном топливе
36	20	Блок управления разблокировкой/блокировкой замка двери
36	15	Центральный замок — Аккумулятор
37	10 7,5	Выключатель стоп-сигнала — Третий стоп-сигнал — Приборная панель
38	10	Электрические реле
39	10	Автомобильное радио — Диагностический разъем — Сирена охранной сигнализации — Программируемое управление отопителем — Пульт управления кондиционером — Хронотахограф — Батарея
40	15	Обогрев заднего стекла (слева), зеркало заднего вида (со стороны водителя)
41	15	Обогрев: Заднее стекло (справа), зеркало заднего вида (со стороны пассажира)
42	7,5	Микропроцессор и датчик ABS — датчик ESR — выключатель стоп-сигнала — датчик ESR — датчик DSC
43	30	Мотор стеклоочистителя ветрового стекла
44	20	Прикуриватель — 12-вольтовая электрическая розетка спереди
45	7,5	Переключатель электрических стеклоподъемников и зеркал (со стороны водителя) — Электрические стеклоподъемники со стороны пассажира
46	—	Не используется
47	20	Электродвигатель стеклоподъемника со стороны водителя
48	20	Мотор стеклоподъемника со стороны пассажира
49	7,5	Датчик дождя/света — Автомобильное радио — Электродвигатель стеклоподъемника со стороны водителя — — Охранная сигнализация — Органы управления
50	7,5	ЭБУ подушек безопасности и преднатяжителей
51	7,5	Хронотахограф — Регулятор скорости — Панель управления кондиционером
52	7,5	Реле электрической цепи кабины
53	7,5	Панель приборов — Задний противотуманный фонарь

Отдельные реле могут быть установлены в нижней части устройства.

Блок рядом с пассажирским сидением

Диаграмма — Вариант 1

Описание

54	Не используется
55	15A Подогрев сидений
56	15A 12-вольтовая электрическая розетка для задних пассажиров
57	10Дополнительный обогрев под сиденьями
58	15A Обогрев заднего левого стекла
59	15A Обогрев заднего правого стекла
60	Не используется
61	Не используется
62	Не используется
63	10A Управление вспомогательным обогревом пассажиров задних сидений
64	Не используется
65	30A Вентилятор отопителя заднего сиденья заднего ряда

Схема подключения — Вариант 2

Обозначение цепи

1	—
2	Реле автомобильного прикуривателя
3	Реле освещения
4	—
5	—
6	—
7	—
F54	(10A) Кондиционирование/отопление
F55	(15A) Обогрев сидений
F56	(15A)
F57	(10A) Кондиционирование/отопление
F58	(10A) Жгут проводов фар
F59	(7,5A) Система активной подвески
F60	(10A) Кондиционирование/отопление
F61	(30A) Кондиционирование/отопление

Проблема с освещением номерного знака моего Citroen Jumper

Если поиск и замена предохранителя освещения номерного знака не устранили проблему, вам следует подумать об этом. ваша лампочка перегорела.

Неужели проблема с предохранителем в подсветке номерного знака моего Citroen Jumper?

В этом случае простая его замена дает возможность решить проблему с вашим Citroen Jumper. Проведите тест, заменив лампочку, и проверьте результат. Если ничего не изменится, возможны несколько вариантов.

Если дело не в лампочке, давайте посмотрим на другие типы проблем:

Во-первых, возможно, что ваш блок BSI неправильно откалиброван, и чтобы он больше не посылал мощность, необходимую для зажигания. Его миссия — отправить электрические сигналы к различным функциям вашего Citroen Jumper, чтобы они выполнялись. В гараже можно провести несколько простых и быстрых тестов, чтобы проверить, правильно ли он работает на вашем Citroen Jumper.

Проблема с коробкой BSI на моем Citroen Jumper: больше нет подсветки номерного знака

В противном случае, если ваш блок BSI работает нормально, убедитесь, что что кабели не повреждены. То же самое, отключение электричества. Вам придется демонтировать обшивку багажника вашего Citroen Jumper, чтобы добраться до различных кабелей.Если все эти проверки были проведены, но по-прежнему ничего не работает, то вам доступны несколько вариантов, это исходит предохранитель освещения, у которого есть проблема.

Полезно знать, предохранитель освещения номерного знака на вашем Citroen Jumper не соответствует только этой функции. Другими словами, если у вас есть неисправность только в этом конкретном освещении, в этой ситуации ваша ошибка не в этом предохранителе, что является обычным явлением.

Если, однако, габаритные огни не работают или вы замечаете другие одновременные поломки вашего Citroen Jumper, то в этом случае велика вероятность, что он подключен к соответствующему предохранителю.

Местоположение предохранителя прикуривателя в Ситроен Джампере

В Ситроен Джампере предохранитель прикуривателя находится в блоке предохранителей, расположенном в салоне автомобиля. Чтобы найти и заменить предохранитель прикуривателя, следуйте указаниям:

1. Откройте дверь водителя и расположите панель с предохранителями на боковой стороне салона.
2. Откройте панель предохранителей, снимая пластиковую защитную крышку.
3. Найдите предохранитель прикуривателя. Он может быть обозначен символом «ACC» или «PWR».
4. Проверьте состояние предохранителя, сравнив его с другими предохранителями. Если предохранитель сгорел или поврежден, замените его на новый предохранитель того же типа и номинала.
5. Поставьте новый предохранитель в соответствующее гнездо и закройте панель предохранителей.

Убедитесь, что предохранитель прикуривателя установлен правильно и плотно прижат. После того, как вы заменили предохранитель, проверьте работоспособность прикуривателя, подключив устройство с использованием прикуривателя.

Обращайте внимание на состояние предохранителей и регулярно проверяйте их на наличие повреждений. Неправильное функционирование прикуривателя может быть связано с проблемами с предохранителем, поэтому в случае неисправности рекомендуется обратиться к специалистам
