Предохранители ситроен с8 (dw), 2009

Зачем менять предохранители поворотников на Citroen C8?

.Итак, начнем нашу статью о расположении предохранителя поворотника вашего Citroen C8 интересом его изменения. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. Действительно, если ваш не работает поворотник на ситроен с8 более того, если вы уже убедились, что лампа не перегорела, вполне возможно, что причиной является предохранитель. Вы должны знать, что предохранитель действует как блок безопасности для предотвращения перенапряжения на вашем Citroen C8 . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. В общем, вам захочется замените предохранитель указателя поворота Citroen C8, когда он больше не работает без видимой причины .

Замена предохранителей

Перед тем как приступить к замене перегоревшей плавкой вставки, необходимо:

выключить зажигание и отключить все потребители электроэнергии;
пользуясь таблицами и схемами, приведенными в руководстве по эксплуатации определить сгоревший элемент;
определить и устранить неисправность, которая привела к выходу плавкой вставки из строя.

Ознакомиться с процессом замены сгоревшего предохранителя можно, посмотрев видеоролик:

Советы:

Для извлечения плавких вставок из посадочных гнезд используйте специально предназначенный для этого пинцет.
Для замены сгоревшего элемента применяйте только новые предохранители того же номинала или цвета. Установка несоответствующей плавкой вставки может привести к поломке или даже к возгоранию какого-либо электромеханического или электронного узла.

Замена предохранителей и реле

Для замены предохранителей необходимо выполнить следующие действия:

Прежде всего, выявить причину неисправности, чтобы в дальнейшем ее устранить.
Отключить клеммы от аккумулятора.
Произвести замену предохранителя.

Предохранитель должен соответствовать цвету, номиналу и маркировке, которые указаны под крышкой блока и в таблицах.
Следует использовать только специальный пластиковый пинцет, так как металлические инструменты могут повредить целостность электрической цепи и стать причиной не только выхода из строя какого-либо важного узла, но и возгорания всей машины.

В результате следует сказать, что отправляясь в дальнюю дорогу, нужно обязательно иметь с собой набор запасных предохранителей, чтобы устранить поломку в случае необходимости.

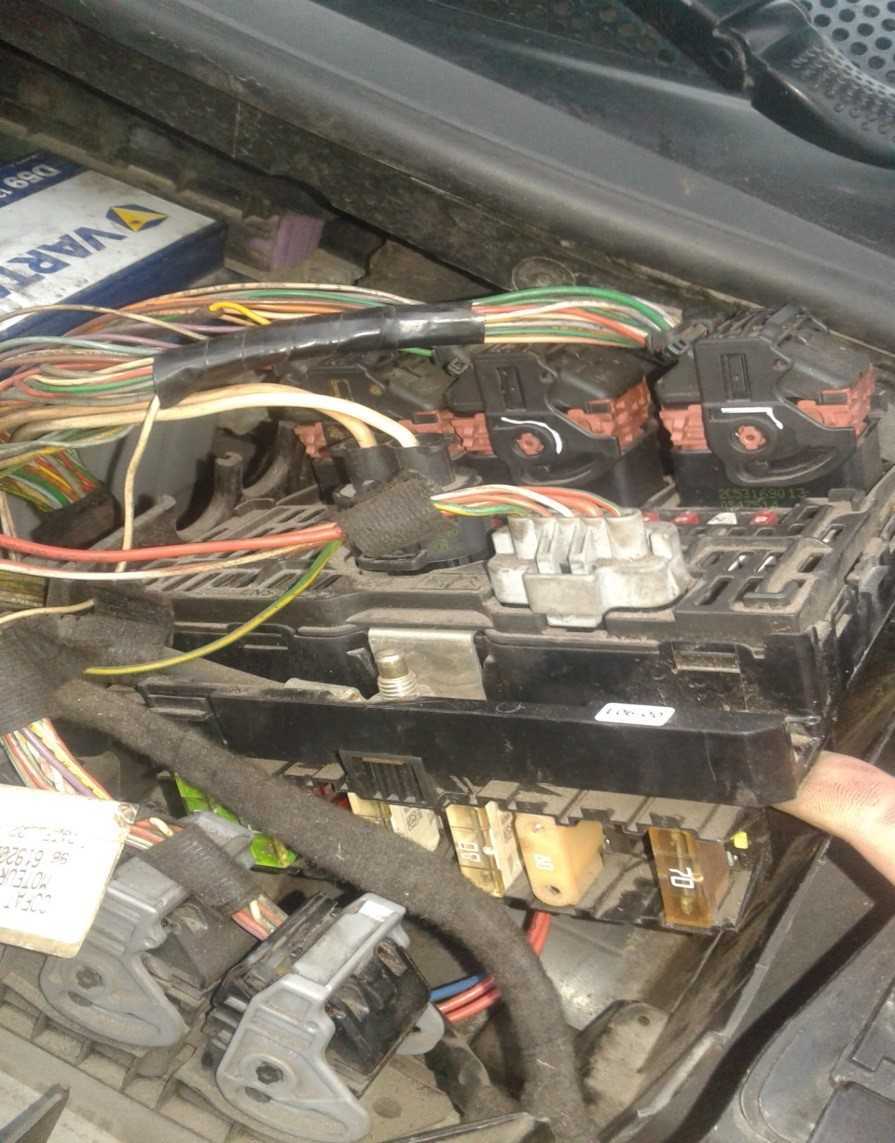

Моторный отсек

Правая часть подкапотного пространства (по движению авто) содержит монтажный блок, где расположены плавкие перемычки к остальным электроцепям и узлам автомобиля

Назначение их следующее:

Показатель силы тока	Название контура, защищаемого контроллерами	Номер разъема на схеме
20А	Аудиосистема	1
10А	Электроника кузова, беспровод. упр-ние, руль, давление в шинах, часы, багажное отделение (крышка)	2
10А	Свет в салоне, багажнике, подсветка зеркал	3
–	–	4
20А	Подогрев щеток в покое	5
–	–	6
7,5А	Противотуманка	7
30А	Аудиосистема	8
30А	Стартер	9
20А	Элементы с маркировкой «EFI №1», «EFI №2», впрыск топлива	10
–	–	11
15А	Элементы с маркировкой «METER», «IGN», «A/B», впрыск топлива	12
10А	Сочетания узлов	13
7,5А	Стартер, предохранитель с маркировкой «IG2»	14
10А	Кондиционирование, система определения пассажира на переднем сидении, «умная система» входа и старта	15
10А	Блокирование руля	16
30А	Элементы с маркировкой «DOME», «ECU-B №1», «RADIO»	17
10А	Клаксон	18
10А	Устройство импульсного впрыска	19
20А	Расходование воздуха, топливонасос, контроллер кислорода сзади	20
7,5А	Показатель электротока	21
10А	Подогрев зеркал, впрыск топлива	22
10А	Контроллер воздухораспределения, VSV, ACIS VSV	23
10А	Впрыск топлива	24
10А	Освещение дальнее левое, детектор дальнего	25
10А	Освещение дальнее правое	26
–	–	27
10А	Фара ближнего слева	28
10А	Фара ближнего справа	29
30А	Охлаждающая двигатель установка	30
50А	Контроль кондиционирования	31
50А	Дневное освещение, элементы с маркировкой «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI»	32
30А	Отопление дополнительное	33
30А	Отопление дополнительное	34
30А	Обогреватель стекла сзади, элементы с маркировкой «MIR HTR»	35
30А	VSC	36
30А	Охлаждение	37
50А	VSC	38
80А	ЭУР	39
120А	Элементы с маркировкой «ABS №1», «ABS №2», «PTC HTR №1», «PTC HTR №2», «DEICER», «HTR», «RDI FAN», «CDS FAN», «FOG FR», «DEF»	40
5А	Очистители стекол и дождевой контроллер	41
10А	Запасные контроллеры	42
20А	43
30А	44
Реле
Система управления мотором (EFI-MAIN №2)	R1
Зажигание (IG2)	R2
Топливонасос (C/OPN)	R3
Переключатели	R4
Световая техника (H-LP)	R5
Упр-ние мотором (EFI-MAIN №1)	R6
Подогрев стекла сзади (DEF)	R7
Контроль дневного света	M1

Блок предохранителей под капотом Kia Rio 4

Где предохранители под капотом Киа Рио 4 ?

В его состав входят релейные устройства типа МИКРО, обеспечивающие работу следующего оборудования:

подогрев элемента топливного фильтра — PTC HEATER;
стартер;
топливный насос — FUEL PUMP;
дворники 1, 2;
ослепительный;
вентилятор охлаждения №1, 2 радиатора силового агрегата Киа Рио 4-го поколения;
кондиционер;
вентилятор кондиционера;
заблокировать фары;
сигнал.

Также предусмотрено ГЛАВНОЕ реле типа МИНИ.

Предохранители моторного отсека Kia Rio 4 поколения также имеют буквенное и символическое обозначение. Назначение буквенного обозначения предохранителей:

ALT — силовые цепи IG 1, 2, АКБ 1,2, 3, PTC HEATER, ЭБУ вентилятора охлаждения радиатора, ЭБУ 1, 3, TCU 2, ТОПЛИВНЫЙ НАСОС, ближний свет, сигнал, кондиционер, РОЗЕТКА ПИТАНИЯ 1 (125 и 150A соответственно для модификаций Киа Рио 4 поколения с двигателем 1,4 и 1,6 л);
IGN COIL — конденсатор, катушки зажигания (20А);
ИНЖЕКТОР — топливные форсунки, ЭБУ двигателя, трансмиссия (15А);
B / UP LAMP — фонарь заднего хода (10А);
IG 1 — замок зажигания, ACC и IG 1 (30А);
IG 2 — выключатель зажигания, пуска и IG 2 (40А);
PTC HEATER — обогрев элемента топливного фильтра (50А);
FUEL PUMP — топливный насос (15А);
POWER OUTLET 1 — разъем реле для подключения дополнительного оборудования (40А).

Название, предназначение моторного отсека Киа Рио четвертого поколения сливается с условным обозначением:

Расположение предохранителей в Kia Rio 4

МДПС 1 — электроусилитель руля (80А);
Обогрев заднего стекла — система обогрева заднего стекла (40А);
ABS 1, 2 — ESC (40А);
Fan — реле вентилятора охлаждения кондиционера (40А);
Стеклоочиститель — электропривод, реле части передних дворников, переключатель на рулевой колонке (10А);
ЭБУ 2 — разъем (10А);
Правая и левая фара — соответственно правая, левая ближний свет, дальний свет (10А);
Аккумулятор 1 — разводка питания на задние ПТФ, ДХО, датчик положения педали тормоза, плафон, автоматический замок дверей (40А);
Аккумулятор 2 — цепи питания предохранителей привода стеклоподъемника водителя с предотвращением защемления, подогрева заднего ряда сидений, реле стеклоподъемника (50 А);
Вентилятор — реле 1, 2 вентилятора охлаждения ДВС (40А);
ЭБУ 1 — главное реле (30А);
МА 2 — ЭБУ силового агрегата трансмиссии (20А);
Левая фара — реле ближнего света, дальнего света левой фары в сборе (20А);
Сигнал — реле звукового сигнала (10А);
ЭБУ 3 — ЭБУ силового агрегата трансмиссии (15А);
Кондиционер — часть реле системы кондиционирования (10А);
Аккумулятор 3 — цепи питания поворотников, стоп-сигналов, передних ПТФ, программы экстренного вызова, иммобилайзера, электронного ключа и задних габаритов (40А).

Проблемы с электроникой: способ диагностики и решения

Существует рекомендация: проверять предохранители после выявления неполадок в электронике. Конечно, ввиду отсутствия других очевидных причин, например, разраженного аккумулятора, попадания воды на поврежденную проводу, контакты и т. д. Для проверки предохранительных компонентов обычно применяют:

визуальный осмотр;
мультиметр;
сканер Can Clip (потребуется ноутбук).

Простое рассматривание работает хорошо, однако не всегда дает полную точность. Повреждения могут быть незаметны. Мультиметр дает правильный результат. Также он позволяет определить поврежденную проводку и неполадки в самих электроприборах.

Тестер Can Clip благодаря компьютерному диагностированию всего оборудования уберегает от лишней траты времени. В частности, по результатам диагностики можно понять, нужно ли доставать защитно-коммутационный блок или проблема в другом.

Следует» помнить, что замена предохранителя не является панацеей. Она адекватна при случайных замыканиях. Если начинает выходить из строя определенное устройство, серьезная поломка только откладывается. Например, в Рено Сценик подобным образом наблюдаются проблемы со стартером: он не работает, пока не заменить предохранительный элемент, а причина – сломанное тяговое реле.

Предохранители в салоне ситроен с4

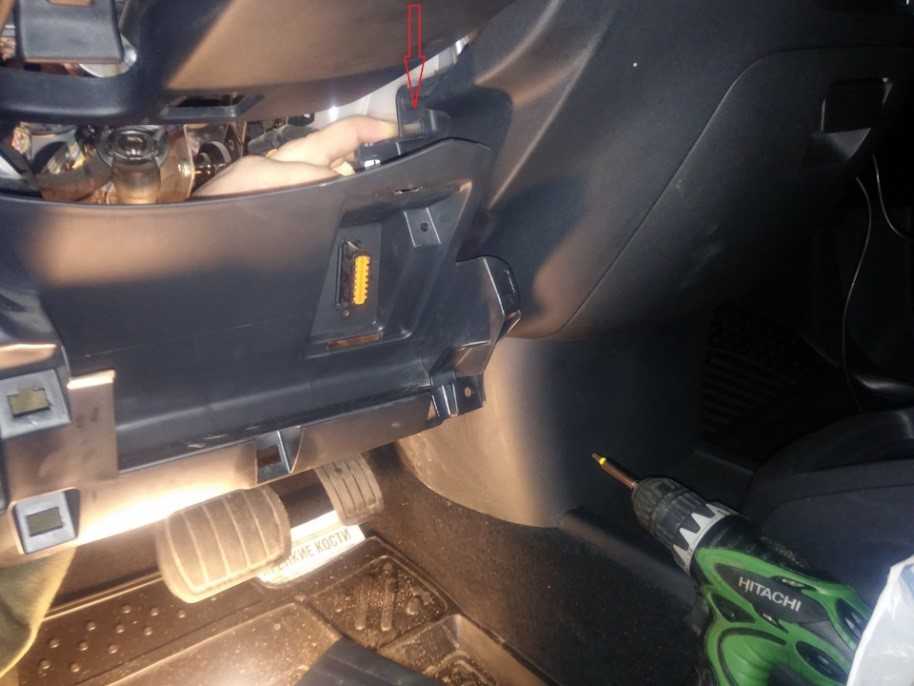

Они размещены слева от водителя под приборной панелью. Доступ к ним закрыт декоративной крышкой. Для того чтобы открыть эту крышку необходимо: освободить фиксаторы, для чего потянуть ее за верхнюю часть, далее снять крышку, повернув 2 болта на 1/4 оборота, откинуть блок. На обратной стороне каркаса закреплен специальный пинцет, с помощью которого легко можно демонтировать любой предохранитель. Наглядно как добраться к банному блоку можете в видео.

p, blockquote 21,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Обозначение предохранителей

p, blockquote 25,0,0,0,0 —>

F2 7.5A F3 3A Противоугонное устройство или кнопка системы «START/STOP. F4 5A Ридер дистанционного ключа-пульта. F5 3A Дистанционный ключ-пульт. F6A-F6B 15A Автомагнитола F7 15A Электронный блок системы помощи при пуске «свободные руки» F8 3A Сирена охранной сигнализации, процессор охранной сигнализации. F9 3A Блок переключателей на рулевом колесе. F11 5A Калькулятор контроля стабильности F12 15A F13 10A Прикуриватель. F14 10A Прикуриватель задний в хэтчбеке. F16 3A Задние индивидуальные светильники, подсветка перчаточного ящика. F17 3A Подсветка противосолнечного козырька, передние индивидуальные светильники. F19 5A Панель приборов. F21 10A Управление автомагнитолой и климатической установкой. F22 5A Дисплеи, парктроник. F23 5A Модуль предохранителей в моторном отсеке F24 3A Датчик дождя и освещенности F25 15A Блок подушек безопасности и пиротехнических натяжителей F26 15A F27 3A Двойной контактор педали тормоза F28A-F28B 15A Автомагнитола, авторадио (доп. оборудование). F29 3A F30 20A F31 30A Центральный замок. F32 10A Питание камеры заднего вида в C4L Китай. (Выход 16V NE 13pin) F34 5A F35 3A F37 3A Управление стеклоочистителем/зеркалом заднего вида двери водителя — внутреннее зеркало заднего вида с электрохромированием F38 3A F39 30A

p, blockquote 26,0,0,0,0 —>

Вариант 2

Схема

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Расшифровка

p, blockquote 30,0,0,0,0 —>

F1(15A) (Cтеклоочиститель).
F2(30A) (Центральный замок-Суперблокировка).
F3(5A) (Подушки безопасности и преднатяжители).
F4(10A) (Диагностический рахъём – Выключатель стоп-сигнала – Зеркало заднего вида с электрохромным покрытием – Система динамической стабилизации (ESP) – Датчик уровня воды – Присадки к дизельному топливу – Контактор педали сцепления (ESP, круиз – контроль и ограничитель скорости).
F5(30A) (Передние стеклоподъёмники — Обогрев и электропривод зеркал заднего вида).
F6(30A) (Задние стеклоподъёмники).
F7(5A) (Внутреннее освещение.
F8(20A) (Автомагнитола – NaviDrive – Органы управления на рулевом колесе – Дисплей –Охранная сигнализация – Передняя розетка 12V – Разъём прицепа – Модуль автошкола).
F9(30A) (Прикуриватель — Задняя розетка 12V).
F10(15A)(датчики давления в шинах – BVA – Контактор STOP).
F11(15A)(Противоугонная блокировка рулевого управления – Диагностический разъём – Сажевый фильтр).
F12(15А) Электрорегулировки сидений – Сигнал предупреждение о непреднамеренном пересечении линии разметки – Датчики парковки).
F13(5А) Датчик дождя – Датчик освещённости – Механическая коробка передач с электронным управлением – Блок управления двигателем).
F14(15А) (Кондиционер – Панель приборов – Тахометр – Подушки безопасности и преднатяжители –Разъём прицепа – Телефон Bluetooth).
F15(30A)(Центральный замок – Суперблокировка).
F16(SHUNT)( — ).
F17(40A) Обогрев заднего стекла.
F29(20A) Обогрев сидений.
F33(4A) Система помощи при парковке, автоматическое включение стекло очистителя и освещения.
F36 (20A) Усилитель hi-fi.
F37 (10A) Кондиционер.
F38 (30A) Электропривод сиденья водителя.
F39 (5A) Заправочный лючок.
F40 (30A) Электропривод сиденья пассажира, панорамная крыша.

Блок с реле и предохранителями — BFH3

Расположен немногим ниже основного.

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

Элементы блока

p, blockquote 34,0,0,0,0 —>

F1 40A обогрев заднего стекла F2 7,5A зеркала с электроподогревом F3 10A реле F5 30A задний стеклоподъемник F6 30A стеклоподъемники передних дверей F7 30A сиденье водителя с электрическими регулировками F8 30A люк R1 — раскрытие наружных зеркал R2 — складывание зеркала заднего вида R3 — обогреваемое заднее стекло / обогреваемые зеркала

p, blockquote 35,0,0,0,0 —>

Где находится предохранитель поворотников на Ситроен С8?

Теперь мы будем искать где предохранитель поворотников на вашем ситроене с8 является. Указатели поворота связаны с некоторыми электронными компонентами, и на вашем автомобиле могут быть некоторые предохранители, связанные с ними, в зависимости от года выпуска и имеющихся у него опций. Однако помимо предохранителей есть еще и реле, которое контролирует правильную работу вашего кондиционера. Мы будем друг за другом помогать вам найдите предохранитель и реле указателя поворота на вашем Citroen C8 .

Замена предохранителей внутренних указателей поворота вашего Citroen C8

.Сначала мы сосредоточимся на внутренних предохранителях указателей поворота вашего Citroen C8. Для этого вам придется иди к блоку предохранителей твоей машины

Если вы не можете обнаружить его, обратите внимание, что он находится рядом с вашим рулевым колесом, вы узнаете его точное местоположение благодаря руководству вашего Citroen C8

Просмотрите инструкцию на крышке блока предохранителей

чтобы найти предохранитель (и) указателя поворота вашего Citroen C8 , проверьте все предохранители со словом «огни» в их названиях.

Осторожно извлеките предохранитель (и) указателя поворота с помощью плоскогубцев и проверьте состояние нити накала.

Если один из них вышел из строя, замените его новым предохранителем. В качестве последнего решения вы можете отнести свой автомобиль к автомеханику, чтобы он подробнее рассмотрел причину вашей проблемы.

После замены предохранителя указателя поворота в автомобиле соберите и проверьте фары.

Замена реле предохранителей поворотников Ситроен С8

Наконец, теперь мы узнаем, как проверить состояние реле указателя поворота в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

Откройте блок предохранителей вашего Citroen C8, он находится рядом с аккумулятором под пластиковой крышкой.
Проверьте внутреннюю часть крышки на предмет расположения реле указателя поворота или проверьте свое руководство по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
Поменяйте местами реле с другим реле, чтобы проверить свои поворотные огни, или замените его новым.

Теперь ты знаешь как найти предохранитель указателя поворота вашего автомобиля , если вы ищете другие предохранители как предохранитель стартера на ситроене с8, или роговой предохранитель, не стесняйтесь обращаться к нашим статьям, посвященным этим предохранителям.

Если у вас есть дополнительные вопросы о Citroen C8, не стесняйтесь обращаться к нашим Citroen C8 категория.

Расположение, обозначение и описание предохранителей и реле на Citroen C3 второго поколения

В 2009 г. во Франкфурте-на-Майне был представлен Ситроен С3 2-го поколения. Модельный ряд 2010 г. отличался новым кузовом с панорамным остеклением, новой линейкой моторов, разработанных при участии инженеров БМВ. Производство продолжалось до 2016 г.

В подкапотном пространстве

Под капотом установлены предохранители, обеспечивающие защиту таким приборам и узлам:

регулятору турбонаддува и датчику попадания воды на автомобилях с дизельным двигателем;
стартеру;
многофункциональному процессору на бензиновых модификациях;
клаксону;
электрическому усилителю руля;
подогревателю дизтоплива;
бензонасосу;
переключателю скорости работы дворников;
правой и левой фарам дальнего (ближнего) света;
клапану Valvetronic (бензин);
электровентилятору климатического оборудования и т.д.

Схема предохранителей в подкапотном пространстве.

На печатной плате имеются силовые предохранители, относящиеся к нескольким приборам:

процессору ABS и ESP;
подаче напряжения на интеллектуальный блок и модуль с плавкими вставками в салоне;
вентилятору обдува.

В салонном модуле

В салоне находятся перемычки, относящиеся к следующему электрооборудованию:

блокировке замков;
разъему подключения прицепа;
процессору подушек безопасности;
сенсору угла поворота руля;
парктронику;
сигналу непристегнутых ремней безопасности;
плафонам освещения в салоне;
розеткам USB и прикуривателя;
аудиосистеме;
многофункциональному дисплею;
подрулевому переключателю;
датчику света и дождя;
обогреву сидений и др.

Схема плавких перемычек, расположенных в салонном модуле.

Блоки предохранителей

Основной блок с предохранителями располагается под капотом с правой стороны, где находится аккумуляторная батарея. Схема данного блока предоставляется в двух вариациях.

Первый вариант

Контактная группа, управляющая коробкой автомат – 5A – F
Реле «shift-lock» – 5A – F11.
Компьютерная программа управления АКПП – 15A – F

Макси предохранители

Эти предохранители в Ситроен С4 выглядят как плавкие вставки, находящиеся в блоке. К ним относятся:

MF1 – (30A/50A) – защищает цепь охлаждающей системы мотора.
MF2 – (30A) – защищает подпитку насоса «ABS/ESP».
MF3 – (50A) – защищает вычислитель «ABS/ESP».
MF4 и MF5 – (80A) – защищает блок «BSI».
MF6 – (10A) – отвечает за блок с предохранителями, находящийся в салоне.
MF7 – (20A) – защищает разъем диагностики; добавочный насос, подающий дизельное топливо.
MF8 – служит для дополнительных целей.
