Принцип работы автомобильного предохранителя
Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.
Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.
Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.
После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:
- Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
- Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора
Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.
Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.

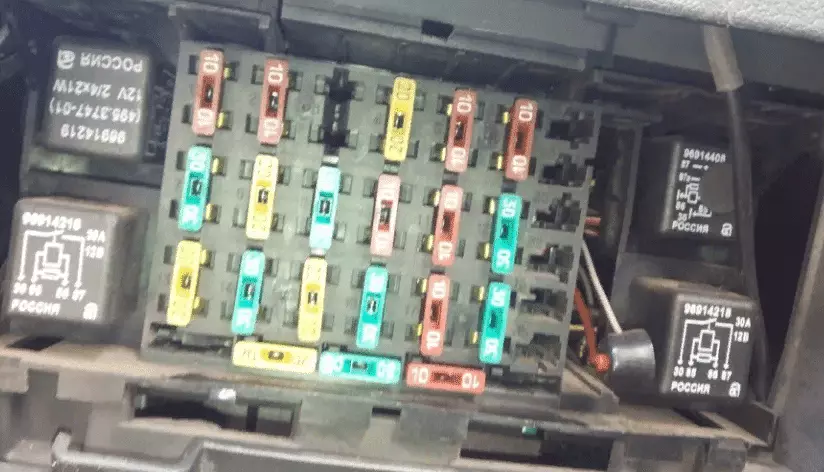

Схема предохранителей и реле ДЭУ Матиз в салоне
Реле
| Номер реле | Назначение реле |
| К1 | Реле указателей поворота и аварийной сигнализации |
| К2 | Очиститель ветрового стекла |
| КЗ | Включение заднего противотуманного фонаря |
Предохранители
| Номер предохранителя | Цвет предохранителя | Защищаемая цель | Сила тока, А |
| 1 | Красный | Прикуриватель | 10 |
| 2 | Красный | Магнитола | 10 |
| 3 | Бежевый Красный | Стоп-сигналы | 15 |
| 4 | Красный | Указатели поворота | 10 |
| 5 | Синий | Электростеклоподьемники | 25 |
| 6 | Красный | Подушки безопасности | 10 |
| 7 | Желтый | Комбинация приборов, часы, охранная сигнализация | 10 |
| 8 | Красный | Резерв | 10 |
| 9 | Синий | Резерв | 15 |
| 10 | Желтый | Резерв | 20 |
| 11 | Синий | Очиститель ветрового стекла | 15 |
| 12 | Синий | Очиститель стекла двери задка, омыватели ветрового стекла и стекла двери задка, лампа света заднего хода | 15 |
| 13 | Красный | Электропривод наружных зеркал заднего вида | 10 |
| 14 | Красный | Магнитола, плафоны освещения салона и багажника, контрольная лампа открытых дверей, иммобилизатор | 10 |
| 15 | Синий | Аварийная сигнализация | 15 |
| 16 | Желтый | Электроприводы замков дверей | 20 |
| 17 | Желтый | Тяговое реле стартера | 20 |
Предохранитель прикуривателя ДЭУ Матиз обозначен под номером 1.
Как определить местонахождение реле центрального замка в автомобиле Daewoo Leganza
Реле центрального замка в автомобиле Daewoo Leganza отвечает за управление системой центрального замка, которая блокирует и разблокирует двери автомобиля
Если возникли проблемы с центральным замком, важно знать, где находится реле, чтобы проверить его состояние и, если необходимо, заменить
Вот несколько способов, как можно определить местонахождение реле центрального замка в автомобиле Daewoo Leganza:
- Проверьте руководство по эксплуатации автомобиля. В нем может быть указано место установки реле центрального замка.
- Посмотрите под рулем. Реле центрального замка обычно размещается под панелью приборов, справа или слева от рулевого колеса. Откройте крышку защитного кожуха и внимательно осмотрите область около проводов центрального замка.
- Используйте интернет. На форумах или специализированных сайтах можно найти информацию о точном местоположении реле центрального замка для конкретной модели Daewoo Leganza.
- Обратитесь к сервисному центру. Если вам не удалось найти информацию о местонахождении реле самостоятельно, можно обратиться к сервисному центру или автомастерской, где вам помогут найти и проверить реле центрального замка.
Реле центрального замка в автомобиле Daewoo Leganza может быть расположено в разных местах в зависимости от года выпуска и конкретной модификации автомобиля
Важно провести тщательный поиск и изучить доступные источники информации, чтобы найти точное местоположение реле и выполнить необходимые действия для ремонта или замены

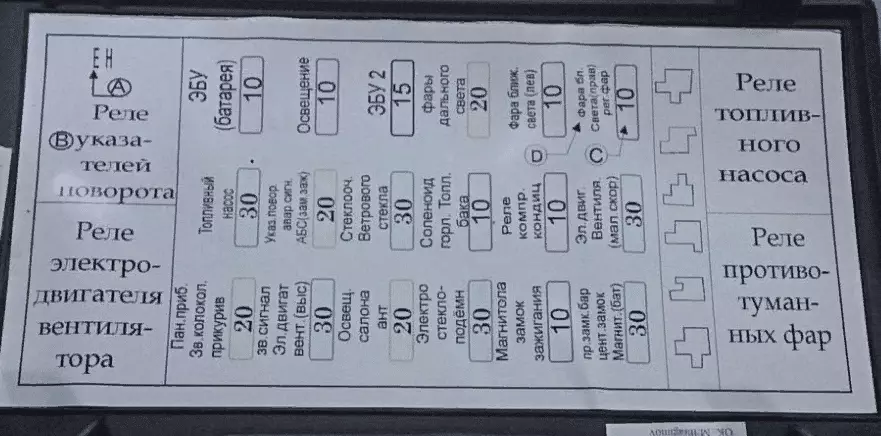

Предохранители применяемые в Нексии
(Нажмите на интересующий вас предохранитель и узнайте за что он отвечает)
| РЕЛЕ 1 | f1 10А | f2 10А | f3 15А | f4 20 А | f5 10А | f6 10А | РЕЛЕ 3 |
| f7 30А | f8 20 А | f9 30А | f10 30А | f11 10А | f12 30А | РЕЛЕ 4 | |
| РЕЛЕ 2 | f13 20 А | f14 30А | f15 20 А | f16 30А | f17 10А | f18 30А |
Какой предохранитель за что отвечает, узнаем ниже.
Предохранитель F1 Электронный блок управления двигателем (ECU) — 10А
Этот предохранитель отвечает за питание мозга, если вы достанете этот предохранитель, машина не заведется.
Предохранитель F2 Задние фонари и фонари номерного знака — 10А
Если подсветка номерного знака и габаритные огни не работают, проверьте этот предохранитель.
Предохранитель F3 Предохранитель шел на мозг, но на некоторых моделях. — 15А
Тоже предохранитель на мозги, но в большинстве машин там пустое место.
Предохранитель F4 Дальний свет — 20А
Предохранитель отвечает за одновременное срабатывание обеих ламп дальнего света, поэтому, если дальний свет не горит, проверьте этот предохранитель. Если не горит ни правый, ни левый дальний свет, причина скорее всего в предохранителе, если не горит с одной стороны, то перегорела лампочка.
Предохранитель F5 Левый ближний свет и электрокорректор левой фары — 10А
Ближний свет с электрокорректором направления светового луча, если у вас не работает корректор и не горит ближний свет то проверьте предохранитель
Предохранитель F6 Правый ближний свет, корректор правой фары — 10А
То же, что и f5, но справа от машины
Предохранитель F7 Топливный насос (топливный насос в топливном баке) — 30А
На бензонасос идет предохранитель на 30 ампер, большего ставить не рекомендуется.
Предохранитель F8 Аварийка боковая мигающая (направленная) — 20А
Аварийка может закрывать свет, если у вас этот предохранитель перегрелся то проверьте аварийку или поворотники
Предохранитель F9 Wiper (стеклоочиститель) — 30А
Если дворники не работают, то не факт, что дело в предохранителе, но проверить стоит
Предохранитель F10 Горловина топливного бака (активатор электрозамка лючка бензобака) — 10А
Зимой частая проблема — ворота не открываются, если слишком сильно нажимать на кнопку, то скорее всего выходит из строя электродвигатель, но сначала проверьте предохранитель
Предохранитель F11 компрессора кондиционера (реле) — 10А
Согласно распиновке схемы предохранителей на Нексии есть предохранитель кондиционера, если кондиционера нет, то предохранителя нет.
Предохранитель F12 Вентилятор охлаждения радиатора системы охлаждения (малая скорость) — 30А
Важный предохранитель, всегда проверяйте его, чтобы не было проблем с охлаждением моторов.
Предохранитель F13 Панель приборов, прикуриватель, звуковой сигнал, освещение вещевого ящика (бардачок) — 20А
Если он вырубит вас за это раньше, значит, где-то коротит. Как только этот предохранитель перегорит, вы сразу поймете, что панель приборов отключится, прикуриватель перестанет работать.
Предохранитель F14 Вентилятор Нексии (максимальная скорость) — 30А
Всегда держите предохранитель целым, чтобы отсутствие охлаждения не повредило двигатель
Предохранитель F15 Лампы освещения салона радиоантенны — 20А
Если свет в салоне не горит, то виноват предохранитель или лампочка. Сначала проверьте предохранитель
Предохранитель F16 Стеклоподъемник — 30А
Если ни один из стеклоподъемников не работает, то перегорел передний. Обычно горят зимой.
Предохранитель F17 Радио — 10А
Если радио не работает, посмотрите на него
Предохранитель F18 Привод замка багажника, центральный замок, батарея радио — 30А
Багажник не реагирует на кнопку открывания, а центральный замок и магнитола молчат? Это перегоревший предохранитель.
РЕЛЕ 1 указатели поворота
РЕЛЕ 2 двигателя вентилятора (ВЫСОКАЯ СКОРОСТЬ)
РЕЛЕ 3 топливный насос
РЕЛЕ 4 противотуманных фар
Видео:Не включается вентилятор охлаждения радиатора/ подробное описание устраненияСкачать
