Фиат панда предохранитель топливного насоса

Монтажные блоки — снятие, установка и ремонт монтажных блоков на автомобиле Форд Фокус 2

Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.

Расположение плавких предохранителей и реле и их замена Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1. Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

ПРИМЕЧАНИЕ На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону. 9. Установите детали в порядке, обратном снятию.

Снятие, установка и ремонт монтажных блоков Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).

Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2

Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2

Таблица 10.1Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2Таблица 10.2Назначение предохранителей и реле, установленных в монтажном блоке под капотом автомобиля Форд Фокус 2

и предохранитель Peugeot 206, 308, 406 и Boxer

Обладатели автомобилей Peugeot, в первый раз Столкнувшись с вопросом о подмене стартера либо предохранителей, растрачивают много времени на их поиски в подкапотном пространстве и снутри салона. Хотя это довольно обычная процедура и часто НЕ вызывает заморочек в водителей, имеющих способности ремонта авто.

Peugeot 206

Чтоб снять стартер, нужно выполнить последующие операции:

• снять клеммы питания с аккума и демонтировать его;
• на патрубке воздушного фильтра Открутить винт хомута, ослабил его для удобства снятия;
• Открутить болт, який держит воздушный фильтр и снять его;
• отключить провода втягивающего реле, которое находится на стартере;
• Открутить три болта и снять стартер.

Установка стартера Peugeot 206 производится в оборотной последовательности, при всем этом нужно переставить направляющую втулку со старенького устройства.

1-ый блок предохранителей размещен в салоне автомобиля в нижней части лицевой панели со стороны кресла водителя. Панель раскрывается поворотом 2-ух винтов на 90 градусов. 2-ой блок можно отыскать под капотом авто с левой стороны, под ним находятся силовые предохранители.

Преимущества наличия подогревателя

Предпусковой подогреватель на борту Вашего авто:

• продлит срок жизни силовой установки — исключается чрезмерный «холодный» износ деталей двигателя;
• позволит дополнительно экономить топливо – при холодном прогреве ДВС потребление топлива на порядок выше, чем при выведении его на рабочую температуру «силами» жидкостного подогревателя;
• избавит Вас от дискомфортного ожидания оттаивания стекол и прогрева воздуха в холодном салоне авто;
• в штатном режиме обеспечит качественный прогрев салона в режиме малоинтенсивного движения (заторы, пробки) или ожидания в холодные периоды года.

Не работает бензонасос!

Сообщение mr.marat77 » 27 мар 2014, 08:59

Fiat Panda 1.2 2007г. (Европейка)

Сообщение Roman40 » 27 мар 2014, 09:22

Сообщение Roman40 » 27 мар 2014, 09:30

Сообщение mr.marat77 » 29 мар 2014, 11:03

А вот по поводу коронки для откручивания бензонасоса очень хорошая мысля! Можешь фото скинуть? В последний раз когда туда лазил задолбался.

Fiat Panda 1.2 2007г. (Европейка)

Сообщение дядя сэм » 07 апр 2014, 21:54

Сообщение mr.marat77 » 13 апр 2014, 15:14

Fiat Panda 1.2 2007г. (Европейка)

Сообщение gagag65 » 13 апр 2014, 17:13

Сообщение Roman40 » 08 май 2014, 09:45

коронка для откручивания гайки бензонасоса — труба с внутр. диаметром 136мм и 12-ю пазами 8х8мм, если кому надо дам попользоваться, бензонасос откручивается за 5 секунд

Сообщение balance » 08 май 2014, 20:32

Сообщение Дамир » 17 май 2015, 19:09

Сообщение Fiatoff » 15 янв 2018, 12:46

Сообщение ВП93 » 16 янв 2018, 22:06

Сообщение ORB » 25 июн 2019, 21:28

После замены бензонасоса ( куплен 24.05.2018 — ирония блин))). ) стало периодически пропадать питание на сам насос. Даже приходилось преды в подкапотном 20А-е менять- сгорали. Причем не от замыкания а от повышеной нагрузки Вскрытие. Плохой контакт на минусовом. проводе сделал своё дело. Корпус (папа) залил эпоксидкой. Разьём (мама) заменил. Хорошо что на рынке нашёл аналогичный. Провода соединял обжимными трубками+термоусадка+изолента ХБ

Провода не греются..Пока тестирую..

Панда 1.2 механика вишнёвая по паспорту бывшая европейка 2005 год Мица ASX 1.8 AT 2014

———— Наличие прав не говорит о наличии мозгов.

Сообщение ORB » 25 июн 2019, 21:33

Панда 1.2 механика вишнёвая по паспорту бывшая европейка 2005 год Мица ASX 1.8 AT 2014

———— Наличие прав не говорит о наличии мозгов.

Источник статьи: http://www.fiatpandaclub.ru/forum/viewtopic.php?t=1423

Fiat Panda (Typ 169) — Benziner, Diesel und Erdgas (ab 2003)

Repair manual from the series «Jetzt helfe ich mir selbst» (nr. 278, reprint) for maintenance of the Fiat Panda (type 169), petrol, diesel and natural gas.

Petrol engines: 1.1 8V Eco (40 kW/54 hp), 1.2 8V Dualogic (44 kW/60 hp), 1.2 8V Eco (44 kW/60 hp) and 1.4 16V (73 kW/100 hp).

Diesel engines: 1.3 16V (51 kW/70 hp) and 1.3 16V DPF (55 kW/75 hp).

Aardgasmotor: 1.2 L 8V Natural Power (36 kW/52 hp).

Production years: since 2003.

• This owner’s guide describes the technology of the Fiat Panda II.
• Comprehensive instructions for the replacement of current parts such as shock absorbers, brake pads, brake discs, master cylinder and brake fluid / door mirrors, fuel cap, grille, bumpers, bonnet, tailgate, interior trim and seats / alternator and starter motor, voltage regulator, headlamps, tail lights / air filter, drivebelt, thermostat, coolant, oil filter and spark plugs.
• Also includes adjustment data and a maintenance schedule.

Fiat Panda II – fuse box diagram

Table of Contents

Year of manufacture: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Cigarette lighter fuse (power socket) in Fiat Panda is the fuse F85 In the fuse box in the engine compartment.

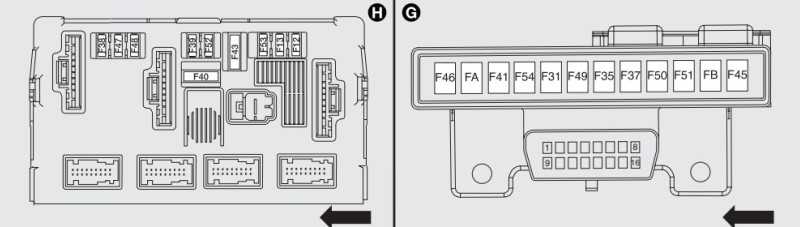

Instrument panel fuse box

The fuse box is located on the left side of the steering wheel.

To access the fuse box, loosen the cover retaining screw F and screws E.

• G – Wired control unit
• H – On-board computer control unit
• D – Fuse extractor pliers

Description	Number	Amps
Reversing Light	F31	5
+15 radio	F35	7,5
Central Instrument Panel	F35	7,5
+15 stop lamps	F37	10
Defrosting exterior mirrors	F41	7,5
Heated seats	F45	15
Electric sunroof	F46	15
Automatic air conditioning system	F49	7,5
Tire pressure monitoring	F49	7,5
Diesel filter water sensor	F49	7,5
+15 airbag control unit	F50	7,5
+15 Onboard computer control unit	F51	5
+15 instrument panel	F51	5
Subwoofer	F54	15
Not used	FA	–
Not used	FB	–
Right Hand Beam Headlamp	F12	7,5
Left Dipped-beam headlight	F13	7,5
Headlight height adjustment	F13	7,5
+ 30 units of door locks	F38	20
EOBD diagnostic socket	F39	10
Radio	F39	10
Automatic air conditioning system	F39	10
Tire pressure monitoring	F39	10
Phone	F39	10
On-board computer control unit	F39	10
Heated rear window	F40	30
Windshield Wiper and Washer	F43	30
Windshield pump and rear window washer	F53	15
Front left electric window	F47	20
Front right power window	F48	20
Rear window wiper	F52	15

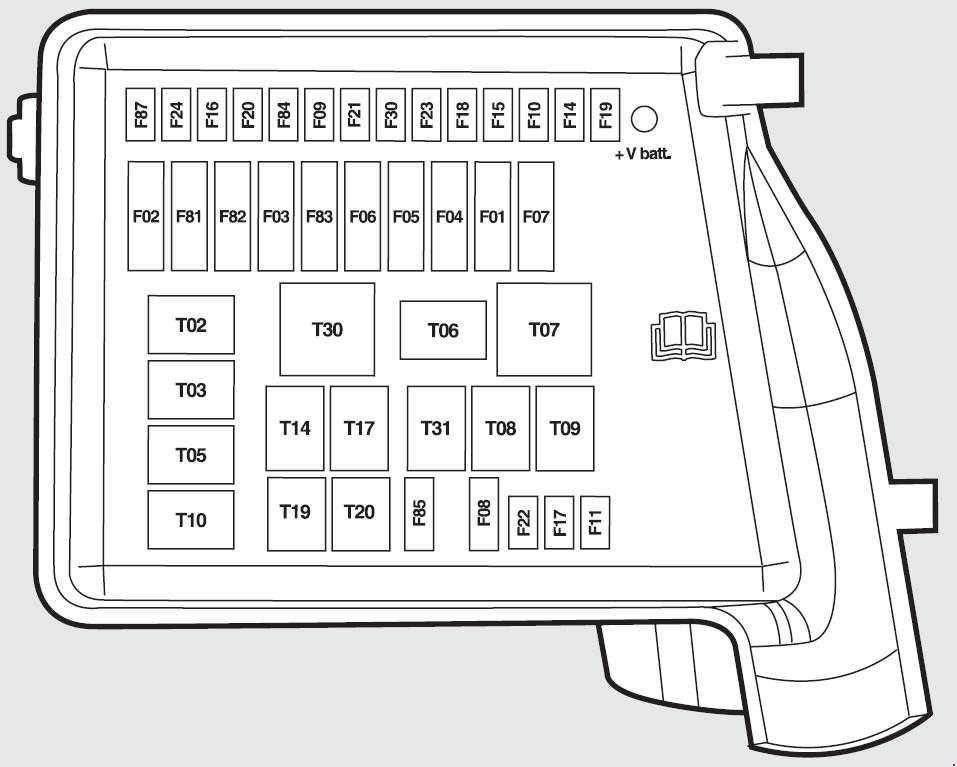

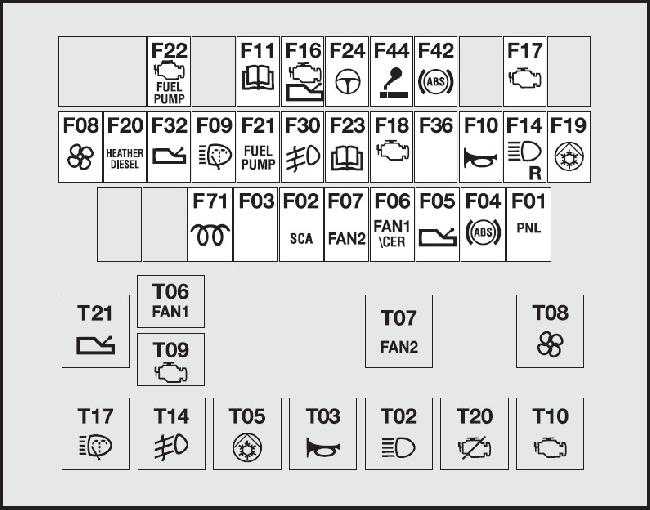

Fuse box in engine compartment

Located on the right side engine compartment, next to the battery. To reach it, release the spring IRelease the hooks M and remove the cover L.

Description	Number	Amps
Electric air conditioning fan	F8	30
Headlight Washer	F9	20
Horn	F10	15
Tachometer generator and support services	F11	15
Upper beam	F14	15
Towing unit	F15	15
Electronic injection system and power supply for Dualogic transmission unit	F16	7,5
Basic electronic injection services	F17	10
Motor control node	F18	7,5
A/C Compressor	F19	7,5
Not used	F20	–
Fuel pump supply (multi-jet version)	F21	15
Basic electronic injection services	F22	20
Brake and ABS junction valves	F23	20
Electric Power Steering	F24	10
Fog lamps	F30	15
Dualogic gear unit	F84	15
Cigarette lighter and electrical outlet	F85	20
ABS and traffic light control	F87	7,5
Relay
Upper beam relay	T02	20
Horn relay	T03	20
Relay compressor	T05	20
Electric motor cooling fan relay (low speed)	T06	30
Electric motor cooling fan relay (high speed)	T07	50
Air conditioner electric fan relay	T08	30
Main injection system relay	T09	30
Fuel pump relay (Multiject version)	T10	20
Light Fog Relay	T14	20
Headlight Washer Relay Relay	T17	20
Shutting down the pump by tele-interruption	T19	10/20
Startup interlock relay	T20	30
Dualogic gear pump relay	T30	50
Cigarette Lighter and Socket Relay	T31	30

Описание блоков для 1 поколения

Блок с предохранителями под капотом

В моторном отсеке он находится с левой стороны под защитной крышкой.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

p, blockquote 6,0,0,0,0 –>

Вариант 1

Схема верхней части (основной)

p, blockquote 7,0,0,0,0 –>

p, blockquote 8,0,0,0,0 –>

Таблица с описанием

p, blockquote 9,0,0,0,0 –>

F1	(20A) Реле электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем
F2	(15A) Звуковой сигнал
F3	(10A) Омыватели лобового стекла, насос омывателя заднего стекла
F4	(20A) Омыватели фар
F5	(15A)Топливный насос
F6	(10A) Электронный блок управления ABS, дополнительный обогреватель -Дизель
F7	(10A) Система управления АКПП, усилитель рулевого управления
F8	(20A) Стартер
F9	(10A) Выключатель стоп-сигналов (датчик положения педали тормоза)
F10	(30A) Система управления двигателем, подогреватель топлива — Дизель
F11	(40A) Отопитель/ кондиционер
F12	(30A) Очиститель лобового стекла
F13	(40A) Многофункциональный блок управления 1
F14	(30A) Насос подачи воздуха на выпуск

Схема боковой части (дополнительной)

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,1,0,0 –>

Обозначение

p, blockquote 12,0,0,0,0 –>

F1	(50A) Блок управления электродвигателем вентилятора системы охлаждения
F2	(30A) Антиблокировочная система тормозов (ABS)
F3	(30A) Антиблокировочная система тормозов (ABS)
F4	(80A) Многофункциональный блок управления 1
F5	(80A) Многофункциональный блок управления 1
F6	(80A) Блок предохранителей/реле, приборная панель 2
F7	(70A) Усилитель рулевого управления
F8	(40A) Электродвигатель привода системы управления подвеской

Вариант 2

Общая схема

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,0,0,0,0 –>

Расшифровка

p, blockquote 15,0,0,0,0 –>

1. Фонарь заднего хода 10 A
2. Питание топливного насоса 15 A
3. Питание компьютера ABS (ABR или ESP) 10 A
4. Питание компьютера автоматической коробки передач. Питание компьютера управления двигателем 10 A
5. Питание компьютера добавления присадки в дизельное топливо 10 A
6. Передние противотуманные фонари 15 A
7. Насос омывателя фар 20 A
8. Главное реле компьютера управления двигателем 20 A
9. Левая фара ближнего света 15 A
10. Правая фара ближнего света 15 A
11. Левая фара дальнего света 10 A
12. Правая фара дальнего света 10 A
13. Звуковой сигнал 15 A
14. Насос переднего и заднего стеклоочитителя 10 A
15. Исполнительные элементы блока управления двигателем : Подогрев кислородного датчика ; Питание бензинового инжектора ; Электропитание катушек зажигания ; Электромагнитный клапан прокачки адсорбера (пары топлива из топливного бака) 30 A
16. Питание пневмонасоса 30 A
17. Передний стеклоочиститель на малой или большой скорости 30 A
18. Вентилятор кондиционера 40 A.

Блок в салоне ситроен с5

Он находится слева под панелью приборов, на месте водителя. Для доступа снимите крышку блока и выньте сам блок, нажав на язычок в его верхней части.

p, blockquote 16,0,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Раздел А — пинцет и запасные предохранители, В и С — платы с предохранителями. Тут так же возможны 2 варианта расположения элементов.

p, blockquote 18,0,0,0,0 –>

p, blockquote 19,0,0,0,0 –>

Назначение

p, blockquote 20,0,0,0,0 –>

№	Назначение предохранителя	Ампер
1	задний противотуманный фонарь	10
2	очиститель заднего стекла	15
4	датчик охранной сигнализации на водительской двери	15
5	задний левый стоп-сигнал	15
6
7	цепь положительного потенциала оборудования, предохранитель прикуривателя ситроен с5 (в зависимости от комплектации)	20
8
9	передние стеклоподъемники, люк	30
10	клемма цепи положительного потенциала	15
11	дисплей охранной сигнализации, навигатор, кондиционер, телефон	15
12	передний правый стояночный фонарь, задний правый стояночный фонарь	10
13	—
14	центральный замок	30
15	задний стеклоподъемник	30
16	подрулевые выключатели, блок управления подушек безопасности, блок предохранителей в моторном отсеке	5
17	правый стоп-сигнал	10
18	датчик положения рулевого колеса, датчик положения рычага управления АКПП, диагностический разъем	10
19	—
20	навигатор, радиоприемник	10
21	—
22	передний левый стояночный фонарь, задний левый стояночный фонарь	10
23	блок гидравлики подвески, блоки управления ABS	15
24	кондиционер, телефон, система облегчения парковки, щиток приборов, усилитель сигнала телефона	15
25	—
26	обогреватель заднего стекла	40
G36	усилитель радиоприемника	30
G37	электропривод переднего правого сиденья	30
G38	электропривод переднего левого сиденья	30
G39	обогреватель переднего правого сиденья	30
G40	обогреватель переднего левого сиденья	30

Замена предохранителей

Общие сведения

Предохранители обеспечивают безопасную работу электрооборудования и срабатывают при его неисправности или неправильном ремонте.

Поэтому в случае выхода из строя любого элемента электрооборудования следует проверить соответствующий предохранитель: токопроводящий элемент (А) должен быть целым. В противном случае замените перегоревший предохранитель исправным предохранителем того же типа (того же цвета).

(В): исправный предохранитель.

(С): предохранитель с перегоревшим проводящим элементом.

Для замены предохранителей пользуйтесь пинцетом (D), закрепленным на внутренней стороне крышки отсека предохранителей, расположенного на левой стороне передней панели салона.

Устройства, цепи которых защищают отдельные предохранители, перечислены в таблицах на следующих далее страницах.

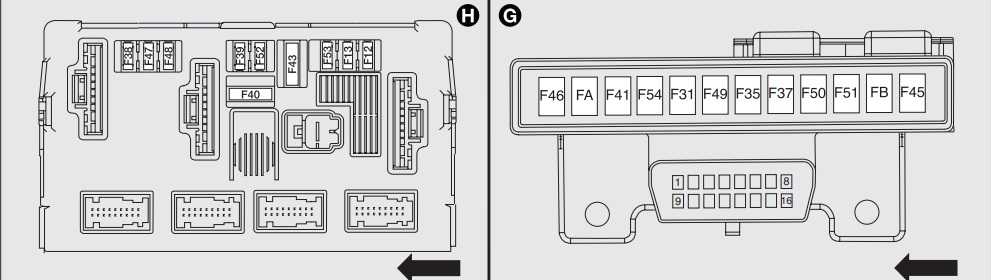

Предохранители, расположенные в салоне

Блоки предохранителей находятся слева от руля.

Для доступа к ним следует вывернуть крепежный винт (Е) крышки (F).

• G — блок с электропроводкой
• Н — блок управления бортового компьютера
• D — пинцет для извлечения предохранителей.

Номера, указывающие на принадлежность каждого предохранителя к той или иной цепи, нанесены на внутреннюю поверхность крышки.

Предохранители, расположенные в моторном отсеке

Второй блок предохранителей расположен в правой части моторного отсека, рядом с аккумуляторной батареей. Для доступа к нему освободите пружинные фиксаторы (I) и снимите крышку (L). Номера, указывающие на принадлежность каждого предохранителя к той или иной цепи, нанесены на внутреннюю поверхность крышки.

• Замена лампочки ближнего света соната тагаз

• Установка брызговиков audi a4 b9

• Глючит магнитола на хендай

• Не закрывается багажник киа рио

• Kia ceed подогрев сидений мигает

Nissan Navara d22

Блоки под капотом

Данный блок находится с правой стороны, под защитной крышкой.

Фотография блока (Вариант 1)

Схема расположения предохранителей Nissan Navara

Назначение предохранителей

FA	(80A/100A) Распределение питания аккумуляторной батареи (80А-бензин, 100А-Дизель)
FB	(60A/80A) Свечи накаливания (60А-двигатели YD, 80А-кроме двигателя YD)
FC	(40A) Центральный замок, электропривод стеклоподъемников
FD	(30A) Электродвигатель вентилятора системы охлаждения
FE	—
FF	(40A) Замок зажигания
FG	(30A) Антиблокировочная система тормозов (ABS)
FH	(30A) Антиблокировочная система тормозов (ABS)
FI	(30A) Комбинированный переключатель, лампы системы освещения в дневное время
F31	(10A) Система зарядки
F32	(10A) Звуковой сигнал(ы)
F33	(10A) Система управления двигателем, иммобилайзер (бензин)
F34	—
F35	(10A) Система управления двигателем (Дизель)
F36	(20A) Система управления двигателем, иммобилайзер (Дизель)
F37	(15A) Комбинированный переключатель, система освещения в дневное время, ближний/ дальний свет фар, фары, противотуманный фонарь(и)
F38	(15A) Комбинированный переключатель, система освещения в дневное время, ближний /дальний свет фар, фары
F39	(10A) Аудиосистема
F40	(15A) Противотуманные фары (некоторые модели)

Схема реле

Описание

1. Реле электродвигателя вентилятора системы охлаждения
2. Реле электромагнитной муфты компрессора кондиционера
3. Реле звукового сигнала
4. Реле запрещения запуска («Р»/ »N»)
5. Реле системы управления двигателем

Блок в салоне

Расположен с правой стороны от бардачка, за защитной крышкой.

Схема

Обозначение

1	Реле 1 основных цепей зажигания
2	Реле вспомогательных цепей зажигания
3	Реле 2 основных цепей зажигания
4	Реле электропривода стеклоподъемников
5	Тепловой предохранитель (центральный замок)
F1	(20A) Обогреватель заднего стекла
F2	(10A) Антиблокировочная система тормозов (ABS), стоп-сигналы
F3	(10A) Лампы освещения салона, противотуманный фонарь(и)
F4	—
F5	(10A) Указатели поворота/ аварийная сигнализация
F6	(10A) Система кондиционирования, противоугонная система, антенна аудиосистемы, система управления АКПП, часы, диагностический разъем, иммобилайзер, комбинация приборов, система дистанционного управления центральным замком, датчик скорости автомобиля
F7	(10A) Аудиосистема, антенна аудиосистемы
F8	(10A) Подогреватель сидений
F9	—
F10	(10A) Указатели поворота/аварийная сигнализация
F11	(10A) Система SRS (подушка безопасности), система управления АКПП, система зарядки, система освещения в дневное время, индикатор неисправности системы управления двигателем индикатор свечей накаливания иммобилайзер, комбинация приборов, измерители/ указатели, фонари заднего хода, датчик скорости автомобиля, индикаторы
F12	(10A) Система ABS, звуковой предупреждающий сигнал/зуммер, система управления АКПП, диагностический разъем, система освещения в дневное время, ближний/дальний свет фар, электропривод стеклоподъемников, выключатель системы прогрева двигателя, обогреватели зеркал заднего вида на дверях, обогреватель заднего стекла, система дистанционного управления центральным замком
F13	(10A) Дополнительный клапан управления перепуском воздуха на холостом ходу (некоторые модели), система кондиционирования, реле электродвигателя вентилятора системы охлаждения
F14	—
F15	(15) Отопитель/ кондиционер
F16	(15) Отопитель/ кондиционер
F17	(15A) Прикуриватель
F18	(20A) Омыватели фар
F19	(10A) Обогреватель зеркал заднего вида на дверях
F20	(10A) Система освещения в дневное время, электронный блок управления двигателем (сигнал запуска)
F21	(10A) Система управления двигателем, иммобилайзер
F22	(15A) Система управления двигателем, реле топливного насоса
F23	(15A) Система управления двигателем (ZD30)
F24	(10A) Подушка безопасности
F25	(10A) Управление двигателем
F26	(20A) Очиститель/ омыватель лобового стекла
F27	(10A) Звуковой предупреждающий сигнал/зуммер, корректор фар, передние/задние габариты (лев.), левая лампа подсветки номерного знака, подсветка переключателей
F28	(10A) Передние /задние габариты (прав.), правая лампа подсветки номерного знака
F29	—

Блоки под капотом

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Схема

Расшифровка предохранителей

F1	Звуковой сигнал
F2	Не устанавливается
F3	Электро вентилятор 2
F4	АБС (ESP)
F5	Приборы
F6	Бензонасос
F7	Стартер
F8	Электро вентилятор
F9	Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10	АБС (ESP)
F11	Подогреватель пред пусковой
F12	Подогреватель пред пусковой
F13	Подогреватель пред пусковой
F14	Не устанавливается
F15	Не устанавливается
F16	Не устанавливается
F17	60/90А Монтажный блок, Обогреватель ветрового стекла
F18	АБС (ESP)
F19	Монтажный блок

Реле

R1	Реле стартера, реле электро вентилятора 1
R2	Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3	Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4	Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5	Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6	Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7	Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8	Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9	Реле компрессора (блок старого образца), реле управления двигателем
R10	Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

Он расположен справа под капотом автомобиля.

Схема

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.

Общее описание

F1	7,5А Муфта компрессора кондиционера
F2	30А Вентилятор 1
F3	30А Вентилятор 2
F4	60А Силовой предохранитель свечей накаливания
Реле
К1	Реле включения вентилятора отопителя салона
К2	Реле 1 заслонки рециркуляции
К3	Реле 2 заслонки рециркуляции
К4	Реле муфты компрессора
К5	Реле вентилятора 1
К6	Реле вентилятора 2
К7	Реле свечей накаливания

Где находится предохранитель габаритных огней на Fiat Panda?

.Мы будем сейчас ищите предохранитель габаритных огней в вашем Fiat Panda. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Тем не менее, есть предохранитель и реле, которые контролируют правильную работу ваших габаритных огней. Мы по очереди поможем вам найти предохранитель стояночных огней вашего Fiat Panda.

Замена внутреннего предохранителя габаритных огней вашего Fiat Panda

.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего Fiat Panda. Для этого вам придется перейти к блоку предохранителей вашего автомобиля . Если вы не можете найти его, знайте, что он находится близко к рулевому колесу, вы найдете его точное положение благодаря путеводителю вашего Fiat Panda.

Следуйте инструкциям на крышке блока предохранителей, чтобы найдите предохранитель габаритных огней вашего Fiat Panda , его следует упомянуть под названием «Парковочные огни» .

Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити.
Если он неисправен, замените его новым предохранителем, в любом другом случае перейдите к последнему разделу этой страницы содержания и проверьте питание ваших габаритных огней. В качестве последнего решения вы можете отвезти свой автомобиль к своему технику, чтобы он мог более подробно проверить причину вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.

Замена предохранителя реле предохранителя габаритных огней вашего Fiat Panda

Наконец, мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Fiat Panda, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть тайника на предмет положения реле стояночного света или руководства по эксплуатации, если вы не можете его найти.
• Поменяйте местами реле другим реле, чтобы проверить габаритные огни, или замените его новым.

Теперь ты знаешь как найти предохранитель ночного освещения вашего автомобиля , если вы пытаетесь найти другие предохранители как предохранитель стартера на Fiat Panda, или предохранитель автомобильного радиоприемника, не стесняйтесь обращаться за советом к нашим веб-материалам, посвященным этим предохранителям.

Если у вас есть дополнительные вопросы о Fiat Panda, не стесняйтесь обращаться к нашим Fiat Panda категория.
