Форд фиеста где находится реле стартера

Обозначение предохранителей и реле

Предохранители

Тип предохранителей-миди

Реле

Предохранители

№	ток А	защищаемая цепь
F1	—	резерв
F2 F3	—	прицеп
F4	10	система отопления(кондиционирования)вентиляции
F5	20	ABS
F6	30	ABS
F7	15	КП Durashift EST
F8	7,5	эл.привод наружных зеркал
F9	10	лев.фара ближний свет
F10	10	пр.фара ближний свет
F11	15
F12	15	цепь питания системы впрыска,ЭБУ системы впрыска
F13	20	система управления двигателем(дизель)
F14	30	стартер
F15	20	топливный насос
F16	3	цепь питания реле системы впрыска,ЭБУ
F17	15
F18	15	автомагнитола
F19	15	освещение при движении в светлое время суток
F20	7,5	панель приборов,таймер отключения,фонарь освещения номерного знака
F21	—	резерв
F22	7,5	габарит левый
F23	7,5	габарит правый
F24	20	Ц.З и звуковой сигнал охранной сигнализации
F25	15	аварийная световая сигнализация
F26	20	эл.обогрев заднего стекла
F27	15	звуковой сигнал и плафоны освещения салона
F28	3	АКБ (обмотка возбуждения генератора)
F29	15	основной прикуриватель
F30	15	система зажигания
F31	10	переключатель приборов наружного освещения
F32	7,5	эл.обогреватель наружных зеркал заднего вида
F33	7,5	переключатель приборов
F34	—	резерв
F35	7,5	подогрев передних сидений
F36	30	стеклоподьемники
F37	3	ABS
F38	7,5	электронный блок общего назначения
F39	7,5	подушки безопасности
F40	7,5	АКПП
F41	—	резерв
F42,43	30	обогрев ветрового стекла
F44	3	автомагнитола
F45	15	стоп-сигналы
F46	20	стеклоочистители ветрового стекла
F47	10	задний стеклоочиститель
F48	7,5	фонарь заднего хода
F49	30	эл.двигатель отопителя
F50	20	противотуманные фонари
F51	15	дополнительный прикуриватель
F52	10	левая фара дальний свет
F53	10	правая фара дальний свет

Тип предохранителей-мини

Реле

№	номинал А	защищаемая цепь
R1	40	Реле отключения головных фар (разрешает или запрещает от зажигания включаться фарам)
R2	40	обогрев ветрового стекла
R3	70	Периферийная система зажигания
R4	20	фары ближнего света
R5	20	фары дальнего света
R6	20	Система топливоснабжения и зажигания (насос, форсунки, катушка зажигания)
R7	40	стартер
R8	40	эл.вентилятор системы охлаждения
R9	20	Функция фар дневного времени (для скандинавии)
R10	20	Реле задней розетки
R11	40	Основная система зажигания (иммобилайзер, РСМ, генератор)
R12	—	резерв

Надежная защита электроцепей и автооборудования с помощью электропредохранителей — одна из важнейших задач при проектировании современных авто. Все электроцепи в Форде Фьюжн защищены с помощью электропредохранителей ножевого типа.

Самостоятельная замена предохранителей

Заменить перегоревшее устройство своими руками – дело нескольких минут. Естественно, чтобы избежать последующей замены блока предохранителей целиком, отнестись к этой простой манипуляции следует со всей ответственностью. После точного определения источника проблемы, замена плавкого защитника должна начинаться с подбора нового, который в точности соответствует поврежденному. Для удобства «идентификации» все устройства имеют разный цвет – в соответствии со своей мощностью.

Приобретать предохранители лучше всего заранее, не дожидаясь пока один из них выйдет из строя. При этом, следует основываться не на собственных предпочтениях и стоимости, а на рекомендациях завода-изготовителя. В случае отсутствии таковых в продаже, имеет смысл сделать заказ и немного подождать, нежели подвергать свое авто и себя риску. В крайнем случае допускается временное использование предохранителей, подходящих по размеру и характеристикам. Подробный алгоритм действий для правильной замены неисправного предохранителя можно увидеть на видео:

Традиционно повышенное внимание необходимо уделить, если сгорел предохранитель прикуривателя – как правило в современном автомобиле на него достаточно серьезная нагрузка. Соответственно, оперативно должна проводиться не только замена предохранителя прикуривателя, но и самостоятельная диагностика причин произошедшего

Как минимум потребуется оценить целесообразность использования прикуривателя для зарядки сразу нескольких электронных устройств.

Расположение и схема

Электропредохранители в Форде Фьюжн и реле расположены в двух специальных блоках.

В салонной секции автомобиля Форд Фьюжн собрана большая часть электропредохранителей, а в секции, находящейся под капотом, — в основном силовые. Салонный блок расположен под приборной панелью за бардачком, схема расположения есть на крышке.

Второй, подкапотный блок, расположен рядом с аккумуляторной батареей.

Для того чтобы было легче находить и различать электропредохранители и менять их, они отличаются по цвету. Например, для прикуривателя предохранитель синего цвета и расчетный ток — пятнадцать ампер. Чтобы было удобней менять те, которые рассчитаны на одну и ту же силу тока, окрашенные в один цвет.

Для удобства замены имеется специальный пинцет, который позволяет производить замену. Проверяются они обычно визуально, поврежденные нужно заменить новыми. Обязательно перед заменой проверьте целостность цепи и состояние оборудования.

Выбирать предохранитель следует правильно

Поскольку предохранитель выполняет очень важную функцию – страхует дорогостоящую электронику автомобиля от выхода из строя, выбирать такого «защитника» следует крайне скрупулезно

Пользуясь тем, что при покупке одного-двух «копеечных» защитных устройств, основная часть автовладельцев не обращают внимание на их качество, недобросовестные продавцы или производители пытаются реализовать товар, не соответствующий никаким стандартам качества

Конечно, на вид определить качественный товар от «мусора» очень сложно. Для проверки можно использовать следующий метод. Необходимо подключить один из купленных предохранителей накоротко к аккумулятору. О качественном изделии будет свидетельствовать его быстрое перегорание. Если же он начинает греться и оплавляться, использовать его в автомобиле крайне рискованно – при перегрузке электрическая цепь не будет размыкаться, что может обернуться как выходом из стоя электроники, так и пожаром.

К столь же печальным последствиям может привести и другая крайность, к которой часто прибегают владельцы автомобилей – использование жучков. Конструкции таких устройств могут быть самыми разнообразными – от проволоки, намотанной на концы сгоревшего устройства, до монеты, вставленной в качестве его замены. Такие «самоделки» пропускают ток любой величины, поскольку перегореть не могут, что и приводит к печальным последствиям, особенно для автомобилей иностранного производства.

Предохранители и реле под капотом Ford Fiesta 6

Монтажный блок расположен в левой части подкапотного пространства. Блок закрыт защитной крышкой, на внутренней стороне которой размещена актуальная схема.

Схема блока предохранителей и реле под капотом Форд Фиеста 6

1 30/40A ABS 2 40А Модуль ABS ESP 60А Вентилятор системы охлаждения 3 30A/40A Вентилятор системы охлаждения 4 30A Электродвигатель вентилятора отопителя 5 60A Блок предохранителей и реле в салоне 6 30A Модуль управления дополнительным оборудованием (BCM) 7 60A Блок предохранителей и реле в салоне 8 60A Свечи накаливания 50А Автоматическая коробка передач 9 60A Обогреватель лобового стекла 10 Резерв 11 30A Реле стартера 12 10A Дальний свет левой фары 13 10A Дальний свет правой фары 14 10A Ближний свет левой фары либо Насос охлаждающей жидкости 15 10A Ближний свет правой фары либо Катушки зажигания 16 15A Модуль управления силовым агрегатом (PCM), высоко- и низко- скоростной режим вентилятора охлаждения 17 15A Подогреваемые кислородные датчики (HEGO) (бензиновые двигатели) 20А Модуль электропитания (дизельные двигатели) 18 10A Электронный блок управления КПП 19 7,5А Компрессор системы кондиционирования воздуха 20 Резерв 21 7,5А Вентилятор системы охлаждения (1.6L Duratorq-TDCi) 22 15A Питание органов управления внешним освещением от аккумуляторной батареи 23 15A Противотуманные фары 24 15A Указатели поворота 25 10A Лампы системы освещения в дневное время 15А Левая сторона наружного освещения 26 7,5A Электропривод зеркал заднего вида 15А Правая сторона наружного освещения 27 7.5A PCM Модуль управления силовым агрегатом 28 20A Модуль ABS, ESP 29 10А Электромагнитная муфта компрессора кондиционера 30 — 31 — 32 20A Звуковой сигнал, функция энергосбережения аккумулятора, без ключевого модуля 33 20A Обогреватель заднего стекла 34 20A Реле топливного насоса, подогреватель дизельного топлива 35 15А Система сигнализации первой категории 36 7,5А Контроллер автоматической коробки передач 37 25А Левая сторона модуля передней двери 38 25А Правая сторона модуля передней двери 39 25А Левая сторона модуля задней двери 40 25А Правая сторона модуля задней двери

1. Вентилятор системы охлаждения 2. Обогреваемое лобовое стекло, Реле свечей накаливания 3. Модуль регулирования мощности, Реле системы управления двигателем 4. Реле дальнего света фар 5. Реле ближнего света фар 6. Реле системы освещения в дневное время 7. Электродвигатель вентилятора системы охлаждения двигателя 8. Стартер 9. Муфта компрессора системы кондиционирования 10. Реле противотуманных фар 11. Топливный насос, подогреватель дизельного топлива 12. Фонарь заднего хода 13. Вентилятор обогревателя

Расположение предохранителей, плавких вставок и реле и их замена

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).

Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).

Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.

Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.

Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра.

Назначение предохранителей и реле приведено в табл. 10.1.

ПРИМЕЧАНИЯ. На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья.

Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.

Назначение предохранителей приведено в табл. 10.2.

ПРИМЕЧАНИЕ. На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.

расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.

ПРИМЕЧАНИЕ. На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).

Для наглядности показано при снятой панели приборов.

1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз. ПРИМЕЧАНИЕ. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. После этого откроется доступ к центральному блоку предохранителей.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель. ПРЕДУПРЕЖДЕНИЕ.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

3. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону. ПРИМЕЧАНИЕ.

Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.

4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

5. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.

6. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…

Расположение и схема

Электропредохранители в Форде Фьюжн и реле расположены в двух специальных блоках.

В салонной секции автомобиля Форд Фьюжн собрана большая часть электропредохранителей, а в секции, находящейся под капотом, — в основном силовые. Салонный блок расположен под приборной панелью за бардачком, схема расположения есть на крышке.

Второй, подкапотный блок, расположен рядом с аккумуляторной батареей.

Для того чтобы было легче находить и различать электропредохранители и менять их, они отличаются по цвету. Например, для прикуривателя предохранитель синего цвета и расчетный ток — пятнадцать ампер. Чтобы было удобней менять те, которые рассчитаны на одну и ту же силу тока, окрашенные в один цвет.

Для удобства замены имеется специальный пинцет, который позволяет производить замену. Проверяются они обычно визуально, поврежденные нужно заменить новыми. Обязательно перед заменой проверьте целостность цепи и состояние оборудования.

Схема форд фиеста 2007

Техническая документация по ремонту автомобилей Ford Fiesta ( все годы выпуска) Бесплатно, без регистрации и СМС

Руководство по ремонту, эксплуатации и техническому обслуживанию Ford Fiesta

— полные технические характеристик

— устранение неисправностей Ford Fiesta

— цветные электросхемы Ford Fiesta СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по эксплуатации Ford Fiesta — полные технические характеристики Ford Fiesta — особенности эксплуатации

— цветные электросхемы СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту Ford Fiesta в фотографиях — полные технические характеристики

— особенности эксплуатации Ford Fiesta — устранение неисправностей в фотографиях своими руками — более 1980 фотографий процесса ремонта СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Каталог деталей и сборочных единиц Ford Fiesta — таблица взаимозаменяемости деталей автомобилей

— предназначен для работников СТО и владельцев автомобилей Ford Fiesta — каталог деталей Ford Fiesta СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Подробная электросхема Ford Fiesta — полное описание электрооборудования Ford Fiesta , подробная интерактивная электрическая схема Ford Fiesta — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания, впрыск, инжектор) — подробная схема электрооборудования ( электро схема ) Ford Fiesta — распиновка разъемов электрических, распиновка электро проводки Ford Fiesta СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту двигателя Ford Fiesta — полные технические характеристики двигателя Ford Fiesta — особенности конструкции и ремонта двигателя Ford Fiesta — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями, ГРМ СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту коробок передач Ford Fiesta — полные технические характеристики КПП — особенности конструкции и ремонта КПП Ford Fiesta — устранение неисправностей КПП трансмиссия, валы, шестерни, ШРУС — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Где найти предохранитель стартера на вашем Ford Fiesta?

Теперь перейдем к компоненту, который вам, вероятно, больше всего нравится. После определения того, какой стартерный предохранитель вам нужно будет заменить, пришло время определить где предохранитель стартера на Форд Фиеста . Вам нужно будет заглянуть под капот, во многих случаях, как было обнаружено в предыдущем разделе, ваш предохранитель стартера на Ford Fiesta находится в блоке предохранителей в моторном отсеке вашего автомобиля , он находится под крышкой, рядом с аккумулятором. Имейте в виду, что перед любым вмешательством вам необходимо отключить аккумулятор от Ford Fiesta, чтобы избежать любого риска короткого замыкания или поражения электрическим током. Чтобы быть уверенным в местонахождении предохранителя стартера вашего Ford Fiesta, вам понадобится буклет текущего обслуживания с схема предохранителей с положением и функцией каждого предохранителя. Вряд ли когда-либо заменяйте предохранитель на предохранитель на меньшую или большую силу тока, так как это может вызвать возгорание или повредить какой-либо компонент вашего Ford Fiesta. Если вы хотите замените предохранитель на реле стартера вашего Ford Fiesta , вам придется обратиться к своему механику, который обязательно посоветует вам поменять весь стартер.

Если вам нужны дополнительные учебные материалы по Ford Fiesta, перейдите на наш Ford Fiesta категория.

Блоки под капотом

Монтажный блок

Он крепится с боку к аккумулятору, на его плюсовой провод и состоит из плавких вставок высокой мощности. Для доступа к нему надо поднять саму аккумуляторную батарею.

Схема

Обозначение

FА	80А Вспомогательный отопитель (отопитель РТС)
FB	60А Коробка передач
FC	60А Вспомогательный отопитель (отопитель РТС)/ свечи подогрева (дизельный двигатель)
FD	40А Вентилятор охлаждения и кондиционирование воздуха
FE	60А Осветительное оборудование и общий электронный модуль (GEM)
FF	60А Зажигание
FG	60А Двигатель и осветительное оборудование
FH	60А Обогрев лобового стекла, АБС, ESP, стекло подъёмники

Блок реле

Данный блок находится рядом с аккумулятором, выглядит в форме квадрата.

Схема

Расшифровка

• R1 – Выключение А/С при широко открытой дроссельной заслонке
• R2 – Высокоскоростной режим вентилятора охлаждения двигателя
• R3 – Вспомогательный отопитель (отопитель РТС)
• R4 – Вспомогательный отопитель (отопитель РТС)

Расположение и схема

Электропредохранители в Форде Фьюжн и реле расположены в двух специальных блоках.

В салонной секции автомобиля Форд Фьюжн собрана большая часть электропредохранителей, а в секции, находящейся под капотом, — в основном силовые. Салонный блок расположен под приборной панелью за бардачком, схема расположения есть на крышке.

Второй, подкапотный блок, расположен рядом с аккумуляторной батареей.

Для того чтобы было легче находить и различать электропредохранители и менять их, они отличаются по цвету. Например, для прикуривателя предохранитель синего цвета и расчетный ток — пятнадцать ампер. Чтобы было удобней менять те, которые рассчитаны на одну и ту же силу тока, окрашенные в один цвет.

Для удобства замены имеется специальный пинцет, который позволяет производить замену. Проверяются они обычно визуально, поврежденные нужно заменить новыми. Обязательно перед заменой проверьте целостность цепи и состояние оборудования.

Предохранители под капотом автомобиля

Замена деталей, расположенных в моторном отсеке автомобиля, не менее проста, чем работа внутри салона. Все, что потребуется сделать – это следовать алгоритму, описанному ниже:

1. Запаситесь сразу необходимым минимумом инструментов. Достаточно будет ключа на 8 и плоской отвертки.
2. Снимите клеммы с аккумулятора или проведите его полный демонтаж.
3. На стенке аккумуляторной батареи расположен блок с плоскими предохранителями. Вам нужно аккуратно отсоединить его после снятия фиксатора.
4. Снимите еще один фиксатор, который освободит блок ПП от защиты.
5. Каждый предохранитель держится в коробе на двух гайках. Отвинтив их, получится без труда снять и саму деталь.
6. Установите новый элемент согласно инструкции и выполните все операции в обратном порядке.

Безусловно, отыскать нужные предохранитель среди огромной массы непросто. Рекомендуем иметь под рукой схему расположения и маркировки. Это не только ускорит процесс, но и поможет ничего не сломать.

Обозначение предохранителей под капотом Ford Fiesta/Fusion

Номер предохранителя	Номинальная сила тока, А	Защищаемая цепь
FA	30	Дополнительный отопитель
FB	60	Роботизированная коробка передач
FC	60	Предпусковой подогрев (дизель)
FD	40	Система кондиционирования
FE	60	Наружное освещение
FF	60	Резерв
FG	60	Системы управления двигателем и питания
FH	60	Стеклоподъемники

Процесс снятия и замены

Основная часть электропредохранителей Форд Фьюжн и реле расположена в салонной секции автомобиля под панелью приборов с правой стороны за перчаточным отделением.

1. Для получения доступа к предохранителям, находящимся в салоне, нужно открыть бардачок.
2. Сжав его стенки, вывести ограничители хода и откинуть его вниз.
3. На крышке сзади имеется схема расположения предохранителей.

Для того чтобы заменить предохранители, находящиеся в моторном блоке, нужно снять аккумулятор.

1. Аккуратно отжать фиксатор.
2. Снять секцию со стенки полки аккумулятора.
3. С помощью отвертки снимаем фиксатор крышки.
4. Откручиваем гайки, к которым он крепится.
5. Меняем вышедший со строя предохранитель.
6. Чтобы получить доступ к реле под капотом, нужно отжать с помощью отвертки фиксаторы, находящиеся по бокам.
7. И снять ее.

Далее нужно провести визуальный осмотр и определить вышедший из строя. Если у вас проблемы с каким-то оборудованием, существуют специальные схемы, по которым можно без проблем определить и устранить неисправность, определив, где именно произошел разрыв в цепи.

Внимание! Электросистема автомобиля требует к себе внимательного отношения и ни в коем случае нельзя пользоваться так называемыми жучками, которые не смогут прервать цепь в случае, если возникнет скачек напряжение, и в результате в автомобиле может просто-напросто произойти пожар. Не рискуйте понапрасну и не экономьте на мелочах

Соблюдайте во всех работах элементарные меры безопасности.

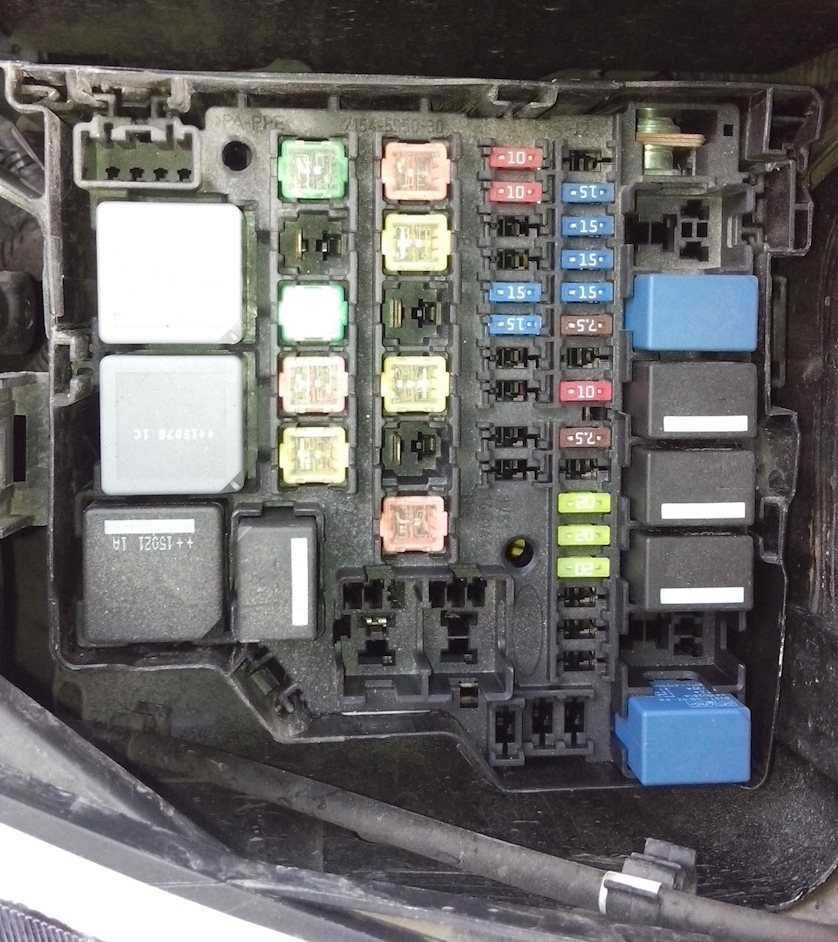

Блок под капотом

Находится с левой стороны, под защитной крышкой, с обратной стороны которой будет нанесена актуальная схема.

Фото — пример

p, blockquote 23,0,0,0,0 —>

1	30/40A ABS
2	40А Модуль ABS ESP 60А Вентилятор системы охлаждения
3	30A/40A Вентилятор системы охлаждения
4	30A Электродвигатель вентилятора отопителя
5	60A Блок предохранителей и реле в салоне
6	30A Модуль управления дополнительным оборудованием (BCM)
7	60A Блок предохранителей и реле в салоне
8	60A Свечи накаливания 50А Автоматическая коробка передач
9	60A Обогреватель лобового стекла
10	Резерв
11	30A Реле стартера
12	10A Дальний свет левой фары
13	10A Дальний свет правой фары
14	10A Ближний свет левой фары либо Насос охлаждающей жидкости
15	10A Ближний свет правой фары либо Катушки зажигания
16	15A Модуль управления силовым агрегатом (PCM), высоко- и низко- скоростной режим вентилятора охлаждения
17	15A Подогреваемые кислородные датчики (HEGO) (бензиновые двигатели) 20А Модуль электропитания (дизельные двигатели)
18	10A Электронный блок управления КПП
19	7,5А Компрессор системы кондиционирования воздуха
20	Резерв
21	7,5А Вентилятор системы охлаждения (1.6L Duratorq-TDCi)
22	15A Питание органов управления внешним освещением от аккумуляторной батареи
23	15A Противотуманные фары
24	15A Указатели поворота
25	10A Лампы системы освещения в дневное время 15А Левая сторона наружного освещения
26	7,5A Электропривод зеркал заднего вида 15А Правая сторона наружного освещения
27	7.5A PCM Модуль управления силовым агрегатом
28	20A Модуль ABS, ESP
29	10А Электромагнитная муфта компрессора кондиционера
30	—
31	—
32	20A Звуковой сигнал, функция энергосбережения аккумулятора, без ключевого модуля
33	20A Обогреватель заднего стекла
34	20A Реле топливного насоса, подогреватель дизельного топлива
35	15А Система сигнализации первой категории
36	7,5А Контроллер автоматической коробки передач
37	25А Левая сторона модуля передней двери
38	25А Правая сторона модуля передней двери
39	25А Левая сторона модуля задней двери
40	25А Правая сторона модуля задней двери

p, blockquote 24,0,0,0,0 —>

1. Вентилятор системы охлаждения
2. Обогреваемое лобовое стекло, Реле свечей накаливания
3. Модуль регулирования мощности, Реле системы управления двигателем
4. Реле дальнего света фар
5. Реле ближнего света фар
6. Реле системы освещения в дневное время
7. Электродвигатель вентилятора системы охлаждения двигателя
8. Стартер
9. Муфта компрессора системы кондиционирования
10. Реле противотуманных фар
11. Топливный насос, подогреватель дизельного топлива
12. Фонарь заднего хода
13. Вентилятор обогревателя

Самостоятельная замена предохранителей

Заменить перегоревшее устройство своими руками – дело нескольких минут. Естественно, чтобы избежать последующей замены блока предохранителей целиком, отнестись к этой простой манипуляции следует со всей ответственностью. После точного определения источника проблемы, замена плавкого защитника должна начинаться с подбора нового, который в точности соответствует поврежденному. Для удобства «идентификации» все устройства имеют разный цвет – в соответствии со своей мощностью.

Приобретать предохранители лучше всего заранее, не дожидаясь пока один из них выйдет из строя. При этом, следует основываться не на собственных предпочтениях и стоимости, а на рекомендациях завода-изготовителя. В случае отсутствии таковых в продаже, имеет смысл сделать заказ и немного подождать, нежели подвергать свое авто и себя риску. В крайнем случае допускается временное использование предохранителей, подходящих по размеру и характеристикам. Подробный алгоритм действий для правильной замены неисправного предохранителя можно увидеть на видео:

Традиционно повышенное внимание необходимо уделить, если сгорел предохранитель прикуривателя – как правило в современном автомобиле на него достаточно серьезная нагрузка. Соответственно, оперативно должна проводиться не только замена предохранителя прикуривателя, но и самостоятельная диагностика причин произошедшего

Как минимум потребуется оценить целесообразность использования прикуривателя для зарядки сразу нескольких электронных устройств.

Как определить сгоревший предохранитель

Перед тем как определить сгоревший предохранитель в машине, следует приготовить тестер или индикаторную отвертку. Первый способ проверки предусматривает его извлечение из гнезда, визуальный осмотр и проверку тестером. Визуально определить работоспособность такого устройства практически невозможно, поэтому использование тестера является обязательным. Ручка прибора устанавливается на знак диода, щупы прикладываются к контактам.

При втором способе проверки извлекать предохранители из гнезда не потребуется, что является более предпочтительным для большинства автовладельцев. Перед проверкой нужно включить ту цепь, в которой отмечается неисправность – к примеру, включить магнитолу или фары. После этого, индикаторной отверткой поочередно необходимо прикоснуться к клеммам одного вывода, проверяемого «защитника», затем другого. Если на первом имеется напряжение, а на втором оно уже отсутствует – сгоревшее устройство найдено.

Следует сразу отметить, что крайне желательно иметь запасной комплект предохранителей различного номинала, а перед тем, как заменить предохранитель, необходимо выбрать точно такой же номинал. Если будет выбрано меньшее значение, предохранитель перегорит, если установить больший номинал, пострадают уже потребители, которые подключены к данной цепи. Для удобства оперативной замены, все «защитники» имеют разный цвет, соответствующий их «мощности».

Какой предохранитель стартера у вашего Ford Fiesta?

Мы будем сейчас, прежде чем мы определим где находится предохранитель стартера на вашем автомобиле, покажите вам, что такое предохранитель стартера на вашем Ford Fiesta. До сих пор автомобили не оснащались предохранителями стартера, поскольку они выделяют значительную энергию при запуске двигателя и, кроме того, не всегда стабильны. Однако с нескольких лет производители начали встраивать в соленоид стартера предохранитель на 150/200 ампер, который «защищает вспомогательные части» стартера вашего Ford Fiesta, например, зажигание. Тем не менее, есть еще один предохранитель, который существует дольше и который также связан со стартером, это предохранитель. предохранитель F8, который обычно составляет 20/25 ампер и на Ford Fiesta называется предохранителем возбуждения стартера. .
