Предохранители и блоки реле для Ford Fiesta Mk6 (2008-2017) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Fiesta Mk6 (2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017).
Проверка и замена предохранителей
Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель.
Уведомление
- Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
- Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

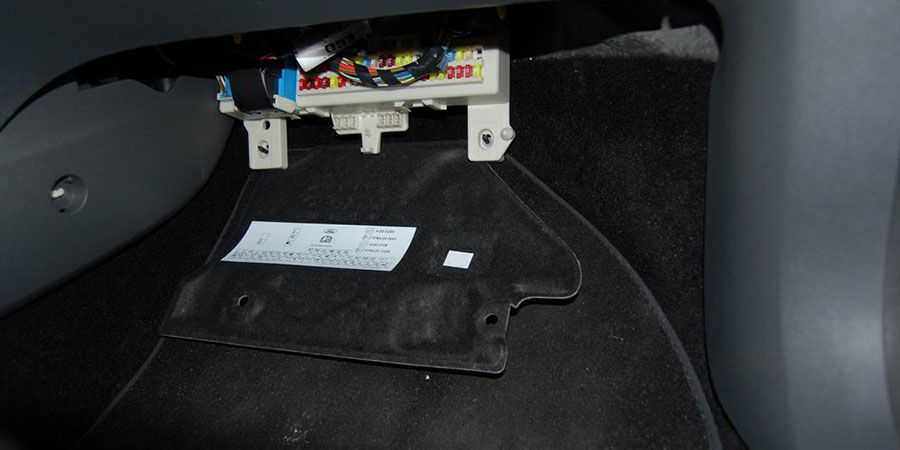

Блок предохранителей в салоне
Этот блок предохранителей расположен за перчаточным ящиком. Откройте перчаточный ящик и опорожните содержимое. Вдавите стороны внутрь и опустите вещевой ящик вниз.
Дополнительные реле (вне коробки предохранителей)
| Реле | Цвет | Защищаемая цепь | |
| 18 | Черный | Стеклоподъемник | Дверь водителя |
| 19 | Голубой | Выкл. управления скоростью | Кроншт. коробки предохранителей под панелью приборов |
| 20 | Голубой | Омыватели фар | Кронштейн блока лампочек |
| 21 | Оранжевый | Интервал стекпооч. заднего стекла | Кронштейн блока лампочек |
| 22 | Белый | Противот. фары (только левост. Упр.) | Кронштейн модуля интерфейса |
| 23 | Черный | Указатели поворота | Рупев. колонка |
| 24 | Белый | Противоуг. сигнализ. (слева) | Кроншт. замка двери |
| 25 | Белый | Противоуг. сигнализ. (справа) | Кроншт. замка двери |
| 26 | Черный | Обогреватели сидений | Кроншт. коробки предохранителей под панелью приборов |
| 27 | Выключение освещения панели приборов (Скандинавия) | Кроншт. коробки предохранителей под панелью приборов | |
| 30 | Выключение освещения панели приборов (Скандинавия) | Кроншт. коробки предохранителей под панелью приборов | |
| 34 | Система кондиционирования воздуха | Кроншт. коробки предохранителей под панелью приборов |
Расположение и схема
Электропредохранители в Форде Фьюжн и реле расположены в двух специальных блоках.
В салонной секции автомобиля Форд Фьюжн собрана большая часть электропредохранителей, а в секции, находящейся под капотом, — в основном силовые. Салонный блок расположен под приборной панелью за бардачком, схема расположения есть на крышке.
Второй, подкапотный блок, расположен рядом с аккумуляторной батареей.
Для того чтобы было легче находить и различать электропредохранители и менять их, они отличаются по цвету. Например, для прикуривателя предохранитель синего цвета и расчетный ток — пятнадцать ампер. Чтобы было удобней менять те, которые рассчитаны на одну и ту же силу тока, окрашенные в один цвет.
Для удобства замены имеется специальный пинцет, который позволяет производить замену. Проверяются они обычно визуально, поврежденные нужно заменить новыми. Обязательно перед заменой проверьте целостность цепи и состояние оборудования.
Возможные причины ремонта электрики авто
Поскольку практически все элементы современных авто исключают электронное управление, имея в своей основе отдельную или систематизированную электрическую цепь, то при любой поломке прежде всего следует исключить выход из строя именно этого элемента.
И чаще всего в пользу этой рекомендации говорят следующие внезапно возникшие проблемы или неисправности:
- Перебои в работе электрической системы в целом, выход из строя дворников, салонного освещения и внешней световой оптики (фар).
- Временное или частое включение и отключение отдельных приборов, которое может указывать на окисление определенного контакта в схеме.
- Общие перебои «то там, то сям», часто свидетельствующие о том, что в систему попала вода.
- Поочередный отказ всех систем, имеющих электрическое питание от общей цепи.
- Явный запах гари в авто, который требует незамедлительного вмешательства во избежание воспламенения.
То есть возможным по-прежнему остается выход из строя как одной, так и нескольких систем сразу, несмотря на наличие автономных предохранителей. Объясняется это тем, что на одном и том же предохранительном элементе могут быть подключены сразу несколько автомобильных приборов.
Transit. Электрика ⇒ Предохранители, реле Транзит 2000-2006
Сообщение Анатоль » 30 мар 2011, 14:48
Сообщение OAM67 » 30 мар 2011, 17:03
Дайте мне в личку ваше мыло. Скину. Не могу на сервер загрузить точечный рисунок BMP. Модераторы ау, в чем причина запрета загрузки точечного рисунка? Не первый раз с этим сталкиваюсь.
Добавлено спустя 46 минут 4 секунды: Наверна размер большой?
Сообщение Анатоль » 30 мар 2011, 17:34
Сообщение Green_Wulf » 30 мар 2011, 19:31
Сообщение OAM67 » 30 мар 2011, 20:02
Сообщение Арпуха » 30 мар 2011, 20:05
Сообщение Green_Wulf » 30 мар 2011, 20:14
Сообщение OAM67 » 30 мар 2011, 20:22
Сообщение Анатоль » 30 мар 2011, 21:02
Сообщение Микаэл » 02 авг 2011, 21:19
Сообщение lfxybr » 10 авг 2011, 22:21
Транзит 2006 г. 2.2литра (110л/с), пер. привод, длинный, высокий, 1.3 тонны. . . . Раньше: Хайс, Мерс.310,Фолькс, Ивеко3115, Спринтер.
Всем удачи. Андрей.
Сообщение OAM67 » 15 авг 2011, 22:54
Чет я эту тему пропустил. Это заводской блок. Есть его описание в руководстве по эксплуатации. Это релюхи на повороты, еще на что-то. Не могу скопировать страницу из руководства. Кракозябры лезут. Качну его всего на файлообменник. Там на 161 странице. Щас качну, дам ссылку.
Сообщение Green_Wulf » 16 авг 2011, 00:00
стр. 161. (Блин, рядом со мной лежит это руководство и мозгов не хватило в него заглянуть
Всё логично, у меня её потому и нет, что нет ничего из вышеперечисленного. Но! Там вроде одни реле, а где же там хоть слово про предохранители? Или эти красненькие хреновены не предохранители?
Расположение и схема
Электропредохранители в Форде Фьюжн и реле расположены в двух специальных блоках.
В салонной секции автомобиля Форд Фьюжн собрана большая часть электропредохранителей, а в секции, находящейся под капотом, — в основном силовые. Салонный блок расположен под приборной панелью за бардачком, схема расположения есть на крышке.
Второй, подкапотный блок, расположен рядом с аккумуляторной батареей.
Для того чтобы было легче находить и различать электропредохранители и менять их, они отличаются по цвету. Например, для прикуривателя предохранитель синего цвета и расчетный ток — пятнадцать ампер. Чтобы было удобней менять те, которые рассчитаны на одну и ту же силу тока, окрашенные в один цвет.
Для удобства замены имеется специальный пинцет, который позволяет производить замену. Проверяются они обычно визуально, поврежденные нужно заменить новыми. Обязательно перед заменой проверьте целостность цепи и состояние оборудования.
Как определить сгоревший предохранитель
Перед тем как определить сгоревший предохранитель в машине, следует приготовить тестер или индикаторную отвертку. Первый способ проверки предусматривает его извлечение из гнезда, визуальный осмотр и проверку тестером. Визуально определить работоспособность такого устройства практически невозможно, поэтому использование тестера является обязательным. Ручка прибора устанавливается на знак диода, щупы прикладываются к контактам.
При втором способе проверки извлекать предохранители из гнезда не потребуется, что является более предпочтительным для большинства автовладельцев. Перед проверкой нужно включить ту цепь, в которой отмечается неисправность – к примеру, включить магнитолу или фары. После этого, индикаторной отверткой поочередно необходимо прикоснуться к клеммам одного вывода, проверяемого «защитника», затем другого. Если на первом имеется напряжение, а на втором оно уже отсутствует – сгоревшее устройство найдено.
Следует сразу отметить, что крайне желательно иметь запасной комплект предохранителей различного номинала, а перед тем, как заменить предохранитель, необходимо выбрать точно такой же номинал. Если будет выбрано меньшее значение, предохранитель перегорит, если установить больший номинал, пострадают уже потребители, которые подключены к данной цепи. Для удобства оперативной замены, все «защитники» имеют разный цвет, соответствующий их «мощности».
Монтажный блок под торпедой: замена предохранителей
Обозначение предохранителей в салоне Ford Fiesta/Fusion
| Номер предохранителя (сила тока) | Цвет | Защищаемая цепь |
| F1 | — | Резерв |
| F2 | — | Прицеп |
| F3 | — | Прицеп |
| F4 (10 А) | Красный | Система отопления (кондиционирования) и вентиляции салона |
| F5 (20 А) | Желтый | Антиблокировочная система (ABS) |
| F6 (30 А) | Зеленый | Антиблокировочная система (ABS) |
| F7 (15 А) | Синий | Коробка передач Durashift EST |
| F8 (7,5 А) | Коричневый | Электропривод наружных зеркал заднего вида |
| F9 (10 А) | Красный | Левая фара ближнего света |
| F10 (10 А) | Красный | Правая фара ближнего света |
| F11 (15 А) | Синий | Освещение при движении в светлое время суток |
| F12 (15 А) | Синий | Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 (20 А) | Желтый | Система управления двигателем (дизель) |
| F14 (30 А) | Зеленый | Стартер |
| F15 (20 А) | Желтый | Топливный насос |
| F16 (3 А) | Фиолетовый | Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| F17 (15 А) | Синий | Переключатель приборов наружного освещения |
| F18 (15 А) | Синий | Автомагнитола |
| F19 (15 А) | Синий | Освещение при движении в светлое время суток |
| F20 (7,5 А) | Коричневый | Панель приборов, таймер отключения, фонарь освещения номерного знака |
| F21 | — | Резерв |
| F22 (7,5 А) | Коричневый | Габаритный свет левого борта |
| F23 (7,5 А) | Коричневый | Габаритный свет правого борта |
| F24 (20 А) | Желтый | Центральный замок и звуковой сигнал охранной сигнализации |
| F25 (15 А) | Синий | Аварийная световая сигнализация |
| F26 (20 А) | Желтый | Электрообогрев заднего стекла двери задка |
| F27 (15 А) | Синий | Звуковой сигнал |
| F28 (3 А) | Фиолетовый | Аккумулятор, стартер |
| F29 (15 А) | Синий | Прикуриватель |
| F30 (15 А) | Синий | Система зажигания |
| F31 (10 А) | Красный | Переключатель приборов наружного освещения |
| F32 (7,5 А) | Коричневый | Электрообогрев наружных зеркал заднего вида |
| F33 (7,5 А) | Коричневый | Переключатель приборов |
| F34 | — | Резерв |
| F35 (7,5 А) | Коричневый | Подогрев передних сидений |
| F36 (30 А) | Зеленый | Стеклоподъемники |
| F37 (3 А) | Фиолетовый | Антиблокировочная система (ABS) |
| F38 (7,5 А) | Коричневый | Электронный блок общего назначения |
| F39 (7,5 А) | Коричневый | Подушки безопасности |
| F40 (7,5 А) | Коричневый | Автоматическая коробка передач |
| F41 | — | Резерв |
| F42 (30 А) | Зеленый | Обогрев ветрового стекла |
| F43 (30 А) | Зеленый | Обогрев ветрового стекла |
| F44 (3 А) | Фиолетовый | Автомагнитола |
| F45 (15 А) | Синий | Стоп-сигналы |
| F46 (20 А) | Желтый | Стеклоочиститель и омыватель ветрового стекла |
| F47 (10 А) | Красный | Стеклоочиститель стекла двери задка |
| F48 (7,5 А) | Коричневый | Фонарь заднего хода |
| F49 (30 А) | Зеленый | Электродвигатель отопителя |
| F50 (20 А) | Желтый | Противотуманные фонари |
| F51 (15 А) | Синий | предохранитель прикуривателя ford fusion, ford fiesta |
| F52 (10 А) | Красный | Левая фара дальнего света |
| F53 (10 А) | Красный | Правая фара дальнего света |
Обозначение реле в салоне Ford Fiesta/Fusion
| Номер реле | Номинальная сила тока, А | Защищаемая цепь |
| R1 | 40 | Электропривод складывания наружных зеркал |
| R2 | 40 | Обогрев ветрового стекла |
| R3 | 70 | Система зажигания |
| R4 | 20 | Фары ближнего света |
| R5 | 20 | Фары дальнего света |
| R6 | 20 | Топливный насос |
| R7 | 40 | Стартер |
| R8 | 40 | Электровентилятор отопителя |
| R9 | 20 | Освещение при движении в светлое время суток |
| R10 | 20 | Зарядка аккумуляторной батареи |
| R11 | 40 | Система впрыска, ЭБУ системы впрыска |
| R12 | — | Резерв |
Многие люди, малознакомые с устройством автомобиля в целом, весьма неуверенно справляются с поиском и заменой предохранителей. Чтобы избежать проблем, рекомендуем следовать советам, приведенным ниже:
- Первым делом откройте бардачок и освободите его от содержимого.
- Далее сожмите его стенки и достаньте из приборной панели.
- Аккурат за крышкой расположены сами предохранители. Рекомендуем вам перед тем, как начать проводить замену, изучить причину поломки или перегорания. Не помешает руководствоваться схемой расположения, чтобы не перепутать элементы.
- Настоятельно не рекомендуется использовать проволоку или другие аналогичные самопальные запчасти вместо заводских плавких предохранителей. Это способно испортить как отдельно взятые элементы электрики, так и весь монтажный блок в целом.
- На задней части ящика есть схема, в которой четко обозначено, как добраться до деталей и выполнить замену. Действуйте согласно рекомендациям, и вы нивелируете риск возгорания или поломки.
- Возле коробки расположен пинцет, с помощью которого можно легко и удобно достать предохранители.
- Оцените на глаз, в каком состоянии находится перемычка. Даже не специалист заметит, если что-то случится с прозрачным пластиком. И непременно помните, что заменить нужно на деталь такой же маркировки и номинала мощности.
- Чтобы достать реле, нужно раскачать его из стороны в сторону с минимальными усилиями. Будьте осторожны, чтобы не повредить конструкцию.
Осталось только поставить деталь и собрать обратно бардачок по обратному алгоритму.
Предохранители и реле Ford Fiesta 2013-2017
Рассмотрены автомобили Ford Fiesta 2013, 2014, 2015, 2016, 2017 года выпуска.
Блок предохранителей и реле в моторном отсеке Ford Fiesta.
схема расположения предохранителей и реле в блоке.
Модуль антиблокировочной системы тормозов
Антиблокировочная система тормозов, модуль управления системой динамической стабилизации
Вентилятор системы охлаждения — высокоскоростной режим
Вентилятор системы охлаждения
Вентилятор системы охлаждения — низкоскоростной режим
Питание коробки плавких предохранителей в пассажирском салоне (аккумулятор)
Блок управления системами кузова
Питание коробки плавких предохранителей в пассажирском салоне (система зажигания)
Автоматическая коробка передач
Обогреваемое ветровое стекло
Левое реле дальнего света
Правое реле дальнего света
Насос охлаждающей жидкости
Модуль управления силовым агрегатом, высоко- и низкоскоростной режим вентилятора системы охлаждения
Подогреваемые кислородные датчики (бензиновые двигатели)
Модуль электропитания (дизельные двигатели)
Компрессор системы кондиционирования воздуха
Вентилятор системы охлаждения (1.6L Duratorq-TDCi)
Передние противотуманные фары
Левая сторона наружного освещения
Правая сторона наружного освещения
Модуль управления силовым агрегатом
Антиблокировочная система тормозов, управление системой динамической стабилизации
Муфта компрессора системы кондиционирования
Звуковой сигнал, функция энергосбережения аккумулятора, бесключевой модуль
Обогреватель заднего стекла
Реле топливного насоса, подогреватель дизельного топлива
Система сигнализации первой категории
Контроллер автоматической коробки передач
Левая сторона модуля передней двери
Правая сторона модуля передней двери
Левая сторона модуля задней двери
Правая сторона модуля задней двери
Вентилятор системы охлаждения
Обогреваемое ветровое стекло
Модуль регулирования мощности
Электродвигатель вентилятора системы охлаждения двигателя
Муфта компрессора системы кондиционирования
Передние противотуманные фары
Топливный насос, подогреватель дизельного топлива

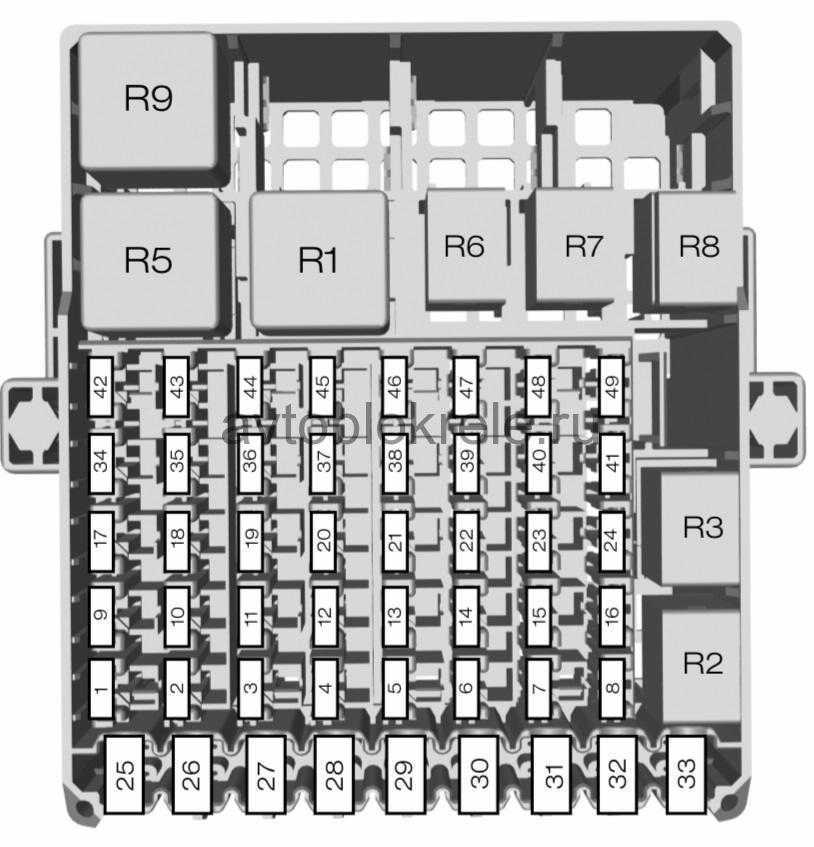

Блок предохранителей в салоне Ford Fiesta.
Этот блок предохранителей находится за перчаточным ящиком. Откройте перчаточный ящик и выньте из него содержимое. Надавите на стенки и поверните перчаточный ящик вниз.
Зажигание, автоматический режим стеклоочистителей, обогреваемое ветровое стекло, потолочный плафон, внутреннее зеркало
Предохранители и реле под капотом Ford Fiesta 6
Монтажный блок расположен в левой части подкапотного пространства. Блок закрыт защитной крышкой, на внутренней стороне которой размещена актуальная схема.
Схема блока предохранителей и реле под капотом Форд Фиеста 6
1 30/40A ABS 2 40А Модуль ABS ESP 60А Вентилятор системы охлаждения 3 30A/40A Вентилятор системы охлаждения 4 30A Электродвигатель вентилятора отопителя 5 60A Блок предохранителей и реле в салоне 6 30A Модуль управления дополнительным оборудованием (BCM) 7 60A Блок предохранителей и реле в салоне 8 60A Свечи накаливания 50А Автоматическая коробка передач 9 60A Обогреватель лобового стекла 10 Резерв 11 30A Реле стартера 12 10A Дальний свет левой фары 13 10A Дальний свет правой фары 14 10A Ближний свет левой фары либо Насос охлаждающей жидкости 15 10A Ближний свет правой фары либо Катушки зажигания 16 15A Модуль управления силовым агрегатом (PCM), высоко- и низко- скоростной режим вентилятора охлаждения 17 15A Подогреваемые кислородные датчики (HEGO) (бензиновые двигатели) 20А Модуль электропитания (дизельные двигатели) 18 10A Электронный блок управления КПП 19 7,5А Компрессор системы кондиционирования воздуха 20 Резерв 21 7,5А Вентилятор системы охлаждения (1.6L Duratorq-TDCi) 22 15A Питание органов управления внешним освещением от аккумуляторной батареи 23 15A Противотуманные фары 24 15A Указатели поворота 25 10A Лампы системы освещения в дневное время 15А Левая сторона наружного освещения 26 7,5A Электропривод зеркал заднего вида 15А Правая сторона наружного освещения 27 7.5A PCM Модуль управления силовым агрегатом 28 20A Модуль ABS, ESP 29 10А Электромагнитная муфта компрессора кондиционера 30 — 31 — 32 20A Звуковой сигнал, функция энергосбережения аккумулятора, без ключевого модуля 33 20A Обогреватель заднего стекла 34 20A Реле топливного насоса, подогреватель дизельного топлива 35 15А Система сигнализации первой категории 36 7,5А Контроллер автоматической коробки передач 37 25А Левая сторона модуля передней двери 38 25А Правая сторона модуля передней двери 39 25А Левая сторона модуля задней двери 40 25А Правая сторона модуля задней двери
1. Вентилятор системы охлаждения 2. Обогреваемое лобовое стекло, Реле свечей накаливания 3. Модуль регулирования мощности, Реле системы управления двигателем 4. Реле дальнего света фар 5. Реле ближнего света фар 6. Реле системы освещения в дневное время 7. Электродвигатель вентилятора системы охлаждения двигателя 8. Стартер 9. Муфта компрессора системы кондиционирования 10. Реле противотуманных фар 11. Топливный насос, подогреватель дизельного топлива 12. Фонарь заднего хода 13. Вентилятор обогревателя
Расположение предохранителей, плавких вставок и реле и их замена
Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).
Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).
Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.
Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.
Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.
Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.
Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра.
Назначение предохранителей и реле приведено в табл. 10.1.
ПРИМЕЧАНИЯ. На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья.
Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.
Назначение предохранителей приведено в табл. 10.2.
ПРИМЕЧАНИЕ. На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.
расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.
ПРИМЕЧАНИЕ. На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).
Для наглядности показано при снятой панели приборов.
1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз. ПРИМЕЧАНИЕ. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. После этого откроется доступ к центральному блоку предохранителей.
2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель. ПРЕДУПРЕЖДЕНИЕ.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
3. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону. ПРИМЕЧАНИЕ.
Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.
4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
5. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.
6. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…
Блок предохранителей форд фиеста 2015
Замена предохранителей, как показывает практика, несложный и весьма быстрый процесс. В отличии от мнения, что эту работу следует доверять мастерам в сервисных центр, наша статья доказывает, что даже водитель, который не разбирается в блок предохранителей форд фиеста 2015 и железе, способен выполнить эту процедуру.
Что касается практики, то важно понимать и знать две вещи: где находится блок предохранителей форд фиеста 2015 с предохранителями и в какой последовательности выполняется замена. Так или иначе, ошибки в ремонте могут вызвать более серьезные проблемы, чем неработающий прикуриватель
Каждый отдельно взятый предохранитель имеет свое прямое предназначение и работает в паре с одним элементом
Так или иначе, ошибки в ремонте могут вызвать более серьезные проблемы, чем неработающий прикуриватель. Каждый отдельно взятый предохранитель имеет свое прямое предназначение и работает в паре с одним элементом.
Стартер, ближний или дальний свет, аккумулятор и др.
Ford Fiesta 6 — предохранители и реле
В блоке расположены и дополнительные, запасные объекты. Их можно использовать как временные, когда выходят из строя действующие. Несколько меньшее количество находится в моторном отсеке, сразу возле аккумулятора. Пластиковый короб бросается в глаза, блок предохранителей форд фиеста 2015 пропустить его не получится. Естественно, все предохранители из-под капота также имеют прямое предназначение.
Блок предохранителей форд фиеста 2015 типовым элементам авто, регулируемые моторными предохранителями, относят следующие: автоматическая коробка передач, кондиционер и система обогрева, стеклоподъемники и пр. Не удивляйтесь, что пластиковые колпачки предохранителя окрашены в разные цвета. Это сделано для того, чтобы можно было отличать их по назначению и напряжению. Расположение блока предохранителей. Схемы блока предохранителей.
Добавить комментарий Отменить ответ. Вам также может понравиться. Предохранители и реле Ford Windstar Предохранители и реле Ford Transit Custom Предохранители и реле Ford Transit Courier Предохранители и реле Ford Transit Connect Индикатор отключения подушки безопасности пассажира, система распознавания пассажиров.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
