Расположение блоков управления
Общая схема расположения блоков
Описание
| 1 | Электронный блок управления SRS |
| 2 | Светодиод противоугонной системы |
| 3 | Блок управления противоугонной системой |
| 4 | Звуковой сигнал противоугонной системы-универсал |
| 5 | Звуковой сигнал противоугонной системы- седан |
| 6 | Датчик 1 изменения объема (противоугонная система) |
| 7 | Датчик 2 изменения объема (противоугонная система) |
| 8 | Реле 1 противоугонной системы |
| 9 | Реле 2 противоугонной системы |
| 10 | Звуковой предупреждающий сигнал |
| 11 | Усилитель выходного сигнала аудиосистемы |
| 12 | Дополнительный блок системы индикации неисправности |
| 13 | Блок системы проверки исправности ламп |
| 14 | Центральный замок /блок управления противоугонной системы |
| 15 | Интегрированное реле /блок управления |
| 16 | Блок управления системой поддержания скорости (круиз-контроль) |
| 17 | Реле системы поддержания скорости (круиз-контроля) |
| 18 | Резистор системы освещения в дневное время |
| 19 | Линия диагностики -дополнительная система предупреждений |
| 20 | Линия диагностики – замки дверей |
| 21 | Резистор электродвигателя вентилятора системы охлаждения |
| 22 | Реле противотуманных фар |
| 23 | Топливный насос |
| 24 | Блок предохранителей /реле, моторный отсек |
| 25 | Блок предохранителей /реле, приборная панель |
| 26 | Реле таймера свечей накаливания |
| 27 | Реле очистителя/ омывателя фар |
| 28 | Реле указателей поворота /аварийной сигнализации |
| 29 | Инерционный выключатель отсечки подачи топлива |
| 30 | Датчик температуры окружающего воздуха |
| 31 | Реле прерывистого режима работы очистителя заднего стекла |
| 32 | Реле подогревателя сиденья |
| 33 | Датчик положения рулевого колеса |
| 34 | Электродвигатель привода люка |
| 35 | Реле электропривода люка |
| 37 | Э/м клапан привода активной подвески, правый передний |
| 39 | Э/м клапан привода активной подвески, правый задний |
| 40 | Блок управления подвеской |
| 41 | Диагностический разъем активной подвески |
| 42 | Электродвигатель привода дроссельной заслонки (противобуксовочная система) |
Ремонт БП
Как было упомянуто ранее, отремонтировать блок предохранителей в Форд Мондео не столь сложно. Для осуществления всех процедур нужно знать лишь некоторые нюансы процедуры и иметь базовые навыки авторемонта. Если последние уже имеются, то, ознакомившись с представленным ниже материалом, замена предохранителей или других деталей станет для вас не проблемой.
Для начала важно знать, где располагаются блоки предохранителей в Форд Мондео. Вне зависимости от поколения модели они имеют стандартное месторасположение и представлены двумя разными узлами:. Первый БП вмонтирован в моторный отсек
Как правило, он распложён недалеко от аккумулятора. Найти узел просто, достаточно открыть капот и разыскать чёрный ящик, открыв крышку которого можно получить доступ к ПП и реле
Первый БП вмонтирован в моторный отсек. Как правило, он распложён недалеко от аккумулятора. Найти узел просто, достаточно открыть капот и разыскать чёрный ящик, открыв крышку которого можно получить доступ к ПП и реле.
Второй БП располагается слева в салоне под приборной панелью. Для получения доступа к нему придётся демонтировать часть приборной панели, после чего снять с блока пластиковую крышку.
Подобравшись к необходимому блоку, можно начать ремонт
В процессе проведения всех процедур важно придерживаться простых рекомендаций. Основной перечень таковых имеет следующий вид:
Перед заменой обязательно обесточьте электросистему автомобиля (заглушите мотор, выключите зажигание и отсоедините клеммы аккумулятора). Демонтаж всех элементов автомобиля проводите очень аккуратно. Все детали БП и салона довольно хрупкие, поэтому повредить их неосторожным движением очень просто. Заменяя любой элемент БП, делайте это на точно такую же деталь
При замене предохранителя или реле важно соблюсти его верное расположение, номинал силы тока и маркировку. В противном случае есть риск спровоцировать более серьёзные проблемы своим ремонтом
Никогда не меняйте ПП или реле проволоками или самодельными изоляторами — это очень опасно. Закончив ремонт, соберите конструкцию автомобиля в обратном порядке и только после этого эксплуатируйте его.
Важно!
Определить, какой ПП или реле вам необходимо менять, каков его номинал, маркировка и подобные нюансы, можно, если обратиться к специальной схеме БП, предназначенной конкретно для вашей модели. Как правило, она имеется в техпаспорте любой модели Форд Мондео и на крышке самого блока
Ремонт блока предохранителей Форд Мондео 2
Ярко выражены последствия некачественного предохранителя
в цепи подсветки зеркал в потолке. И коротко.
На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus
со стороны водителя рядом с аккумулятором. Где расположен на наклейке вы салоне и моторном отсеке форд мондео 3. 1. В нём содержатся предохранители
, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус
2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus
.
Блок под капотом
Он находится с левой стороны, рядом с аккумуляторной батареей. Возможно несколько вариантов его исполнения, и зависит от года выпуска.
p, blockquote 12,1,0,0,0 —>
Вариант 1

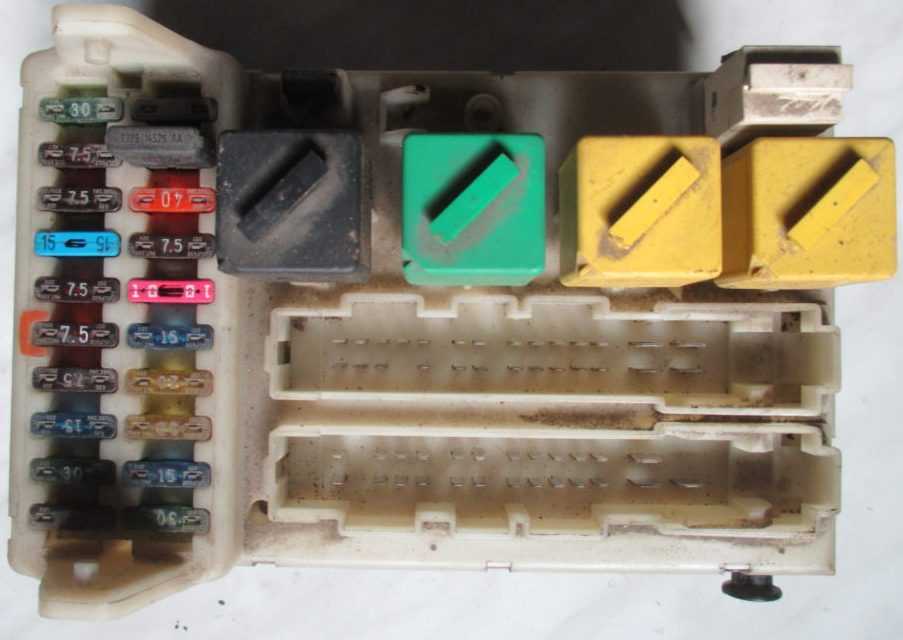

Фотография
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Схема
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
Обозначение схемы
p, blockquote 17,0,0,0,0 —>
| 1 | 80А Главная питающая бортовая сетевая электро цепь |
| 2 | 60А Двигатель вентилятора радиатора |
| 3 | 60А ABS/TCS – система и при определенных условиях дизельный двигатель |
| 4 | 20А Зажигание |
| 5 | 30А Обогреваемое ветровое стекло (левая часть) |
| 6 | 30А Обогреваемое ветровое стекло (правая часть) |
| 7 | 30А Система торможения с ABS (антиблокировочная система) |
| 8 | 30А Обогреваемые сиденья, компрессор кондиционера |
| 9 | 20А Модуль EEC, магнитный клапан холодного старта (дизель) |
| 10 | 20А Замок зажигания |
| 11 | 3А Память EEC-модуля зажигания, Блок управления двигателем |
| 12 | 15А Звуковой сигнал и световая сигнализация |
| 13 | 15А Датчик Лямбда-зонда |
| 14 | 15А Электрический топливный насос (карбюраторный двигатель) |
| 15 | 10А Ближний свет справа |
| 16 | 10А Ближний свет слева |
| 17 | 10А Дальний свет справа |
| 18 | 10А Дальний свет слева |
Реле
p, blockquote 18,0,0,1,0 —>
| R1 | Реле дневных ходовых огней |
| R2 | Реле вентилятора системы охлаждения (высокая скорость) |
| R3 | Реле кондиционера |
| R4 | Реле муфты кондиционера |
| R5 | Реле вентилятора системы охлаждения (низкая скорость) |
| R6 | Реле стартера |
| R7 | Реле звукового сигнала |
| R8 | Реле топливного насоса |
| R9 | Реле ближнего света |
| R10 | Реле дальнего света |
| R11 | Главное реле |
| D1 | Диод для защиты от обратного тока |
Вариант 2
p, blockquote 19,0,0,0,0 —>
Схема
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
Описание
p, blockquote 22,0,0,0,0 —>
| 1 | Реле топливного насоса |
| 2 | Реле системы управления двигателем (бензин) |
| 3 | Реле полностью открытого положения дроссельной заслонки (с кондиционером) |
| 4 | Реле ближнего света фар |
| 5 | Реле дальнего света фар |
| 6 | Реле звукового сигнала |
| 7 | Реле стартера |
| 8 | Реле 2 электродвигателя вентилятора системы охлаждения |
| 9 | Реле 1 электродвигателя вентилятора системы охлаждения |
| 10 | Реле таймера обогревателя лобового стекла |
| 11 | Реле системы освещения в дневное время |
| F1 | — |
| F2 | Генератор |
| F3 | (20A) Дополнительный отопитель (Дизель) |
| F4 | (15A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel) |
| F5 | (15A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel) |
| F6 | (3A) Иммобилайзер (Дизель), система управления двигателем |
| F7 | (15A) Звуковой сигнал, указатели поворота |
| F8 | (5A) Система управления двигателем (двухкомпонентная система топливо подачи Bi-fuel) |
| F9 | (15A) Топливный насос |
| F10 | Управление двигателем |
| F11 | (20A) Реле системы освещения в дневное время (Скандинавские страны), система управления двигателем, подогреватель топлива |
| F12 | — |
| F13 | (20A) Подогреваемый кислородный датчик |
| F14 | — |
| F15 | (7,5A) Правая фара — ближний свет |
| F16 | (7,5A) Левая фара — ближний свет |
| F17 | (7,5A) Правая фара-дальний свет |
| F18 | (7,5A) Левая фара-дальний свет, комбинация приборов |
| F39 | (60A) Реле свечей накаливания |
| F40 | (20A) Замок зажигания, выключатель освещения (фары /противотуманные фары) |
| F41 | (20A) Управление двигателем |
| F42 | (40A) Электродвигатель вентилятора кондиционера /отопителя |
| F43 | — |
| F44 | — |
| F45 | (60A) Реле основных цепей зажигания |
| F46 | (30A) Обогреватель лобового стекла (правая сторона) |
| F47 | (30A) Обогреватель лобового стекла (левая сторона) |
| F48 | — |
| F49 | (60A) Электродвигатели вентиляторов системы охлаждения |
| F50 | — |
| F51 | (60A) ABS |
| F52 | (60A) Блок предохранителей реле-приборная панель 25, 27, 28, 36, реле обогревателя лобового стекла, реле ламп освещение салона |
p, blockquote 23,0,0,0,0 —> p, blockquote 24,0,0,0,1 —>
А если есть что добавить, пишите в комментарии.
- Ford EcoSport – предохранители и реле
- Ford Fusion – предохранители и реле
- Ford Mondeo 3 все предохранители и реле
- Ford Ranger – предохранители и реле
Раскладка предохранителей и реле Ford Mondeo
Раскладка предохранителей и реле
Центральная коробка предохранителей (спрятана слева, под щитком приборов за ящиком с принадлежностями)
|
Предохранитель |
Сила тока в амперах |
Цвет |
Электрическая цепь с потребителями |
|
60 |
25 |
прозрачный |
Электрический стеклоподъемник левый |
|
61 |
25 |
прозрачный |
Электрический стеклоподъемник правый |
|
62 |
15 |
синий |
Передние и задние противотуманные фары |
|
63 |
7,5 |
коричневый |
Парковочный огонь правый |
|
64 |
7,5 |
коричневый |
Парковочный огонь левый |
|
65 |
7,5 |
коричневый |
АС-/вентилятор отопителя |
|
66 |
30 |
зеленый |
Регулировка сидений |
|
67 |
7,5 |
коричневый |
Регулирование двигателя/ электронный модуль |
|
68 |
15 |
синий |
Прикуриватель |
|
69 |
7,5 |
коричневый |
Особое место, в зависимоти от оснащения |
|
70 |
15 |
синий |
Штепсельная розетка |
|
71 |
– |
– |
Резервный (не занято) |
|
72 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
73 |
20 |
желтый |
Сдвигаемая панель крыши с электроприводом |
|
74 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
75 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения, часы, наружное зеркало заднего вида с электроприводом |
|
76 |
7,5 |
коричневый |
Кондиционер (АС) |
|
77 |
7,5 |
коричневый |
АБС |
|
78 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
79 |
– |
– |
Резервный (не занято) |
|
80 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
81 |
7,5 |
коричневый |
Датчик загруженности, подушка безопасности пассажира рядом с водителем |
|
82 |
7,5 |
коричневый |
Управление двигателя |
|
83 |
15 |
синий |
Обогреваемые сиденья |
|
84 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
85 |
7,5 |
коричневый |
Дальний свет слева |
|
86 |
7,5 |
коричневый |
Дальний свет справа |
|
87 |
– |
– |
Резервный (не занято) |
|
88 |
15 |
синий |
Управление двигателя |
|
89 |
7,5 |
коричневый |
Подушка безопасности |
|
90 |
15 |
синий |
Стеклоочиститель заднего стекла |
|
91 |
7,5 |
коричневый |
Электрический стеклоподъемник |
|
92 |
10 |
красный |
Особое место, в зависимости от оснащения |
|
93 |
10 |
красный |
Особое место, в зависимости от оснащения |
|
94 |
20 |
желтый |
Стеклоочиститель переднего стекла, выключатель стеклоочистителя переднего стекла |
|
95 |
7,5 |
коричневый |
Ближний свет |
|
96 |
– |
– |
Резервный (не занято) |
|
97 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
98 |
7,5 |
коричневый |
Обогреваемое заднее стекло, обогреваемое зеркало заднего вида |
|
99 |
7,5 |
коричневый |
Внутреннее освещение |
 |
Дополнительная коробка предохранителей в моторном отсеке. В зависимости от оснащения: раскладка предохранителей и реле. |
Дополнительная коробка предохранителей и реле (в моторном отсеке под облицовкой слева аккумуляторной батареи)
|
Предохранитель |
Сила тока в амперах |
Цвет |
Электрическая цепь с потребителями |
|
1 |
30 |
зеленый |
Основное питание АБС |
|
2 |
50 |
красный |
Главный предохранитель |
|
3 |
60 |
желтый |
Система предварительного разогрева (дизель) |
|
4 |
30 |
зеленый |
Обогреваемое заднее стекло |
|
5 |
– |
– |
Резервный (не занято) |
|
6 |
40 |
зеленый |
Основное питание (АС/вентилятор отопителя) |
|
7 |
50 |
красный |
Аккумуляторная батарея |
|
8 |
60 |
желтый |
Вентилятор двигателя |
|
9 |
20 |
желтый |
Управление двигателя/электронный модуль |
|
10 |
40 |
зеленый |
Вентилятор двигателя |
|
11 |
30 |
зеленый |
Обогреваемое переднее стекло |
|
12 |
– |
– |
Резервный (не занято) |
|
13 |
30 |
зеленый |
Обогреваемое переднее стекло |
|
14 |
– |
– |
Резервный (не занято) |
|
15 |
3 |
розовый |
Обогреваемое переднее стекло |
|
16 |
7,5 |
коричневый |
Ближний свет слева |
|
17 |
– |
– |
Резервный (не занято) |
|
18 |
7,5 |
коричневый |
Ближний свет справа |
|
19 |
– |
– |
Резервный (не занято) |
|
20 |
20 |
желтый |
Тормозная система (АБС) |
|
21 |
15 |
синий |
Управление двигателя |
|
22 |
20 |
желтый |
Система омывания фар |
|
23 |
15 |
синий |
Контроль предварительного разогрева (дизель) |
|
24 |
20 |
желтый |
Система централизованного блокирования |
|
25 |
синий |
Аварийная световая сигнализация | |
|
26 |
желтый |
Звуковой сигнал | |
|
27 |
15 |
синий |
Топливный насос |
|
28 |
20 |
красный |
Зажигание/замок – выключатель зажигания |
|
29 |
– |
– |
Резервный (не занято) |
|
30 |
– |
– |
Резервный (не занято) |
|
31 |
– |
– |
Резервный (не занято) |
|
32 |
– |
– |
Резервный (не занято) |
|
33 |
– |
– |
Резервный (не занято) |
|
34 |
Диод/управление двигателя | ||
|
35 |
Диод/АС | ||
|
36 |
Диод/топливный насос/ индикатор уровня топлива | ||
|
37 |
15 |
синий |
Особое место, в зависимости от оснащения |
|
38 |
– |
– |
Резервный (не занято) |
|
40 |
15 |
синий |
Особое место, в зависимости от оснащения |
|
41 |
– |
– |
Резервный (не занято) |
|
42 |
– |
– |
Особое место, в зависимости от оснащения |
Реле
|
1 |
Фары |
|
2 |
Обогреваемое заднее стекло |
|
3 |
Звуковой сигнал |
|
4 |
Топливный насос |
|
5 |
Регулирование двигателя |
|
6 |
АС |
|
7 |
Вентилятор двигателя |
|
8 |
Реле предварительного разогрева (дизель) |
|
9 |
Вентилятор двигателя |
|
10 |
Стартер |
Видео про «Раскладка предохранителей и реле» для Ford Mondeo
Замена предохранителя на Форд мондео
Ремонт блока предохранителей Форд Мондео 2
https://youtube.com/watch?v=NkYHZy1YtaI
Замена предохранителя на Форд Фокус 2
Дополнительные реле (вне коробки предохранителей)
| Реле | Цвет | Защищаемая цепь | |
| 18 | Черный | Стеклоподъемник | Дверь водителя |
| 19 | Голубой | Выкл. управления скоростью | |
| 20 | Голубой | Омыватели фар | Кронштейн блока лампочек |
| 21 | Оранжевый | Интервал стекпооч. заднего стекла | Кронштейн блока лампочек |
| 22 | Белый | Противот. фары (только левост. Упр.) | Кронштейн модуля интерфейса |
| 23 | Черный | Указатели поворота | Рупев. колонка |
| 24 | Белый | Противоуг. сигнализ. (слева) | Кроншт. замка двери |
| 25 | Белый | Противоуг. сигнализ. (справа) | Кроншт. замка двери |
| 26 | Черный | Обогреватели сидений | Кроншт. коробки предохранителей под панелью приборов |
| 27 | Кроншт. коробки предохранителей под панелью приборов | ||
| 30 | Выключение освещения панели приборов (Скандинавия) | Кроншт. коробки предохранителей под панелью приборов | |
| 34 | Система кондиционирования воздуха | Кроншт. коробки предохранителей под панелью приборов |
Блок в салоне
Он находится под панелью приборов с левой стороны.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,1,0,0 —>
Схема
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
Назначение предохранителей
p, blockquote 9,0,0,0,0 —>
| 19 | 7,5A Электропривод зеркала заднего вида на двери |
| 20 | 10A Очиститель/ омыватель лобового стекла, очиститель омыватель заднего стекла |
| 21 | 30A/40A Электропривод стеклоподъемников, блоку правления электроприводом люка |
| 22 | 7,5A Электронный блок управления ABS |
| 23 | 15A Указатели поворота, система активной подвески, система поддержания скорости, комбинация приборов, переключатель системы управления КПП, блок контроля исправности ламп, обогреватели форсунок омывателя лобового стекла, реле подогревателя топливного фильтра |
| 24 | 15A Стоп-сигналы |
| 25 | 20A Центральный замок, противоугонная система, диагностический разъем |
| 26 | 20A Противотуманные фары |
| 27 | 15A Прикуриватель |
| 28 | 30AРеле насоса омывателя фар, электропривод сидений |
| 29 | 30A Обогреватель заднего стекла |
| 30 | 7,5A Система управления двигателем, комбинация приборов, вспомогательный блок сигнализации, часы/маршрутный компьютер |
| 31 | 7,5А Подсветка комбинации приборов |
| 32 | 7,5А Аудиосистема, Радио |
| 33 | 7,5A Передние габариты — левые |
| 34 | 7,5А Лампы освещения салона, часы, электропривод зеркал, привод открывания крышки багажника/задней двери |
| 35 | 7,5A Передние габариты — правые |
| 36 | 15A/30A Аудиосистема, усилитель выходного сигнала аудиосистемы 10А Подушки безопасности |
| 37 | 30A Реле электродвигателя вентилятора отопителя |
| 38 | 7,5A Подушка безопасности |
Реле
p, blockquote 11,0,0,0,0 —>
- R12 Реле освещения салона
- R13 Реле обогрева заднего стекла
- R14 Реле вентилятора отопителя
- R15 Реле стеклоочистителя
- R16 Реле зажигания
- D2 Диод для защиты от обратного тока
Схема предохранителей и реле Ford Mondeo 3 (2000-2007)
Блок предохранителей в моторном отсеке
Для проверки или замены плавкого предохранителя сначала снимите крышку аккумулятора (1). Затем снимите крышку коробки плавких предохранителей (2), освободив зажим и подняв крышку вверх.
| № | А | Назначение |
| 1 | 30 | ABS |
| 2 | 50 | Реле зажигания |
| 3 | 60 | Дизельные двигатели: Подогрев двигателя |
| 4 | 30 | Обогрев заднего стекла |
| 5 | 20 | Фейслифтовые модели: Подогрев сидений |
| 6 | 40 | Вентилятор отопителя |
| 7 | 50 | Главное питание |
| 8 | 60 | Вентилятор системы охлаждения, реле предварительного подогрева |
| 9 | 20 | Реле ЭБУ |
| 10 | 40 | Вентилятор системы охлаждения |
| 11 | 30 | Обогрев переднего стекла |
| 12 | — | Не используется |
| 13 | 30 | Обогрев переднего стекла |
| 14 | — | Не используется |
| 15 | 3 | Обогрев переднего стекла |
| 16 | 7.5 | Обычные фары: Левый ближний свет |
| 20 | Ксеноновые фары: Левый ближний свет | |
| 17 | 10 | Автоматическая коробка передач |
| 18 | 7.5 | Обычные фары: Правый ближний свет |
| 20 | Ксеноновые фары: Правый ближний свет | |
| 19 | — | Не используется |
| 20 | 20 | ABS |
| 21 | 15 | Переключатель света |
| 22 | 20 | Реле омывателя фар |
| 23 | 7.5 | Комплектация ST220: Резервный аккумулятор сирены |
| 20 | Дизельные двигатели: Вспомогательный подогреватель | |
| 24 | 20 | Центральный замок (Central Timer Unit) |
| 25 | 15 | Аварийная сигнализация и указатели поворота (Central Timer Unit) |
| 26 | 20 | Реле звукового сигнала |
| 27 | 15 | Реле топливного насоса, обогрев переднего стекла |
| 28 | 20 | Замок зажигания |
| 29 | 30 | Реле стартера |
| 30 | 7.5 | Генератор |
| 31 | 7.5 | Кондиционер |
| 32 | 3 | Блок управления двигателем, автоматическая коробка передач |
| 33 | 7.5 | Реле ЭБУ |
| 34 | — | Диод электронного модуля (EEC) |
| 35 | — | Диод муфты компрессора кондиционера |
| 36 | — | Диод вентилятора системы охлаждения двигателя |
| 37 | 15 | Датчик кислорода |
| 38 | — | Не используется |
| 39 | Не используется | |
| 40 | 7.5 | Датчик скорости, клапаны управления двигателя |
| 41 | — | Не используется |
| 42 | 10 | Бензиновые двигатели: Блок управления двигателем |
| 15 | Дизельные двигатели: Блок управления двигателем | |
| Реле | ||
| R1 | Реле ближнего света | |
| R2 | Реле обогревателя переднего стекла | |
| R3 | Реле звукового сигнала | |
| R4 | Реле топливного насоса | |
| R5 | Реле ЭБУ | |
| R6 | Реле кондиционера | |
| R7 | Реле вентилятора системы охлаждения | |
| R8 | Дизельные двигатели: Реле вспомогательного подогреваКомплектация ST220 с АКПП: Реле фонарей заднего хода | |
| R9 | Реле вентилятора системы охлажденияДизельные двигатели с АКПП: Реле фонарей заднего хода | |
| R10 | Реле стартера |
Блок предохранителей в салоне
| Автомобили с левым рулем | Автомобили с правым рулем |
| № | А | Назначение |
| 60 | 25 | Стеклоподъемники с левой стороны |
| 61 | 25 | Стеклоподъемники с правой стороны |
| 62 | 15 | Передние противотуманные фары, задний противотуманный свет |
| 63 | 7.5 | Габаритные огни с правой стороны |
| 64 | 7.5 | Габаритные огни с левой стороны |
| 65 | 7.5 | Кондиционер |
| 66 | 30 | Электропривод водительского сидения |
| 67 | 7.5 | Сигнализация |
| 68 | 15 | Прикуриватель |
| 69 | 7.5 | Аудио система, комбинация приборов |
| 70 | 15 | Универсал: Задняя розетка |
| 71 | 10 | Мультимедийная система для задних пассажиров |
| 72 | 20 | Радио |
| 73 | 20 | Люк |
| 74 | 20 | Разъем прицепа |
| 75 | 7.5 | Электропривод зеркал |
| 76 | 7.5 | Кондиционер |
| 77 | 7.5 | ABS, трэкшн контроль |
| 78 | 7.5 | Комбинация приборов, подушки безопасности |
| 79 | — | Не используется |
| 80 | 7.5 | Автоматическая коробка передач, лампы заднего хода |
| 81 | 7.5 | Датчик температуры (система автоматического управления температурой), автоматическая коробка передач, датчик для подушки безопасности пассажира |
| 82 | 7.5 | Круиз контроль, кондиционер, подогрев системы омыва стекла, вспомогательный подогреватель |
| 83 | 15 | Подогрев сидений |
| 84 | 20 | Дневные ходовые огни |
| 85 | 7.5 | Левый дальний свет |
| 86 | 7.5 | Правый дальний свет |
| 87 | — | Не используется |
| 88 | 15 | Дневные ходовые огни |
| 89 | 7.5 | Подушки безопасности |
| 90 | 15 | Задний стеклоочиститель |
| 91 | 7.5 | Стеклоподъемники, люк, зеркало с затемнением |
| 92 | 20 | Разъем прицепа |
| 93 | 10 | Лампы стоп-сигнала, реле отопителя |
| 94 | 20 | Стеклоочиститель и омыватель |
| 95 | 7.5 | Ближний свет, реле омывателя фар |
| 96 | — | Не используется |
| 97 | 7.5 | Освещение номерного знака, освещение перчаточного ящика, Central Timer Unit |
| 98 | 7.5 | Электропривод зеркал, обогрев зеркал |
| 99 | 7.5 | Освещение салона |
| 10 | Фейслифтовые модели: Освещение салона | |
| Реле | ||
| R1 | Реле дальнего света | |
| R2 | Реле ближнего света | |
| R3 | Реле стеклоочистителя | |
| R4 | Реле зажигания | |
| R5 | Реле обогрева заднего стекла | |
| R6 | Реле отопителя | |
| R7 | Реле вспомогательных цепей зажигания |
| № | А | Назначение | Расположение |
| 100 | 7.5 | Мультимедийная система | Встроен в мультимедийный модуль |
| 101 | 3 | CD-чейнджер | Под пассажирским переднем сиденьем |
Ремонт БП
Как было упомянуто ранее, отремонтировать блок предохранителей в Форд Мондео не столь сложно. Для осуществления всех процедур нужно знать лишь некоторые нюансы процедуры и иметь базовые навыки авторемонта. Если последние уже имеются, то, ознакомившись с представленным ниже материалом, замена предохранителей или других деталей станет для вас не проблемой.
Для начала важно знать, где располагаются блоки предохранителей в Форд Мондео. Вне зависимости от поколения модели они имеют стандартное месторасположение и представлены двумя разными узлами:. Первый БП вмонтирован в моторный отсек
Как правило, он распложён недалеко от аккумулятора. Найти узел просто, достаточно открыть капот и разыскать чёрный ящик, открыв крышку которого можно получить доступ к ПП и реле
Первый БП вмонтирован в моторный отсек. Как правило, он распложён недалеко от аккумулятора. Найти узел просто, достаточно открыть капот и разыскать чёрный ящик, открыв крышку которого можно получить доступ к ПП и реле.
Второй БП располагается слева в салоне под приборной панелью. Для получения доступа к нему придётся демонтировать часть приборной панели, после чего снять с блока пластиковую крышку.
Подобравшись к необходимому блоку, можно начать ремонт
В процессе проведения всех процедур важно придерживаться простых рекомендаций. Основной перечень таковых имеет следующий вид:
Перед заменой обязательно обесточьте электросистему автомобиля (заглушите мотор, выключите зажигание и отсоедините клеммы аккумулятора).
Демонтаж всех элементов автомобиля проводите очень аккуратно. Все детали БП и салона довольно хрупкие, поэтому повредить их неосторожным движением очень просто.
Заменяя любой элемент БП, делайте это на точно такую же деталь
При замене предохранителя или реле важно соблюсти его верное расположение, номинал силы тока и маркировку. В противном случае есть риск спровоцировать более серьёзные проблемы своим ремонтом.
Никогда не меняйте ПП или реле проволоками или самодельными изоляторами – это очень опасно.
Закончив ремонт, соберите конструкцию автомобиля в обратном порядке и только после этого эксплуатируйте его.
Важно! Определить, какой ПП или реле вам необходимо менять, каков его номинал, маркировка и подобные нюансы, можно, если обратиться к специальной схеме БП, предназначенной конкретно для вашей модели. Как правило, она имеется в техпаспорте любой модели Форд Мондео и на крышке самого блока
Реле Стартера Форд Фокус 1 Где Находится
Реле стартер форд фокус 1, где это
Дополнительный монтажный блок, расположенный в моторном отсеке Focus1: 1. блок предохранителей (количество, цвет, номинальный ток предохранителей и защищенные цепи указаны в таблице на стр. 214); 2. реле зажигания; 3. резерв; 4. реле для обогрева лобового стекла; 5. междугороднее реле огни; 6. реле ближнего света огни; 7. главное реле системы управления двигателем; 8. реле топливного насоса; 9. реле кондиционера кондиционера; 10. резерв; 11. реле дополнительный вентилятор системы охлаждения двигатель; 12. реле вентилятора системы охлаждения двигателя
Номер предохранителя Номинальный ток, защищенный цветом цепей F30 10 Красный выключатель окружающего света F31 15 Blue Radio F32 15 синих поворотников F33 20 Yellow Horn, электрическая регулировка передних сидений F34 Резерв F35 7.5 Коричневые внутреннее освещение, электрические зеркала заднего вида F36 7.5 Коричневый электронный блок управления, комбинация приборов F37 25 белых окон слева F38 25 Белая дверь справа F39 Резерв F40 10 Обратный красный свет F41 7.5 Браун радио (опционально) F42 15 Синие задние фонари (стоп-сигналы) F43 15 Blue Power стеклоочистителей F44 20 Желтые противотуманные фары F45 7.5 Коричневая система кондиционирования, рециркуляция воздуха
FORD фокус 1, УТВЕРЖДЕНИЕ ОТВЕТОВ И ВОПРОСОВ
Полное описание установки и назначения предохранителей, реле машина Форд Фокус 1. Где находится блок реле стартера? R14. Где находится главное реле Ford Focus 2. K10. реле стартера K11. предохранитель реле компрессора прикуривателя Ford Focus 3. Где находится блок предохранителей и что внутри Ford Focus 2. Звуковой сигнал. Самостоятельная разборка и тестирование автомобильного стартера Ford Focus 2 2. Датчик скорости Ford Focus 1: где и как. Где находится блок реле стартера и предохранитель, крыло стартера для Ford Focus 2 1.6. ВАЖНЫЙ . Расплавленный раньше.
Форд Фокус не заводится
Ford Focus 2005 Европа Focus C-MAX 1.6L Duratorq TDCi (90PS). Зажигание DV6 не включается, не работает стартер. 1: 42 F46 7.5 Коричневый блок управления ABS F47 15 Зажигалка синего цвета F48 10 Красный диагностический разъем F49 25 Белое стекло заднего стекла с подогревом / задняя дверь F50 7.5 Браун с подогревом зеркал F51 Резерв F52 15 Подогрев передних сидений синего цвета F53 10 Красный задний ход, форсунки омывателя F54 Резерв F55 25 Белые электрические стеклоподъемники F56 20 Желтый стеклоочиститель F57 7.5 Коричневый дневной свет (правая сторона) F58 7.5 Коричневый дневной свет (левая сторона) F59 10 Красный выключатель окружающего света F60 7.5 Коричневые блоки подушки безопасности F61 7.5 Браун Электронные компоненты, набор инструментов F62 7.5 Коричневый светлый номерной знак F63 20 Желтый центральный замок
F1 40 оранжевый нормальный F2 Резерв F3 Резерв Лобовое стекло F4 50 с красным обогревом F5 Резерв F6 30 Зеленый Дополнительный вентилятор радиатора для охлаждения двигателя (с кондиционером) F7 40 оранжевый нормальный F8 30 Зеленое зажигание F9 20 Система управления двигателем желтая F10 1 черный зарядить аккумулятор F11 30 Зеленый ABS корпус клапана насоса F12 15 Blue топливный насос F13 30 Зеленые омыватели фар F14 10 Красный стояночный свет F15 10 Красная электромагнитная муфта компрессора кондиционера F16 15 Левая синяя фара (ближний свет) F17 15 Синяя правая фара (ближний свет) F18 10 Красный датчик концентрации кислорода Резерв F19 F20 10 Красная система управления двигателем F21 20 желтых клапанов ABS F22 Резерв F23 Резерв F24 Резерв F25 Резерв F26 10 Левая красная фара ближнего света F27 10 Правая красная фара ближнего света F28 10 Лобовое стекло с красным обогревом F29 30 Зеленый Дополнительный вентилятор радиатора для системы охлаждения двигателя (с кондиционером) F64 30 Зеленый вентилятор отопителя F65 30 Зеленый вентилятор системы радиатора охлаждение двигателя
Блок предохранителей: устройство и причины поломки
Предохранители и реле — это очень важные узлы электросистемы любого автомобиля, которые для удобства ремонта объединены в несколько блоков.
Основное предназначение данных деталей заключается в том, что они нейтрализуют все риски возникновения пожара при появлении каких-либо проблем в электроцепи конкретного электроприбора. При превышении допустимо безопасной силы тока плавкий предохранитель (ПП) просто перегорает, а реле сначала пытается нейтрализовать разницу, если же это невозможно, то также перегорает. После выхода из строя или ПП или реле, электроцепь, в которую они вмонтированы, полностью обесточивается и работающий в ней электроприбор также перестаёт функционировать. Подобная организация работы электросистемы Форд Мондео и многих других современных машин позволяет снизить риски пожара в салоне при возникновении каких-либо проблем с электроникой.
Причин выхода из строя отдельных ПП, реле и цельного блока предохранителей (БП) достаточно много. Общий перечень таковых имеет следующий вид:
- короткое замыкание проводки;
- неисправность конкретного электроприбора;
- поломка генератора, вызывающая нестабильное течение тока в электросистеме автомобиля;
- производственный брак элементов электроцепи или их износ по истечении срока годности;
- неправильное проведение ремонта электроцепей.
Стоит понимать, что вычислить причину поломки БП в Форд Мондео и устранить её очень важно, так как, оставив проблему неразрешённой, эффект от замены предохранителя или реле будет недолгим. Важно!
Не забывайте, что блок предохранителей и отдельные его элементы должны всегда правильно функционировать
В противном случае любая неисправность электросистемы автомобиля способна вызвать пожар, что испортит машину и крайне опасно для водителя с пассажирами
Важно!
Не забывайте, что блок предохранителей и отдельные его элементы должны всегда правильно функционировать. В противном случае любая неисправность электросистемы автомобиля способна вызвать пожар, что испортит машину и крайне опасно для водителя с пассажирами
Дополнительные реле (вне коробки предохранителей)
| Реле | Цвет | Защищаемая цепь | |
| 18 | Черный | Стеклоподъемник | Дверь водителя |
| 19 | Голубой | Выкл. управления скоростью | |
| 20 | Голубой | Омыватели фар | Кронштейн блока лампочек |
| 21 | Оранжевый | Интервал стекпооч. заднего стекла | Кронштейн блока лампочек |
| 22 | Белый | Противот. фары (только левост. Упр.) | Кронштейн модуля интерфейса |
| 23 | Черный | Указатели поворота | Рупев. колонка |
| 24 | Белый | Противоуг. сигнализ. (слева) | Кроншт. замка двери |
| 25 | Белый | Противоуг. сигнализ. (справа) | Кроншт. замка двери |
| 26 | Черный | Обогреватели сидений | Кроншт. коробки предохранителей под панелью приборов |
| 27 | Кроншт. коробки предохранителей под панелью приборов | ||
| 30 | Выключение освещения панели приборов (Скандинавия) | Кроншт. коробки предохранителей под панелью приборов | |
| 34 | Система кондиционирования воздуха | Кроншт. коробки предохранителей под панелью приборов |
Ford Mondeo 2 предохранители и реле
Компактный автомобиль Ford Mondeo 2 го поколения выпускался в 1996, 1997, 1998, 1999 и 2000 году. На американском рынке продавались аналоги этой модели — Ford Contour и Mercury Mystique. В данной статье мы представим описание предохранителей и реле Форд Мондео 2 поколения со схемами блоков в которых они находятся и фото — примерами исполнения блоков. Отдельно выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
В данной модели предусмотрены два основных блока с предохранителями и реле. Один расположен в салоне, другой под капотом.
p, blockquote 3,0,0,0,0 —>
Дополнительные реле (вне коробки предохранителей)
| Реле | Цвет | Защищаемая цепь | |
| 18 | Черный | Стеклоподъемник | Дверь водителя |
| 19 | Голубой | Выкл. управления скоростью | Кроншт. коробки предохранителей под панелью приборов |
| 20 | Голубой | Омыватели фар | Кронштейн блока лампочек |
| 21 | Оранжевый | Интервал стекпооч. заднего стекла | Кронштейн блока лампочек |
| 22 | Белый | Противот. фары (только левост. Упр.) | Кронштейн модуля интерфейса |
| 23 | Черный | Указатели поворота | Рупев. колонка |
| 24 | Белый | Противоуг. сигнализ. (слева) | Кроншт. замка двери |
| 25 | Белый | Противоуг. сигнализ. (справа) | Кроншт. замка двери |
| 26 | Черный | Обогреватели сидений | Кроншт. коробки предохранителей под панелью приборов |
| 27 | Выключение освещения панели приборов (Скандинавия) | Кроншт. коробки предохранителей под панелью приборов | |
| 30 | Выключение освещения панели приборов (Скандинавия) | Кроншт. коробки предохранителей под панелью приборов | |
| 34 | Система кондиционирования воздуха | Кроншт. коробки предохранителей под панелью приборов |
