Схемы расположения реле и предохранителей на автомобилях Opel Vectra поколений B и C
Автоэксперт. Консультант сайта opelpro.ru.
Обнаружение неисправностей в электрических цепях современных автомобилей – непростая задача даже для подготовленного профессионала. Что до рядовых автомобилистов, то у них могут возникнуть проблемы ещё на этапе поиска вышедших из строя реле и перегоревших предохранителей.
Основные проблемы рождает недостаток информации. Эта статья, посвящённая автомобилям Opel Vectra поколений B и C, позволит удовлетворить существующий информационный голод. Изучив её, автовладельцы получат возможность узнать, где на их машинах расположены и за что отвечают реле и предохранители.
Для того чтобы сделать информацию более наглядной, статься дополнена подробными схемами. Не заблуждайтесь, полагая, будто по ошибке авторов схемы повторяются. В зависимости от конкретного года выпуска Опель Вектра и комплектации популярной модели, компоненты могут размещаться по-разному.
Чтобы не совершить ошибки, наберитесь терпения и найдите именно ваш вариант исполнения автомобиля. Ну что, готовы? Тогда приступим!
Блок в багажнике
Данный блок находится в багажном отсеке слева, в вещевом ящике.
Фотография

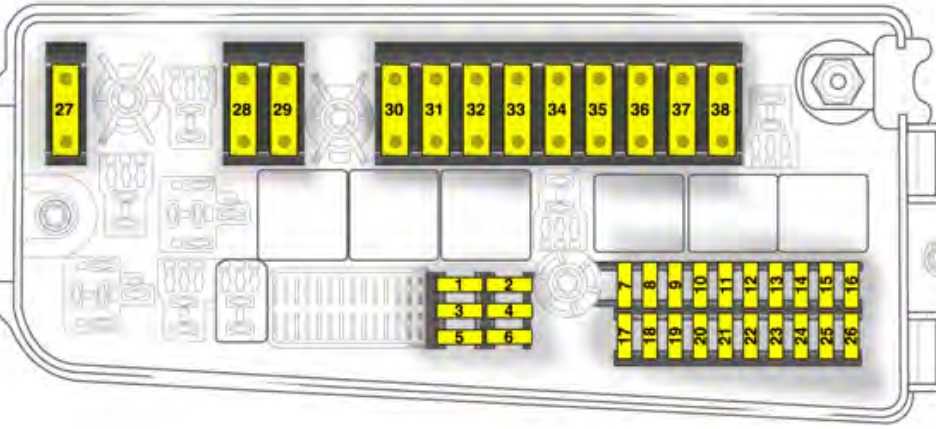

Схема предохранителей
Описание
| 1 | Резерв |
| 2 | Резерв |
| 3 | 40A Электропривод сиденья |
| 4 | 40A Обогреватель заднего стекла |
| 5 | 40A Электропривод сиденья |
| 6 | 30A Электропривод стеклоподъемника – правый задний |
| 7 | 30A Электропривод стеклоподъемника – левый задний |
| 8 | 15A Подогреватель сиденья, заднего правого |
| 9 | 15A Противоугонная система, звуковой сигнал |
| 10 | 20A Топливный насос |
| 11 | 25A Напряжение аккумуляторной батареи |
| 12 | 12A Подогрев сиденья — заднего левого |
| 13 | 20A Разъем электрооборудования прицепа |
| 14 | 15A Очиститель заднего стекла |
| 15 | 15A Подогреватель сидений, система вентиляции сиденья, переднего левого |
| 16 | 15A Подогреватель сиденья, заднего правого |
| 17 | 15A Разъем подключения дополнительного оборудования |
| 18 | 30A Замок крышки багажника /задней двери |
| 19 | 10A Напряжение аккумуляторной батареи |
| 20 | 7,5A Центральный замок |
| 21 | 5A Датчик изменения объема (противоугонная система) |
| 22 | 30A Дистанционное управление замком багажника |
| 23 | 7,5A Провод противоугонной системы на стекле (датчик разбитого стекла противоугонной системы) |
| 24 | 25A Напряжение аккумуляторной батареи |
| 25 | 10A Система управления подвеской |
| 26 | 25A Замок зажигания |
| 27 | 5A Датчик наличия пассажира на сиденье, система контроля давления в шинах, датчик дождя, система кондиционирования |
| 28 | 7,5A Датчики системы парковки |
| 29 | Резерв |
С обратной стороны блока могут крепится некоторые элементы реле.
Схема блока реле
Назначение реле
| 5 | Очиститель заднего стекла |
| 6 | Клемма 15 |
| 7 | Обогрев заднего левого сиденья |
| 8 | Обогрев заднего правого сиденья |
| 9 | Обогрев заднего стекла |
| 10 | Звуковой сигнал/ противоугонная сигнализация |
| 11 | Топливный насос |
| 12 | Единый замок/ крышка лючка топливного бака |
У нас на канале есть видео по данной теме. Смотрите и подписывайтесь.
На этом всё. А если вам есть чем дополнить материал или остались вопросы, пишите в комментарии.
11.1.5 Предохранители и реле
Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.
Плавкие предохранители
|
N |
СИЛА ТОКА (ЦВЕТ) |
ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ |
|
1 |
– |
– |
|
2 |
30 (Зеленый) |
Кондиционер, вентилятор системы охлаждения |
|
3 |
40 (Оранж.) |
Обогреватель заднего стекла |
|
4 |
||
|
5 |
– |
– |
|
6 |
10 (Красный) |
Ближний свет фар, корректор света |
|
7 |
10 (Красный) |
Стояночный свет, задние правые габаритные огни |
|
8 |
10 (Красный) |
Дальний правый свет |
|
9 |
30 (Зеленый) |
Омыватель фар |
|
10 |
20 (Желтый) |
Звуковой сигнал |
|
11 |
30 (Зеленый) |
Центральная система блокирования |
|
12 |
20 (Желтый) |
Противотуманные фары |
|
13 |
– |
– |
|
14 |
30 (Зеленый) |
Стеклоочиститель |
|
15 |
– |
– |
|
16 |
10 (Красный) |
Задний противотуманный фонарь |
|
17 |
30 (Зеленый) |
Стеклоподъемники |
|
18 |
10 (Красный) |
Освещение номерного знака |
|
19 |
20 (Желтый) |
Топливный насос |
|
20 |
30 (Зеленый) |
Стеклоподъемники |
|
21 |
– |
– |
|
22 |
20 (Желтый) |
Световая аварийная сигнализация, информационный дисплей, бортовой компьютер, освещение в салоне автомобиля, вентилятор радиатора, радио, сигнализаторы. |
|
23 |
– |
– |
|
24 |
10 (Красный) |
Ближний левый свет, корректор света |
|
25 |
10 (Красный) |
Стояночные огни и задний левый фонарь |
|
26 |
10 (Красный) |
Дальний левый свет |
|
27 |
– |
– |
|
28 |
– |
Обогреватель охлаждающей жидкости (дизель) |
|
29 |
10 (Красный) |
Световая аварийная сигнализация, электрически управляемые наружные зеркала, стеклоподъемники, люк, круиз-контроль, освещение в салоне автомобиля |
|
30 |
30 (Зеленый) |
Люк |
|
31 |
– |
– |
|
32 |
– |
– |
|
33 |
20 (Желтый) |
Клемма 30: постоянный ток прицепа |
|
34 |
20 (Желтый) |
Переключатель CD-чейнджера |
|
35 |
10 (Красный) |
ABS , Traction Control, автоматическая трансмиссия |
|
36 |
20 (Желтый) |
Обогрев передних сидений |
|
37 |
10 (Красный) |
Прикуриватель |
|
38 |
10 (Красный) |
Лампы стоп-сигнала, автоматическая трансмиссия, дисплей, круиз-контроль |
|
39 |
10 (Красный) |
Автоматическая трансмиссия |
|
40 |
10 (Красный) |
Вентилятор радиатора, обогреватель заднего стекла |
|
41 |
10 (Красный) |
Обогреватель зеркал |
Расположение главного блока предохранителей и реле на панели приборов со стороны водителя
|
Главный блок предохранителей и реле расположен под крышкой в панели приборов со стороны водителя. |
Расположение предохранителей и реле приведено на крышке.
Каждый предохранитель имеет надпись о величине пропускаемого тока.
|
Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. |
Всегда заменяйте предохранитель другим предохранителем той же мощности. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Реле
Реле – это электронно управляемый переключатель, который обычно используется следующим образом:
– реле может переключать ток высокого напряжения дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей; – реле может иметь более одного управляющего входа в отличие от механического переключателя; – реле может выполнять функцию таймера, например, выдавать интервал работы стеклоочистителей.
Расположение реле перед аккумулятором в моторном отсеке
| Реле расположены в главном блоке предохранителей и реле, хотя некоторые реле, связанные с двигателем, расположены в моторном отсеке. |
Если система, управляемая реле, выходит из строя, и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса, или реле неисправно.
Снятие реле
Luggage compartment
This unit is located in the luggage compartment on the left, in the glove box.
The photo
Diagram
Designation
| 1 | Reserve |
| 2 | Reserve |
| 3 | 40A Power seat |
| 4 | 40A Heated rear window |
| 5 | 40A Power seat |
| 6 | 30A Power Window Regulator – Right Rear |
| 7 | 30A Power Window Regulator – Rear Left |
| 8 | 15A Heated seat, rear right |
| 9 | 15A Anti-theft system, horn |
| 10 | 20A fuel pump |
| 11 | 25A Battery voltage |
| 12 | 12A Heated Seat – Rear Left |
| 13 | 20A Trailer electrical connector |
| 14 | 15A Rear window wiper |
| 15 | 15A Heated seats, seat ventilation system, front left |
| 16 | 15A Heated seat, rear right |
| 17 | 15A Connector for additional equipment |
| 18 | 30A Trunk lid / tailgate lock |
| 19 | 10A Battery voltage |
| 20 | 7,5A Central locking |
| 21 | 5A Volume change sensor (anti-theft system) |
| 22 | 30A Trunk Lock Remote Control |
| 23 | 7.5A Anti-theft alarm wire on glass (anti-theft alarm glass break sensor) |
| 24 | 25A Battery voltage |
| 25 | 10A Suspension control system |
| 26 | 25A Ignition switch |
| 27 | 5A Seat occupant sensor, tire pressure monitoring system, rain sensor, air conditioning system |
| 28 | 7,5A Parking sensors |
| 29 | Reserve |
Some relay elements can be attached to the back of the box.
Relay
Assignment
| 5 | Rear window wiper |
| 6 | Terminal 15 |
| 7 | Heated rear left seat |
| 8 | Heated rear right seat |
| 9 | Heated rear window |
| 10 | Buzzer / anti-theft alarm |
| 11 | Fuel pump |
| 12 | Single lock / fuel filler flap |
On our YouTube channel, we also posted a video. Watch and subscribe.
And if you know how to make this post better – write in the comments.
Все о предохранителях в Opel Vectra A, B
Блоки предохранителей (далее — БП) в моделях Опель Вектра А и Б имеют разные схемы и расшифровки, однако они расположены в одном и том же месте. Как сказано выше, предназначение элементов БП заключается в разрыве цепи, когда напряжение превышает допустимое значение. Поэтому все плавкие предохранители устанавливаются в одном блоке, чтобы при поломке какого-либо устройства водитель мог проверить работоспособность звена БП.БП для модели А в разобранном видеВ вышеуказанных моделях автомобилей устройства находятся в БП, который установлен с правой стороны торпеды, под рулевым колесом. Если вы до сих пор не знаете, какие детали и за что отвечают, то можете ознакомиться с приведенным материалом либо посмотреть на внутреннюю сторону крышки БП — там представлена схема и назначение.
Опель Вектра А
Как мы уже сказали, место расположения БП в обеих моделях транспортных средств одинаковое, однако, схемы незначительно различаются между собой. К примеру, в БП, расположенном в салоне Опель Вектра А, три ряда плавких звеньев, а в модели Б — два ряда.Место установки БП под приборной панелью
Обратите внимание: на фото некоторых компонентов блока может не хватать, но на схеме указано предназначение каждого элемента.Далее, мы предлагаем вам расшифровку назначения каждого звена. Обратите внимание: характеристики плавких деталей БП могут изменяться с каждым годом, в зависимости от модификаций авто.Расшифровка электросхемы приборов БП, установленном в салоне транспортного средства
Опель Вектра Б
Главный БП транспортного средства модели Б находится там же, где и в модели А: с водительской стороны под торпедой, слева от рулевого колеса. Чтобы добраться до него, вам потребуется снять пластиковую накладку. На каждой отдельно взятом звене можно увидеть цифру — она обозначает величину пропускаемого тока. Далее предлагаем вам ознакомиться со схемой.Электросхема расположения плавких компонентов БП, расположенного в салоне транспортного средства Вектра БНиже представлена расшифровка каждого устройства.Расшифровка компонентов БП
Процесс снятия и замены
Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена. Разумеется, причиной неисправности может послужить непосредственно сам прибор, к примеру, мотор стеклоочистителей или неисправность фар. Но есть смысл проверить работоспособность элемента БП.Чтобы сделать это, оцените деталь визуально. Если плавкая нить устройства оборвана или перегорела, то сомнений быть не должно: вышел из строя именно он. Однако перед тем, как произвести его замену, следует убедиться в том, что деталь вновь не выйдет из строя сразу же после его смены.БП для модели Б в месте установкиДля этого желательно проверить работоспособность прибора, звено которого сгорело. Возможно, причина кроется именно в нем. Также желательно прозвонить электрическую цепь, ведь есть вероятность, что в ней могут быть обрывы или короткие замыкания
В первую очередь следует уделить внимание участкам, которые были перепаяны. Иногда именно замыкания могут стать причиной регулярного сгорания элементов БП. Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить
Это делается очень легко
Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить. Это делается очень легко.
- Для начала необходимо выключить зажигание.
- При помощи отвертки или пальцами откройте защитную декоративную накладку вашего БП. Как вы уже знаете, она находится с левой стороны торпеды в районе водительского сидения.
- Найдите сгоревший элемент. Для этого воспользуйтесь схемой, отмеченной на обратной стороне защитной накладки.
- При помощи специальных щипчиков, которые должны находиться в корпусе БП, извлеките поврежденное звено цепи.
- Возьмите новую деталь и установите ее на место старой. Включите зажигание и проверьте работоспособность устройства, которое ранее вышло из строя. Если проблема заключалась в детали БП, то после ее замены все будет работать нормально. Установите на место защитную крышку БП.
Видео «Замена предохранителя прикуривателя»
В этом видео показан процесс замены предохранителя в автомобиле Вектра С. Для моделей А и Б процесс смены будет аналогичным.
Блок в салоне
Он находится в левом торце приборной панели, со стороны водителя, и закрыт защитной крышкой.
Фото – пример
Схема
Описание
| 1 | 20А Аудиосистема, дополнительный отопитель, DVD-проигрыватель |
| 2 | 7,5А Кондиционер – ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 3 | 20А Люк |
| 4 | Резерв |
| 5 | 7,5А Блок управления электрооборудованием двери |
| 6 | 7,5А Стоп-сигналы |
| 7 | 30А Многофункциональный блок управления 1 |
| 8 | 30А Блок управления электрооборудованием двери |
| 9 | 7,5А Многофункциональный блок управления 1 |
| 10 | 7,5А Блок управления электрооборудованием рулевой колонки |
| 11 | 7,5А Диагностический разъем (DLC) |
| 12 | 15А Защита от перегрузки аккумуляторной батареи |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 30А Блок управления электрооборудованием двери водителя |
| 16 | Резерв |
| 17 | 15А Комбинация приборов, многофункциональный дисплей |
| 18 | 7,5А Замок зажигания, кондиционер |
| 19 | Резерв |
| 20 | 7,5А Датчик бокового перемещения |
| 21 | 7,5А Телематика |
| 22 | 30А Прикуриватель |
| 23 | 30А Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 24 | Резерв |
| 25 | 7,5А Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 26 | 7,5А Многофункциональный дисплей, комбинация приборов |
С обратной стороны блока могут располагаться некоторые реле.
Схема
Расшифровка реле
- Реле основных цепей зажигания (Клемма 15а)
- Реле клеммы 15
- Реле вентиляция салона
- Реле электродвигателя вентилятора отопителя
Замена Предохранителя прикуривателя Opel Vectra C —
YouTube
Опель вектра C 2007
В этом видео я покажу вам как проверить предохранители на вашем авто не вынимая их из колодок это нужно для удобства и ускорения вашей работы а также если вы н
YouTube
http://ufo-ts.ru Светодиодный тюнинг автомобилей и не только… Подробная инструкция по разборке панели приборов Opel Vectra C Detailed instructions for disass
YouTube
Простенькое видео для тех кто столкнулся с проблемкой неработающей кнопкой прикуривателя.Способ удобен тем что не нужно искать предохранитель что бы его выдерну
YouTube
Демонстрация работы предохранителя-индикатора. Предохранитель номиналом 7А был установлен в цепь обогрева заднего стекла, ток 30А для наглядности. При включении
YouTube
Замерзла вода, перестал работать стеклоомыватель на Opel Astra H. Заменил предохранитель №7 под капотом, все заработало. Ссылка на статью. http://140200.pro/ar
YouTube
Я на Drive2: https://www.drive2.ru/users/igor53cml/ Поиск автозапчастей: http://voloton.ru/
YouTube
Как заменить лампу ходовых огней Opel Astra J без снятия фар и бампера
YouTube
Замена штатного кольца на ручке КПП Opel Astra H. У него можно заказать такое же, цена — 500 рублей с доставкой http://astraclub.ru/members/133686-igor53cml.
YouTube
Перегорание предохранителя прикуривателя на Опель Астра Н — частая неисправность.
YouTube
YouTube
Загорелась лампа АБС? Проверяем датчики на предмет целостности проводов, чистоты. Все нормально а лампа не гаснет? Можно попробовать пропаять блок управления АБ
YouTube
Как добраться до испарителя ! 1 раз всё так непонятно и кажется сложно
Чтобы добраться до испарителя, 1. снять бардачёк, 2. нижнюю часть обшивки в ногах па
YouTube
ЗАРАБОТАЛО!Через часа 2. До этого месяца 4 не пользовался омывайкой вообще, тут залил и видимо где запсивело.
YouTube
🎦 Видео 📸
OPEL SIGNUM / VECTRA C расход увеличился , жрет масло , не держит обороты плаваютСкачать
Опыт эксплуатации OPEL SIGNUM 2.2 Direct обзор моей тачки ТНВД ЦЕПЬ МАСЛОЖОР ПЛЮСЫ МИНУСЫСкачать
Opel Vectra C / Signum программирование ключа программатор Autel 608IMСкачать
Opel Signum 2.0 Turbo 175 PS Top Speed Drive On German Autobahn No Speed Limit POVСкачать
Opel Vectra C Signum, обзор магнитолы с КитаяСкачать
Вода в салоне opel vectra c, signumСкачать
Тюнинг приборной панели Opel Vectra C (Signum). Tuning of dashboard Opel Vectra C (Signum)Скачать
Непосредственный впрыск от Opel: удачный или так себе? Разбираем мотор 2.2 Direct (Z22YH)Скачать
Opel Vectra C 1.9CDTI 120KM 2005r jest problem ?.Скачать
Opel Vectra C Air Conditioning ProblemsСкачать
Выкидной ключ. Замена корпуса штатного ключа на выкидной Opel Signum/Vectra CСкачать
Скрытые функции Opel Zafira B, Astra H, Vectra C, SignumСкачать
Linas Opel Vectra CСкачать
Тесты. MaxiIM IM608PRO vs Opel Vectra C (Signum) от DERR KFZСкачать
Opel Vectra c , Opel signum сём кнопок на рулеСкачать
Опель Вектра Ц/Opel Vectra C «ДОСТОЙНЫЙ НЕМЕЦ, ХОТЯ И НЕ ЧИСТОКРОВНЫЙ», Opel Vectra C OPC, обзорСкачать
Как узнать пробег автомобиля OPEL SIGNUM / VECTRA C ?Скачать
Предохранители и блоки реле для Opel / Vauxhall Vectra C (2002-2008) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Opel Vectra C / Vauxhall Vectra C (2002, 2003, 2004, 2005, 2006, 2007, 2008).
Проверка и замена предохранителей
Предохранитель — это элемент защиты электрической системы. Предохранитель сработает (то есть перегорит) в случае неисправности или неправильного вмешательства в электрическую систему.
Если электрическое устройство не работает, проверьте, не перегорел ли соответствующий предохранитель. Посмотрите на серебристую полосу внутри предохранителя. Если лента сломалась или расплавилась, замените предохранитель. Сначала проверьте те предохранители, которые защищают неисправный компонент, но проверьте все предохранители, прежде чем решить, что причина не в перегоревшем предохранителе. Замените все перегоревшие предохранители на другие с такой же силой тока (того же цвета) и проверьте работу компонента.
Уведомление
- Перед заменой предохранителя выключите соответствующий выключатель и зажигание.
- Никогда не используйте предохранители с большей или меньшей силой тока, чем указано. Это может повредить электрическую систему или вызвать пожар.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя (например, проволокой, фольгой и т. Д.). Всегда используйте исправный предохранитель одного цвета.
Блок предохранителей на приборной панели
Блок предохранителей расположен с левой стороны приборной панели. Потяните за крышку, чтобы снять ее.
| № | Защищенные цепи | А |
|---|---|---|
| 1 | Информационно-развлекательная система, предохранитель для транспорта | 20 |
| 2 | Вентилятор салона, отопление, система кондиционирования | 7,5 |
| 3 | Люк | 20 |
| 4 | — | — |
| 5 | Блок управления дверным модулем | 7,5 |
| 6 | Стоп-сигнал | 7,5 |
| 7 | Блок управления модуля дополнительного оборудования | 30 |
| 8 | Блок управления модулем двери переднего пассажира | 30 |
| 9 | Центральный блок управления | 7,5 |
| 10 | Блок управления модулем рулевой колонки | 7,5 |
| 11 | Диагностика p lug | 7,5 |
| 12 | Защита от перегрузки аккумулятора | 10 |
| 13 | — | — |
| 14 | — | — |
| 15 | Блок управления дверным модулем | 30 |
| 16 | — | — |
| 17 | приборы, информационный дисплей | 15 |
| 18 | — | — |
| 19 | — | — |
| 20 | Датчик рысканья (ESPplus) | 7,5 |
| 21 год | — | — |
| 22 | Зажигалка | 30 |
| 23 | Вентилятор салона, кондиционер | 30 |
| Электронный климат-контроль | 40 | |
| 24 | — | — |
| 25 | Система отопления, кондиционирования | 7,5 |
| 26 | Приборы, информационный дисплей | 7,5 |
Блок предохранителей в моторном отсеке
Блок предохранителей находится рядом с аккумулятором, под крышкой.
| № | Защищенные цепи | А |
|---|---|---|
| 1 | Электроника двигателя, электроника трансмиссии | 20 |
| 2 | Стартер | 25 |
| 3 | Рог | 20 |
| 4 | Система кондиционирования, Электронный климат-контроль | 10 |
| 5 | Система омывания лобового стекла спереди и сзади | 15 |
| 6 | Подогрев дизельного топливного фильтра | 30 |
| 7 | Центральный блок управления, ESP plus | 15 |
| 8 | Фары, форсунки омывателя лобового стекла | 10 |
| 9 | Усилитель руля, усилитель тормозов | 7,5 |
| 10 | Адаптивное переднее освещение | 10 |
| 11 | Дворники | 30 |
| 12 | Центральный блок управления, ESP plus | 7,5 |
| 13 | Система омывания фар | 30 |
| 14 | Датчик кислорода | 10 |
| 15 | Блок управления двигателем | 10 |
| 16 | АБС | 5 |
| 17 | — | — |
| 18 | — | — |
| 19 | Адаптивное переднее освещение | 15 |
| Регулировка угла наклона фар | 5 | |
| 20 | Регулировка угла наклона фар | 5 |
| 21 год | — | — |
| 22 | Дворники | 30 |
| 23 | Дополнительное отопление | 20 |
| 24 | Напряжение аккумулятора, клемма 30 | 30 |
| 25 | Напряжение аккумулятора, клемма 30 | 30 |
| 26 | — | — |
| 27 | Easytronic | 30 |
| 28 | Блок управления модуля крышки багажника | 60 |
| 29 | АБС | 40 |
| 30 | Блок управления модуля крышки багажника | 60 |
| 31 год | Блок управления модуля салона автомобиля | 60 |
| 32 | АБС | 40 |
| 33 | Блок управления модуля салона автомобиля | 60 |
| 34 | Блок управления модуля крышки багажника | 60 |
| 35 год | Охлаждающий вентилятор | 30 |
| Охлаждающий вентилятор | 40 | |
| 36 | Охлаждающий вентилятор | 20 |
| Охлаждающий вентилятор | 30 | |
| Усилитель тормозов | 30 | |
| 37 | Адаптивное переднее освещение | — |
| 38 | — | — |
Блок предохранителей в багажном отделении
Блок предохранителей расположен слева в багажном отделении. Седан: Нажмите на защелку и откройте крышку. Фургон: нажмите на обе защелки, откройте крышку и откройте внутреннюю панель.
Opel Vectra B | Предохранители и реле
11.1.5. Предохранители и реле
| ОБЩИЕ СВЕДЕНИЯ |
Характеристики плавких
предохранителей и электрические цепи могут изменяться из года в год.
 |
Плавкие предохранители
|
N |
СИЛА ТОКА (ЦВЕТ) |
ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ |
|
1 |
– |
– |
|
2 |
30 (Зеленый) |
Кондиционер, вентилятор системы охлаждения |
|
3 |
40 (Оранж.) |
Обогреватель заднего стекла |
|
4 |
||
|
5 |
– |
– |
|
6 |
10 (Красный) |
Ближний свет фар, корректор света |
|
7 |
10 (Красный) |
Стояночный свет, задние правые габаритные огни |
|
8 |
10 (Красный) |
Дальний правый свет |
|
9 |
30 (Зеленый) |
Омыватель фар |
|
10 |
20 (Желтый) |
Звуковой сигнал |
|
11 |
30 (Зеленый) |
Центральная система блокирования |
|
12 |
20 (Желтый) |
Противотуманные фары |
|
13 |
– |
– |
|
14 |
30 (Зеленый) |
Стеклоочиститель |
|
15 |
– |
– |
|
16 |
10 (Красный) |
Задний противотуманный фонарь |
|
17 |
30 (Зеленый) |
Стеклоподъемники |
|
18 |
10 (Красный) |
Освещение номерного знака |
|
19 |
20 (Желтый) |
Топливный насос |
|
20 |
30 (Зеленый) |
Стеклоподъемники |
|
21 |
– |
– |
|
22 |
20 (Желтый) |
Световая аварийная сигнализация, информационный дисплей, |
|
23 |
– |
– |
|
24 |
10 (Красный) |
Ближний левый свет, корректор света |
|
25 |
10 (Красный) |
Стояночные огни и задний левый фонарь |
|
26 |
10 (Красный) |
Дальний левый свет |
|
27 |
– |
– |
|
28 |
– |
Обогреватель охлаждающей жидкости (дизель) |
|
29 |
10 (Красный) |
Световая аварийная сигнализация, электрически управляемые |
|
30 |
30 (Зеленый) |
Люк |
|
31 |
– |
– |
|
32 |
– |
– |
|
33 |
20 (Желтый) |
Клемма 30: постоянный ток прицепа |
|
34 |
20 (Желтый) |
Переключатель CD-чейнджера |
|
35 |
10 (Красный) |
ABS , Traction Control, автоматическая трансмиссия |
|
36 |
20 (Желтый) |
Обогрев передних сидений |
|
37 |
10 (Красный) |
Прикуриватель |
|
38 |
10 (Красный) |
Лампы стоп-сигнала, автоматическая трансмиссия, дисплей, |
|
39 |
10 (Красный) |
Автоматическая трансмиссия |
|
40 |
10 (Красный) |
Вентилятор радиатора, обогреватель заднего стекла |
|
41 |
10 (Красный) |
Обогреватель зеркал |
Расположение главного блока предохранителей и реле на панели приборов со стороны водителя
|
Главный блок предохранителей и реле расположен под крышкой в панели приборов |
Расположение предохранителей и реле приведено на крышке.
Каждый предохранитель имеет надпись о величине пропускаемого тока.
|
Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения |
Всегда заменяйте предохранитель другим предохранителем той же мощности. Никогда
не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Реле
Реле – это электронно управляемый переключатель, который обычно используется
следующим образом:
– реле может переключать ток высокого напряжения дистанционно
от цепи, в которой течет этот ток, позволяя использовать более тонкие провода
и контакты переключателей;
– реле может иметь более одного управляющего входа в отличие от
механического переключателя;
– реле может выполнять функцию таймера, например, выдавать интервал
работы стеклоочистителей.
Расположение реле перед аккумулятором в моторном отсеке
| Реле расположены в главном блоке предохранителей и реле, хотя некоторые реле, связанные с двигателем, расположены в моторном отсеке. |
Если система, управляемая реле, выходит из строя, и причиной неисправности,
возможно, является реле, прислушайтесь к работе реле при включенной системе.
Если реле исправно работает, то вы должны услышать щелчок при его включении.
Если реле исправно, то причина неисправности заключена в элементах или соединяющих
проводах. Если реле не работает, это значит, что оно не получает основного электропитания
или управляющего импульса, или реле неисправно.
Снятие реле
