Моменты затяжки соединений
| Название | Н·м |
| Болт звукового сигнала | 28 |
| Болты электродвигателя стеклоочистителя: | |
| старый двигатель (см. текст) | 8 |
| новый двигатель (см. текст) | 12 |
| Гайки рычагов стеклоочистителя | 25 |
« Предыдущие статьи
Следующие статьи » Общие сведения об электрооборудовании Мондео 1993-2000: Электрооборудование Поиск неисправностей в электросхемах Мондео 1993-2000: Электрооборудование Проверка и замена предохранителей, реле и таймеров Мондео 1993-2000: Электрооборудование Снятие и установка выключателей Мондео 1993-2000: Электрооборудование Замена лампочек (наружные световые приборы) Мондео 1993-2000: Электрооборудование Замена лампочек (внутренние световые приборы) Мондео 1993-2000: Электрооборудование Снятие и установка блоков наружных ламп Мондео 1993-2000: Электрооборудование Регулировка луча света фар Мондео 1993-2000: Электрооборудование Снятие и установка электродвигателя системы наклона фары Мондео 1993-2000: Электрооборудование Снятие и установка панели приборов Мондео 1993-2000: Электрооборудование
Ссылка на эту страницу в разных форматах
HTMLTextBB Code
Как проверить исправность предохранителя
Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.
Визуальная проверка
Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.
Проверка мультиметром
Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.
Как самостоятельно заменить предохранители на Фокус 1
Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:
- вскрыть крышку монтажного блока;
- используя специальный пинцет извлечь предохранитель из посадочного места;
- вставить в гнездо новый предохранитель.
Замена предохранителей
Проверить предохранители достаточно просто. Проведите визуальный осмотр. На некоторых предохранителях через полупрозрачный пластиковый корпус можно увидеть, произошел разрыв или нет. К сожалению, если предохранитель выполнен в непрозрачном корпусе, то осматривать его будет бесполезно. Также наличие гари на корпусе говорит о сгорании компонента.
Стопроцентный метод проверить систему – использовать мультиметр. Необходимо настроить его в режим измерения напряжения. Далее включите систему, за которую отвечает тестируемый предохранитель, а затем замерьте напряжение на обоих концах вывода. Если на одном из концов его нет, значит, деталь сгорела, соответственно, ее нужно заменить. Дополнительно можете протестировать элемент по сопротивлению. Если на приборе в режиме измерения сопротивления показывается 0, то плавкая часть разрушена.
При покупке нового предохранителя обязательно обращайте внимание на его цвет, который говорит о номинальном рабочем токе:
Замена предохранителя осуществляется по следующей инструкции:
- Обязательно отключите узел, который подает ток на предохранитель. Если вы меняете элемент, который отвечает за габаритные огни, значит, их необходимо отключить.
- Согласно схемам, определите, в каком блоке стоит требуемый предохранитель. Снимите защитную панель блока.
- Достаньте при помощи пинцета неисправный предохранитель, а затем установите на его место новый, соответствующего цвета.
- Закройте блок и проверьте работоспособность узла.
Таким образом, проверка и замена предохранителя в автомобиле – быстрая и простая операция, которую вы можете сделать в гаражных условиях без помощи специалистов.
Уметь проверять и знать, где располагаются предохранители, – одна из главных задач каждого автовладельца. Стоимость предохранителей несоизмерима мала с полноценной диагностикой какого-либо узла в сервисном центре. Умение самостоятельно поменять сгоревший предохранитель сэкономит вам массу времени, так как вам не придется ехать к автоэлектрикам. Для этих и других целей обязательно рекомендуем купить мультиметр, если у вас его еще нет.
Расположение предохранителей, плавких вставок и реле и их замена
Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).
Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).
Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.
Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.
Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.
Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.
Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра.
Назначение предохранителей и реле приведено в табл. 10.1.
ПРИМЕЧАНИЯ. На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья.
Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.
Назначение предохранителей приведено в табл. 10.2.
ПРИМЕЧАНИЕ. На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.
расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.
ПРИМЕЧАНИЕ. На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).
Для наглядности показано при снятой панели приборов.
1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз. ПРИМЕЧАНИЕ. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. После этого откроется доступ к центральному блоку предохранителей.
2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель. ПРЕДУПРЕЖДЕНИЕ.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
3. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону. ПРИМЕЧАНИЕ.
Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.
4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
5. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.
6. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…
Электрическая схема автомобиля ФОРД — ДВИГАТЕЛЬ
Просто по уму, видимо придеться по очереди менять датчики, начну распиновка педали газа форд мондео ДПДЗ, если не пропадет — то датчик нажатия педали газа, просто это на крайний случай, вдруг удастся найти проблему. Нравится Показать список оценивших код ошибки для того и предназначен чтобы по нему узнать проблемный узел, без кода можно машину всю поменять.
Ну что гадать, завтра приедет форд, там и будем разбираться. Уже на утро у ворот нашего сервиса стоял тот самый Форд Фокус 2. Загнали его в сервис и приступили к изучению неисправности.
Приступаем к диагностике и подключаем сканер для чтения текущих неисправностей. P — Throttle actuator control system — idle position not learned. Перевод — дроссельный привод системы управления не обучился холостому ходу. P — System Voltage Low.
Перевод — низкое напряжение в бортовой сети. Данная ошибка появляется при напряжении в бортовой сети ниже определённого минимума.

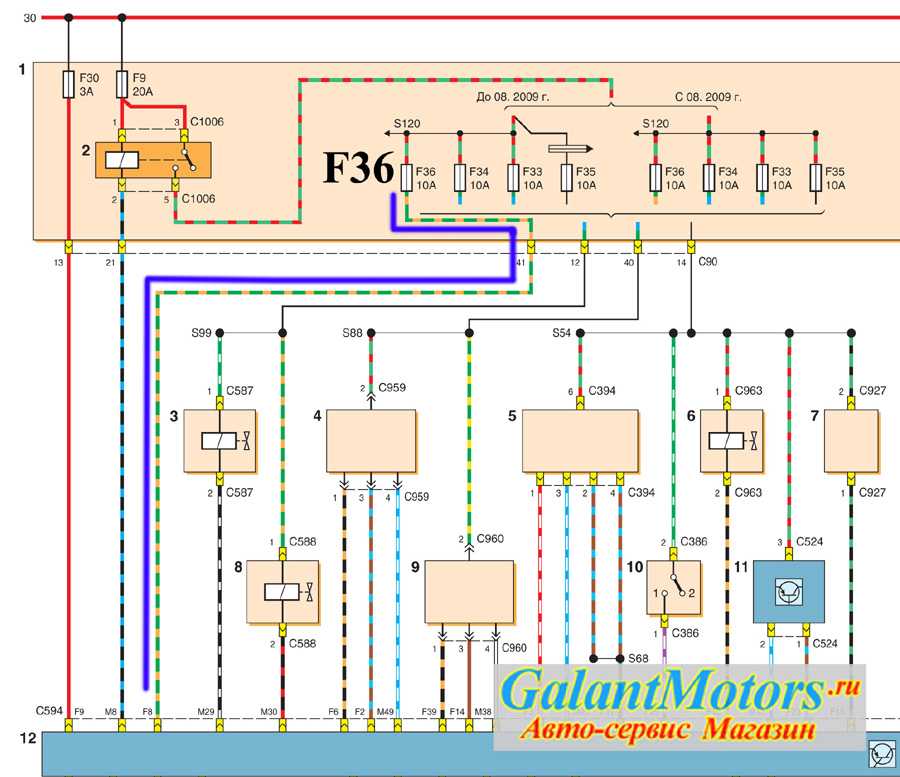

Электросхема Ford Mondeo 4 управление двигателем
P — More driving needed to complete test. Распиновка педали газа форд мондео — не завершены определённые тесты. Данную ошибку не нужно воспринимать как серьёзную неисправность, как правила после устранения других неисправностей и после того как вы поездите на автомобиле определённое время эта ошибка сама исчезнет.
Для начала попытаемся стереть ошибки. Нажимаем на кнопку удаления ошибок, запускаем двигатель и в памяти ЭБУ у нас остаются лишь две ошибки P и P Проверяем напряжение бортовой сети. Распиновка педали газа форд мондео норме — Разбираемся. Выключаем зажигание, дроссельная заслонка должна пройти процедуру адаптации пройти тестповернуться сначала в одну, потом в другую сторону один. У нас же дроссельная заслонка пытается пройти данный тест не один, не два раза, а постоянно, то есть что то её не устраивает и процедура адаптации зацикливается.
Давайте посмотрим видео. Видео 1.
По значению напряжения электронный блок определяет температуру двигателя и учитывает ее при расчете регулировочных параметров впрыска и зажигания. При отказе датчика или нарушениях в цепи его подключения ЭБУ устанавливает код неисправности и запоминает. Помимо вышеописанного, датчик косвенным образом служит и как датчик указателя температуры охлаждающей жидкости в комбинации приборов. По информации от этого датчика электронный блок управления двигателем изменяет положение стрелки указателя.
Комбинированный датчик абсолютного давления во впускной трубе и температуры всасываемого воздуха выполнен в виде переменного резистора, чувствительного к изменению давления. Он фиксирует изменение давления во впускной трубе в соответствии с изменениями нагрузки и оборотов двигателя. В зависимости от информации, полученной от датчика, ЭБУ регистрирует количество впрыскиваемого топлива распиновка педали газа форд мондео угол опережения зажигания. Датчик положения дроссельной заслонки выполнен за распиновка педали газа форд мондео целое с крышкой дроссельного узла.
С третьего вывода потенциометра от ползунка идет выходной сигнал к электронному блоку управления. Когда дроссельная заслонка поворачивается в соответствии с воздействием на педаль акселератораизменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,5 В. Когда заслонка открывается, напряжение на выходе датчика растет, при полностью открытой заслонке оно должно быть более 4 В.
Отслеживая выходное напряжение датчика, ЭБУ корректирует подачу топлива распиновка педали газа форд мондео зависимости от угла открытия дроссельной заслонки то есть по желанию водителя.
Датчик положения дроссельной заслонки не требует регулировки, так как блок управления воспринимает холостой ход то есть полное закрытие дроссельной заслонки как нулевую отметку.
Датчики концентрации кислорода лямбда-зонды ввернуты в резьбовые отверстия катколлектора. На автомобилях Ford Mondeo в зависимости от типа двигателя установлены два или четыре датчика концентрации кислорода: Распиновка педали газа форд мондео металлической колбе датчика расположен гальванический элемент, омываемый потоком отработавших газов.
Форд Фьюжн – расположение блока предохранителей
В подкапотном пространстве
В моторном отсеке есть два монтажных блока.
Блок питания расположен на аккумуляторе.
Рядом с аккумулятором находится квадратный блок с релейными модулями.
Блок реле
| № | Деловое свидание, встреча |
| R1 | Отключение кондиционера при полностью открытой дроссельной заслонке |
| R2 | Высокоскоростной режим вентилятора охлаждения двигателя |
| R3 | Дополнительный отопитель (отопитель РТС) |
| R4 |
Схема элементов силового блока
| № | Расшифровка | Ток, А |
| Делает | Дополнительный отопитель (отопитель РТС) | 80 |
| FB | Передача инфекции | 60 |
| FC |
|
60 |
| FD | Вентилятор охлаждения и кондиционер | 40 |
| FE | Светильники и общий электронный модуль (GEM) | 60 |
| FF | Включить | 60 |
| FG | Двигатель и светотехника | 60 |
| FH | Лобовое стекло с подогревом, АБС, ESP, лобовое стекло | 60 |
Монтажный блок
он прикреплен сбоку к аккумулятору на его плюсовом проводе и состоит из предохранителей большой мощности. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.
Схема
Обозначение
| Делает | Дополнительный отопитель 80А (отопитель РТС) |
| FB | Коробка передач 60А |
| FC | 60A Дополнительный отопитель (обогреватель RTS) / свечи накаливания (дизельный двигатель) |
| FD | 40A Вентилятор охлаждения и кондиционер |
| FE | 60A Светильники и общий электронный модуль (GEM) |
| FF | Зажигание 60А |
| FG | 60А Мотор и осветительные приборы |
| FH | Лобовое стекло с подогревом 60А, АБС, ESP, лобовое стекло |
Форд Фьюжн Блок предохранителей в салоне
| LHD | Правый руль |
| № | А | Деловое свидание, встреча |
| F1 | — | Не используется |
| F2 | — | Разъем прицепа |
| F3 | 7,5 | Осветительные приборы |
| — | Разъем прицепа | |
| F4 | 10 | Система отопления (кондиционирования) и вентиляции |
| F5 | ветры | АБС, ESP |
| F6 | тридцать | АБС, ESP |
| F7 | 7,5 | Автоматическая коробка передач |
| 15 | Автоматическая коробка передач | |
| F8 | 7,5 | Зеркала с электроприводом |
| F9 | 10 | Левый ближний свет |
| F10 | 10 | Правый ближний свет |
| F11 | 15 | Дневные ходовые огни |
| F12 | 15 | Блок управления двигателем |
| F13 | ветры | Блок управления двигателем, катализатор |
| F14 | тридцать | Стартер |
| F15 | ветры | Бензонасос |
| F16 | 3 | Блок управления двигателем (память) |
| F17 | 15 | Выключатель |
| F18 | 15 | Магнитола, диагностический разъем |
| F19 | 15 | Дневные ходовые огни |
| F20 | 7,5 | Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM) |
| F21 | — | Не используется |
| F22 | 7,5 | Левый габаритный огонь |
| F23 | 7,5 | Правые габаритные огни |
| F24 | ветры | Центральный замок, противоугонная сирена, модуль кузовной электроники (GEM) |
| F25 | 15 | Сигнальные огни, указатели поворота (модуль электроники кузова (GEM)) |
| F26 | ветры | Обогрев заднего стекла (модуль кузовной электроники (GEM)) |
| F27 | 10 | Звуковой сигнал (модуль электроники кузова (GEM)) |
| 15 | Звуковой сигнал (модуль электроники кузова (GEM)) | |
| F28 | 3 | Аккумулятор, генератор |
| F29 | 15 | Легче |
| F30 | 15 | Включить |
| F31 | 10 | Выключатель |
| ветры | Разъем прицепа | |
| F32 | 7,5 | Зеркала с подогревом |
| F33 | 7,5 | Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM) |
| F34 | ветры | Лука |
| F35 | 7,5 | Сиденья с подогревом |
| F36 | тридцать | Стеклоподъемники |
| F37 | 3 | АБС, ESP |
| F38 | 7,5 | Модуль кузовной электроники (GEM (контакт 15)) |
| F39 | 7,5 | Воздушная подушка |
| F40 | 7,5 | Передача инфекции |
| 10 | Ближний свет | |
| F41 | 7,5 | Автоматическая коробка передач |
| F42 | тридцать | Лобовое стекло с подогревом |
| F43 | тридцать | Лобовое стекло с подогревом |
| F44 | 3 | Магнитола, диагностический разъем (клемма 75) |
| F45 | 15 | Стоп-сигнал |
| F46 | ветры | Передний дворник |
| F47 | 10 | Задний стеклоочиститель |
| 10 | Передний дворник (высокая скорость) | |
| F48 | 7,5 | Фары заднего хода |
| F49 | тридцать | Двигатель обогревателя |
| F50 | ветры | Противотуманные огни |
| F51 | 15 | Джек |
| F52 | 10 | Левый дальний свет |
| F53 | 10 | Правый дальний свет |
| F54 | 7,5 | Разъем прицепа |
| F55 | — | Не используется |
| F56 | ветры | Разъем прицепа |
| Реле | ||
| R1 | Зеркала с электроприводом или Осветительные приборы |
|
| R2 | Лобовое стекло с подогревом или Ближний свет |
|
| R3 | Включить или Дневные ходовые огни |
|
| R4 | Ближний свет или Включить |
|
| R5 | Ослепительный или Стартер |
|
| R6 | Бензонасос или Сложите зеркала |
|
| R7 | Стартер или Лобовое стекло с подогревом |
|
| R8 | Вентилятор или Дневные ходовые огни или Стартер |
|
| R9 | Дневные ходовые огни или Блок управления двигателем |
|
| R10 | Система загрузки или Сложите зеркала |
|
| R11 | Блок управления двигателем или Бензонасос |
|
| R12 | Зеркала с электроприводом или Функция энергосбережения аккумулятора |
| № | Реле |
| R1 | Кондиционирование воздуха |
| R2 | Вентилятор |
| R3 | Дополнительный отопитель (отопитель РТС) или Фары заднего хода |
| R4 | Дополнительный отопитель (отопитель РТС) |
Схема предохранителей и реле Ford Mondeo 3 (2000-2007)
Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Форд.
| Ford Mondeo | |||
| Mk1-Mk2 (1993-2000) | Mk3 (2000-2007) | Mk4 (2007-2014) | Mk5 (2014-н.в.) |
Блок предохранителей в моторном отсеке
Для проверки или замены плавкого предохранителя сначала снимите крышку аккумулятора (1). Затем снимите крышку коробки плавких предохранителей (2), освободив зажим и подняв крышку вверх.
| № | А | Назначение |
| 1 | 30 | ABS |
| 2 | 50 | Реле зажигания |
| 3 | 60 | Дизельные двигатели: Подогрев двигателя |
| 4 | 30 | Обогрев заднего стекла |
| 5 | 20 | Фейслифтовые модели: Подогрев сидений |
| 6 | 40 | Вентилятор отопителя |
| 7 | 50 | Главное питание |
| 8 | 60 | Вентилятор системы охлаждения, реле предварительного подогрева |
| 9 | 20 | Реле ЭБУ |
| 10 | 40 | Вентилятор системы охлаждения |
| 11 | 30 | Обогрев переднего стекла |
| 12 | — | Не используется |
| 13 | 30 | Обогрев переднего стекла |
| 14 | — | Не используется |
| 15 | 3 | Обогрев переднего стекла |
| 16 | 7.5 | Обычные фары: Левый ближний свет |
| 20 | Ксеноновые фары: Левый ближний свет | |
| 17 | 10 | Автоматическая коробка передач |
| 18 | 7.5 | Обычные фары: Правый ближний свет |
| 20 | Ксеноновые фары: Правый ближний свет | |
| 19 | — | Не используется |
| 20 | 20 | ABS |
| 21 | 15 | Переключатель света |
| 22 | 20 | Реле омывателя фар |
| 23 | 7.5 | Комплектация ST220: Резервный аккумулятор сирены |
| 20 | Дизельные двигатели: Вспомогательный подогреватель | |
| 24 | 20 | Центральный замок (Central Timer Unit) |
| 25 | 15 | Аварийная сигнализация и указатели поворота (Central Timer Unit) |
| 26 | 20 | Реле звукового сигнала |
| 27 | 15 | Реле топливного насоса, обогрев переднего стекла |
| 28 | 20 | Замок зажигания |
| 29 | 30 | Реле стартера |
| 30 | 7.5 | Генератор |
| 31 | 7.5 | Кондиционер |
| 32 | 3 | Блок управления двигателем, автоматическая коробка передач |
| 33 | 7.5 | Реле ЭБУ |
| 34 | — | Диод электронного модуля (EEC) |
| 35 | — | Диод муфты компрессора кондиционера |
| 36 | — | Диод вентилятора системы охлаждения двигателя |
| 37 | 15 | Датчик кислорода |
| 38 | — | Не используется |
| 39 | Не используется | |
| 40 | 7.5 | Датчик скорости, клапаны управления двигателя |
| 41 | — | Не используется |
| 42 | 10 | Бензиновые двигатели: Блок управления двигателем |
| 15 | Дизельные двигатели: Блок управления двигателем | |
| Реле | ||
| R1 | Реле ближнего света | |
| R2 | Реле обогревателя переднего стекла | |
| R3 | Реле звукового сигнала | |
| R4 | Реле топливного насоса | |
| R5 | Реле ЭБУ | |
| R6 | Реле кондиционера | |
| R7 | Реле вентилятора системы охлаждения | |
| R8 | Дизельные двигатели: Реле вспомогательного подогреваКомплектация ST220 с АКПП: Реле фонарей заднего хода | |
| R9 | Реле вентилятора системы охлаждения Дизельные двигатели с АКПП: Реле фонарей заднего хода | |
| R10 | Реле стартера |
Блок предохранителей в салоне
| Автомобили с левым рулем | Автомобили с правым рулем |
| № | А | Назначение |
| 60 | 25 | Стеклоподъемники с левой стороны |
| 61 | 25 | Стеклоподъемники с правой стороны |
| 62 | 15 | Передние противотуманные фары, задний противотуманный свет |
| 63 | 7.5 | Габаритные огни с правой стороны |
| 64 | 7.5 | Габаритные огни с левой стороны |
| 65 | 7.5 | Кондиционер |
| 66 | 30 | Электропривод водительского сидения |
| 67 | 7.5 | Сигнализация |
| 68 | 15 | Прикуриватель |
| 69 | 7.5 | Аудио система, комбинация приборов |
| 70 | 15 | Универсал: Задняя розетка |
| 71 | 10 | Мультимедийная система для задних пассажиров |
| 72 | 20 | Радио |
| 73 | 20 | Люк |
| 74 | 20 | Разъем прицепа |
| 75 | 7.5 | Электропривод зеркал |
| 76 | 7.5 | Кондиционер |
| 77 | 7.5 | ABS, трэкшн контроль |
| 78 | 7.5 | Комбинация приборов, подушки безопасности |
| 79 | — | Не используется |
| 80 | 7.5 | Автоматическая коробка передач, лампы заднего хода |
| 81 | 7.5 | Датчик температуры (система автоматического управления температурой), автоматическая коробка передач, датчик для подушки безопасности пассажира |
| 82 | 7.5 | Круиз контроль, кондиционер, подогрев системы омыва стекла, вспомогательный подогреватель |
| 83 | 15 | Подогрев сидений |
| 84 | 20 | Дневные ходовые огни |
| 85 | 7.5 | Левый дальний свет |
| 86 | 7.5 | Правый дальний свет |
| 87 | — | Не используется |
| 88 | 15 | Дневные ходовые огни |
| 89 | 7.5 | Подушки безопасности |
| 90 | 15 | Задний стеклоочиститель |
| 91 | 7.5 | Стеклоподъемники, люк, зеркало с затемнением |
| 92 | 20 | Разъем прицепа |
| 93 | 10 | Лампы стоп-сигнала, реле отопителя |
| 94 | 20 | Стеклоочиститель и омыватель |
| 95 | 7.5 | Ближний свет, реле омывателя фар |
| 96 | — | Не используется |
| 97 | 7.5 | Освещение номерного знака, освещение перчаточного ящика, Central Timer Unit |
| 98 | 7.5 | Электропривод зеркал, обогрев зеркал |
| 99 | 7.5 | Освещение салона |
| 10 | Фейслифтовые модели: Освещение салона | |
| Реле | ||
| R1 | Реле дальнего света | |
| R2 | Реле ближнего света | |
| R3 | Реле стеклоочистителя | |
| R4 | Реле зажигания | |
| R5 | Реле обогрева заднего стекла | |
| R6 | Реле отопителя | |
| R7 | Реле вспомогательных цепей зажигания |
Дополнительные предохранители
| № | А | Назначение | Расположение |
| 100 | 7.5 | Мультимедийная система | Встроен в мультимедийный модуль |
| 101 | 3 | CD-чейнджер | Под пассажирским переднем сиденьем |
На сайте avto-fresh.com вы сможете найти схема предохранителей и реле ford mondeo 3 (2000-2007) фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.
Предохранители (дополнительная коробка предохранителей в моторном отделении)
Примечание: Сила тока и защищаемая предохранителем цепь может изменяться в зависимости от года выпуска автомобиля. При необходимости для получения информации см. руководство владельца автомобиля или обращайтесь к дилерам.
| Предохранитель | Сила тока (А) | Цвет | Защищаемая цепь |
| 1 | 80 | Черный | Подвод питания к главной коробке предохранителей |
| 2 | 60 | Желтый | Вентиляторы радиатора |
| 3 | 60 | Желтый | Свечи накаливания дизельного двигателя и/или АБС |
| 4 | 20 | Желтый | Система зажигания или зажигания и преобразователи дневного света |
| 5 | 30 | Салатный | Обогреватель заднего стекла (слева) |
| 6 | 30 | Салатный | Обогреватель заднего стекла (справа) |
| 7 | 30 | Салатный | АБС |
| 8 | 30 | Салатный | Компрессор системы кондиционирования воздуха/обогреватели сидений или компрессор системы кондиционирования воздуха/ преобразователи дневного света |
| 9 | 20 | Голубой | БЭУ (бензиновый двигатель) или клапан запуска в холодном состоянии (дизельный двигатель) |
| 10 | 20 | Голубой | Выключатель зажигания |
| 11 | 3 | Фиолетовый | Память БЭУ |
| 12 | 15 | Голубой | Звуковой и мерцающий сигнал аварийной сигнализации |
| 13 | 15 | Голубой | Кислородный датчик |
| 14 | 15 | Голубой | Топливный насос |
| 15 | 10 | Красный | Правая фара (ближний свет) |
| 16 | 10 | Красный | Левая фара (ближний свет) |
| 17 | 10 | Красный | Правая фара (дальний свет) |
| 18 | 10 | Красный | Левая фара (дальний свет) |
Дополнительные реле (вне коробки предохранителей)
| Реле | Цвет | Защищаемая цепь | |
| 18 | Черный | Стеклоподъемник | Дверь водителя |
| 19 | Голубой | Выкл. управления скоростью | Кроншт. коробки предохранителей под панелью приборов |
| 20 | Голубой | Омыватели фар | Кронштейн блока лампочек |
| 21 | Оранжевый | Интервал стекпооч. заднего стекла | Кронштейн блока лампочек |
| 22 | Белый | Противот. фары (только левост. Упр.) | Кронштейн модуля интерфейса |
| 23 | Черный | Указатели поворота | Рупев. колонка |
| 24 | Белый | Противоуг. сигнализ. (слева) | Кроншт. замка двери |
| 25 | Белый | Противоуг. сигнализ. (справа) | Кроншт. замка двери |
| 26 | Черный | Обогреватели сидений | Кроншт. коробки предохранителей под панелью приборов |
| 27 | Выключение освещения панели приборов (Скандинавия) | Кроншт. коробки предохранителей под панелью приборов | |
| 30 | Выключение освещения панели приборов (Скандинавия) | Кроншт. коробки предохранителей под панелью приборов | |
| 34 | Система кондиционирования воздуха | Кроншт. коробки предохранителей под панелью приборов |
Инструкция по правильной замене предохранителей
Замена предохранителей не представляет сложности. Достаточно следовать нескольким пунктам, чтобы сделать все правильно и не теряя времени. В первую очередь нужно отключить аккумулятор. Для тех, кто не знает, как это сделать: «Нужно сбросить минусовую клемму».
Далее необходимо проанализировать неработающую деталь и решить, какой отсек необходимо заменить. Схемы расположения блоков предохранителей представлены в таблицах выше.
Как только место неисправности определено и необходимо приступить к замене запасной части, первым делом необходимо открыть крышку блока, опустив скобу.
