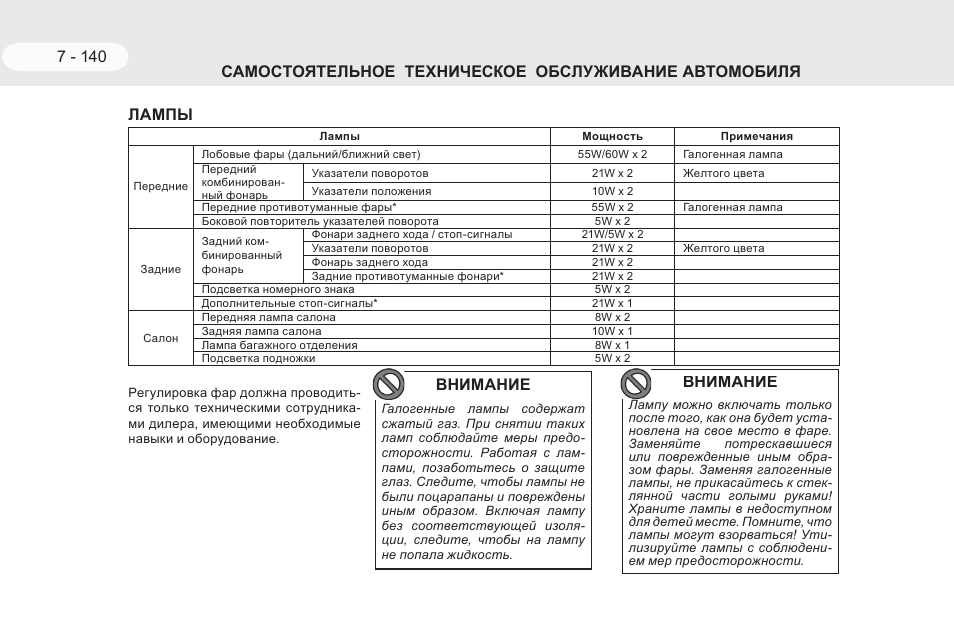

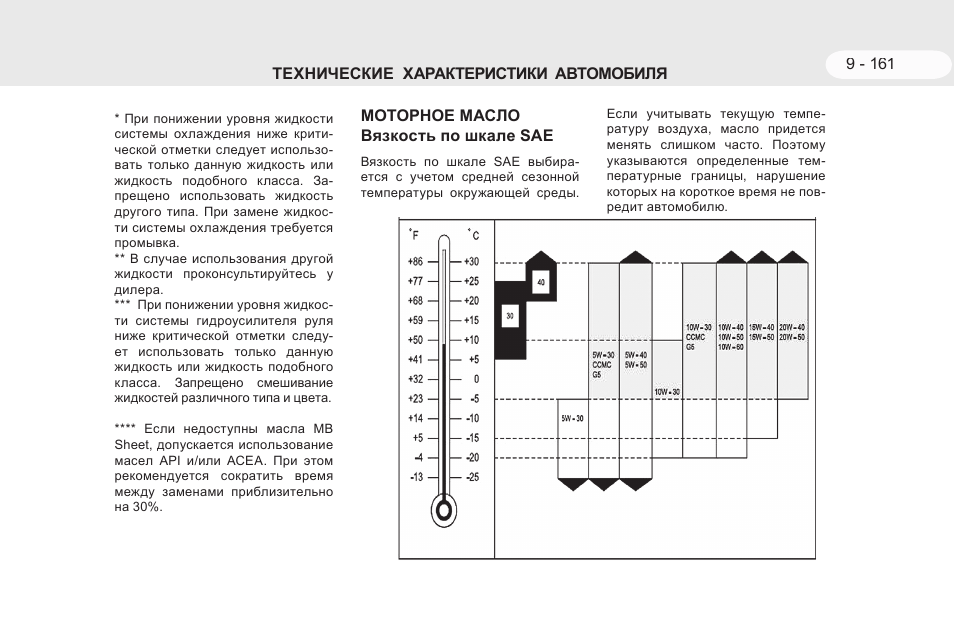

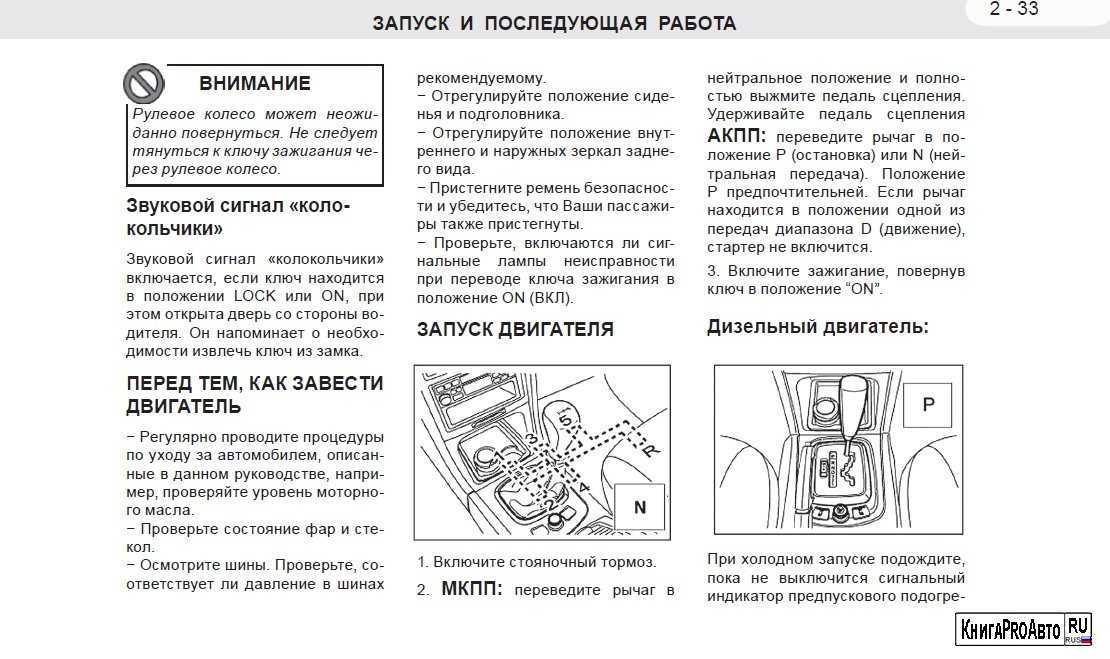

Схема предохранителей тагаз с 10

Блоки под капотом

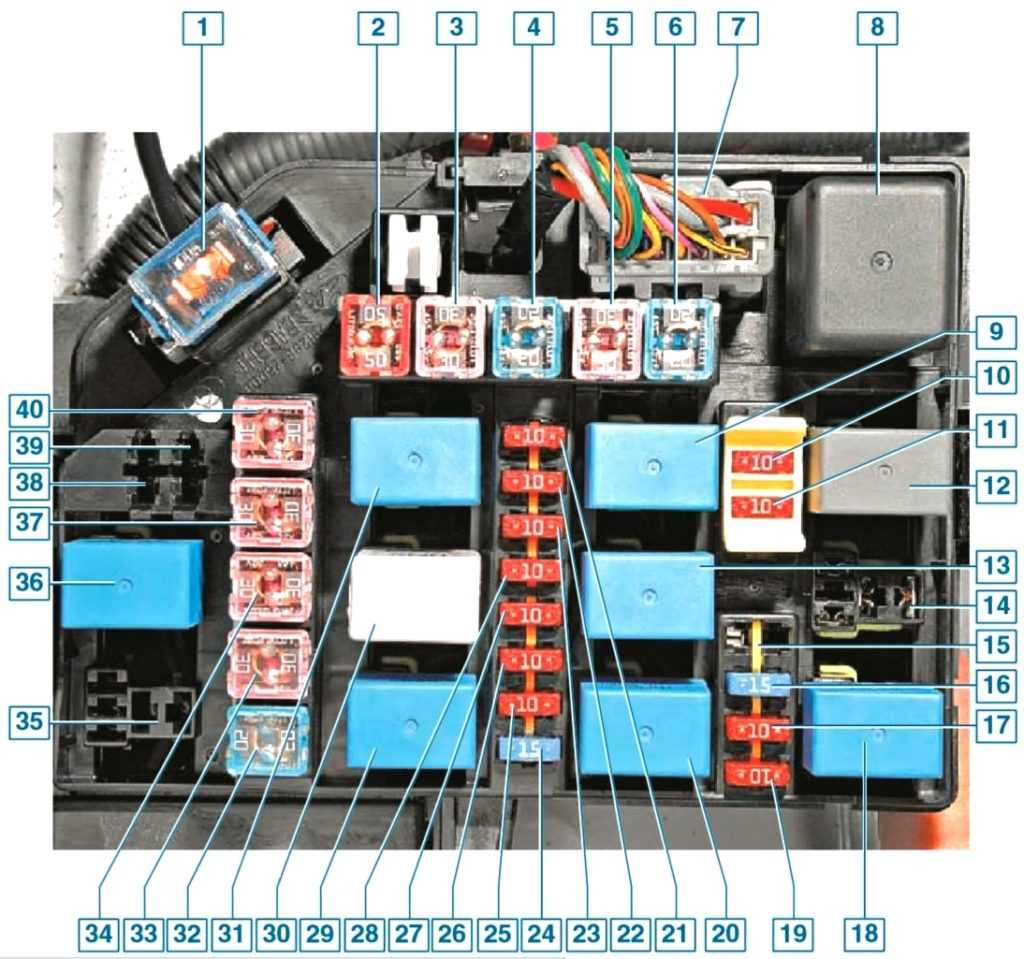

Основной блок

Расположен в левой части моторного отсека, рядом с аккумуляторной батареей.

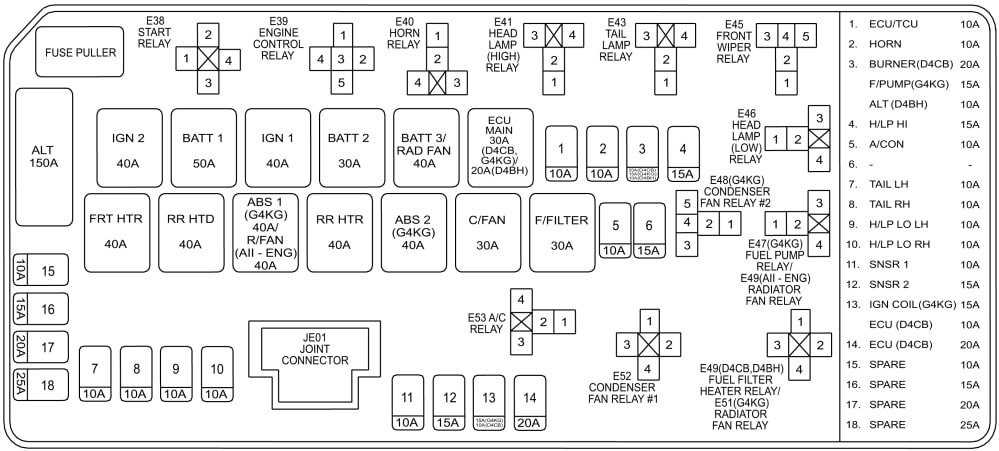

Схема вариант 1

Деловое свидание, встреча

ALT	Предохранитель 150A (A / CON, FRT DEICER), блок предохранителей (FRT HTR, RR HTR, RR HTD, C / FAN, F / FILTER, ABS 1/2), генератор, блок предохранителей и реле E / R, правый
BATT1	Предохранитель на 50 А (DR LOCK, FRT FOG LP, B / ALARM, разъем питания (AUDIO-1, ROOM LP))
BATT2	Предохранитель 30A (FUEL COVER, P / WDW LH / RH, HAZARD), универсальный испытательный разъем
BATT 3 / РАД ВЕНТИЛЯТОР	Предохранитель на 40 А (STOP LP, BWS), реле вентилятора радиатора (G4KC)
IGN 1	Замок зажигания 40А (ACC, IG1)
IGN 2	Замок зажигания 40А (IG2, START), реле стартера
ГЛАВНЫЙ ЭБУ	20 / 30A Реле управления двигателем
FRT HTR	40А Реле переднего вентилятора
RR HTD	Реле обогревателя заднего стекла 40А
RR HTR	40A Реле заднего вентилятора
АБС 1	Блок управления ABS 40A (G4KC)
АБС 2	Блок управления ABS 40A (G4KC)
C / FAN	30А Реле вентилятора конденсатора 1
F / ФИЛЬТР	Реле нагревателя топливного фильтра 30А (ДИЗЕЛЬНЫЙ)
ECU / TCU	10А MTC, ECM (бензин)
РОГ	10А Реле звукового сигнала
ГОРЕЛКА	Блок управления подогревателем топлива 20А (D4CB)
F / НАСОС	15А Реле топливного насоса (G4KC)
ALT	Генератор 10А (D4BH)
H / LP HI	15А Реле фар (HIGH), реле фар (LOW)
A / CON	Реле 10А для кондиционера
FRT DEICER	Реле обогревателя лобового стекла 15А (при наличии)
ЛЕВЫЙ ХВОСТ	10A Левая фара (габаритный свет), левый задний комбинированный фонарь, левый габаритный огонь
ХВОСТ DX	10A Правая фара (габаритный огонь), задний правый комбинированный фонарь, правый габаритный огонь
H / LP LO LH	10А Передний фонарь, левый
H / LP LO RH	10А Фонарь передний правый
СНСР 1	10A Реле кондиционера, реле вентилятора конденсатора (D4CB), лямбда-зонд (D4CB), реле PTC №1 нагревателя (D4CB), выключатель стоп-сигнала (D4CB)
SNSR2	15A D4CB: Датчик положения распределительного вала, реле свечей накаливания, трансмиссия EGR, регулирующий клапан VGT, модуль управления иммобилайзером G4KC: реле топливного насоса, электромагнитный клапан продувки, масляный обратный клапан, датчик положения коленчатого вала, датчик кислорода, модуль управления иммобилайзером, управление минимальный привод
КАТУШКА ЗАЖИГАНИЯ	15А Катушка зажигания No. 1 ~ п. 4 (G4KC), конденсатор (G4KC)
ЭБУ 1	10A ЕСМ (D4CB)
ЭБУ 2	20A ECM (D4CB, G4KC), форсунка №1 ~ №4 (G4KC)
БЕЗОПАСНОСТЬ P / WDW	20 Стеклянный безопасный лифт

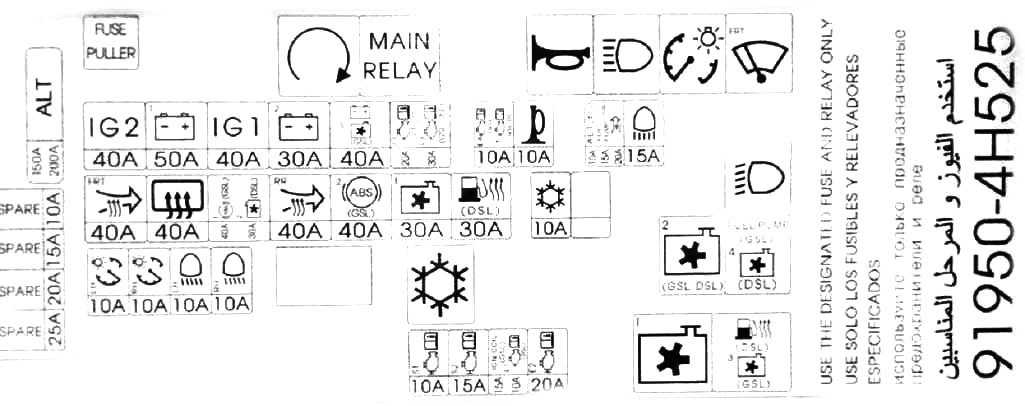

Схема вариант 2

Устанавливается в основном на дизельных моделях, с правой стороны, рядом с багажником на крыше.

Схема вариант 1

Обозначение

ВКЛЮЧЕНИЕ	Реле свечей накаливания 80А
НАГРЕВАТЕЛЬ PTC 1	Реле нагревателя PTC 40A # 1
НАГРЕВАТЕЛЬ PTC 2	Реле нагревателя PTC 40A # 2
НАГРЕВАТЕЛЬ PTC 3	Реле нагревателя PTC 40A # 3
АБС 1	Блок управления ABS / ESC 40A
АБС 2	Блок управления ABS / ESC 40A
ЭБУ	15А Питание электронного блока управления
БЕНЗОНАСОС	20A Двигатель топливного насоса
DCU 1	20А Мощность дозатора 1
DCU 2	Блок дозирования 20А Power 2
DCU 3	Блок дозирования 20А Power 3
DCU	60A Основное питание блока управления дозированием

Схема вариант 2

Блок предохранителей у Hyundai Accent: за что отвечает каждый элемент

• Блок предохранителей у Hyundai Accent: за что отвечает каждый элемент1
• Где находятся предохранители Hyundai Accent2
• Как заменить предохранители в Hyundai Accent: пошаговая инструкция3

Данная марка автомобилей имеет нумерованную маркировку предохранительных элементов, которые расположены в четкой последовательности – функциональное предназначение предохранителя в каждом блоке легко выявляется по следующему списку:

№Пропуская мощность, АФункциональное предназначение

1	10	Элемент отвечает за систему поворотов, а также дубляж поворотов и электрорегулировку зеркал бокового обзора при наличии данных функций в комплектации автомобиля
2	10	Технический предохранитель, регулирующий работу датчиков антиблокировочной системы торможения и индикаторов приборной панели. Как правило, при выходе данной детали автомобиль завести не получится – это сделано в целях безопасности
3	10	Элемент отвечает за работу цепи комбинации приборов
4	15	15-амперные предохранители предназначены для предупреждения короткого замыкания на датчиках и пиропатронах всех подушек безопасности, присутствующих в салоне автомобиля
5	10	Технический элемент, отвечающий за работоспособность систем электронного блока управления двигателя, а также блока управления АКПП при его наличии в комплектации
6	10	Предохранитель отвечает за работу датчиков положения двери и системы ДУ управления центральным замком
7	10	Данный элемент в системе отвечает только за работу аварийной сигнализации и сигналов торможения
8	10	Защита обмоток реле фар, электростеклоподъемников, компрессора климат-контроля или системы кондиционирования воздуха, а также противотуманных фар и задних фонарей от короткого замыкания
9	20	Элемент защищает от перепадов напряжения очистители фар или ветрового стекла, а также дворники и обогрев лобового стекла
10	10	Резервное гнездо, которое используется при подключении нового оборудования в автомобиле или для снижения нагрузки тока на другие предохранители
11	20	Элемент, отвечающий за защиту прикуривателя в автомобиле от перегорания или короткого замыкания. Как правило, выход из строя по несколько раз за сезон в связи с перегрузкой прикуривателя различными гаджетами
12	10	Предохранитель цепи кондиционирования воздуха. Используется если блок элемент №8 уже перегружен другим оборудованием
13	10	Используется для отдельной защиты мультимедийного оборудования – аудиосистем, камер кругового обзора или мультимедийной консоли
14	10	Вспомогательный предохранитель, отвечающий за опцию обогрева сидений. При отсутствии данной функции в комплектации авто является резервным
15	10-20	Резервное гнездо, которое используется при подключении нового оборудования в автомобиле или для снижения нагрузки тока на другие предохранители

Двигатель

• Заменить антифриз Хендай Верно
• Поменять бензонасос Хундай Верна своими руками
• Как заменить блок управления двигателем Хендай Верна своими руками
• Как заменить водяной насос Hyundai Верно
• Как снять впускной коллектор Хундай Verna своими руками
• Заменить втулки на стартере Хундай Верна
• Как заменить втулку шатуна Хундай Verna
• Как снять выпускной коллектор Хундай Верно
• Замена гидрокомпенсаторов Хендай Верно своими руками
• Как поменять головку блока цилиндров Хендай Верно своими руками
• Установка датчика давления масла Hyundai Верна своими руками
• Заменить датчик детонации Хундай Верно своими руками
• Как заменить датчик кислорода Хендай Верно
• Как поменять датчик коленвала Хендай Verna
• Замена датчика массового расхода воздуха Хундай Верна
• Как поменять датчик охлаждающей жидкости Hyundai Verna своими руками
• Как заменить датчик распредвала Hyundai Верно
• Заменить датчик температуры Хендай Verna
• Как заменить датчик уровня топлива Hyundai Верна своими руками
• Как заменить датчик холостого хода Хендай Верна своими руками
• Установка дмрв Хундай Verna своими руками
• Снять клапанную крышку Hyundai Verna
• Как заменить компрессор кондиционера Хендай Verna
• Поменять кран отопителя Хундай Verna
• Как снять крышку двигателя Хендай Верна
• Как поменять масло в акпп Хендай Верно
• Замена масла в двигателе Хундай Verna
• Как заменить маслосъемные колпачки Hyundai Верно своими руками
• Заменить маслосъемные кольца Hyundai Верно
• Как поменять масляный насос Хундай Верно
• Поменять направляющие втулки клапанов Хендай Verna
• Установка натяжителя цепи грм Hyundai Верно
• Как поменять натяжной ролик ремня генератора Hyundai Верна
• Заменить опоры двигателя Hyundai Verna своими руками
• Замена охлаждающей жидкости Hyundai Верна
• Установка подушек двигателя Hyundai Верна своими руками
• Как заменить подшипник коленвала Hyundai Верно своими руками
• Как поменять помпу Хундай Verna
• Заменить поршневые кольца Хендай Верна своими руками
• Установка прокладки гбц Хундай Verna
• Заменить прокладку головки блока цилиндров Hyundai Верна
• Заменить прокладку клапанной крышки Хендай Verna
• Поменять прокладку коллектора Хендай Верно
• Ремонт радиатора кондиционера Хендай Верна своими руками
• Заменить радиатор печки Хендай Верно
• Как поменять распредвал Хендай Верно
• Установка расширительного бачка Хендай Верна своими руками
• Как поменять ремень генератора Хундай Verna своими руками
• Заменить ремень грм Хендай Верна
• Как поменять ремень кондиционера Hyundai Verna своими руками
• Как поменять сальник двигателя Hyundai Верно
• Как поменять сальник коленвала Хендай Верно
• Как поменять сальник распредвала Хундай Верно своими руками
• Установка сальников клапанов Хундай Verna
• Замена стартера Hyundai Верно
• Заменить термостат Hyundai Верна
• Как заменить топливный насос Хундай Verna
• Поменять цепь грм Хундай Верна
• Как заменить шкив коленвала Хундай Верно своими руками

Как заменить предохранители в Hyundai Accent: пошаговая инструкция

Процедура замены предохранителей в блоке проста – для удаления поврежденного элемента потребуется только пинцет или специальный съемник, прочего оборудования не требуется. Чтобы заменить предохранители на Hyundai Accent требуется:

• В обязательном порядке отключить аккумуляторную батареи, обе клеммы;
• Далее находим перегоревший элемент и аккуратно извлекаем его;
• При необходимости с помощью грубой щеточки можно зачистить контакты в блоке от окисления;
• Затем надавливаем новой деталью на разъем в блоке пока не услышим характерный щелчок.

В завершении процедуры подключаем аккумулятор и заводим автомобиль для тестирования системы. Если предохранитель рекомендуемой мощности сразу перегорит, то возможно нужно отдать автомобиль на СТО для диагностики электрооборудования и проводки.

Блок реле в салоне

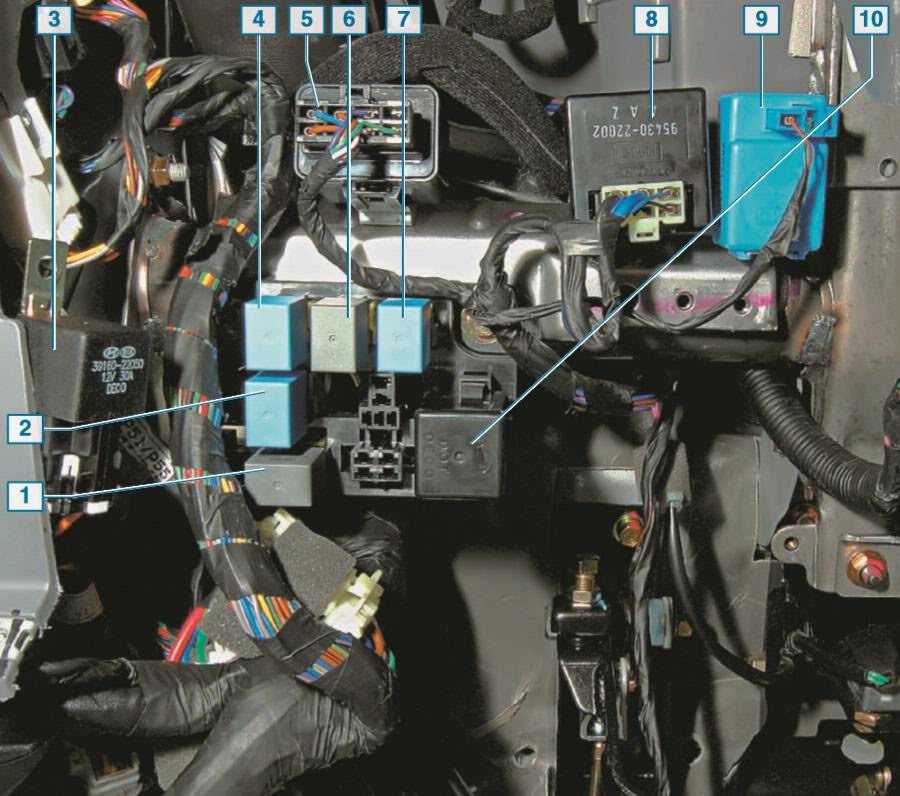

Реле в салоне Хендай Акцент

Блок с электромагнитными реле располагается в салоне, прямо за маленьким вещевым ящиком. Описание и назначение (по рисунку):

1. Включения системы EBD (распределения тормозного усилия).
2. Включения задних противотуманок.
3. Главное реле СУД.
4. Головного освещения.
5. Стеклоочиститель и омыватель.
6. Включения АБС.
7. Электростеклоподъемники.
8. Обогрев заднего стекла.
9. Клаксон.
10. Указатели поворота и аварийка.

Для модели Accent электрические схемы можно найти в руководстве. В статье приведены только схемы расположения предохранителей и электромагнитных реле, расположенных в монтажных блоках моторного отсека и салона.

Расшифровка

F1 (красный 10 А) — Указатели поворота F2 (красный 10 А) — Система ABS, контрольные и сигнальные лампы в комбинации приборов F3 (красный 10 А) — Комбинация приборов F4 (синий 15 А) — Подушка безопасности F5 (красный 10 А) — блок управления двигателем, автоматической КПП (если есть), лампы заднего хода F6 (красный 10 А) — Привод блокировки дверей F7 (красный 10 А) — Аварийная сигнализация F8 (красный 10 А) — Лампы стоп-сигналов F9 (желтый 20 А) — Обогрев заднего стекла F10 (красный 10 А) — Обмотка реле блок-фар, электростеклоподъемников, омывателя блок-фар, вентилятора теплообменника системы кондиционирования, вентилятора радиатора F11 (желтый 20 А) — Очиститель и омыватель ветрового стекла F12 (красный 10 А) — Обогрев заднего сиденья F13 (красный 10 А) — ABS F14 (синий 15 А) — Прикуриватель и аудио-система F15 (красный 10 А) — Электропривод наружных зеркал F16 (красный 10 А) — Система кондиционирования

Такую схему нарисовали корейцы.

Как извлечь?

Для извлечения предохранителей в блоке есть специальный инструмент — пинцет. Им необходимо зажать край предохранителя и вытащить его. Дублирующий пинцет есть в блоке под капотом.

Блок под капотом

Он находится с левой стороны подкапотного пространства.

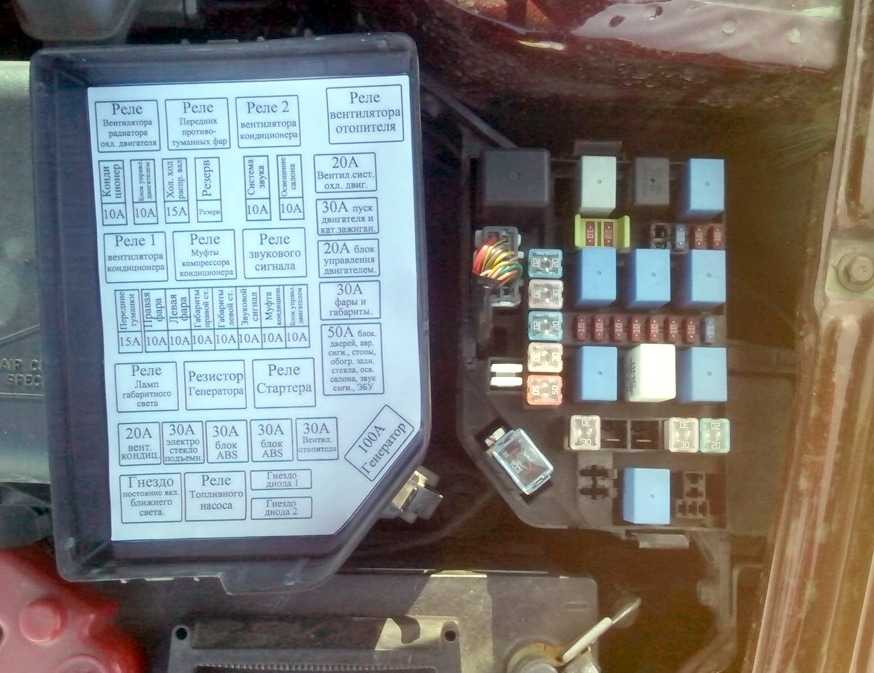

Фото – пример исполнения

Схема с крышки блока

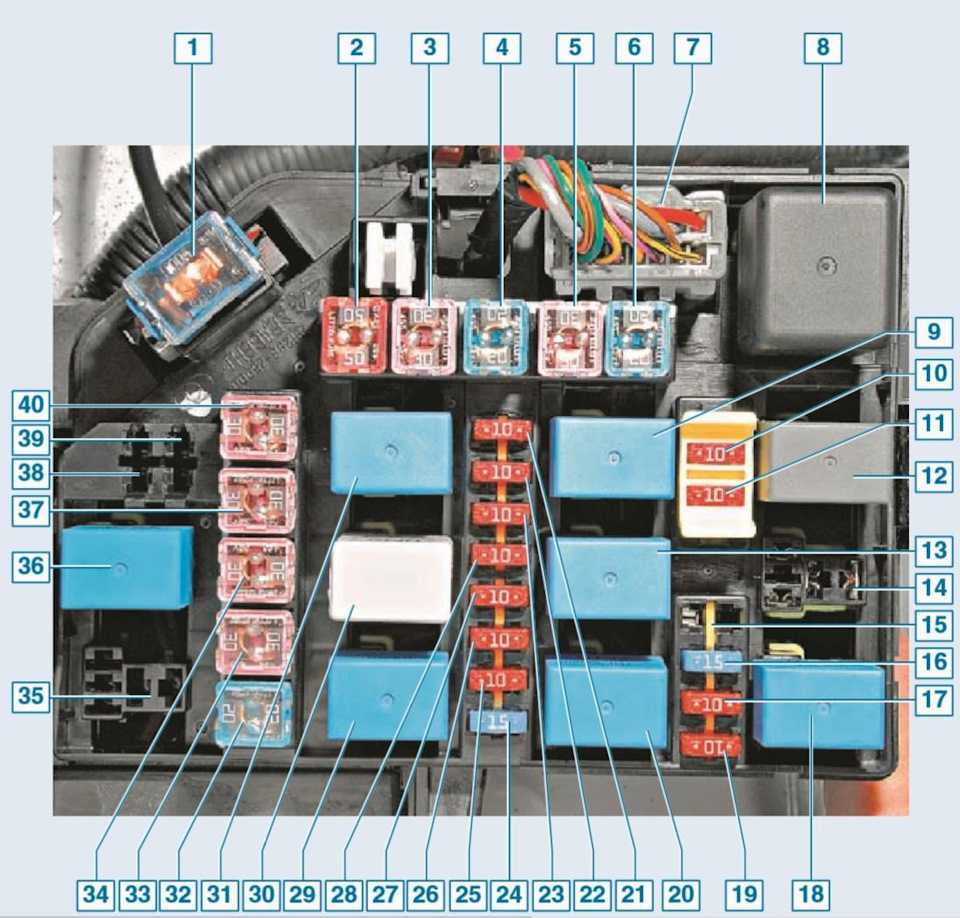

Схема

Обозначение реле

• 1 – реле вентилятора отопителя салона Е 51
• 2 – место под реле включения вентилятора системы охлаждения двигателя на большой скорости Е 44
• 3 – реле включения вентилятора системы охлаждения двигателя на малой скорости Е 43
• 4 – реле стартера Е 41
• 5 – место под реле кондиционера Е 50
• 6 – реле звукового сигнала Е 45
• 7 – реле топливного насоса Е 49
• 14 – место под реле охранной сигнализации Е 47
• 30 – реле питания электронной системы управления двигателем Е 42

Расшифровка предохранителей

8	10А A/CON – Кондиционер
9	10А HORN – Звуковой сигнал
10	15А INJ – ЭБУ двигателем, форсунки, датчик положе­ния распределительного вала, датчик поло­жения коленчатого вала, регулятор холосто­го хода, электромагнитный клапан продувки адсорбера
11	50А EPS – Электрический усилитель рулевого управления
12	30А P/WDW – Электрические стеклоподъемники
13	30А BLW – Вентилятор отопителя салона
15	10 / 15А SPARE – Запасные предохранители
16	40А ABS. 2 – ЭБУ ABS, разъем для удаления воздуха
17	20А ABS. 1 – ЭБУ ABS, разъем для удаления воздуха
18	ALT 120 / 100А – Генератор
19	10А SNSR – Кондиционер, топливный насос, антенный блок иммобилизатора, датчик концентрации кислорода, реле топливного насоса, реле кондиционера
20	10А ECU – Топливный насос, предохранитель ЭБУ
21	10A ABS – ЭБУ ABS, разъем для удаления воздуха
22	50A BATT – Задние фонари, предохранители 11, 19, 20, 25, 27, 29
23	30A RAD – Вентилятор радиатора системы охлаждения
24	20A F/PUMP – Выключатель автоматической отсечки топливо подачи
25	30A ECU – Топливный насос, генератор, электронный блок управления
26	30A ING 1 – Замок зажигания, реле стартера
27	30A ING 2 – Замок зажигания

На нашем канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

Hyundai Verna выпускается с 1995 года под настоящее время в четырёх поколениях. В данном материале мы представим описание предохранителей и реле Хендай Верна выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах. Выделим предохранитель прикуривателя. Количество элементов в блоках может отличатся и зависит от региона поставки, года выпуска и уровня оснащения Вашей Хендай …

Блок предохранителей и реле в моторном отсеке

Блок предохранителен и реле в моторном отсеке: А — реле электровентилятора конденсатора (режим HIGH-1), В — реле фар (ближний свет), С — реле электровентилятора радиатора (режим HIGH-1), D — реле электровентилятора конденсатора (режим LOW), Е — реле стартера, F — реле электромагнитной муфты компрессора кондиционера, G — реле электровентилятора конденсатора (режим HIGH-2), Н — реле звукового сигнала, J — реле электровентилятора радиатора (режим HIGH-2), К — реле передних противотуманных фар, L — реле фар (дальний спет), М — реле электродвигателя очистителя лобового стекла, N — реле электровентилятора радиатора (режим LOW).
Примечание: расположение предохранителей в различных вариантах комплектации может незначительно отличаться от приведенного на рисунках.

Плавкие вставки

№	Цепь	Ном
CON/ FAN	Электродвигатель вентилятора конденсатора	20 А
POWER/ WINDOW	Стеклоподъемники с электроприводом	40 А
IGN-1	Замок зажигания (положения ACC, ON)	30 А
ABS №1	Электронный блок управления ABS	30 А
ASS Nu2	Электронный блок управления ABS	30 А
IGN-2	Замок эажигания (положения IG2, START)	30 А
RAD/ FAN	Электродвигатель вентилятора радиатора	30 А

Специальные предохранители

№	Цепь	Ном.
1	Реле электродвигателя топливного насоса	20 А
2	Фары (ближний свет)	15 А
3	Электронный блок управления ABS	10 A
4	Форсунки	10 А
5	Электронный блок управ пения кондиционером	10 А
6	Управляющее реле АКПП	20 А
7	Управляющее реле системы впрыска	30 А
8	Катушка зажигания, датчик неисправности системы зажигания	20 А
9	Кислородный датчик	15А
10	Электронный блок управления двигателем, реле топливного насоса электромагнитный клапан принудительной вентиляции картера, сервопривод регулятора оборотов холостого хода, датчик положения коленчатого вала	15 А
11	Звуковой сигнал	10 А
12	Фары (дальний свет)	15 А
13	Электродвигатель омывателя фар	20 А
14	Электронный блок управления системы DRL, сирена противоугонной системы	15 А
15	Передние противотуманные Фары	15 А
16	Ксеноновая фара	15 А
17	Диод N01	—
18	Запасной	30 А
19	Запасной	20 А
20	Запасной	15 А
21	Запасной	10 А
22	Диод №2	—
23	Электровентилятор отопителя	30 А
24	Разъем литания, предохранитель №6	30 А
25	Усилитель аудиосистемы	20 А
26	Люк крыши, диагностический разъем	15А
27	Реле задних габаритов	20 А
28	Блок предохранителей в салоне (предохранители №2, 3, 7, 8, 9)	30 А
29	Генератор, электронный блок управления двигателем	10 А
30	Реле обогревателя заднего стекла и обогреватели боковых зеркал заднего вида	30 А

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Тормозная система

• Установка бачка тормозной жидкости Hyundai Верно
• Как заменить блок абс Хендай Verna своими руками
• Как заменить датчик абс Hyundai Верна своими руками
• Как заменить задние тормозные диски Hyundai Верно
• Поменять задние тормозные колодки Хендай Верно
• Как поменять колодки ручника Hyundai Верна
• Замена передних тормозных дисков Хундай Верна
• Замена передних тормозных колодок Hyundai Verna своими руками
• Как поменять ручник Hyundai Верно своими руками
• Как поменять тормозной цилиндр Хендай Верно своими руками
• Поменять тормозную жидкость Хендай Верно своими руками
• Как поменять тормозные трубки Хундай Верна
• Поменять тормозные шланги Хундай Verna
• Как заменить трос ручника Hyundai Верно
• Замена троса ручного тормоза Hyundai Верно своими руками

Engine compartment

Main box

Located on the left side, next to the battery.

Diagram

Protected components

1	100A generator
2	50A central locking, alarm, brake lights, heated rear window, sound signal, interior lighting, electronic control unit
3	30A dimensions, head light – headlights
4	20A engine control unit
5	30A ignition, engine start
6	20A engine cooling fan
7	wiring connector
8	heater fan relay
9	horn relay
10	10A interior lamps
11	10A audio system – radio tape recorder
12	air conditioner fan relay No. 2
13	air conditioning compressor relay
14	fog lamp relay
15	fuel pump, fuel pump relay
16	15A idle speed control, camshaft position sensor
17	10A engine control unit
18	radiator fan relay
19	10A turning on the air conditioner
20	relay No. 1 of the fan heat exchanger of the condenser of the air conditioning system
21	10A engine control unit
22	10A A / C Compressor Clutch
23	10A beep
24	15A fog lamp fuse
25	10A head light – left headlight
26	10A head light – right headlight
27	10A right side light fuse, license plate light
28	10A left side light fuse, headlight washer relay
29	size relay
30	generator pre-excitation resistor
31	starter relay
32	20A A / C Condenser Heat Exchanger Fan
33	30A power window fuse
34	30A ABS system
35	relay of permanently on low beam headlights
36	fuel pump relay (fuel pump)
37	30A Anti Lock Brake System – ABS
38	diode
39	diode
40	30A heater fan fuse

Additional box

Installed on models with a diesel engine.

Diagram

Functions

1	80A Glow plug relay
2	60A Heater relay (1)
3	30A Heater relay (2)
4	30A Fuel filter heating relay

That’s all. And if you have something to supplement the material or have questions, ask them in the comments.

Блок предохранителей и реле Hyundai Accent

Всем привет! =)Вчера вдруг перестал работать прикуриватель, полез в интернет и решил сделать пост где опишу все схемы предов и реле в акценте для себя, а может и кому-то из вас он понадобится. К тому же захотел, чтобы ДХО, которые предыдущий владелец устанавливал, включались с кнопки в салоне, а не сами вместе с зажиганием =)

Блок реле и предохранителей под капотомОн находится справа, между стаканом и аккумулятором (фото ниже)

1 — предохранитель 100 А цепи генератора;2 — предохранитель 50 А комплексный (цепей электропривода блокировки двери, аварийной сигнализации, сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ);3 — предохранитель 30 А цепи ламп головного и габаритного света;4 — предохранитель 20 А цепи блока управления двигателем;5 — предохранитель 30 А цепи пуска двигателя и катушек зажигания;6 — предохранитель 20 А цепи вентилятора радиатора системы охлаждения двигателя;7 — разъем электропроводки;8 — реле вентилятора отопителя;9 — реле звукового сигнала;10 — предохранитель 10 А цепи лампы освещения салона;11 — предохранитель 10 А цепи головного устройства системы звуковоспроизведения;12 — реле 2 вентилятора теплообменника конденсатора системы кондиционирования;13 — реле муфты компрессора кондиционера;14 -гнездо реле противотуманных фар;15 — резервное гнездо предохранителя;16 — предохранитель 15 А регулятора холостого хода и датчика положения распределителного вала;17 — предохранитель 10 А цепи блока управления двигателем;18 — реле вентилятора радиатора системы охлаждения двигателя;19 — предохранитель 10 А цепи включения кондиционера;20 — реле 1 вентилятора теплообменника конденсатора системы кондиционирования;21 — предохранитель 10 А цепи блока управления двигателем;22 — предохранитель 10 А цепи муфты компрессора кондиционера;23 — предохранитель 10 А цепи звукового сигнала;24 — предохранитель 15 А цепи противотуманных фар;25 — предохранитель 10 А цепи правой лампы головного света;26 — предохранитель 10 А цепи левой лампы головного света;27 — предохранитель 10 А цепи ламп габаритного света правого борта автомобиля;28 — предохранитель 10 А цепи ламп габаритного света левого борта автомобиля;29 — реле ламп габаритного света;30 — резистор предварительного возбуждения генератора;31 — реле стартера;32 — предохранитель 20 А цепи вентилятора теплообменника конденсатора системы кондиционирования;33 — предохранитель 30 А цепи электростеклоподъемников;34 — предохранитель 30 А цепи блока управления АБС;35 — гнездо реле постоянно включенного ближнего света;36 — реле топливного насоса;37 — предохранитель 30 А цепи блока управления АБС;38,39 — гнездо диода;40 — предохранитель 30 А цепи вентилятора отопителя.

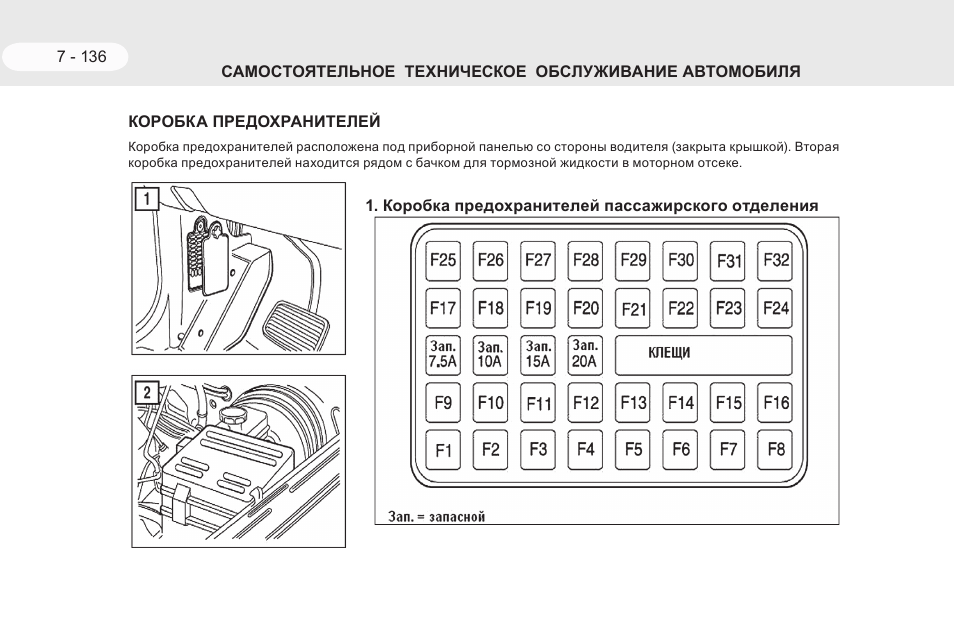

Блок предохранителей в салонеРасположен под панелью приборов слева от ног за пластиковой крышкой

1 — предохранитель 10 А цепи указателей поворота;2 — предохранитель 10 А цепей АБС, контрольных ламп в комбинации приборов;3 — предохранитель 10 А цепи комбинации приборов;4 — предохранитель 15 А цепи подушки безопасности;5 — предохранитель 10 А цепей блока управления двигателем, ламп света заднего хода, блока управления автоматической коробкой передач;6 — предохранитель 10 А цепи электрического привода блокировки двери (ЦЗ);7 — предохранитель 10 А цепи аварийной сигнализации;8 — предохранитель 10 А цепи сигналов торможения;9 — предохранитель 20 А цепи обогрева заднего стекла;10 — предохранитель 10 А цепей обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар (опция), вентилятора теплообменника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, протизотуманных фар, противотуманного света в задних фонарях;11 — предохранитель 20 А цепи очистителя и омывателя ветрового стекла;12 — предохранитель 10 А цепи обогрева сиденья (опция);13 — предохранитель 10 А цепи АБС;14 — резервное гнездо предохранителя;15 — предохранитель 15 А цепи прикуривателя;16 — предохранитель 10 А цепи наружных зеркал с электроприводом;17 — предохранитель 10 А цепи кондиционера;18 — резервное гнездо предохранителя.

Блок реле в салонеон расположен за дополнительным вещевым ящиком (бардачком)

1 — реле электронного распределения тормозных усилий (EBD);2 — реле противотуманного света в задних фонарях;3 — главное реле системы управления двигателем (для наглядности крепление отсоединено);4 — реле ламп головного света;5 — реле очистителя и омывателя ветрового стекла;6 — реле АБС;7 — реле электростеклоподъемников;8 — реле обогрева заднего стекла;9 — реле звукового сигнализатора;10 — реле указателей поворота и аварийной сигнализации.

Замена реле, предохранителей и плавких вставок в монтажных блоках моторного отсека и салона

Всегда возите с собой комплект запасных предохранителей, по одному каждого номинала.

Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.

Вам потребуются: ключ «на 10», головка торцовая «на 10», удлинитель, вороток.

Перед заменой плавких предохранителей, вставок и реле убедитесь, что ключ в выключателе (замке) зажигания находится в положении «АСС».

Для замены предохранителей, плавких вставок и реле в монтажном блоке моторного отсека выполните следующее.

1. Подденьте пластмассовую защелку…

2. …и снимите крышку с монтажного блока.

На крышке монтажного блока изображена схема расположения плавких предохранителей, вставок и реле.

3. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 9.2, 9.3 и 9.4 цепи, которые защищают данные предохранители или плавкие вставки.

9.1. Монтажный блок предохранителей, плавких вставок и предохранителей в моторном отсеке: 1, 2, 14–23 реле*; 3–13 плавкие вставки**; F1–F13 – предохранители***; D1, D2 – гнезда для диодов; а – пластмассовый пинцет *См. табл. 9.1. **См. табл. 9.2. ***См. табл. 9.3.

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.

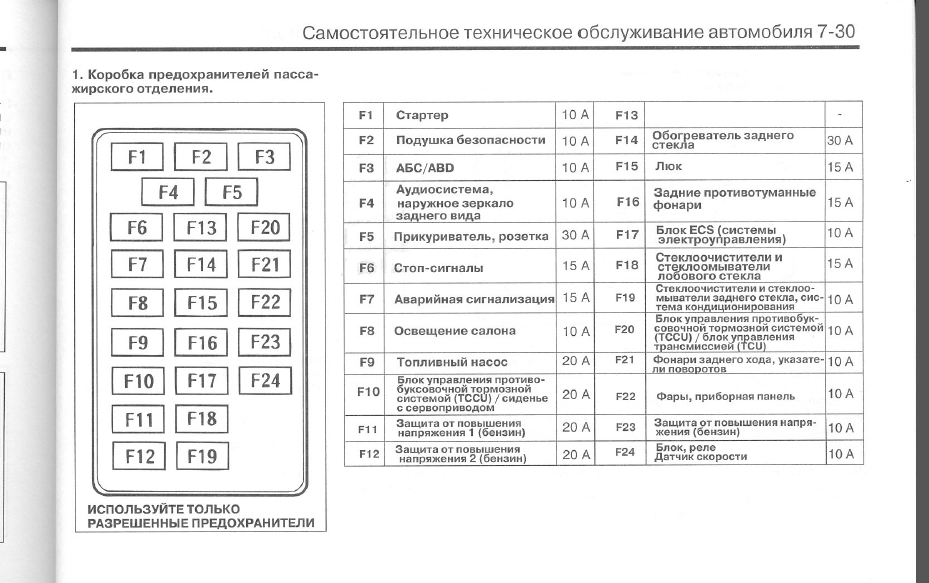

Блок предохранителей в салоне

Вышеизложенной информации о предохранителях вполне достаточно, чтобы избавиться от основных поломок в электрооборудовании. Нужно помнить, что всегда выходит из строя самое слабое звено. Если сначала установлен предохранитель на 30А, а после него поставить на 10А, в случае короткого замыкания выйдет из строя тот, у которого ток срабатывания меньше. Второй останется цел и невредим. Под капотом ставится блок, который защищает силовые цепи – сразу несколько узлов. Предохранители в салоне

А вот в салоне предохранители устанавливаются для защиты отдельных ламп и даже приборов. Таблица с характеристиками и назначением предохранителей:

Номер предохранителя	Номинальный ток срабатывания, А	Какие цепи защищает
F1	10	Поворотники
F2	10	Система АБС и лампы на приборной панели автомобиля
F3	10	Питание приборов на приборной панели
F4	15	Подушки безопасности
F5	10	ЭБУ, лампы оповещения при движении задним ходом, управление АКПП (при наличии)
F6	10	ЦЗ, приводы блокиратора дверей
F7	10	Аварийка
F8	10	Стоп-сигнал
F9	20	Нагревательный элемент на заднем стекле
F10	10	Электростеклоподъемники омыватель фар, вентиляторы радиатора и теплообменника, обмотки реле фар, противотуманки
F11	20	Омыватель и стеклоочиститель лобового стекла
F12	10	Нагревательный элемент сидений
F13	10	АБС
F14	–	Резерв
F15	15	Прикуриватель
F16	10	Электрический привод зеркал

Это все элементы, которые находятся в салоне. Но еще есть и реле, о них будет рассказано отдельно.
