Короткая историческая справка
Покорение американского рынка заняло у японского бренда много времени и сил. Ушли миллионы на разработку новых комплектующих, концептов внедорожников и пикапов (спрос рождает предложение).
За основу был взят мотор VK45DE, уже показавший надежность. Главная задача конструкторов – адаптировать движущий агрегат под габариты крупных автомобилей.
Специалисты внесли следующие структурные изменения:
- доработан блок цилиндров, увеличена высота компонента;
- установлены цилиндры большего диаметра, а поршневой ход нового коленвала составил 92 мм;
- цепной ГРМ повысил надежность конструкции, ее эксплуатационные качества.
Практическое использование «новичка» припало на 2003 год – старт продаж Nissan Armada.
Дальнейшая модернизация привела к появлению VK56VD, чье главное отличие заключалось в инновационной системе непосредственного впрыска топлива. Это повысило мощностные характеристики автомобилей, крутящий момент.
Характеристики двигателя VK56DE/VD
Двигатель VK56VD имеет следующие технические характеристики:
- год начала выпуска – 2010;
- блок цилиндров из алюминия;
- инжекторная система питания;
- количество цилиндров – 8;
- количество клапанов на цилиндр – 4;
- ход поршня составляет 92 миллиметра;
- диаметр цилиндра – 98 миллиметра;
- обладает степенью сжатия равной 9.8 для VK56DE и 10.8 для VK56VD;
- точный объем двигателя в кубических сантиметрах — 5552;
ГБЦ двигателя
- двигатель имеет несколько показателей мощности:
- 305л.с. при 4900об.мин.
- 325 л.с. при 5200 об.мин.
- 405 л.с. при 5800 об.мин.
- 408 л.с при 6000 об.мин.
- крутящий момент:
- 522Нм при 3500об.мин.
- 533 Нм при 3400 об.мин.
- 560 Нм при 4000 об.мин.
- 550 Нм при 4400 об.мин.
- используемое топливо – 95;
- допустимый расход масла составляет менее 1000 гр. на 1000 километров;
- объём масла в двигателе – 6.5. л;
- периодичность замены – 10 000 километров;
- примерный ресурс двигателя составляет более 400 тысяч км;
- в приводе ГРМ VK56VD – цепь.
Расход топлива
Для мотора VK56VD на Инфинити М56 заявлен расход топлива:
- в смешанном цикле – 12,5
- по городу – 18,7
- на трассе – 8,9
Для Инфинити QX56:
Infiniti QX56
- смешанном цикле – 14,5
- по городу – 20,6
- на трассе – 11
Системы безопасности
- EBD, а также Brake Assist, приходящие на помощь при экстренном торможении;
- Динамической стабилизации, страхующей на крутых виражах и при перестроении.
Японские инженеры акцентируют особое внимание на том факте, что важнейшие узлы внедорожника — а именно бак, мотор, а также трансмиссия — надёжно защищены фирменными пластинами снизу
В состав пассивной безопасности «японца» входят ремни, оснащённые преднатяжителями, фронтальные аэрбеги, срабатывающие интеллектуально и учитывающие массу пассажира с длиной ремня, а также боковые шторки и подушки, защищающие экипаж на задних сидениях автомобиля.
Маленькие советы и хитрости
Что делать, если залип прикуриватель?
Чаще всего это происходит из-за того, что перегорел предохранитель. Просто замените его и предохранитель выстрелит обратно.
Что делать если насос для колес слишком мощный и из-за него сгорает предохранитель?
Вместо того, чтобы покупать новый насос, лучше отрежьте вилку прикуривателя и припаяйте парочку крокодилов для аккумуляторной батареи. Подсоединяйте насос прямо к аккумулятору.
Где в багажнике Opel Astra H находится розетка?
Розетка в багажнике находится на правой стенке багажника, но есть она далеко не во всех комплектациях. Тем у кого она есть повезло – Вы можете подключать к ней пылесос во время чистки багажника или автомобильный холодильник в длительных поездках.
-
Схема проводки bmw e30
-
Сброс ошибок ауди 80
-
Замена троса ручника опель астра g
-
Ремонт стартера bmw f30
- Регулировка карбюратора мерседес 190
Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.
Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).
Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля
Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Номерапредохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве Замена предохранителей, плавких вставок и реле в монтажных блоках Вам потребуется отвертка с плоским лезвием.
1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
| Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля: | Расположение реле на обратной стороне монтажного блока, находящегося в салоне автомобиля: |
| 1 — реле обогрева заднего стекла (стекла двери эадка); 2 — реле электродвигателя привода дроссельной заслонки; 3 — реле проти-вотуманных фонарей; 4 — реле стеклоподъёмников; 5, 6 — реле-прерыватели | 1 — реле зажигания; 2 — реле дополнительного оборудования; 3 — реле воздухонагнетателя системы вентиляции, отопления и кондиционирования |
2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор…
3. …и снимите крышку монтажного блока.
4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.
5. Для замены предохранителя зацепите его пинцетом…
6. …и выньте из контактного разъема.
7. Перегоревший предохранитель замените новым, соответствующего номинала.
8. Установите в контактный разъем предохранитель того же номинала, что и снятый.
9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону…
10. … и выньте из разъема монтажного блока.
11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.
Расположение реле в монтажном блоке подкапотного пространства:
1 — реле противотуманных фар; 2, 4, 6, 10 — реле вентиляторов радиаторов; 3 — реле дополнительного оборудования; 5 — реле электромагнитной муфты компрессора кондиционера; 7 — реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 — реле включения ближнего света фар в дневное время; 9 — реле звукового сигала
12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор…
13. …и снимите крышку монтажного блока.
14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора…
15. …потяните реле вверх, покачивая его из стороны в сторону…
16. …и извлеките из контактного разъема монтажного блока.
17. Установите новое реле в разъем до защелкивания фиксаторов.
18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле…
19. …и снимите реле с контактного разъема монтажного блока.
20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.
21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы…
22. …и извлеките реле из контактного разъема монтажного блока.
23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.
V35
Passenger compartment
Located at the driver’s feet, behind the protective cover.
Location
The photo
Assignment
| 1 | 10 | Fuel Injectors, Body Control Module (BCM): (Power Window, Sunroof, Remote Keyless Entry System, Intelligent Key System, Nissan Anti Theft System (NATS) Antenna Amplifier, Telephone, Warning Chime), Engine Control Module (ECM), Combination Switch, Headlamp, Daytime Light System, Auto Light System, Turn Signal and Hazard Warning Lamps, Interior Room Lamp, Map Lamp, Vanity Mirror Lamps, Trunk Room Lamp, Ignition Keyhole Illumination, Step Lamps, Trunk Room Lamp Switch, Driver/Passenger Side Door Switch, Door Lock and Unlock Switch, Door Key Cylinder Switch, Automatic Drive Positioner Control Unit, Tilt & Telescopic System |
| 2 | – | Not Used |
| 3 | – | Not Used |
| 4 | – | Not Used |
| 5 | 15 | Power Socket |
| 6 | 10 | Audio Unit, Display and A/C Auto Amplifier, Satellite Radio Tuner, Navi Control Unit, Combination Meter, Navi Switch, Display Unit, Up and Down Unit (Display), TEL Adapter Unit, Body Control Module (BCM), Intelligent Key Unit, Theft Warning System, Door Mirror Remote Control Switch, Combination Switch, Headlamp, Daytime Light System, Auto Light System, Turn Signal and Hazard Warning Lamps, Automatic Drive Positioner Control Unit, Tilt & Telescopic System |
| 7 | 15 | Cigarette Lighter |
| 8 | 10 | Door Mirror Defogger |
| 9 | 10 | Driver Seat Control Unit, Daytime Light System |
| 10 | 15 | Blower Motor |
| 11 | 15 | Blower Motor |
| 12 | 10 | A/C Compressor (ECV), Display and A/C Auto Amplifier, A/C and Audio Controller, Navi Control Unit, Up and Down Unit (Display), TEL Adapter Unit, Engine Control Module (ECM), Intelligent Key Unit, Compass, Automatic Speed Control Device (ASCD) Brake Switch, Automatic Speed Control Device (ASCD) Clutch Switch (M/T), Rear Window Defogger Relay, Heated Seat Relay, Shift Lock Relay |
| 13 | 10 | Air Bag Diagnosis Sensor, Occupant Classification System Control Unit |
| 14 | 10 | Combination Meter, Auto Anti-Dazzling Inside Mirror |
| 15 | 15 | 2002-2004: Air Fuel Ratio Sensors, Heated Oxygen Sensors;
2005-2007: Not Used |
| 16 | – | Not Used |
| 17 | 15 | Sedan (2002-2003): Woofer |
| 18 | 10 | 2002-2004: Not Used;
2005-2007: Body Control Module (BCM): (Power Window, Power Door Lock, Sunroof, Theft Warning System, Power Seat, Telephone, Remote Keyless Entry System, Intelligent Key System, Trunk Lid Opener, Nissan Anti Theft System (NATS) Antenna Amplifier, Warning Chime), Combination Switch, Headlamp, Daytime Light System, Auto Light System, Turn Signal and Hazard Warning Lamps, Interior Room Lamp, Map Lamp, Vanity Mirror Lamps, Trunk Room Lamp, Ignition Keyhole Illumination, Step Lamps, Trunk Room Lamp Switch, Driver/Passenger Side Door Switch, Door Locj and Umlock Switch, Door Key Cylinder Switch, Automatic Drive Positioner Control Unit, Driver Seat Control Unit, Seat Memory Switch, Power Walk-In Relay, Tilt & Telescopic System, Shift Lock Relay |
| 19 | 10 | Combination Meter, Display and A/C Auto Amplifier, Intelligent Key Warning Buzzer, Auto Anti-Dazzling Inside Mirror |
| 20 | 10 | Stop Lamp Switch, VDC/TCS/ABS Control Unit, Intelligent Key Unit, Engine Control Module (ECM), Rear Active Steer (RAS) Control Unit |
| 21 | 10 | Key Switch, Body Control Module (BCM) |
| 22 | 10 | Sedan (2004-2006): All-Wheel Drive (AWD) Control Module |
| R1 | Blower Relay | |
| R2 | Accessory Relay |
Several relays can be located on the back.
Engine compartment
Location
- Mounting box with fuses and relays
- Fuse box
- Relay box
- High power fuse box on battery
Diagram
Photo of the mounting box
Relay
Неисправности и ремонт двигателя Nissan VK56DE
Двигатель VK56DE был представлен в 2003 году на автомобиле Nissan Armada для американского рынка, сам же мотор выпускается также на территории США. Этот мотор был основан на базе VK45DE, но его блок цилиндров был доработан: увеличилась высота до 232 мм, увеличился диаметр цилиндров с 93 мм до 98 мм, а ход поршня, за счет нового кованого коленвала, стал 92 мм. Длина шатунов теперь равна 154.5 мм, применены новые поршни, а степень сжатия снизилась до 9.8. Эти изменения позволили получить рабочий объем в 5.6 литров и типичный низовой характер мотора, что особенно хорошо для крупных внедорожников, пикапов и другой техники. Сверху установлены две алюминиевые ГБЦ с 4-мя клапанами на цилиндр оснащенные бесступенчатой системой изменения фаз газораспределения CVTCS на впускных распредвалах. Так же на этом моторе применены гидрокомпенсаторы. Диаметр впускных клапанов 37 мм, а выпускные клапаны в диаметры 31.5 мм. Характеристики распредвалов: фаза 232/230, подъем 8.8/8.8 мм. В системе ГРМ использованы цепи ГРМ, которые имеют свойство растягиваться. Выпускали также версию VK56VD, которая отличалась непосредственным впрыском топлива и системой изменения фаз газораспределения на всех распредвалах, а также изменения высоты подъема клапанов VVEL.
Этот двигатель производился параллельно с другими вариациями VK моторов: VK45DE и VK50VE.
Проблемы и недостатки двигателей Ниссан VK56
1. Шум мотора. Чаще всего проблема в раннем растяжении правой цепи ГРМ, за этим нужно внимательно следить, ведь случиться подобное может даже на совсем свежем автомобиле. Менять нужно обязательно вместе с ТНВД, иначе все повторится. 2. Потеря тяги, неровная работа. Здесь все аналогично VQ35, проблема в передних катализаторах. От топлива невысокого качества они приходят в негодность, а пыль от разрушенных катализаторов попадает в мотор. Если это произошло, тогда вам остается только купить новый двигатель. Проблема решается также, как на VQ35, меняете катализаторы на пламегасители. Кроме того, на VK56 используется не слишком надежный ТНВД, поэтому через каждые 80-90 тыс. км вас ждет покупка нового насоса. Также следите за состоянием системы охлаждения, в частности за чистотой радиатора, иначе возможен перегрев мотора. Для минимизации рисков возникновения различных неприятных ситуаций, используйте только качественный бензин, качественное масло, регулярно его меняйте и вовремя обслуживайте автомобиль. Это максимально оградит вас от возможных немалых трат на ремонт.
Infiniti VIN Декодеры
Декодер Infiniti VIN
Vindecoderz.com предоставляет декодер Infiniti VIN. Пользователи веб-сайта могут просматривать свой Infin VIN, и он расшифровывает различные спецификации своих автомобилей, такие как его силовая передача, доступная отделка салона, пробег и цветовые коды, среди других аспектов автомобиля.
Vincario
Это еще один сайт, предлагающий декодирование Infiniti VIN. От стандартных характеристик двигателя, кодов краски и трансмиссии до других функций, предложения предлагают своим подписчикам расширенные функции, такие как просмотр криминальной истории автомобиля.
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60

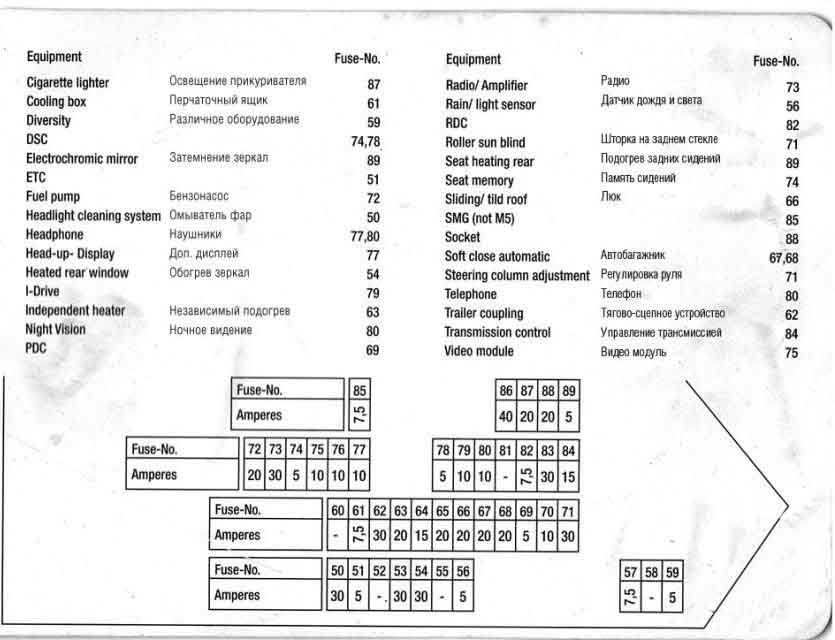

Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
V36
The arrangement of the boxes is very similar to the previous generation.
Passenger compartment
| 1 | 10 | Pre-Crash Seat Belt Control Unit |
| 2 | 10 | Air Bag Diagnosis Sensor Unit, Occupant Classification System Control Unit |
| 3 | 10 | Headlamp Aiming Motor RH/LH, Camera Control Unit, Shift Lock Relay, Automatic Speed Control Device (ASCD) Brake Switch, Intelligent Cruise Control (ICC) Brake Switch, Adaptive Front Lighting System (AFS) Control Unit, AFS Switch, Data Link Connector, Unified Meter and Air Conditioner Amplifier, Heated Seat Relay, AV Control Unit, Tel Adapter Unit, Compressor, Auto Anti-Dazzling Inside Mirror, 4-Wheel Active Steer (4WAS) Front Control Unit, Sonar Control Unit, Ionizer, Exhaust Gas / Outside Odor Detecting Sensor, Climate Controlled Seat Relay |
| 4 | 10 | Combination Meter, Back-Up Lamp Relay (Automatic Transmission), Back-Up Lamp Switch (Manual Transmission) |
| 5 | 15 | BOSE Amplifier |
| 6 | 10 | Key Slot, Intelligent Key Warning Buzzer, Data Link Connector, Unified Meter Air Conditioner Amplifier, Clock, Auto Anti-Dazzling Inside Mirror, Light and Rain Sensor, Roof Warning Buzzer |
| 7 | 10 | Stop Lamp Switch, Body Control Module (BCM), Intelligent Cruise Control Brake Hold Relay |
| 8 | 15 | BOSE Amplifier |
| 9 | 10 | Key Slot, Push-Button Ignition Switch, Clutch Interlock Switch (Manual Transmission) |
| 10 | 10 | Body Control Module (BCM), Seat Memory Switch, Automatic Drive Positioner Control Unit, Driver Seat Control, |
| 11 | 10 | Combination Meter, Unified Meter Air Conditioner Amplifier, AWD Control Unit |
| 12 | – | Not Used |
| 13 | 10 | Heated Mirror |
| 14 | 20 | Rear Window Defogger; Convertible: Retractable Hard Top Control Unit |
| 15 | 20 | Rear Window Defogger; Convertible: Retractable Hard Top Control Unit |
| 16 | – | Not Used |
| 17 | – | Not Used |
| 18 | 15 | 2006-2011: Cigarette Lighter |
| 19 | 10 | Combination Meter, Unified Meter and Air Conditioner Amplifier, Display Unit, Multifunction Switch, AV Control Unit, Body Control Module (BCM), Tel Adapter Unit, Camera Control Unit, Door Mirror Remote Control Switch, Satellite Radio Tuner, CD Changer, Sonar Control Unit, Sonar Cancel Switch |
| 20 | 15 or 20 | 2006-2009 (15A): Console Power Socket; 2010-2013 (20A): Cigarette Lighter, Console Power Socket |
| 21 | 15 | Blower Motor |
| 22 | 15 | Blower Motor |
| Relay | ||
| R1 | Ignition | |
| R2 | Rear Window Defogger | |
| R3 | Accessory | |
| R4 | Front Blower |
Предохранители и реле под капотом Опель Зафира Б
Монтажный блок в моторном отсеке расположен в левой части. возле АКБ и бачка с охлаждающей жидкостью.
Схема блока предохранителей и реле под капотом Опель Зафира Б
Описание
FB1 50А Электрогидравлический жесткий верх HT FB2 80А Дизель (Контроллер времени накаливания) FB3 80А ЭГУР FB4 30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH FB5 80А на REC / Задний блок предохранителей FB6 80А на REC / Задний блок предохранителей F1 20А Антиблокировочная система тормозов (ABS) F2 30А Антиблокировочная система тормозов (ABS) F3 30А Система обогрева, вентиляции салона, климат-контроль (HVAC) F4 30А Система обогрева, вентиляции и кондиционирования (HVAC) F5 30/40А Вентилятор системы охлаждения 1* F6 30/40А Вентилятор системы охлаждения 2* F7 10А Омыватели стекол 20A (без REC) Центральный замок ZV F8 15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA F9 25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125) F10 7.5A На диагностический разъем DIAG F11 7.5A Приборы F12 5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV F13 15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125) F14 30А Стеклоочиститель ветрового окна F15 30А Стеклоочиститель окна двери F16 5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх F17 25А Подогрев топливного фильтра (дизельные модели) F18 25А Стартер F19 30А Электронное оборудование коробки передач F20 10А Кондиционер / Звуковой сигнал (K4_X125) F21 20А Электронное оборудование двигателя F22 7,5А Электронное оборудование двигателя F23 10А Система адаптивного света фар (AFL), регулирование угла наклона фар F24 15А Топливный насос F25 15А Электронное оборудование коробки передач F26 10А Электронное оборудование двигателя F27 5А Усилитель рулевого управления F28 5А Электронное оборудование коробки передач F29 7,5А Электронное оборудование коробки передач 7.5A (с REC) Блок управления коробка Автомат/ Easytronic F30 10А Электронное оборудование двигателя (катушки зажигания) F31 10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56) F32 5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления F33 5А Система адаптивного света фар (AFL).Регулирование угла наклона фар F34 7,5А Блок управления модуля рулевой колонки F35 20А Информационно — развлекательная система F36 7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель В одном из вариантов исполнения за работу прикуривателя отвечает предохранитель номер 36 на 15А. В остальных случаях, смотрите блок в багажном отделении.
Описание реле • К1 (K11_X125) Вентилятор радиатора (FE5, FE6) • К2 (K12_X125) Вентилятор радиатора (FE5, FE6) • К3 (K7_X125) (с REC) Насос омывателя фар (FE9) • К3 (K17_X125) (без REC) Обогрев заднего окна (FE9) • К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13) • К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13) • К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15) • К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15) • К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4) • К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17) • К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17) • К9 (K1_X125) Стартер (FE18, K3_X125) • К10 (K13_X125) Вентилятор радиатора (FE5, FE6) • К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32) • К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16) • К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32) • К13 (K10_X125) Топливный насос (FE24) • К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Отдельные элементы реле могут находится вне основного блока, например: • K30A Реле — вентилятор радиатора (FE5, FE6) • K30B Реле — вентилятор радиатора (FE5, FE6) • K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1) • K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)
